土木工程制图2015年春季网上作业1讲诉

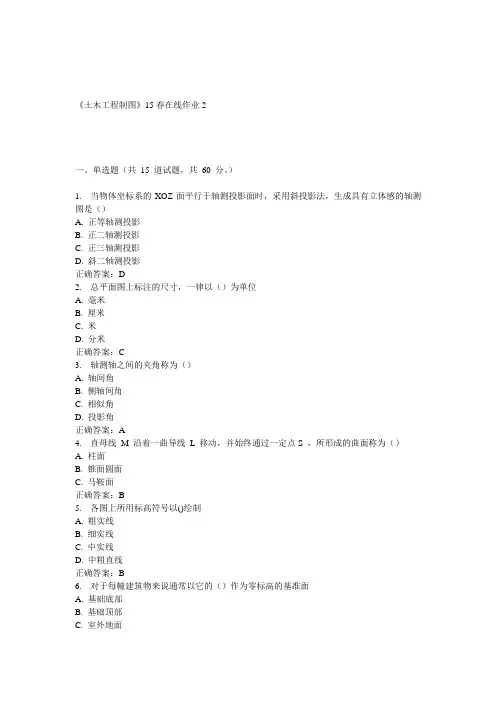

《土木工程制图》15春在线作业2
一、单选题（共15 道试题，共60 分。

）
1. 当物体坐标系的XOZ面平行于轴测投影面时，采用斜投影法，生成具有立体感的轴测图是（）
A. 正等轴测投影
B. 正二轴测投影
C. 正三轴测投影
D. 斜二轴测投影
正确答案：D
2. 总平面图上标注的尺寸，一律以（）为单位
A. 毫米
B. 厘米
C. 米
D. 分米
正确答案：C
3. 轴测轴之间的夹角称为（）
A. 轴间角
B. 侧轴间角
C. 相似角
D. 投影角
正确答案：A
4. 直母线M 沿着一曲导线L 移动，并始终通过一定点S ，所形成的曲面称为（）
A. 柱面
B. 锥面圆面
C. 马鞍面
正确答案：B
5. 各图上所用标高符号以()绘制
A. 粗实线
B. 细实线
C. 中实线
D. 中粗直线
正确答案：B
6. 对于每幢建筑物来说通常以它的（）作为零标高的基准面
A. 基础底部
B. 基础顶部
C. 室外地面。

兰州大学《土木工程制图》15秋在线作业2满分答案一、单选题（共 15 道试题，共 60 分。

）1. 对于块状地面材料，用()画出块材的分格线A. 粗实线B. 中粗实线C. 中实线D. 细实线正确答案：D2. 以V面或V面平行的面作为轴侧投影面得到的斜轴测投影称为（）A. 斜轴测投影B. 正面斜轴投影图C. 水平面斜轴测图D. 正轴测图正确答案：B3.将拟建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况，用水平投影方法和相应的图例所画出的图样，即为（）A. 总平面图B. 水平剖面图C. 一般平面图D. 立面图正确答案：A4. 轴测图是一种（）投影图A. 正面B. 侧面C. 单面D. 双面正确答案：C5. 正等轴测投影使用轴向简化系数后，画出的正等轴测图比原来放大了()倍A. 2B. 0.9C. 0.85D. 1.22正确答案：D6. 直接画在杆件断开处的断面图，称为()。

A. 移出断面图B. 重合断面C. 断开断面D. 缩影断面正确答案：C7. 剖切符号的编号注写在投射方向线的（）_A. 顶部B. 底部C. 端部D. 任意处正确答案：C8. 用（）画出墙（或柱）的边线，用细实线画出基础底边线A. 细线B. 粗线C. 粗实线D. 细实线正确答案：C9. 按"国标"规定，投影图与局部剖面图之间，要用徒手画的（）分界A. 折断线B. 波浪线C. 实线D. 虚线正确答案：B10. “国标”规定，定位轴线用（）绘制A. 细实线B. 虚线C. 细点划线D. 细虚线正确答案：C11. 当投影方向垂直于投影面时，所得到的投影称为（）A. 正轴测投影B. 斜轴测投影C. 侧轴侧投影D. 水平轴测投影正确答案：A12. 总平面图中标高的数值，以米为单位，一般注至小数点后（）A. 一位B. 两位C. 三位D. 四位正确答案：B13. 曲面上比它两侧的纬圆都小的纬圆称为（）A. 纬圆B. 赤道圆C. 颈圆D. 同心圆正确答案：C14. 墙柱面装修图中，墙面的主要造型轮廓线用___表示A. 粗实线B. 中粗实线C. 中实线D. 细实线正确答案：C15. 施工图中的各图样，主要是用（）投影法绘制的A. 斜投影法B. 正投影法C. 中心投影法D. 侧投影法正确答案：B《土木工程制图》15秋在线作业2二、判断题（共 10 道试题，共 40 分。

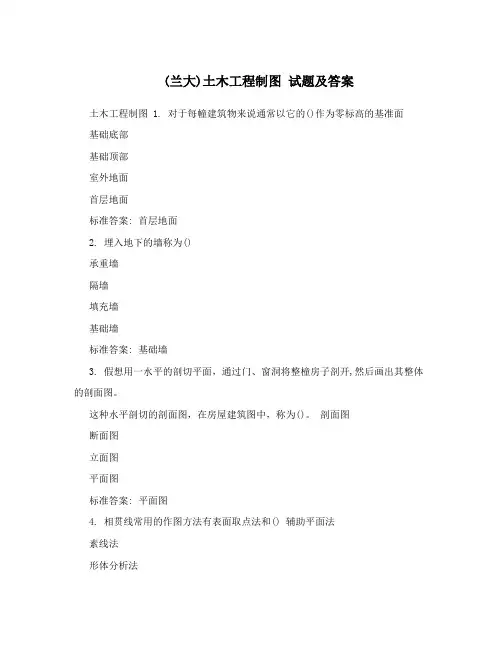

(兰大)土木工程制图试题及答案土木工程制图 1. 对于每幢建筑物来说通常以它的()作为零标高的基准面基础底部基础顶部室外地面首层地面标准答案: 首层地面2. 埋入地下的墙称为()承重墙隔墙填充墙基础墙标准答案: 基础墙3. 假想用一水平的剖切平面，通过门、窗洞将整橦房子剖开,然后画出其整体的剖面图。

这种水平剖切的剖面图，在房屋建筑图中，称为()。

剖面图断面图立面图平面图标准答案: 平面图4. 相贯线常用的作图方法有表面取点法和() 辅助平面法素线法形体分析法纬圆法标准答案: 辅助平面法5. 利用截平面和回转体表面的()，按投影关系直接可求出截交线上点的投影积聚性相仿性定比性度量性标准答案: 积聚性6. 对于块状地面材料，用()画出块材的分格线粗实线中粗实线中实线细实线标准答案: 细实线7. 直接画在视图轮廓线内的断面图，称为() 移出断面图重合断面断开断面缩影断面标准答案: 重合断面8. 总平面图上标注的尺寸，一律以()为单位毫米厘米米分米标准答案: 米9. 曲面上比它两侧的纬圆都小的纬圆称为() 纬圆赤道圆颈圆同心圆标准答案: 颈圆10. 对房屋的细部或构配件用较大的比例将其形状，大小，材料和做法，按照正投影图的画法，详细地表示出来的图样，称为() 平面图立面图剖面图建筑详图标准答案: 建筑详图11. 机械制图国家标准规定汉字应该书写成()草体长仿宋体篆体楷体长仿宋体标准答案: 长仿宋体12. 在画建筑形体的视图时，形体上不可见的轮廓线在视图中只需用()画出。

虚线实线单点长划线折断线虚线标准答案: 虚线13. 位于视图之外的断面图，称为()移出断面图重合断面断开断面缩影断面断开断面标准答案: 移出断面图14. 支撑节点造型骨架的受力层是()，中间层底层面层辅助层底层标准答案: 底层15. 假想用一个或多个()于外墙轴线的铅垂剖切面，将房屋剖开，所得的投影图，称为建筑剖面图平行相交垂直交叉垂直标准答案: 垂直二判断题1. 若直线不平行于某投影面则其上两线段长度之比久不等于他们的投影长度之比错对对标准答案: 错2. 球体的投影可能为椭圆错对对标准答案: 错3. 为使曲面表示的清晰、明显，需患处外形轮廓线的投影，曲面边界的投影可以忽略错对错标准答案: 错4. 剖面图和投影图之间，规定用形体的对称中心线(细点画线)为分界线。

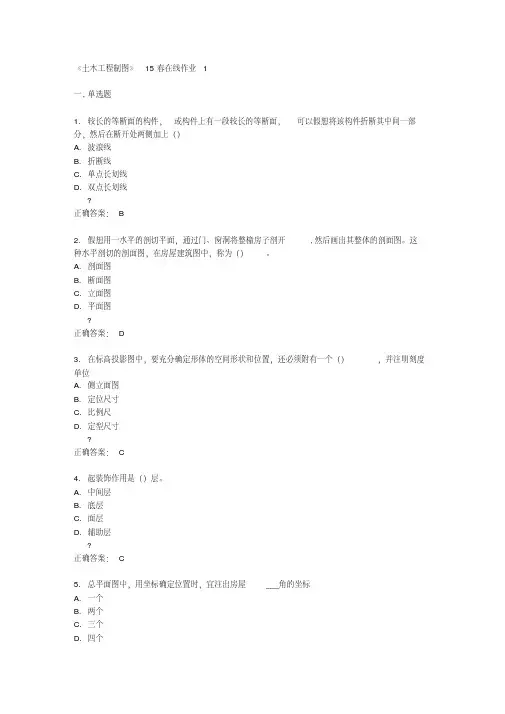

《土木工程制图》15春在线作业 1
一,单选题
1. 较长的等断面的构件，或构件上有一段较长的等断面，可以假想将该构件折断其中间一部分，然后在断开处两侧加上（）
A. 波浪线
B. 折断线
C. 单点长划线
D. 双点长划线
?
正确答案： B
2. 假想用一水平的剖切平面，通过门、窗洞将整橦房子剖开,然后画出其整体的剖面图。

这种水平剖切的剖面图，在房屋建筑图中，称为（）。

A. 剖面图
B. 断面图
C. 立面图
D. 平面图
?
正确答案： D
3. 在标高投影图中，要充分确定形体的空间形状和位置，还必须附有一个（），并注明刻度单位
A. 侧立面图
B. 定位尺寸
C. 比例尺
D. 定型尺寸
?
正确答案： C
4. 起装饰作用是（）层。

A. 中间层
B. 底层
C. 面层
D. 辅助层
?
正确答案： C
5. 总平面图中，用坐标确定位置时，宜注出房屋___角的坐标
A. 一个
B. 两个
C. 三个
D. 四个。

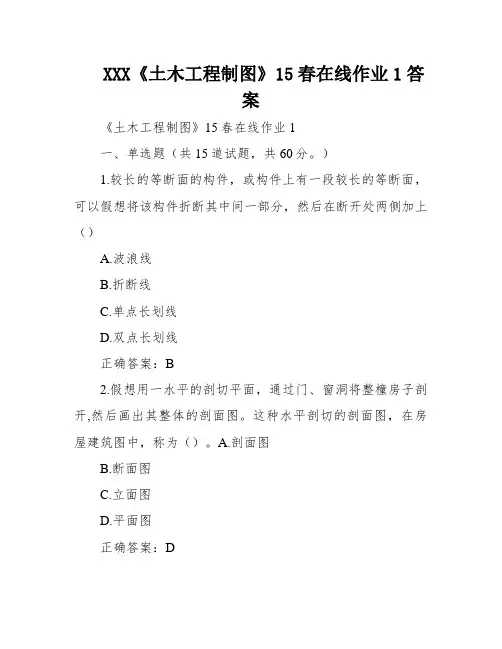

XXX《土木工程制图》15春在线作业1答案《土木工程制图》15春在线作业1一、单选题（共15道试题，共60分。

）1.较长的等断面的构件，或构件上有一段较长的等断面，可以假想将该构件折断其中间一部分，然后在断开处两侧加上（）A.波浪线B.折断线C.单点长划线D.双点长划线正确答案：B2.假想用一水平的剖切平面，通过门、窗洞将整橦房子剖开,然后画出其整体的剖面图。

这种水平剖切的剖面图，在房屋建筑图中，称为（）。

A.剖面图B.断面图C.立面图D.平面图正确答案：D3.在标高投影图中，要充分确定形体的空间形状和位置，还必须附有一个（），并注明刻度单位A.侧立面图B.定位尺寸C.比例尺D.定型尺寸正确答案：C4.起装饰作用是（）层。

A.中央层B.底层C.面层D.辅助层正确谜底：C5.总平面图中，用坐标确定位置时，宜注出房屋___角的坐标A.一个B.两个C.三个D.四个正确答案：C6.在剖面图的下方或一侧，写上与该图相对应的剖切标记的编号，作为该图的图名，并应在图名下方画上一等长的（）A.粗实线B.细实线C.中实线D.中粗直线正确答案：A7.施工图中，在W面上作剖面图或（）A.正立面图B.剖面图C.断面图D.侧立面图正确答案：D8.若画在统一张图纸上时，平面图与剖面图应（）A.长对正B.宽相等C.XXXD.尺寸不异正确答案：B9.当正圆锥轴线垂直于H面时，V投影和W投影都是等腰三角形，两腰是圆锥（）的投影A.轮廓素线B.导线C.母线D.E.素线正确谜底：A10.轴测图是一种（）投影图A.正面B.侧面C.单面D.双面正确答案：C11.透露表现偏向的粗实线画在剖切位置线的左边透露表现（）A.向上投影B.向左投射C.向右投影D.向下投射正确答案：B12.各图上所用标高标记以()绘制A.粗实线B.细实线C.中实线D.中粗直线正确谜底：B13.普通的板面标高比,洗手间，板面标高（）_A.高B.低C.一样D.不一定正确谜底：A14.当投影偏向垂直于投影面时，所获得的投影称为（）A.正轴测投影B.斜轴测投影C.侧轴侧投影D.水平轴测投影正确谜底：A15.总平面图中，定位尺寸应注出与原建筑物或门路中心线的___A.标必定型尺寸B.定位尺寸C.标注总尺寸D.联系尺寸正确答案：D《土木工程制图》15春在线作业1二、判断题（共10道试题，共40分。

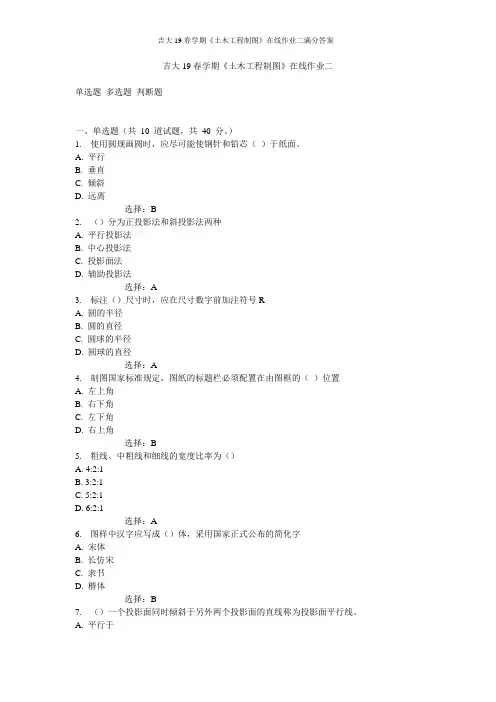

吉大19春学期《土木工程制图》在线作业二单选题多选题判断题一、单选题（共10 道试题，共40 分。

）1. 使用圆规画圆时，应尽可能使钢针和铅芯（）于纸面。

A. 平行B. 垂直C. 倾斜D. 远离-----------------选择：B2. （）分为正投影法和斜投影法两种A. 平行投影法B. 中心投影法C. 投影面法D. 辅助投影法-----------------选择：A3. 标注（）尺寸时，应在尺寸数字前加注符号RA. 圆的半径B. 圆的直径C. 圆球的半径D. 圆球的直径-----------------选择：A4. 制图国家标准规定，图纸的标题栏必须配置在由图框的（）位置A. 左上角B. 右下角C. 左下角D. 右上角-----------------选择：B5. 粗线、中粗线和细线的宽度比率为（）A. 4:2:1B. 3:2:1C. 5:2:1D. 6:2:1-----------------选择：A6. 图样中汉字应写成（）体，采用国家正式公布的简化字A. 宋体B. 长仿宋C. 隶书D. 楷体-----------------选择：B7. （）一个投影面同时倾斜于另外两个投影面的直线称为投影面平行线。

A. 平行于B. 垂直于C. 倾斜于D. 相交于-----------------选择：A8. （）一个投影面直线称为投影面垂直线。

A. 平行于B. 垂直于C. 倾斜于D. 相交于-----------------选择：B9. 标注（）尺寸时，应在尺寸数字前加注符号ΦA. 圆的半径B. 圆的直径C. 圆球的半径D. 圆球的直径-----------------选择：B10. 1:2是（）比例A. 放大B. 缩小C. 优先选用D. 尽量不用-----------------选择：B吉大15春学期《土木工程制图》在线作业二单选题多选题判断题二、多选题（共5 道试题，共20 分。

）1. 下面用来更改三维表面光滑参数的命令是（）A. SURFTAB1B. SURFTAB2C. ISOLINESD. SUNFTAB-----------------选择：AB2. 两条空间直线的相对位置有三种情况，分别为：（）A. 重合B. 平行C. 相交D. 交叉-----------------选择：BCD3. 打印图形时（）A. 可以打印图形的一部分B. 可以根据不同的要求用不同的比例打印图形C. 可以先输出一个打印文件，把文件放到别的计算机上打印D. 打印时不可以设置纸张的方向-----------------选择：ABC4. 可编辑对象的命令有（）A. 夹点B. 比例C. 图块D. 镜像-----------------选择：ABD5. 在绘图中能够精确定位坐标点的辅助工具有（）A. 栅格B. 对象捕捉C. 间隔捕捉D. 以上都正确-----------------选择：AB吉大15春学期《土木工程制图》在线作业二单选题多选题判断题三、判断题（共10 道试题，共40 分。

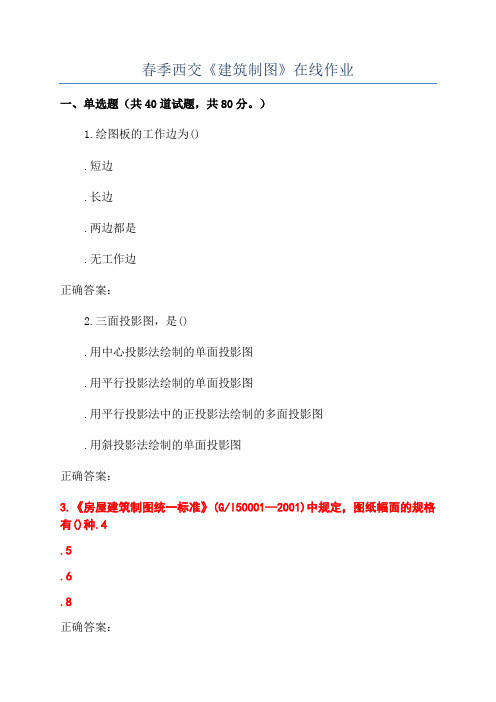

春季西交《建筑制图》在线作业一、单选题（共40道试题，共80分。

）1.绘图板的工作边为().短边.长边.两边都是.无工作边正确答案：2.三面投影图，是().用中心投影法绘制的单面投影图.用平行投影法绘制的单面投影图.用平行投影法中的正投影法绘制的多面投影图.用斜投影法绘制的单面投影图正确答案：3.《房屋建筑制图统一标准》(G/I50001—2001)中规定，图纸幅面的规格有()种.4.5.6.8正确答案：4.在三面投影图中，能反映形体长和宽的投影图是().水平投影图.正面投影图.侧面投影图.正投影图正确答案：5.()能反映物体的真实形状和大小，在工程制图中得到广泛应用.透视图.垂直投影图.中心投影图.正投影图正确答案：6.水平投影和正面投影应满足()的投影规律.长对正.宽相等.高平齐.长、宽、高都相等正确答案：7.图样上的尺寸数字代表的是().实际尺寸.图线的长度尺寸.随比例变化的尺寸.其他正确答案：8.图线的线宽有粗线、中粗线和细线三种，它们的线宽比例为().1：2：4.2：4：l.4：2：1.2：1：4正确答案：9.画图时，两条平行线之间的净距不宜小于().0.5mm.0.6mm.0.7mm.0.8mm正确答案：10.正等测轴侧图的轴向缩短系数正确的是().1.2.1.0.0.82.0.5正确答案：11.在施工中,L代表().板.柱.梁.墙正确答案：12.在总平面图中新建房屋用()绘制.粗虚线.细实线.粗实线.细虚线正确答案：13.图样上的尺寸数字代表().图样上线段的长度.物体的实际尺寸.随比例变化的尺寸.图样乘比例的长度正确答案：14.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为().纵墙与横墙.外墙和内墙.承重墙与非承重墙.砖墙与钢筋混凝土墙正确答案：15.2幅面图纸尺寸某l（单位：毫米）正确的是().594某841.841某420.420某594.420某297正确答案：16.三个投影图中的每一个投影图表示物体的两个方向长度和一个面的形状，下列有误的一项是().立面投影反映物体的长度和高度.水平面投影反映物体的长度和宽.侧面投影反映物体的高度和宽度.立面投影反映物体的宽度和高度正确答案：17.工程图纸一般是采用()原理绘制.中心投影法.平行投影法.斜投影图.正投影图正确答案：18.下列不属于曲面立体的是().圆柱.圆锥.棱柱.球体正确答案：19.半径、直径、角度与弧长的尺寸起止符号，宜用().箭头.中粗斜短线.小圆黑点.小黑矩形正确答案：20.标注坡度时，在坡度数字下，应加注坡度符号，坡度符号的箭头，一般应指向().下坡.上坡.前方.后方正确答案：21.房屋建筑制图标准规定，粗实线一般用于().主要可见轮廓线.可见轮廓线.不可见轮廓线.可见轮廓线及图例线正确答案：22.有一栋房屋在图上量得长度为50m，用的是1：100的比冽，其实际长度是()m.5.50.500.500023.若直线的三面投影图中，H面投影为一点，另外两投影为平行投影轴直线，则此直线为().投影面平行线.投影面垂直线.一般位置直线.铅垂线正确答案：24.若直线的三面投影图中，Ⅳ、形面的投影平行于投影轴，y面的投影倾斜于投影轴，该直线是().正平线.侧平线.水平线.正垂线正确答案：25.建筑的耐火等级可分为()级.3.4.5.626.在总平面图中未来待建房屋用()绘制.粗虚线.细实线.粗实线.细虚线正确答案：27.钢筋工程施工中要看懂().总平面图.土建施工图.结构施工图.土建施工图与结构施工图正确答案：28.工程图纸上书写的数字和字母的字高，应不小于()mm .2．5.3.2.1．5正确答案：29.建筑剖面图剖切符号一般应标注在().标准层平面.底层平面.顶层平面.其他正确答案：30.在形体正立面图中，可以查到形体的尺寸().高和宽.长和宽.长和高.宽和高正确答案：31.平面与某投影面平行，则在该投影面上投影为().一直线.一斜线.平面实形.其他正确答案：32.建筑施工图中除了标高用到了m做单位还有()用到了m作单位.标准层.立面图.总平面图正确答案：33.G／T50001—200l中规定2图纸幅面尺寸某l是().2lOmm某297mm.420mm某594mm.841mm某1189mm.297mm某420mm正确答案：34.水平投影和侧面投影应满足()的投影规律.长对正.宽相等.高平齐.长、宽、高都相等正确答案：35.基础各部分形状、大小、材料、构造、埋置深度及标号都能通过()反映出来.基础平面图.基础详图.总平面图正确答案：36.当比例为1:50时，图上量得长度为30mm，实际长度为().1.5 .15.0.15.30正确答案：37.在三面投影体系中，H面的展平方向是().H面永不动.V面绕O某轴向右转90度.H面绕O某轴向下转90度.H面绕OZ轴向右转90度正确答案：38.楼（屋）盖建筑构造层次表达一般不会出现在().剖面图.墙体剖面.施工说明正确答案：39.丁字尺的用途是().画曲线用的.放大或缩小线段长度用的.画圆用的.画水平线用的正确答案：40.使用中心投影法得到的投影图称为().正轴测图.多面正投影图.透视图.斜轴测图正确答案：二、多选题（共5道试题，共10分。

《土建工程制图(本科)》在线作业一、单选题：1.建筑平面图常用的比例为( )。

(满分:5)A. 1∶1、1∶2、1∶5B. 1∶10、1∶20、1∶50C. 1∶50、1∶100、1∶200D. 1∶150、1∶300、1∶400正确答案:C2.建筑施工图主要表示房屋的建筑设计内容，下列属于建筑施工图表示范围的是( )。

(满分:5)A. 建筑供水管道布置图；B. 房屋的总体布局；C. 钢屋架结构图；D. 房屋承重构件的布置；正确答案:B3.在结构平面图中，构件代号YTL表示( )。

(满分:5)A. 预制梁B. 檐口梁C. 雨篷梁D. 阳台梁正确答案:D4.在结构平面图中，WB代表构件( )。

(满分:5)A. 望板B. 屋面板C. 屋面梁D. 屋面墙正确答案:B5.已知点A(20，20，10)，点B(20，25，30)，则( )产生重影点。

(满分:5)A. 在H面B. 在V面C. 在W面D. 不会正确答案:D6.下列属于建筑剖面图表达的内容是( )。

(满分:5)A. 建筑物各层的平面形状和大小；B. 房屋的分层情况；C. 房屋楼面钢结构情况；D. 房屋外部造型；正确答案:B7.国家标准规定，建筑剖面图的尺寸以( )为单位。

(满分:5)A. 米B. 分米C. 厘米D. 毫米正确答案:D8.用一平面，以不同的角度切一直立圆锥所得的曲线，下列何者为不可能？( ) (满分:5)A. 正圆B. 摆线C. 椭圆D. 双曲线正确答案:B9.建筑平面图中窗洞应用( )表示。

(满分:5)A. 加粗实线B. 粗实线C. 中实线D. 细实线正确答案:C10.下列关于比例的叙述正确的有( )。

(满分:5)A. 比例为其实物与图中图形相应要素的线性尺寸之比。

B. 比例为图中图形与其实物相应要素的线性尺寸之比。

C. 工程制图规定：在同一视图中的铅垂和水平方向所用比例必须相同。

D. 工程制图规定：比例只能应标注在标题栏中正确答案:B11.中心线的主要功能是表示物体的( )。
