KCJ1型小容量直流电动机

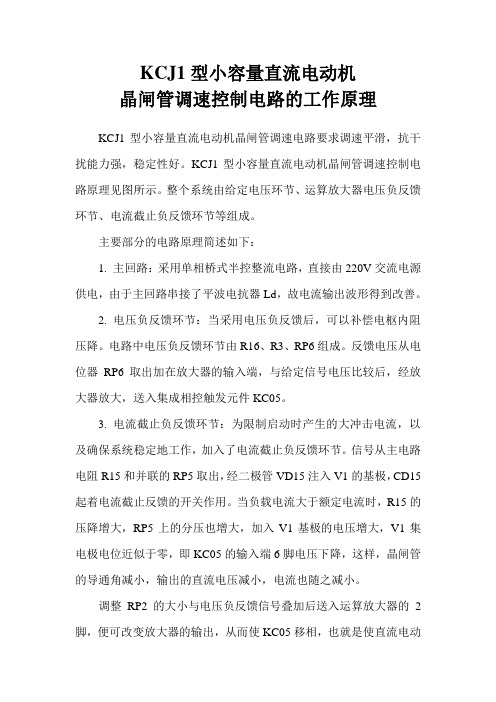

晶闸管调速控制电路的工作原理KCJ1型小容量直流电动机晶闸管调速电路要求调速平滑，抗干扰能力强，稳定性好。
KCJ1型小容量直流电动机晶闸管调速控制电路原理见图所示。
整个系统由给定电压环节、运算放大器电压负反馈环节、电流截止负反馈环节等组成。
主要部分的电路原理简述如下：
1. 主回路：采用单相桥式半控整流电路，直接由220V交流电源供电，由于主回路串接了平波电抗器Ld，故电流输出波形得到改善。
2. 电压负反馈环节：当采用电压负反馈后，可以补偿电枢内阻压降。
电路中电压负反馈环节由R16、R3、RP6组成。
反馈电压从电位器RP6取出加在放大器的输入端，与给定信号电压比较后，经放大器放大，送入集成相控触发元件KC05。
3. 电流截止负反馈环节：为限制启动时产生的大冲击电流，以及确保系统稳定地工作，加入了电流截止负反馈环节。
信号从主电路电阻R15和并联的RP5取出，经二极管VD15注入V1的基极，CD15起着电流截止反馈的开关作用。
当负载电流大于额定电流时，R15的压降增大，RP5上的分压也增大，加入V1基极的电压增大，V1集电极电位近似于零，即KC05的输入端6脚电压下降，这样，晶闸管的导通角减小，输出的直流电压减小，电流也随之减小。
调整RP2的大小与电压负反馈信号叠加后送入运算放大器的2脚，便可改变放大器的输出，从而使KC05移相，也就是使直流电动
机转速发生变化。
RP1起到限速的作用。
实验一 晶闸管单闭环调速系统数字PID 控制器的设计一、实验目的：1. 理解晶闸管直流单闭环调速系统的数学模型和工作原理；2. 掌握PID 控制器参数对控制系统性能的影响；3. 能够运用MA TLAB/Simulink 软件对控制系统进行正确建模并对模块进行正确的参数设置；4. 掌握计算机控制仿真结果的分析方法。
二、实验工具：MATLAB 软件（6.1以上版本）。
三、实验内容：已知晶闸管直流单闭环调速系统的转速控制器为PID 控制器，如图1所示。
试运用MA TLAB 软件对调速系统的P 、I 、D 控制作用进行分析。
图1 单闭环调速系统四、实验步骤：（一）模拟PID 控制作用分析：运用MATLAB 软件对调速系统的P 、I 、D 控制作用进行分析。
（1）比例控制作用分析为分析纯比例控制的作用，考察当015d i p T T K ==∞=~，， 时对系统阶跃响应的影响。
MATLAB 程序如下：G1=tf(1,[0.017 1]); G2=tf(1,[0.075 0]);G12=feedback(G1*G2,1); G3=tf(44,[0.00167 1]); G4=tf(1,0.1925); G=G12*G3*G4; Kp=[1:1:5];for i=1:length(Kp)Gc=feedback(Kp(i)*G ,0.01178); step(Gc),hold on endaxis([0 0.2 0 130]); gtext(['1Kp=1']),gtext(['2Kp=2']), gtext(['3Kp=3']), gtext(['4Kp=4']), gtext(['5Kp=5']),（2）积分控制作用分析保持1p K =不变，考察0.030.07i T =~时对系统阶跃响应的影响。
MATLAB 程序如下：G1=tf(1,[0.017 1]); G2=tf(1,[0.075 0]);G12=feedback(G1*G2,1); G3=tf(44,[0.00167 1]); G4=tf(1,0.1925); G=G12*G3*G4; Kp=1;Ti=[0.03:0.01:0.07]; for i=1:length(Ti)Gc=tf(Kp*[Ti(i) 1],[Ti(i) 0]); % PI 传函 1(1)PC iG K T s =+Gcc=feedback(G*Gc,0.01178) step(Gcc),hold on endgtext(['1Ti=0.03']), gtext(['2Ti=0.04']), gtext(['3Ti=0.05']), gtext(['4Ti=0.06']), gtext(['5Ti=0.07']),（3）微分控制作用分析为分析微分控制的作用，保持0.010.01p i K T ==， 不变，考察当1284d T =~时对系统阶跃响应的影响。

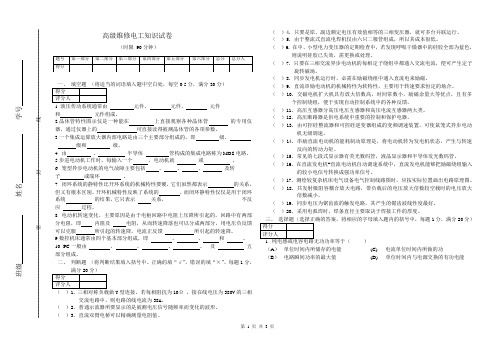

高级维修电工知识试卷 （时限 90分钟）0.5分，满分20分） 1 .液压传动系统通常由 元件、 元件、 元件 和 元件组成。
2.晶体管特性图示仪是一种能在 上直接观察各种晶体管 的专用仪 器，通过仪器上的 可直接读得被测晶体管的各项参数。
3.一个集成运算放大器内部电路是由三个主要部分组成的，即 级、 级和 级。
4. 由 、 半导体 管构成的集成电路称为MOS 电路。
5.步进电动机工作时，每输入一个 ，电动机就 或 。
6. 笼型异步电动机的电气故障主要包括 、 、 、 及转 子 或端环 。
7. 闭环系统的静特性比开环系统的机械特性要硬，它们虽然都表示 的关系，但又有根本区别。
开环机械特性反映了系统的 ，而闭环静特性仅仅是用于闭环系统 的结果，它只表示 关系， 不反应 过程。
8. 电动机转速变化，主要原因是由于电枢回路中电阻上压降所引起的，回路中有两部分电阻，即 内阻及 电阻，从而转速降落也可以分成两部分，用电压负反馈可以克服 所引起的转速降，电流正反馈 所引起的转速降。
9.数控机床通常由四个基本部分组成，即 、 、 和 。
10. PC 一般由 、 、 、 、 及 五部分组成。
二、 判断题（将判断结果填入括号中。
正确的填“√”，错误的填“×”。
每题1分，满分20分）（ ）1. 三相对称负载做Y 型连接，若每相阻抗为10Ω ，接在线电压为380V 的三相交流电路中，则电路的线电流为38A 。
（ ）2. 普通示波器所要显示的是被测电压信号随频率而变化的波形。
（ ）3. 直流双臂电桥可以精确测量电阻值。
（ ）4. 只要是原、副边额定电压有效值相等的三相变压器，就可多台并联运行。
（ ）5. 由于整流式直流电焊机仅由六只二极管组成，所以其成本很低。
（ ）6. 在中、小型电力变压器的定期检查中，若发现呼吸干燥器中的硅胶全部为蓝色，则说明硅胶已失效，需更换或处理。
（ ）7. 只要在三相交流异步电动机的每相定子绕组中都通入交流电流，便可产生定子旋转磁场。
