现代控制理论（浓缩版）绪论1．经典控制理论与现代控制理论的比较。

经典控制理论也称为古典控制理论，多半是用来解决单输入-单输出的问题，所涉及的系统大多是线性定常系统，非线性系统中的相平面法也只含两个变量。

经典控制理论是以传递函数为基础、在频率域对单输入单输出控制系统进行分析和设计的理论。

它明显具有依靠手工进行分析和综合的特点，这个特点是与20世纪40~50年代生产发展的状况，以及电子计算机的发展水平尚处于初级阶段密切相关的。

在对精度要求不高的场合是完全可用的。

最大成果之一就是PID 控制规律的产生，PID 控制原理简单，易于实现，具有一定的自适应性与鲁棒性，对于无时间延时的单回路控制系统很有效，在工业过程控制中仍被广泛采用。

现代控制理论主要用来解决多输入多输出系统的问题，系统可以是线性或非线性的、定常或时变的。

确认了控制系统的状态方程描述法的实用性，是与状态方程有关的控制理论。

现代控制理论基于时域内的状态空间分析法，着重实现系统最优控制的研究。

从数学角度而言，是把系统描述为四个具有适当阶次的矩阵，从而将控制系统的一些问题转化为数学问题，尤其是线性代数问题。

而且，现代控制理论是以庞得亚金的极大值原理、别尔曼的动态规划和卡尔曼的滤波理论为其发展里程碑，揭示了一些极为深刻的理论结果。

面对现代控制理论的快速发展及成就，人们对这种理论应用于工业过程寄于乐期望。

但现代控制在工业实践中遇到的理论、经济和技术上的一些困难。

所以说，现代控制理论还存在许多问题，并不是“完整无缺”，这是事物存在矛盾的客观反应，并将推动现代控制理论向更深、更广方向发展。

如大系统理论和智能控制理论的出现，使控制理论发展到一个新阶段。

2．控制一个动态系统的几个基本步骤有四个基本步骤：建模，基于物理规律建立数学模型；系统辨识，基于输入输出实测数据建立数学模型；信号处理，用滤波、预报、状态估计等方法处理输出；综合控制输入，用各种控制规律综合输入。

现代控制理论⾮线性动态系统的稳定性和鲁棒控制理论研究上世纪50年代，Kallman成功的将状态空间法引⼊到系统控制理论中，从⽽标志着现代控制理论研究的开始。

现代控制理论的研究对象是系统的数学模型，它根据⼈们对系统的性能要求，通过对被控对象进⾏模型分析来设计系统的控制律，从⽽保证闭环系统具有期望的性能。

其中，线性系统理论已经形成⼀套完整的理论体系。

过去⼈们常⽤线性系统理论来处理很多⼯程问题，并在⼀定范围内取得了⽐较满意的效果。

然⽽，这种处理⽅法是以忽略系统中的动态⾮线性因素为代价的。

实际中很多物理系统都具有固有的动态⾮线性特性，如库仑摩擦、饱和、死区、滞环等，这些⾮线性动态⾮线性特性的存在常常使系统的控制性能下降，甚⾄变得不稳定。

这就使得利⽤线性系统理论处理⾮线性动态系统⾯临巨⼤的困难。

此外，在控制系统运⾏过程中，环境的变化或者元件的⽼化，以及外界⼲扰等不确定因素也会造成系统实际参数和标称值之间出现较⼤差别。

因此，基于标称数学模型所设计的控制律⼀般很难达到期望的性能指标，甚⾄会使系统不稳定。

综上所述，研究不确定条件下⾮线性动态系统的鲁棒稳定性及鲁棒控制间题具有重要的理论意义和迫切的实际需要。

⾮线性动态系统是指按确定性规律随时间演化的系统，⼜称动⼒学系统，其理论来源于经典⼒学，⼀般由微分⽅程来描述。

美国数学家Birkhoff[1]发展了法国数学家Poincare在天体⼒学和微分⽅程定性理论⽅⾯的研究，奠定了动态系统理论的基础。

在实际动态系统中，对象往往受到各种各样的不确定的影响，所以其数学模型⼀般不可能精确得到。

因此，我们只能⽤近似的标称数学模型来描述被控对象，并据此来设计控制系统,动态系统鲁棒控制由此产⽣。

所谓鲁棒性就是指系统预期⾮线性动态系统的稳定性和鲁棒控制理论研究的设计品质不因不确定性的存在⽽遭到破坏的特性，鲁棒控制是⾮线性动态系统控制理论研究的⼀个⾮常重要的分⽀。

现代控制理论的发展促进了对动态系统的研究，使它的应⽤从经典⼒学扩⼤到⼀般意义下的系统。

现代控制理论HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】1、什么是对偶系统，从传递函数矩阵，特征多项式和能控、能观性说明互为对偶的两个系统之间的关系。

答：定义：如果两个系统满足A2=A1T，B2=C1T,C2=B1T，则称这两个系统互为对偶函数。

互为对偶系统传递函数矩阵互为转置特征多项式相同，一个函数的能控性等价于另一个函数的能观性。

2、什么是状态观测器？简述构造状态观测器的原则。

答：系统的状态不易检测，以原系统的输入和输出为输入量构造，一动态系统，使其输出渐近于原系统状态，此动态系统为原系统的状态观测器。

原则：（1）观测器应以原系统的输入和输出为输入量；（2）原系统完全能观或不能观于系统是渐近稳定的；（3）观测器的输出状态应以足够快速度超近于原系统状态；（4）有尽可能低的维数，以便于物理实现。

3、说明应用李氏第二法判断非线性系统稳定性基本思想和方法步骤和局限性。

答：基本思想：从能量观点分析平衡状态的稳定性。

（1）如果系统受扰后，其运动总是伴随能量的减少，当达到平衡状态时，能量达到最小值，则此平衡状态渐近稳定：（2）如果系统不断从外界吸收能量，储能越来越大，那么这个平衡状态就是不稳定的：（3）如果系统的储能既不增加也不消耗，那么这个平衡状态时李亚普诺夫意义下的稳定。

方法步骤：定义一个正定的标量函数V（x）作为虚构的广义能量函数，然后根据V（x）=dV（x）/dt的符号特征来判别系统的稳定性。

局限性：李雅普诺夫函数V(x)的选取需要一定的经验和技巧。

4、举例说明系统状态稳定和输出稳定的关系。

答：关系：（1）状态稳定一定输出稳定，但输出稳定不一定状态稳定；（2）系统状态完全能观且能控=状态稳定与输出稳定等价。

举例：A的特征值 =-1 =1 所以状态不是渐进稳点的，W(s)的极点S=-1，所以输出稳点。

5、什么是实现问题什么是最小实现说明实现存在的条件。

三.名词解释47、传递函数：传递函数是指在零初始条件下，系统输出量的拉式变换与系统输入量的拉式变换之比。

48、系统校正：为了使系统达到我们的要求，给系统加入特定的环节，使系统达到我们的要求，这个过程叫系统校正。

49、主导极点：如果系统闭环极点中有一个极点或一对复数极点据虚轴最近且附近没有其他闭环零点，则它在响应中起主导作用称为主导极点。

50、香农定理：要求离散频谱各分量不出现重叠,即要求采样角频率满足如下关系： ωs ≥2ωmax 。

51、状态转移矩阵：()At t e φ=，描述系统从某一初始时刻向任一时刻的转移。

52、峰值时间：系统输出超过稳态值达到第一个峰值所需的时间为峰值时间。

53、动态结构图：把系统中所有环节或元件的传递函数填在系统原理方块图的方块中，并把相应的输入、输出信号分别以拉氏变换来表示，从而得到的传递函数方块图就称为动态结构图。

54、根轨迹的渐近线：当开环极点数 n 大于开环零点数 m 时，系统有n-m 条根轨迹终止于 S 平面的无穷远处，且它们交于实轴上的一点，这 n-m 条根轨迹变化趋向的直线叫做根轨迹的渐近线。

55、脉冲传递函数：零初始条件下，输出离散时间信号的z 变换()C z 与输入离散信号的z 变换()R z 之比，即()()()C z G z R z =。

56、Nyquist 判据（或奈氏判据）：当ω由-∞变化到+∞时， Nyquist 曲线（极坐标图）逆时针包围（-1，j0）点的圈数N ，等于系统G(s)H(s)位于s 右半平面的极点数P ，即N=P ，则闭环系统稳定；否则（N ≠P ）闭环系统不稳定，且闭环系统位于s 右半平面的极点数Z 为：Z=∣P-N ∣57、程序控制系统: 输入信号是一个已知的函数，系统的控制过程按预定的程序进行，要求被控量能迅速准确地复现输入，这样的自动控制系统称为程序控制系统。

58、稳态误差：对单位负反馈系统，当时间t 趋于无穷大时，系统对输入信号响应的实际值与期望值（即输入量）之差的极限值，称为稳态误差，它反映系统复现输入信号的（稳态）精度。

《现代控制理论》教案大纲第一章：绪论1.1 课程背景与意义1.2 控制系统的基本概念1.3 控制理论的发展历程1.4 控制理论的应用领域第二章：控制系统数学模型2.1 连续控制系统数学模型2.2 离散控制系统数学模型2.3 状态空间描述2.4 系统矩阵的性质与运算第三章：线性系统的时域分析3.1 系统的稳定性3.2 系统的瞬时性3.3 系统的稳态性能3.4 系统的动态性能第四章：线性系统的频域分析4.1 频率响应的概念4.2 频率响应的性质4.3 系统频率响应的求取方法4.4 系统频域性能指标第五章：线性系统的校正与设计5.1 系统校正的基本概念5.2 常用校正器及其特性5.3 系统校正的方法5.4 系统校正实例分析第六章：非线性控制系统分析6.1 非线性系统的基本概念6.2 非线性系统的数学模型6.3 非线性系统的稳定性分析6.4 非线性系统的控制策略第七章：状态反馈与观测器设计7.1 状态反馈控制的基本原理7.2 状态反馈控制器的设计方法7.3 观测器的设计与分析7.4 状态反馈控制系统应用实例第八章：先进控制策略8.1 鲁棒控制8.2 自适应控制8.3 最优控制8.4 智能控制第九章：最优控制理论9.1 最优控制的基本概念9.2 线性二次调节器（LQR）9.3 离散时间最优控制9.4 最优控制的应用第十章：现代控制理论在工程应用10.1 现代控制理论在自动化领域的应用10.2 现代控制理论在控制中的应用10.3 现代控制理论在航空航天领域的应用10.4 现代控制理论在其他领域的应用第十一章：鲁棒控制理论11.1 鲁棒控制的基本概念11.2 鲁棒控制的设计方法11.3 鲁棒控制的应用实例11.4 鲁棒控制在实际系统中的性能评估第十二章：自适应控制理论12.1 自适应控制的基本概念12.2 自适应控制的设计方法12.3 自适应控制的应用实例12.4 自适应控制在复杂系统中的应用与挑战第十三章：数字控制系统设计13.1 数字控制系统的概述13.2 数字控制器的设计方法13.3 数字控制系统的仿真与实验13.4 数字控制系统在实际应用中的案例分析第十四章：控制系统中的计算机辅助设计14.1 计算机辅助设计的基本概念14.2 控制系统CAD工具与方法14.3 基于软件的控制系统设计与仿真14.4 控制系统CAD在现代工程中的应用案例第十五章：现代控制理论的前沿与发展15.1 现代控制理论的最新研究动态15.2 控制理论与其他领域的交叉融合15.3 未来控制理论的发展趋势15.4 控制理论在解决现实世界问题中的潜力与挑战重点和难点解析本《现代控制理论》教案大纲涵盖了现代控制理论的基本概念、方法与应用，分为十五个章节。

现代控制理论的发展概况传统的控制理论是在20世纪30到40年代，奈奎斯特、伯德、维纳等人的著作为自动控制理论的初步形成而奠定了基础的。

而由于航空航天技术的推动和计算机技术飞速发展，控制理论在1960年前后有了重大的突破和创新。

在此期间，由卡尔曼提出的线性控制系统的状态空间法、能控性和能观测性的概念，奠定了现代控制理论的基础，其提出的卡尔曼滤波，在随机控制系统的分析与控制中得到广泛应用；庞特里亚金等人提出了极大值原理，深入研究了最优控制问题；由贝而曼提出最优控制的动态规划法，广泛用于各类最优控制问题。

这些就构成了后来被称为现代控制理论的发展起点和基础。

罗森布洛克、麦克法轮和欧文斯研究了使用于计算机辅助控制系统设计的现代频域法理论，将经典控制理论传递函数的概念推广到多变量系统，并探讨了传递函数矩阵与状态方程之间的等价转换关系，为进一步建立统一的线性系统理论奠定了基础。

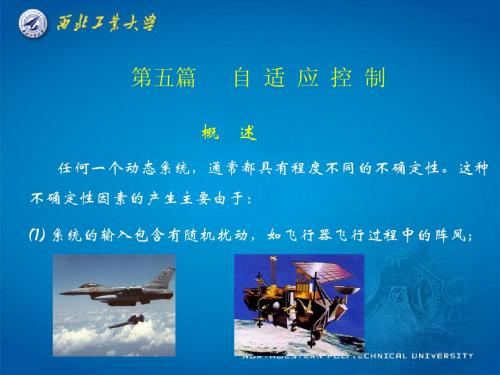

20世纪70年代奥斯特隆姆和朗道在自适应控制理论和应用方面作出了贡献。

与此同时，关于系统辨识、最优控制、离散时间系统和自适应控制的发展大大丰富了现代控制理论的内容。

鲁棒控制理论阶段：由于现代数学的发展，结合着H2和H￥等范数而出现了H2和H ￥控制，还有逆系统控制等方法。

20世纪70年代末，控制理论向着“大系统理论”、“智能控制理论”和“复杂系统理论”的方向发展。

“大系统理论”：用控制和信息的观点，研究各种大系统的结构方案、总体设计中的分解方法和协调等问题的技术基础理论。

“智能控制理论”：研究与模拟人类智能活动及其控制与信息传递过程的规律，研制具有某些拟人智能的工程控制与信息处理系统的理论。

“复杂系统理论”：把系统的研究拓广到开放复杂巨系统的范筹，以解决复杂系统的控制为目标。

而“现代控制理论”这一名称是1960年卡尔曼的著名文章发表后出现的，其在经典控制理论的基础上，以线性代数和微分方程为主要的数学工具，以状态空间法为基础，分析与设计控制系统。
