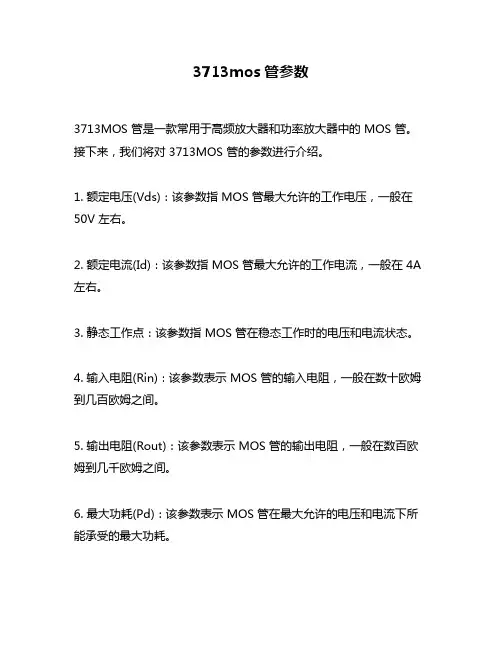

3713mos管参数
3713MOS 管是一款常用于高频放大器和功率放大器中的 MOS 管。
接下来，我们将对 3713MOS 管的参数进行介绍。
1. 额定电压(Vds)：该参数指 MOS 管最大允许的工作电压，一般在50V 左右。
2. 额定电流(Id)：该参数指 MOS 管最大允许的工作电流，一般在 4A 左右。
3. 静态工作点：该参数指 MOS 管在稳态工作时的电压和电流状态。
4. 输入电阻(Rin)：该参数表示 MOS 管的输入电阻，一般在数十欧姆到几百欧姆之间。
5. 输出电阻(Rout)：该参数表示 MOS 管的输出电阻，一般在数百欧姆到几千欧姆之间。
6. 最大功耗(Pd)：该参数表示 MOS 管在最大允许的电压和电流下所能承受的最大功耗。
7. 开关速度：该参数指 MOS 管的开关速度，通常是指导通时间和关断时间。
8. 噪声系数(NF)：该参数表示 MOS 管的噪声性能，一般在几分贝到十几分贝之间。
9. 放大系数(Av)：该参数表示 MOS 管的放大系数，通常用于放大器电路中。
总的来说，3713MOS 管是一款性能稳定、可靠性高的高频功率放大管。
在实际的电路设计中，我们需要根据具体的需求选择不同参数的MOS 管，以达到最佳的电路设计效果。

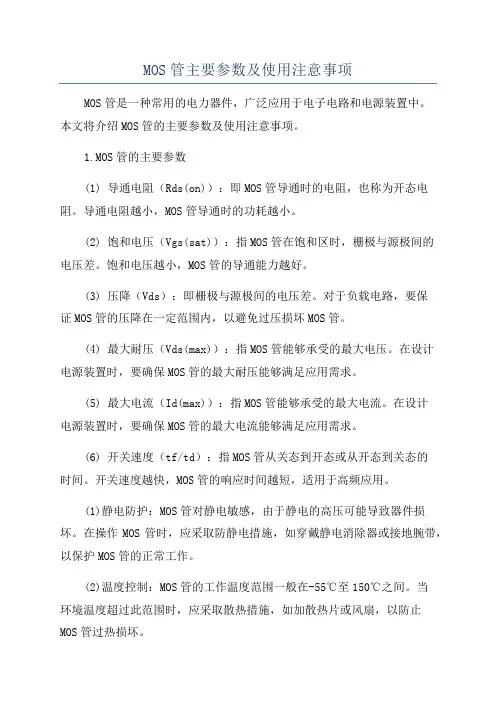

MOS管主要参数及使用注意事项MOS管是一种常用的电力器件，广泛应用于电子电路和电源装置中。
本文将介绍MOS管的主要参数及使用注意事项。
1.MOS管的主要参数(1) 导通电阻（Rds(on)）：即MOS管导通时的电阻，也称为开态电阻。
导通电阻越小，MOS管导通时的功耗越小。
(2) 饱和电压（Vgs(sat)）：指MOS管在饱和区时，栅极与源极间的电压差。
饱和电压越小，MOS管的导通能力越好。
(3) 压降（Vds）：即栅极与源极间的电压差。
对于负载电路，要保证MOS管的压降在一定范围内，以避免过压损坏MOS管。
(4) 最大耐压（Vds(max)）：指MOS管能够承受的最大电压。
在设计电源装置时，要确保MOS管的最大耐压能够满足应用需求。
(5) 最大电流（Id(max)）：指MOS管能够承受的最大电流。
在设计电源装置时，要确保MOS管的最大电流能够满足应用需求。
(6) 开关速度（tf/td）：指MOS管从关态到开态或从开态到关态的时间。
开关速度越快，MOS管的响应时间越短，适用于高频应用。
(1)静电防护：MOS管对静电敏感，由于静电的高压可能导致器件损坏。
在操作MOS管时，应采取防静电措施，如穿戴静电消除器或接地腕带，以保护MOS管的正常工作。
(2)温度控制：MOS管的工作温度范围一般在-55℃至150℃之间。
当环境温度超过此范围时，应采取散热措施，如加散热片或风扇，以防止MOS管过热损坏。
(3)电流限制：在设计电路时，应根据MOS管的最大电流参数选择合适的负载电阻，以确保MOS管工作在安全电流范围内。
同时，在开关MOS 管时，要注意控制电流斜率，以减小MOS管的开关损耗。
(4) 输入电压（Vgs）控制：应根据具体的MOS管型号和应用需求，选择合适的输入电压（Vgs）范围，以保证MOS管正常开关。
(5)输出负载：要在MOS管的输出端加入合适的负载电路，以防止过压、过流等情况对MOS管造成损坏。
(6) 压降控制：在设计电源装置时，要合理选择MOS管的导通电阻，并确保输入电压（Vin）和输出电压（Vout）之间的压降在规定范围内，以保证电路的稳定工作。

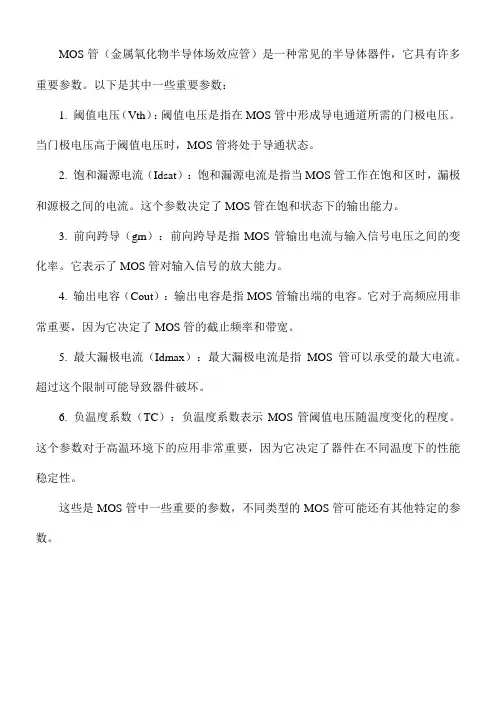

MOS管（金属氧化物半导体场效应管）是一种常见的半导体器件，它具有许多重要参数。
以下是其中一些重要参数：
1. 阈值电压（Vth）：阈值电压是指在MOS管中形成导电通道所需的门极电压。
当门极电压高于阈值电压时，MOS管将处于导通状态。
2. 饱和漏源电流（Idsat）：饱和漏源电流是指当MOS管工作在饱和区时，漏极和源极之间的电流。
这个参数决定了MOS管在饱和状态下的输出能力。
3. 前向跨导（gm）：前向跨导是指MOS管输出电流与输入信号电压之间的变化率。
它表示了MOS管对输入信号的放大能力。
4. 输出电容（Cout）：输出电容是指MOS管输出端的电容。
它对于高频应用非常重要，因为它决定了MOS管的截止频率和带宽。
5. 最大漏极电流（Idmax）：最大漏极电流是指MOS管可以承受的最大电流。
超过这个限制可能导致器件破坏。
6. 负温度系数（TC）：负温度系数表示MOS管阈值电压随温度变化的程度。
这个参数对于高温环境下的应用非常重要，因为它决定了器件在不同温度下的性能稳定性。
这些是MOS管中一些重要的参数，不同类型的MOS管可能还有其他特定的参数。

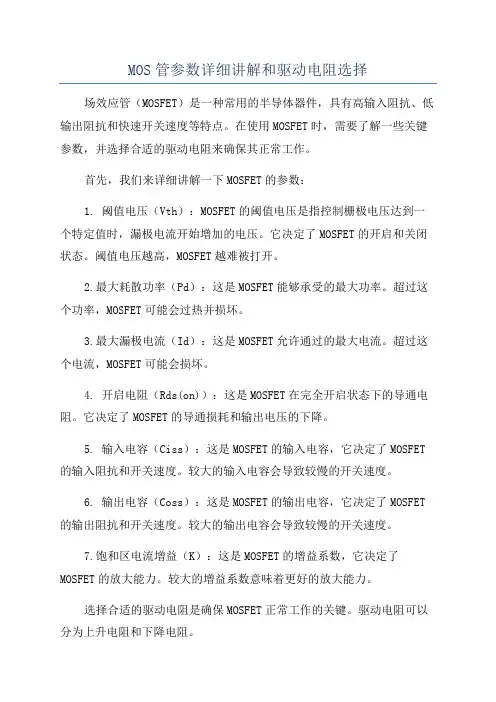

MOS管参数详细讲解和驱动电阻选择场效应管（MOSFET）是一种常用的半导体器件，具有高输入阻抗、低输出阻抗和快速开关速度等特点。
在使用MOSFET时，需要了解一些关键参数，并选择合适的驱动电阻来确保其正常工作。
首先，我们来详细讲解一下MOSFET的参数：1. 阈值电压（Vth）：MOSFET的阈值电压是指控制栅极电压达到一个特定值时，漏极电流开始增加的电压。
它决定了MOSFET的开启和关闭状态。
阈值电压越高，MOSFET越难被打开。
2.最大耗散功率（Pd）：这是MOSFET能够承受的最大功率。
超过这个功率，MOSFET可能会过热并损坏。
3.最大漏极电流（Id）：这是MOSFET允许通过的最大电流。
超过这个电流，MOSFET可能会损坏。
4. 开启电阻（Rds(on)）：这是MOSFET在完全开启状态下的导通电阻。
它决定了MOSFET的导通损耗和输出电压的下降。
5. 输入电容（Ciss）：这是MOSFET的输入电容，它决定了MOSFET 的输入阻抗和开关速度。
较大的输入电容会导致较慢的开关速度。
6. 输出电容（Coss）：这是MOSFET的输出电容，它决定了MOSFET 的输出阻抗和开关速度。
较大的输出电容会导致较慢的开关速度。
7.饱和区电流增益（K）：这是MOSFET的增益系数，它决定了MOSFET的放大能力。
较大的增益系数意味着更好的放大能力。
选择合适的驱动电阻是确保MOSFET正常工作的关键。
驱动电阻可以分为上升电阻和下降电阻。
上升电阻是指在MOSFET的栅极上升时，为了快速充放电栅极电容而选择的电阻。
较小的上升电阻可以提高开关速度，但也会增加功耗。
一般建议选择上升电阻的阻值为栅极电容的1/10。
下降电阻是指在MOSFET的栅极下降时，为了快速放电栅极电容而选择的电阻。
较小的下降电阻可以提高开关速度，但也会增加功耗。
一般建议选择下降电阻的阻值为栅极电容的1/20。
另外，还需要考虑驱动电压的大小。

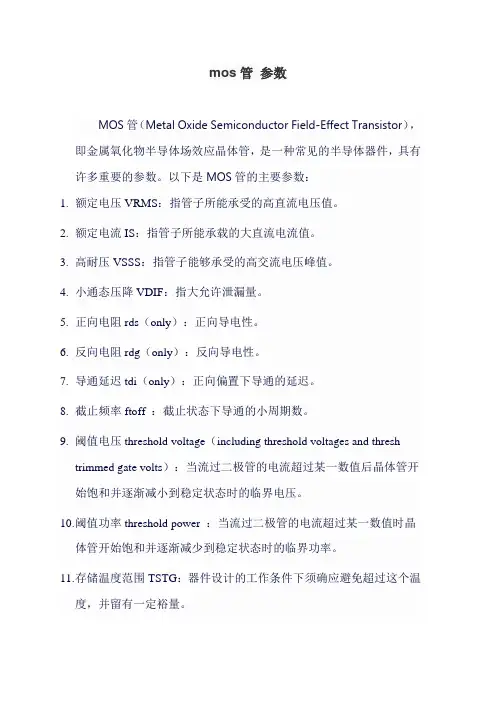

mos管参数MOS管（Metal Oxide Semiconductor Field-Effect Transistor），即金属氧化物半导体场效应晶体管，是一种常见的半导体器件，具有许多重要的参数。
以下是MOS管的主要参数：1.额定电压VRMS：指管子所能承受的高直流电压值。
2.额定电流IS：指管子所能承载的大直流电流值。
3.高耐压VSSS：指管子能够承受的高交流电压峰值。
4.小通态压降VDIF：指大允许泄漏量。
5.正向电阻rds（only）：正向导电性。
6.反向电阻rdg（only）：反向导电性。
7.导通延迟tdi（only）：正向偏置下导通的延迟。
8.截止频率ftoff ：截止状态下导通的小周期数。
9.阈值电压threshold voltage（including threshold voltages and threshtrimmed gate volts）：当流过二极管的电流超过某一数值后晶体管开始饱和并逐渐减小到稳定状态时的临界电压。
10.阈值功率threshold power ：当流过二极管的电流超过某一数值时晶体管开始饱和并逐渐减少到稳定状态时的临界功率。
11.存储温度范围TSTG：器件设计的工作条件下须确应避免超过这个温度，并留有一定裕量。
12.静态参数V(BR)DSS：漏源击穿电压，是指栅源电压VGS为0时，场效应管正常工作所能承受的最大漏源电压，是一项极限参数，加在场效应管上的工作电压必须小于V(BR)DSS。
13.△V(BR)DSS/△Tj ：漏源击穿电压的温度系数，一般为0.1V/℃。
14.R DS(on)：在特定的VGS（一般为10V）、结温及漏极电流的条件下，MOSFET导通时漏源间的最大阻抗。
15.V GS(th)：开启电压（阀值电压），此参数一般会随结温度的上升而有所降低。
16.I DSS：饱和漏源电流，栅极电压VGS=0、VDS为一定值时的漏源电流。
以上是mos管的一些重要参数，不同的mos管参数可能会有所不同。

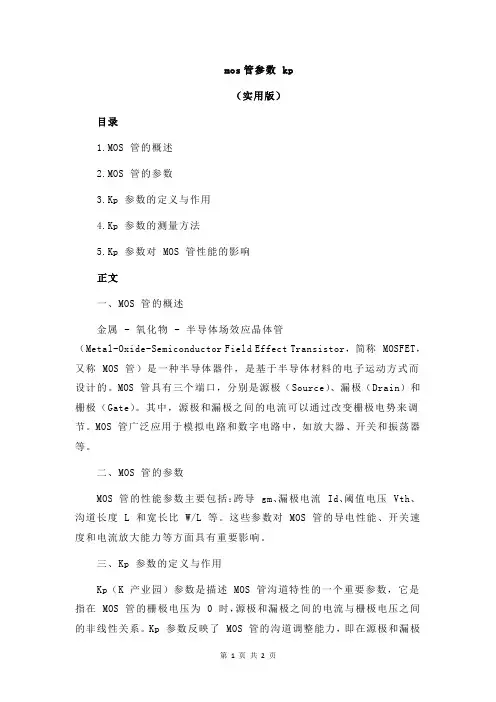

mos管参数 kp（实用版）目录1.MOS 管的概述2.MOS 管的参数3.Kp 参数的定义与作用4.Kp 参数的测量方法5.Kp 参数对 MOS 管性能的影响正文一、MOS 管的概述金属 - 氧化物 - 半导体场效应晶体管（Metal-Oxide-Semiconductor Field Effect Transistor，简称 MOSFET，又称 MOS 管）是一种半导体器件，是基于半导体材料的电子运动方式而设计的。
MOS 管具有三个端口，分别是源极（Source）、漏极（Drain）和栅极（Gate）。
其中，源极和漏极之间的电流可以通过改变栅极电势来调节。
MOS 管广泛应用于模拟电路和数字电路中，如放大器、开关和振荡器等。
二、MOS 管的参数MOS 管的性能参数主要包括：跨导 gm、漏极电流 Id、阈值电压 Vth、沟道长度 L 和宽长比 W/L 等。
这些参数对 MOS 管的导电性能、开关速度和电流放大能力等方面具有重要影响。
三、Kp 参数的定义与作用Kp（K 产业园）参数是描述 MOS 管沟道特性的一个重要参数，它是指在 MOS 管的栅极电压为 0 时，源极和漏极之间的电流与栅极电压之间的非线性关系。
Kp 参数反映了 MOS 管的沟道调整能力，即在源极和漏极之间改变电流的能力。
Kp 参数越大，说明 MOS 管的沟道调整能力越强，电流放大能力也越强。
四、Kp 参数的测量方法Kp 参数的测量方法通常采用输出特性曲线法。
具体操作步骤如下：1.在栅极施加不同电压，测量相应的源极和漏极之间的电流。
2.将测得的数据绘制成源极和漏极电流与栅极电压之间的关系曲线。
3.从曲线上提取 Kp 参数。
Kp 参数的值通常为曲线的斜率。
五、Kp 参数对 MOS 管性能的影响Kp 参数对 MOS 管的性能有着重要影响，主要表现在以下几个方面：1.Kp 参数越大，MOS 管的电流放大能力越强，可以提供更大的电流驱动能力。
电调常见的烧毁问题，可通过更换烧坏的ＭＯＳ管来解决，如相应电流的，可用更多大额定电流的代替。
注意，焊接ＭＯＳ止静电。
TO-220TO-252TO-3附SO-8（贴片８脚）封装ＭＯＳ管IRF7805Z的引脚图。
上图中有小圆点的为１脚注：下表按电流降序排列（如有未列出的，可回帖，我尽量补封装形式极性型号电流(A)耐压(V)导通电阻(mΩ)SO-8N型SI43362230 4.2 SO-8N型IRF78312130 3.6 SO-8N型IRF783220304SO-8N型IRF872114308.5 SO-8N型IRF78051330SO-8N型IRF7805Q133011 SO-8N型IRF7413123018 SO-8N型TPC800312306 SO-8N型IRF7477113020 SO-8N型IRF7811113012 SO-8N型IRF7466103015 SO-8N型SI4410103014 SO-8N型SI4420103010 SO-8N型A27009307.3 SO-8N型IRF78078.330SO-8N型SI48127.33028 SO-8N型SI9410 6.93050 SO-8N型IRF731363029 SO-8P型SI440517307.5 SO-8P型STM4439A143018 SO-8P型FDS667913309 SO-8P型SI441113308 SO-8P型SI446312.32016 SO-8P型SI44071230SO-8P型IRF7424113013.5 SO-8P型IRF7416103020 SO-8P型IRF7416Q103020 SO-8P型SI442593019 SO-8P型IRF74248.83022 SO-8P型SI443583020 SO-8P型SI4435DY83020 SO-8P型A271673011.3 SO-8P型IRF7406 5.83045 SO-8P型SI9435 5.33050 SO-8P型IRF7205 4.63070 TO-252N型FDD668884305 TO-3N型IRF1504010055 TO-220N型IRF370321030 2.8 TO-220N型IRL3803140306 TO-220N型IRF140513155 5.3 TO-220N型IRF3205110558 TO-220N型BUZ111S80558TO-220N型06N60 5.5600750MOS管应用电路设计本文来自:原文网址：/sch/jcdl/0084942.htmlMOS管应用电路设计MOS管最显著的特性是开关特性好，所以被广泛应用在需要电子开关的电路中，常见的如开关电也有照明调光。

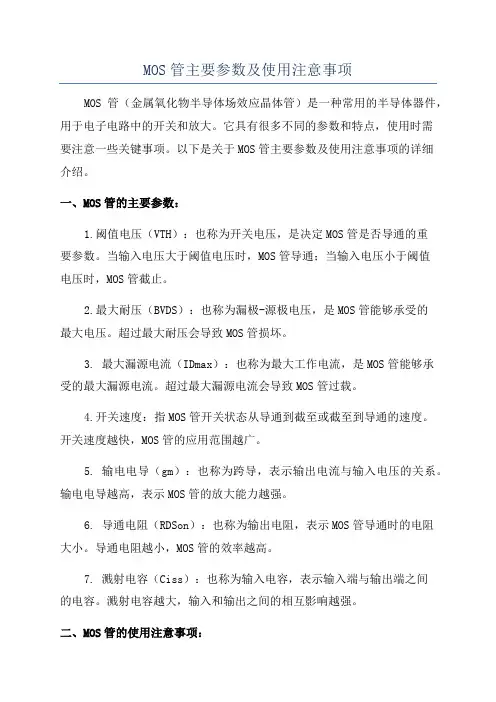

MOS管主要参数及使用注意事项MOS管（金属氧化物半导体场效应晶体管）是一种常用的半导体器件，用于电子电路中的开关和放大。
它具有很多不同的参数和特点，使用时需要注意一些关键事项。
以下是关于MOS管主要参数及使用注意事项的详细介绍。
一、MOS管的主要参数：1.阈值电压（VTH）：也称为开关电压，是决定MOS管是否导通的重要参数。
当输入电压大于阈值电压时，MOS管导通；当输入电压小于阈值电压时，MOS管截止。
2.最大耐压（BVDS）：也称为漏极-源极电压，是MOS管能够承受的最大电压。
超过最大耐压会导致MOS管损坏。
3. 最大漏源电流（IDmax）：也称为最大工作电流，是MOS管能够承受的最大漏源电流。
超过最大漏源电流会导致MOS管过载。
4.开关速度：指MOS管开关状态从导通到截至或截至到导通的速度。
开关速度越快，MOS管的应用范围越广。
5. 输电电导（gm）：也称为跨导，表示输出电流与输入电压的关系。
输电电导越高，表示MOS管的放大能力越强。
6. 导通电阻（RDSon）：也称为输出电阻，表示MOS管导通时的电阻大小。
导通电阻越小，MOS管的效率越高。
7. 溅射电容（Ciss）：也称为输入电容，表示输入端与输出端之间的电容。
溅射电容越大，输入和输出之间的相互影响越强。
二、MOS管的使用注意事项：1.静电防护：MOS管非常敏感于静电，因此在使用和存储过程中要注意防止静电的产生与积累。
在操作之前应接地，并戴防静电手套等防护措施。
2.驱动电压：MOS管的驱动电压应该在规定范围内，过高或过低的驱动电压都会影响MOS管的正常工作。
3.温度控制：MOS管的工作温度应在规定范围内，过高的温度会导致MOS管失效或寿命缩短。
4.阻流电阻：在MOS管的门极和源极之间应连接合适的阻流电阻，以避免超过最大额定电流。
5.施加电压：在使用MOS管时，应注意施加电压的波形和频率，以免超过MOS管的额定电压或导致过载。
6.绝缘层受损：MOS管的绝缘层非常薄，易受到电压击穿。

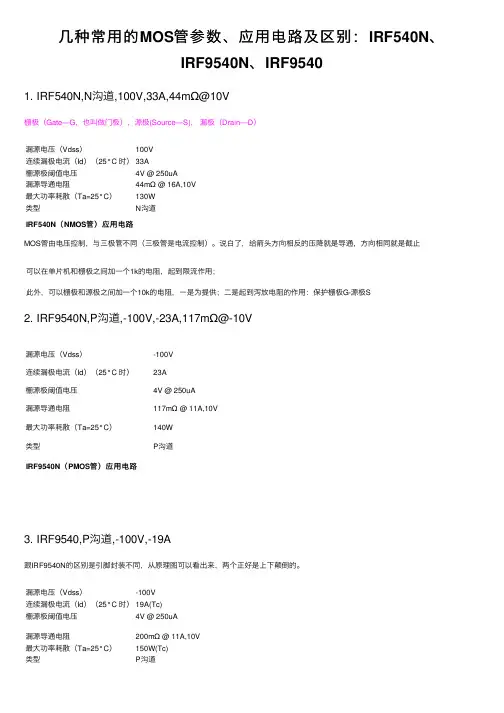

⼏种常⽤的MOS管参数、应⽤电路及区别：IRF540N、IRF9540N、IRF95401. IRF540N,N沟道,100V,33A,44mΩ@10V栅极（Gate—G，也叫做门极），源极(Source—S)，漏极（Drain—D）漏源电压（Vdss）100V连续漏极电流（Id）（25°C 时）33A栅源极阈值电压4V @ 250uA漏源导通电阻44mΩ @ 16A,10V最⼤功率耗散（Ta=25°C）130W类型N沟道IRF540N（NMOS管）应⽤电路MOS管由电压控制，与三极管不同（三极管是电流控制）。
说⽩了，给箭头⽅向相反的压降就是导通，⽅向相同就是截⽌可以在单⽚机和栅极之间加⼀个1k的电阻，起到限流作⽤；此外，可以栅极和源极之间加⼀个10k的电阻，⼀是为提供；⼆是起到泻放电阻的作⽤：保护栅极G-源极S2. IRF9540N,P沟道,-100V,-23A,117mΩ@-10V漏源电压（Vdss）-100V连续漏极电流（Id）（25°C 时）23A栅源极阈值电压4V @ 250uA漏源导通电阻117mΩ @ 11A,10V最⼤功率耗散（Ta=25°C）140W类型P沟道IRF9540N（PMOS管）应⽤电路3. IRF9540,P沟道,-100V,-19A跟IRF9540N的区别是引脚封装不同，从原理图可以看出来，两个正好是上下颠倒的。
漏源电压（Vdss）-100V连续漏极电流（Id）（25°C 时）19A(Tc)栅源极阈值电压4V @ 250uA漏源导通电阻200mΩ @ 11A,10V最⼤功率耗散（Ta=25°C）150W(Tc)类型P沟道。

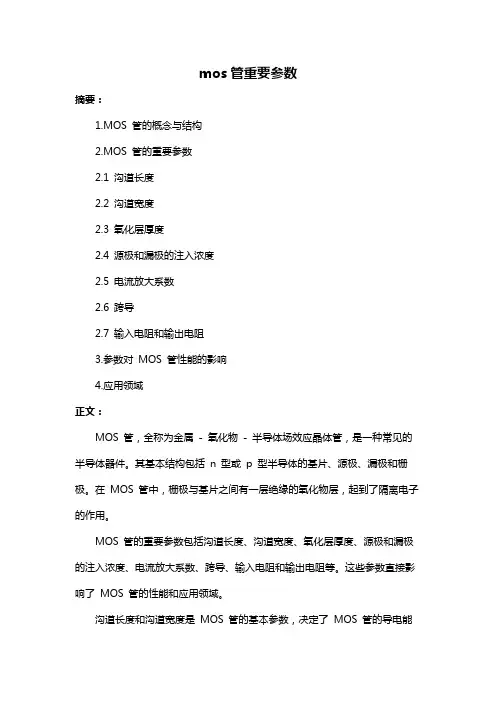

mos管重要参数
摘要：
1.MOS 管的概念与结构
2.MOS 管的重要参数
2.1 沟道长度
2.2 沟道宽度
2.3 氧化层厚度
2.4 源极和漏极的注入浓度
2.5 电流放大系数
2.6 跨导
2.7 输入电阻和输出电阻
3.参数对MOS 管性能的影响
4.应用领域
正文：
MOS 管，全称为金属- 氧化物- 半导体场效应晶体管，是一种常见的半导体器件。
其基本结构包括n 型或p 型半导体的基片、源极、漏极和栅极。
在MOS 管中，栅极与基片之间有一层绝缘的氧化物层，起到了隔离电子的作用。
MOS 管的重要参数包括沟道长度、沟道宽度、氧化层厚度、源极和漏极的注入浓度、电流放大系数、跨导、输入电阻和输出电阻等。
这些参数直接影响了MOS 管的性能和应用领域。
沟道长度和沟道宽度是MOS 管的基本参数，决定了MOS 管的导电能
力和电流密度。
氧化层厚度影响了栅极对沟道的控制能力，进而影响MOS 管的电流放大系数。
源极和漏极的注入浓度决定了MOS 管的跨导和输入电阻，而电流放大系数、跨导和输入电阻则直接影响了MOS 管的放大性能。
输出电阻主要影响MOS 管的功耗和稳定性。
这些参数对MOS 管的性能影响深远。
例如，沟道长度的增加可以提高MOS 管的电流密度，但同时也会增加MOS 管的延迟时间；沟道宽度的增加可以提高MOS 管的电流密度，但同时也会增加MOS 管的功耗。
因此，MOS 管的设计需要根据具体的应用需求，合理选择和调整这些参数。
MOS 管广泛应用于各种电子设备和系统中，如放大器、开关、振荡器、电源管理等。
MOS管参数详解及驱动电阻选择MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种常见的电子器件，广泛应用于电路中的开关和放大功能。
MOS管的性能参数对于电路设计至关重要，而驱动电阻的选择对于保证MOS管的正常工作也非常重要。
本文将详细介绍MOS管的参数及驱动电阻的选择。
首先，我们来介绍一些常见的MOS管参数。
1. 导通电阻（Rds(on)）：指的是MOS管在导通状态下的电阻值。
导通电阻越小，表示MOS管在导通状态下的损耗越小，效率越高。
2. 截止电压（Vth）：指的是MOS管在截止状态下的门源电压。
当门源电压小于截止电压时，MOS管处于截止状态，不导通电流。
3. 饱和电流（Idss）：指的是MOS管在饱和状态下的最大漏极电流。
当漏极电流小于饱和电流时，MOS管处于饱和状态。
4. 最大漏源电压（Vds(max)）：指的是MOS管可以承受的最大漏源电压。
超过这个电压，MOS管可能会被损坏。
5. 开关时间（ton/off）：指的是MOS管从截止状态到导通状态（ton）以及从导通状态到截止状态（toff）的时间。
开关时间越短，表示MOS管的开关速度越快。
了解了这些参数之后，接下来我们来讨论驱动电阻的选择。
驱动电阻通常是指用来驱动MOS管的门极电流的电阻。
选择适当的驱动电阻可以保证MOS管的正常工作。
驱动电阻的选择要考虑以下几个方面：1.驱动电流需求：根据MOS管的参数手册，了解MOS管的门极最大电流要求。
然后根据该电流要求选择驱动电阻，确保能够提供足够的驱动电流。
2.驱动速度：驱动电阻的大小直接影响到MOS管的开关速度。
较小的驱动电阻能够提供更大的电流，从而加快MOS管的开关速度。
但是过小的驱动电阻可能会增加功耗和热量。
3.稳定性：驱动电阻的稳定性也是一个重要考虑因素。
选择具有良好温度稳定性和线性特性的电阻，以确保驱动电流的稳定性。
4.功耗：驱动电阻的功耗也需要考虑。
MOS管参数详解和驱动电阻选择MOS管，全名金属氧化物半导体场效应晶体管(Metal-Oxide-Semiconductor Field-Effect Transistor)，是一种广泛应用于电子电路中的晶体管。
它具有低功耗、高开关频率、低电压驱动、高噪声抑制等特点，常被用作功率放大器和开关。
下面将详细解析MOS管的一些重要参数及其影响，以及驱动电阻的选择。
1. 阈值电压(Threshold Voltage)：阈值电压是指当MOS管工作在放大区时，控制电压达到的临界值。
它决定了MOS管的导通条件，越小表示MOS管对控制电压的敏感度越高。
2. 栅极电容(Gate Capacitance)：栅极电容是指栅极和源极之间的电容。
它是MOS管的核心特性之一，决定了MOS管的响应速度。
栅极电容越小，MOS管的开关速度越快。
3. 输出电容(Output Capacitance)：输出电容是指输出端和源极之间的电容。
它是MOS管的另一个重要特性，影响MOS管的开关频率和功耗。
输出电容越大，MOS管的开关频率越低，功耗越大。
4. 导通电阻(On-Resistance)：导通电阻是指MOS管导通时的电阻值。
它是MOS管的一个重要参数，影响功率损耗和效率。
导通电阻越小，MOS管的功率损耗和热量损失越小。
5. 驱动电阻(Drive Resistance)：驱动电阻是指用于驱动MOS管的电路中的电阻。
驱动电阻的选择对MOS管的性能和可靠性至关重要。
一般来说，驱动电阻不能过大，以保证MOS管在短时间内能够迅速充放电，提高开关速度；同时也不能过小，以避免过大的电流流过驱动电路，降低效率。
在选择驱动电阻时，需要考虑以下几个因素：1.驱动电压：驱动电阻的阻值应根据MOS管的驱动电压来确定。
一般来说，驱动电阻的阻值应小于MOS管的输入电阻，以确保能够提供足够的电流来驱动MOS管。
2.驱动能力：驱动电阻应具有足够的驱动能力，即能够提供足够的电流来驱动MOS管的栅极。
MOS管主要参数MOS管是金属氧化物半导体场效应管（Metal-Oxide-Semiconductor Field Effect Transistor，简称MOSFET）的缩写，是一种常用的半导体器件。
MOS管主要参数包括阈值电压、漏电流、开关速度、最大耗散功率、最大工作电压、最大漏极电压、最大栅极电压、动态电阻等。
1. 阈值电压（Threshold Voltage）: 阈值电压是指当栅极电压较小时，使得沟道截面面积为零的栅极电压。
通过调整栅极电压可以控制MOS管导通与关断的状态。
2. 漏电流（Leakage Current）: 漏电流是指MOS管在关断状态下，由于材料的特性而产生的漏电流。
较小的漏电流表示器件的关断状态能够更好地保持，从而提高器件的性能。
3. 开关速度（Switching Speed）: 开关速度是指MOS管从导通到关断或者从关断到导通的切换速度。
开关速度的快慢直接影响到MOS管的工作频率和功率损耗。
4. 最大耗散功率（Maximum Power Dissipation）: 最大耗散功率是指在最佳工作条件下，MOS管所能承受的最大功率。
超过该功率将导致MOS管过热，可能损坏器件。
5. 最大工作电压（Maximum Operating Voltage）: 最大工作电压是指MOS管可以正常工作的最高电压。
超过该电压会导致器件击穿，无法正常工作。
6. 最大漏极电压（Maximum Drain Voltage）: 最大漏极电压是指MOS管导通时可以承受的最大电压。
超过该电压会导致漏极电压过高，损坏MOS管。
7. 最大栅极电压（Maximum Gate Voltage）: 最大栅极电压是指MOS管可以承受的最高栅极电压。
超过该电压会导致器件击穿，无法正常工作。
8. 动态电阻（Dynamic Resistance）：动态电阻是指MOS管在开关过程中的电阻变化。
较小的动态电阻表示MOS管开关速度较快，能够更有效地实现导通与关断。
MOS各个参数详解中电华星应用白皮书八月 30,20161 极限参数:ID :最大漏源电流.是指场效应管正常工作时，漏源间所允许通过的最大电流.场效应管的工作电流不应超过ID .此参数会随结温度的上升而有所减额.IDM :最大脉冲漏源电流.体现一个抗冲击能力，跟脉冲时间也有关系，此参数会随结温度的上升而有所减额.PD :最大耗散功率.是指场效应管性能不变坏时所允许的最大漏源耗散功率.使用时，场效应管实际功耗应小于PDSM 并留有一定余量.此参数一般会随结温度的上升而有所减额.（此参数靠不住）VGS :最大栅源电压.，一般为：-20V~+20VTj :最大工作结温.通常为150 ℃或175 ℃ ，器件设计的工作条件下须确应避免超过这个温度，并留有一定裕量. （此参数靠不住）TSTG :存储温度范围.2 静态参数V(BR)DSS :漏源击穿电压.是指栅源电压VGS 为0 时，场效应管正常工作所能承受的最大漏源电压.这是一项极限参数，加在场效应管上的工作电压必须小于 V(BR)DSS . 它具有正温度特性.故应以此参数在低温条件下的值作为安全考虑. 加负压更好。
△V(BR)DSS/ △ Tj :漏源击穿电压的温度系数，一般为0.1V/ ℃.RDS(on) :在特定的 VGS (一般为 10V )、结温及漏极电流的条件下， MOSFET 导通时漏源间的最大阻抗.它是一个非常重要的参数，决定了 MOSFET 导通时的消耗功率.此参数一般会随结温度的上升而有所增大（正温度特性）. 故应以此参数在最高工作结温条件下的值作为损耗及压降计算.VGS(th) :开启电压(阀值电压).当外加栅极控制电压VGS超过VGS(th) 时，漏区和源区的表面反型层形成了连接的沟道.应用中，常将漏极短接条件下ID 等于1 毫安时的栅极电压称为开启电压.此参数一般会随结温度的上升而有所降低.IDSS :饱和漏源电流，栅极电压 VGS=0 、 VDS 为一定值时的漏源电流.一般在微安级.IGSS :栅源驱动电流或反向电流.由于MOSFET 输入阻抗很大，IGSS 一般在纳安级.、3 动态参数gfs :跨导.是指漏极输出电流的变化量与栅源电压变化量之比，是栅源电压对漏极电流控制能力大小的量度. gfs 与 VGS 的转移关系图如下图所示.Qg :栅极总充电电量.MOSFET 是电压型驱动器件，驱动的过程就是栅极电压的建立过程，这是通过对栅源及栅漏之间的电容充电来实现的，下面将有此方面的详细论述.Qgs:栅源充电电量.Qgd :栅漏充电(考虑到 Miller 效应)电量.Td(on) :导通延迟时间.从有输入电压上升到 10％开始到 VDS 下降到其幅值90％的时间 ( 参考下图 ) .Tr :上升时间.输出电压 VDS 从 90％下降到其幅值 10％的时间.Td(off) :关断延迟时间.输入电压下降到 90％开始到 VDS 上升到其关断电压时 10％的时间.Tf :下降时间.输出电压VDS 从10％上升到其幅值90％的时间( 参考下图 ) .Ciss:输入电容，Ciss= CGD + CGS ( CDS 短路).Coss :输出电容. Coss = CDS +CGD .Crss :反向传输电容. Crss = CGD .最后三个公式非常重要4 雪崩击穿特性参数这些参数是 MOSFET 在关断状态能承受过压能力的指标.如果电压超过漏源极限电压将导致器件处在雪崩状态.EAS :单次脉冲雪崩击穿能量.这是个极限参数，说明MOSFET 所能承受的最大雪崩击穿能量.IAR :雪崩电流.EAR :重复雪崩击穿能量.5 热阻:结点到外壳的热阻.它表明当耗散一个给定的功率时，结温与外壳温度之间的差值大小.公式表达⊿ t = PD* .:外壳到散热器的热阻，意义同上.:结点到周围环境的热阻，意义同上.6 体内二极管参数IS :连续最大续流电流(从源极).ISM :脉冲最大续流电流(从源极).VSD :正向导通压降.Trr :反向恢复时间.Qrr :反向恢复充电电量.Ton :正向导通时间.(基本可以忽略不计).7、一些其他的参数：Iar: 雪崩电流Ear: 重复雪崩击穿能量Eas: 单次脉冲雪崩击穿能量di/dt---电流上升率（外电路参数）dv/dt---电压上升率（外电路参数）ID(on)---通态漏极电流IDQ---静态漏极电流（射频功率管）IDS---漏源电流IDSM---最大漏源电流IDSS---栅-源短路时，漏极电流IDS(sat)---沟道饱和电流（漏源饱和电流）IG---栅极电流（直流）IGF---正向栅电流IGR---反向栅电流IGDO---源极开路时，截止栅电流IGSO---漏极开路时，截止栅电流IGM---栅极脉冲电流IGP---栅极峰值电流IF---二极管正向电流IGSS---漏极短路时截止栅电流IDSS1---对管第一管漏源饱和电流IDSS2---对管第二管漏源饱和电流Iu---衬底电流Ipr---电流脉冲峰值（外电路参数）gfs---正向跨导Gp---功率增益Gps---共源极中和高频功率增益GpG---共栅极中和高频功率增益GPD---共漏极中和高频功率增益ggd---栅漏电导gds---漏源电导K---失调电压温度系数Ku---传输系数L---负载电感（外电路参数）LD---漏极电感Ls---源极电感rDS---漏源电阻rDS(on)---漏源通态电阻rDS(of)---漏源断态电阻rGD---栅漏电阻rGS---栅源电阻Rg---栅极外接电阻（外电路参数）RL---负载电阻（外电路参数）R(th)jc---结壳热阻R(th)ja---结环热阻PD---漏极耗散功率PDM---漏极最大允许耗散功率PIN--输入功率POUT---输出功率PPK---脉冲功率峰值（外电路参数）Tj---结温Tjm---最大允许结温Ta---环境温度Tc---管壳温度Tstg---贮成温度VGSF--正向栅源电压（直流）VGSR---反向栅源电压（直流）VDD---漏极（直流）电源电压（外电路参数）VGG---栅极（直流）电源电压（外电路参数）Vss---源极（直流）电源电压（外电路参数）V（BR）GSS---漏源短路时栅源击穿电压VDS(on)---漏源通态电压VDS(sat)---漏源饱和电压VGD---栅漏电压（直流）Vsu---源衬底电压（直流）VDu---漏衬底电压（直流）VGu---栅衬底电压（直流）Zo---驱动源内阻η---漏极效率（射频功率管）Vn---噪声电压aID---漏极电流温度系数ards---漏源电阻温度系数二、在应用过程中，以下几个特性是经常需要考虑的:1、 V ( BR ) DSS 的正温度系数特性.这一有异于双极型器件的特性使得其在正常工作温度升高后变得更可靠.但也需要留意其在低温冷启机时的可靠性.2、 V ( GS) th 的负温度系数特性.栅极门槛电位随着结温的升高会有一定的减小.一些辐射也会使得此门槛电位减小，甚至可能低于0 电位.这一特性需要工程师注意MOSFET 在此些情况下的干扰误触发，尤其是低门槛电位的MOSFET 应用.因这一特性，有时需要将栅极驱动的关闭电位设计成负值(指 N 型， P 型类推)以避免干扰误触发.阈值电压是负温度系数。
mos管的主要参数
MOS管是一种金属氧化物半导体场效应管，也叫MOSFET（Metal-Oxide-Semiconductor Field Effect Transistor）。
它是电子设备中的一种重要元件，主要用于功率放大、开关控制、电源稳压等方面。
以下是MOS管的主要参数及其作用：
1. 阈值电压（Vth）：指MOS管内部电场的强度，它决定了MOS管是否导通。
如果外加电压大于阈值电压，MOS管就会导通。
2. 最大漏极电压（Vdss）：指MOS管能够承受的最大漏极电压，超过这个电压就会损坏MOS管。
3. 最大漏极电流（Idmax）：指MOS管能够承受的最大漏极电流，超过这个电流就会损坏MOS管。
4. 静态工作点（Qpoint）：指MOS管在直流条件下的工作状态，需要根据具体电路要求来确定。
5. 动态响应特性：包括开关速度、延迟时间和过渡时间等参数，决定了MOS管在高频和快速开关中的性能。
6. 热稳定性：指MOS管在高温环境下的稳定性能，一般用温度系数来衡量。
7. 输出电容（Coss）：指MOS管漏极和栅极之间的电容，影响了MOS管的开关速度和功率损耗。
在实际应用中，需要根据具体电路要求来选择合适的MOS管，通常需要考虑的因素包括电压、电流、功率、频率、温度等因素。
同时，为了确保电路的可靠性，还需要注意MOS管的静态和动态特性匹配以及防止过温等问题。
因此，掌握MOS管的主要参数并选择合适的MOS管应用于具体电路是电子工程师们的必备技能和基本功。
主要参数1.开启电压VT·开启电压（又称阈值电压）：使得源极S和漏极D之间开始形成导电沟道所需的栅极电压；·标准的N沟道MOS管，VT约为3～6V；·通过工艺上的改进，可以使MOS管的VT值降到2～3V。
