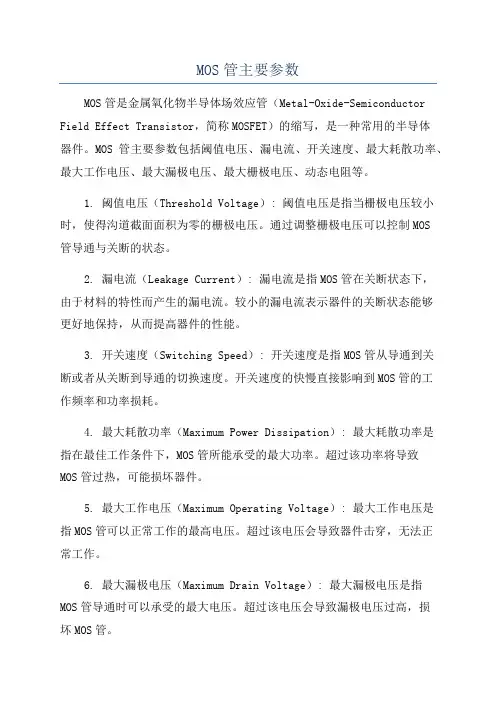

MOS管参数解释莫斯管(Metal-Oxide-Semiconductor Field Effect Transistor,简称MOSFET)是一种电子器件,常用于放大、开关和模拟电路中。
它有三个电极:栅极(Gate)、漏极(Drain)和源极(Source)。
MOS管的参数非常重要,决定了MOS管的性能和特性。
本文将详细解释MOS管的主要参数。
1. 阈值电压(Threshold Voltage):阈值电压是指当栅极电压等于源极电压时,MOS管开始导通的电压。
阈值电压可以通过改变栅极电流和源极电流来控制,影响MOS管的导通和截止特性。
2. 漏极电流(Drain Current):漏极电流是指MOS管工作时从漏极到源极的电流。
漏极电流可以通过调节栅极电压和源极电压来控制。
漏极电流是MOS管的输出电流,在放大电路中起到重要作用。
3. 开关速度(Switching Speed):MOS管的开关速度是指它从导通到截止或从截止到导通的时间。
开关速度受到MOS管内部电容和电荷传输的影响。
较高的开关速度可以使MOS管在高频应用中更为有效。
4. 导通电阻(On-resistance):导通电阻是指MOS管在导通状态下的电阻大小。
导通电阻直接影响MOS管的功耗和效率。
较低的导通电阻可以减小功率损失。
5. 对耗(Power Dissipation):对耗是指MOS管的功率损耗。
对耗主要由漏极电流和漏极电压决定,较高的对耗可能导致MOS管过热和损坏。
6. 压降(Voltage Drop):压降是指从源极到漏极之间的电压差。
压降与MOS管的电流和导通电阻有关。
较大的压降可能会影响电路的正常工作。
7. 输出容载(Output Capacitance):输出容载是指MOS管输出端的电容。
输出容载影响MOS管的开关速度和频率特性。
较大的输出容载可能导致MOS管在高频应用中的性能下降。
8. 噪声系数(Noise Figure):噪声系数是指MOS管对输入信号中的噪声的放大程度。
mos管参数解读MOS管(MOSFET)是一种基础电子元器件,广泛应用于电子线路中。
在使用MOS管时,需要了解它的一些参数,以便正确选择和使用。
第一步:了解MOS管的型号。
MOS管根据其工作方式和内部结构的不同,可以分为N沟道型和P沟道型两种。
常见的MOS管型号有IRF150N、IRFZ44N、IRF540N等。
其中IRF表示国际整流器厂商(International Rectifier),150N是该型号的电流和电压额定值。
第二步:了解MOS管的参数。
1. 额定电流(Continuous Drain Current):表示MOSFET稳态下最大允许通过电流的值,一般以DC电流为准,单位是安培(A)。
2. 额定电压(Drain-Source Voltage):表示MOSFET稳态下最大允许的电压值,一般以DC电压为准,单位是伏特(V)。
3. Threshold Voltage:表示MOSFET导通的起始电压,一般以DC电压为准,单位是伏特(V)。
4. 动态电阻(On-Resistance):表示MOSFET通电时的电路电阻值,单位是欧姆(Ω),这个值越小表示MOSFET的导通能力越好。
5. 最大功率(Maximum Power Dissipation):表示MOSFET可以承受的最大功率,一般以热阻为参考单位(单位是摄氏度/W)。
6. 端子电容(Input Capacitance):表示MOSFET内部的电容值,一般以PF为单位,这个参数越小表示MOSFET对高频信号的响应能力越好。
第三步:正确选择MOS管。
根据实际需求来选择适合的MOS管,一般需要考虑电压、电流、功率等参数的匹配,以及MOS管的配置、散热等因素。
总结以上就是关于MOS管参数的解读,通过对MOS管的型号和参数有了更深的了解后,我们可以更加准确地选择和使用MOS管,提高电路的稳定性和可靠性。
MOS管主要参数及使用注意事项MOS管是一种常用的电力器件,广泛应用于电子电路和电源装置中。
本文将介绍MOS管的主要参数及使用注意事项。
1.MOS管的主要参数(1) 导通电阻(Rds(on)):即MOS管导通时的电阻,也称为开态电阻。
导通电阻越小,MOS管导通时的功耗越小。
(2) 饱和电压(Vgs(sat)):指MOS管在饱和区时,栅极与源极间的电压差。
饱和电压越小,MOS管的导通能力越好。
(3) 压降(Vds):即栅极与源极间的电压差。
对于负载电路,要保证MOS管的压降在一定范围内,以避免过压损坏MOS管。
(4) 最大耐压(Vds(max)):指MOS管能够承受的最大电压。
在设计电源装置时,要确保MOS管的最大耐压能够满足应用需求。
(5) 最大电流(Id(max)):指MOS管能够承受的最大电流。
在设计电源装置时,要确保MOS管的最大电流能够满足应用需求。
(6) 开关速度(tf/td):指MOS管从关态到开态或从开态到关态的时间。
开关速度越快,MOS管的响应时间越短,适用于高频应用。
(1)静电防护:MOS管对静电敏感,由于静电的高压可能导致器件损坏。
在操作MOS管时,应采取防静电措施,如穿戴静电消除器或接地腕带,以保护MOS管的正常工作。
(2)温度控制:MOS管的工作温度范围一般在-55℃至150℃之间。
当环境温度超过此范围时,应采取散热措施,如加散热片或风扇,以防止MOS管过热损坏。
(3)电流限制:在设计电路时,应根据MOS管的最大电流参数选择合适的负载电阻,以确保MOS管工作在安全电流范围内。
同时,在开关MOS 管时,要注意控制电流斜率,以减小MOS管的开关损耗。
(4) 输入电压(Vgs)控制:应根据具体的MOS管型号和应用需求,选择合适的输入电压(Vgs)范围,以保证MOS管正常开关。
(5)输出负载:要在MOS管的输出端加入合适的负载电路,以防止过压、过流等情况对MOS管造成损坏。
(6) 压降控制:在设计电源装置时,要合理选择MOS管的导通电阻,并确保输入电压(Vin)和输出电压(Vout)之间的压降在规定范围内,以保证电路的稳定工作。
MOS管(金属氧化物半导体场效应管)是一种常见的半导体器件,它具有许多重要参数。
以下是其中一些重要参数:
1. 阈值电压(Vth):阈值电压是指在MOS管中形成导电通道所需的门极电压。
当门极电压高于阈值电压时,MOS管将处于导通状态。
2. 饱和漏源电流(Idsat):饱和漏源电流是指当MOS管工作在饱和区时,漏极和源极之间的电流。
这个参数决定了MOS管在饱和状态下的输出能力。
3. 前向跨导(gm):前向跨导是指MOS管输出电流与输入信号电压之间的变化率。
它表示了MOS管对输入信号的放大能力。
4. 输出电容(Cout):输出电容是指MOS管输出端的电容。
它对于高频应用非常重要,因为它决定了MOS管的截止频率和带宽。
5. 最大漏极电流(Idmax):最大漏极电流是指MOS管可以承受的最大电流。
超过这个限制可能导致器件破坏。
6. 负温度系数(TC):负温度系数表示MOS管阈值电压随温度变化的程度。
这个参数对于高温环境下的应用非常重要,因为它决定了器件在不同温度下的性能稳定性。
这些是MOS管中一些重要的参数,不同类型的MOS管可能还有其他特定的参数。
mos管参数MOS管(Metal Oxide Semiconductor Field-Effect Transistor),即金属氧化物半导体场效应晶体管,是一种常见的半导体器件,具有许多重要的参数。
以下是MOS管的主要参数:1.额定电压VRMS:指管子所能承受的高直流电压值。
2.额定电流IS:指管子所能承载的大直流电流值。
3.高耐压VSSS:指管子能够承受的高交流电压峰值。
4.小通态压降VDIF:指大允许泄漏量。
5.正向电阻rds(only):正向导电性。
6.反向电阻rdg(only):反向导电性。
7.导通延迟tdi(only):正向偏置下导通的延迟。
8.截止频率ftoff :截止状态下导通的小周期数。
9.阈值电压threshold voltage(including threshold voltages and threshtrimmed gate volts):当流过二极管的电流超过某一数值后晶体管开始饱和并逐渐减小到稳定状态时的临界电压。
10.阈值功率threshold power :当流过二极管的电流超过某一数值时晶体管开始饱和并逐渐减少到稳定状态时的临界功率。
11.存储温度范围TSTG:器件设计的工作条件下须确应避免超过这个温度,并留有一定裕量。
12.静态参数V(BR)DSS:漏源击穿电压,是指栅源电压VGS为0时,场效应管正常工作所能承受的最大漏源电压,是一项极限参数,加在场效应管上的工作电压必须小于V(BR)DSS。
13.△V(BR)DSS/△Tj :漏源击穿电压的温度系数,一般为0.1V/℃。
14.R DS(on):在特定的VGS(一般为10V)、结温及漏极电流的条件下,MOSFET导通时漏源间的最大阻抗。
15.V GS(th):开启电压(阀值电压),此参数一般会随结温度的上升而有所降低。
16.I DSS:饱和漏源电流,栅极电压VGS=0、VDS为一定值时的漏源电流。
以上是mos管的一些重要参数,不同的mos管参数可能会有所不同。
常用全系列场效应管MOS管型号参数封装资1.IRF系列:IRF540N、IRF840、IRF3205等IRF系列是一种N沟道MOS管,具有低电源电流和高开关速度特点,可以工作在高频率下。
常用的封装有TO-220、TO-247、D2-Pak等。
-IRF540N参数:导通电阻:0.077Ω最大耗散功率:150W最大漏电流:50μA最大栅源电压:100V最大漏源电压:100V最大栅极电荷:49nC-IRF840参数:导通电阻:0.85Ω最大耗散功率:125W最大漏电流:10μA最大栅源电压:500V最大漏源电压:500V最大栅极电荷:90nC-IRF3205参数:导通电阻:8mΩ最大耗散功率:110W最大漏电流:250μA最大栅源电压:20V最大漏源电压:55V最大栅极电荷:75nC2.IRFP系列:IRFP250N、IRFP460等IRFP系列是一种P沟道MOS管,具有低导通电阻和高开关速度特点,适合高频率下的应用。
常用的封装有TO-247、TO-3P等。
-IRFP250N参数:导通电阻:0.095Ω最大耗散功率:200W最大漏电流:250μA最大栅源电压:100V最大漏源电压:200V最大栅极电荷:73nC-IRFP460参数:导通电阻:0.27Ω最大耗散功率:180W最大栅源电压:500V最大漏源电压:500V最大栅极电荷:123nC3.IRL系列:IRL540N、IRL3713等IRL系列是一种低电平驱动的MOS管,具有低导通电阻和高开关速度特点,适合低电平驱动电路。
常用的封装有TO-220、D2-Pak等。
-IRL540N参数:导通电阻:0.054Ω最大耗散功率:120W最大漏电流:50μA最大栅源电压:55V最大漏源电压:100V最大栅极电荷:32nC-IRL3713参数:导通电阻:7.5mΩ最大耗散功率:60W最大漏电流:50μA最大栅源电压:20V最大栅极电荷:20nC以上是常用全系列场效应管MOS管型号参数封装资的介绍,不同型号的MOS管具有不同的特点和适用场景,用户可以根据实际需求选择适合的型号和封装方式。
mos管cp参数MOS管CP参数MOS管(Metal Oxide Semiconductor Field Effect Transistor)是一种常见的功率场效应管,用于控制电流的放大和开关。
CP参数则是指MOS管的主要电性能参数,用于描述其工作特性和性能。
下面将详细介绍MOS管的CP参数及其意义。
1. 导通电阻(Rds(on)):导通电阻是CP参数中最重要的一个指标,它表示MOS管在导通状态下的电阻大小。
导通电阻越小,表示MOS管在导通状态下能够提供更低的电阻,从而减小功耗和热损失。
2. 截止电压(Vgs(th)):截止电压是指当MOS管的栅极电压低于该值时,MOS管处于截止状态,无法导通电流。
截止电压的大小直接影响到MOS管的开启和关闭速度。
3. 饱和电流(Id(on)):饱和电流是指当MOS管处于导通状态时,通过漏极的电流大小。
饱和电流越大,表示MOS管能够承受更大的电流负载。
4. 最大漏极电压(Vds(max)):最大漏极电压是指MOS管能够承受的最大漏极电压。
超过这个电压,MOS管可能会受到损坏。
5. 最大耗散功率(Pd(max)):最大耗散功率是指MOS管能够承受的最大功率。
超过这个功率,MOS管可能会因过热而损坏。
6. 开启时间(ton)和关闭时间(toff):开启时间和关闭时间分别表示MOS管从截止状态到导通状态和从导通状态到截止状态所需的时间。
开启时间和关闭时间的长短直接影响到MOS管的开关速度和工作频率。
7. 输入电容(Ciss):输入电容是指MOS管的栅极和源极之间的电容。
输入电容越大,表示MOS管对输入信号的变化更为敏感。
8. 输出电容(Coss):输出电容是指MOS管的漏极和源极之间的电容。
输出电容越大,表示MOS管对输出信号的变化更为迟钝。
9. 反馈电容(Crss):反馈电容是指MOS管的栅极和漏极之间的电容。
反馈电容越大,表示MOS管对反馈信号的耦合效应更强。
这些CP参数既是衡量MOS管性能的重要指标,也是选型和设计电路时需要考虑的关键因素。
MOS管主要参数及使用注意事项MOS管(金属氧化物半导体场效应晶体管)是一种常用的半导体器件,用于电子电路中的开关和放大。
它具有很多不同的参数和特点,使用时需要注意一些关键事项。
以下是关于MOS管主要参数及使用注意事项的详细介绍。
一、MOS管的主要参数:1.阈值电压(VTH):也称为开关电压,是决定MOS管是否导通的重要参数。
当输入电压大于阈值电压时,MOS管导通;当输入电压小于阈值电压时,MOS管截止。
2.最大耐压(BVDS):也称为漏极-源极电压,是MOS管能够承受的最大电压。
超过最大耐压会导致MOS管损坏。
3. 最大漏源电流(IDmax):也称为最大工作电流,是MOS管能够承受的最大漏源电流。
超过最大漏源电流会导致MOS管过载。
4.开关速度:指MOS管开关状态从导通到截至或截至到导通的速度。
开关速度越快,MOS管的应用范围越广。
5. 输电电导(gm):也称为跨导,表示输出电流与输入电压的关系。
输电电导越高,表示MOS管的放大能力越强。
6. 导通电阻(RDSon):也称为输出电阻,表示MOS管导通时的电阻大小。
导通电阻越小,MOS管的效率越高。
7. 溅射电容(Ciss):也称为输入电容,表示输入端与输出端之间的电容。
溅射电容越大,输入和输出之间的相互影响越强。
二、MOS管的使用注意事项:1.静电防护:MOS管非常敏感于静电,因此在使用和存储过程中要注意防止静电的产生与积累。
在操作之前应接地,并戴防静电手套等防护措施。
2.驱动电压:MOS管的驱动电压应该在规定范围内,过高或过低的驱动电压都会影响MOS管的正常工作。
3.温度控制:MOS管的工作温度应在规定范围内,过高的温度会导致MOS管失效或寿命缩短。
4.阻流电阻:在MOS管的门极和源极之间应连接合适的阻流电阻,以避免超过最大额定电流。
5.施加电压:在使用MOS管时,应注意施加电压的波形和频率,以免超过MOS管的额定电压或导致过载。
6.绝缘层受损:MOS管的绝缘层非常薄,易受到电压击穿。

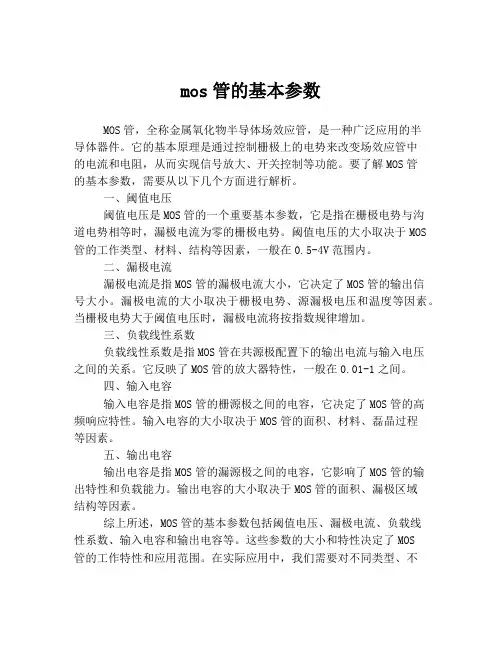

mos管的基本参数MOS管,全称金属氧化物半导体场效应管,是一种广泛应用的半导体器件。
它的基本原理是通过控制栅极上的电势来改变场效应管中的电流和电阻,从而实现信号放大、开关控制等功能。
要了解MOS管的基本参数,需要从以下几个方面进行解析。
一、阈值电压阈值电压是MOS管的一个重要基本参数,它是指在栅极电势与沟道电势相等时,漏极电流为零的栅极电势。
阈值电压的大小取决于MOS 管的工作类型、材料、结构等因素,一般在0.5-4V范围内。
二、漏极电流漏极电流是指MOS管的漏极电流大小,它决定了MOS管的输出信号大小。
漏极电流的大小取决于栅极电势、源漏极电压和温度等因素。
当栅极电势大于阈值电压时,漏极电流将按指数规律增加。
三、负载线性系数负载线性系数是指MOS管在共源极配置下的输出电流与输入电压之间的关系。
它反映了MOS管的放大器特性,一般在0.01-1之间。
四、输入电容输入电容是指MOS管的栅源极之间的电容,它决定了MOS管的高频响应特性。
输入电容的大小取决于MOS管的面积、材料、磊晶过程等因素。
五、输出电容输出电容是指MOS管的漏源极之间的电容,它影响了MOS管的输出特性和负载能力。
输出电容的大小取决于MOS管的面积、漏极区域结构等因素。
综上所述,MOS管的基本参数包括阈值电压、漏极电流、负载线性系数、输入电容和输出电容等。
这些参数的大小和特性决定了MOS管的工作特性和应用范围。
在实际应用中,我们需要对不同类型、不同品牌的MOS管进行测试和评估,以选择合适的器件并合理设计电路,以达到预期效果。
mos管重要参数
摘要:
1.MOS 管的概念与结构
2.MOS 管的重要参数
2.1 沟道长度
2.2 沟道宽度
2.3 氧化层厚度
2.4 源极和漏极的注入浓度
2.5 电流放大系数
2.6 跨导
2.7 输入电阻和输出电阻
3.参数对MOS 管性能的影响
4.应用领域
正文:
MOS 管,全称为金属- 氧化物- 半导体场效应晶体管,是一种常见的半导体器件。
其基本结构包括n 型或p 型半导体的基片、源极、漏极和栅极。
在MOS 管中,栅极与基片之间有一层绝缘的氧化物层,起到了隔离电子的作用。
MOS 管的重要参数包括沟道长度、沟道宽度、氧化层厚度、源极和漏极的注入浓度、电流放大系数、跨导、输入电阻和输出电阻等。
这些参数直接影响了MOS 管的性能和应用领域。
沟道长度和沟道宽度是MOS 管的基本参数,决定了MOS 管的导电能
力和电流密度。
氧化层厚度影响了栅极对沟道的控制能力,进而影响MOS 管的电流放大系数。
源极和漏极的注入浓度决定了MOS 管的跨导和输入电阻,而电流放大系数、跨导和输入电阻则直接影响了MOS 管的放大性能。
输出电阻主要影响MOS 管的功耗和稳定性。
这些参数对MOS 管的性能影响深远。
例如,沟道长度的增加可以提高MOS 管的电流密度,但同时也会增加MOS 管的延迟时间;沟道宽度的增加可以提高MOS 管的电流密度,但同时也会增加MOS 管的功耗。
因此,MOS 管的设计需要根据具体的应用需求,合理选择和调整这些参数。
MOS 管广泛应用于各种电子设备和系统中,如放大器、开关、振荡器、电源管理等。
MOS管主要参数
1.开启电压VT
·开启电压(又称阈值电压):使得源极S和漏极D之间开始形成导电沟道所需的栅极电压;
·标准的N沟道MOS管,VT约为3~6V;
·通过工艺上的改进,可以使MOS管的VT值降到2~3V。
2. 直流输入电阻RGS
·即在栅源极之间加的电压与栅极电流之比
·这一特性有时以流过栅极的栅流表示
·MOS管的RGS可以很容易地超过1010Ω。
3. 漏源击穿电压BVDS
·在VGS=0(增强型)的条件下,在增加漏源电压过程中使ID开始剧增时的VDS称为漏源击穿电压BVDS
·ID剧增的原因有下列两个方面:
(1)漏极附近耗尽层的雪崩击穿
(2)漏源极间的穿通击穿
·有些MOS管中,其沟道长度较短,不断增加VDS会使漏区的耗尽层一直扩展到源区,使沟道长度为零,即产生漏源间的穿通,穿通后
,源区中的多数载流子,将直接受耗尽层电场的吸引,到达漏区,产生大的ID
4. 栅源击穿电压BVGS
·在增加栅源电压过程中,使栅极电流IG由零开始剧增时的VGS,称为栅源击穿电压BVGS。
5. 低频跨导gm
·在VDS为某一固定数值的条件下,漏极电流的微变量和引起这个变化的栅源电压微变量之比称为跨导
·gm反映了栅源电压对漏极电流的控制能力
·是表征MOS管放大能力的一个重要参数
·一般在十分之几至几mA/V的范围内
6. 导通电阻RON
·导通电阻RON说明了VDS对ID的影响,是漏极特性某一点切线的斜率的倒数
·在饱和区,ID几乎不随VDS改变,RON的数值很大,一般在几十千欧到几百千欧之间
·由于在数字电路中,MOS管导通时经常工作在VDS=0的状态下,所以这时的导通电阻RON可用原点的RON来近似
·对一般的MOS管而言,RON的数值在几百欧以内
7. 极间电容
·三个电极之间都存在着极间电容:栅源电容CGS 、栅漏电容CGD和漏源电容CDS ·CGS和CGD约为1~3pF
·CDS约在0.1~1pF之间
8. 低频噪声系数NF
·噪声是由管子内部载流子运动的不规则性所引起的
·由于它的存在,就使一个放大器即便在没有信号输人时,在输出端也出现不规则的电压或电流变化
·噪声性能的大小通常用噪声系数NF来表示,它的单位为分贝(dB)
·这个数值越小,代表管子所产生的噪声越小
·低频噪声系数是在低频范围内测出的噪声系数
·场效应管的噪声系数约为几个分贝,它比双极性三极管的要小。
