RJ45接头图文并茂—最详细

网络RJ45水晶头接头接法局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

网线常用的有：双绞线、同轴电缆、光纤等。

双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP-Unshielded Twisted pair）作为布线的传输介质来组网。

UPT网线由一定长度的双绞线和RJ45水晶头组成。

双绞线由８很不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

在EIA／TIA-568准中，将双绞线按电气特性区分为：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上的。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ45水晶接头前端有8个凹僧，简称“SE”（Position，位置）。

凹槽内的金属触点共有8个，简称“8C”（Contact，触点），因此业界对此有“8P8C”的别称。

特别需要注意的是RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1--8，序号对于网络连线菲常重要，不能搞错。

双绞线的最大传输距离为100ｍ。

如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器。

如安装4个中继器连接5个网段，则最大传输距离可达500ｍ。

EIA/TIA的布线标准中规定了两种双绞线的线序568A 与568B。

标准868B：绿白——１，绿——２，橙白——３，蓝——４，蓝白——５，橙——６，棕白——７，棕——８标准５６８Ｂ：橙白——１，橙——２，绿白——３，蓝——４，蓝白——５，绿——６，棕白——７，棕——８为了保持最佳的兼容性，普遍采用EIA/TIA568B来制作网线。

RJ45接口通常用于数据传输，最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型(例如：RJ11也是接头的一种类型，不过它是电话上用的);RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即：直通线、交插线。

10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，网卡上以及Hub 上接口的外观为8 芯母插座，如图：RJ45接口pc端的，网线为8 芯公插头10 100base tx RJ45接口引脚定义如下RJ45接口引脚定义PinNameDescription1．TX+Tranceive Data+ (发信号+)2．TX-Tranceive Data- (发信号-)3．RX+Receive Data+ (收信号+)4．n/cNot connected (空脚)5．n/cNot connected (空脚)6．RX-Receive Data- (收信号-)7．n/cNot connected (空脚)8．n/cNot connected (空脚)RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法(线序)，分别称作T568A 线序和T568B 线序。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按T568A 线序接，另一端按T568B 线序接，即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据;2. 集线器←—→集线器;3. 交换机←—→交换机。

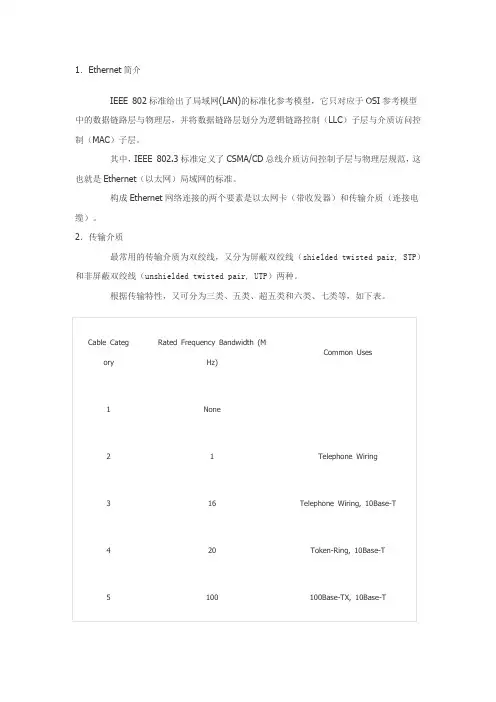

1．Ethernet简介IEEE 802标准给出了局域网(LAN)的标准化参考模型，它只对应于OSI参考模型中的数据链路层与物理层，并将数据链路层划分为逻辑链路控制（LLC）子层与介质访问控制（MAC）子层。

其中，IEEE 802.3标准定义了CSMA/CD总线介质访问控制子层与物理层规范，这也就是Ethernet（以太网）局域网的标准。

构成Ethernet网络连接的两个要素是以太网卡（带收发器）和传输介质（连接电缆）。

2．传输介质最常用的传输介质为双绞线，又分为屏蔽双绞线（shielded twisted pair, STP）和非屏蔽双绞线（unshielded twisted pair, UTP）两种。

根据传输特性，又可分为三类、五类、超五类和六类、七类等，如下表。

（2）双绞线与水晶头(RJ-45公口)的连接方法有两种标准，一是T-568B（常用），二是T-568A，如下图：（3）平行线（Straight through cable）与交叉线（Crossover cable）由于存在以上两种标准，一根双绞线的两头都可以采取任一标准与RJ-45水晶头进行连接，于是出现了平行线与交叉线的差别。

平行线是指双绞线的两头采取同一标准（通常是T-568B）与水晶头进行连接，内部不交叉的接线方法。

交叉线则是指双绞线的两头采取不同标准（一端采用T-568B，另一端采用T-568A）与水晶头进行连接，4对线在内部都要交叉（包括不使用的蓝对和棕对），如下表：平行线与交叉线用于不同场合和不同通信设备的互连，关键是要通过双绞线将互连的两个设备的Tra nsmit+与Receive+连通，Transmit－与Receive－连通，这样两个设备才能正常地进行网络通信。

一般而言，平行线用于连接到Hub或Switch，交叉线则用于对等的两个通信设备的直连，这是因为对等的通信设备的接口定义通常采用同一标准，一个简单的例子是，假设计算机以太网卡的Transmit和R eceive信号与RJ-45引脚的对应关系如下：那么两台计算机如果使用一根双绞线进行直连通信，则需要采用交叉线，如下图所示：有的网卡接口电路设计为可以根据需要自动对双绞线进行交叉或非交叉处理，这时采用平行线或交叉线都可以。

RJ45型网卡接口10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，网卡上以及 Hub 上接口的外观为 8 芯母插座，如图：RJ45接口pc端的，网线为 8 芯公插头10 100base tx RJ45接口引脚定义如下RJ45接口引脚定义Pin Name Description1TX+Tranceive Data+(发信号+)2TX-Tranceive Data-(发信号-)3RX+Receive Data+(收信号+)4n/c Not connected(空脚)5n/c Not connected(空脚)6RX-Receive Data-(收信号-)7n/c Not connected(空脚)8n/c Not connected(空脚)RJ45型网线插头RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

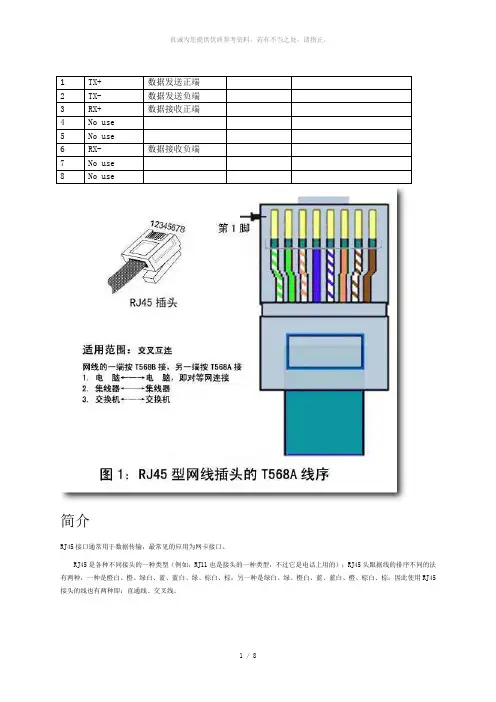

图1：RJ45 型网线插头的 T568A 线序接法示意图T568AT568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。

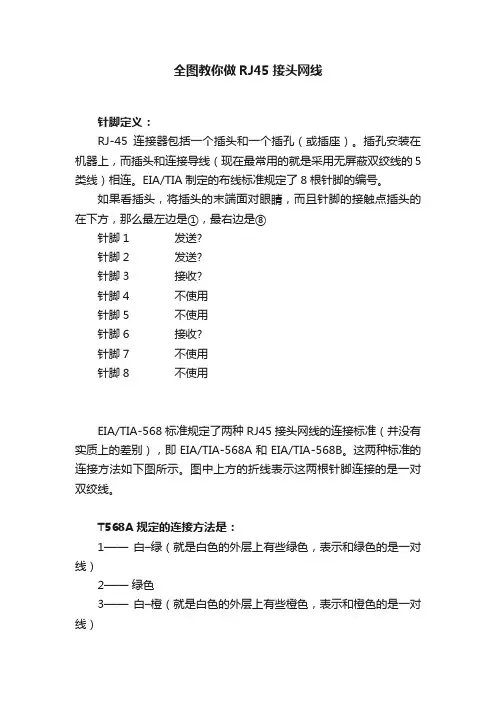

全图教你做RJ45接头网线针脚定义：RJ-45连接器包括一个插头和一个插孔（或插座）。

插孔安装在机器上，而插头和连接导线（现在最常用的就是采用无屏蔽双绞线的5类线）相连。

EIA/TIA制定的布线标准规定了8根针脚的编号。

如果看插头，将插头的末端面对眼睛，而且针脚的接触点插头的在下方，那么最左边是①，最右边是⑧针脚1 发送?针脚2 发送?针脚3 接收?针脚4 不使用针脚5 不使用针脚6 接收?针脚7 不使用针脚8 不使用EIA/TIA-568标准规定了两种RJ45接头网线的连接标准（并没有实质上的差别），即EIA/TIA-568A和EIA/TIA-568B。

这两种标准的连接方法如下图所示。

图中上方的折线表示这两根针脚连接的是一对双绞线。

T568A规定的连接方法是：1——白–绿（就是白色的外层上有些绿色，表示和绿色的是一对线）2——绿色3——白–橙（就是白色的外层上有些橙色，表示和橙色的是一对线）4——蓝色5——白–蓝（就是白色的外层上有些蓝色，表示和蓝色的是一对线）6——橙色7——白–棕（就是白色的外层上有些棕色，表示和棕色的是一对线）8——棕色T568B规定的连接方法是：1——白–橙2——橙色3——白–绿4——蓝色5——白–蓝6——绿色7——白–棕（就是白色的外层上有些棕色，表示和棕色的是一对线）8——棕色在通常的工程实践中，T568B使用得较多。

不管使用哪一种标准，一根5类线的两端必须都使用同一种标准。

这里特别要强调一下，线序是不能随意改动的。

例如，从上面的连接标准来看，1和2是一对线，而3和6又是一对线。

但如果我们将以上规定的线序弄乱，例如，将1和3用作发送的一对线，而将2和4用作接收的一对线，那么这些连接导线的抗干扰能力就要下降，误码率就可能增大，这样就不能保证以太网的正常工作。

1 准备2 转被剥线3 抽出外套层4 露出4对电缆5 按序号排好6 排列整齐7 剪断8 剪断后9 放入插头10 准备压实11A 压紧11B 压紧大功告成两机对连网线的制作：电缆线的一端电缆线的另一端针脚1————————针脚3针脚2————————针脚6针脚3————————针脚1针脚6————————针脚2。

网线水晶头接法和线序（图文详解）网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

还是建议设计者严格按照这个顺序，这样可以保证网络的最佳运行状态。

所以，如果我们去维修网络的话，一定要好好的看一下原来的旧水晶头按照什么方式来制作的，我们按照它的顺序做就是了，因为我们只是制作一个水晶头，所以要“入乡随俗”，否则，就必须两头开刀，都重新按照标准制作一遍。

网线模块制作几种网线的水晶头接法图解我按了这普通“正常的”网线模块，像以下的这种的顺序来按，也是不通，显示没插入网线..测了好几次，后来我同事昨天去看一下，也搞了很久，2个小时左右回来了，我问他怎么搞的，他说要相反就通了...没什么注明的。

单单一个模块的(空白的，生产商也太简便了一点吧)。

我晕了，大家以后要买网线模块就买以下介绍的这种哈（这种是比较正规的）。

哈哈网线模块制作开始：先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。

再来认识一下打线的工具：下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。

露出了四组双绞线：将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。

下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。

将其他的线都按照一样的方式打好所有的线都打好后就可以将模块装到86盒面板上了1）一一对应接法。

即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。

但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。

这种网线一般是用在集线器或交换机与计算机之间的连接。

（2）1－3、2－6交叉接法。

虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。

这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。

这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

8No use简介RJ45接口通常用于数据传输，最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型（例如：RJ11也是接头的一种类型，不过它是电话上用的）；RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：直通线、交叉线。

RJ45型网卡接口10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，网卡上以及 Hub 上接口的外观为 8 芯母插座，如图：RJ45接口pc端的，网线为 8 芯公插头。

RJ45型网线插头RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

图1：RJ45 型网线插头的 T568A 线序接法示意图T568A 线序的适用范围：这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。

如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1 ————绿白2 ————绿3 ————橙白4 ————蓝5 ————蓝白6 ————橙7 ————棕白8 ————棕图2：RJ45 型网线插头的 T568B 线序接法示意图T568B 线序的适用范围：一、直连线互连网线的两端均按 T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的 WAN 口3. 电脑←—→ADSL 路由器的 LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按 T568B 接，另一端按 T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1 ————橙白2 ————橙3 ————绿白4 ————蓝5 ————蓝白6 ————绿7 ————棕白8 ————棕温馨提示：最好仔细阅读后才下载使用，万分感谢！。
