2019-2020学年第一学期期末考试《土木工程制图》大作业
- 格式:doc
- 大小:3.19 MB
- 文档页数:12

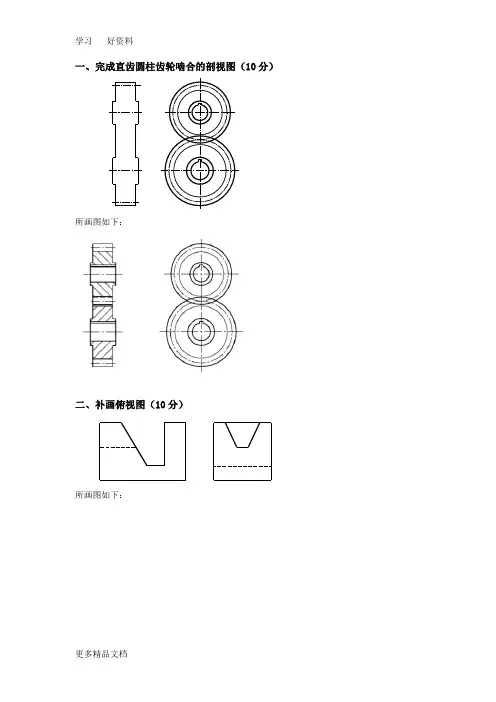

《工程制图》期末试卷1.标注平面图形的尺寸(10分)
2.参考立体图,补画三视图中的漏线(10分)
3.参考立体图,补画三视图中的漏线(10分)
4.求平面图形的实形(10分)
5.补画左视图(10分)
6.补全主视图和左视图上的漏线(10分)
7.已知主视图与俯视图,补画左视图(10分)
8.补画主视图上的漏线(10分)
9.补画主视图和左视图上的漏线(10分)
10.标注组合体的尺寸(1:1从图中量取尺寸)(10分)
《工程制图》试卷答案1.解题过程和步骤:
2.解题过程和步骤
3.解题过程和步骤
4.解题过程和步骤
5.解题过程和步骤
6.解题过程和步骤:
7.解题过程和步骤:
8.解题过程和步骤:
9.解题过程和步骤:
10.解题过程和步骤:。

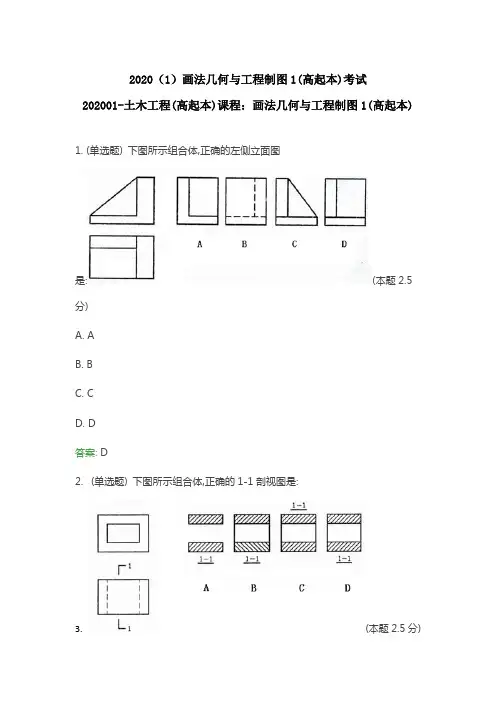

2020(1)画法几何与工程制图1(高起本)考试202001-土木工程(高起本)课程:画法几何与工程制图1(高起本) 1. (单选题) 下图所示组合体,正确的左侧立面图是:(本题2.5分)A. AB. BC. CD. D答案: D2. (单选题) 下图所示组合体,正确的1-1剖视图是:3.(本题2.5分)A. AB. BC. CD. D答案: B3. (单选题) 下图所示组合体,正确的1-1断面图是:(本题2.5分)A. AB. BC. CD. D答案: A4. (单选题) 下图中已知组合体正面图和侧面图,正确的平面图是:(本题2.5分)A. AB. BC. CD. D答案: D5. (单选题) 下图为截切后正圆柱的三面投影,正确的H面投影是:(本题2.0分)A. AB. BC. CD. D答案: C6. (单选题) 下图所示圆锥被正垂面P所截,其截交线的形状是:(本题2.0分)A. 三角形B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线答案: B7. (单选题) 下图所示三棱柱与半球相贯,相贯线的空间形状是:(本题2.0分)A. 圆曲线、椭圆与椭圆的组合B. 空间曲线C. 圆曲线、圆曲线与圆曲线的组合D. 椭圆、椭圆与椭圆的组合答案: C8. (单选题) 在下图中已知形体的三面投影图,则与其吻合的轴测图是:(本题2.0分)A. AB. BC. CD. D答案: D9. (单选题) 下图所示六棱锥被正垂面P所截,其截交线的形状是:(本题2.0分)A. 三角形B. 五边形C. 六边形D. 七边形答案: D10. (单选题) 下图所示正垂面圆O的水平投影是:(本题2.0分)A. 直线B. 椭圆C. 圆D. 双曲线答案: B11. (单选题) 下图所示的曲面是:(本题2.0分)A. 柱面B. 锥面C. 回转面D. 螺旋面答案: D12. (单选题) 下图所示AB直线与三角形CDE平面的相对几何关系是:(本题2.0分)A. AB在三角形CDE内B. AB与三角形CDE相交不垂直C. AB与三角形CDE垂直D. AB与三角形CDE平行答案: D13. (单选题) 下图所示A、D两点是:(本题2.0分)A. V面投影重影点B. H面投影重影点C. W面投影重影点D. 非投影重影点答案: C14. (单选题) 下图所示五棱柱表面上一点K,其正确的侧面投影是:(本题2.0分)A. AB. BC. CD. D答案: B15. (单选题) 下图所示AB直线是:(本题2.0分)A. 水平线B. 正平线C. 侧平线D. 一般倾斜直线答案: D16. (单选题) 在下面的投影图中,反映线段实长的投影是:(本题2.0分)A. a'b'B. b'c'C. acD. 无答案: A17. (单选题) 下图所示AB、CD两直线的相对几何关系是:(本题2.0分)A. 平行B. 相交C. 相交垂直D. 交错答案: B18. (单选题) 下图所示AB、CD两直线的相对几何关系是:(本题2.0分)A. 平行B. 相交垂直C. 相交不垂直D. 交错答案: D19. (单选题) 下图所示ABCDE平面的类型是:(本题2.0分)A. 正垂面B. 铅垂面C. 侧垂面D. 一般倾斜平面答案: B20. (单选题) 下图所示K点在球面上的位置是:(本题2.0分)A. 球面的左下前部B. 球面的右下前部C. 球面的左上前部D. 球面的左上后部答案: D21. (单选题) 轴测投影是根据什么原理投射得到的:(本题2.0分)A. 平行投影B. 中心投影C. 正投影D. 斜投影答案: A22. (单选题) 下图所示正平面P与三角形平面ABC的交线是:(本题2.0分)A. 正平线B. 水平线C. 铅垂线D. 一般倾斜直线答案: A23. (单选题) 下图所示P、Q两平面的相对几何关系是:(本题2.0分)A. 平行B. 垂直C. 相交D. 不确定答案: B24. (单选题) 下图为球面被两个正垂面切割,其切口的空间形状是:(本题2.0分)A. 椭圆曲线与椭圆曲线的组合B. 椭圆曲线与双曲线的组合C. 圆曲线与圆曲线的组合D. 矩形与椭圆曲线的组合答案: C25. (多选题) 关于投影法及视图,下列说法正确的是( )。
吉林大学网络教育学院2019-2020学年第一学期期末考试《土木工程材料》大作业学生姓名专业层次年级学号学习中心成绩年月日作业完成要求:大作业要求学生手写,提供手写文档的清晰扫描图片,并将图片添加到word 文档内,最终wod文档上传平台,不允许学生提交其他格式文件(如JPG,RAR等非word 文档格式),如有雷同、抄袭成绩按不及格处理。
一、名词解释(每小题2分,共10分)1、烧结普通砖:凡以黏土、页岩、煤矸石和粉煤灰、建筑渣土、淤泥、污泥等为主要原料,经成型、焙烧而成的砖,称为烧结普通砖。
需要指出的是,烧结普通砖中的黏土砖,因其毁田取土,能耗大、块体小、施工效率低,砌体自重大,抗震性差等缺点,在我国主要大、中城市及地区已被禁止使用。
需重视烧结多孔砖、烧结空心砖的推广应用,因地制宜地发展新型墙体材料。
利用工业废料生产的粉煤灰砖、煤矸石砖、页岩砖等以及各种砌块、板材正在逐步发展起来,应将逐渐取代普通烧结砖。
2、石灰爆裂:石灰爆裂是指砖中夹杂有石灰石,砖吸收水分后,由于石灰逐渐熟化膨胀而产生的爆裂现象。
3、泛霜:泛霜是指粘土原料中的可溶性盐类,随着砖内水分蒸发而在砖表面产生的盐析现象,一般为白色粉末,常在砖表面形成絮团状斑点。
4、抗风化性能:抗风化性是指能抵抗干湿变化、冻融变化等气候作用的性能。
5、烧结多孔砖:烧结多孔砖是以粘土、页岩、煤矸石、粉煤灰、淤泥(江河湖淤泥)及其它固体废弃物等为主要原料,经焙烧而成,主要用于建筑物承重部位。
二、问答题(每小题8分,共64分)1、什么是新拌砂浆的和易性?它包括哪两方面的含义?如何测定与表示?砂浆的和易性对工程质量有何影响?如何改善砂浆的和易性?答:砂浆的和易性包括流动性和保水性两方面的含义。
砂浆的流动性是指砂浆在自重或外力作用下产生流动性的性质,也称为稠度。
流动性用砂浆稠度仪测定,以沉入量表示。
砂浆的保水性是指新拌砂浆保持其内部水分不泌出流失的能力。
砂浆的保水性用砂浆分层度仪测定,以分层度表示。

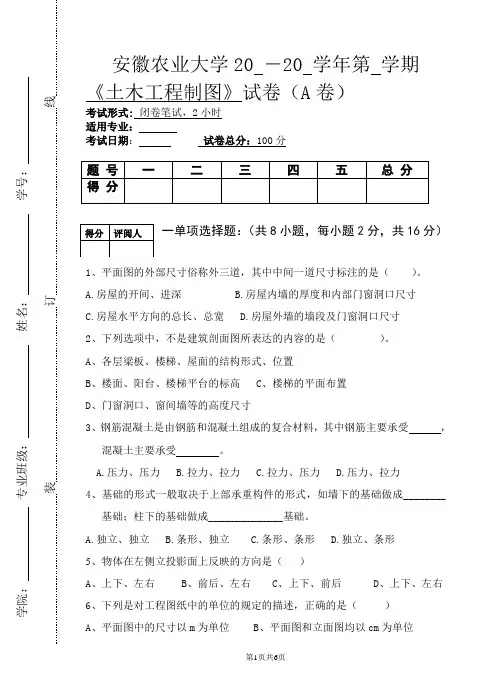

安徽农业大学20 ―20 学年第 学期 《土木工程制图》试卷(A 卷)考试形式: 闭卷笔试,2小时 适用专业:考试日期: 试卷总分:100分一单项选择题:(共8小题,每小题2分,共16分)1、平面图的外部尺寸俗称外三道,其中中间一道尺寸标注的是( )。
A.房屋的开间、进深 B.房屋内墙的厚度和内部门窗洞口尺寸 C.房屋水平方向的总长、总宽 D.房屋外墙的墙段及门窗洞口尺寸2、下列选项中,不是建筑剖面图所表达的内容的是( )。
A 、各层梁板、楼梯、屋面的结构形式、位置B 、楼面、阳台、楼梯平台的标高C 、楼梯的平面布置D 、门窗洞口、窗间墙等的高度尺寸3、钢筋混凝土是由钢筋和混凝土组成的复合材料,其中钢筋主要承受 ,混凝土主要承受。
A.压力、压力B.拉力、拉力C.拉力、压力D.压力、拉力 4、基础的形式一般取决于上部承重构件的形式,如墙下的基础做成________基础;柱下的基础做成______________基础。
A.独立、独立B.条形、独立C.条形、条形D.独立、条形 5、物体在左侧立投影面上反映的方向是( )A 、上下、左右B 、前后、左右C 、上下、前后D 、上下、左右 6、下列是对工程图纸中的单位的规定的描述,正确的是( )A 、平面图中的尺寸以m 为单位B 、平面图和立面图均以cm 为单位学院: 专业班级: 姓名: 学号:装 订 线C、立面标高均以mm为单位D、除标高以m为单位外,平面图和立面图尺寸标注均以mm为单位7、右方图例,说明()。
A、该建筑物室外的相对标高为2.95mB、该建筑物室外的绝对标高为2.95mC、该建筑物室内的相对标高为2.95mD、该建筑物室内的绝对标高为2.95m8、下列四组视图中,正确的一组视图是()二、填空题(每空1分,共15空,共15分)1、建筑图中的尺寸除_____________及______________以米为单位外,其他一律以毫米为单位;2、尺寸的组成包括: 、、、。
XXX 2019-2020学年第一学期期末考试《土木工程材料》大作业答案烧结普通砖是一种常见的建筑材料,它是通过在高温下将粘土和其他原料烧结而成的。
这种砖具有较高的强度和耐久性,通常用于建造房屋的外墙和内墙。
2、石灰爆裂石灰爆裂是指在石灰石制品中出现的一种缺陷,它是由于石灰石中存在的水分在加热过程中膨胀而导致的。
这种缺陷会影响石灰石制品的强度和耐久性。
3、泛霜泛霜是指在建筑物表面出现的一种白色粉末状物质,它是由于水分和其他化学物质在表面反应而产生的。
泛霜会影响建筑物的美观度和耐久性。
4、抗风化性能抗风化性能是指建筑材料在长期暴露在自然环境中所表现出的抵抗风化的能力。
这种性能对于建筑材料的耐久性和使用寿命有着重要的影响。
5、烧结多孔砖烧结多孔砖是一种常见的建筑材料,它是通过在高温下将粘土和其他原料烧结而成的。
这种砖具有较高的孔隙率和较低的密度,通常用于建造轻质墙体和隔墙。
二、问答题(每小题8分,共64分)1、新拌砂浆的和易性是指砂浆的易于加工和施工的性质。
它包括流动性和可塑性两个方面的含义。
流动性是指砂浆在流动过程中的流动性能,可塑性是指砂浆在施工过程中的可塑性能。
测定和表示新拌砂浆的和易性通常采用坍落度试验和承载力试验。
砂浆的和易性对工程质量有着重要的影响,它会影响砂浆的强度、密实度和耐久性等性能。
改善砂浆的和易性可以采用添加剂和调整砂浆的配合比等方法。
2、大多数大理石不宜用于建筑物的室外装饰,主要是由于大理石的化学成分和结构特性使其容易受到酸雨和空气污染的侵蚀,导致表面产生裂纹和腐蚀。
此外,大理石的颜色和纹理较为单一,不利于室外装饰的美观效果。
3、在土木工程设计和施工中选择天然石材时,应考虑石材的物理性质、化学性质、结构性质和装饰效果等方面的原则。
物理性质包括密度、吸水率、抗压强度等;化学性质包括耐酸碱性、耐腐蚀性等;结构性质包括纹理、裂隙等;装饰效果包括颜色、光泽度等。
4、根据室内墙面及地面、室外墙面与墙面浮雕以及广场地面的饰面要求,可以选用花岗岩、大理石、石灰石等天然石材。
2019-2020学年第一学期考试卷试卷编号:(A)卷土木工程制图Ⅰ课程课程类别:必考生注意事项:1、本试卷共 4 页,总分100分,考试时间120分钟。
2、作图要求准确,图线粗细分明,保留作图线。
3、考试结束后,考生不得将试卷、答题纸和草稿纸带出考场。
一、基本题(每题8分,共16分)1、已知AC与BD垂直相交,2、求作平面ABC与DEF之间补全BD的水平投影。
的交线,并判别其可见性。
二、已知等腰△ABC与H面的倾角α=30°,顶点A位于底边BC的前上方,其高为25mm。
用换面法求作△ABC的两投影。
(本题12分)三、求作棱柱体被平面截切后的水平投影。
(本题18分)四、求作圆柱体被平面截切后的水平投影。
(本题16分)五、求作圆台左侧挖切圆柱槽后的水平投影和侧面投影。
(本题14分)六、补全组合体水平投影和侧面投影图中的漏缺图线。
(本题14分)七、求作2-2剖面图(半剖)。
(本题10分)2019-2020学年第一学期考试卷评分标准试卷编号: (A )卷土木工程制图Ⅰ 课程 课程类别:必考生注意事项:1、本试卷共 4 页,总分 100 分,考试时间 120 分钟。
2、作图要求准确,图线粗细分明,保留作图线。
3、考试结束后,考生不得将试卷、答题纸和草稿纸带出考场。
一、基本题(每题8分,共16分)1、已知AC 与BD 垂直相交,2、求作平面ABC 与DEF 之间补全BD 的水平投影。
的交线,并判别其可见性。
二、已知等腰△ABC 与H 面的倾角α=30°,顶点A 位于底边BC 的前上方,其高为25mm 。
用换面法求作△ABC 的两投影。
(本题12分)分 44三、求作棱柱体被平面截切后的水平投影。
(本题18分)四、求作圆柱体被平面截切后的水平投影。
(本题16分)2分; ABC 积聚性方向线2分; a1’ 2分; a 2分;ABC 的水平投影1, a ’ 2分;ABC 的正面投影1分。
本题评分标准:1、水平投影轮廓线4分;2、正垂面与3个水平面交线3×1.5分;3、正平面的积聚性2.5分;4、正垂面与2个侧垂面交线2×2分;5、其余3根棱线3×1分;五、求作圆台左侧挖切圆柱槽后的水平投影和侧面投影。
吉林大学网络教育学院2019-2020学年第一学期期末考试《土木工程材料》大作业学生姓名专业层次年级学号学习中心成绩年月日作业完成要求:大作业要求学生手写,提供手写文档的清晰扫描图片,并将图片添加到word 文档内,最终wod文档上传平台,不允许学生提交其他格式文件(如JPG,RAR等非word 文档格式),如有雷同、抄袭成绩按不及格处理。
一、名词解释(每小题2分,共10分)1、烧结普通砖:凡以黏土、页岩、煤矸石和粉煤灰、建筑渣土、淤泥、污泥等为主要原料,经成型、焙烧而成的砖,称为烧结普通砖。
需要指出的是,烧结普通砖中的黏土砖,因其毁田取土,能耗大、块体小、施工效率低,砌体自重大,抗震性差等缺点,在我国主要大、中城市及地区已被禁止使用。
需重视烧结多孔砖、烧结空心砖的推广应用,因地制宜地发展新型墙体材料。
利用工业废料生产的粉煤灰砖、煤矸石砖、页岩砖等以及各种砌块、板材正在逐步发展起来,应将逐渐取代普通烧结砖。
2、石灰爆裂:石灰爆裂是指砖中夹杂有石灰石,砖吸收水分后,由于石灰逐渐熟化膨胀而产生的爆裂现象。
3、泛霜:泛霜是指粘土原料中的可溶性盐类,随着砖内水分蒸发而在砖表面产生的盐析现象,一般为白色粉末,常在砖表面形成絮团状斑点。
4、抗风化性能:抗风化性是指能抵抗干湿变化、冻融变化等气候作用的性能。
5、烧结多孔砖:烧结多孔砖是以粘土、页岩、煤矸石、粉煤灰、淤泥(江河湖淤泥)及其它固体废弃物等为主要原料,经焙烧而成,主要用于建筑物承重部位。
二、问答题(每小题8分,共64分)1、什么是新拌砂浆的和易性?它包括哪两方面的含义?如何测定与表示?砂浆的和易性对工程质量有何影响?如何改善砂浆的和易性?答:砂浆的和易性包括流动性和保水性两方面的含义。
砂浆的流动性是指砂浆在自重或外力作用下产生流动性的性质,也称为稠度。
流动性用砂浆稠度仪测定,以沉入量表示。
砂浆的保水性是指新拌砂浆保持其内部水分不泌出流失的能力。
砂浆的保水性用砂浆分层度仪测定,以分层度表示。
《土木工程制图》题库1制图的基本知识和基本技能一、单项选择题,将正确答案填写在括号内。
1. 在土木工程制图中,除了遵守建筑工程制图标准和某些行业标准外,还必须遵守的国家标准为:( )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准答案:C2. 由国家职能部门制定、颁布的制图标准,是国家级的标准,简称国标。
国标的代号为:( )A. ISOB. GBC. StandardD. ANSI答案:B3. 图纸上的各种文字如汉字、字母、数字等,必须按规定字号书写,字体的号数为:( )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号答案:A4. 在字体的号数系列中,字体的号数值是其前一个号数值的:( )A. 1.2倍B. 2倍C. 3倍D. 2倍答案:B5. 图纸上的汉字必须按规定书写为长仿宋体,其字高为字宽的:( )A. 1.5倍B. 3倍C. 2倍D. 1倍答案:C6. 绘制工程图应使用制图标准中规定的幅面尺寸,其中A2幅面的尺寸为:( )A. 594 841B. 210 297C. 420 594D. 297 420答案:C7. 绘制工程图应使用制图标准中规定的幅面尺寸,其中A4幅面的尺寸为:( )A. 594 841B. 210 297C. 420 594D. 297 420答案:B8. 位于图纸左侧内、外边框之间的长条是图纸的装订边,其大小为:( )A. 25mmB. 15mmC. 20mmD. 10mm答案:A9. 绘图比例是:( )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数答案:A10. 如果物体的长度为1000mm,绘图比例是1:20,则在绘图时其长度应取:( )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm,绘图比例是1:20,则在其图形上长度标注的尺寸数字为:A. 100B. 1000C. 50D. 20答案:B12. 比例尺是三棱柱形的,按比例画图时,应使用比例尺,它的作用是:( )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线答案:A13. 粗实线的用途为:( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案:B14. 中粗虚线的用途为:( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案:C15. 粗线、中粗线和细线的宽度比率为:( )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:1答案:D16. 虚线由短画和短间隔组成,如下图所示,其短画的长度a的值应取:( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm答案:C17. 点画线由长画、短间隔和点组成,如下图所示,其长画的长度a的值应取:( )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm答案:C18. 右图中直径尺寸注法错在:( )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外答案:C19. 右图中直径尺寸注法错在:( )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在:( )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线答案:D21. 绘图仪器中分规的主要作用是:( )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段答案:C22. 徒手画图草图时:( )A. 只是不需要固定图纸,其它与仪器图相同B. 可以了草随意一些C. 所有图线一样,没有粗中细线型的要求D. 画线靠徒手,定位靠目测,必须保持线型明确,比例协调答案:D2投影的基本知识23. 工程上常用的图示方法中使用最广泛的是那一种?( )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法答案:A24. 下面关于轴测投影的说法哪一个是正确的?( )A. 直观性强,有一定的度量性B. 最具有真实感,但作图太繁杂费时C. 绘图简便,有立体感,无度量性D. 绘图简便,度量性好,无立体感答案:A25. 正投影法是指:( )A. 投射线都相交于投射中心,投射出形体投影的方法B. 投射线互相平行且垂直于投影面,投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面,投射出形体投影的方法答案:B26. 多面正投影法的优点是:( )A. 直观性强B. 富有立体感和真实感C. 绘图简便,立体感强D. 绘图简便,度量性好答案:D27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质?( )A. 同素性B. 从属性C. 积聚性D. 平行性答案:D28. 下面哪一个性质不是平行投影法特有的基本性质?( )A. 平行性B. 定比性C. 相似性D. 接合性答案:C29. 平行投影法中图形的相仿性是指:( )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性答案:C30. 三面投影图在度量关系上有:( )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐答案:C31. 三面投影图中水平投影反映形体的:( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案:B32. 三面投影图中正面投影反映形体的:( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案:C33. 三面投影图中侧面投影反映形体的:( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案:D3点、直线、平面的投影34. 如果A点在V投影面上,则:( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案:B35. 如果A点在H投影面上,则:( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案:C36. 如果A点在W投影面上,则:( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案:A37. 右图中两直线的相对几何关系是:( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案:A38. 右图中两直线的相对几何关系是:( )A. 相交B. 交错C. 平行D. 无法判断答案:C39. 右图中两直线的相对几何关系是:( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案:A40. 右图中两直线的相对几何关系是:( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案:D41. 右图中两直线的相对几何关系是:( )A. 相交B. 交错C. 平行D. 无法判断答案:B42. 右图中两直线的相对几何关系是:( )A. 相交B. 交错C. 平行D. 交错垂直答案:B43. 右图所示平面的类型是:( )A. 水平面B. 正平面C. 侧垂面D. 任意倾斜平面(一般位置平面)答案:D44. 右图所示平面的类型是:( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案:A45. 右图所示平面的类型是:( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案:B46. 右图所示平面的类型是:( )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面答案:B4轴测图1.有2个轴的轴向变形系数相等的斜轴测投影称为( )。
二、已知矩形ABCD的一边AD为水平线,真长AD=40mm,与V面倾角β=30º,且顶点D位于A点的右前方;其邻边AB与直线EF相交于B,试完成该矩形ABCD的两面投影。
(16分)三、求作三棱柱被平面截切后的侧面投影。
(15分)四、求作圆锥被平面截切后的水平投影和侧面投影。
(15分)六、补全组合体投影图中漏缺的图线。
(16分)七、补全组合体的2-2剖面图(10分)2019-2020学年第一学期考试卷试卷编号: (A )卷工程制图基础 课程 课程类别:必修 闭卷(√)开卷( ): 考试日期: 年 月 日题号 一 二 三 四 五 六 七 总分累分人签名题分 12 16 15 15 16 16 10 100 得分考生注意事项:1、本试卷共4页,总分100分,考试时间120分钟。
2、考试结束后,考生不得将试卷、答题纸和草稿纸带出考场。
3、考试要求:作图准确,图线粗细分明,保留作图线(底稿线)。
一、求作两平面间的交线,并判别其可见性(12分) 。
得分 评阅人到记过及以上处分将不授予学士学位,愿承担由此引起的一切后果。
专业 班级 学号 学生签名:评分标准:1、 正确作出交线的两个端点的水平投影,得6分;2、 作出两交点水平投影连线,2分;3、 水平投影可见性,每段线0.5分,小计4分。
二、已知矩形ABCD的一边AD为水平线,真长AD=40mm,与V面倾角β=30º,且顶点D位于A点的右前方;其邻边AB与直线EF相交于B,试完成该矩形ABCD的两面投影。
(16分)得分评阅人评分标准:1、作出水平线AD两面投影,得6分;2、定比作图确定b’,得4分;3、作出AB两投影连线,得2分;4、作出矩形其余两边的两面投影,得4分。
三、求作三棱柱被平面截切后的侧面投影。
(15分)得分评阅人评分标准:1、作出正垂面3条截交线侧面投影,得4.5分;2、作出侧平面3条截交线侧面投影,得4.5分;3、作出截平面间交线2分;4、作出三棱柱上、下底面的侧面投影1分、三条棱线的侧面投影各3分,小计4分。
土木工程制图期末考试试卷1一、填空(每空1分,共20分)1、建筑总平面图中标注的尺寸是以_______为单位,一般标注到小数点后_____位;其它建筑图样(平、立、剖面)中所标注的尺寸则以_______为单位;标高都以_______为单位.2、总平面图是用来表示整个建筑基地的总体布局,包括______________________ ________________________________________________________等情况.《国家制图标准》规定:总平面图的常用比例应为_________,________,________.3、总平面图中新建房屋的层数标注在_____________,一般低层、多层用_____表示,高层用________表示.4、建筑立面图是平行于建筑物各个立面(外墙面)的正投影图,主要用来表达____________________________________________________________________.5、立面图中用加粗实线表示___________,用粗实线表示_______________.6、建筑结构按使用的材料不同,可分为___________、__________、___________.7、为了保护钢筋、防止锈蚀、防火,及加强钢筋与混凝土的粘结力,在构件中的钢筋的外面要留有保护层.梁、柱的保护层最小厚度为_________,板和墙的保护层厚度为_________,且不应小于受力筋的__________.8、钢屋架的结构详图是表示__________________________________________二、单项选择题(每小题2分,共20分)1、根据《房屋建筑制图统一标准》(GB/T50001-2001)工程字体采用().A、宋体B、长仿宋体C、黑体D、楷体2、土建工程图采用三种线宽:粗线、中粗线、细线,其线宽比例为().A、4:2:1B、3:2:1C、5:2:1D、1:1:13、采用1:50比例作图,图形上标注的尺寸为100mm,则物体的实际尺寸为().A、100MMB、5000MMC、500MMD、50000MM4、工程图纸一般是采用___________原理绘制.().A、中心投影法B、平行投影法C、斜投影法D、正投影法5、在三面正投影图中,H面投影反映物体的().A、左、右和前、后方位B、左、右和上、下方位C、前、后和上、下方位D、左、右6、正等测图的轴间角均为().A、90°B、30°C、150°D、120°7、AutoCAD中,应用倒角命令“chamfer”进行倒角操作时:()A、不能对多段线对象进行倒角B、可以对样条曲线对象进行倒角C、不能对文字对象进行倒角D、不能对三维实体对象进行倒角8、在AutoCAD中默认存在的命名图层过滤器不包括:()A、显示所有图层B、显示所有使用图层C、显示所有打印图层D、显示所有依赖于外部参照的图层9、在AutoCAD中,可以设置“实时助手”在以下情况自动显示:()A、单一命令B、新命令和增强命令C、在不需要时D、不仅对话框10、在AutoCAD中绘制土木工程图经常需要使用多线.由于一次绘出的多线被当作一个实体对待,因此对多线的编辑应该使用命令:( )A、break B 、mleditC、explode D 、trim三、简答题(每小题3分,共12分)1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?2、何为全剖面图?一般适用于什么情况?3、何为建筑详图?建筑详图有哪几种常用图样?4、剖面图与断面图有何不同?四、画出1-1剖面图(15分)五、画出局部平面图中定位轴线的圆圈并标注定位轴线编号.(6分)六、在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中,完成:(7分)(1)画出砖及混凝土图例.(2)注出大放脚高度.注出基础底面的标高,注出室外地面的标高-0.850米,室内地面标高 0.000米.七、根据楼梯剖面图完成楼梯底层平面图和标准层平面图(20分)一、填空:1、米、两、毫米、米2、新建房屋的位置、朝向及周围环境的情况、1:500、1:1000、1:2000.3、右上角、点数、数字4、房屋的外部造型、门窗位置及形式,墙面装修、阳台、雨蓬等部分的材料和做法.5、地平线、最外轮廓线.6、钢筋混凝土结构、钢结构、混合结构7、25mm、10-15mm, 直径8、钢屋架的形式和大小、型钢的规格、杆件的组合和连接情况、屋架简图、屋架详图、杆件详图、连接板详图、预埋件详图.二、单选题1-5 BABDA 6-10 DCCBB三、简答题1、一般用中粗短斜线绘制,其倾斜方向与尺寸线成顺时针45度角,长度宜为2-3mm.2、全剖面图是用一个剖切面把物体整个切开后所画出的剖面图.适用于一个剖切面剖切后就能把内部形状表示清楚的物体.3、建筑详图是为详细表达建筑节点及建筑构、配件的形状、材料、尺寸及做法,而用较大的比例画出的图形.建筑详图常用图样有楼梯详图、门窗详图、外墙身详图、卫生间详图等.4、剖面图不仅需画出剖切面位置的图形,而且要画出剖切面后面沿剖视方向可见的物体轮廓线;而断面图只需画出剖切面位置的断面图形.四、画出1-1剖面图(15分)1—1剖面五、画出局部平面图中定位轴线的圆圈并标注定位轴线编号.(6分)六、在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中,完成:(7分)七、根据楼梯剖面图完成楼梯底层平面图和标准层平面图(20分)底层平面图1:60标准层平面图1:60。
吉林大学网络教育学院2019-2020学年第一学期期末考试《土木工程制图》大作业
学生姓名专业
层次年级学号
学习中心成绩
年月日
作业完成要求:大作业要求学生手写,提供手写文档的清晰扫描图片,并将图片添加到word 文档内,最终wod文档上传平台,不允许学生提交其他格式文件(如JPG,RAR等非word 文档格式),如有雷同、抄袭成绩按不及格处理。
作图题(每小题10分,共100分)
AB是一般位置直线CD是投影面平行线EF是投影面垂直线GH是投影面垂直线
7、
8、
已知条件够抄完整没图已知ABCD两条直线相交CD投影求线段AB投影没直接影响,所已知条件:AB 条水平线求面投影比较容易解:∵AB条水平线∴所百H面(水平投影面)a′b′反度映实形(实)且与V、W 投影面倾斜作图: a′b′向V面(投影面)向引垂直作图线没左视问图投影高平齐制约所取任意位置答条水平线ab即线段AB面投影
9、
10、。
土木工程制图_同济大学中国大学mooc课后章节答案期末考试题库2023年1.砖混结构中设置圈梁和构造柱的目的是方便砌筑。
参考答案:错误2.基础图中,被剖切到的基础墙、柱轮廓线,应画成中粗线。
参考答案:错误3.基础图是表示建筑物室内地面以下基础部分的平面布置和详细构造的图样。
参考答案:正确4.组合体容许存在少量的点接触或线接触。
参考答案:错误5.基础梁的中心线采用以下哪种线型绘制()参考答案:粗单点长划线6.组合体的构型设计最常用的方法包括叠加式、切割式和组合式。
参考答案:正确7.同三视图一样,六视图之间仍然存在“长对正、高平齐、宽相等”的三等规律。
参考答案:正确8.镜像视图等同于底面图。
参考答案:错误9.根据《房屋建筑制图统一标准》,房屋的视图包括:平面图、正立面图、左侧立面图、右侧立面图、背立面图和底面图。
参考答案:错误10.根据《房屋建筑制图统一标准》的视图配置,背立面图位于左侧立面图的()参考答案:左方11.根据《建筑制图投影法》的视图配置,底面图位于()参考答案:正立面图的上方12.当图形较小,画点画线有困难时,可用细实线来代替。
参考答案:正确13.双点长画线的两端可以是点,也可以是线段。
参考答案:错误14.图线不得穿过尺寸数字,不可避免时,应将尺寸数字处的图线断开。
参考答案:正确15.较小的尺寸应离轮廓线较近,较大的尺寸线离轮廓线较远。
参考答案:正确16.尺寸线采用以下哪种线宽参考答案:0.25b17.下列不属于构件的是()参考答案:隔墙18.室内环境下的构件保护层厚度大于露天环境。
参考答案:错误19.下列不属于配件的是()参考答案:基础20.房屋建筑制图标准规定,中实线一般用于主要可见轮廓线。
参考答案:错误21.框架结构中常以()为定位轴线参考答案:柱22.砖混结构中常以()为定位轴线参考答案:墙体23.组合体尺寸标注的步骤是:先标注总尺寸,再标注定位尺寸和定形尺寸。
参考答案:错误24.能够表示构件实际大小尺寸的图纸是()参考答案:结构施工图25.建筑剖面图中,在每一层的楼、地面以及楼梯休息平台面应注上标高。
