仪器校准及产品测试规范一、校准1.1校准件的选用（1）根据不同的产品接头形式，如N型、SMA型、DIN(7/16)，我公司常用校准方式有2种，一种为SMA型校准，一种为N型校准，根据不同产品输入输出接头形式选用不同的校准件，我公司常见接头形式及配置具体如下：1.2校准方法和步骤1.2.1校准方法：（1）校准前先检查仪器通电、开机显示等是否正常（2）将仪器按电缆配置，以及附件配置进行连接，并使电缆自然弯曲放置，确保完好连接并连接正确无误（3）再根据不同产品，按《调试作业指导书》规定要求设置仪器，S参数、带宽、频点、功率、扫描点，驻波（回波）参考线设置等（4）确认各项设置符合要求后准备校准1.2.2校准步骤：1.2.2.1 N 型校准步骤第一步：PORT1端口的校准将仪器按键面板按→→→→将校准件“OPEN ”件与电缆Port 1端口完好连接，按，待该软键上出现“√”时，将“OPEN ”取下，再将“Short”件与电缆Port 1端口完好连接，按键，待该软键上出现“√”时，将“Short ”取下，再将“Load ”件与电缆Port 1端口完好连接，按键，待该软键上出现“√”时，将“Load”取下,PORT1端口校准完成，将各校准件PORT2端口如上操作。
第二步：PORT2端口的校准将各校准件按如上方法接到PORT2端口，往下操作，校准PORT2端口，略。
第三步：直通校准将仪器电缆PORT1和PORT2用“直通”对接，按键，待该软键上出现“√”时，按直通校准完成。
第四步：观察校准值根据仪器所设置相关频点，观察S11、S22通道，如果设置为驻波，显示值应接近1.00，回波值应大于55 dB 以上，S21通道损耗值应接近0.00dB,方可认为校准正确。
第五步:校准、设置保存与调用（1）保存：按硬件，再按软菜单→向下键→ Save as ”对话框，选择需要保存文件的路径，按对应产品型号将校准设置文件命名，按保存校准设置。
网络分析仪的校准和S参数测量1.戴上接地手镯（任何人，任何时候！）2.接通电源（把源放到工作台上）。
你需要开启4个“Line/Power”按钮。
3.根据需要把连接器和额外的电缆接到网络分析仪。
用网络分析仪电缆时要非常仔细，不要使它们过份弯曲。
]4校准网络分析仪（仅S11或S22反射测量）。
a.按你使用的连接器类型选择校准套件。
b.设置频率范围。
在STIMULUS控制上按start，键入所要的起始频率。
对停止频率重复同样步骤c.拿走校准装置腾清桌面。
然后在屏幕的软键菜单上按MORE，接着按DELETE CAL SET，最后选择一个数字。
d.选择校准类型。
通常是CAL1-7mm，因为这是连接到网络分析仪的电缆类型。
e.选择S11-1端口或S22-1端口（取决于你要使用的电缆）。
f.提示你把校准标准放到电缆终端。
它们在木盒中。
1.从短路块开始（贴有标志）。
连接短路块，按软键SHORT，在进行测量时（很快）SHORT有下划线。
取下短路块，把塑料盖放到标准上，并找到开路块。
2.开路块。
它的长度与短路块相同，但直径较小并在末端有一个孔。
按OPEN，等到O PEN有下划线，取下开路块，将塑料盖放到原处。
3.找到负载标准。
这是盒中长而光滑的圆柱。
把它接上并按LOAD，按BROADBAN D，再按DONE LOADS。
假设我们的负载在整个校准频率范围都很精确，因此这是“宽带的”标准。
放好塑料盖，将所有标准放回盒中。
（注意！这些标准又小又贵，如果丢失我们就没有其它标准了。
）省略隔离测量。
i.按SAVE 1-port CAL。
按一个数字，这是你要保存校准设置的位置。
它应回答“Correction ON”。
ii.检查校准。
最坏情况通常是开路，因而要再次放上开路标准。
在FORMAT菜单上按SMITH CHART。
应在smith图右边看到一个小点，但也可能看到的是一条短线。
用同样方法检查短路和负载。
对于短路，应在smith图左边看到一个点。
R3765网路分析仪操作手册R3765/67G网络分析仪操作手册一,前面板说明1.POWERSWITCH电源开关2.SOURCE信号源输出端子TESTPORT1.2.3.4四极测试端子3.A/BPORT测试输入端子4.DISPLAY显示板5.BACKLIGHT显示板背光开关6.FLOPPYDISKDRIVE软盘机(3.5吋)7.ACTIVECHANNELBLOCK量测通道的设定区CH1/CH2/CH3/CH48.RESPONSEBLOCK量测条件数据分析设定区9.STIMULUSBLOCK信号源的频率10.INSTRUMENTSTATEBLOCK本机系统接口设定区11.GP-IBBLOCK计算机控制设定区12.ENTRYBLOCK数值/标志移动设定区13.SOFTKEY软件功能键14.SOFTMANAUAL软件菜单可由软件功能键来选择设定二,背面板说明1.KEYBOARDCONNECT键盘连接端子,可输入抬头,储存名称,文字输入等2.VIDEOCONNECTVGA信号输出端子,可连接显示器3.PRINTERCONNECT打印机连接端子4.PARALLELI/OCONNECT并列I/O端子,作自动控制通信用5.RS-232CONNECT9PINRS-232端子,可接受计算机控制6.GP-IBCONNECTGP-IB接口端子,可与其它机器,计算机连接控制使用7.ACCONNECTAC电源输入端子,保险丝在上方8.TESTSETCONNECT测试设定端子9.PROBECONNECTDC±12V量测用电源10.10MHzOUT(OPT)CONNECT10MHz基准频率,输出端,预定端子11.EXTERNALSTDINCONNECT外部基准频率输入端12.TESTPORT1BLAS测试端1的偏压输入端(MAX±30V0.5ADC)13.FUSEHOLD测试端1的保险丝14.TESTPORT2BLAS测试端2的偏压输入端/MAX±30V0.5ADC)15.FUSEHOLD测试端2的保险丝16.FAN散热风扇三.画面表示说明1.RERALTIME日期,时间显示2.CHANNEL通道表示CH1/CH2/CH3/CH43.PRAMETERTEST测量参数表示S11/S12/S21/S224.FORMAT 测量模式表示5.SCALREFERANCE纵坐标参考位准表示6.SCAL/DIV纵坐标格数表示,每格10Db7.LOADMENUAL内部软盘机档案表示8.ACTIVATEMARKER量测标志值表示9.MARKERLIST量测标志列表表示10.SOFTMENUAL软件功能键11.ACTIVATEAERA功能键输入区12.STATEAREA本机状态表示区13.TRACEAREA时基线波形表示区BELWINDOW名称及档案文字表示15.START/CENTER信号源的起始/中心频率表示16.POWER/CW信号源的功率输出表示17.STOP/SPAN信号源的终止/频宽表示˙按键功能说明1.ACTIVECHANNELBLOCK量测通道选择区(1)〔CH1〕押CH1可选择CH3量测通道的设定(2)〔CH2〕押CH2可选择CH4量测通道的设定2.ENTRYBLOCK(1)数值输入区〔0〕~〔9〕数字键〔.〕小数点〔-〕负符号〔BS〕回复键〔ENTRYOFF〕数值输入删除键※以上输入数值后,要按单位键才算完成输入(2)单位键〔GHz〕(109)P(10-12)〔MHz〕(106)n(10-9)〔KHz〕(10³)μ(10-6)〔X1〕(100)〔X1〕(100)(3)STEPKEY〔↑〕〔↓〕数值上下调整键,不必再押单位键(4)DATAKNOB数值设定旋转钮,不必再押单位键3.STIMULUSBLOCK信号源设定区(1)[MENU〕信号源设定键{POWER}输入功率及输出端的设定{SWEEPTIME}扫描时间的设定,AUTO设定时,由量测SPAN来决定{SWEEPTYPE}扫描模式设定{TRIGGER}扫描触发模式设定(参照②){POINTS}扫描点数设定3,6,11,21,51,101,201,301,401,601,801,1201点数{COUPLEDCHON/OFF}CH1和CH2量测关系一致或不同设定开关{CWFREQ}POWER 扫描时的载波频率设定{RESTART}重新量测扫描键(2)[START〕启始扫描设定(启始频率)启始频率及启始POWER的设定,在时域ON时,时间轴的启始位置设定,(3)[STOP〕结束扫描的设定(结束频率)(4)[CENTER〕中心扫描点的设定(中心频率)(5)[SPAN〕扫描频宽设定※扫描范围是由〔START〕〔STOP〕和〔CENTER〕〔SPAN〕来设定①POWERMENU输出功率的设定{POWER}频率扫描时的输出功率设定调整{ATTENUATORPORT1}PORT1的衰减值设定(OPT10){ATTENUATORPORT2}PORT2的衰减值设定(OPT10){ATTENUATORPORT3}PORT3的衰减值设定(OPT10/11)②TRIGGERMENU 触发模式设定{CONTINUOUS}连续触发扫描{SINGLE}单一触发扫描{HOLD}暂停扫描{INTTRIG}依据信号源自动触发扫描开始{EXTTRIG}依据外部同步信号触发扫描,外部同步信号在背面板I/O端子的18PIN输入(PILSE1MS以上){TRIGGERDELAY}延迟触发信号的时间设定,扫描开始4.RESPONSEBLOCK量测区(1)〔MEAS〕量测方式设定{S11REFLFWD}输入端S11设定,量测反射顺向{S21TRANSFWD}输入端S21设定,量测传输顺向{S12TRANSREV}输入端S12设定,量测传输反向{S22REFLREV}输入端S22设定,量测反射逆向{S11S21FWD}输入端S11和S21量测设定{S22S12REV}输入端S22和S12量测设定{SUBMEASON/OFF}副量测窗口开启设定{CONVERSION〔〕}量测阻抗S参数变换设定(参照③)※R3765CG/R3767CG+OPT11时{S11(PORT1)}量测参数S11设定{S22(PORT2)}量测参数S22设定{S33(PORT3)}量测参数S33设定{S21(P2←P1)}量测参数S21设定{S21(P2→P1)}量测参数S12设定{S31(P1→P3)}量测参数S31设定{S13(P1←P3)}量测参数S13设定{S32(P2→P3)}量测参数S32设定{S23(P2←P3)}量测参数S23设定{TEST-PORTCONNECTION(P1-P2)}量测端P1和P2连续切换{TEST-PORTCONNECTION(P1-P3)}量测端P1和P3连续切换{TEST-PORTCONNECTION(P2-P3)}量测端P2和P3连续切换{TWINMEAS}选择双参数同时量测{S11S21(P2←P1)}S11,S21双量测设定{S22S12(P2→P1)}S22,S12双量测设定{S11S31(P1→P3)}S11,S31双量测设定{S33S13(P1←P3)}S33,S13双量测设定{S22S32(P2→P3)}S22,S32双量测设定{S33S23(P2←P3)}S33,S23双量测设定③参数变换设定{Z(REFL)}依组抗变换量测反射特性变换式=1+ρ/1-ρxZO{Z(TRANS)}依组抗变换量测传送特性变换式=2(1-T)/TxZO{Y(REFL)}依导纳变换量测反射特性变换式=1-ρ/1+ρxZO{Y(TRANS)}依导纳变换量测传送特性变换式=T/2(1-T)x1/ZO{1/S}反向S参数变换变换式=1/S{OFF}变换功能OFF(关闭){Z0VALUE}特性组抗(Z0)的设定在这里ρ:反射系数T:增益S:反射系数和增益Z0:特性阻抗(2)〔FORMAT〕表示量测值格式目录(参照A4)FORMATMENU(1/2)分两层目录(1/2)为第一层目录{LOGMAG}对数振幅表示设定{PHASE}相位表示设定±1800变换{DELAY}群延迟表示设定{SMITH(R+Jx)}史密斯图表示设定{SMITH(G+JB)}导纳图表示设定{POLAR}极坐标图表示设定{LINMAG}线性振幅表示设定FORMATMENU(2/2)第二层目录{SWR}驻波比表示设定{REAL}量测值的实数表示设定{IMAG}量测值的虚数表示设定{PHASE-∞,+∞}连续相位表示设定,每点值±1800{LOGMAGPHASE}对数振幅和相位同时表示设定{LOGMAGDELAY}对数振幅和群延迟同时表示设定{LINMAGPHASE}线性振幅和相位同时表示设定(3)〔SCALE〕坐标格数设定(参照A.4){AUTOSCALE}自动设定扫描线}的最适当量测位置,表示在坐标上{/DIV}纵坐标每格的读值设定※在史密斯图及极坐标图表示时不能设定{REFVALUE}表示坐标的基准位置值的设定{REFPOS}表示坐标的基准位置值的设定{MARKER→REFVALUE}量测标志的值移至基准位置※在史密斯的图及极坐标图表示时不能设定.{REFLINEON/OFF}基准位置图表示线开关设定※在史密斯的图及极坐标图表示时不能设定.{TRACE2nd/1st}双扫描线时使用可做选择※在史密斯的图及极坐标图表示时不能设定.{FULLSCALE}史密斯图及极坐标图表示时图形图放大设定(4)〔DISPLAY〕显示器目录(参照A.4)․DISPLAYMENU(1/2)上层目录{DUALCHON/OFF}二个信道同时显示(重迭表示)选择开关(注){SPLITCHON/OFF}上下分割画面表示开关(注){DISPLAY 〔〕}扫描线数据选择呼叫目录,内含量测数据和记忆数据{DEFINETRACE[]}扫描线数据计算呼叫目录,内含量测数据和记忆数据的四则运算{DATA→MEMORY}将量测数据丢进暂存内存,在二条扫描线时可选择扫描的量测数据和记忆数据{TRACE2nd/1st}来做比较分析{CONVERSION[]}将量测后的数据做阻抗及导纳的变换,呼叫参数目录(参照③){TRACE2nd/1st}二条扫描线时选择键(注)依副量测的选择及SPLITCH,DUALCHON/OFF设定MARKLIST 的表示状态,依画面表示而不同.․DISPLAYMENU(2/2)下层目录{GRATICULEON/OFF}坐标表示的选择开关※在史密斯的图及极坐标图表示时不能设定.{LABEL}抬头输入呼叫目录{COLOR}波形,标志}和信道等颜色设定{DEFAULTCOLOR}将颜色设定初始化{MENUOVERLATON/OFF}量测画面目录表示部分放大,ON时,线扫描线表示区放大,目录部分省略,可再使用ENTRYOFF键来打开目录{SCALEUPON/OFF}量测画面上下放大.ON时,抬头及时间区会看不到{ANNOTATIONON/OFF}量测画面的注解表示开关.OFF时,扫描表示区向上下的批注区扩张(5)〔AVG〕平均值目录(参照A.4){AVGSTATEON/OFF}平均值量测开关{AVGCOUNT}平均值量测次数设定{AVGRESTART}平均值重新量测{GROUPDELAYAPERTURE}在群延迟量测时,APERTURE的设定{SMOOTHINGON/OFF}平滑度选择开关{SMOOTHINGAPERTURE}平滑与APERTURE 设定{TRACE2nd/1st}二条扫描线时选择开关{IFRBW[]}解析频宽的设定,0输入时为AUTO5.[CAL]校正目录(参照A.4)在减少系统量测误差的校正,有下列7种方法:․NORMALIZE-------------------------------------------------①˙NORMALIZEISOL’NCAL-------------------------------------②․1-P ORTFULLCAL---------------------------------------------③․2-PORT FULLCAL---------------------------------------------④․3-PORTFUL LCAL---------------------------------------------⑤․4-PORTFULLCA L---------------------------------------------⑥․AVGING------------------------------------------------------⑦․SMOOTHING---------------------------------------------------⑧①②③④⑤⑥的校正是再现误差值校正,校正后得到一个标准值,再以校正的结果求得待测物的误差值.⑦⑧的校正是用时间平均,移动平均,统计变动来减少量测的误差注:①②③④⑤⑥项校正无法同时使用,⑦⑧是可以独立操作,所以可以同时使用.①NORMALIZE(传送)设定说明․将机器测试模式设定成传送测定․测定PORT(端)间连接THRU标准接头․押〔CAL〕键,叫出校正软键․押NORMALIZETHRU键:等待校正完成显示”NORMMEMORIZED”即告OK․连接待测物进行量测②NORMALIZE(反射)设定说明․将机器测试模式,设定成反射设定․测定PORT(端)连接OPEN标准接头与SORT标准接头․押〔CAL〕键,叫出校正软键․使用OPEN标准接头时,押NORMALIZE(THRU)键․使用SHORT 标准接头时,押NORMALIZE(SHORT)键,等待校正完成显示”NORMSHORTMEMORIZED”即告校正完成․连接待测物进行量测.③NORMALIZEISOLATIONCALIBRATION(传送)设定说明․将机器设定模式设定成传送测定․押{CAL}键叫出校正软键․押{CALMENUS}键叫出校正键․押{2PORTCALMENU}键叫出2PORTCAL校正键․押{MORMALIZEISOLATIONCALIBRATION}键,叫出MORMALIZEISOLATION校正键․用THRU标准接头,连接PORT1与PORT2间测试线端子,押{THRU}․用LOAD 标准接头,连接PORT1PORT2测试端,押{ISOLATION}․押{DONENORMISO}键,完成校正.․连接待测物,进行量测.④1-PORTFULLCALIBRATION设定说明․将机器测试模式,设定成反射测试․押〔CAL〕键,叫出校正软键․押〔CALMENUS〕键,叫出校正软键․押{1PORTFULLCAL}键,选择1PORTCAL(校正)․连接OPEN标准器到PORT1,押OPEN键․连接SHORT标准器到PORT1,押SHORT键․连接LOAD标准器到PORT1,押LOAD键․押{DONE1PORT}键,完成校正․连接待测物,进行量测.⑤2-PORTFULLCALIBRATION使用(PORT1PORT2)设定说明․押〔CAL〕键,叫出校正软键․押{CALMENUS}键,叫出校正软键․押{2PORTFULLCAL}键,选择2PORTCAL(校正)软键․押{2PORTFULLCAL}键,选择2PORTCAL(校正)․押{REFLECT’N}键,叫出2PORTREFLECT’N软键․连接OPEN标准器到PORT1,押{S11(PORT1)FWD:OPEN}键․连接SHORT标准器到PORT1,押{S11(PORT1)FWD:SHORT}键․连接LOAD 标准器到PORT1,押{S11(PORT1)FWD:LOAD}键․连接OPEN标准器到PORT2,押{S22(PORT2)REV:OPEN}键․连接SHORT标准器到PORT2,押{S22(PORT2)REV:SHORT}键․连接LOAD标准器到PORT2,押{S22(PORT2)REV:LOAD}键․押{DONEREFLECT’N}键,完成反射校正.․押{TRANSMISSION}键,叫出2PORTTRANSMISSION软键․用THRU标准器连接PORT1和PORT2的测试线․押{GROUPTHRU}键,做GROUPTHRU校正,若选GROUPTHRUCAL则不须再做以下四项校正․押{FWD,TRANSTHRU}键․押{FWD,MATCHTHRU}键․押{REV,TRANSTHRU}键․押{REV,MATCHTHRU}键․{DONETRANS}键,完成传送校正.․押{ISOLATION}键,叫出2PORTISOLATION软键˙ISOLATION校正不做时,押{OMITISOLATION}→{DONEISOLATION}ISOLATION校正时a.连接LOAD标准器到PORT1,押{FWDISOL’N}键b.连接LOAD标准器到PORT2,押{REVISOL’N}键˙押{DONEIOSLATION}键,回到2PORTFULLCAL软键˙押{DONE2-PORT}键,完成2PORT校正⑥CALIBRATIONKIT的选择设定说明․押〔CAL〕,叫出校正软件․押{CALMENUS}键,选择FULLCALIBRATION叫出校正软键․{CALKIT}键,叫出CALKET软键․CALKIT软键{N(50Ω)}N型50Ω接头,叫出FEMAL(母)/MAL(公)选择键{N(75Ω)}N型75Ω接头,叫出FEMAL(母)/MAL(公)选择键{3.5mm}3.5mm接头,叫出FEMAL(母)/MAL(公)选择键{7mm}7mm接头,叫出FEMAL(母)/MAL(公)没有选择键{USERDEFINE}使用者指定OPEN容量和电器长作误差值补正,叫出各指定参数的软键,依据使用者在{DEFINESTANDARD}中自行设定{DON’TCARE}不考虑接头误差值补正时使用{DEFINESTANDARD}叫出使用者指定软键,依照使用者CALKET选择CALKIT的参数设定․FEMAL/MAL公头和母头的选择键{PORT1FEMAL/MAL}PORT1接头FEMAL(母)/MAL(公)的选择{PORT2FEMAL/MAL}PORT2接头FEMAL(母)/MAL(公)的选择{PORT3FEMAL/MAL}PORT3接头FEMAL(母)/MAL(公)的选择{PORT4FEMAL/MAL}PORT4接头FEMAL(母)/MAL(公)的选择⑦USIER指定CALKIT参数输入˙OPEN校正面到OPEN面的电器长和OPEN容量输入OPENCAPACITANCE=CO+C1f+C2f2+C3f3(f:frequency)˙SHORT校正面到SHORT面的电器长输入˙THRU电器长,损失,阻抗的输入a.电器长(OFFSETDELAY)[SEC]b.损失(OFFSETLOSS)[Ω/SEC]c.阻抗(OFFSETZ0)[Ω]d.OPEN容量(OPENC0)[10-15F](OPENC1)[10-27F/Hz](OPENC2)[10-36F/Hz2](OPENC3)[1 0-45F/Hz3]参数设定说明˙押[CAL],叫出校正软键˙押{CALMENU}键,叫出FULLCAL软键˙押{CALKIT}键,叫出CALKIT软键˙押{DEFINESTANDARD}键,叫出使用者指定软键˙使用者指定软键{PORT1REF.STD}输入OPEN.STD准参数至PORT1,叫出OPEN.STD输入软键{PORT2REF.STD}输入OPEN.STD准参数至PORT2,叫出OPEN.STD输入软键{PORT3REF.STD}输入OPEN.STD准参数至PORT3,叫出OPEN.STD输入软键{PORT4REF.STD}输入OPEN.STD准参数至PORT4,叫出OPEN.STD输入软键{P1~P2THRU.STD}用THRU参数输入键,在P1~P2间输入参数{P1~P3THRU.STD}用THRU参数输入键,在P1~P3间输入参数{P2~P3THRU.STD}用THRU参数输入键,在P2~P3间输入参数{P1~P4THRU.STD}用THRU参数输入键,在P1~P4间输入参数{P2~P4THRU.STD}用THRU参数输入键,在P2~P4间输入参数{P3~P4THRU.STD}用THRU参数输入键,在P3~P4间输入参数{SAVETOUSERDEFINE}储存CALKIT参数˙OPEN.STD 输入软键{OPENC0}OPEN容量C0输入{OPENC1}OPEN容量C1输入{OPENC2}OPEN容量C2输入{OPENC3}OPEN容量C3输入{OPENOFFSET}OPEN标准器的电器长输入˙OFFSET输入软键{OFFSETDELAY}OPEN/SHORT/THRU各种标准器的电器长输入{OFFSETLOSS}THRU标准器的损失输入{OFFSETZ0}THR标准器的阻抗输入˙SAVE确认软键{YES}CALKIT参数存入{NO}CALKIT参数不存入⑧量测基准面的延长补正校正完成后,TESTPORT连接延长测试线时,将校正面移动到测试线头端的机能设定说明˙押[CAL]键,叫出校正1/2软键˙押{MORE1/2}键,叫出校正2/2软键˙校正2/2软键{ELECDELAYON/OFF}电器长补正开关{ELECTRICALDELAY}电器长补正值时间设定{ECELTRICALLENGTH}电器长补正值距离设定{VELOCITYFACTOR}传送速度因素的设定(CABLE线材的质){PHASEOFFSETVALUE}相位补正值的设定{PHASESLOPE}相位斜率值的设定˙PORT延伸软键※在R3765BG/67BG,R3765CG/67CG时{EXTENSIONON/OFF}PORT延伸值设定开关ON/OFF选择{EXTENSIONINPUTA}A输入的PORTA延伸设定时间{EXTENSIONINPUTB}B输入的PORTB延伸设定时间{EXTENSIONPORT1}S参数测试PORT1延伸时间设定{EXTENSIONPORT2}S参数测试PORT2延伸时间设定※在R3765CG/67CG+OPT11时{EXTENSIONON/OFF}PORT延伸值的时间选择{EXTENSIONINPUTA}A输入的PORT延伸设定时间{EXTENSIONINPUTB}B输入的PORT延伸设定时间{EXTENSIONINPUTC}C输入的PORT延伸设定时间{EXTENSIONPORT1}S参数测试PORT1延伸时间设定{EXTENSIONPORT2}S参数测试PORT2延伸时间设定{EXTENSIONPORT3}S参数测试PORT3延伸时间设定※在R3765CG/67CG+OPT14时{EXTENSIONPORT1}S参数测试PORT1延伸时间设定{EXTENSIONPORT2}S参数测试PORT2延伸时间设定{EXTENSIONPORT3}S 参数测试PORT3延伸时间设定{EXTENSIONPORT4}S参数测试PORT4延伸时间设定⑨校正数据清除重新校正时,校正数据清除是必要的.a.NORMALIZE时,只要再押一次NORMALIZE即可b.NORMALIZEISOLATION,CALIBRATION,FULLCALIBRATION时,重新校正时,须做清除校正DATA的动作.设定说明˙押[CAL]键,叫出校正软键.˙押{CORRECTON/OFF}键,关闭校正值˙押{CALMENUS}键,叫出校正选择软键˙押{CLEARCALDATA}键,叫出清除确认软键˙押[YES],清除校正DATA˙选择1PORT/2PORT,FULLCALIBRATION重新校正※{CORRECTON/OFF},OFF时不会清除CALDATA.可以再ON,叫出CALDATA⑩3PORT.FULLCALIBRATIO3PORT待测物的方向性考虑R3765CG/67CG+OPT11(内藏3PORTTESTSET)3PORT校正用的标准器有四种˙OPEN标准器˙SHORT标准器˙LOAD标准器→在做ISOLATION 校正时要二个˙THRU标准器6.6.MARK功能标志功能键将表示的DATA用MARK将值读出[MKR]叫出MARK设定的软键[MKR→]叫出MARK分析位移的软键①MARK的设定说明在各画面上可使用10个MARK来量测˙押[MARK]键,叫出MARK软键˙押{ACTIVATE.MARKER[]},叫出ACTIVAMARK的软键˙ACTVATEMARKER软键1/2{MARKER1}MARK1的设定{MARKER2}MARK2的设定{MARKER3}MARK3的设定{MARKER4}MARK4的设定{MARKER5}MARK5的设定{ACTIVATEMARKMKROFF}关闭正在移动的MARKMARK的位置可用数字键直接输入频率(时间)来设定{MARKER6}MARK6的设定{MARKER7}MARK7的设定{MARKER8}MARK8的设定{MARKER9}MARK9的设定{MARKER10}MARK10的设定②CHANNEL间MARK的设定说明˙押[MKR]键,叫出MARK软键˙押{MARKERMODEMENU}键,叫出MARKMODE软键˙押{MKRCPL/UNCPL}键,选择CHANNEL间的MARK连动/不连动CPL:CHANNEL间连动UNCPL:CHANNEL间不连动③测定点的补赏设定说明˙押[MKR]键,叫出MARK软键˙押{MARKERMODEMENU}键,,叫出MARKMODE软键˙押{MKRCMP/UNCMP}键,测定点间的补赏选择CMP:补赏ONUNCMP:补赏OFF④MARK读值表示设定说明˙押[MARK]键,叫出MARK软键˙MARK软键{MKRLISTON/OFF}MARKLIST表示选择,可在每个CHANNEL中独立设定˙{SPLITLISTON/OFF}分割画面模式选择,可分割画面和MARKLIST⑤ΔMARK功能设定说明a.ΔMARKMODE:ACTIVATEMARK 与ΔMARK间求差值b.ACTMKRMODE:ACTIVATEMARK与其它MARK间求差值c.FIXEDMKRMODE:FIXEDMKE与ACTIVATEMARK间求差值{ΔREF=ΔMKR}ACTIVATEMARK①与ΔMARK③差值量测{ΔREF=ACTMKR}ACTIVATEMARK①与CO MPAREMARK②差值量测{ΔREF=FIXEDMKR}ACTIVATEMARK①与FIXEDMARK④差值量测˙押[MARK]键,叫出MARK软键˙押{ΔMODEMENU}叫出ΔMODE软键˙ΔMODE软键{ΔMODEOFF}ΔMODE关闭{ΔREF=ΔMKR}选择ΔMARKMODE{ΔREF=ACTMKR}选择ACTMKRMODE,叫出ACTMKR软键{ΔREF=FIXEDMKR}选择FIXEDMKRMODE{FIXEDMKRPOSITION}叫出FIXEDMKR软键˙ΔMKRMODE时,押{ΔREF=ΔMKR}键在ACTIVATEMARK位置会出现(*)标志,移动ACTIVATEMARK 可求ΔMKR与ACTMKR的差值˙ACTMRKMODE时,押{ΔREF=ACTMKR}键,叫出ACTIVATEMARK软键,可求出ACTIVATEMARK与MARK的差值ACTMKR软键1/2{COMPAREMARKER1}比较的MARK变更成MARK1{COMPAREMARKER5}比较的MARK变更成MARK5{ACTIVATRMARKER[]}叫出ACTIVATEMARK软键,可设定ACTIVATEMARKACTMKR软键2/2{COMPAREMARKER6}比较的MARK变更成MARK6{COMPAREMARKER10}比较的MARK变更成MARK10˙FIXEDMKRMODE时,押{ΔREF=FIXEDMKR}键,在画面会出现(◇)标志,FIXEDMKR(◇)位置的设定,押{FIXEDMKRPOSITION}键,叫出FIXEDMKR设定软键{FIXEDMKRSTIMULUS}FIXEDSTIMULUS值设定{FIXEDMKRVALUE}FIXEDVALUE值设定{FIXEDMKRAUXVALUE}FIXEDAUXVALUE值设定{FIXEDMKR→ACTIVATEMKR}在ACTIVATEMKR中设定FIXEDMKR﹡FIXEDMKRSTIMULUS的设定可由数字键来输入FIXEDMKRVALUE的设定可由数字键来输入FIXEDMKRAUXVALUE的设定可由数字键来输入⑥IMPEDANCE(阻抗)测定时的标志软键设定说明˙[MKR]押[MKR]叫出标志软键˙{MARKERMODEMENU}叫出MKRMODE软键˙MKRMODE软键{CONVERSIONMKRMENU[]}叫出CONVERSIONMKR软键{SMITHMKRMENU[]}叫出史密斯MKR软键{POLARMKRMENU[]}叫出极坐标MKR软键˙CONVERSIONMKRMENU{DEFAULT}DATA与FORMAT对应值表示{LINMKR}线性振幅和相位值表示{Re/ImMKR}复数值表示˙SMITHMKRMENU{LINMKR}线性振幅和相位值表示{LOGMKR}对数振幅和相位值表示{Re/ImMKR}复数值表示{R+JXMKR}复数值组抗表示{G+jBMKR}复数导纳值表示{Z0VALUE}特性组抗设定˙POLARMKRMENU{LINMKR}线性振幅和相位值表示{LOGMKR}对数振幅和相位值表示{Re/ImMKR}复数值表示{Z0VALUE}特性组抗设定⑦MARK解析功能˙最大值˙最小值˙相位0∘˙相位±180∘˙RESPONSE值(相位,振幅)˙FILTER解析(BW,Q,SAAPINGFACTOR)设定说明˙[MKR]打开MKRSEARCH 软键MKRSEARCHMENU{MARKER→START}信号源开始扫描值变更为ACTMKR位置{MARKER→STOP}信号源停止扫描值变更为ACTMKR位置{MARKER→CENTER}信号源的中心扫描值变更为ACTMKR位置{ΔMARKER→SPAN}信号源的SPAN变更为ΔMARKER指定范围{MARKER→REFVALUE}将MARKER表示值移动到参考位准值{PARTSRCH[]}部分SRCHMENU叫出{MKRSEARCH[]}打开SRCHMENU˙SEARCHMENU{MKRSEARCHOFF}SRCH功能关闭{MAX}ACTMKR移到最大值{MIN}ACTMKR移到最小值{TARGET}指定值SRCH打开TARGETMENU{RIPPLE}打开RIPPLEMENU{FLTRANA}打开FILTER,解析MENU{TRACKINGON/OFF}在扫描时选择SRCH功能OFF:一次SRCHON:随着扫描来重复SRCH※再SMITH/POLAR使用时,MAX/MINSRCH时,因SMOOTHING(ON)所以SRCH位置会不一置˙TARGETMENU{TARGETVALUE}对指定值(RESPONSE值)SRCH(搜索){0∘}对相位0∘做SRCH{±180∘}对相位±180∘做SRCH{LEFTSEARCH}对现在MKR位置左侧指定值做SRCH{RIGHTSEARCH}对现在MARK位置右侧指定值做SRCH˙RIPPLEMENU{MAX∩}求出极大值的最大值{MIN∪}求出极小值的最小值{ΔMAX∩-MIN∪}求出最大的极大值及最小的极小值差{MAX-MIN}求出最大值及最小值的差{ΔX}RIPPLESRCH检出感度的设定,指定微分系数ΔX值横轴{ΔY}指定微分系数ΔY纵轴˙FILTER解析MENU{WIDTHVALUE}SRCH频宽指定(DOWN(XdB)){FILTERTYPEBAND/NOTC}FILTER:形式选择BAND带通滤波器解析NOTC:陷波滤波器解析{SEARCHFROM[]}SRCH基准MENU{DISPLYMODEABS/REL}频宽的表示法选择ABS:频宽表示用绝对值表示REL:频宽表示用中心频率的相对值表示{SEARCHIN/OUT}激发轴SRCH方向选择IN:由SRCH基准点向外SRCHOUT:由外侧向SRCH基准点SRCH{FILTERANALON/OFF}测定结果表示开关ON时,测定开始,测定结果表示如下:C.F:XdBdown频宽的中心频率L.F:绝对值表示时,频宽左侧频率,相对值表示时,频宽左侧频率到中心频率的差值R.F:绝对值表示时,频宽右侧频率,相对值表示时,频宽右侧频率到中心频率的差值B.W:频宽Q:Q值SF:波形因素˙SRCH基准MENUFILTER解析时的LEVEL基准点的选择{ACTIVEMARKER}以ACTMKR作为LEVEL基准点{MAX/MINVALUE}以最小损失作为LEVEL基准点{REFERENLINE}以REFLINE作为LEVEL基准点˙部分SRCHMENU在全测定范围内求最大最小值的解析,指定范围内,由MKR的ΔMLRMODE设定范围{ΔMODEMENU}打开ΔMKRMODEMENU{SETRANGE}ΔMKRMODE指定范围内部分SRCH范围的设定{STATISICSON/OFF}统计解析机能的设定,统计解析机能式部分SRCH被指定的范围内算出结果,部分SRCHOFF时,则计算全测定范围.{PARTSRCHON/OFF}部分SRCH的ON/OFF选择ON:部分SRCHOFF:全部范围SRCH7.TIMEDOWMENOPT70才有①时间领域变换机能复率叶转换功能在时间领域内,只有BPFLPFMODE会应用到主要将频率领域结果转为时间领域了解脉冲特性及瞬态特性②距离表示机能TIMEDOWMEN(时间领域)打开时,横轴为时间,可以变换成距离轴(m)横的表示(值和单位)可变,纵轴的波形数据不变③时间轴领域的放大时间更变波形可以放大表示,操作方法:˙押[FUNCTION],打开功能软键˙押{TRANSFORM}键,打开时间领域变换软键˙各CH间独立设定{TRANSFORMON/OFF}时间领域开启开关ON:时间领域表示OFF:频率领域表示{TRANSFORMMODE[]}打开时间领域模式{TRANSFORMSTIMMULUS[]}打开STIMMULUSMENU可设定距离表示{WINDOW}打开窗口功能{GATE[]}打开闸控功能8.CDMAIFFILTER解析功能˙CDMAIFFILTERGATEFILTER的DELAY时间内频率特性˙CDMAIFFILTER振幅解析功能˙中心频率˙带通频宽˙插入损失˙带通频宽内的涟波˙保证衰减量9.SWEEP扫描信号源的扫描模式有五种:˙线性扫描测定点间等间隔频率扫描˙对数扫描测定点间频率对数间隔扫描˙USER扫描测定点间由USER 自订最大可分成30等份˙程序扫描测定点间最大可分成30段设定˙POWER 扫描LEVEL特性测定时使用10.INSTRUMENTSTATEBLOCK系统控制功能˙[SYSTEM]押[SYSTEM]键,打开系统软键˙{SYSTEMDRIVE}打开系统驱动格式设定键˙{SETCLOCK}时间日期设定键˙{LIMITMENU}打开LIMITLINE服务设定键①SYSTEMDRIVEMENU{DEFAULTDRIVE}驱动位置设定回到出厂设定{FORMATTYPE}格式化的选择˙DEFAULTDRIVEMENU{A:}FD选择键(720K,1.2MB,1.44MB){B:}B驱动选择键,(2MB){C:}C驱动选择键,记忆卡(8MB){D:}D驱动选择键与C共享(8MB)˙FORMATTYPE MENU{1.44MB}FD2HD1.44MB选择键{720KB}FD2DD720KB 选择键②SETCLOCKMENU{YEAR}年设定键1999~2029范围可设定{MONTH}月设定键{DAY}日设定键{HOUR}时设定键{MINUTE}分设定键{SECOND}秒设定键③LIMITMENU{LIMITLINEON/OFF}LIMITLINEON/OFF设定键{LIMITTESTON/OFF}LIMITTESTON/OFF设定键{BEEP[]}LIMITTEST时,警告声的设定{LIMITMODEMENU}LIMITMODE设定键{EDITLIMITLINE}LIMITLINE编辑设定键{SELECTDATA1ST/2ND}两个波型选择比较设定键{LIMITLINEOFFSETS}LIMITLINE补赏调整设定键④SYSTEMCONFIGMENU{KEYBOARD101/106}KEYBOARD101型英文/106型日文选择键{COLORSCHEME}LCD颜色的选择键{CUSTOMTIRMWARE}客户用的软件选择键⑤SERVICEMENU{INTERNALTEST}自我诊断软键{SERVICEMODE}自我诊断模式软键{VERIFICATION}自我校正误差值的验证{FIRMWAREREVISION}轫体的版本确认11.GPIBBlock①[RUN]呼叫BASIC控制软键②Controllermenu控制软键{RUN}:开始执行测试程序{LOADMENU}:显示程序文件并下载测试程序{LIST}:列出程序文件{CLS}:清除屏幕上的文字{CONT}:重新执行测试程序{STOP}:停止执行测试程序③Loadmenu下载测试程序软键{LOAD}:由光标选择下载测试程序{CURSOR↑}:由光标向上选择测试程序{CURSOR↓}:由光标向下选择测试程序{DRIVFCHANGE}:更换驱动程序位置参考步骤④④{A:}:选择A:驱动(软盘机驱动){B:}:选择B:驱动(RAM模块驱动){C:}:选择C:驱动(FLASH模块驱动)8MB{D:}:选择D:驱动(FLASH模块驱动)依内部记忆体为背景①[LCL]呼叫GPIB操作软键②GPIBMenuGPIB操作软键{SYSTEMCONTROLLER}:设定由R3765/67CG做系统控制{TALKERLISTENER}:设定R3765/67CG至TALKER/LISTENER{SETADDRESSES}:呼叫GPIB地址设定软键③Addressmenu:GPIB地址设定软键{ADDRESSR3765/67CG}:设定R3765/67CGGPIB的地址{ADDRESSPLOTTER}:设定PLOTTER的GPIB地址{ADDRESSPRINTER}:设定PRINTER的GPIB地址12.Save/Recall储存呼叫功能键˙Savesregister:储存校正与测试数据至R3765/67CG记忆体˙Storefile:储存校正与测试数据至磁盘键1.SelectionofSaveType:选择储存型式①[SAVE]储存设定功能呼叫键②Savemenu储存设定功能键{SAVEREGISTER}:开启记忆设定地址{CLEARREGISTER}:清除记忆体{STOREFILE}:存盘(软盘片){PURGEFILE}:开启储存档案{FORMATDISK}:格化式ExecutingSaveRegister执行储存校正与测试数据至本机记忆体①[SAVE]呼叫储存设定功能键②{SAVEREGISTER}:储存校正与测试数据至R3765/67CG记忆体③Saveregistermenu:开启记忆设定地址{SAVEREG-1}:储存至记忆体位子1{SAVEREG-2}:储存至记忆体位子2⌇{SAVEREG20}:储存至记忆体位子20{RENAMEREG}:更改记忆体名称ExecutingStoreFile执行储存校正与测试数据至磁盘①[SAVE]呼叫储存设定功能键②{STOREFILE}存盘(软盘片)③Storefilemenu存盘设定功能键{ROLL↑}上移键{ROLL↓}下移键{DEFINESTORE}定义储存模式(看步骤④){EDITNAME}名称编辑{NAME↑}光标向上选择名称{NAME↓}光标向下选择名称{CANCEL}取消存档④Filedatamenu档案数据设定功能键{STATEON/OFF}设定条件储存键{RAWARRAYON/OFF}波形数据储存键{CORRCOEFON/OFF}校正数据储存键{DATAARRAYON/OFF}数据列储存键{MEMARRAYON/OFF}储存在记忆体列的数据储存键SettingRegisterName记忆体名称设定功能键①[SAVE]呼叫储存设定功能键②{SAVEREGISTER}开启储存设定功能键③{RENAMEREG}更改记忆体名称④Nameed itingmenu名称编辑设定功能键{EDITNAME}名称编辑(看步骤⑤){CURSOR↑}上移键{CURSOR↓}下移键⑤Charactereditingmenu特殊编辑设定功能键{DONE}完成编辑键{CURSOR→}游标向右位移{CURSOR←}游标向左位移{BACKSPACE}回复键{DELETECHAR}删除键{CLEARNAME}删除名称键{CANCEL}取消编辑Settingfilename文件名称设定功能键①[SAVE]呼叫储存设定功能键②{STOREFILE}存盘(软盘片)③{NAME↑},{NAME↓}文件名称选择光标上或下④{EDITNAME}名称编辑⑤Charactermenu特殊设定功能键{DONE}完成编辑键{CURSOR→}游标向右位移{CURSOR←}游标向左位移{BACKSPACE}回复键{DELETECHAR}删除键{CLEARNAME}删除名称键{CANCEL}取消编辑ClearingSavedRegister清除已储存的数据①[SAVE]呼叫储存设定功能键②{CLEARREGISTER}清除已储存的数据③Clearregistermenu清除已储存数据位置的选单˙Cl earregistermenu(1of4)选单共有四页20个位置{CLEARREG-1}清除位置1的数据{CLEARREG-2}清除位置2的数据⌇{CLEARREG-20}清除位置20的数据PurgingStoredFile开启档案①[SAVE]呼叫储存设定功能键②{PURGEFILE}开启档案(磁盘片)③Purgesfilesmenu 开启档案设定功能键{PURGE}开启档案{CURSOR↑}选择光标向上{CURSOR↓}选择光标向下ExecutingRecall执行呼叫档案①[RECALL]呼叫记忆体功能键②Recallmenu呼叫记忆体设定功能键˙Recallmenu(1of4)选单共有四页20个位置{RECALLREG-1}呼叫记忆体位置1{RECALLREG-2}呼叫记忆体位置2⌇{RECALLREG-20}呼叫记忆体位置20{RECALLPOWEROFF}呼叫关机前的画面{LOADFILE}下载档案③LoadFileMenu下载档案设定功能键{LOAD}下载{CURSOR↑}选择光标向上{CURSOR↓}选择光标向下{Return}回上页13.HARDCOPY快速拷贝①[COPY]拷贝②Copyme nu拷贝设定功能键{PRINT}打印{PLOT}绘图{SELECTQUADRANT}打印/绘图位置选择{DEFINEPLOT}绘图定义键{CONFIGUREPLOT}绘图连结设定键{PRINT/PLOTSETUP}打印/绘图设定键{BITMAPFILE}影像文件储存设定键PrintSetup打印设定键①[COPY]拷贝②{PRINT/PLOTSETUP}打印/绘图设定键③{Setupmenu}功能设定键{PRINTERSETUP}打印设定键{PRINTSPEEDFAST/SLOW}打印速度选择键④Print ersetupmenu打印设定功能键{DPI}打印分辨率{UPPERMARGIN}打印上限边缘设定键{LEFTMARGIN}打印左边边缘设定键{ZOOMSCALE}打印尺寸大小设定键(1,2,3){LANDSCAPEON/OFF}打印图形排列设定键{FORMFEEDON/OFF}打印合成图面设定键{PRINTER}打印设定键⑤Printermenu打印设定功能键{ESC/PJ84}支持打印机EPSONESC/PJ83/J84Seiko-Epson,s24点阵打印机{ESC/PV.2}支持打印机EPSONESC/PV.2Seiko-Epson,s24/48点阵打印机{PCL}支持打印机HPLaserJet句柄为PCL{PRINTCOLORON/OFF}彩色打印设定键BitmapFileSetup影像图形文件储存设定键①[COPY]拷贝②{BITMAPFILE}影像文件储存键③Bitmapfilemenu}影像文件储存设定键{SAVETODISK}影像图形储存至磁盘{COMPESSIONON/OFF}影像文件储存压缩键{TRUNCATEON/OFF}影像颉取设定键四,基本量测步骤①RETURNLOSSTEST反射损失.驻波比.史密司图(可作主阻抗分˙Initialize(初始值设定)押[PRESET]键˙[CENTERFREQ](中心频率设定)先押[CENTERFREQ]键再押数字键设定˙[SPAN](频宽设定)先押[SPAN]键再押数字键设定˙[CAL](校正设定)先押[CAL]键再押CALMENU键做1PORTFULLCAL押[OPEN].[SORT].[LOAD]必须接上CALKID最后再押DONE即完成校正工作˙测试接上待测物即可测试˙[MKR](标点读值)押[MKR]即可取得测试值②TRANSMISSIO NTEST插入损失.增益.相位.群延迟等测试分析˙Initialize(初始值设定)押[PRESET]键˙[START](起始频率设定)先押[START]键再押数字键设定˙[STOP](结束频率设定)先押[STOP]键再押数字键设定˙[CAL](校正设定)先押[CAL]键再押{CALMENU}键做2PORTFULLCAL在PORT1先押{REFLECT’N}装上OPENKID押{S11(PORT1)FWD:OPEN}装上SHORTKID押{S11(PORT1)FWD:SHORT}装上LOADKID押{S11(PORT1)FWD:LOAD}在PORT2装上OPENKID押{S22(PORT2)REV:OPEN}装上SHORTKID押{S22(PORT2)REV:SHORT}装上LOADKID押{S22(PORT2)REV:LOAD}再押{DONEREFLECT’N}再押。
屏幕区域：元件的名称和功能通道窗口用于显示迹线的窗口。
因为一个通道对应于一个窗口，所以称之为通道窗口。
通道窗口的外框显示为浅灰色时，通道为工作通道（正在为该通道执行设置）。
在下图中，通道 1（上方窗口）为工作通道。
要使通道成为工作通道，请使用“Channel Next”（下一通道）或“Channel Previous”（上一通道）键。
在通道窗口内部单击也可使通道成为工作通道。
通道 1 窗口通道 2 窗口5-1. 通道标题栏可以为每个通道分配标题，并将标题显示在标题栏上。
有关设置通道标题栏的更多信息，请参见为窗口添加标记。
5-2. 迹线名/测量参数此处显示了通道上迹线的名称（Tr1 至 Tr9）及其测量参数。
迹线名右侧的 指示该迹线为工作迹线（正在为该迹线执行设置）。
要使迹线成为工作迹线，请使用“Trace Next”（下一迹线）或“Trace Prev”（上一迹线）键。
单击迹线名所在的线（鼠标指针从 更改为 ）也可使迹线成为工作迹线。
5-3. 数据格式此处显示了每条迹线的数据格式。
有关设置数据格式的更多信息，请参见选择数据格式。
5-4. 刻度设置此处显示了每条迹线的刻度设置。
本示例说明“10.00dB/”对应每分度 10 dB。
“Ref 0.000dB”说明参考线的值为0 dB。
有关设置刻度的更多信息，请参见设置刻度。
5-5. 迹线状态区域此处显示了每条迹线的设置。
迹线状态显示分类 [ ] 内的内容 含义误差校正 RO 误差校正：开（开路 (n) 响应校准）RS 误差校正：开（短路 (n) 响应校准）RT 误差校正：开（直通 (n) 响应校准）ER 误差校正：开（增强的响应校准）误差校正：开（1 端口校准）F1F2 误差校正：开（全 2 端口校准/2 端口TRL 校准）F3 误差校正：开（全 3 端口校准/3 端口TRL 校准）F4 误差校正：开（全 4 端口校准/4 端口TRL 校准）打开/关闭迹Nothing 数据迹线：开；存储迹线：关线M 数据迹线：关；存储迹线：开D&M 数据迹线：开；存储迹线：开关 数据迹线：关；存储迹线：关执行数据计算 D+M (D+M&M) 执行 Data+Mem 计算D- M (D- M&M) 执行 Data- Mem 计算存储迹线为“ON”（开）时，请参见() 内的内容D*M (D*M&M) 执行 Data*Mem 计算D/M (D/M&M) 执行 Data/Mem 计算电延迟 Del 为电延迟或相位偏移指定一个非 0（零）的数值。
1 目的本使用说明书为规范矢量网络分析仪的操作，避免操作不当引起的仪器损坏；作为培训文件使公司技术人员了解本仪器的使用。
2 适用范围本使用说明书适用于公司范围内的所有Anglent E50系列矢量网络分析仪的使用（其他型号具有一定的实用价值，但最大区别在于按键位置以及功能方面有细小区别）。
3 主要职责3.1 各部门设备使用者负责实施设备一级保养工作。
3.2 各部门安排专人负责实施设备的定期保养管理,监督日常保养工作之实施。
3.3 对新进员工有必要学习此文件时进行培训学习。
4 仪器操作注意事项4.1 测试产品时，不能直接加电测试。
4.2 测试功放前，必须在频谱仪上检测过没有自激，才能用网络仪测其它指标。
4.3 防止有大的直流电加入，网络仪最大能承受10V 的直流电。
4.4 防止过信号的输入。
4.4.1 网络分析仪的最大允许输入信号为20dBm 。
4.4.2 输入信号大于10dBm 时，应加相应的衰减器。
4.5 仪器使用前确保已接地。
5 仪器面板介绍 5.1 按键区域1·ACTIVE CH/TRACE ：活动通道区； 2·软驱； 3·RESPONSE ：响应区； 4·NAVIGATION ：导航区；5·ENTRY ：输入区； 6·STIMULVS ：激励区；7·MKR/ANALYIS ：标定点/分析；8·INSTRSTATE ：设备状态区。
注：见“11 按键翻译”。
1 2 36 4 57 8软菜单USB 接口矢量网络分析仪使用说明书版次V1.0 页次2/165.21 2 3 4 5Tr1 S11 SWR 1．000/Ref 1.0000Tr2 S21 Logmag 10dB/Ref 0.00dBTr3 S22 SWR 1．000/Ref 1.00001．表示通道编号；2．表示通道类型；3．表示通道的格式；4．表示通道在显示屏上每格所表示的数值；5．表示通道在显示屏上参考线所在的格子数值。

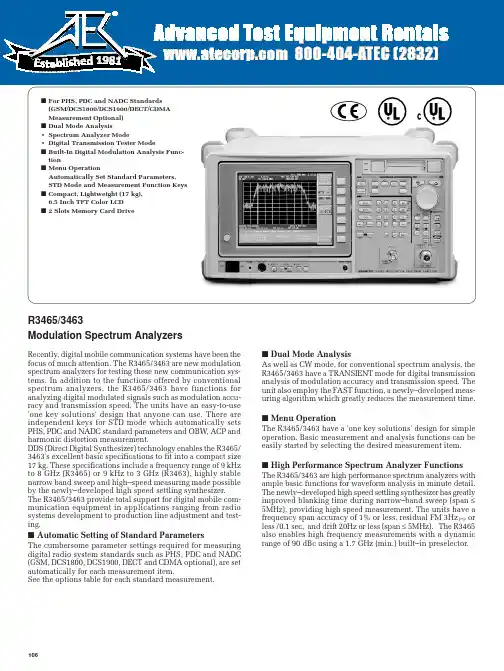

v Modulation spectrum measurementv DECT setting screenv DECT FM deviation measurementv CDMA setting screenv CDMA code domain power measurement110Spectrum Analyzers1 dB gain compression: >10 MHz-5 dBm (input mixer level)Spurious response:Second harmonic distortion;Third order distortion (12.5 kHz separation, 300 Hz resolution bandwidth, video bandwidth 3 Hz max.);Image/multiple out of band response;10 MHz to 8 GHz < -70 dBcResidual response;(no input signal, input ATT 0 dB, 50 Ω termination)1 MHz to 3.0 GHz < -100 dBm 300 kHz to 8 GHz < -90 dBmAmplitude AccuracyFrequency response (10 dB input ATT):In-band flatness;Band switching error (calibration signal reference);± 3 dB (9 kHz to 8.0 GHz)Calibration signal accuracy (30 MHz): -10 dBm ± 0.3 dBIF gain uncertainty (after automatic calibration, at 1 kHz to 5 MHz RBW):Scale display accuracy (after automatic calibration):Input attenuator switching error (with 10 dB reference, at 20 to 70 dB):Frequency range: 9 kHz to 8.0 GHz, ± 1.1 dB/10 dB steps,maximum 2.0 dBRBW switching error (RBW: 300 kHz reference, after automatic calibration, 3 x RBW ≥ span):R3465/3463SpecificationsDynamic RangeAverage display noise level:(Resolution bandwidth 1 kHz, 0 dB input atten, video bandwidth 1 Hz)Frequency range10 kHz 100 kHz 1 MHz to 3.0 GHz 1.7 to 7.0 GHz 6.9 to 8.0 GHzFrequency band00012Displayed average noise level-70 dBm -80 dBm- {115 - 1.55 x f (GHz)} dBm-115 dBm -115 dBmFrequency range 10 MHz to 3.0 GHz>1.7 GHzThird order distortion<-75 dBc <-75 dBcMixer level -30 dBm -30 dBmFrequency range 10 MHz to 3.0 GHz>1.7 GHzSecond harmonic distortion<-70 dBc <-90 dBcMixer level -30 dBm -10 dBmFrequency range 9 kHz to 3.0 GHz 50 MHz to 3.0 GHz 1.7 to 7.0 GHz 6.9 to 8.0 GHzFrequency response± 1.5 dB ± 1.0 dB ± 1.5 dB ± 1.5 dBFrequency band00120 to -50 dBm15 to 35°C± 0.5dB0 to 50°C ± 0.6dBMeasuring Functions:CW mode: Spectrum measurement, OBW, ACP, HARM measurement Transient mode: Time domain measurement,Digital modulation analysisFrequencyFrequency range:9 kHz to 8 GHz (R3465)9 kHz to 3 GHz (R3463)Built-in YIG synchronous preselector at 1.7 to 8 GHz (R3465)Frequency reading accuracy:(Start, stop, center frequency, marker frequency) ± (frequency read × frequency reference accuracy + span × span accuracy +0.15 × RBW + 10 Hz)Marker frequency counter:Resolution;1 Hz to 1 kHzAccuracy (S/N ≥ 25 dB) ;±(marker frequency × frequencyreference accuracy + 5 Hz + 1 LSD)*Delta counter ;±(∆ frequency × frequency referenceaccuracy + 10 Hz + 2 LSD)** LSD: Least significant digitFrequency reference accuracy:± 2 × 10–8/day, ± 1 × 10–7/year± 5 × 10–9/day (OPT. 21)Frequency stability:Residual FM (zero span) ;<3 Hz × Np–p/0.1 s Drift (after 1 hour warm–up) ;span ≤ 5 MHz,<20 Hz × (sweep time (minutes))Spectral purity:<–100 dBc/Hz (10 kHz offset)<–110 dBc/Hz (100 kHz offset)Frequency span:Linear span Range; 2 kHz to 8 GHz, zero spanAccuracy;± 4% (span > 5 MHz)± 1% (span ≤ 5 MHz)Resolution bandwidth (3 dB):Range; 300 Hz to 3 MHz, 5 MHz (1, 3, 10 sequence)Accuracy;± 20% (RBW 1 kHz to 1 MHz)± 30% (RBW 300 Hz, 3 MHz, 5 MHz)Selectivity; <15:1 (300 Hz to 5 MHz)Video bandwidthRange; 1 Hz to 3 MHz, 5 MHz (1, 3, 10 sequence)Frequency sweep:Sweep time: 50 ms to 1000 s (CW mode, spectrum measurement)Accuracy: ± 5%Sweep trigger: Free run, line, single, video, external Trace speed: 10 times/sec Gated sweep:Gate position/resolution 1 µs to 65 ms/1 µs Gate width/resolution 2 µs to 65 ms/1 µs Trigger: Internal IF detection, externalAmplitudeMeasurement range: +30 dBm to avg. display noise level Maximum safe input:Avg. continuous power (input ATT ≥ 10 dB): +30 dBm (1 W)DC input: 0 VDisplay range: 10 × 10 div Log ;10, 5, 2, 1, 0.5/divLinear; 10% of reference range/div Reference level range:Log; –105 dBm to +60 dBm (0.1 dB steps)Linear; 1.25 µV to 223 V (approx. 1% of full–scale steps)Input attenuator range: 0 to 70 dB (10 dB steps)Measurement For Digital Mobile CommunicationsRBW 300 Hz to 3 MHz15 to 35°C < + 0.3 dB0 to 50°C < + 0.5 dBLog Linear15 to 35°C ± 0.2/1 dB± 1/10 dB ± 1.5/80 dB± 15% of reference level (within 8 div)0 to 50°C ± 0.3/1 dB ± 1.2/10 dB ± 1.5/80 dB ± 20% (within 8 div)111Spectrum AnalyzersPulse quantization error(PRF > 500/sweep time in pulse measurement mode):Log;1.2 dBp-p (RBW ≤ 1 MHz)3 dBp-p (RBW = 3 MHz)Linear;4% of reference level (RBW ≤ 1 MHz)12% of reference level (RBW = 3 MHz)Time Domain MeasurementAmplitude resolution: 12 bits Sweep time: 50 µs to 2 sTrigger: Free run, single, video, IF detection, external Hold time: 200 ns to 650 msAnalog DemodulationSpectrum demodulation:Modulation type: AM and FMAudio output: Internal speaker, earphone jack, adjustable volume Marker pause time: 100 ms to 1000 sDigital Modulation AnalysisApplicable modulation system: π/4QPSK (PHS, PDC, NADC)Input range: 10 MHz to 7.5 GHz, at -30 to +30 dBm Average power: (after calibration, automatic setting)Measurement accuracy; (Transient mode)± 0.8 dB (in PHS, PDC, NADC bands, 15 to 35°C)± 1.0 dB (in PHS, PDC, NADC bands, 0 to 50°C)OBW: Standards measurement possible ACP:(Transient (frequency)/CW mode)Spurious: -20 to -65 dBc (-70 dBm or more, Transient mode)Modulation analysis:GPIB: IEEE-488 bus connector, rear panel RS232: D-SUB 9 pin, rear panel P-I/O: D-SUB 25 pin, rear panel EXT key: DIN, front panelGeneral SpecificationsTemperature: Operating temperature 0 to 50°C, 85% RH max.Power supply: AC 100/220V, switched automatically Voltage: 100 to 120 V, 220 to 240 V Power consumption: 300 VA (max.)Frequency: 50/60 HzWeight: 17 kg max. (R3465), 16.5 kg (R3463), (excluding options,front cover and accessories)External dimensions: Approx. 177 (H) × 350 (W) × 420 (D) mm(excluding handle, feet and front cover)Memory card drive: 2 slots, front panel Connector ; JEIDA Ver. 4.2/PCMCIA 2.1Digital Modulation Analysis Function Provided StandardR3465/3463PHS 0 to -57 dB (600 kHz offset)0 to -62 dB (900 kHz offset)PDC 0 to -60 dB (50 kHz offset)0 to -64 dB (100 kHz offset)NADC 0 to -55 dB (30 kHz offset)0 to -60 dB (60 kHz offset)0 to -60 dB (90 kHz offset)(NADC RBW = 1 kHz)AccessoriesPower cable: A01412Input cable: MC-61Converter adapter: JUG-201 A/U Power fuse: 21806.3 (6.3 A)OptionsOption 08 Rx Control Option (for R3560)Option 09 CDMA Test Source Control Option (for R3561L)Option 15 Program Loader OptionOption 21 ±5 × 10-9/Day X'tal Option *2Option 51 GSM Option *2, *3Option 52 DECT Option *2Option 56 GSM Only Option *1, *2, *3Option 57 DECT Only Option *1, *2Option 58 GSM/DECT Only Option *1, *2, *3Option 61 CDMA OptionOption 73 FM Deviation Measurement OptionOption 75 Constellation Option (for PDC/PHS/NADC)Option 76 Graphics Option (for PDC/PHS/NADC)Option 77 GSM Graphics Option *2Option 85 JIS Rack Mount Set Option 86 EIA Rack Mount Set*1: When this option is mounted, functions for measuring PHS, PDC and NADC standards are not available.*2: Option can only be set on R3465.*3: GSM option includes GSM, DCS1800, and DCS1900 (PCS1900 in the U.S).Application SoftwarePR34650440-ICPHS Auto Test (Tx, manual mode)PR34650441-IC PHS Remote Test (Tx, remote mode)PR34650442-IC PHS Auto/Remote Test (Tx, manual/remote)PR34650450-IC PHS TRx Auto Test (manual mode)*1PR34650451-IC PHS TRx Remote Test (remote mode)*1PR34650452-IC PHS TRx Auto/Remote Test (manual/remote mode)*1PR34650120-IC PDC-MS TRx Auto Test (manual mode)*1PR34650121-IC PDC-MS TRx Remote Test (remote mode)*1PR34650122-IC PDC-MS TRx Auto/Remote Test (manual/remote mode)*1PR34650710-IC CDMA-BS Tx Auto Test (manual mode)*2PR34650711-IC CDMA-BS Tx Remote Test (remote mode)*2PR34650712-IC CDMA-BS Tx Auto/Remote Test(manual/remote mode)*2PR34650160-IC PDC-MS Technical Conformance Measurement Software *3PR34650460-IC PHS Technical Conformance Measurement Software(for PS, low power CS)*3PR34650470-IC PHS Technical Conformance Measurement Software(for high power CS)*3PR34650770-IC CDMA-BS Technical Conformance Measurement Software *4PR32630300-IC GSM/DCS1800-MS Software (manual mode)*5PR32630310-IC GSM/DCS1900-BS Software (manual mode)*5PR32630500-IC DCS1900-MS Software (manual mode)*5PR32630510-ICDCS1900-BS Software (manual mode)*5*1: Requires the R3560 Test Receiver. Earlier versions of the R3465/3463 firmware may not support this software. Inquire for details.*2: Earlier versions of the R3465/3463 firmware may not support this software. Inquire for details.*3: This software is for both manual and remote mode. The software requires additional measurenent instruments and system calibration. Inquire for details.*4: This software is for manual mode. This software requires additional measurement instruments and system calibration.Inquire for details.*5: Requires GSM Option. Measurement range is to 3GHz. This Software can only be set on R3465.All application software requires the R3465/3463 program loader(option 15) be installed.PHSPDC/NADCRang AccuracyFrequency errorReference accuracy× carrier frequency ± 5 Hz Modulation accuracy 0 to 30%± 1% ± measured value × ± 2%± 1 ppmTransmission measurementAccuracy Reference accuracy× carrier frequency ± 5 Hz 0 to 30%± 0.5% ± (measured value) × ± 2% ± 1 ppmnormal expand± 13 kHz± 100 kHz (± 500 kHz)± 1.4 kHz ± 5 kHz (± 50 kHz)Range Accuracy ( ): Frequency error measurement only in wide mode。
