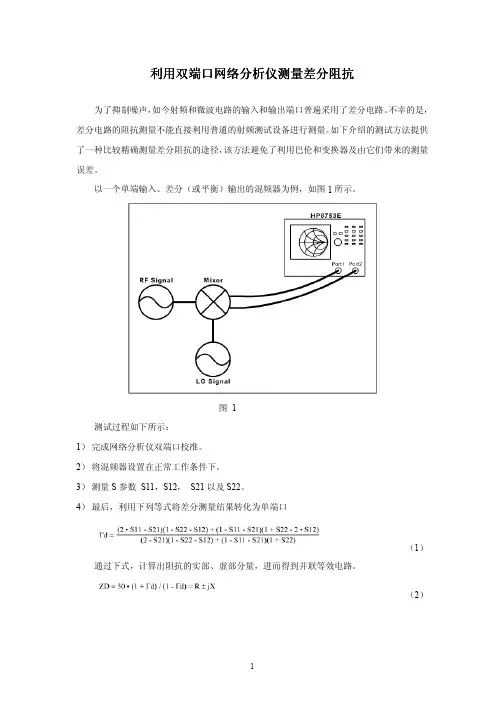

利用双端口网络分析仪测量差分阻抗
为了抑制噪声，如今射频和微波电路的输入和输出端口普遍采用了差分电路。
不幸的是，差分电路的阻抗测量不能直接利用普通的射频测试设备进行测量。
如下介绍的测试方法提供了一种比较精确测量差分阻抗的途径，该方法避免了利用巴伦和变换器及由它们带来的测量误差。
以一个单端输入、差分（或平衡）输出的混频器为例，如图1所示。
图 1
测试过程如下所示：
1）完成网络分析仪双端口校准。
2）将混频器设置在正常工作条件下。
3）测量S参数 S11，S12， S21以及S22。
4）最后，利用下列等式将差分测量结果转化为单端口
（1）通过下式，计算出阻抗的实部、虚部分量，进而得到并联等效电路。
（2）
图2 串-并电路转换
X S = X S / R S用于电容或电感
X S =1 / ( ω·C S )用于电容
X S=ω·Ls用于电感
Rpe=R S(1+Q S2) 用于电容或电感
Xpe=X S[(Qs2+1)/Qs2] 用于电容或电感
Cpe=C S[Qs2/(Qs2+1)] 用于电容
Lpe=Ls[(Qs2+1)/Qs2] 用于电感
等式（1）中Гd的具体推导过程见RF Design Journal，Jan., 1999.。
高效矢量网络分析仪自动测试方法引言随着通信技术的发展，矢量网络分析仪在通信领域中扮演着越来越重要的角色。
它可以用于测试和分析信号的传输性能，帮助工程师了解电路和设备的特性，从而优化设计和改进产品性能。
传统的手动测试方法存在效率低、成本高、易出错等问题。
开发一种高效的矢量网络分析仪自动测试方法成为了当前的研究热点之一。
一、自动测试方法的意义传统的矢量网络分析仪测试方法需要手动操作，包括接线、参数设置、数据采集等，耗时耗力。
而自动测试方法可以通过编写测试脚本、自动化控制等技术手段，实现对测试过程的自动化管理，大大提高测试效率和准确性。
自动测试方法还可以减少人为因素的干扰，提高测试的一致性和可重复性。
二、高效矢量网络分析仪自动测试方法的关键技术1. 测试脚本编写测试脚本是自动测试的核心，它包括测试步骤、测试参数、测试条件等信息。
通过编写测试脚本，可以实现对测试过程的全面控制和管理。
常见的测试脚本语言包括Python、LabVIEW等，它们具有简单易学、功能强大、灵活性高的特点，非常适用于矢量网络分析仪的自动测试。
2. 远程控制技术通过网络或通信接口，实现对矢量网络分析仪的远程控制，可以在一定程度上减少人为干预，提高测试的自动化程度。
远程控制技术可以通过LAN、GPIB等通信接口实现，也可以借助互联网和云计算平台进行远程控制，实现对设备的远程监控和管理。
3. 数据处理和分析矢量网络分析仪测试得到的数据需要进行分析和处理，以得出符合工程要求的结果。
高效的数据处理和分析算法是自动测试方法的关键。
通过编写数据处理和分析程序，可以实现对测试数据的自动提取、处理和分析，最终得出符合工程要求的测试结果。
三、高效矢量网络分析仪自动测试方法的实现步骤1. 系统设计首先需要设计测试系统的结构和组成，明确测试的目的、要求和流程。
考虑相关设备的选择和布局、测试脚本的编写、数据处理和分析算法的设计等方面，进行系统的整体设计。
2. 测试脚本编写根据系统设计的要求，编写相应的测试脚本。
第一：接线方式像您现在用的谐振器一样预测测试结果类似此图 S[1,1]|S |(d B )43.spvFreq(MHZ)-17.31-15.56-13.82-12.07-10.33-8.58-6.84-5.09-3.35-1.600.13422.00425.00428.00431.00434.00437.00440.00443.00446.00449.00452.00第二、测试方法 测试S11（或者S22） （单端对器件，只需要存盘接数据的那一边） 具体测试用HP8753D 如下1、首先明确待测器件的工作中心频率(central frequency)和带宽(bandwidth)，以及扫描的点数(例如输入1601)。
按激励类键CENTER ，数据录入类键输入中心频率数值和单位（例如433MHz ），SPAN 通过类似的方法输入测试带宽（例如30MHz ）。
因为基片不同，这个器件频率可能不在433，请查询2、在这些参数设定完后，开始开路校验校准。
（单端对只用开路校准）开路：断开刚才连接的电缆，通道选取CH1(如果用1通道测试的话，即S11)，FORMAT 键查看SMITH 图，软键查看S11，在键盘上按CAL(Calibration)，用屏幕右侧软键选择RESPONSE ，然后软键选择OPEN ，等待一会儿软键按DONE 完成开路校验。
如果有管座且不带匹配器件，请带管座一起开路校准。
第三、保存数据：---请最好是存盘数据A 存数据：开路校准S11，存盘S11。
或者开路校准S22，存盘S22。
（1）功能类SA VE/RECALL 如果想保存在网络分析仪里面，软键选择Internal Disk （软盘）；(2 ) 软键Define-Save—> 设定ASCII ON，设定Data Only；(3) SA VEB 存图像Copy –> plot 到软盘下面附录供参考附录：HP8753D 入门操作手册键盘介绍：键分为操作键和屏幕旁软键操作键分为以下五类：A 数据录入类（右上Data Entry）B 功能类（右下Instrument State）SYSTEM LOCAL PRESET COPY SA VE/RECALL SEQC 通道类（左上Active Channel）CH1 CH2D 响应类（左中Response）MEAS FORMA T SCALE-REF DISPLAY A VG CAL MKR MKR-FCTNE 激励类（左下Stimulus）MENU START STOP CENTER SPAN屏幕旁软键一共八个，分析仪工作时按屏幕上对应的软键即可。
空气微带天线测试天线系统一般都有两方面的特性：电路特性（输入阻抗，效率，频带宽度，匹配程度等）和辐射特性（方向图，增益，极化，相位）。
天线的测试任务就是用实验的方法测定和检验天线的这些参数特性。
公司目前测试天线仪器—网络矢量分析仪（见图1），只能够测试电路方面的部分特性，因此测试的结果仅供参考，需要更为详细精确的数据，需要找天线生产厂商做进一步测定。
图1:矢量网络分析仪一：频率设定根据天线使用频段要求选择合适的频率范围（比如我们通常用到的902～928MHZ，可以设定频率为860～960MHZ，设定的频段需包含实际用到范围）步骤如下：步骤①：矢量网络分析仪器的启动，按下仪器左下角的电源开关；步骤②：频率范围设定，按“START”键，输入开始频率（如图2）→按“STOP”，输入终止频率（如图3）；图2：设定开始频率图3：设定终止频率二：仪器校准天线测量时，用仪器标配的50欧姆同轴电缆或合格馈线连接仪器PORT1，在标配电缆线的另一端口处按开路→短路→负载，顺序进行校准。
图4：校准用的转接头（从左到右依次为：开路→短路→负载）步骤③：进入校准界面，按“FORMAT”键→“SMTIH CHART”→“MKR”→“CAL”→“CALIBRATE MENU”→“REFLECTION 1-PORT”步骤④：开路校准，按下图所示连接仪器，标配50欧姆同轴电缆，N母头转N母头及开路转接头，然后按“OPENS”→“OPEN(M)”→“OPEN(F)”→“DONE OPENS”图5：开路校准步骤⑤：短路校准，按下图所示连接仪器，标配50欧姆同轴电缆，N母头转N母头及短路转接头，然后按“SHORTS”→“SHORT(M)”→“SHORT(F)”→“DONE SHORS”图6：短路校准步骤⑥：负载校准，按下图所示连接仪器，标配50欧姆同轴电缆，N母头转N母头及负载50欧姆接头，然后按“LOAD”→“DONE 1-PORT CAL”图7：负载校准图8：完成校准三：测试及调整测量天线时，不要将天线对准仪器，金属物品，墙等其他障碍物，以免影响测试效果，应将天线对向开阔空旷的方向。

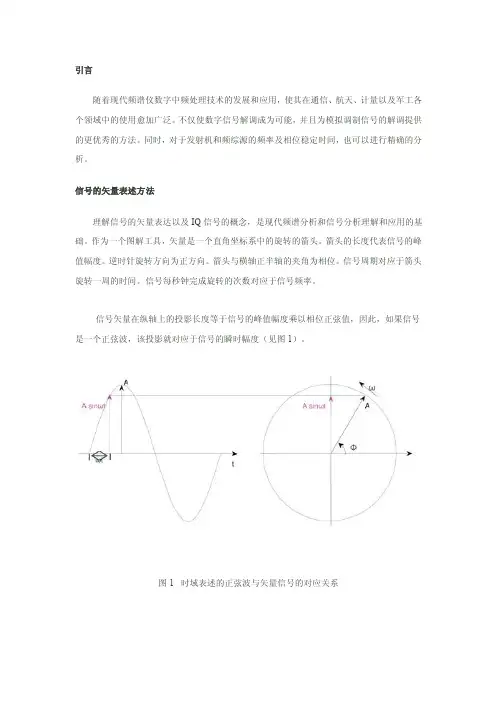

引言随着现代频谱仪数字中频处理技术的发展和应用，使其在通信、航天、计量以及军工各个领域中的使用愈加广泛。
不仅使数字信号解调成为可能，并且为模拟调制信号的解调提供的更优秀的方法。
同时，对于发射机和频综源的频率及相位稳定时间，也可以进行精确的分析。
信号的矢量表述方法理解信号的矢量表达以及IQ信号的概念，是现代频谱分析和信号分析理解和应用的基础。
作为一个图解工具，矢量是一个直角坐标系中的旋转的箭头。
箭头的长度代表信号的峰值幅度。
逆时针旋转方向为正方向。
箭头与横轴正半轴的夹角为相位。
信号周期对应于箭头旋转一周的时间。
信号每秒钟完成旋转的次数对应于信号频率。
信号矢量在纵轴上的投影长度等于信号的峰值幅度乘以相位正弦值，因此，如果信号是一个正弦波，该投影就对应于信号的瞬时幅度（见图1）。
图1 时域表述的正弦波与矢量信号的对应关系图2 频谱仪中频信号处理原理图用矢量表述信号，可以完整地描述信号的幅度、频率和相位。
因此，在信号分析中，我们常把信号进行矢量分解，也就是将信号分解为频率相同、峰值幅度相同但相位相差90的两个分量。
通常，我们采用一个正弦信号（Asinwt）和一个余弦信号（Acoswt）描述这两个分量，其中余弦分量被称为同相分量，即I分量；正弦分量被称为正交分量，即Q分量。
频谱仪数字中频处理技术输入频谱仪的射频信号经过混频后变为中频信号IF，再经过带通滤波器（中频滤波器）进入A/D转换器。
在数字处理部分，对下变频为基带的IQ信号进行低通滤波和欠采样，存储在内存中，准备进一步处理，存储的数据表述IQ信号的电压值。
在频谱仪设置过程中，模拟中频滤波器带宽为IFBW，数字处理部分的低通滤波器带宽为解调带宽。
欠采样使IQ信号的采样率除以2的n次方，当解调带宽较窄时，过高的采样速率是毫无意义的。
信号解调方法对应内存中的IQ信号，可以采用的处理方法有：幅度分析、频率分析、相位分析和FFT 频谱分析。
在频谱仪的矢量分析过程中，频谱仪设置为零SPAN，也就是在固定输入频率处，中频带宽之内进行分析。
使用 Agilent E5061B 低频-射频网络分析仪测量频率响应应用指南序言测量元器件和电路的频率响应特性是确保电子设备性能的关键步骤。
汽车、医疗设备、航空航天与国防行业对电子设备的可靠性要求极高，因此在从低频至高频的各种频率范围内对各类元器件和电路进行测量非常必要。
在这些应用中，低频网络分析仪在确保低频模拟电路器件（例如传感器系统和电源部件）实现稳定可靠工作方面具有重要作用。
为此，您需要在了解射频网络分析（S 参数测量）的同时，也需要很好地对低频网络分析（增益相位测量）的应用有所了解。
本应用指南通过对 E5061B LF-RF 网络分析仪的介绍，阐述了有关低频网络分析的基础原理。
我们在此主要介绍简单的低频 2 端口器件测量，以及高阻抗探测技术和大衰减测量等相关主题。
目录E5061B-3L5 LF-RF 网络分析仪 (3)基本测量配置 (4)50 Ω被测器件 (5)非 50 Ω被测器件，实例 1 (5)非 50 Ω被测器件，实例 2 (7)使用探头在电路板上直接进行测量 (8)低频测量的 IFBW 设置 (10)使用高阻抗探头的测量方法 (11)做比值测量时对信号的分离 (13)在低频范围内测量大衰减器件 (15)运算放大器测量实例 (20)闭环增益 (20)开环增益，相位裕量 (22)CMRR (27)PSRR (29)输出阻抗 (31)参考文献 (33)表 1.测试端口选择指南23E5061B-3L5 LF-RF 网络分析仪包含选件 3L5 的 E5061B 矢量网络分析仪具有很宽的频率测量范围，从 5 Hz 至 3 GHz 。
E5061B-3L5 包括 S 参数测试端口（5 Hz 至 3 GHz ，Z in = 50 Ω）和增益相位测试端口（5 Hz 至 30 MHz ，Z in = 1 M Ω/50 Ω）。
两种测试端口都可以用于低频器件的测试（取决于测量需求）。
表 1 举例说明了怎样选择使用这两种测试端口。
矢量网络分析仪测量不确定度汇报人：2023-11-30•引言•测量不确定度的来源•测量不确定度的评估方法•矢量网络分析仪测量不确定度的实例分析目•测量不确定度的控制与改进措施•结论与展望录引言目的和背景测量不确定度的定义与重要性矢量网络分析仪简介测量不确定度的来源01020304环境因素影响01020304测量方法与操作过程误差测量方法的不完善操作过程中的人为误差测量不确定度的评估方法根据误差来源进行估计01020304仪器误差环境影响人员操作测试附件0102利用标准物质进行校准通过重复测量进行评估根据重复测量结果计算平均值、标准偏差和不确定度。
采用统计分析方法计算标准偏差矢量网络分析仪测量不确定度的实例分析使用标准电阻进行校准，可以消除测量系统的系统误差，提高测量的准确性。
校准标准将标准电阻连接到矢量网络分析仪的输操作流程标准电阻的误差、连接线的误差、测不确定度来源010203校准标准将标准电容连接到矢量网络分析仪的输入端口，通过校准程序进行校准，然后使用校准后的数据进行测量。
操作流程不确定度来源校准标准操作流程不确定度来源030201实例三：使用标准频率计进行校准测量不确定度的控制与改进措施采用高稳定的参考源进行校准，确保仪器在长时间内保持稳定的测量性能。
对仪器进行定期的全面校准和维护，确保各项指标符合相关标准。
选用高性能的矢量网络分析仪，具备更高的频率覆盖范围和更低的相位噪声。
提高仪器精度规范操作流程010203定期对矢量网络分析仪进行维护和保养，确保其机械和电气性能处于良好状态。
使用高质量的射频电缆和连接器，避免由于电缆质量差引起的测量误差。
采用现代测量技术，如自动校准和远程校准，提高校准的准确性和效率。
定期维护与校准仪器学习并采用最新的矢量网络分析技术，提高测量分辨率和精度。
研究并开发新型的测量算法和技术，降低测量不确定度。
参加相关学术会议和研讨会，了解最新的测量技术发展趋势和应用。
采用更先进的测量方法与技术结论与展望量化误差提高测量可靠性保证测量结果的准确性测量不确定度在矢量网络分析仪中的重要性未来研究方向与展望发展新型测量技术增强智能化和自动化拓展应用领域感谢观看。
微波实验五
用矢量网络分析仪测滤波器
一．实验目的：
掌握滤波器的基本原理及常用参数。
掌握矢量网络分析仪的原理及使用方法。
二．实验原理：
矢量网络分析仪本身是一套网络参数测试系统，内部集成了信号源，信号分离装置，接收机，处理显示模块。
三．实验步骤：
1.校准：
系统误差随机误差漂移误差
原理及设备噪声，开关，连接器温度变化
可校准不可校准定期消除
依次在1,2端口接入“开路OPEN”“短路SHORT”“负载
LOAD”“直通Through”4个负载，然后用鼠标点击相应的按钮，全部校准完后点击Apply键生效并保存。
2.接入测试件（滤波器）
3.点选需要测量的参数：频带设置，刻度显示，测量的参数，光标。
4.记录结果。
四．实验结果：
测试人员：
测试时间：。
i l e n t E C网络分析仪测试方法集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]Agilent E5071C网络分析仪测试方法-李S买卖仪器没找到联系方式请搜索《欧诺谊-李海凤》进入查看联系方式，谢谢！E5071C网络分析仪测试方法一．面板上常使用按键功能大概介绍如下：Meas 打开后显示有：S11 S21 S12 S22 （S11 S22为反射，S21 S12 为传输）注意：驻波比和回波损耗在反射功能测试，也就是说在S11或者S22里面测试。
Format 打开后显示有：Log Mag———SWR———-里面有很多测试功能，如上这两种是我们常用到的，Log Mag为回波损耗测试，SWR 为驻波比测试。
Display打开后显示有:Num of Traces (此功能可以打开多条测试线进行同时测试多项指标，每一条测试线可以跟据自己的需求选择相对应的指标，也就是说一个产品我们可以同时测试驻波比和插入损耗或者更多的指标）Allocate Traces (打开此功能里面有窗口显示选择，我们可以跟据自己的需求选择两个窗口以上的显示方式）Cal 此功能为仪器校准功能：我们常用到的是打开后在显示选择：Calibrate （校准端口选择，我们可以选择单端口校准，也可以选择双端口校准）Trace Prev 此功能为测试线的更换设置Scale 此功能为测试放大的功能，打开后常用到的有：Scale/Div10DB/Div 为每格测试10DB，我们可以跟据自己的产品更改每格测量的大小，方便我们看测试结果Reference Value 这项功能可以改变测试线的高低，也是方便我们测试时能清楚的看到产品测试出来的波型。
Save/Recall 此功能为保存功能，我们可以把产品设置好的测试结果保存在这个里面进去以后按下此菜单Save State 我们可以保存到自己想保存的地方，如：保存在仪器里面请按 Recall State 里面会有相对应的01到08，我们也可以按SaveTrace Data 保存在外接的U盘里面，方便的把我们产品的测试结果给客户看。
矢量网络分析仪的使用——实验报告矢量网络分析仪实验报告一、实验内容单端口：测量Open，Short，Load校准件的三组参数，分别进行单端口的校准。
a.设置测量参数1)预设：preset OK2)选择测试参数S11：Meas->S11;3)设置数据显示格式为对数幅度格式：Format->LogMag;4)设置频率范围：Start->1.5GHz，Stop->2.5GHz（面板键盘上“ G”代表GHz，“ M”代表MHz，“ k”代表kHz；5)设置扫描点数：Sweep Setup->Points->101->x1（或”Enter”键或按下大按钮）；6)设置信号源扫描功率：Sweep Setup->Power->Foc->-10->x1->Entry Off（隐藏设置窗）。
b.单端口校准与测量1)设置校准件型号：Cal->Cal Kit->85032F（或自定义/user）（F指femal母头校准件，M指male公头校准件）；2)Modify Cal Kit->Specify CLSs->Open->Set All->Open(m/f),返回到Specify CLSs->Short->Set ALL->Short(m/f)；3)选择单端口校准并选择校准端口：Cal-Calibrate->1-Port Cal->SelectPort->1（端口1 的校准，端口2也可如此操作）；4)把Open校准件连接到端口（或与校准端口相连的同轴电缆另一连接端），点击Open，校准提示（嘀的响声）后完成Open校准件的测量；得到的结果如Fig 1：单口Open校准件测量5)把Short校准件连接到端口（或与校准端口相连的同轴电缆另一连接端），点击Short，校准提示（嘀的响声）后完成Short校准件的测量；得到的结果如Fig 2：单口Short校准件测量6)把Load校准件连接到端口（或与校准端口相连的同轴电缆另一连接端），点击Load，校准提示（嘀的响声）后完成Load校准件的测量；得到的结果如Fig 3：单口Load校准件测量c.双端口校准与测量1)在单端口校准完成后，直接进行双端口的校准，不能按Preset按钮，否则要重新选择校准件进行校准；2)选择二端口校准：Cal->Calibrate->2-Port Cal；3)点击Reflect，进入界面后，在1端口和2端口分别接入Open,Short,Load三种校准件，每接入一个校准件后，点击相应选项完成校准。
如何使用网络分析仪(二)德力网络分析仪NA7682ANA7682A矢量网络分析仪吸取了前几代和国内外各款网络分析仪应用的经验，结合了最新国际仪器发展的技术和态势，是Deviser德力仪器最新推出的第四代矢量网络分析仪,作为国内主流的网络分析仪,下面介绍网络分析仪的使用技巧如下。
频率范围从100kHz到8.5GHz频段，为无线通信、广播电视、汽车电子、半导体和医疗器件等行业射频器件、组件的研发和生产的应用提供了高效、灵活的测试手段，进入了民品、工业、科研教育和军工等领域。
其主要的特点是与主流网络分析仪是德的E507X系列指标和指令上做到兼容，在客户使用的性价比上非常优秀的选择。
在射频器件、基站天线、手机天线、GPS天线等、通信系统模块分析等领域成功的测试经验使越来越多的客户开始使用这款网络分析仪，在低频、800/900M、1800/1900M、2100M、5G/5.8G等的产品频率应用领域内广泛使用。
深圳市良源通科技有限公司专业服务与销售射频与通信仪表多年，是德力仪器国内最重要的合作伙伴和一级代理商，结合自己多年的技术积累和客户应用的配合测试，得到丰富经验。
在仪器的售前与售后服务上面具有自己的优势。
提供大量仪器试用和应用方案的设计，给客户在设备开发、产品研制和批量生产上都提供方便和最有优势的选择。
可以搜索访问良源通科技公司官网参看相关资料，随时为您服务。
产品特点：1、12.1英寸1280*800TFT触摸屏2、频率覆盖范围:100kHz至8.5GHz3、阻抗：50Ω4、动态范围:>125dB（比E5071C宽7-12dB)5、极低的迹线噪声:<0.005dBrms(在3kHz IFBW)6、快速的测量速度:80usec/点7、分析与误差修正与校准功能8、通过USB、LAN和GPIB接口进行系统互联9、时域分析（选件）：时域传输、反射特性分析；距离上的故障定位。
10、数据变换：涉及多种形式的阻抗、导纳变换。
网络性能分析仪技术建议书从校园网的运行维护角度来说，如何保证整个网络高效可靠运转，在第一时间发现整个网络的故障、性能的瓶颈所在，用尽量短的时间排除网络的故障，同时降低运维成本是校园网络维护管理成功的关键。
近年来随着我国校园网信息化建设的加速发展，从提供INTERNET接入到宽带小区、办公自动化、多媒体应用等服务都要求有一个覆盖范围广、提供高速宽带、便捷服务的校园网络。
对体院来说校园网的稳定性、可靠性、可管理、可维护就显得极为重要。
特别是校园局域网互联、办公自动化以及教学对网络的安全性、可靠性和服务质量会越来越高；而偶尔的网络中断会影响网上办公、网上教学和校园用户的投诉和高层领导的关注；而内部局域网中存在的典型业务如网上招生录取、内部办公和行政网络、会议电视等也对网络的稳定运行提出了很高的要求。
为了不断提升网络的运维效率，更好的服务于校园网络建设，适用于不同层面、高效而成熟的网络管理和维护工具是必不可少的。
随着网络的迅猛发展，学校对网络的依赖程度进一步增强，学生对网络需求和期望不断提高，而网络的规模也在持续扩大，使得保持网络以最高性能运转变得越来越困难。
网络瘫痪成为众多数据通信领域用户们不得不面对的问题，如何确保网络正常运行，保障信息高速公路的通畅，使语音、视频、图象等业务能轻松管理和应用，快速有效地定位和解决故障，网络测试和维护手段的日臻完善已显得越来越重要了。
根据武汉XX学校的网络运行情况，提升一线维护人员的工作效率，帮助他们迅速诊断和解决大部分的网络故障，降低运维成本，我们推荐一款手持式网络维护仪表Agilent（安捷伦）FrameScope 350，它集网络测试、线揽认证/故障诊断于一体，创造性地提出网络关键设备（服务器和路由器）评估方法，全中文操作系统，人机界面友好，实时在线帮助，便于维护人员轻松掌握仪表功能，适应校园网络一线维护人员使用。
同时可扩展性强，增加光纤测试选件就能帮助维护人员很方便地判别和诊断故障。

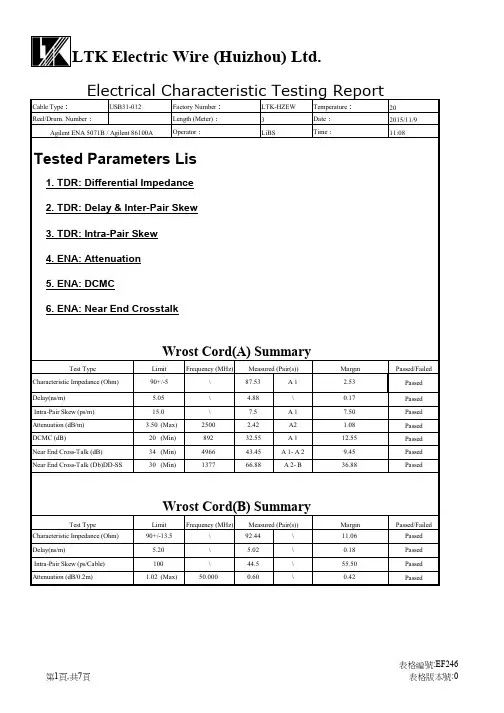

如何利用矢量网络分析仪测量电缆阻抗和损耗第一步：校准。
除了待测电缆外，还需要另外一条辅助电缆。
我们使用的ZVB8矢量网络分析仪（下文中称矢网）有两个端口：Port1和Port2，测试前需先对这两个端口和辅助电缆进行校准，让矢网自动计算补偿值和进行错误校正。
步骤：1.矢网上电，将辅助电缆一端连接到一个端口，假设连到Port1。
2.取出calibration kit。
calibration kit有三个校准件：匹配器，短路器和开路器。
3.按矢网面板上CHANNEL组内的按钮（如图所示），打开校准菜单：4.在矢网屏幕右侧显示的菜单中依次点选菜单Start Cal->Two-Port P1P2->TOSM打开校准对话框（如图所示）：5.用NA VIGA TION组的和按钮移动焦点，用此组的和移动光标。
配合进行确定操作。
6.选择所用的Calibration Kit（我们使用的是“ZV-Z32 typical”）和Connector类型（我们使用“(f)”），然后按。
7.在接下来出现的对话框中（如图所示），将光标移动到某一行上，在辅助电缆的另一端接上相应的校准件，按测量，屏幕右侧会显示扫描出的绿色曲线。
（“Port1”表示在Port1上，即辅助电缆另一端上连接校准件；“Port2”表示在Port2上连接；“Through”表示将辅助电缆的另一端连到Port2上）扫描完成后，矢网会发“吡”的一声提示。
同时选定行左边会被打勾。
8.选定另一行，按同样的方法重复操作，直至所有行都被打上勾。
按。
校准完成。
第二步，测量电缆损耗。
1.将待测电缆连接于辅助电缆与Port2之间，然后按下矢网面板TRACE组内（如图所示）的按钮。
2.从矢网屏幕内右侧的菜单选择“S21”或“S12”，然后按下按钮右边的按钮（如上图图所示），从矢网屏幕内右侧的菜单选择“dB Mag”。
3.此时屏幕内出现曲线即为待测电缆在不同频率下得的衰减曲线。
E5071C网络分析仪测试方法1.基本设置：首先，将E5071C网络分析仪连接到电源，并确保仪器的正常启动。
然后，确定要测试的电路或网络的连接方式，并确保所有电缆和端口都正确连接。
2.仪器校准：在进行任何测试之前，必须对E5071C进行仪器校准。
校准过程可以通过自动校准程序完成，也可以通过手动校准程序完成。
校准程序将确保仪器能够正确地测量和分析电路或网络的信号。
3.测试准备：在进行具体的测试之前，需要确定测试的频率范围和功率范围，并设置仪器的相关参数。
此外，还需要确定要使用的测试模式和功能，例如S参数测量、功率测量、噪声系数测量等。
4.数据采集：在测试过程中，需要设置所需的测试点，并选择相应的参数进行数据采集。
可以通过手动选择测试点，也可以通过设置自动扫描程序来自动选择测试点。
在采集数据时，可以选择保存数据，以便后续分析和比较。
5.数据分析：在数据采集完成后，可以对采集到的数据进行分析。
可以使用E5071C自带的分析软件进行数据处理和图形显示，也可以将数据导出到其他分析软件进行进一步处理。
利用数据分析，可以得出关于电路或网络性能的定量和定性的结论。
6.结果评估：最后，根据数据分析的结果，可以对电路或网络的性能进行评估。
可以根据所需的指标和规范，对测试结果进行比较和分析，以确定电路或网络是否满足要求。
需要注意的是，E5071C网络分析仪测试方法在不同的应用领域和测试对象上可能会有所差异。
因此，在具体的测试过程中，需要根据实际情况和要求进行相应的调整和定制。
同时，对于不熟悉E5071C网络分析仪的用户来说，还可以参考仪器的使用手册和相关应用指南，以获得更详细和专业的测试方法。
