网络分析仪时域测量使用介绍

EC网络分析仪测试方法EC网络分析仪是一种用于测试电子设备和电路的仪器，能够精确地测量电路的电气性能和信号传输特性。

在使用EC网络分析仪进行测试时，需要遵循一定的测试方法和步骤，以确保测试结果的准确性和可靠性。

下面是EC网络分析仪测试方法的详细步骤：1.准备工作在进行测试之前，首先需要准备好EC网络分析仪及其相关测试配件，如测试夹具、连接线等。

确保所有设备都处于正常工作状态，并进行必要的校准和调试。

2.连接测试设备将待测试的电路或设备连接到EC网络分析仪上，确保连接线路的质量和稳定性。

在连接过程中，应避免产生干扰或杂音，以确保测试结果的准确性。

3.设置测试参数在EC网络分析仪上设置所需的测试参数，包括频率范围、功率水平、扫描速度等。

根据测试对象的特性和需求，调整相应的参数以实现最佳的测试效果。

4.进行预测试进行预测试以验证连接和设置是否正确，以及测试系统是否正常工作。

可以使用标准件或校准器件进行校准和验证，以确保测试结果的准确性和可靠性。

5.进行主要测试在确认预测试结果正常后，进行主要的测试过程。

根据测试要求和目的，选择适当的测试模式和方法，如频率扫描、功率扫描、时域测试等。

记录和保存测试数据，以备后续分析和比较。

6.分析测试结果对测试数据进行分析和处理，提取所需的电气参数和特性，并进行图表化展示和比较。

可以使用EC网络分析仪软件进行数据处理和分析，以实现更精确和全面的测试结果。

7.解释测试结果根据分析得到的测试结果，进行合理的解释和说明，评估电路或设备的性能和可靠性。

根据测试结果，制定相应的改进方案或措施，以优化电路设计和性能。

8.撰写测试报告根据测试过程和结果，撰写详细的测试报告，包括测试方法、参数设置、数据分析和结论等内容。

报告应清晰明了，具有可操作性和可复现性，以满足相关标准和要求。

9.完成测试和总结完成测试过程后，对测试过程和结果进行总结和回顾，总结经验和教训，提出改进建议和建议。

对测试设备进行清洁和维护，以确保下次测试的准确性和可靠性。

网络分析仪基本操作介绍一、概述随着信息技术的飞速发展，网络已成为现代生活和工作中不可或缺的一部分。

为了更好地分析和优化网络性能，网络分析仪作为一种重要的测试工具被广泛应用。

网络分析仪基本操作介绍对于使用者来说至关重要，本文将详细介绍网络分析仪的基本操作，帮助读者更好地理解和使用这一强大的工具。

网络分析仪主要用于测量网络中的各项参数，如信号的频率响应、失真度、噪声系数等，以评估网络性能。

通过掌握网络分析仪的基本操作，使用者可以准确地分析网络中的各种问题，并找到相应的解决方案。

本文旨在让读者了解网络分析仪的基本功能、操作方法和使用注意事项，以便在实际应用中能够准确、高效地使用网络分析仪。

1. 介绍网络分析仪的重要性和应用领域随着互联网技术的飞速发展和信息通信技术的日益成熟，网络已经成为了我们日常生活与工作中不可或缺的重要部分。

为了确保网络的稳定、高效和安全运行，网络分析仪成为了必不可少的重要工具。

因此本文将为大家介绍网络分析仪的基本操作，本文将重点阐述的第一部分，是关于网络分析仪的重要性和应用领域。

在当今信息化社会，网络已经渗透到各行各业和千家万户的日常生活中。

无论是企业级的复杂网络系统，还是家庭用户的日常网络连接，网络的性能优化和故障排查成为了保证业务连续性和生活质量的关键环节。

网络分析仪在这一点上发挥着至关重要的作用，它可以对网络信号进行捕捉、分析和可视化处理，帮助工程师和IT专家迅速定位网络问题，提供准确的数据分析和解决方案。

因此网络分析仪是维护网络正常运行、提升网络性能的关键工具。

网络分析仪的应用领域非常广泛，几乎涵盖了所有涉及网络通信的领域。

以下列举几个主要应用领域：通信行业：在网络规划、部署和维护阶段，网络分析仪用于测试和优化无线和有线通信网络。

通过对信号质量的精确分析，确保通信的稳定和高效。

网络安全领域：网络分析仪通过深度分析网络流量和行为模式，有助于发现潜在的安全威胁，帮助防御各种网络安全攻击。

信号完整性常用的三种测试方法信号完整性是指在传输过程中信号能够保持原始形态和准确性的程度。

在现代高速通信和数字系统中，信号完整性测试是非常重要的工作，它能够帮助工程师评估信号的稳定性、确定系统的极限速率并发现信号失真的原因。

下面将介绍三种常用的信号完整性测试方法。

一、时域方法时域方法是信号完整性测试中最常见和最直观的方法之一、它通过观察信号在时间轴上的波形变化来评估信号的完整性。

时域方法可以检测和分析许多类型的信号失真，如峰值抖动、时钟漂移、时钟分布、幅度失真等。

时域方法的测试设备通常包括示波器和时域反射仪。

示波器可以显示信号的波形和振幅，通过观察波形的形状和幅度变化来判断信号完整性。

时域反射仪可以测量信号在传输线上的反射程度，从而评估传输线的特性阻抗和匹配度。

二、频域方法频域方法是另一种常用的信号完整性测试方法。

它通过将信号转换为频域表示，分析信号的频谱分布和频率响应来评估信号完整性。

频域方法可以检测和分析信号的频谱泄漏、频谱扩展、频率失真等。

频域方法的测试设备通常包括频谱分析仪和网络分析仪。

频谱分析仪可以显示信号的频谱图和功率谱密度，通过观察频谱的形状和峰值来评估信号完整性。

网络分析仪可以测量信号在不同频率下的响应和传输损耗，从而评估传输线的频率响应和衰减特性。

三、眼图方法眼图方法是一种特殊的信号完整性测试方法，它通过综合时域和频域信息来评估信号的完整性。

眼图是一种二维显示，用于观察信号在传输过程中的失真情况。

眼图可以提供信号的时钟抖动、峰值抖动、眼宽、眼深、眼高等指标。

眼图方法的测试设备通常包括高速数字示波器和信号发生器。

高速数字示波器可以捕捉信号的多个周期，并将其叠加在一起形成眼图。

通过观察眼图的形状和特征，工程师可以评估信号的稳定性和传输质量。

总结起来，时域方法、频域方法和眼图方法是常用的信号完整性测试方法。

它们各自具有独特的优势和适用范围，可以互相协作来全面评估信号的完整性。

在实际应用中，根据具体需求和测试对象的特点，选择合适的测试方法是非常重要的。

⽮量⽹络分析仪使⽤说明书⽮量⽹络分析仪使⽤说明书第⼀章前⾔1. E836B⽹络分析仪具有以下技术特点：①⾼性能测量接收机E8362A⽹络分析仪采⽤基于混频器的实现⽅式，使该仪表具有当今微波⽹络分析仪中最⾼的测量灵敏度度。

测量频率范围：10M~20GHz;接收机数量：4台接收机测量灵敏度：-120dBm接收机测量参数；幅度和相位。

迹线噪声：0.005dB(在中频带宽为10KHz时)②完整的测量能⼒该⽹络分析可以⼯作在以下测量状态：频域扫描状态：测量激励信号为功率固定，频率变化信号。

考察被测在不同频率激励状态下等离⼦参数的变化；功率扫描状态：测量激励信号为频率固定，功率扫描变化信号。

考察被测在不同功率激励状态下参数的变化；连续波状态：测量激励信号为频率固定，功率固定信号。

考察被测等离⼦在固定激励状态下，响应状态参数的波动变化，E8362A最⼤测量时间长度可达到3000秒；时间域测量状态：通过将被测的频率响应通过IFFT变化到时间域得到其时域冲击响应，考察被测等离⼦响应信号的空中分布特性。

E8362AIFFT运算点数为160001点，可保证时域测量的分辨率和测量时间宽度。

③强⼤的分析能⼒E8362A基于PC的window2000操作平台，可内置各种分析软件，不需要外置PC 进⾏数据处理，编程⽅式为COM/DCOM，保证测试的速度。

仪表内置嵌⼊、去嵌⼊及端⼝延伸等功能，可直接消除测量天线对测量结果的影响，或进⾏其它补偿运算处理。

④⾼测量速度E8262A⾼性能接收机可确保⾼测量精度的同时具有快测量速度，具体指标为：35us/测量点，14ms/刷新（400点）。

保证对被测等离⼦的瞬态响应进⾏捕捉分析。

⑤多测试状态同时完成E8262A可⽀持16个测试通道，各通道可⼯作在不同的测量状态。

利⽤该功能，可以综合不同分析⽅法从不同⾓度来对⼀个现象进⾏研究。

⑥良好的可扩展性E8263A采⽤开放的发射/接收组成框架，⽤户可以根据测量的具体要求改变仪表的测量连接状态，还可以把需要的外部信号处理过程组合到仪表内部，例如：当被测需要更⼤激励功率时，可将推动⽅法器连接到仪表相应端⼝，该放⼤器引起的测试误差可以通过仪表的校准过程消除。

第一：接线方式像您现在用的谐振器一样预测测试结果类似此图 S[1,1]|S |(d B )43.spvFreq(MHZ)-17.31-15.56-13.82-12.07-10.33-8.58-6.84-5.09-3.35-1.600.13422.00425.00428.00431.00434.00437.00440.00443.00446.00449.00452.00第二、测试方法 测试S11（或者S22） （单端对器件，只需要存盘接数据的那一边） 具体测试用HP8753D 如下1、首先明确待测器件的工作中心频率(central frequency)和带宽(bandwidth)，以及扫描的点数(例如输入1601)。

按激励类键CENTER ，数据录入类键输入中心频率数值和单位（例如433MHz ），SPAN 通过类似的方法输入测试带宽（例如30MHz ）。

因为基片不同，这个器件频率可能不在433，请查询2、在这些参数设定完后，开始开路校验校准。

（单端对只用开路校准）开路：断开刚才连接的电缆，通道选取CH1(如果用1通道测试的话，即S11)，FORMAT 键查看SMITH 图，软键查看S11，在键盘上按CAL(Calibration)，用屏幕右侧软键选择RESPONSE ，然后软键选择OPEN ，等待一会儿软键按DONE 完成开路校验。

如果有管座且不带匹配器件，请带管座一起开路校准。

第三、保存数据：---请最好是存盘数据A 存数据：开路校准S11，存盘S11。

或者开路校准S22，存盘S22。

（1）功能类SA VE/RECALL 如果想保存在网络分析仪里面，软键选择Internal Disk （软盘）；(2 ) 软键Define-Save—> 设定ASCII ON，设定Data Only；(3) SA VEB 存图像Copy –> plot 到软盘下面附录供参考附录：HP8753D 入门操作手册键盘介绍：键分为操作键和屏幕旁软键操作键分为以下五类：A 数据录入类（右上Data Entry）B 功能类（右下Instrument State）SYSTEM LOCAL PRESET COPY SA VE/RECALL SEQC 通道类（左上Active Channel）CH1 CH2D 响应类（左中Response）MEAS FORMA T SCALE-REF DISPLAY A VG CAL MKR MKR-FCTNE 激励类（左下Stimulus）MENU START STOP CENTER SPAN屏幕旁软键一共八个，分析仪工作时按屏幕上对应的软键即可。

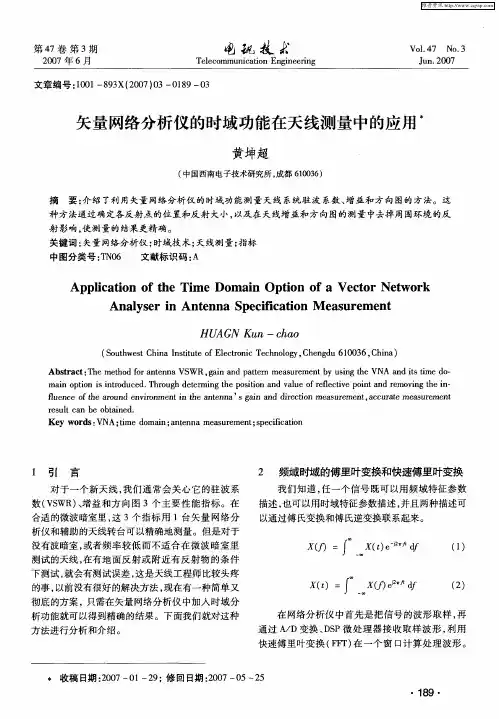

矢量网络分析仪时域测量技术分析与MATLAB仿真申龙（中国空空导弹研究院，河南洛阳471009）摘要:矢量网络分析仪因具有频率测量范围宽、测试精度高等优点，被广泛应用与射频微波领域。

时域测量技术作为其一项重要的拓展功能,在进行时间域分析及解决特定场景下的测试问题时十分有用。

分析了矢量网络分析仪的时域测量理论基础，探究了时、频域转换及时域选通实现的原理及方法，同时通过使用MATLAB软件对整个过程进行了仿真，实现了时域选通的过程并对结果与原始频域响应进行了对照分析。

关键词:网络分析仪;时域选通;时域门;线性调频Z变换;MATLAB中图分类号:O1/3文献标识码:A国家标准学科分类代码：460.4022DOI：17.159//ii.1004-6941.ZOH.4.002The Analysit of VNA Time Domain Technique and MATLAB Simulation/HEN LotAbstract:VNA is wiaty us；in rania fyquency ank microwave feias becnnsy of O s winn fyquency ranae ank high pacisiok in meesy re.As at importakt fukctioo of VNA,timn Somain meesyrement tecnkoloou is usefut foe time Somain analysis ank solvink proOlem in syeciftc situatioos.This paner was coocentraten oo timn Somain mens-urement theore in VNA ank anpOen MATLAB software te estanlisy mathematicnt moOets Uo realizing the process of time-Uequency<31X610(1ank time-gatink WchricOooy.The simulatioo resylts were analyzen with the originat Uequency Somain resyoosy ank the validite of mathematicnt mokets were verifien.Keeworat:betworU analyzer；time Somain gating；time-gating；Chire-Z；MATLAB0引言矢量网络分析仪（VNA）是一种基于频域扫频测量的精密仪器,用于测量在单或多端口条件下网络的散射参数（/参数），并通过内置的数据处理模块将其在频域上以不同的参数形式表示出来。

网络分析仪工作原理及使用要点本文简要介绍41所生产的AV362O矢量网络分析的测量基本工作原理以及正确使用矢量网络分析测量电缆传输及反射性能的注意事项。

1.DUT对射频信号的响应矢量网络分析仪信号源产生一测试信号，当测试信号通过待测件时，一部分信号被反射，另一部分则被传输。

图１说明了测试信号通过被测器件（DUT）后的响应。

图１DUT 对信号的响应2.整机原理：矢量网络分析仪用于测量器件和网络的反射特性和传输特性，主要包括合成信号源、S 参数测试装置、幅相接收机和显示部分。

合成信号源产生30k～6GHz的信号，此信号与幅相接收机中心频率实现同步扫描；S参数测试装置用于分离被测件的入射信号R、反射信号A 和传输信号B；幅相接收机将射频信号转换成频率固定的中频信号，为了真实测量出被测网络的幅度特性、相位特性，要求在频率变换过程中，被测信号幅度信息和相位信息都不能丢失，因此必须采用系统锁相技术；显示部分将测量结果以各种形式显示出来。

其原理框图如图２所示：图２矢量网络分析仪整机原理框图矢量网络分析内置合成信号源产生30k～6GHz的信号，经过S参数测试装置分成两路，一路作为参考信号R，另一路作为激励信号，激励信号经过被测件后产生反射信号A和传输信号B，由S参数测试装置进行分离，R、A、B三路射频信号在幅相接收机中进行下变频，产生4kHz的中频信号，由于采用系统锁相技术，合成扫频信号源和幅相接收机同在一个锁相环路中，共用同一时基，因此被测网络的幅度信息和相位信息包含在4kHz的中频信号中，此中频信号经过A/D模拟数字变换器转换为数字信号，嵌入式计算机和数字信号处理器（DSP）从数字信号中提取被测网络的幅度信息和相位信息，通过比值运算求出被测网络的S参数，最后把测试结果以图形或数据的形式显示在液晶屏幕上。

◆合成信号源：由3～6GHz YIG振荡器、3.8GHz介质振荡器、源模块组件、时钟参考和小数环组成。

◆测试装置：由定向耦合器和开关构成，用于分离反射信号和入射信号。

网络分析仪原理
网络分析仪主要通过发送探测信号并测量信号的特征来分析和评估网络的性能和状态。

其原理可以分为以下几个方面：
1. 频谱分析原理：网络分析仪能分析信号在频域上的特性，通过将信号转换成频谱图并对其进行解读。

频谱图展示了信号中不同频率成分的能量分布情况，可以帮助判断信号存在的频率偏移、干扰等问题。

2. 时域分析原理：网络分析仪能分析信号在时间域上的特性，通过观察信号的波形和脉冲响应来判断信号的传输质量和故障情况。

时域分析可以检测信号的时延、失真、抖动等问题，有助于确定网络中的传输问题。

3. 调制解调原理：网络分析仪可以对不同的调制方式进行解调和分析。

通过解调信号，可以还原出原始信号并进行分析，帮助判断调制方式选择是否正确和信号传输是否完整。

4. 数据采样原理：网络分析仪通过对信号进行快速高精度的数据采样，获取信号的采样值，并将采样数据传输给计算机进行分析和显示。

数据采样精度和速度对准确定位和分析信号的特征至关重要。

5. 数据处理原理：网络分析仪对采样数据进行处理和分析，可以计算出一系列指标和参数，如频谱功率、频谱带宽、时延、串扰等，用于评估网络的性能和问题。

6. 数据显示原理：网络分析仪将分析处理后的数据通过显示器进行展示，以图形、数字等形式呈现给用户。

用户可以直观地观察数据并进行判断和分析，从而对网络进行优化和故障排除。

通过以上原理，网络分析仪可以帮助用户对网络的性能进行全面评估和分析，提供有力的技术支持和帮助。

台式PNA网络分析仪使用说明2007南京普纳科技设备有限公司章节页次第1章概述1.1安全使用注意事项1.2 PNA36系列矢量网络分析仪1.3 配置说明1.4 主菜单操作示例第2章PNA 3620、PNA3621、PNA3622、PNA3623、PNA3624、PNA3625、PNA3626、PNA3627、PNA3628D、PNA3628S、PNA3630D、PNA3630S使用说明2.1 主要性能2.2 仪器的面板与按键2.3主菜单与扫频方案2.4 负载的反射特性测试2.5 传输系数测试2.6 增益测试2.7同时测插损与回损2.8时域故障定位2.9 打印2.10性能验证第3章 PNA3629D、PNA36229S使用说明3.1 主要性能3.2 仪器的面板与按键3.3主菜单与扫频方案3.4 负载的反射特性测试3.5 传输系数测试3.6 增益测试3.7 同时测插损与回损3.8时域故障定位3.9 打印3.10 U disk 插座3.11性能验证第4章PNA3610、PNA3611、PNA3612、PNA3613、PNA3614、PNA3615、PNA3616、PNA3617、PNA3618D、PNA3618S使用说明4.1 主要性能( )4.2 仪器的面板与按键 ( )4.3 主菜单与扫频方案( )4.4 负载反射特性测试（）4.5 插损测试（）4.6 增益测试（）4.7 同时测插损与回损（）4.8 打印（）4.9 性能验证（）第5章PNA方向图测试设备使用说明5.1 简介5.2 布置示意图5.3 测试操作步骤5.4 几点说明第6章仪器与外部PC连接6.1 外接PC机的常规测量6.2 U disk 插座6.3 外接PC机的天线方向图测量第7章维护与故障的初步诊断5.1 打印机维护5.2常见故障的初步诊断反射不确定度-40dB时测试正常示值范围驻波比回损驻波比回损反射系数标称值标称值示值范围示值范围dB 示值范围1.00 ∞ 1.000～1.020 40.00～96.00 0.0000～0.0100 1.01 46.06 1.000～1.030 36.49～96.00 0.0000～0.0149 1.02 40.08 1.000～1.040 34.02～96.00 0.0000～0.0199 1.03 36.60 1.010～1.050 32.11～46.41 0.0047～0.0247 1.04 34.15 1.019～1.061 30.57～40.34 0.0096～0.0296 1.05 32.25 1.029～1.071 29.27～36.83 0.0143～0.0343 1.06 30.71 1.038～1.081 28.15～34.36 0.0191～0.0391 1.07 29.41 1.048～1.091 27.16～32.46 0.0238～0.0438 1.08 28.30 1.058～1.101 26.29～30.91 0.0284～0.0484 1.09 27.31 1.068～1.112 25.50～29.61 0.0330～0.0530 1.10 26.44 1.078～1.122 24.78～28.49 0.0376～0.0576 1.11 25.65 1.087～1.132 24.13～27.50 0.0421～0.0621 1.12 24.94 1.097～1.142 23.53～26.63 0.0466～0.0666 1.13 24.49 1.107～1.152 22.97～25.84 0.0510～0.0710 1.14 23.68 1.117～1.163 22.45～25.12 0.0554～0.0754 1.15 23.13 1.127～1.173 21.96～24.47 0.0597～0.0797 1.16 22.60 1.136～1.183 21.50～23.86 0.0640～0.0840 1.18 21.66 1.156～1.204 20.67～22.78 0.0725～0.0925 1.20 20.82 1.176～1.224 19.92～21.84 0.0809～0.1009 1.22 20.08 1.195～1.244 19.24～21.00 0.0890～0.1090 1.25 19.08 1.224～1.275 18.33～19.90 0.1011～0.1211 1.30 17.69 1.273～1.326 17.05～18.38 0.1204～0.1404 1.35 16.54 1.322～1.377 15.97～17.14 0.1389～0.1589 1.40 15.56 1.371～1.429 15.05～16.10 0.1566～0.1766 1.45 14.72 1.420～1.480 14.25～15.20 0.1736～0.1936 1.50 13.98 1.469～1.531 13.55～14.42 0.1900～0.2100 1.60 12.73 1.566～1.634 12.36～13.12 0.2207～0.2407 1.70 11.72 1.664～1.736 11.39～12.06 0.2492～0.2692 1.80 10.88 1.761～1.839 10.58～11.19 0.2757～0.29571.90 10.16 1.858～1.942 9.88～10.44 0.3003～0.32032.00 9.54 1.955～2.045 9.28～ 9.80 0.3233～0.3433 注: 1．本表为通用表格，适合于定向耦合器，反射电桥，驻波电桥，魔T等定向性为40dB的测试器件估计测试示值之用，在此范围内皆属正常。

时域测量与频域测量测量被测物件在不同时间的特性，即把它看成是一个时间的函数f(t)来测量，称为时域测量。

例如，对图中a的信号f(t)可以用示波器显示并测量它的幅度、宽度、上升和下降时间等参数。

把信号f(t)输入一个网络，测量出其输出信号f(t)，与输入相比较而求得网络的传递函数h(t)。

这些都属於时域测量。

对同一个被测物件，也可以测量它在不同频率时的特性，亦即把它看成是一个频率的函数S(ω)来测量，这称为频域测量。

例如，对信号f(t)可以用频谱分析仪显示并测量它在不同频率的功率分布谱S(ω)，如图b。

把这个信号输入一个网络,测量出其输出频谱S′(ω)，与输入相比较而求得网络的频率回应G（ω）。

这些都属於频域测量。

用一个频率可变的正弦（单频）信号作输入，测量出在不同频率时网络输出与输入功率之比，也得到G(ω)。

这仍然是频域测量。

时域与频域过程或回应，在数学上彼此是一对相互的傅里叶变换关系，这里*表示卷积。

时域测量与频域测量互相之间有唯一的对应关系。

在这一个域进行测量，通过换算可求得另一个域的结果。

在实际测量中，两种方法各有其适用范围和相应的测量仪器。

示波器是时域测量常用的仪器，便於测量信号波形参数、相位关系和时间关系等。

频谱分析仪是频域测量常用的仪器，便於测量频谱、谐波、失真、交调等。

1.最简单的解释频域就是频率域，平常我们用的是时域，是和时间有关的，这里只和频率有关，是时间域的倒数。

时域中，X轴是时间，频域中是频率。

频域分析就是分析它的频率特性！2. 图像处理中：空间域，频域，变换域，压缩域等概念！只是说要将图像变换到另一种域中，然後有利於进行处理和计算比如说：图像经过一定的变换（Fourier变换，离散yuxua DCT 变换），图像的频谱函数统计特性：图像的大部分能量集中在低，中频，高频部分的分量很弱，仅仅体现了图像的某些细节。

2.离散傅立叶变换一般有离散傅立叶变换和其逆变换3.DCT变换示波器用来看时域内容，频普仪用来看频域内容！！！时域是信号在时间轴随时间变化的总体概括。

网络分析仪校准操作规程一、双端口校准（频域）1.1.确定工作状态确定工作状态确定工作状态1.1扫描设置：扫描设置：1.1.1扫描方式：按下扫描设置sweep setup (扫描设置扫描设置))按钮，进入扫描设置。

选择sweep type(type(扫描类型扫描类型扫描类型))。

进入Sweep type type，，选择linfreq(frequency)(linfreq(frequency)(线线性频率性频率))。

选项。

选项1.1.2扫描时间：在sweep setup 目录下，选择sweep time(sweep time(扫描时间扫描时间扫描时间))，系统默认的扫描时间为最快。

在这里也可以设置合适的扫描时间，在测量长电缆时，需要设置扫描时间，以达到更高的测量精度。

1.1.3.1.1.3.扫描点数：在扫描点数：在sweep setup 目录下，选择point(point(点数点数点数))，可以设定扫描点数。

共有201201、、401401、、801801、、1601四个选项可供选择，通常选择16011601。

1.1.4.1.1.4.扫描范围：按下扫描范围：按下start 按钮，设定起始扫描点。

按下stop 按钮，我们可以设定终止扫描点。

在测量电缆时，一般选择5MHz 到3GHz 的扫描范围。

的扫描范围。

1.1.5接收机带宽：按下avg 按钮，选择IF bandwidth 选项，设置接收机的带宽。

射频电缆测试一般设置为10KHz 10KHz。

2.2.校准校准校准按下按下cal （校准）按钮，进入校准状态。

（校准）按钮，进入校准状态。

2.1. 2.1.选择校准件型号：选择选择校准件型号：选择cal kit kit（校准件类型）（校准件类型），根据被测件接头的类型来选择合适标准件。

选择合适标准件。

N N 型接头选择85032F 校准件。

校准件。

D D 型接头选择85038A 校准件。

校准件。

2.2. 2.2.更改校准接口类型：设置接口类型是阴型接口（更改校准接口类型：设置接口类型是阴型接口（f ）还是阳型接口（）还是阳型接口（m m ）。

网络分析仪测量方法
有效系统数据表征矢量网络分析仪校准以后的剩余测量误差，有效系统数据指标与网络分析仪传输反射测量准确度是同一种指标的两种表述方式。

如果通过计量校验，获得传输和反射测量的测量误差和不确定度满足网络分析仪指标，则没有必要测量系统有效数据。

出于学术研究或其他目的，有效系统数据可以从测量不确定度中分解计算得来，也可以通过下文中的方法测量和计算获得。

精确的有效系统数据分析方法，需要使用网络分析仪的时域测试模式，采用时间门得到相关反射峰的频域数值，分解得到系统有效数据。

如果没有时域选件和计算工具软件，另外可以使用纹波法，是一种系统数据的简易估算方法。

系统有效数据定义
系统有效数据时域测量方法
1/方向性/源匹配和反射跟踪
2/负载匹配
双端口间直连，直接测量S11和S22，分别对应前向和反向的有效负载匹配。

3/传输跟踪
双端口间直连，测量S21和S12，平滑去纹波，分别对应前向和反向的有效传输跟踪。

4/反射跟踪
在被测端口，如端口1，分别连接校准件短路器和开路器测试S11，反射跟
踪
Tr = (S11_Open+S11_Short)/2
系统有效数据纹波法测量
在校准后的被测端口，连接空气线和负载（或20dB失配器），S11 LinMag 曲线如下例图，读取纹波起伏处的峰峰值Mp。

有效方向性= Mpp/2
在校准后的被测端口，连接空气线和短路器，S11LinMag曲线如下例图，读取纹波起伏处的峰峰值Mpp。

源匹配= Mpp/(2·Γs)。

SNA5000X 系列矢量网络分析仪数据手册DS09050_C01D1 产品综述SNA5000X 系列矢量网络分析仪，测量频率范围涵盖9 kHz-8.5 GHz ，支持2端口和4端口S 参数测量，差分(平衡)测量，时域测量，频谱分析，滤波器插入损耗、带宽、Q 值等一键测量，支持端口阻抗转换、端口扩展功能，支持极限测试、纹波测试功能，支持夹具仿真和去嵌入功能，支持线性频率扫描、对数频率扫描、分段频率扫描、线性功率扫描方式，支持SOLT 、SOLR 、TRL 、Response 、Enhanced Response 等完备的校准方法，可满足研发，生产等各种环境下的应用。

2 指标特色频率范围：9 kHz- 8.5 GHz频率分辨率：1 Hz 幅度分辨率：0.05 dB中频带宽范围：10 Hz~3 MHz输出功率设置范围：-55 dBm ~ +10 dBm 动态范围：125 dB校准类型：响应校准，增强响应校准，单端口校准，全二端口校准，全三端口校准，全四端口校准，TRL 校准测量分析类型：S 参数测量，差分(平衡)测量，接收机测量，时域分析、极限测试、纹波测试、带宽分析、阻抗转换、端口匹配、去嵌功能、频谱分析功能、频偏功能、标量混频器测量等 支持直流偏置功能通信接口：LAN ，USB Device ，USB Host （USB-GPIB ）远程控制：SCPI / Labview / IVI based on USB-TMC /VXI-11/ Socket / Telnet / Webserver触摸控制：Multi Touch ，Mouse ，Keyboard 屏幕尺寸：12.1英寸 视频输出：HDMI3 型号说明4 设计特色多窗口显示功能，S参数一览无余：多种数据显示格式，观察角度众多：数据存入内存功能，便于当前数据和历史数据进行对比：HOLD保持功能,方便细究测试参数：阻抗转换和匹配功能：公式输入功能,便于得到所需的指标参数：端口延伸功能：去嵌入功能：时域分析功能（SNA5000-TDA选件）：增强时域分析功能TDR（SNA5000-TDR选件）：频谱分析功能（SNA5000-SA选件）：标量混频功能（SNA5000-SMM选件）：5 条件定义本规格适用条件为仪器处于校准周期内，在室内温度环境下存放至少两小时，并且预热90分钟。

E5071C网分仪关于TDR与阻抗测试的使用说明一、TDR测试（时域反射测试）TDR是一种用于检测导线、线路或器件上的反射信号的技术。

借助TDR功能，E5071C网分仪可以测量和分析信号在测试物件或传输线路上的传播和反射特性。

以下是TDR测试的使用步骤：1.确保E5071C网分仪已正确连接到测试物件或传输线路上，并确认线路接口和连接线的质量良好。

2.打开E5071C网分仪，选择正确的测试频率和测试模式。

通常，在TDR测试中，选择时域扫描模式。

3.设置测试参数。

这包括设置测试延迟（测试的起点），测试时间，以及设置滤波器。

根据具体的测试需求，可以根据测试物件的长度和复杂性来调整这些参数。

4.开始测试。

在E5071C网分仪上点击“开始测试”按钮，网分仪将发送电磁波信号到测试物件或传输线路上，并记录反射信号的幅度和时间信息。

5.分析测试结果。

E5071C网分仪将自动生成时域反射图谱，显示反射信号的强度和时间信息。

通过分析反射信号的特性，可以评估测试物件或线路的质量和性能。

6.执行必要的校准和修正。

在TDR测试中，校准非常重要。

通过校准可以消除测试系统和测试线路带来的误差和不确定性。

校准可以采用开路、短路和负载校准等方法。

文件导出等。

根据具体需求，可以将测试结果导出到计算机进行后续分析和处理。

二、阻抗测试阻抗测试是通过测量电路或器件的输入和输出阻抗来评估其性能和匹配性。

E5071C网分仪可以用于高精度的阻抗测试。

以下是阻抗测试的使用步骤：1.确保E5071C网分仪已正确连接到待测电路或器件上，并确认连接线和接口质量良好。

2.打开E5071C网分仪，选择测试频率和测试模式。

通常，在阻抗测试中，选择频域扫描模式。

3.设置测试参数。

包括测试频率范围、扫描步骤和测试功率等。

4.开始测试。

在E5071C网分仪上点击“开始测试”按钮，网分仪将按照设定的测试参数对待测电路或器件进行扫描。

5.分析测试结果。

E5071C网分仪将自动生成阻抗图谱，显示待测电路或器件的输入和输出阻抗。
