各厂家中九接收机芯片IC资料大全(目前最完整的)部分附针脚定义

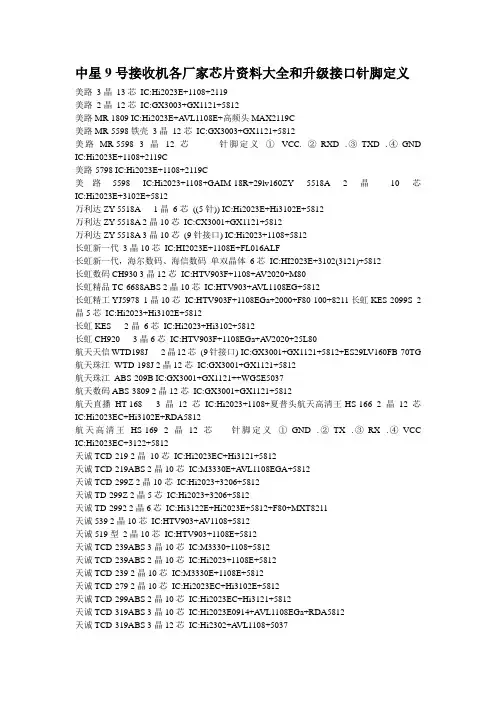

中星9号接收机各厂家芯片资料大全和升级接口针脚定义美路3晶13芯IC:Hi2023E+1108+2119美路2晶12芯IC:GX3003+GX1121+5812美路MR-1809 IC:Hi2023E+A VL1108E+高频头MAX2119C美路MR-5598铁壳3晶12芯IC:GX3003+GX1121+5812美路MR-5598 3晶12芯针脚定义①VCC. ②-RXD .③-TXD .④-GND IC:Hi2023E+1108+2119C美路-5798 IC:Hi2023E+1108+2119C美路-5598 IC:Hi2023+1108+GAIM-18R+29lv160ZY 5518A 2晶10芯IC:Hi2023E+3102E+5812万利达ZY-5518A 1晶6芯((5针)) IC:Hi2023E+Hi3102E+5812万利达ZY-5518A 2晶10芯IC:CX3001+GX1121+5812万利达ZY-5518A 3晶10芯(9针接口) IC:Hi2023+1108+5812长虹新一代3晶10芯IC:HI2023E+1108E+FL016ALF长虹新一代，海尔数码、海信数码单双晶体6芯IC:HI2023E+3102(3121)+5812长虹数码CH930 3晶12芯IC:HTV903F+1108+A V2020+M80长虹精品TC-6688ABS 2晶10芯IC:HTV903+A VL1108EG+5812长虹精工YJ5978 1晶10芯IC:HTV903F+1108EGa+2000+F80-100+8211长虹KES-2099S 2晶5芯IC:Hi2023+Hi3102E+5812长虹KES 2晶6芯IC:Hi2023+Hi3102+5812长虹CH920 3晶6芯IC:HTV903F+1108EGa+A V2020+25L80航天天信WTD198J 2晶12芯(9针接口) IC:GX3001+GX1121+5812+ES29LV160FB-70TG 航天珠江WTD-198J 2晶12芯IC:GX3001+GX1121+5812航天珠江ABS-209B IC:GX3001+GX1121++WGSE5037航天数码ABS-3809 2晶12芯IC:GX3001+GX1121+5812航天直播HT-168 3晶12芯IC:Hi2023+1108+夏普头航天高清王-HS-166 2晶12芯IC:Hi2023EC+Hi3102E+RDA5812航天高清王HS-169 2晶12芯针脚定义①-GND .②-TX .③-RX .④-VCC IC:Hi2023EC+3122+5812天诚TCD-219 2晶10芯IC:Hi2023EC+Hi3121+5812天诚TCD-219ABS 2晶10芯IC:M3330E+A VL1108EGA+5812天诚TCD-299Z 2晶10芯IC:Hi2023+3206+5812天诚TD-299Z 2晶5芯IC:Hi2023+3206+5812天诚TD-2992 2晶6芯IC:Hi3122E+Hi2023E+5812+F80+MXT8211天诚539 2晶10芯IC:HTV903+A V1108+5812天诚519型2晶10芯IC:HTV903+1108E+5812天诚TCD-239ABS 3晶10芯IC:M3330+1108+5812天诚TCD-239ABS 2晶10芯IC:Hi2023+1108E+5812天诚TCD-239 2晶10芯IC:M3330E+1108E+5812天诚TCD-279 2晶10芯IC:Hi2023EC+Hi3102E+5812天诚TCD-299ABS 2晶10芯IC:Hi2023EC+Hi3121+5812天诚TCD-319ABS 3晶10芯IC:Hi2023E0914+A VL1108EGa+RDA5812天诚TCD-319ABS 3晶12芯IC:Hi2302+A VL1108+5037天诚TCD-369ABS 3晶10芯IC:Hi2023+1108+5812天诚TCD-369ABS 3晶10芯IC:M3330E+1108+5812天诚TCD-369ABS 3晶5芯IC:Hi2023+1108+WCGE5037天诚TCD-509ABS 3晶10芯IC:M3330E-A VL1108EGa-5812天诚TCD-509ABS 10芯(5针) IC:Hi2023+A VL1108+5812+M12L6416A天诚TCD-539ABS 2晶10芯(5针) 针脚定义①-RX .②-TX .③VCC .④-GND .⑤-BL IC:M3330E+AVL1108+25L80+5812天诚TCD-579ABS 2晶10芯IC:Hi2023+Hi1108+5812天诚TCD-579ABS 3晶10芯IC:HiM3330+A VL1108EGa+RDA5812天诚TCD-589ABS 3晶10芯IC:Hi2023+1108+5812天诚TCD-689ABS铁壳机2晶12芯(9针接口) IC:Hi2023+A VL1108+夏普头天诚TC-ABS1108A 11芯IC:Hi2023EC+A VL1108+5812TCD--239ABS 2晶10芯IC:M3330E+AVL1108E+5812TCD-339ABS 3晶10芯(9针接口) IC:Hi2023+1108+5812TCD-509ABS 3晶10芯IC:Hi2023E0915+A VL1108EGa+RDA5812TCD-509ABS 2晶10芯(5针) IC:Hi2023EC+HI3121+5812TCD-519ABS 2晶10芯IC:Hi2023+A VL1108+5812TCD-599 2晶10芯IC:M3330+A VL1008+5812TCD-219ABS 2晶振10芯针脚定义①-TXD .②-RXD .③-VCC .④-GND .⑤-BLIC:Hi2023EC+Hi3121+5812爱普思DVB-2568 3晶10芯IC:HTV903+1121+2020卓异5518A 3晶10芯IC:Hi2023E+1108+5812卓异5518A(铁壳)3晶11芯IC:Hi2023E+1108+5812卓异5518A(铁壳)2晶11芯(9针接口) IC:Hi2023+1108+夏普独立高频头卓异5518A G 1晶10芯爱百信针脚定义①-GND .②-TXD .③-RXD .④VCC IC:HTV903+A VL1108+5812卓异ZY-5518A G 驰骋天下针脚定义①-GND .②-RXD .③-TXD .④VCC IC:HTV903+A VL1108+5812+F80卓异5518AG 2晶11芯针脚定义①-GND .②-RXD .③-TXD .④VCC ⑤-BL IC:Hi2023E+1108+5812卓异ZY-5518A H 春1晶6芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:GX3001+5812+25L8005卓异ZY-5518A H 春2晶10芯针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:Hi2023E+HI3121+5812+F25L008A卓异ZY-5518A H 秋针脚定义①-GND .②-RXD .③-TXD .④VCC 升级接口在内部PCB上IC:GX6121+5812+F80卓异ZY-5518A H 秋1晶10芯针脚定义①-GND .②-RXD .③-TXD .④VCC ⑤-BL IC:Hi2023EC+Hi3102E+5812+F80-100卓异ZY-5518A H至尊王牌2晶10芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:GX3001+GX1121+5812+25L8005卓异ZY-5518A H 财富2晶6 芯针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:芯片掩磨+5812+80L100绿达PS-1288 3晶12芯IC:Hi2023E+ABS090520+M88TS2020绿达PS-1288 2晶12芯IC:Hi2023+Hi3021+A V2020绿达视美人\卓异1晶10芯IC:Hi2023EC+Hi3121+2020绿达金统帅3晶10芯IC:M3330+1108+5812三星DQ88/DQ66 IC:HTV903F+A VL1108+A V2020三星高清王2晶12芯IC:GX3001+GX1121+5812三星高清DQ88 3晶12芯IC:HTV903F+A VL1108+A V2020三星数码王TDX668B 2晶6芯针脚定义①-RXD .②-TXD .③-GND .④VCC. ⑤-BL IC:Hi2023+1108+5812三星数码王TDX668B 2晶6芯IC:HTV903F+A VL1108E+5812三星数码王668C 2晶6芯IC:HTV903F+A VL1108E+5812三星数码王TDX668E 1晶6芯IC:Hi2023EC+3102C+5812三星HSR-208C 1晶10芯IC:Hi2023E+Hi3102+MXT8211+A V2020+F25L08pA三星小霸王ABS-S 2009 2晶10芯IC:CX3001+CX1121+5812三星小霸王2900 (9针接口) IC:Hi2023E+A VL1108+MAX2119三星王国-KL6350 1晶11芯IC:HTV903+A VL1108EGa+EDA5812开门红KSP638 2晶10芯IC:HTV903F+A VL1108E+A V2020开门红KSP638 1晶10芯IC:CT216H+AVL1108EGa+A V2020日立创新TDX-668B 2晶6芯针脚定义①-RXD .②-TXD .③-GND .④VCC. ⑤-BL IC:Hi2023+A VL1108+5812志高之星HS166 2晶12芯IC:Hi3102+Hi2023+5812志高之星HS169 2晶12芯IC:Hi2023EC+Hi3012E+RDA5812A+EM638165TS-6G金牛ABS-1108 3晶10芯IC:Hi2023+1108+5812小灵通2晶6线IC:Hi2023+1108+5812福临门ABS-S 3晶9线IC:GX1121+GX3001+5812C60S-93AT 单晶10芯IC:CT216H+AVL1108EGa+A V2020ABS-2301 单晶10芯针脚定义①-GND.②-TXD.③-RX .④VCC IC:Hi2023EC+Hi3211E+5812+25L8005其乐达CT216 2晶10芯IC:CT216+1108+A V2020科海6228 1晶11芯IC:HTV903+A VL1108EGa+RDa5812+25X16A VSIG科海6228-CT216H 1晶11芯IC:CT216H+1108EGa+M88TS2020科海C623S-91AT 单晶10芯IC:CT210H+A VL1108+2020科海炫彩6888 IC:HTV903+A VL1108EGa+RDa5812科海2888（小天使）2晶10芯IC:HTV903+A VL1108EGa+RDa5812大旗920 3晶12芯IC:HTV903+A VL1108+A V2020大旗DQ920 3晶12芯IC:GX3001+GX1121+5812+25X16大旗930 3晶12芯IC:HTV903+A VL1108+A V2020众昌电子ABS--2088 2晶10芯IC:Hi2023+A VL1108+5812众昌电子ABS-2087 2晶10芯IC:M3330+A VL1108+5812创维S600 3晶IC:M3330E+A VL1108E+5812创维新一代3晶10芯IC:Hi2023E+1108+5037+FL016A中广通XC-B188 3晶12芯IC:GX3001+GX1121+5812深圳知音ABSTAR KT-2309 3晶10芯IC:Hi2023+A VL1108E+5812知音科技ABSTAR KT1028H 2晶振10芯IC:Hi2023+A VL1108+GSTGAIM-18R铁壳ABS-2009 2晶11芯IC:Hi2023+1108+夏普头王牌数码OST-366 2晶6芯针脚定义①-GND ②-RXD .③-TXD .④VCC IC:Hi3102+Hi2023EC+A V2020王牌数码王GM-ABS1108A 2晶10芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:GX3001+GX1121+5812+25L8005王牌数码王GM-ABS1108A 10芯IC:Hi2023+A VL1108+5812JIXIANG ABS-208 2晶14芯(9针接口)IC:Hi2023+1108+GST GAIM-18R ABS TUNER 夏普头JIXIANG-ABS208 2晶IC:D6121+1108+GST高频头East Star 2晶10芯IC:M3330-1108-GST GAIM-18R高频头小福星abs 2008 3晶12芯IC:GX3001+GX1211+5812通达C60S-93AT/C62S-91AT 1晶10芯IC:CT216H+A VL1108E+2020威特斯ZL-5188A 2晶13芯IC:HTV903+A VL1108+RDK5812威特斯ZL-5188B 2晶11芯IC:GX3001+GX1121+5812迷你星3晶13芯IC:GX3001+GX1121+5812+F16-100HIP高星HS-312 3晶12芯IC:GX3001+GX1121+5812北大高科3晶9芯IC:GX3001+GX1211+5812思达科ABS-S 801型2晶10芯IC:GX3001+GX1121+5810思达科ABS-S 802G 2晶10芯IC:GX3001+GX1211+5812思达科ABS-S 803A 1晶10芯IC:A VL1118+A V2020+25D80V思达科ABS-S 803G IC:GX3001+GX1211+5812思达科ABS-S 806H IC:GX3001+GX1211+5812思达科ABS-S 806H IC:AVL1118+A V2020+DSD4M16G思达科ABS-S 806H IC:HN4J7G+G2A954+5812+25X80思达科ABS-S807 1晶5芯IC:A VL1118a+A V2020+806H金霸王JBW-6688 2晶11芯IC:HTV903F+A VL1108EGa+A V2020+8211金霸王JBW-6688 IC:GX3001+GX1211+5812阿德尔ADE-168 IC:HY903+A VL1108EG+A V2020阿德尔ADE131金刚IC:HTV903F+A VL1108E+M88TS2020海西小霸王TD299Z 2晶6芯IC:Hi2023E+Hi3122+5812同洲CY-668S 1晶12芯IC:HM1512+1108+5812喜旺ABS5398 IC:Hi2023+1108E+MAX2119C喜旺ABS-5798 12芯IC:GX3001+GX1211+5812喜旺ABS-3809 2晶12芯IC:GX3001+GX1121+RDA5812希旺598 2晶12芯(9针接口) IC:Hi2023+1108+SHRP高频头彩虹视霸CY84 1晶10芯IC:HTV903F+A VL1108+M88TS2020彩虹视霸A10S-9AAT 1晶10芯IC:A VL1118+SM42S16400B1-7+F80九洲村村通DVS-398F IC:CT216H+ALV1108+SHRP高频头金星ABS-208 1晶14芯IC:Hi2023+A VL1108+铁壳高频头威克2晶6芯(5针) IC:HTV903+1108+5812华尔HR731A1 3晶12芯IC:CX3001+CX1121+SHARP高频头爱普斯3晶9芯IC:HTV903+A V2020+A VL1108EG爱普斯2568 3晶10芯IC:HTV903+A V2020+A VL1108EG爱普斯IC:GX3001+GX1211+A V2020+2J10X未来视佳ADEI88 3晶9芯IC:HTV903F+A V2020+A VL1108EG黑金刚TRT006 1晶10芯IC:A VL1118+A V2020+4558+F80-100DX-668 2晶10芯针脚定义①-RXD .②-TXD .③VCC .④-GND .⑤-BL IC:Hi2023EC_Hi3102E+5812+F80-100傲天海-吉祥2晶12芯针脚定义①-GND ②-RXD ③-TXD ④VCCIC:GX3001+GX1121+RDA5812高频头+P8075火星漫步LJ6008 1晶10芯IC:HTV903F+AVL1108+M88TS2020+F80-100王牌新一代TD-299Z 针脚定义①- . ②-TXD .③-RXD .④-GND ⑤- IC:Hi2023E+Hi3122+5812王牌HJ360 3晶10芯IC:GX1120+GX3001+TS2020TVW ALKER ABS-2008 1晶6芯IC:D61216GJ+1108E+SHARP头吉祥988 (ZJ-111) 1晶11芯IC:HTV903 +1108+高频头北京北电科林3晶12芯IC:Hi2023+A VL1108EGa+SHARP高频头家家福BEX811 1晶10芯IC:24645K2+M88VS2000+M88TS2020家家福ADE158 IC:HTV903+A VL1108+M88TS2020华星科技2晶IC:Hi2023+A VL1108+5812亚视达ABR-S(H11) 2晶10芯IC:HTV903+1108E+A V2020HSTAR 3晶10芯IC:Hi2023+A VL1108EGa+M88IS2020长江电讯ABS-2008型铁壳(9针接口) IC:D61216GJ+A VL1108EG+夏普头全家福3晶IC:Hi2023E+A VL1108EG+M88TS2020畅想BEX818 1晶10芯IC:HTV903+A VL1108+A V2020必佳GF-901 2晶10芯针脚定义①-GND .②-RXD .③-TXD .④VCC IC:HTV903+1108+A V2020KSP600G飓风(华亚) 2晶10芯针脚定义①-GND ②-TXD ③-RXD ④VCC IC:HTV903+1108+M88TS2020+25D80万家乐TB002 (5针) IC:Hi2023EC+Hi3102E+M88TS2020+25X80A V万家乐2晶6芯IC:M3330+ALi1108+5812+F80-75奥伟科技ABS-800 3晶(9针接口) IC:GX3001+GX1121+5812奥伟科技ABS-900E 2晶12芯IC:CT216+A VL1108+独立高频头GAIR-08R天眼HSTER3晶10芯IC:Hi2023E+A VL1108+5812飞翔ADE351 2晶10芯IC:HTV903F+A VL1108EG+M88TS2000星视通XC-B268 1晶10芯IC:HTV903+A VL1108+5812星视通XC-C268 1晶11芯IC:HTV903 A VL1108 5812奥维科技ABS-600 3晶12芯IC:GX3001+GX1121+A V2020GM-210825A 3晶10芯IC:Hi2023+A V1108+5812GM-210825A 2晶10芯IC:GX3001+GX1121+5812中国结TRT005 1晶10芯IC:M88VS2000+256454K+M88TS2020万视达118S 3晶10芯IC:Hi2023EC+Hi3121E+5812足球王国ADE266 1晶10芯IC:HTV903F+A VL1108Ga+M88T52000摩托罗拉IC:HM1521+A VL1108+5812现代数码TDX-668B 2晶6芯IC:A VL1108EG+HI2023EC+5812国科广电GKA800 ( 9孔串口) IC:GX3001+A VL1108+EN29LV160AB+夏普头心语BEX838 10芯IC:HTV903F+A VL1108+5812心语BEX838 2晶10芯IC:HTV903F+A VL1108+m88ts2020+GH8211美万嘉MJ-518S 3晶10芯IC:GX3001+GX1121+RDK5812SV A CH-6788 2晶IC:M88VS2000+ES255624K+M88TS2020+EN25F80+AMS1117数码新一代HT702 2晶10芯IC:HTV903F+1108+M88TS2020飓风KSP600G 2晶10芯IC:HTV903+A VL1108+2020板号CH-ABS-S-VS2000-V1.1 2晶6芯IC:2000+2020+255624K斯威特ZL-5188A 1晶13芯IC:2HTV903+A VL1108EGA+夏普高频头中国星2晶6芯IC:ALI3330+ALi1108+5812+F80-75Ji Xiang 208版号ABS-A005B.M 3晶6芯IC:D61216GJ100+A VL1108+S29AL016070TF102+MAXIM2119C欧士达209B 10芯IC:GX1121+GX3001+5037l。

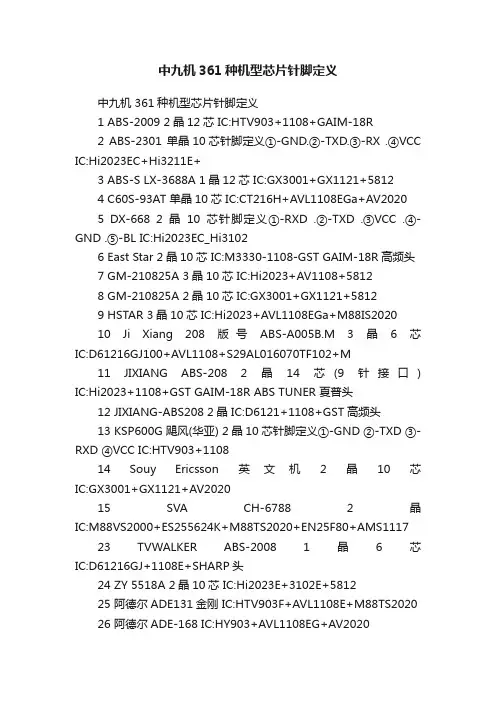

中九机361种机型芯片针脚定义中九机 361种机型芯片针脚定义1 ABS-2009 2晶12芯 IC:HTV903+1108+GAIM-18R2 ABS-2301 单晶10芯针脚定义①-GND.②-TXD.③-RX .④VCC IC:Hi2023EC+Hi3211E+3 ABS-S LX-3688A 1晶12芯 IC:GX3001+GX1121+58124 C60S-93AT 单晶10芯 IC:CT216H+AVL1108EGa+AV20205 DX-668 2晶10芯针脚定义①-RXD .②-TXD .③VCC .④-GND .⑤-BL IC:Hi2023EC_Hi31026 East Star 2晶10芯 IC:M3330-1108-GST GAIM-18R高频头7 GM-210825A 3晶10芯 IC:Hi2023+AV1108+58128 GM-210825A 2晶10芯 IC:GX3001+GX1121+58129 HSTAR 3晶10芯 IC:Hi2023+AVL1108EGa+M88IS202010 Ji Xiang 208版号ABS-A005B.M 3晶6芯IC:D61216GJ100+AVL1108+S29AL016070TF102+M11 JIXIANG ABS-208 2晶14芯(9针接口) IC:Hi2023+1108+GST GAIM-18R ABS TUNER 夏普头12 JIXIANG-ABS208 2晶 IC:D6121+1108+GST高频头13 KSP600G 飓风(华亚) 2晶10芯针脚定义①-GND ②-TXD ③-RXD ④VCC IC:HTV903+110814 Souy Ericsson英文机2晶10芯IC:GX3001+GX1121+AV202015 SVA CH-6788 2晶IC:M88VS2000+ES255624K+M88TS2020+EN25F80+AMS111723 TVWALKER ABS-2008 1晶6芯IC:D61216GJ+1108E+SHARP头24 ZY 5518A 2晶10芯 IC:Hi2023E+3102E+581225 阿德尔ADE131金刚 IC:HTV903F+AVL1108E+M88TS202026 阿德尔ADE-168 IC:HY903+AVL1108EG+AV202027 艾雷特1000 黑珍珠V4.V5 1晶10芯IC:0002(GX6121)+EEPLDA+5812+M12L64164A28 艾雷特alt 7812 3晶10芯 IC:GX3001+GX1121+581229 艾雷特2晶10芯 IC:M88VS2000+ES256454K+M88TS202030 艾雷特ALT5812 IC:GX3001+GX1121+581231 艾雷特ALT600A 2晶11芯 IC:M3330E+AVL108的+夏普高频头32 艾雷特ALT600c 1晶11芯IC:CH216H+AVL1108+C6XS-8CA33 艾雷特ALT600c 2晶10芯 IC:GX3001+GX1121+581234 艾雷特ALT600c 2晶11芯 IC:GX3001+GX1121+581235 艾雷特ALT600G IC:HTV903+AVL1108+25L160+ST2020(Y32S-8BAT 081113)36 艾雷特ALT6812 1晶10芯 IC:GX6121+RDA5812+ZB-1A37 艾雷特ALT6815 1晶10芯 IC:GX6121-RDA5812-2B-1A38 艾雷特ALT7812 3晶11芯针脚定义①VCC .②-RXD .③-TXD .④-GND IC:GX3001+GX139 艾雷特ALT7815 3晶10芯 IC:GX3001+1121+TS202040 爱普思DVB-2568 3晶10芯 IC:HTV903+1121+202041 爱普斯3晶9芯 IC:HTV903+AV2020+AVL1108EG42 爱普斯 IC:GX3001+GX1211+AV2020+2J10X43 爱普斯2568 3晶10芯 IC:HTV903+AV2020+AVL1108EG44 傲天海-吉祥2晶12芯针脚定义①-GND ②-RXD ③-TXD④VCC IC:GX3001+GX1121+RDA545 奥维科技ABS-600 3晶12芯 IC:GX3001+GX1121+AV202046 奥伟科技ABS-800 3晶(9针接口) IC:GX3001+GX1121+581247 奥伟科技ABS-900E 2晶12芯IC:CT216+AVL1108+独立高频头GAIR-08R48 板号CH-ABS-S-VS2000-V1.1 2晶6芯IC:2000+2020+255624K49 北大高科3晶9芯 IC:GX3001+GX1211+581250 北京北电科林3晶12芯 IC:Hi2023+AVL1108EGa+SHARP高频头51 必佳GF-901 2晶10芯针脚定义①-GND .②-RXD .③-TXD .④VCC IC:HTV903+1108+52 彩虹视霸A10S-9AAT 1晶10芯IC:AVL1118+SM42S16400B1-7+F8053 彩虹视霸CY84 1晶10芯IC:HTV903F+AVL1108+M88TS202054 长虹CH920 3晶6芯IC:HTV903F+1108EGa+AV2020+25L8055 长虹KES 2晶6芯 IC:Hi2023+Hi3102+581256 长虹KES-2099S 2晶5芯 IC:Hi2023+Hi3102E+581257 长虹精工YJ5978 1晶10芯IC:HTV903F+1108EGa+2000+F80-100+821158 长虹精品TC-6688ABS 2晶10芯IC:HTV903+AVL1108EG+581259 长虹数码CH930 3晶12芯IC:HTV903F+1108+AV2020+M8060 长虹新一代3晶10芯 IC:HI2023E+1108E+FL016ALF61 长虹新一代，海尔数码、海信数码单双晶体6芯IC:HI2023E+3102(3121)+581262 长江电讯ABS-2008型铁壳(9针接口) IC:D61216GJ+AVL1108EG+夏普头63 畅想BEX818 1晶10芯 IC:HTV903+AVL1108+AV202064 城市之宝BEX868 Y32S-93AT 2晶10芯IC:HTV903F+AVL1108+TS202065 创维S600 3晶 IC:M3330E+AVL1108E+581266 创维新一代3晶10芯 IC:Hi2023E+1108+5037+FL016A67 村村通ABS-S888AIC:Hi2023EC+Hi3121+ET8211+RDA5812+25X8068 村村通2晶6芯 IC:HN4+0001+581269 村村通001 3晶10芯 IC:GX3001+GX1121+RDK581270 村村通ABS-S GD-1008 3晶10芯IC:Hi2023E+AVL1108E+ZL10037+F16-100HIP71 村村通ABS-S323- 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023EC+Hi3172 村村通DTH(铁壳) 3晶12芯IC:AVL1108EG+HTV903F+AV202073 村村通wx-666 3晶10芯 IC:GX3001+GX1121+RDK581274 村村通ZJ-11 IC:HTV903+1108+夏普头S7ZH630675 村村通ZL5188 1晶13芯 IC:HTV903+1108+SHARP高频头76 村村通ZL-5188A 2晶11芯IC:HTV903+AVL1108+RDK581277 村村通ZL-5188B 2晶10芯 IC:HTV903+AVL1108EGA+581278 村村通ZL-5188B 2晶13芯 IC:HTV903+AVL1108+RDK581279 村村通ZL5188B 1晶13芯IC:HTV903+AV1108+SHARP630680 村村通ZL-6188 2晶10芯 IC:HTV903+AVL1108EGA+581281 村村通ZL-6188C 10芯 IC:GX3001+GX1121+RDK581282 大旗920 3晶12芯 IC:HTV903+AVL1108+AV202083 大旗930 3晶12芯 IC:HTV903+AVL1108+AV202084 大旗DQ920 3晶12芯 IC:GX3001+GX1121+5812+25X1685 东仕DIS-2000K 单晶10芯IC:HTV903F+AVL1108E+AV202086 飞翔ADE351 2晶10芯IC:HTV903F+AVL1108EG+M88TS200087 福临门ABS-S 3晶9线 IC:GX1121+GX3001+581288 高斯贝尔/歌德威尔ABS-208F 3晶14芯针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC89 高斯贝尔ABS-208 1晶14芯(5针). 针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:AV90 高斯贝尔ABS—208 2晶14芯 IC:HTV903+1108+581291 高斯贝尔ABS-208 3晶(9针母串口) IC:AVL1108+Hi2023+GAIM-18R IC:D61216GJ100+AVL1108EG+S29AL016D70TF102+92 高斯贝尔ABS-208 IC:D61216GJ+AV1108+29AL016D+581293 高斯贝尔ABS—208F IC:Hi2023+AVL1108EGA+M88TS202094 高斯贝尔ABS-208N 铁壳(9针母串口) IC42s16400F95 高斯贝尔ABS-208P/歌德威尔208H 1晶14芯针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:AVL1108EGi+Hi2023+581296 高斯贝尔ABS-208P/歌德威尔208H 1晶14芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:M3330E+AVL1108EG+AV2020+M12L64164A97 高斯贝尔ABS-208Q 1晶14芯IC:AVL1108EGA+M3330E+M12L64164A+AV202098 高斯贝尔ABS-208S 1晶 IC:NEC D61216GJ+AVL1108EGa+高频头99 高星HS-312 3晶12芯 IC:GX3001+GX1121+5812100 歌德威尔ABS-208 3晶14芯(9针接口) IC:M3330+1108+5812101 歌德威尔ABS-208 3晶6芯 IC:D61216GJ+1108+5812102 歌德威尔ABS-208H/高斯贝尔208P 3晶14芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:M3330E+AVL1108EG+AV2020+M12L64164103 国科广电GKA800 ( 9孔串口) IC:GX3001+AVL1108+EN29LV160AB+夏普头104 海尔2晶10芯 IC:HI2023E+1108+5812105 海尔3晶10芯(9针接口) IC:HI2023E+1108+5812+ESMTM12L64164A-GNR1T80AB 106 海尔高清OST-666 2晶6芯 IC:Hi2023E+3160+TS2020107 海尔高清OST-666 2晶6芯IC:M88VS2000+241674K.1+M88TS2020108 海尔高清OST-666 3晶12芯IC:High032E+His121+M88TS2020109 海西小霸王TD299Z 2晶6芯 IC:Hi2023E+Hi3122+5812 110 航天高清王-HS-166 2晶12芯IC:Hi2023EC+Hi3102E+RDA5812111 航天高清王HS-169 2晶12芯针脚定义①-GND .②-TX .③-RX .④-VCC IC:Hi2023EC+3122 112 航天数码ABS-3809 2晶12芯IC:GX3001+GX1121+5812113 航天天信WTD198J 2晶12芯(9针接口) IC:GX3001+GX1121+5812+ES29LV160FB-70TG 114 航天直播HT-168 3晶12芯 IC:Hi2023+1108+夏普头115 航天珠江ABS-209B IC:GX3001+GX1121++WGSE5037116 航天珠江WTD-198J 2晶12芯 IC:GX3001+GX1121+5812 117 黑金刚TRT006 1晶10芯IC:AVL1118+AV2020+4558+F80-100118 华尔HR731A1 3晶12芯 IC:CX3001+CX1121+SHARP高频头119 华星科技2晶 IC:Hi2023+AVL1108+5812120 皇朝HSR-268 10芯 IC:Hi2023+AVL1108+5812121 皇视HRS-268 3晶10芯 IC:Hi2023EC+AVL1108+5812122 皇视HRS-268 2晶10芯 IC:Hi2023EC+Hi3121+5812123 皇视HRS-268 3晶10芯 IC:Hi2023EC+Hi3102E+AV2020 124 皇视HSR-208A 2晶10芯IC:Hi2023E+AVL1108EG+AV2020125 皇视HSR-208B 单晶10芯针脚定义①-GND ②-TXD ③-RXD ④-VCC IC:Hi2023EC+Hi3102+ 126 皇视HSR-208B 2晶10芯IC:Hi2023+1108+2020127 皇视HSR-208B 单晶10芯 IC:3330+1108+2020128 皇视HSR-2090 2晶11芯IC:Hi2023+1108EGa+夏普头++EN29LV160129 皇视HSR-210A 单晶6芯 IC:Hi2023ec+Hi3122e+AV2020 130 皇视HSR-260A 铁盒2晶10芯IC:Hi+1108+SHARP夏普头131 皇视HSR-260B 3晶10芯 IC:Hi2023+1108+2020132 皇视HSR-260B 3晶10芯 IC:HI2023+1108+5812133 皇视HSR-260B/索尼高清258 1晶10芯IC:2023E+3121+AV2020134 皇视HSR-268 单晶10线 IC:Hi2023+Hi3121+AV2020135 皇视HSR-268 单晶10线 IC:HTV903+AVL1108+5812136 火星漫步LJ6008 1晶10芯IC:HTV903F+AVL1108+M88TS2020+F80-100137 吉祥988 (ZJ-111) 1晶11芯 IC:HTV903 +1108+高频头138 吉祥ABS-2009B 3晶14芯 IC:GX3001+GX1121+RDK5812 139 吉祥ABS-2009大铁壳2晶 IC:GX3001+GX1121+夏普高频头140 吉祥ABS-208C IC:Hi2023+AVL1108EGa+GST GAIM-18R ABS-STUNER141 集信科技V4 .V6(铁壳) 2晶10芯针脚定义①VCC. ②-RXD .③-TXD .④-GND IC:00001(GX3001)+HN4LSW+S6416AHTA+5812142 集信科技V4.V5 1晶10芯(A型) 针脚定义①VCC .②-RXD .③-TXD .④-GND IC:0002(GX61 143 集信科技V4.V6(铁壳) 2晶9芯( B 型) 针脚定义①VCC .②-RXD .③-TXD .④-GND IC:0001 144 集信科技V4.V6(铁壳)IC:0002P1M43700ta06+5812+EN25F80+TM8211+POL4558 145 集信科技V4.V6(铁壳) IC:HN4LSW+S6416AHTA-6BZH+EN25F80-1000CP+5812146 集信科技V6铁壳(海尔机芯) 3晶9芯针脚定义①VCC .②-TXD .③-RXD .④-GND IC:1108EG 147 家家福ADE158 IC:HTV903+AVL1108+M88TS2020148 家家福BEX811 1晶10芯IC:24645K2+M88VS2000+M88TS2020149 焦点yj5888 2晶10芯 IC:HTV903+AVL1108+RDA5812 150 金霸王JBW-6688 2晶11芯IC:HTV903F+AVL1108EGa+AV2020+8211151 金霸王JBW-6688 IC:GX3001+GX1211+5812152 金牛ABS-1108 3晶10芯 IC:Hi2023+1108+5812153 金星ABS-208 1晶14芯 IC:Hi2023+AVL1108+铁壳高频头154 九洲村村通DVS-398F IC:CT216H+ALV1108+SHRP高频头155 飓风KSP600G 2晶10芯 IC:HTV903+AVL1108+2020156 开门红KSP638 1晶10芯IC:CT216H+AVL1108EGa+AV2020157 开门红KSP638 2晶10芯 IC:HTV903F+AVL1108E+AV2020 158 凯恩斯2077ABS 2晶10芯IC:Hi2023+1108E+5812+25L800159 凯恩斯2077ABS 2晶10芯 IC:M3330+AVL1108+5812160 凯恩斯KES-2066S 6芯针脚定义①-TXD .②-RXD .③VCC .④-GND .⑤-BL IC:Hi3122E 161 凯恩斯KES-2077Z 1晶6芯针脚定义①-TXD .②-RXD .③VCC .④-GND .⑤-BL IC:Hi202 162 凯恩斯KES-2088S 2晶10芯 IC:Hi2023EC+HI3102E+RDA5812 163 凯恩斯KES-2088S 2晶6芯IC:Hi2023EC+HI3102E+RDA5812164 凯恩斯KES-2088S 2晶6芯针脚定义①-TXD .②-RXD .③VCC .④-GND .⑤-BL IC:Hi2023 165 凯恩斯KES-2088Z (5针). 针脚定义①-TXD .②-RXD .③VCC .④-GND .⑤-BL IC:Hi2023E 166 凯恩斯KES-2099S 2晶6芯IC:Hi2023EC+Hi3102E+5812+25L80167 凯恩斯KES-2188T 3晶10芯 IC:Hi2023+1108+5812168 凯恩斯KES-2188T 3晶12芯 IC:Hi2023+1108E+5037169 凯恩斯KES-2288S 3晶10芯IC:M3330E+AVL1108+RDA5812+M12L64164A170 凯恩斯KES-2688b 2晶10芯 IC:Hi2023e+1108e+5812171 凯恩斯KES-2688S 2晶10芯 IC:Hi2023e+1108e+5812172 凯恩斯KES-2788S 2晶6芯 IC:Hi2023EC+Hi3122E+5812 173 凯恩斯KES-2788S 3晶10芯IC:Hi2023E+AVL1108EGa+5812174 凯恩斯KES-5188 11芯 IC:HTV903+AVL1108EGA+AV2020 175 凯恩斯KES-5188A铁盒2晶10芯IC:HTV903F+AVL1108+RDK5812+F80+PT8211176 凯恩斯KES-5188B 2晶13芯IC:HTV903+RDA5812+AVL1108+8211+F80177 科海2888（小天使）2晶10芯IC:HTV903+AVL1108EGa+RDa5812178 科海6228 1晶11芯IC:HTV903+AVL1108EGa+RDa5812+25X16AVSIG179 科海6228-CT216H 1晶11芯IC:CT216H+1108EGa+M88TS2020180 科海C623S-91AT 单晶10芯 IC:CT210H+AVL1108+2020 181 科海炫彩6888 IC:HTV903+AVL1108EGa+RDa5812182 克莱尔HT701 1晶10芯IC:AVL1108EG+HTV903F+M88TS2000183 绿达PS-1288 2晶12芯 IC:Hi2023+Hi3021+AV2020184 绿达PS-1288 3晶12芯IC:Hi2023E+ABS090520+M88TS2020185 绿达金统帅3晶10芯 IC:M3330+1108+5812186 绿达视美人\卓异1晶10芯 IC:Hi2023EC+Hi3121+2020187 美路2晶12芯 IC:GX3003+GX1121+5812188 美路3晶13芯 IC:Hi2023E+1108+2119189 美路-5598 IC:Hi2023+1108+GAIM-18R+29lv160190 美路-5798 IC:Hi2023E+1108+2119C191 美路MR-1809 IC:Hi2023E+AVL1108E+高频头MAX2119C 192 美路MR-5598 3晶12芯针脚定义①VCC. ②-RXD .③-TXD .④-GND IC:Hi2023E+1108193 美路MR-5598铁壳3晶12芯 IC:GX3003+GX1121+5812 194 美万嘉MJ-518S 3晶10芯 IC:GX3001+GX1121+RDK5812 195 迷你星3晶13芯 IC:GX3001+GX1121+5812+F16-100HIP 196 摩托罗拉 IC:HM1521+AVL1108+5812197 欧士达209B 10芯 IC:GX1121+GX3001+5037198 欧视达ABS-209B 3晶10芯 IC:GX3001+GX1121+LW37 199 欧视达ABS-309B 3晶11芯IC:GX3001+GX1121+MGCE5037200 欧视达AS-900S 1晶11芯 IC:GX6121+25L80+LW37201 其乐达CT216 2晶10芯 IC:CT216+1108+AV2020202 全家福3晶 IC:Hi2023E+AVL1108EG+M88TS2020203 日立创新TDX-668B 2晶6芯针脚定义①-RXD .②-TXD .③-GND .④VCC. ⑤-BL IC:Hi2023 204 三星DQ88/DQ66 IC:HTV903F+AVL1108+AV2020205 三星HSR-208C 1晶10芯IC:Hi2023E+Hi3102+MXT8211+AV2020+F25L08pA206 三星高清DQ88 3晶12芯 IC:HTV903F+AVL1108+AV2020 207 三星高清王2晶12芯 IC:GX3001+GX1121+5812208 三星数码王668C 2晶6芯 IC:HTV903F+AVL1108E+5812 209 三星数码王TDX668B 2晶6芯针脚定义①-RXD .②-TXD .③-GND .④VCC. ⑤-BL IC:Hi2023 210 三星数码王TDX668B 2晶6芯IC:HTV903F+AVL1108E+5812211 三星数码王TDX668E 1晶6芯 IC:Hi2023EC+3102C+5812 212 三星王国-KL6350 1晶11芯IC:HTV903+AVL1108EGa+EDA5812213 三星小霸王2900 (9针接口) IC:Hi2023E+AVL1108+MAX2119214 三星小霸王ABS-S 2009 2晶10芯IC:CX3001+CX1121+5812215 深圳亿通DVB-V5 10芯 IC:HN4N46+EN25F80+G1N540-1TA06+IS42S16400-7T+5812 216 深圳知音ABSTAR KT-2309 3晶10芯 IC:Hi2023+AVL1108E+5812217 视美人2晶10芯 IC:Hi2023+3106+AV2020218 视美人ABS-S PS-1288 2晶10芯IC:Hi3102E+Hi2023EC+AV2020219 视美人PS-1288 ICM88VS2000+ES256454K+M88TS2020 220 数码新一代HT702 2晶10芯IC:HTV903F+1108+M88TS2020221 思达科ABS-S 801型2晶10芯 IC:GX3001+GX1121+5810 222 思达科ABS-S 802G 2晶10芯 IC:GX3001+GX1211+5812 223 思达科ABS-S 803A 1晶10芯IC:AVL1118+AV2020+25D80V224 思达科ABS-S 803G IC:GX3001+GX1211+5812225 思达科ABS-S 806H IC:AVL1118+AV2020+DSD4M16G226 思达科ABS-S 806H IC:GX3001+GX1211+5812227 思达科ABS-S 806H IC:HN4J7G+G2A954+5812+25X80 228 思达科ABS-S807 1晶5芯 IC:AVL1118a+AV2020+806H 229 斯威特ZL-5188A 1晶13芯IC:2HTV903+AVL1108EGA+夏普高频头230 松下高清SX168 3晶6芯 IC:HTV903F+AVL1108+AV2020 231 松下高清OST168 2晶10芯 IC:Hi2023E+Hi3121+AV2020232 松下高清OST-466 2晶10芯IC:Hi2023e+Hi3121+MBBTS2020+MBDA80CG233 松下科技PS-228 11芯 IC:Hi2023+Hi3122+5812234 松下科技PS-228 2晶10芯 IC:GX3001+GX1211+5812235 松下科技PS-228 2晶6芯IC:M88VS2000+M88TS2020+ES261474K236 松下科技PS-228 2晶 IC:HTV903+1108+2020237 松下科技PS-228 1晶12芯N88VS2000+ES261344K+M88TS2020高频头+T25P80+S163816S 238 松下科技星3晶6芯IC:Hi2023+AVL1108+WGCE5037239 松下科技星.海尔数码.海信数码单双晶+6芯IC:Hi2023E+Hi3102(3121)+5812240 松下科技星/海尔数码/海信数码单双晶6芯IC:Hi2023E+Hi3102(Hi3121)+5812241 松下科技星668B 2晶6芯Hi2023(E0908)+EVl1108EG2+5812242 松下科技星-668C 2晶6芯针脚定义①-RX .②-TX .③-GND .④VCC. ⑤-BL IC:AVL1108EG+H 243 松下科技星668E 2晶6芯 IC:HV903+AVL1108E+5812244 松下科技星TDX-668B 2晶6芯IC:HTV903FH42+AVL1108EGA+RGK5812245 松下科技星TDX-668B 2晶6芯针脚定义①-RXD .②-TXD .③-GND .④VCC. ⑤-BL IC:Hi2023+AVL1108+5812+25L8005 246 松下科技星TDX-668B1/松下科技星-668E IC:Hi3102E+Hi2023EC+5812247 松下数码王OST-266 10芯(4针) 针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023E+H 248 松下数码王OST-266 2晶6芯IC:Hi2023E+Hi3102E+ M88TS2020+MXT8211249 松下数码王OST-266 2晶6芯IC:M88VS2000+M88TS2020+261414k+25F80250 松下数码王P-269A 2晶6芯 IC:Hi2023E+Hi3122+AV2020 251 索尼高清ABS-S 258 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023EC+Hi31 252 索尼高清ABS-S 258 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi3102E+Hi20 253 太平鸟HJ321 3晶10芯针脚定义①-GND .②-RXD .③-TXD .④VCC IC:GX3001+GX11 254 太平鸟HJ321 3晶11芯IC:GX3001+GX1121+5812255 太阳红TYH-279ABS/289ABS/299ABS 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023EC+Hi3121+AV202016 天成TCD-219ABS 2晶振10芯针脚定义①-TXD .②-RXD .③-VCC .④-GND .⑤-BL IC:Hi2023E17 天成TCD–239ABS 2晶10芯 IC:M3330E+AVL1108E+581218 天成TCD-339ABS 3晶10芯(9针接口) IC:Hi2023+1108+581219 天成TCD-509ABS 2晶10芯(5针) IC:Hi2023EC+HI3121+581220 天成TCD-509ABS 3晶10芯IC:Hi2023E0915+AVL1108EGa+RDA581221 天成TCD-519ABS 2晶10芯 IC:Hi2023+AVL1108+581222 天成TCD-599 2晶10芯 IC:M3330+AVL1008+5812256 天诚519型2晶10芯 IC:HTV903+1108E+5812257 天诚539 2晶10芯 IC:HTV903+AV1108+5812258 天诚TC-ABS1108A 11芯 IC:Hi2023EC+AVL1108+5812 259 天诚TCD-219 2晶10芯 IC:Hi2023EC+Hi3121+5812260 天诚TCD-219ABS 2晶10芯IC:M3330E+AVL1108EGA+5812261 天诚TCD-239 2晶10芯 IC:M3330E+1108E+5812262 天诚TCD-239ABS 2晶10芯 IC:Hi2023+1108E+5812263 天诚TCD-239ABS 3晶10芯 IC:M3330+1108+5812264 天诚TCD-279 2晶10芯 IC:Hi2023EC+Hi3102E+5812265 天诚TCD-299ABS 2晶10芯 IC:Hi2023EC+Hi3121+5812 266 天诚TCD-299Z 2晶10芯 IC:Hi2023+3206+5812267 天诚TCD-319ABS 3晶10芯IC:Hi2023E0914+AVL1108EGa+RDA5812268 天诚TCD-319ABS 3晶12芯 IC:Hi2302+AVL1108+5037 269 天诚TCD-369ABS 3晶10芯 IC:Hi2023+1108+5812270 天诚TCD-369ABS 3晶10芯 IC:M3330E+1108+5812271 天诚TCD-369ABS 3晶5芯 IC:Hi2023+1108+WCGE5037 272 天诚TCD-509ABS 3晶10芯IC:M3330E-AVL1108EGa-5812273 天诚TCD-509ABS 10芯(5针) IC:Hi2023+AVL1108+5812+M12L6416A274 天诚TCD-539ABS 2晶10芯(5针) 针脚定义①-RX .②-TX .③VCC .④-GND .⑤-BL IC:M3330 275 天诚TCD-579ABS 2晶10芯 IC:Hi2023+Hi1108+5812276 天诚TCD-579ABS 3晶10芯IC:HiM3330+AVL1108EGa+RDA5812277 天诚TCD-589ABS 3晶10芯 IC:Hi2023+1108+5812278 天诚TCD-689ABS铁壳机2晶12芯(9针接口) IC:Hi2023+AVL1108+夏普头279 天诚TD-2992 2晶6芯IC:Hi3122E+Hi2023E+5812+F80+MXT8211280 天诚TD-299Z 2晶5芯 IC:Hi2023+3206+5812281 天地星（原大盒中星九号）3晶 IC:Hi2023+1108+5037282 天地星TDX-668B 2晶10芯 IC:Hi2023+AVL1108+5812 283 天地星小霸王(三星数码王)TDX-668B 单晶6芯 . 针脚定义①-GND .②-RXD .③-TXD .④VCC IC: 284 天地星小霸王TDX-328B 1晶10芯 IC:ALi M3328F+5810285 天地星小霸王TDX-668A (9针接口) IC:HI2023+1108+夏普头286 天地星小霸王TDX-668B 2晶振IC:HTV903+AVL1108EGA+RDA5812+25L8005287 天地星小霸王TDX-668C 2晶6芯IC:HTV903+AVL1108EGA+RDK5812+25F80288 天眼HSTER3晶10芯 IC:Hi2023E+AVL1108+5812289 铁壳ABS-2009 2晶11芯 IC:Hi2023+1108+夏普头290 通达C60S-93AT/C62S-91AT 1晶10芯IC:CT216H+AVL1108E+2020291 通达Y30S-01BT 2晶12芯 IC:HTV903+AVL1108+2020292 通达Y35S-8BAT/Y35S-8CAT 2晶10芯IC:HTV903+AVL1108+5812293 同洲CY-668S 1晶12芯 IC:HM1512+1108+5812294 万家乐2晶6芯 IC:M3330+ALi1108+5812+F80-75295 万家乐TB002 (5针) IC:Hi2023EC+Hi3102E+M88TS2020+25X80AV296 万利达ZY-5518A 2晶10芯 IC:CX3001+GX1121+5812297 万利达ZY-5518A 3晶10芯(9针接口) IC:Hi2023+1108+5812298 万利达ZY-5518A 1晶6芯((5针)) IC:Hi2023E+Hi3102E+5812299 万视达118S 3晶10芯 IC:Hi2023EC+Hi3121E+5812300 王牌HJ360 3晶10芯 IC:GX1120+GX3001+TS2020301 王牌数码OST-366 2晶6芯针脚定义①-GND ②-RXD .③-TXD .④VCC IC:Hi3102+Hi202 302 王牌数码王GM-ABS1108A 2晶10芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:GX3001 303 王牌数码王GM-ABS1108A 10芯 IC:Hi2023+AVL1108+5812 304 王牌新一代TD-299Z 针脚定义①- . ②-TXD .③-RXD .④-GND ⑤- IC:Hi2023E+Hi3122+5812 305 威克2晶6芯(5针)IC:HTV903+1108+5812306 威特斯ZL-5188A 2晶13芯IC:HTV903+AVL1108+RDK5812307 威特斯ZL-5188B 2晶11芯 IC:GX3001+GX1121+5812308 未来视佳ADEI88 3晶9芯IC:HTV903F+AV2020+AVL1108EG309 希旺598 2晶12芯(9针接口) IC:Hi2023+1108+SHRP高频头310 喜旺ABS-3809 2晶12芯 IC:GX3001+GX1121+RDA5812 311 喜旺ABS5398 IC:Hi2023+1108E+MAX2119C312 喜旺ABS-5798 12芯 IC:GX3001+GX1211+5812313 现代V4、V5 3晶9芯IC:GX3001+GX1121+5812+EN25D80+HY57V641620ETP-6 314 现代数码TDX-668B 2晶6芯IC:AVL1108EG+HI2023EC+5812315 小霸王ABS-1388 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023EC+Hi31 316 小霸王ABS-1688 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023EC+Hi31 317 小霸王TDX-328B 1晶10芯 IC:ALi M3328F+5810318 小霸王TDX-668B 2晶6芯 IC:HTV903+1108+5812319 小霸王TDX-668B 6芯 IC:Hi2023+RDA5812+AVL1108E 320 小霸王TDX-668E ABS-S1 1晶6芯IC:Hi2023+Hi3102+FT8211+HT1117321 小霸王TDX-668E 2晶6芯 IC:HTV903+1108+5812322 小霸王TDX-668E 1晶6芯 IC:Hi2023EC+Hi3121+5812323 小福星3晶11芯针脚定义①-GND .②-(空) .③-RXD .④-TXD ( IC:GX3001+GX1121+5812）324 小福星abs 2008 3晶12芯IC:GX3001+GX1211+5812325 小灵通2晶6线 IC:Hi2023+1108+5812326 小霰王XC-B298 1晶12芯 IC:HTV903-RDA5812-AVL1108327 心语BEX838 2晶10芯IC:HTV903F+AVL1108+m88ts2020+GH8211328 心语BEX838 10芯 IC:HTV903F+AVL1108+5812329 星视通XC-B268 1晶10芯 IC:HTV903+AVL1108+5812330 星视通XC-C268 1晶11芯 IC:HTV903 AVL1108 5812331 幸运之星YJ5988 2晶10芯IC:HTV903F+AVL1108EGa+AV2020332 亚视达ABR-S(H11) 2晶10芯 IC:HTV903+1108E+AV2020 333 亿通电子WS-3688ZL 1晶10芯IC:Hi2023EC+Hi3102E+AV2020334 知音科技ABSTAR KT1028H 2晶振10芯IC:Hi2023+AVL1108+GST GAIM-18R335 志高之星HS166 2晶12芯 IC:Hi3102+Hi2023+5812336 志高之星HS169 2晶12芯IC:Hi2023EC+Hi3012E+RDA5812A+EM638165TS-6G 337 中大WS-3688ZJ (铁壳) 1晶10芯针脚定义①-GND .②-RXD .③-TXD .④VCC IC:Hi2023EC 338 中大WS-3688ZJ (铁壳) 2晶10芯 IC:Hi2023+AVL1108EG+夏普高频头339 中电电子J-6288 ABS-S 3晶12芯IC:GX3001+GX1121+5812340 中广通XC-B188 3晶12芯 IC:GX3001+GX1121+5812341 中国结TRT005 1晶10芯IC:M88VS2000+256454K+M88TS2020342 中国星2晶6芯 IC:ALI3330+ALi1108+5812+F80-75343 中兴科技ABS-S323 2晶10芯IC:Hi2023EC+HI3102E+5812+M12L64164A344 中星科技2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023EC+Hi3102E+5812+ 345 中星科技单晶14芯IC:Hi2023E+1108+5812+25L8单晶14芯346 中星科技ZG-N02 12芯 IC:GX3001+AV2020347 众昌电子ABS-2087 2晶10芯 IC:M3330+AVL1108+5812 348 众昌电子ABS–2088 2晶10芯 IC:Hi2023+AVL1108+5812 349 卓异5518A 3晶10芯 IC:Hi2023E+1108+5812350 卓异5518A G 1晶10芯爱百信针脚定义①-GND .②-TXD .③-RXD .④VCC IC:HTV903+AVL 351 卓异5518A(铁壳)2晶11芯(9针接口) IC:Hi2023+1108+夏普独立高频头352 卓异5518A(铁壳)3晶11芯 IC:Hi2023E+1108+5812353 卓异5518AG 2晶11芯针脚定义①-GND .②-RXD .③-TXD .④VCC ⑤-BL IC:Hi2023E+1108+5 354 卓异ZY-5518A G 驰骋天下针脚定义①-GND .②-RXD .③-TXD .④VCC IC:HTV903+AVL1 355 卓异ZY-5518A H 财富2晶6 芯针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:芯片掩356 卓异ZY-5518A H 春1晶6芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:GX3001+581 357 卓异ZY-5518A H 春2晶10芯针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:Hi2023E+HI3121+5812+F25L008A358 卓异ZY-5518A H 秋1晶10芯针脚定义①-GND .②-RXD .③-TXD .④VCC ⑤-BL IC:Hi2023EC+Hi3102E+5812+F80-100 359 卓异ZY-5518A H 秋针脚定义①-GND .②-RXD .③-TXD .④VCC 升级接口在内部PCB上 IC:GX 360 卓异ZY-5518A H至尊王牌2晶10芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:GX3001+ 361 足球王国ADE266 1晶10芯IC:HTV903F+AVL1108Ga+M88T52000。

中星9号各牌子接收机升级破解超级密码大全详解!!接收机, 密码, 详解, 大全, 牌子接收机牌子,对应密码,操作,如下:天诚中星9号接收机26号升级密码为：菜单---系统设置---输入F1 1 1 F2 0 2密码---确定---自动搜索---完成46台卓异海尔芯片中星9号接收机26号升级密码为：菜单---系统设置---输入1 4 F2 F1 5 9 密码---确定--自动搜索--完成46台卓异国新芯片中星9号接收机26号升级密码为：菜单---系统设置---输入6 6 6 6 密码---确定--自动搜索--完成46台奥视通中星9号接收机26号升级密码为：菜单---系统设置---输入1 F3 1 F3 5 9 密码---确定---自动搜索---完成46台天地星中星9号接收机26号升级密码为：菜单---系统设置---输入8 F3 1 F1 0 2 密码---确定---自动搜索---完成46台小霸王新一代中星9号接收机26号升级密码为：菜单---系统设置---输入8 F3 1 F1 0 2 密码---确定---自动搜索---完成46台海尔数码王中星9号接收机26号升级密码为：菜单---系统设置---输入1 F3 1 F3 5 9 密码---确定---自动搜索---完成46台志高中星9号接收机26号升级密码为：菜单---系统设置---输入8 F1 1 F2 9 1 密码---确定---自动搜索---完成46台K N S中星9号接收机26号升级密码为：菜单---系统设置---输入F1 1 1 F2 0 2 密码---确定---自动搜索---完成46台村村通中星9号接收机26号升级密码为：菜单---系统设置---输入F1 F1 6 6 8 8密码---确定---自动搜索---完成46台金牛中星9号接收机26号升级密码为：菜单---系统设置---输入8 5 4 F3 2 F1 密码---确定---自动搜索---完成46台279太阳红中星9号接收机26号升级密码为：菜单---系统设置---输入9 3 9 4 F1 F2 密码---确定---自动搜索---完成46台千万注意事项:如果一次搜索不成功，或缺台黑屏可以重复进行,或多次输入,多次搜索,即可!(秘密尚未齐全，详情请关注本博客)附:中星9号升级超级密码总汇26日:1、天诚机破解：主菜单-系统设置-密码F1-1-1-F2-0-2自动搜索（如果节目收搜不全需要重复收搜直到节目全部），46个频道再现眼前，只是台标不对应。

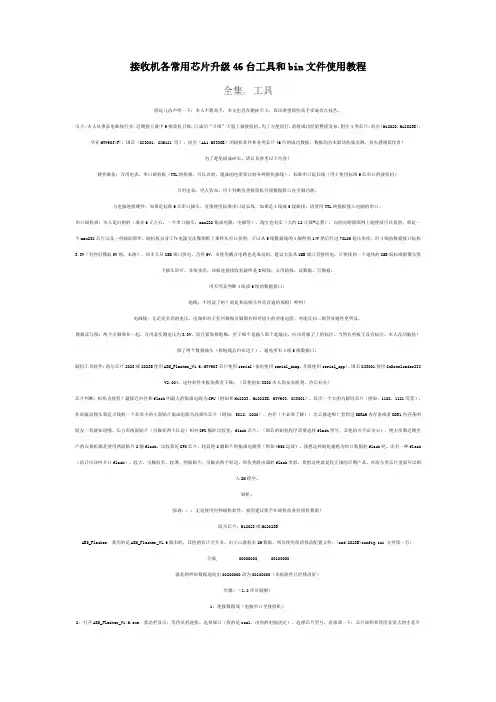

接收机各常用芯片升级46台工具和bin文件使用教程全集, 工具借这儿再声明一下：本人不算高手，本文也旨在抛砖引玉，真切希望那些高手多施舍点技艺。

引子：本人从事家电维修行业，近期接大量中9接收机升级，已成功“升级”大量上寨接收机，为了方便同行，故将成功经验整理发布，附全4类芯片：海尔（Hi2023，Hi2023E），华亚HTV903(F)，国芯（GX3001，GX6121 等），阿里（ALi M3330E）的刷机软件和各类芯片46台的成功数据，数据均为本版块收集亲测，首先感谢原作者！为了避免刷成砖头，请认真参考以下内容！硬件准备：万用电表。

串口刷机板（TTL转接板。

可以自制，现成的也需要自制各种联机插线），标准串口延长线（用于使用标准9芯串口的接收机）万用电表：世人皆知。

用于判断各类接收机升级数据接口各引脚功能。

与电脑连接硬件：如果是标准9芯串口插头，直接使用标准串口延长线。

如果是4线或5线插排，请使用TTL转接板接入电脑的串口。

串口刷机板：本人是自制的（成本6元左右，一个串口插头，max232集成电路，电解等），淘宝也有卖（大约12元钱+运费），自制电路图纸网上随便就可以找到，就是一个max232芯片以及一些辅助原件。

刷机板自身工作电源无法像图纸上那样从串口获得，可以从5线数据线的4脚得到14V然后经过78L05稳压供给。

但4线的数据接口标称3.3V（有些好像标5V的，未测），故本人从USB端口供电，直供5V，未使用耦合电路也是成功的，建议大家从USB端口直接供电。

只要找到一个退休的USB鼠标或摄像头剪下插头即可，非常实用。

该板连接接收机最终是3根线：公用地线，读数据，写数据。

用万用表判断4线或5线的数据接口：地线：不用说了吧？就是和高频头外壳直通的那根！呵呵！电源线：无论是多高的电压，电源相对于任何数据引脚都有相对较小的对地电阻，对地反向二极管导通性更明显。

数据读写线：两个引脚靠在一起，万用表实测电压为3.3V，而且紧靠接地脚。

9针串口引脚定义25针串口引脚定义RS-232-C 串口通讯详解串行通信接口标准经过使用和发展，目前已经有几种。

但都是在RS-232标准的基础上经过改进而形成的。

所以，以RS-232C为主来讨论。

RS- 323C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。

它适合于数据传输速率在0～20000b/s围的通信。

这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。

由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。

在讨论RS-232C接口标准的容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE （Data Communication Equipment)而制定的。

因此这个标准的制定，并未考虑计算机系统的应用要求。

但目前它又广泛地被借来用于计算机（更准确的说，是计算机接口）与终端或外设之间的近端连接标准。

显然，这个标准的有些规定及和计算机系统是不一致的，甚至是相矛盾的。

有了对这种背景的了解，我们对RS-232C标准与计算机不兼容的地方就不难理解了其次，RS-232C标准中所提到的“发送”和“接收”，都是站在DTE立场上，而不是站在DCE的立场来定义的。

由于在计算机系统中，往往是CPU和I/O设备之间传送信息，两者都是DTE，因此双方都能发送和接收。

一、RS-232-CRS-232C标准（协议）的全称是EIA-RS-232C标准，其中EIA(Electronic Industry Association)代表美国电子工业协会，RS（ecommeded standard）代表推荐标准，232是标识号，C代表RS232的最新一次修改（1969），在这之前，有RS232B、RS232A。

它规定连接电缆和机械、电气特性、信号功能及传送过程。

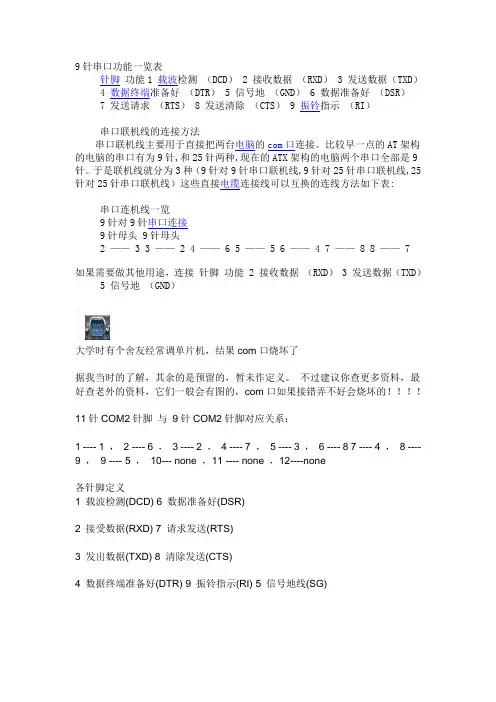

9针串口功能一览表针脚功能1 载波检测（DCD） 2 接收数据（RXD） 3 发送数据（TXD）4 数据终端准备好（DTR）5 信号地（GND）6 数据准备好（DSR）7 发送请求（RTS） 8 发送清除（CTS） 9 振铃指示（RI）串口联机线的连接方法串口联机线主要用于直接把两台电脑的com口连接。

比较早一点的AT架构的电脑的串口有为9针,和25针两种,现在的ATX架构的电脑两个串口全部是9针。

于是联机线就分为3种（9针对9针串口联机线,9针对25针串口联机线,25针对25针串口联机线）这些直接电缆连接线可以互换的连线方法如下表:串口连机线一览9针对9针串口连接9针母头 9针母头2 ——3 3 —— 24 —— 65 —— 56 —— 47 ——8 8 —— 7如果需要做其他用途，连接针脚功能 2 接收数据（RXD） 3 发送数据（TXD）5 信号地（GND）大学时有个舍友经常调单片机，结果com口烧坏了据我当时的了解，其余的是预留的，暂未作定义。

不过建议你查更多资料，最好查老外的资料，它们一般会有图的，com口如果接错弄不好会烧坏的！！！！11针COM2针脚与9针COM2针脚对应关系：1 ---- 1 ，2 ---- 6 ，3 ---- 2 ，4 ---- 7 ，5 ---- 3 ，6 ---- 87 ---- 4 ，8 ----9 ，9 ---- 5 ，10--- none ，11 ---- none ，12----none各针脚定义1 载波检测(DCD) 6 数据准备好(DSR)2 接受数据(RXD) 7 请求发送(RTS)3 发出数据(TXD) 8 清除发送(CTS)4 数据终端准备好(DTR) 9 振铃指示(RI)5 信号地线(SG)第三解决方案我直接从电路复制的哦1 NDCDB2 Serial In3 Serial Out4 NDTRB5,10,11 Ground6 NDSRB7 RTS8 CTS9 RI (ring-in)让SATA和PATA和平共处的关键在于其占用的IDE通道位置不能冲突。

一、仔细观察自己的接收机1、观察接收机背后的升级口是几根针？或几个孔？9针或9孔的机器不需要任何转换电路（刷机小板）可直接与电脑进行连接；3、4、5、6针的机器需要购买电平转换电路（刷机小板），因为电脑的电平信号与机器的电平信号不同，所以不能直接与之通讯，需要电平转换电路做中间的桥梁，一般有两种一种是“RS232转TTL”、另一种是“USB转TTL”，如果家里有台式电脑，并且后面有COM口（9针串口）的话，推荐购买“RS232转TTL”，这种小板不需要安装驱动，可直接与电脑连接，另一头连接接收机，价格便宜，这种小板采用的芯片一般为MAX232或MAX3232，如果购买的是MAX3232芯片的小板，还需要将小板上的vcc连接到接收机的vcc（+3.3v或+5v）上为小板供电，除此之外还可以将小板上的vcc和gnd用usb线接到电脑usb口的vcc和gnd为小板提供稳定的+5v供电；如果购买的是MAX232芯片，则只能使用usb线取来+5v供电给小板，不可以用接收机上的+3.3v，max232必须采用+5v供电；“USB转TTL”适合笔记本电脑用户，他们没有9针的com口，用usb转ttl还有一个好处就是不必外接供电，usb自带供电给小板，但使用“USB 转TTL”小板需要安装pl2303驱动，将usb口变成com口，方可与接收机进行通讯，usb小板所采用的芯片一般为pl2303，以上是最常见的2种电平转换小板，可以在老式的手机数据线里找找有没有“MAX232”“MAX3232”“pl2303”这3个芯片……2、观察自己的接收机的主芯片是什么牌子及型号？常见的主芯片品牌有海尔、国芯、华亚等……海尔一般为Hi2023或Hi2023E……国芯一般有GX3001……等，不同的芯片要选择不同的刷机工具，例如海尔的芯片要使用“ABS_Flasher_V1.6”，国芯的芯片要使用“GxDownloaderIII 1.008”（英文界面）或“GxDownloaderIII 2.120”（中文界面）……补充：大家如果遇到“Hi2023”的海尔芯片，请看清楚下面一行写的是什么，如果下面一行写着“E0925”或“E09xx”等字样，在读取和烧写时应选择2023E，而不要选择2023！！！3、观察自己的接收机储存器是多大的？是1MB的还是2MB的？储存器是系统指令的载体，读取和烧写的.bin文件就是存储在此芯片内。

中九刷机经验谈各位刷友：今天终于有时间可以静下心来，把自己刷机的经历和相关的经验整理成文章，发出来，让刷机的朋友有所了解刷机的过程等相关的内容。

本人刷机近4000台，碰到过海尔HI2023EC、国芯GX3001 GX6121、华亚HTV903 HTV903F、阿里ALIM3330E、澜起M88VS2000等几种主芯片型号，同时还有这些主芯片和不同的其他次要芯、不同的显示面板和高频头、晶振构成的不同的硬件方案。

现在本人一一分述如下：第一节、刷机的理论依据所谓刷机，其实就是重写存储器的程序，这个重写由于硬件的因素，可以分为机对机，空中升级，电脑升级三种方式。

通常情况下，我们选择电脑升级，这样有两个好处，一是我们可以最大限度的保证程序的可恢复性，二是我们可以研究读出的程序，以提高我们的技术水平。

所以说刷机不是目的，研究重在参与，全民动员，全民学习。

第二节、中九接收机的硬件组成主芯片：主要有海尔HI2023EC、国芯GX3001 GX6121、华亚HTV903 HTV903F、阿里ALIM3330E、澜起M88VS2000等几种，同时还有其他的不常见，在这里不再例举。

还有6121单芯片，HI单芯片。

存储器：现在的硬件方案中，使用的最多的存储器是1MB串行存储器，也有2MB 并行存储器。

型号主要有：25L8005M2C、P80A80CG、25NL1605M2C等。

高频头：现在的高频头一般有RDA5812、RDK5811、RDK5812、A V2020、M88TS2020、LW37、SHAP头、GSR-18头，还有其他一些。

中频芯片：一般使用的中频芯片有：HI系列[3102、3106、3121、A VL1108EGA]，国芯系列[GX1121] 、华亚HTV903[F] [A VL1108EGA]、阿里ALIM3330E A VL1108EGA]、澜起M88VS2000[ES256454K]。

晶振：现行硬件方案中使用最多的晶振有：4MHZ[一般和主芯片搭配]，27MHZ[一般和高频头搭配]，还有极少数使用10MHZ晶振面板PIN：面板的线数一般从4线到12线不等，也有极少数在12线以上。

9针串口流控定义详细解析DCD :载波检测。

主要用于Modem通知计算机其处于在线状态，即Modem检测到拨号音，处于在线状态。

RXD:此引脚用于计算机接收外部设备送来的数据；在你使用Modem时，你会发现RXD指示灯在闪烁，说明RXD引脚上有数据进入。

TXD:此引脚将计算机的数据发送给外部设备；在你使用Modem时，你会发现TXD指示灯在闪烁，说明计算机正在通过TXD引脚发送数据。

DTR:数据终端就绪；当此引脚高电平时，通知Modem可以进行数据传输，计算机已经准备好。

GND:信号地；此位不做过多解释。

DSR:数据设备就绪；此引脚高电平时，通知计算机Modem已经准备好，可以进行数据通讯了。

RTS:请求发送；此脚有计算机来控制，用以通知Modem马上传送数据至计算机；否则，Modem将收到的数据暂时放入缓冲区中。

CTS: 清除发送；此脚由Modem控制，用以通知计算机将欲传的数据送至Modem。

RI : Modem通知计算机有呼叫进来，是否接听呼叫由计算机决定很久很久以前，计算机还没有出现，那时就已经存在了(计算机)史前的串口设备(电传打字机，工控测量设备，通信调制解调器)，为了连接这些串口，EIA制定了RS232标准，采用DB25接插件，支持同步和异步串口，D型的接口可以有效防止插反。

标准化给使用带来了便利。

时光荏苒，个人计算机出现了，这些已有的串口设备毫无疑问地成为了最初的外设，自然而然地RS232标准被个人计算机采纳。

但是设备制造商倾向于体积更小，成本更低的接口，因此，将DB25中未使用的和支持同步模式的引脚去掉，形成DB9。

最初的情况相当混乱，因为DB9只定义了信号，却没有指定信号和引脚的对应关系，各个制造商只能自行定义。

幸运的是，IBM的PC成了工业标准，DB9逐渐统一到IBM的定义上来。

DB9只有9根线，遵循RS232标准。

定义如下：DTR,DSR------DTE设备准备好/DCE设备准备好。

各厂家中九接收机顶盒芯片IC资料大全(目前最完整的)，部分附针脚定义。

方便大家速查。

可使用CTRL+F，然后输入相关数据进行速查，或者也可以下载附件。

品牌产品型号芯片配置海尔2晶10芯IC:HI2023E+1108+5812海尔高清OST-666 2晶6芯IC:M88VS2000+241674K.1+M88TS2020海尔高清OST-666 3晶12芯IC:High032E+His121+M88TS2020海尔3晶10芯(9针接口) IC:HI2023E+1108+5812+ESMTM12L64164A-GNR1T80AB海尔高清OST-666 2晶6芯IC:Hi2023E+3160+TS2020欧视达ABS-209B 3晶10芯IC:GX3001+GX1121+LW37欧视达ABS-209B 3晶11芯IC:GX3001+5037+8211欧视达ABS-309B 3晶11芯IC:GX3001+GX1121+MGCE5037欧视达AS-900S 1晶11芯IC:GX6121+25L80+LW37城市之宝BEX868 Y32S-93AT 2晶10芯IC:HTV903F+A VL1108+TS2020通达Y35S-8BAT/Y35S-8CAT 2晶10芯IC:HTV903+A VL1108+5812通达Y30S-01BT 2晶12芯IC:HTV903+A VL1108+2020皇朝HSR-268 10芯IC:Hi2023+A VL1108+5812小霸王TDX-668E ABS-S1 1晶6芯IC:Hi2023+Hi3102+FT8211+HT1117天地星小霸王TDX-328B 1晶10芯IC:ALi M3328F+5810天地星小霸王TDX-668A (9针接口) IC:HI2023+1108+夏普头天地星小霸王TDX-668B 2晶振IC:HTV903+A VL1108EGA+RDA5812+25L8005天地星小霸王(三星数码王)TDX-668B 单晶6芯.针脚定义①-TXD ②-RXD ③VCC ④-GND ⑤-BL IC:Hi2023E+RDA5812+A VL1108E+MXT8211a+25L8005天地星（原大盒中星九号）3晶IC:Hi2023+1108+5037天地星TDX-668B 2晶10芯IC:Hi2023+A VL1108+5812天地星小霸王TDX-668C 2晶6芯IC:HTV903+A VL1108EGA+RDK5812+25F80小霸王TDX-328B 1晶10芯IC:ALi M3328F+5810小霸王TDX-668B 6芯IC:Hi2023+RDA5812+A VL1108E小霸王TDX-668B 2晶6芯IC:HTV903+1108+5812小霸王TDX-668E 1晶6芯IC:Hi2023EC+Hi3121+5812小霸王TDX-668E 2晶6芯IC:HTV903+1108+5812小霰王XC-B298 1晶12芯IC:HTV903-RDA5812-A VL1108小霸王ABS-1388 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023EC+Hi3121+A V2020小霸王ABS-1688 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023EC+Hi3122E+5812小霸王GF902 IC:A VL1118a+A V2020+EN25F80索尼高清ABS-S 258 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023EC+Hi3122E+5812索尼高清ABS-S 258 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi3102E+Hi2023EC+A V2020太阳红TYH-279ABS/289ABS/299ABS 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023EC+Hi3121+A V2020松下科技星TDX-668B1/松下科技星-668E IC:Hi3102E+Hi2023EC+5812松下科技星TDX-668B 2晶6芯IC:HTV903FH42+A VL1108EGA+RGK5812松下科技星668B 2晶6芯Hi2023(E0908)+EVl1108EG2+5812松下科技星-668C 2晶6芯针脚定义①-RX .②-TX .③-GND .④VCC. ⑤-BL IC:AVL1108EG+HTV903F+5812松下科技星668E 2晶6芯IC:HV903+A VL1108E+5812松下科技星/海尔数码/海信数码单双晶6芯IC:Hi2023E+Hi3102(Hi3121)+5812松下科技星TDX-668B 2晶6芯针脚定义①-RXD .②-TXD .③-GND .④VCC. ⑤-BL IC:Hi2023+A VL1108+5812+25L8005松下高清SX168 3晶6芯IC:HTV903F+A VL1108+A V2020松下数码王P-269A 2晶6芯IC:Hi2023E+Hi3122+A V2020松下高清OST168 2晶10芯IC:Hi2023E+Hi3121+A V2020松下科技PS-228 11芯IC:Hi2023+Hi3122+5812松下科技PS-228 2晶6芯IC:M88VS2000+M88TS2020+ES261474K松下科技PS-228 1晶12芯N88VS2000+ES261344K+M88TS2020高频头+T25P80+S163816STS松下科技PS-228 2晶IC:HTV903+1108+2020松下科技PS-228 2晶10芯IC:GX3001+GX1211+5812松下数码王OST-266 10芯(4针)针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023E+Hi3106+2020松下数码王OST-266 2晶6芯IC:M88VS2000+M88TS2020+261414k+25F80松下数码王OST-266 2晶6芯IC:Hi2023E+Hi3102E+ M88TS2020+MXT8211松下高清OST-466 2晶10芯IC:Hi2023e+Hi3121+MBBTS2020+MBDA80CG松下科技星3晶6芯IC:Hi2023+A VL1108+WGCE5037松下科技星.海尔数码.海信数码单双晶+6芯IC:Hi2023E+Hi3102(3121)+5812中星科技单晶14芯IC:Hi2023E+1108+5812+25L8单晶14芯中星科技ZG-N02 12芯IC:GX3001+A V2020中星科技2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023EC+Hi3102E+5812+M12L64164A中兴科技ABS-S323 2晶10芯IC:Hi2023EC+HI3102E+5812+M12L64164A村村通ABS-S323- 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023EC+Hi3122E+5812村村通2晶6芯IC:HN4+0001+5812村村通ZL5188 1晶13芯IC:HTV903+1108+SHARP高频头村村通ZL-5188A 2晶11芯IC:HTV903+A VL1108+RDK5812村村通ZL-5188B 2晶13芯IC:HTV903+A VL1108+RDK5812村村通ZL-5188B 2晶10芯IC:HTV903+A VL1108EGA+5812村村通ZL5188B 1晶13芯IC:HTV903+A V1108+SHARP6306村村通ZJ-11 IC:HTV903+1108+夏普头S7ZH6306村村通wx-666 3晶10芯IC:GX3001+GX1121+RDK5812村村通ZL-6188 2晶10芯IC:HTV903+A VL1108EGA+5812村村通ZL-6188C 10芯IC:GX3001+GX1121+RDK5812村村通DTH(铁壳) 3晶12芯IC:A VL1108EG+HTV903F+A V2020村村通001 3晶10芯IC:GX3001+GX1121+RDK5812村村通ABS-S GD-1008 3晶10芯IC:Hi2023E+A VL1108E+ZL10037+F16-100HIP村村通ABS-S888A IC:Hi2023EC+Hi3121+ET8211+RDA5812+25X80视美人ABS-S PS-1288 2晶10芯IC:Hi3102E+Hi2023EC+A V2020视美人PS-1288 ICM88VS2000+ES256454K+M88TS2020视美人2晶10芯IC:Hi2023+3106+A V2020太平鸟HJ321 3晶10芯针脚定义①-GND .②-RXD .③-TXD .④VCC IC:GX3001+GX1121+TS2020太平鸟HJ321 3晶11芯IC:GX3001+GX1121+5812焦点yj5888 2晶10芯IC:HTV903+A VL1108+RDA5812幸运之星YJ5988 2晶10芯IC:HTV903F+A VL1108EGa+A V2020克莱尔HT701 1晶10芯IC:A VL1108EG+HTV903F+M88TS2000中电电子J-6288 ABS-S 3晶12芯IC:GX3001+GX1121+5812小福星3晶11芯针脚定义①-GND .②-(空) .③-RXD .④-TXD (）IC:GX3001+GX1121+5812东仕DIS-2000K 单晶10芯IC:HTV903F+A VL1108E+A V2020Souy Ericsson英文机2晶10芯IC:GX3001+GX1121+A V2020高斯贝尔/歌德威尔ABS-208F 3晶14芯针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:A VL1108EG+Hi2023+5812高斯贝尔ABS-208 1晶14芯(5针).针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:A VL1108EG+Hi2023+5812歌德威尔ABS-208H/高斯贝尔208P 3晶14芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:M3330E+AVL1108EG+A V2020+M12L64164高斯贝尔ABS-208P/歌德威尔208H 1晶14芯针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:A VL1108EGi+Hi2023+5812高斯贝尔ABS-208P/歌德威尔208H 1晶14芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:M3330E+AVL1108EG+A V2020+M12L64164A高斯贝尔ABS—208F IC:Hi2023+A VL1108EGA+M88TS2020高斯贝尔ABS—208 2晶14芯IC:HTV903+1108+5812吉祥ABS-208C IC:Hi2023+A VL1108EGa+GST GAIM-18R ABS-STUNER吉祥ABS-2009B 3晶14芯IC:GX3001+GX1121+RDK5812吉祥ABS-2009大铁壳2晶IC:GX3001+GX1121+夏普高频头ABS-2009 2晶12芯IC:HTV903+1108+GAIM-18R歌德威尔ABS-208 3晶6芯IC:D61216GJ+1108+5812歌德威尔ABS-208 3晶14芯(9针接口) IC:M3330+1108+5812高斯贝尔ABS-208 3晶(9针母串口) IC:A VL1108+Hi2023+GAIM-18RIC:D61216GJ100+A VL1108EG+S29AL016D70TF102+ISSI高斯贝尔ABS-208N 铁壳(9针母串口) IC42s16400F高斯贝尔ABS-208 IC:D61216GJ+A V1108+29AL016D+5812高斯贝尔ABS-208S 1晶IC:NEC D61216GJ+A VL1108EGa+高频头高斯贝尔ABS-208Q 1晶14芯IC:A VL1108EGA+M3330E+M12L64164A+A V2020ABS-S LX-3688A 1晶12芯IC:GX3001+GX1121+5812现代V4、V5 3晶9芯IC:GX3001+GX1121+5812+EN25D80+HY57V641620ETP-6集信科技V6铁壳(海尔机芯) 3晶9芯针脚定义①VCC .②-TXD .③-RXD .④-GND IC:1108EG(Hi3121)+Hi2023+5812.集信科技V4.V6(铁壳) 2晶9芯( B型)针脚定义①VCC .②-RXD .③-TXD .④-GND IC:0001(GX3001)+HN4F74+5812集信科技V4 .V6(铁壳) 2晶10芯针脚定义①VCC. ②-RXD .③-TXD .④-GND IC:00001(GX3001)+HN4LSW+S6416AHTA+5812集信科技V4.V6(铁壳) IC:HN4LSW+S6416AHTA-6BZH+EN25F80-1000CP+5812集信科技V4.V6(铁壳) IC:0002P1M43700ta06+5812+EN25F80+TM8211+POL4558集信科技V4.V5 1晶10芯(A型)针脚定义①VCC .②-RXD .③-TXD .④-GND IC:0002(GX6121)+5812+M12L64164A 艾雷特2晶10芯IC:M88VS2000+ES256454K+M88TS2020艾雷特V5 IC:HN4F910931M2EE+0001G1K729-1TA060932+5812艾雷特ALT5812 IC:GX3001+GX1121+5812艾雷特ALT600A 2晶11芯IC:M3330E+A VL108的+夏普高频头艾雷特ALT600A/吉祥ABS-2009 2晶IC:GX3001+GX1121-ES29L160FB+SHARP高频头艾雷特ALT600G IC:HTV903+A VL1108+25L160+ST2020(Y32S-8BA T 081113)艾雷特ALT6812 1晶10芯IC:GX6121+RDA5812+ZB-1A艾雷特ALT6815 1晶10芯IC:GX6121-RDA5812-2B-1A艾雷特ALT7815 3晶10芯IC:GX3001+1121+TS2020艾雷特1000 黑珍珠V4.V5 1晶10芯IC:0002(GX6121)+EEPLDA+5812+M12L64164A 艾雷特alt 7812 3晶10芯IC:GX3001+GX1121+5812艾雷特ALT7812 3晶11芯针脚定义①VCC .②-RXD .③-TXD .④-GND IC:GX3001+GX1121+5812艾雷特ALT600c 2晶10芯IC:GX3001+GX1121+5812艾雷特ALT600c 2晶11芯IC:GX3001+GX1121+5812艾雷特ALT600c 1晶11芯IC:CH216H+AVL1108+C6XS-8CA深圳亿通DVB-V5 10芯IC:HN4N46+EN25F80+G1N540-1TA06+IS42S16400-7T+5812 亿通电子WS-3688ZL 1晶10芯IC:Hi2023EC+Hi3102E+A V2020中大WS-3688ZJ (铁壳) 1晶10芯针脚定义①-GND .②-RXD .③-TXD .④VCC IC:Hi2023EC+Hi3102E+A V2020中大WS-3688ZJ (铁壳) 2晶10芯IC:Hi2023+A VL1108EG+夏普高频头皇视HSR-208A 2晶10芯IC:Hi2023E+A VL1108EG+A V2020皇视HSR-208B 2晶10芯IC:Hi2023+1108+2020皇视HSR-208B 单晶10芯IC:3330+1108+2020皇视HSR-208B 单晶10芯针脚定义①-GND ②-TXD ③-RXD ④-VCC IC:Hi2023EC+Hi3102+A V2020皇视HSR-2090 2晶11芯IC:Hi2023+1108EGa+夏普头++EN29LV160皇视HSR-210A 单晶6芯IC:Hi2023ec+Hi3122e+A V2020皇视HSR-260A 铁盒2晶10芯IC:Hi+1108+SHARP夏普头皇视HRS-268 3晶10芯IC:Hi2023EC+Hi3102E+A V2020皇视HRS-268 2晶10芯IC:Hi2023EC+Hi3121+5812皇视HSR-268 单晶10线IC:HTV903+A VL1108+5812皇视HSR-268 单晶10线IC:Hi2023+Hi3121+A V2020皇视HRS-268 3晶10芯IC:Hi2023EC+A VL1108+5812皇视HSR-260B 3晶10芯IC:Hi2023+1108+2020皇视HSR-260B/索尼高清258 1晶10芯IC:2023E+3121+A V2020皇视HSR-260B 3晶10芯IC:HI2023+1108+5812皇朝HSR-268 10芯IC:Hi2023+A VL1108+5812凯恩斯KES-2066S 6芯针脚定义①-TXD .②-RXD .③VCC .④-GND .⑤-BL IC:Hi3122E+Hi2023ECE+N25F80凯恩斯KES-2077Z 1晶6芯针脚定义①-TXD .②-RXD .③VCC .④-GND .⑤-BL IC:Hi2023EC+3122E+5812凯恩斯2077ABS 2晶10芯IC:M3330+A VL1108+5812凯恩斯2077ABS 2晶10芯IC:Hi2023+1108E+5812+25L800凯恩斯KES-2088S 2晶6芯IC:Hi2023EC+HI3102E+RDA5812凯恩斯KES-2088S 2晶10芯IC:Hi2023EC+HI3102E+RDA5812凯恩斯KES-2088S 2晶6芯针脚定义①-TXD .②-RXD .③VCC .④-GND .⑤-BL IC:Hi2023EC+HI3122E+RDA5812 凯恩斯KES-2088Z (5针).针脚定义①-TXD .②-RXD .③VCC .④-GND .⑤-BL IC:Hi2023EC+HI3102E+RDA5812凯恩斯KES-2099S 2晶6芯IC:Hi2023EC+Hi3102E+5812+25L80凯恩斯KES-2188T 3晶10芯IC:Hi2023+1108+5812凯恩斯KES-2188T 3晶12芯IC:Hi2023+1108E+5037凯恩斯KES-2288S 3晶10芯IC:M3330E+A VL1108+RDA5812+M12L64164A凯恩斯KES-2688b 2晶10芯IC:Hi2023e+1108e+5812凯恩斯KES-2688S 2晶10芯IC:Hi2023e+1108e+5812凯恩斯KES-2788S 3晶10芯IC:Hi2023E+A VL1108EGa+5812凯恩斯KES-2788S 2晶6芯IC:Hi2023EC+Hi3122E+5812凯恩斯KES-5188 11芯IC:HTV903+A VL1108EGA+A V2020凯恩斯KES-5188A铁盒2晶10芯IC:HTV903F+A VL1108+RDK5812+F80+PT8211凯恩斯KES-5188B 2晶13芯IC:HTV903+RDA5812+A VL1108+8211+F80美路3晶13芯IC:Hi2023E+1108+2119美路2晶12芯IC:GX3003+GX1121+5812美路MR-1809 IC:Hi2023E+A VL1108E+高频头MAX2119C美路MR-5598铁壳3晶12芯IC:GX3003+GX1121+5812美路MR-5598 3晶12芯针脚定义①VCC. ②-RXD .③-TXD .④-GND IC:Hi2023E+1108+2119C美路-5798 IC:Hi2023E+1108+2119C美路-5598 IC:Hi2023+1108+GAIM-18R+29lv160ZY 5518A 2晶10芯IC:Hi2023E+3102E+5812万利达ZY-5518A 1晶6芯((5针)) IC:Hi2023E+Hi3102E+5812万利达ZY-5518A 2晶10芯IC:CX3001+GX1121+5812万利达ZY-5518A 3晶10芯(9针接口) IC:Hi2023+1108+5812长虹新一代3晶10芯IC:HI2023E+1108E+FL016ALF长虹新一代，海尔数码、海信数码单双晶体6芯IC:HI2023E+3102(3121)+5812长虹数码CH930 3晶12芯IC:HTV903F+1108+A V2020+M80长虹精品TC-6688ABS 2晶10芯IC:HTV903+A VL1108EG+5812长虹精工YJ5978 1晶10芯IC:HTV903F+1108EGa+2000+F80-100+8211长虹KES-2099S 2晶5芯IC:Hi2023+Hi3102E+5812长虹KES 2晶6芯IC:Hi2023+Hi3102+5812长虹CH920 3晶6芯IC:HTV903F+1108EGa+A V2020+25L80航天天信WTD198J 2晶12芯(9针接口) IC:GX3001+GX1121+5812+ES29LV160FB-70TG 航天珠江WTD-198J 2晶12芯IC:GX3001+GX1121+5812航天珠江ABS-209B IC:GX3001+GX1121++WGSE5037航天数码ABS-3809 2晶12芯IC:GX3001+GX1121+5812航天直播HT-168 3晶12芯IC:Hi2023+1108+夏普头航天高清王-HS-166 2晶12芯IC:Hi2023EC+Hi3102E+RDA5812航天高清王HS-169 2晶12芯针脚定义①-GND .②-TX .③-RX .④-VCC IC:Hi2023EC+3122+5812天诚TCD-219 2晶10芯IC:Hi2023EC+Hi3121+5812天诚TCD-219ABS 2晶10芯IC:M3330E+A VL1108EGA+5812天诚TCD-299Z 2晶10芯IC:Hi2023+3206+5812天诚TD-299Z 2晶5芯IC:Hi2023+3206+5812天诚TD-2992 2晶6芯IC:Hi3122E+Hi2023E+5812+F80+MXT8211天诚539 2晶10芯IC:HTV903+A V1108+5812天诚519型2晶10芯IC:HTV903+1108E+5812天诚TCD-239ABS 3晶10芯IC:M3330+1108+5812天诚TCD-239ABS 2晶10芯IC:Hi2023+1108E+5812天诚TCD-239 2晶10芯IC:M3330E+1108E+5812天诚TCD-279 2晶10芯IC:Hi2023EC+Hi3102E+5812天诚TCD-299ABS 2晶10芯IC:Hi2023EC+Hi3121+5812天诚TCD-319ABS 3晶10芯IC:Hi2023E0914+A VL1108EGa+RDA5812天诚TCD-319ABS 3晶12芯IC:Hi2302+A VL1108+5037天诚TCD-369ABS 3晶10芯IC:Hi2023+1108+5812天诚TCD-369ABS 3晶10芯IC:M3330E+1108+5812天诚TCD-369ABS 3晶5芯IC:Hi2023+1108+WCGE5037天诚TCD-509ABS 3晶10芯IC:M3330E-A VL1108EGa-5812天诚TCD-509ABS 10芯(5针) IC:Hi2023+A VL1108+5812+M12L6416A天诚TCD-539ABS 2晶10芯(5针)针脚定义①-RX .②-TX .③VCC .④-GND .⑤-BL IC:M3330E+A VL1108+25L80+5812天诚TCD-579ABS 2晶10芯IC:Hi2023+Hi1108+5812天诚TCD-579ABS 3晶10芯IC:HiM3330+A VL1108EGa+RDA5812天诚TCD-589ABS 3晶10芯IC:Hi2023+1108+5812天诚TCD-689ABS铁壳机2晶12芯(9针接口) IC:Hi2023+A VL1108+夏普头天诚TC-ABS1108A 11芯IC:Hi2023EC+A VL1108+5812TCD--239ABS 2晶10芯IC:M3330E+A VL1108E+5812TCD-339ABS 3晶10芯(9针接口) IC:Hi2023+1108+5812TCD-509ABS 3晶10芯IC:Hi2023E0915+A VL1108EGa+RDA5812TCD-509ABS 2晶10芯(5针) IC:Hi2023EC+HI3121+5812TCD-519ABS 2晶10芯IC:Hi2023+A VL1108+5812TCD-599 2晶10芯IC:M3330+A VL1008+5812TCD-219ABS 2晶振10芯针脚定义①-TXD .②-RXD .③-VCC .④-GND .⑤-BL IC:Hi2023EC+Hi3121+5812爱普思DVB-2568 3晶10芯IC:HTV903+1121+2020卓异5518A 3晶10芯IC:Hi2023E+1108+5812卓异5518A(铁壳)3晶11芯IC:Hi2023E+1108+5812卓异5518A(铁壳)2晶11芯(9针接口) IC:Hi2023+1108+夏普独立高频头卓异5518A G 1晶10芯爱百信针脚定义①-GND .②-TXD .③-RXD .④VCC IC:HTV903+A VL1108+5812卓异ZY-5518A G 驰骋天下针脚定义①-GND .②-RXD .③-TXD .④VCC IC:HTV903+A VL1108+5812+F80卓异5518AG 2晶11芯针脚定义①-GND .②-RXD .③-TXD .④VCC ⑤-BL IC:Hi2023E+1108+5812卓异ZY-5518A H 春1晶6芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:GX3001+5812+25L8005卓异ZY-5518A H 春2晶10芯针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:Hi2023E+HI3121+5812+F25L008A卓异ZY-5518A H 秋针脚定义①-GND .②-RXD .③-TXD .④VCC 升级接口在内部PCB上IC:GX6121+5812+F80卓异ZY-5518A H 秋1晶10芯针脚定义①-GND .②-RXD .③-TXD .④VCC ⑤-BL IC:Hi2023EC+Hi3102E+5812+F80-100卓异ZY-5518A H至尊王牌2晶10芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:GX3001+GX1121+5812+25L8005卓异ZY-5518A H 财富2晶6 芯针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:芯片掩磨+5812+80L100绿达PS-1288 3晶12芯IC:Hi2023E+ABS090520+M88TS2020绿达PS-1288 2晶12芯IC:Hi2023+Hi3021+A V2020绿达视美人\卓异1晶10芯IC:Hi2023EC+Hi3121+2020绿达金统帅3晶10芯IC:M3330+1108+5812三星DQ88/DQ66 IC:HTV903F+A VL1108+A V2020三星高清王2晶12芯IC:GX3001+GX1121+5812三星高清DQ88 3晶12芯IC:HTV903F+A VL1108+A V2020三星数码王TDX668B 2晶6芯针脚定义①-RXD .②-TXD .③-GND .④VCC. ⑤-BL IC:Hi2023+1108+5812三星数码王TDX668B 2晶6芯IC:HTV903F+A VL1108E+5812三星数码王668C 2晶6芯IC:HTV903F+A VL1108E+5812三星数码王TDX668E 1晶6芯IC:Hi2023EC+3102C+5812三星HSR-208C 1晶10芯IC:Hi2023E+Hi3102+MXT8211+A V2020+F25L08pA三星小霸王ABS-S 2009 2晶10芯IC:CX3001+CX1121+5812三星小霸王2900 (9针接口) IC:Hi2023E+A VL1108+MAX2119三星王国-KL6350 1晶11芯IC:HTV903+A VL1108EGa+EDA5812开门红KSP638 2晶10芯IC:HTV903F+A VL1108E+A V2020开门红KSP638 1晶10芯IC:CT216H+A VL1108EGa+A V2020日立创新TDX-668B 2晶6芯针脚定义①-RXD .②-TXD .③-GND .④VCC. ⑤-BL IC:Hi2023+A VL1108+5812志高之星HS166 2晶12芯IC:Hi3102+Hi2023+5812志高之星HS169 2晶12芯IC:Hi2023EC+Hi3012E+RDA5812A+EM638165TS-6G金牛ABS-1108 3晶10芯IC:Hi2023+1108+5812小灵通2晶6线IC:Hi2023+1108+5812福临门ABS-S 3晶9线IC:GX1121+GX3001+5812C60S-93AT 单晶10芯IC:CT216H+A VL1108EGa+A V2020ABS-2301 单晶10芯针脚定义①-GND.②-TXD.③-RX .④VCC IC:Hi2023EC+Hi3211E+5812+25L8005其乐达CT216 2晶10芯IC:CT216+1108+A V2020科海6228 1晶11芯IC:HTV903+A VL1108EGa+RDa5812+25X16A VSIG科海6228-CT216H 1晶11芯IC:CT216H+1108EGa+M88TS2020科海C623S-91AT 单晶10芯IC:CT210H+A VL1108+2020科海炫彩6888 IC:HTV903+A VL1108EGa+RDa5812科海2888（小天使）2晶10芯IC:HTV903+A VL1108EGa+RDa5812大旗920 3晶12芯IC:HTV903+A VL1108+A V2020大旗DQ920 3晶12芯IC:GX3001+GX1121+5812+25X16大旗930 3晶12芯IC:HTV903+A VL1108+A V2020众昌电子ABS--2088 2晶10芯IC:Hi2023+A VL1108+5812众昌电子ABS-2087 2晶10芯IC:M3330+A VL1108+5812创维S600 3晶IC:M3330E+A VL1108E+5812创维新一代3晶10芯IC:Hi2023E+1108+5037+FL016A中广通XC-B188 3晶12芯IC:GX3001+GX1121+5812深圳知音ABSTAR KT-2309 3晶10芯IC:Hi2023+A VL1108E+5812知音科技ABSTAR KT1028H 2晶振10芯IC:Hi2023+A VL1108+GST GAIM-18R铁壳ABS-2009 2晶11芯IC:Hi2023+1108+夏普头王牌数码OST-366 2晶6芯针脚定义①-GND ②-RXD .③-TXD .④VCC IC:Hi3102+Hi2023EC+A V2020王牌数码王GM-ABS1108A 2晶10芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:GX3001+GX1121+5812+25L8005王牌数码王GM-ABS1108A 10芯IC:Hi2023+A VL1108+5812JIXIANG ABS-208 2晶14芯(9针接口) IC:Hi2023+1108+GST GAIM-18R ABS TUNER 夏普头JIXIANG-ABS208 2晶IC:D6121+1108+GST高频头East Star 2晶10芯IC:M3330-1108-GST GAIM-18R高频头小福星abs 2008 3晶12芯IC:GX3001+GX1211+5812通达C60S-93AT/C62S-91A T 1晶10芯IC:CT216H+A VL1108E+2020威特斯ZL-5188A 2晶13芯IC:HTV903+A VL1108+RDK5812威特斯ZL-5188B 2晶11芯IC:GX3001+GX1121+5812迷你星3晶13芯IC:GX3001+GX1121+5812+F16-100HIP高星HS-312 3晶12芯IC:GX3001+GX1121+5812北大高科3晶9芯IC:GX3001+GX1211+5812思达科ABS-S 801型2晶10芯IC:GX3001+GX1121+5810思达科ABS-S 802G 2晶10芯IC:GX3001+GX1211+5812思达科ABS-S 803A 1晶10芯IC:A VL1118+A V2020+25D80V思达科ABS-S 803G IC:GX3001+GX1211+5812思达科ABS-S 806H IC:GX3001+GX1211+5812思达科ABS-S 806H IC:A VL1118+A V2020+DSD4M16G思达科ABS-S 806H IC:HN4J7G+G2A954+5812+25X80思达科ABS-S807 1晶5芯IC:A VL1118a+A V2020+806H金霸王JBW-6688 2晶11芯IC:HTV903F+A VL1108EGa+A V2020+8211金霸王JBW-6688 IC:GX3001+GX1211+5812阿德尔ADE-168 IC:HY903+A VL1108EG+A V2020阿德尔ADE131金刚IC:HTV903F+A VL1108E+M88TS2020海西小霸王TD299Z 2晶6芯IC:Hi2023E+Hi3122+5812同洲CY-668S 1晶12芯IC:HM1512+1108+5812喜旺ABS5398 IC:Hi2023+1108E+MAX2119C喜旺ABS-5798 12芯IC:GX3001+GX1211+5812喜旺ABS-3809 2晶12芯IC:GX3001+GX1121+RDA5812希旺598 2晶12芯(9针接口) IC:Hi2023+1108+SHRP高频头彩虹视霸CY84 1晶10芯IC:HTV903F+A VL1108+M88TS2020彩虹视霸A10S-9AAT 1晶10芯IC:A VL1118+SM42S16400B1-7+F80九洲村村通DVS-398F IC:CT216H+ALV1108+SHRP高频头金星ABS-208 1晶14芯IC:Hi2023+A VL1108+铁壳高频头威克2晶6芯(5针) IC:HTV903+1108+5812华尔HR731A1 3晶12芯IC:CX3001+CX1121+SHARP高频头爱普斯3晶9芯IC:HTV903+A V2020+A VL1108EG爱普斯2568 3晶10芯IC:HTV903+A V2020+A VL1108EG爱普斯IC:GX3001+GX1211+A V2020+2J10X未来视佳ADEI88 3晶9芯IC:HTV903F+A V2020+A VL1108EG黑金刚TRT006 1晶10芯IC:A VL1118+A V2020+4558+F80-100DX-668 2晶10芯针脚定义①-RXD .②-TXD .③VCC .④-GND .⑤-BL IC:Hi2023EC_Hi3102E+5812+F80-100傲天海-吉祥2晶12芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:GX3001+GX1121+RDA5812高频头+P8075火星漫步LJ6008 1晶10芯IC:HTV903F+AVL1108+M88TS2020+F80-100王牌新一代TD-299Z针脚定义①- . ②-TXD .③-RXD .④-GND ⑤- IC:Hi2023E+Hi3122+5812王牌HJ360 3晶10芯IC:GX1120+GX3001+TS2020TVW ALKER ABS-2008 1晶6芯IC:D61216GJ+1108E+SHARP头吉祥988 (ZJ-111) 1晶11芯IC:HTV903 +1108+高频头北京北电科林3晶12芯IC:Hi2023+A VL1108EGa+SHARP高频头家家福BEX811 1晶10芯IC:24645K2+M88VS2000+M88TS2020家家福ADE158 IC:HTV903+A VL1108+M88TS2020华星科技2晶IC:Hi2023+A VL1108+5812亚视达ABR-S(H11) 2晶10芯IC:HTV903+1108E+A V2020HSTAR 3晶10芯IC:Hi2023+A VL1108EGa+M88IS2020长江电讯ABS-2008型铁壳(9针接口) IC:D61216GJ+A VL1108EG+夏普头全家福3晶IC:Hi2023E+A VL1108EG+M88TS2020畅想BEX818 1晶10芯IC:HTV903+A VL1108+A V2020必佳GF-901 2晶10芯针脚定义①-GND .②-RXD .③-TXD .④VCC IC:HTV903+1108+A V2020KSP600G 飓风(华亚) 2晶10芯针脚定义①-GND ②-TXD ③-RXD ④VCC IC:HTV903+1108+M88TS2020+25D80万家乐TB002 (5针) IC:Hi2023EC+Hi3102E+M88TS2020+25X80A V万家乐2晶6芯IC:M3330+ALi1108+5812+F80-75奥伟科技ABS-800 3晶(9针接口) IC:GX3001+GX1121+5812奥伟科技ABS-900E 2晶12芯IC:CT216+A VL1108+独立高频头GAIR-08R天眼HSTER3晶10芯IC:Hi2023E+A VL1108+5812飞翔ADE351 2晶10芯IC:HTV903F+A VL1108EG+M88TS2000星视通XC-B268 1晶10芯IC:HTV903+A VL1108+5812星视通XC-C268 1晶11芯IC:HTV903 A VL1108 5812奥维科技ABS-600 3晶12芯IC:GX3001+GX1121+A V2020超的个人论坛转载分享本资源。

如何制作称重仪表与计算机之间的连线一般情况下，地磅本身带有连接到计算机com 口的线，如果该线丢失或损坏，请参考下面的资料重新制作！请按称重仪表的RS232端口类型和计算机端口类型在市场购买相应接口（一般电子或电脑商店都有买），仪表与计算机之间的连接可选一般网线或屏弊线（至少三芯）。

按照称重仪表的说明书，找出仪表RS232端口的地线脚（GND)、发送脚(TXD)、接收脚(RXD)，计算机的RS23端品的地线脚（GND)、发送脚(TXD)、接收脚(RXD)。

接照下表连接：仪表的引脚说明，请查看连接称重仪表说明书。

目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(小于12米)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM ）。

最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连， 和DB25的常用信号脚说明：9针串口（DB9）25针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测DCD 8 数据载波检测DCD2 接收数据RXD3 接收数据RXD3 发送数据TXD 2 发送数据TXD4 数据终端准备DTR 20 数据终端准备DTR5 信号地GND 7 信号地GND6 数据设备准备好DSR 6 数据准备好DSR7 请求发送RTS 4 请求发送RTS8 清除发送CTS 5 清除发送CTS9 振铃指示DELL 22 振铃指示DELL232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）25针－25针9针－25针9针－9针2 3 3 2 2 23 2 2 3 3 35 5 7 7 5 7上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。

PC机9Pin（针）串口电脑串口引脚定义：按序号说明：1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义PIN-connecto此上为计算机串口管脚定义说明。

1、RS-232C母接头定义(9芯)：，注意图和总引脚的标号。

针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好 DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好DSR7 信号地SG8 载波检测DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好DTR21 未定义22 振铃RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充（几个小时的查询和求助才弄明白的，呵呵，珍贵啊）1.RX232公接头的图片和引脚编号：2.从两个图可以看出，公接头和母接头相连时rx-rx，tx-tx，进而可知下载线的两端接口本应该rx-rx、t x-tx的，但买串口线时需要买交叉串口线（实现RX-tx的连接），进而实现一段发送一段接收。

最新★教你破解中星九号卫星的方法 --------本人亲测成功!绝不骗人… 中星 9号升级破解 46台 2月 11号升级后超级密码相关搜索 : 密码 , 超级 , 破解一 , 六位超级密码 :接收机牌子 , 对应密码 , 操作 , 如下 :天诚中星 9号接收机 26号升级密码为:菜单 ---系统设置 ---输入 F1 1 1 F2 0 2密码 ---确定 ---自动搜索 ---完成 46台卓异海尔芯片中星 9号接收机 26号升级密码为:菜单 ---系统设置 ---输入 1 4 F2 F1 5 9 密码 ---确定 --自动搜索 --完成 46台卓异国新芯片中星 9号接收机 26号升级密码为:菜单 ---系统设置 ---输入 6 6 6 6 密码 ---确定 --自动搜索 --完成 46台奥视通中星 9号接收机 26号升级密码为:菜单 ---系统设置 ---输入 1 F3 1 F3 5 9 密码 ---确定 ---自动搜索 ---完成 46台天地星中星 9号接收机 26号升级密码为:菜单 ---系统设置 ---输入 8 F3 1 F1 0 2 密码 ---确定 ---自动搜索 ---完成 46台小霸王新一代中星 9号接收机 26号升级密码为:菜单 ---系统设置 ---输入 8 F3 1 F1 0 2 密码 ---确定 ---自动搜索 ---完成 46台海尔数码王中星 9号接收机 26号升级密码为:菜单 ---系统设置 ---输入 1 F3 1 F3 5 9 密码 ---确定 ---自动搜索 ---完成 46台志高中星 9号接收机 26号升级密码为:菜单 ---系统设置 ---输入 8 F1 1 F2 9 1 密码 ---确定 ---自动搜索 ---完成 46台 K N S中星 9号接收机 26号升级密码为:菜单 ---系统设置 ---输入 F1 1 1 F2 0 2 密码 ---确定 ---自动搜索 ---完成 46台村村通中星 9号接收机 26号升级密码为:菜单 ---系统设置 ---输入 F1 F1 6 6 8 8密码 ---确定 ---自动搜索 ---完成 46台金牛中星 9号接收机 26号升级密码为:菜单 ---系统设置 ---输入 8 5 4 F3 2 F1 密码 ---确定 ---自动搜索 ---完成 46台 279太阳红中星 9号接收机 26号升级密码为:菜单 ---系统设置 ---输入 9 3 9 4 F1 F2 密码 ---确定 ---自动搜索 ---完成 46台皇视 268中星 9号接收机26号升级密码为:菜单 ---系统设置 ---输入 8 1 F1 F2 0 2密码 ---确定 ---自动搜索 ---完成 46台三星数码王中星 9号接收机 26号升级密码为:菜单 ---系统设置 ---输入 1 4 F2 F1 5 9 密码 ---确定 --自动搜索 --完成 46台千万注意事项 :如果一次搜索不成功,或缺台黑屏可以重复进行 , 或多次输入 , 多次搜索 , 即可 ! 附 :中星 9号升级超级密码总汇 :1、天诚机破解:主菜单 -系统设置 -密码 F1-1-1-F2-0-2自动搜索 (如果节目收搜不全需要重复收搜直到节目全部 , 46个频道再现眼前, 只是台标不对应。

中星9号各牌子接收机升级破解超级密码大全详解!!接收机, 密码, 详解, 大全, 牌子接收机牌子,对应密码,操作,如下:天诚中星9号接收机26号升级密码为：菜单---系统设置---输入F1 1 1 F2 0 2密码---确定---自动搜索---完成46台卓异海尔芯片中星9号接收机26号升级密码为：菜单---系统设置---输入1 4 F2 F1 5 9 密码---确定--自动搜索--完成46台卓异国新芯片中星9号接收机26号升级密码为：菜单---系统设置---输入6 6 6 6 密码---确定--自动搜索--完成46台奥视通中星9号接收机26号升级密码为：菜单---系统设置---输入1 F3 1 F3 5 9 密码---确定---自动搜索---完成46台天地星中星9号接收机26号升级密码为：菜单---系统设置---输入8 F3 1 F1 0 2 密码---确定---自动搜索---完成46台小霸王新一代中星9号接收机26号升级密码为：菜单---系统设置---输入8 F3 1 F1 0 2 密码---确定---自动搜索---完成46台海尔数码王中星9号接收机26号升级密码为：菜单---系统设置---输入1 F3 1 F3 5 9 密码---确定---自动搜索---完成46台志高中星9号接收机26号升级密码为：菜单---系统设置---输入8 F1 1 F2 9 1 密码---确定---自动搜索---完成46台K N S中星9号接收机26号升级密码为：菜单---系统设置---输入F1 1 1 F2 0 2 密码---确定---自动搜索---完成46台村村通中星9号接收机26号升级密码为：菜单---系统设置---输入F1 F1 6 6 8 8密码---确定---自动搜索---完成46台金牛中星9号接收机26号升级密码为：菜单---系统设置---输入8 5 4 F3 2 F1 密码---确定---自动搜索---完成46台279太阳红中星9号接收机26号升级密码为：菜单---系统设置---输入9 3 9 4 F1 F2 密码---确定---自动搜索---完成46台千万注意事项:如果一次搜索不成功，或缺台黑屏可以重复进行,或多次输入,多次搜索,即可!(秘密尚未齐全，详情请关注本博客)附:中星9号升级超级密码总汇26日:1、天诚机破解：主菜单-系统设置-密码F1-1-1-F2-0-2自动搜索（如果节目收搜不全需要重复收搜直到节目全部），46个频道再现眼前，只是台标不对应。

一、首先判断机器类别：判定是否适合升级或者是否具备升级软件，列举以下目前部分升级机器的类型，当然，STB所使用的芯片组相当的杂乱，我搜索，相信可以找到匹配的软件程序。

１、国芯3001_套片_RDA5810/5812/_6/10/14芯_1/2/3晶振系列板系列板２、海尔2023(E/EC)_RDA5810/5812/_6/10芯_1M/2M储存器_1/2晶振系列板（１）Hi2023E＋套片（如Hi3102、Hi3108、Hi3120、Hi3121、Hi3122等解调芯片）（２）Hi2023E＋非套片(如A VL1108等解调芯片）注意Hi2023、Hi2023E和Hi2023EC是不同类型的芯片，Hi2023还分大芯片和小芯片3，华亚HTV903系列板，４、国科广电GKA800-SysDB系列板下面以其中一个最最山鸡的ＳＴＢ为例（红太阳牌－－天成科技：ＴＣＤ-２１９ＡＢＳ），芯片组如图：海尔2023E套片1M Hi3121+调谐芯片RDA5812+１ＭＢ储存器MX25L8005M2C＋双晶振，五针升级接口，见图（图中Hi3212标识更正为Hi312二、确定好芯片组后，下面将制作升级数据线等前期准备工作：１、靠机顶盒芯片组供电的数据线，见下图，注意芯片串接的电容值为１ＵＦ，Ｒ１０电阻视升级口ＶＣＣ电压情况增加或者忽略（即 3.3V~5Ｖ的可不需要，ＶＣＣ为MAX3232芯片，否则极易烧毁该芯片）：)２、有的老式的ＴＴＬ电平转换RS232芯片需要的５Ｖ电源支持才能正常接受和发送数据，这就需要将3.3V提升为5Ｖ电源或者根本不能连接（提示“连接错误”或者仍然是“等待从机连接”，遇到此种情况，除需要检查连接针脚是否正确外，再个就是上图接入串口的４、７脚空测时是负电输出，这就要求上位软件使串口的7和4引脚变为高电平才可以正常取电，否则无法差些，要做到成功连接，就要做到：１、软件上要启动；２、硬件上要做到：（１）确保接入的二极管为普通的ＩＮ４１４８开关二极管，而不要选用高功耗的整流二极管；（２）稳压块为低功耗的７８Ｌ０５，而不要选用７８０５等；（３）ＲＳ２３２电平转换芯片为低功耗芯片；（４）不行的话，将输入端４７ＵＦ的电解换为４７０ＵＦ，将输出端１００ＵＦ的电解换为４７ＵＦ实在不行，想办法从USB等另外取电大家在制作数据线时需要注意的是，连接的线路切忌太长，最好不要超过５０厘米，采用屏蔽线制作的更好，电线芯径老旧的串口手机数据线，可以打开来看看，运气好的话，说不定里面当中就包含了RS232芯片，直接就材利用改装成上述电用三极管来制作，我曾经自制过，很简单的线路，做了三个也就只有一个能勉强接收数据，而且传输数据很不稳定，郁闷得路，以及大家嫌自己制作升级线太麻烦或者不稳定，可以到淘宝网上面去购买，只是现在刷星都刷疯了，造成了洛阳纸贵，原现在却涨价到２０元一个了，真是抢钱啊！此外，尽管有的也可使用ＵＳＢ－ＴＴＬ转换模块，但只是据有些人使用后反馈称该模块也较串口的模块贵许多，所以也不建议使用ＵＳＢ—ＴＴＬ转接线，具体制作方法本人也不提供了，只在最后面提供Ｕ下面是常见的MAX3232转TTL串口成品模块，支持3.3V~5.5V，见图３、判断升级口由于多数接口都是使用排插，升级口常见的有三针、四针、五针、六针和九针，排序参看考为（针口面向自己），见列表：% d" M, k" K2 s$ O以上仅仅是供参考，毕竟山鸡厂嘛，各个厂家定义的脚位顺序还是有可能不一致的，判断机顶盒各个引脚的定义，可以使用（红笔接射频线金属，再用黑笔测量各个针脚，０阻值导通即为地ＧＮＤ），确定好ＧＮＤ后，再将机顶盒通电，再测量各针出的电压是3.36V~3.30V的基本上可以判定为ＴＸＤ、ＲＸＤ的针脚，它一般做都是并排在一起的；而测出的电压在５Ｖ左片上降为3.3V这样）如果是五针的升级口，除了ＴＸＤ、ＲＸＤ、ＧＮＤ、ＶＣＣ外，剩下针脚有的可以不需理会而让它空置，但，需要特别特殊，除了其中一个ＶＣＣ（空载电压一般是3.3V~5.5V）外，还有一个引脚为ＢＬ（有的标识为Ｖｃｃ２），空载电压大概ＢＬ两个针脚短接才能正常读取和烧写数据，否则读写速度将会极其的慢以至读写都不成功，所以在遇到读取备份文件很慢写数据，而使用此两个针脚短接的方法也可激活变成砖头的机器（后面再具体阐述）。
