串并联电容补偿调压的比较

电力系统电压的调整与调压装置班级：电气0901姓名：赵钱孙学号：20090301201电力系统电压的调整与调压装置摘要：电力系统的电压水平主要决定于无功功率的平衡.当无功功率电源变化或者无功功率的需求变化时，电力系统的无功功率平衡就被破坏，整个电力系统的电压水平就会受到影响。

即便整个电力系统在无功功率平衡条件下，由于电力网络中无功功率分配的不合理，也有可能造成某些节点的电压过高或者过低.本论文从上述两个方便，分析了电力系统电压偏移导致的影响,总结了电力系统电压的调整规律及方法,并给出了相应的调压装置。

关键词：电压调整，无功功率平衡，无功功率分配，调压装置,输变电1。

前言1.1 电压偏移的影响对负荷的影响电力系统的负荷包括电动机、照明设备、电热器具、家用电器、冲击性负荷（电弧炉、轧钢机等)所有的用电设备都是以额定电压为条件制造的，最理想的工作电压是额定电压。

当网络电压偏离额定电压时，将会对电气设备产生影响.1。

1。

1 异步电动机.当异步电动机端子电压为负偏差时,负荷电流将增大，起动转矩、最大转矩和最大负荷能力均显著减小,严重时甚至不能起动或堵转；当电压为正偏差时,转矩增加，严重时可能导致联轴器剪断，或损坏设备。

1。

1。

2 同步电动机。

与异步电动机相似，电压变化虽然不引起转速变动，但其起动转矩与端电压平方成正比，最大转矩直接与端电压成正比变化；如同步电动机励磁电流由晶闸管整流器器供给，且整流器交流侧电源是与同步机共同的,则其最大转矩将与端电压的平方成正比变化。

1。

1。

3 电热设备。

电阻炉热能输出与外施电压平方成正比，端电压降低10％，热能输出降低19%,溶化和加热时间显著延长，影响生产效率；端电压升高10%，热能输出升高21％，致使电热元件寿命缩短。

1.1.4 电气照明灯。

白炽灯的使用寿命约与其端电压的负14次方成正比，电压升高10%，寿命减少约70倍。

其光通量约与电压的3。

6次方成正比，电压降低10%,光通量减少约32倍.还有，荧光灯的光通量约与其端电压平方成正比,过低，启辉发生困难,过高,镇流器过热而缩短寿命；高压水银荧光灯和金属卤化物灯的光通量约与电压的3次方成正比;高压钠灯的光通量为电压降低10％，光通量降低37％，电压升高10%，光通量升高50％。

1．什么是电力系统日负荷曲线？日负荷曲线有什么特点？电力系统日负荷曲线是描述一天 24 小时有功负荷的变化情况的曲线。

特点是：由于企业生产情况及作息制度不一样，不同行业用户的日负荷曲线形状可能有很大的差异。

2 ，何谓负荷率和最小负荷系数？日平均负荷：24012424d av W P Pdt ==⎰ （GW ，kW ） （9-2） 负荷率： maxav m P k P = （无量纲） （9-3） 最小负荷系数：min maxP P α= （无量纲） （9-4） 3．什么是年最大负荷曲线？年最大负荷曲线描述一年内每月（或每日）最大有功功率负荷变化的情况，主要用来安排发电设备的检修计划，同时为制订发电机组或发电厂的扩建或新建计划提供依据。

4．什么是年持续负荷曲线？年持续负荷曲线：按一年中系统负荷的数值大小及其持续小时数顺序排列而绘制成的曲线。

5．什么是年最大负荷利用小时数？你知道各类用户年最大负荷利用小时数的数值范围吗？ 根据年持续负荷曲线可以确定系统负荷的全年耗电量为87600W Pdt =⎰ （9-3）若P=Pmax ，经过Tmax 小时后所消耗的电能恰好等于全年的实际耗电量W ，则称Tmax 为最大负荷利用小时数，即8760max 0max max 1W T Pdt P P ==⎰ （9-4）各类用户年最大负荷利用小时数的数值范围：见表9-2。

6．各类负荷曲线在电力系统运行中有什么用处。

日负荷曲线是电力系统安排发电计划和确定运行方式的重要依据。

年最大负荷曲线主要用来安排发电设备的检修计划，也为制订发电机组或发电厂的扩建或新建计划提供依据。

7．什么是负荷的电压静态特性？频率维持额定值不变，负荷功率与电压的关系称为负荷的电压静态特性。

8．什么是负荷的频率静态特性？负荷端电压维持额定值不变时，负荷功率与频率的关系称为负荷的频率静态特性。

9．电力系统计算中综合负荷常采用哪儿种等值电路？最常采用的综合负荷等值电路有：含源等值阻抗（或导纳）支路，恒定阻抗（或导纳）支路，异步电动机等值电路（阻抗值随转差而变的阻抗支路）以及这些电路的不同组合。

电力系统电压调整的方式与措施系统电压是电能质量的首要指标,其过高或过低对电网及用户均有危害.随着发展,电力用户对电能质量的要求越来越高.本文从系统电压调整的必要性、措施及分时段的调整的方法几个方面进行论述,以便能更好地服务社会.关键词电压调整电力系统电能质量1 电力系统电压调整的必要性电压是电能质量的重要指标.电压偏移过大,就会直接影响工业、农业生产的产量和质量,会对电力设备造成损坏,严重会引起系统的"电压崩溃”,引发大范围停电的严重后果.系统电压偏高系统电压偏高的原因伴随着电网的发展,超高压电网中大容量机组的直接并入,和超高压线路的投入,其充电功率大,致使超高旱缤内无功增大,导致主网系统电压升高.电压过高构成的危害将促使接入电网的电气设备绝缘老化速度加快,减少使用寿命.当电压过高时会造成变压器、电动机等铁芯过饱和,铁损增大,温度上升,降低寿命；也会影响产品质量,致使生产出不合格产品等.系统电压偏低系统电压偏低的原因由于早期设计的供电及配电网络结构不尽合理,尤其是一部分线路送电距离较长,供电的半径较大,导线截面积较小,增大了线路电压损耗.系统无功补偿设备投入不足是系统电压水平降低的根本原因.变压器超负荷运行也会引起电压下降.不合理地摆放变压器分接头位置、不合理的电网结线,负荷的功率因数低,运行方式改变及异常方式等,均能引起电网电压下降.系统电压偏低的危害对发电机可能引起定子电流增大.对异步电动机引起温升增加,降低效率,缩短寿命.会导致照明亮度不足等.会导致冶金等行业产品不合格.系统的电压过低还可能造成系统振荡、解列以至于大范围停电,直接影响人们的生活和社会安全.2 系统调整电压的方式与措施系统调整电压的方式顺调压方式所谓顺调压方式是指在高峰负荷时允许系统中枢点电压稍有降低,在低谷负荷时允许系统中枢点的电压稍有升高.与逆调压相对,在供电线路较短、负荷较稳定的中枢点可以采用顺调压方式.通常顺调压允许系统负荷高峰时中枢点电压最低降低%倍的额定电压,在低谷负荷时电压最高升高不超过%的额定电压.逆调压方式指系统在高峰负荷时通过将增大中枢点电压的方式去弥补甚至抵消电压损耗；系统在低谷负荷时通过将中枢点电压降低的方式去补偿电压损耗的减少.在系统采用逆调压时,高峰负荷时可将中枢点电压提高5%倍的额定电压,低谷负荷时将其降至额定电压值.恒调压方式就是指在任何负荷下都保持不变的电压中枢点的电压.系统调整电压的措施通过改变发电机端电压来调整系统电压在各类调整电压的方法中,通过发电机来调整电压压是最为直接、最为经济的方法,因为这种方法不需要额外的投资,所以它应该优先考虑.在发电机须经过多级变压器升压向远方供电的时,仅仅依赖发电机调整电压根本不能保证这部分用户的电压,必须采用与其他调整电压方式一同调节电压.通过改变变压器变比来调整系统电压是通过选择变压器高压侧的不同的分接头,就是改变变压器变比去实现调压.在系统无功充足时,采用有载变压器调整电压方便、有效.在系统无功功率不足时,必须补偿无功功率,若此时改变变压器分接头进行升压,会导致系统的“电压崩溃”.通过无功补偿调压当系统的无功功率缺乏时,需要考虑补偿无功进行调压.补偿方式有两种：串联补偿和并联补偿.串联补偿方式就是指通过串联电容器进行补偿,但是电容器的串联补偿由于设计和运行等多方面的原因,应用的很少.并联补偿包括并联电容器、调相机和静止补偿器.并联电容器的优点：电容器可以根据需要分组连接,分散安装,就地补偿,降低线路功率损耗和电压损耗；投切方便、投资较少,因此,并联电容器在电网中得到了广泛的应用.并联电容器的缺点：电容器不能吸收无功去实现降低电压.调相机的优点：调相机的调整电压是通过改变其励磁电流的大小来改变感性无功功率输出或吸收的.在较大负载时,可以输出无功功率,在负载小的时可以吸收无功功率.调相机的缺点：调相机有较大的有功功率损耗、维护量较大.静止补偿器是将可控的电抗器和电容器并联使用的一种能控的动态无功补偿装置,根据无功负荷的变化对无功功率的输出进行调整,来维持母线电压的稳定.适当增大导线半径大部分老城网的都是因为导线半径小电阻大而导致电网电压损耗太大.因此,增加供电线路线的半径是重要的改造内容.组合调压就是将几种调压方法组合起来使用.不同的调压方法都有各自的优缺点,应综合使用各种调压方法,取长补短,以使得调压效果最好.选择调压方法的原则：首先考虑发电机调压.当无功充足时,优先考虑改变变压器变比进行调压.当无功不足时,考虑采用无功补偿设备.为能合理的选择调压方法,要经过技术经济比较.所选方法不单在技术层面上有优势,能满足调整电压的要求,更要满足最佳经济指标.经济上的最优方案就是折旧维修费用、投资回收费用和电能损耗费用三个指标相加最小的方案.3 不同时段系统电压调整系统日常的电压调整当系统电压较低时,应该优先考虑提高电压最低地区的发电厂的输出电压,然后按照电压从低到高的顺序投入无功补偿装置,再按照从配电网到主网的顺序逐渐调整.当系统电压较高,与之前的相反,应该优先考虑的是降低主电网电厂及中枢点的电压,然后减少该地区发电厂的无功功率,如果系统的电压仍就偏高,则按从高电压到低电压等级的顺序去切除无功补偿设备.节假日时的系统电压调整在节假日时候系统的电压普遍是偏高的,电压普遍升高的原因是系统的用电负荷减少,个别地区的系统电压严重下降很有可能是发电机事故或电网的联络线跳闸造成的.调度人员应做好有功功率和无功功率的分区平衡工作,未雨绸缪,事先做好事故处理预案,改变运行方式,将部分负荷倒出,以维持电网的有功和无功的平衡.4 结束语电压是电能质量的重要指标,电压合格对社会生产和人民生活有着十分重要意义.所以通过选择更为合理的电压调整方法来保证系统电压合格是电力部门的一项重要任务.作者简介魏大庆1981-,男,辽宁省铁岭市人.大学本科学历.现为国网铁岭供电公司工程师、高级技师.国网铁岭供电公司,电网调度.作者单位国网铁岭供电公司辽宁省铁岭市 112000。

电力系统分析 I-学习指南一、填空题1.电力系统有___ __ _和两种输电方式。

2.电力系统中的有功电源有；我国规定电力系统的额定频率为 Hz .3.组成电力系统的四类元件包括发电机、电力线路、____ ____和各种用电设备。

4.电能质量的三个主要指标是、和波形。

5.电力系统运行的基本要求有、和优质性。

6.输电线路的电阻反映输电线路的效应，电导反映输电线路的效应。

7.用功率和阻抗表示的电压降纵分量的表达式为。

8.当系统中出现有功功率不平衡，如有功功率电源不足或负荷增大时，将会引起频率；从可调容量和调整速度这两个对调频厂的基本要求出发，系统中一般应选作调频厂。

9.采用分裂导线的目的是电抗。

10.高峰负荷时升高电压（取1.05U N），低谷负荷时降低电压（取U N）的中枢点电压调整方式称为。

11.电力系统潮流计算时节点分为PQ 节点、PV 节点和三种类型。

12.高峰负荷时中枢点电压不低于1.025 U N ，低谷时不高于1.075 U N的电压调整方式称为。

13.发电机的额定电压比线路额定电压高 % ，直接与发电机相连的变压器一次侧的额定电压应发电机的额定电压。

14.电力系统潮流计算时节点分为、和平衡节点三种类型。

15.当系统出现无功功率过剩时，系统各负荷电压将。

16.若某系统的线电压基准值取U B,功率基准值取S B，则其阻抗的基准值Z B（用U B和S B表示）可以表示为。

17.升压变压器二次侧额定电压比线路额定电压高 %.18.电压偏移是线路或变压器的一端的实际运行电压与的数值差。

19.当系统中出现有功功率不平衡，如有功功率电源富余或负荷减小时，将会引起频率。

20.电力系统有功功率的一次调整指的是由发电机组的对变动幅度很小的负荷引起的频率偏移所进行的调整；二次调整指由发电机的对变动幅度较大的负荷引起的频率偏移所进行的调整。

21.环网潮流的自然分布是按线路的__ __来分布的。

22.电力系统电压的运行管理主要是通过对电压中枢点电压的监视和控制来实现的，中枢点的调压方式有、和三种。

电容器串联并联详解－互联网类关键信息项：1、电容器串联的定义及原理2、电容器并联的定义及原理3、串联电容器的电容计算方法4、并联电容器的电容计算方法5、串联电容器的电压分配规律6、并联电容器的电压特点7、串联电容器的电荷特点8、并联电容器的电荷分配规律9、串联与并联电容器在电路中的应用场景10、串联与并联电容器对电路性能的影响11 电容器串联的定义及原理电容器串联是指将多个电容器依次连接，使电流依次通过每个电容器。

在串联电路中，总电容的倒数等于各个电容器电容的倒数之和。

其原理在于，串联时每个电容器所带的电荷量相同，而总电压等于各个电容器两端电压之和。

111 串联电容器的电容计算方法假设串联的电容器分别为 C1、C2、C3……Cn，总电容 C 串的计算公式为：1/C 串＝ 1/C1 ＋ 1/C2 ＋ 1/C3 ＋…… ＋ 1/Cn 。

112 串联电容器的电压分配规律在串联电路中，电容器两端的电压与其电容成反比。

即电容越大，分担的电压越小；电容越小，分担的电压越大。

12 电容器并联的定义及原理电容器并联是指将多个电容器的正极与正极相连，负极与负极相连。

在并联电路中，总电容等于各个电容器电容之和。

其原理在于，并联时每个电容器两端的电压相同，而总电荷量等于各个电容器所带电荷量之和。

121 并联电容器的电容计算方法假设并联的电容器分别为 C1、C2、C3……Cn，总电容 C 并的计算公式为：C 并＝ C1 ＋ C2 ＋ C3 ＋…… ＋ Cn 。

122 并联电容器的电压特点在并联电路中，各个电容器两端的电压相等，都等于电源电压。

13 串联电容器的电荷特点由于串联电路中电流处处相等，所以经过一定时间后，每个串联电容器所积累的电荷量是相等的。

14 并联电容器的电荷分配规律在并联电路中，总电荷量等于各个电容器所带电荷量之和，且每个电容器所带的电荷量与其电容成正比。

21 串联与并联电容器在电路中的应用场景串联电容器常用于分压电路、滤波电路等，以实现对电压的调节和滤波作用。

电容并联和串联无功补偿
电容并联和串联无功补偿是两种常见的无功补偿方式，它们在电力系统中的应用场景和工作原理有所不同。

电容并联无功补偿：这种方式是将电容器直接并联在被补偿设备的同一电路上。

电容器为用电设备提供所需无功电流，从而减轻电力线路、变压器和发电机的负担。

并联电容器是目前电网中应用最为广泛的一种无功补偿方式，尤其在10KV及以下电压等级的供电系统中，几乎所有的无功补偿装置均属于并联电容器补偿。

其主要作用是减小视在电流，提高功率因数，降低损耗，从而提高电力设备的效率。

对用户侧而言，补偿无功还有提高电压、降低线损、减少电费支出、节约能源、增加电网有功容量传输、提高设备的使用效率等作用。

电容串联无功补偿：这种方式是把电容器直接串联到高压输电线路上，主要作用是通过在电网输电侧直接治理进而达到改善输电线路参数，降低电压损失，提高其输送能力，降低线路损耗的作用。

由于串联电容器只能应用在高压系统中（在低压系统中由于电流太大无法应用），因此其一般的应用场所是高压远距离输电线路上，用户侧的应用较少。

串联电容无功补偿的原理是利用电容器的容性阻抗抵消线路电感的感性阻抗，从而缩短电气距离，提高线路的输电容量和稳定性。

总的来说，电容并联和串联无功补偿都是为了提高电力系统
的功率因数、降低损耗、提高设备的效率等目的而采取的措施。

具体选择哪种方式需要根据实际情况进行综合考虑。

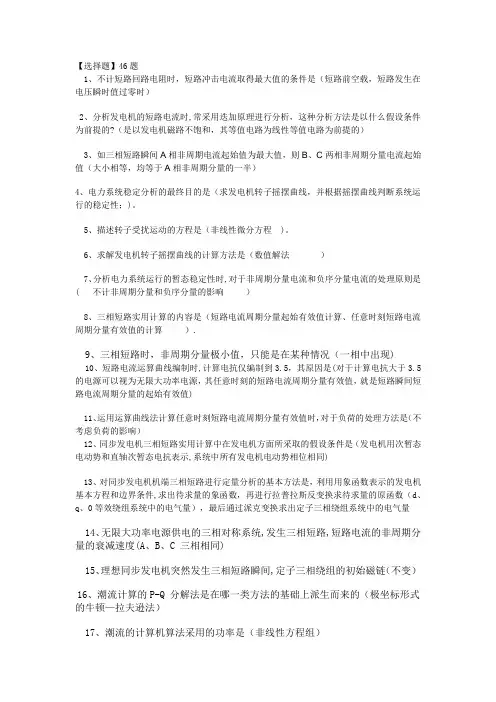

【选择题】46题1、不计短路回路电阻时，短路冲击电流取得最大值的条件是（短路前空载，短路发生在电压瞬时值过零时）2、分析发电机的短路电流时,常采用迭加原理进行分析，这种分析方法是以什么假设条件为前提的?（是以发电机磁路不饱和，其等值电路为线性等值电路为前提的）3、如三相短路瞬间A相非周期电流起始值为最大值，则B、C两相非周期分量电流起始值（大小相等，均等于A相非周期分量的一半）4、电力系统稳定分析的最终目的是（求发电机转子摇摆曲线，并根据摇摆曲线判断系统运行的稳定性；)。

5、描述转子受扰运动的方程是（非线性微分方程)。

6、求解发电机转子摇摆曲线的计算方法是（数值解法）7、分析电力系统运行的暂态稳定性时,对于非周期分量电流和负序分量电流的处理原则是( 不计非周期分量和负序分量的影响）8、三相短路实用计算的内容是（短路电流周期分量起始有效值计算、任意时刻短路电流周期分量有效值的计算）.9、三相短路时，非周期分量极小值，只能是在某种情况（一相中出现)10、短路电流运算曲线编制时,计算电抗仅编制到3.5，其原因是(对于计算电抗大于3.5的电源可以视为无限大功率电源，其任意时刻的短路电流周期分量有效值，就是短路瞬间短路电流周期分量的起始有效值)11、运用运算曲线法计算任意时刻短路电流周期分量有效值时，对于负荷的处理方法是（不考虑负荷的影响）12、同步发电机三相短路实用计算中在发电机方面所采取的假设条件是（发电机用次暂态电动势和直轴次暂态电抗表示,系统中所有发电机电动势相位相同)13、对同步发电机机端三相短路进行定量分析的基本方法是，利用用象函数表示的发电机基本方程和边界条件,求出待求量的象函数，再进行拉普拉斯反变换求待求量的原函数（d、q、0等效绕组系统中的电气量），最后通过派克变换求出定子三相绕组系统中的电气量14、无限大功率电源供电的三相对称系统,发生三相短路,短路电流的非周期分量的衰减速度(A、B、C 三相相同)15、理想同步发电机突然发生三相短路瞬间,定子三相绕组的初始磁链（不变）16、潮流计算的P-Q 分解法是在哪一类方法的基础上派生而来的（极坐标形式的牛顿—拉夫逊法）17、潮流的计算机算法采用的功率是（非线性方程组）18、计算潮流时牛顿—拉夫逊法与高斯—塞德尔法相比的主要优点是（收敛性好，计算速度快)19、在一个具有n个独立节点的系统中，节点阻抗矩阵的阶数为(n×n阶)。

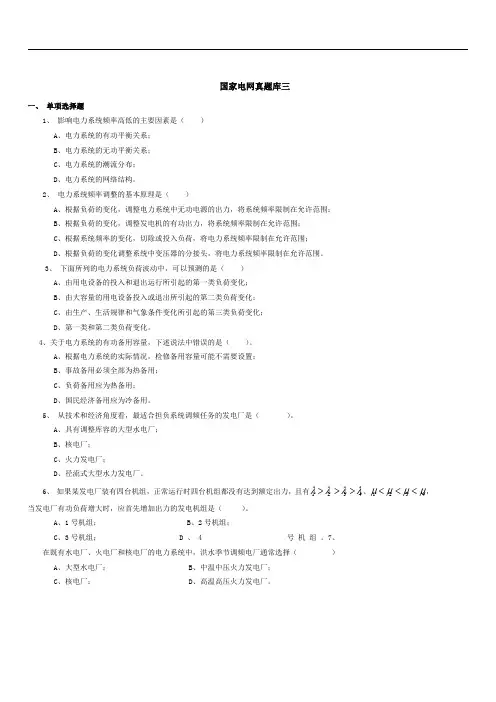

国家电网真题库三一、单项选择题1、影响电力系统频率高低的主要因素是（）A、电力系统的有功平衡关系；B、电力系统的无功平衡关系；C、电力系统的潮流分布；D、电力系统的网络结构。

2、电力系统频率调整的基本原理是（）A、根据负荷的变化，调整电力系统中无功电源的出力，将系统频率限制在允许范围；B、根据负荷的变化，调整发电机的有功出力，将系统频率限制在允许范围；C、根据系统频率的变化，切除或投入负荷，将电力系统频率限制在允许范围；D、根据负荷的变化调整系统中变压器的分接头，将电力系统频率限制在允许范围。

3、下面所列的电力系统负荷波动中，可以预测的是（）A、由用电设备的投入和退出运行所引起的第一类负荷变化；B、由大容量的用电设备投入或退出所引起的第二类负荷变化；C、由生产、生活规律和气象条件变化所引起的第三类负荷变化；D、第一类和第二类负荷变化。

4、关于电力系统的有功备用容量，下述说法中错误的是（）。

A、根据电力系统的实际情况，检修备用容量可能不需要设置；B、事故备用必须全部为热备用；C、负荷备用应为热备用；D、国民经济备用应为冷备用。

5、从技术和经济角度看，最适合担负系统调频任务的发电厂是（）。

A、具有调整库容的大型水电厂；B、核电厂；C、火力发电厂；D、径流式大型水力发电厂。

6、如果某发电厂装有四台机组，正常运行时四台机组都没有达到额定出力，且有λ1>λ2>λ3>λ4、μ1<μ2<μ3<μ4，当发电厂有功负荷增大时，应首先增加出力的发电机组是（）。

A、1 号机组；B、2 号机组；C、3 号机组； D 、 4 号机组。

7、在既有水电厂、火电厂和核电厂的电力系统中，洪水季节调频电厂通常选择（）A、大型水电厂；B、中温中压火力发电厂；C、核电厂；D、高温高压火力发电厂。

G 1 G 2G 3 8、某发电厂有三台机组并列运行，其耗量特性分别为：F 1 = 2.8 + 0.26PG 1 F 2 = 3.5 + 0.29P G 2 + 0.0015P 2 + 0.0015P 2（ T / h ） （ T / h ） F 3 = 4.0 + 0.17P G 3 + 0.0015P 2（ T / h ）机组功率约束条件为：20MW ≤ P G 1 ≤ 50MW 20MW ≤ P G 2 ≤ 100MW 20MW ≤ P G 3 ≤ 100MW当负荷功率为 200MW 时机组间负荷的最优分配为（）。

分裂导线会减小导线的对地电容。

（错）理想同步电机发生突然三相短路瞬间，定子三相绕组的初始磁链保持不变。

（对）借助改变发电机端电压进行调压是一种典型的逆调压（对）在多级电压的电力网中，基准功率是全网统一的（对）基准电压则不是计算曲线用来确定短路后任意时刻短路电流的周期分量（对）负荷曲线的平均负荷KM越大，则Tmax越大（对）电网电压水平升高时，电网功率损耗跟着降低（错）水煤换算系数的含义是指，按发出相同数量的电功率进行比较，1立方的水相当于 吨煤（对）环网的有功损耗最小时的功率分布称为经济功率分布。

（对）用牛顿法求解n个节点的电力系统，如PV节点数为m，则用极坐标表示的雅可比矩阵的维数为2n-m（错）变压器的空载电流即为变压器铁芯无功损耗的额定标幺值（对）同步发电机定子各项绕组的自感系数为常数（错）同步发电机发生突然三相短路时，转子中会产生倍频感应电流（对）节点间的互阻抗即为节点间转移阻抗（对）起始次暂态电流指的是短路电流的初值（错）无限大电源提供的短路电流周期分量是恒定的（对）变压器零序等值电路中只有YN接法绕组才能与外电路接通。

（对）发生单相短路时，距离短路点越远，零序电压越高。

（错）同一性质的用电负荷，他们的Tmax值相近。

（对）年最大负荷曲线的作用主要用来进行负荷预测。

（错）一般情况下，电网电压水平降低时，电网频率略有降低发电机母线发生三相短路时，短路冲击系数一般取1.85（错）应该是1.9提高最小负荷率，可以降低能量损耗（对）试比较导纳矩阵和牛顿法潮流计算雅克比矩阵的特点。

试比较并联电容补偿及串联电容补偿的作用并联电容器补偿，与所在系统电压等级相同，用来补偿电网中的感性无功功率，是以提高系统的功率因数为主要目的；串联电容器补偿，一般串联在输电线路中，用在超高压输电系统，如110kV以上的输电线路，补偿导线的电晕造成的感性无功，提高输电容量和系统运行的稳定性，延长了输电距离；如何通过改善网络中的功率分布降低网损P134试画图用等面积定则说明，故障时，快速调节汽门能否提高电力系统的暂态稳定性在系统无功不足的条件下，为什么不宜采用调整变压器分接头的办法来提高电压当无功不足的系统内用改变变压器分接开关的办法调压，好比是口渴喝盐卤，越喝越口渴。

试论电力系统的电压调整论文摘要：电压是电能质量的重要指标，电压过高或过低都会对电网和用户造成严重的危害。

随着社会的发展，用户对电能质量的要求越来越高。

从电压调整的必要性、电压调整的措施、不同时段电压调整的方法几个方面进行论述，以便更好地服务用户。

论文关键词：电压调整；电力系统；电能质量一、电力系统电压调整的必要性电压是电能质量的重要指标，电压不合格会对电网造成严重的危害。

电压偏移过大，会影响工农业生产的质量和产量，损坏电力设备，甚至引起系统性“电压崩溃”，造成大面积停电。

1.电网电压偏低（1）电网电压偏低的原因。

由于早期设计的供电网络或配电网络结构不合理，特别是一些线路送电距离长，供电半径大，导线截面小，使线路电压损失较大。

电网无功功率电源不足或无功补偿设备管理不善、长期失修、经常停用等，使无功平衡破坏，这是电网电压水平普遍降低的根本原因。

变电所变压器分接头位置放置不合理，电网接线不合理，负荷过重，负荷功率因数低，电力设备检修及线路故障等，都可使电网电压下降。

[1]（2）电网电压偏低的危害。

对发电机的危害：发电机定子电流随其功率角的增大而增大。

假设发电机在正常电压时定子电流为额定值，若系统电压降低，发电机仍要保持其出力，功率角就要增大，必然引起定子电流增大超过额定值。

所以这种情况下，必须减少发电机的出力。

对异步电动机的危害：在电力系统的负荷中，异步电动机占很大的比例，如果电压降低，异步电动机的转差率将增大，从而电动机定子绕组中电流将随之增大，导致电动机温升增加，效率降低，寿命缩短。

对照明负荷的危害：电网电压下降，引起电灯功率下降，照明亮度降低。

有关数据显示，电压降低10%，白炽灯的亮度降低35%；水银灯亮度减少20%；日光灯亮度降低10%，而且寿命缩短。

如果电压降低20%，日光灯将不能启动。

对冶金等行业的危害：电路的有功功率与电压平方成正比，电路将因为电压过低而影响冶炼时间，可能导致产品不合格，甚至报废。
