低压配电并联电容器补偿回路所串电抗器的合理选择一、前言在笔者所接触的低压配电施工图中,发现施工图中有一个共性,那就是配电变压器低压侧母线上均接入无功补偿电容器柜。
但令人费解的是,所串电抗器无任何规格要求,无技术参数的注明,只是在图中画了一个电抗器的符号而已。
而所标电容器的容量,也只是电容器铭牌容量而已,实际运行时,最大能补偿多少无功功率,也不得而知。
应引起注意的是,电抗器与电容器不能随意组合,它要根据所处低压电网负荷情况,变压器容量,用电设备的性质,所产生谐波的种类及各次谐波含量,应要进行谐波测量后,才能对症下药,决定电抗器如何选择。
但往往是低压配电与电容补偿同期进行,根本无法先进行谐波测量,然后进行电抗器的选择。
退一步说,即使电网投入运行,进行谐波测量,但用电设备是变动的,电网结构也是变化的,造成谐波的次数及大小有其随意性,复杂性。
因此正确选用电容器所用的串联电抗器也成为疑难问题,这无疑是一个比较复杂的系统工程,不是随便一个电抗器的符号或口头说明要加电抗器那么简单了。
不得随意配合,否则适得其反,造成谐波放大,严重时会引发谐振,危及电容器及系统安全,而且浪费了投资。
有鉴于此,笔者对如何正确选用电容器串联电抗器的问题,将本人研究的一点心得,撰写成文,以候教于高明。
二、电力系统谐波分析及谐波危害电力系统产生谐波的原因主要是用电设备的非线性特点。
所谓非线性,即所施电压与其通过的电流非线性关系。
例如变压器的励磁回路,当变压器的铁芯过饱和时,励磁曲线是非正弦的。
当电压为正弦波时,励磁电流为非正弦波,即尖顶波,它含有各次谐波。
非线性负载的还有各种整流装置,电力机车的整流设备,电弧炼钢炉,EPS,UPS及各种逆变器等。
目前办公室里电子设备很多,这里存在开关电源及整流装置,其电流成分也包含有各次谐波,另外办公场所日光灯及车间内各种照明用的气体放电灯,它们也是谐波电流的制造者。
日光灯铁芯镇流器及过电压运行的电机也是谐波制造者。

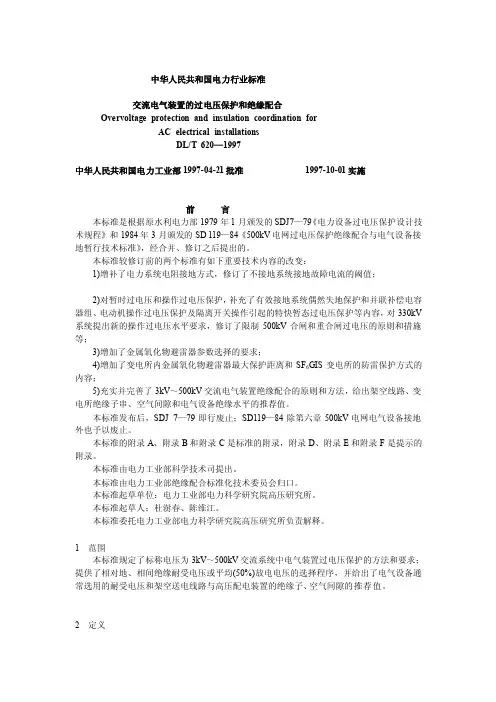

中华人民共和国电力行业标准交流电气装置的过电压保护和绝缘配合Overvoltage protection and insulation coordination forAC electrical installationsDL/T620—1997中华人民共和国电力工业部1997-04-21批准1997-10-01实施前言本标准是根据原水利电力部1979年1月颁发的SDJ7—79《电力设备过电压保护设计技术规程》和1984年3月颁发的SD119—84《500kV电网过电压保护绝缘配合与电气设备接地暂行技术标准》,经合并、修订之后提出的。
本标准较修订前的两个标准有如下重要技术内容的改变:1)增补了电力系统电阻接地方式,修订了不接地系统接地故障电流的阈值;2)对暂时过电压和操作过电压保护,补充了有效接地系统偶然失地保护和并联补偿电容器组、电动机操作过电压保护及隔离开关操作引起的特快暂态过电压保护等内容,对330kV 系统提出新的操作过电压水平要求,修订了限制500kV合闸和重合闸过电压的原则和措施等;3)增加了金属氧化物避雷器参数选择的要求;4)增加了变电所内金属氧化物避雷器最大保护距离和SF6GIS变电所的防雷保护方式的内容;5)充实并完善了3kV~500kV交流电气装置绝缘配合的原则和方法,给出架空线路、变电所绝缘子串、空气间隙和电气设备绝缘水平的推荐值。
本标准发布后,SDJ7—79即行废止;SD119—84除第六章500kV电网电气设备接地外也予以废止。
本标准的附录A、附录B和附录C是标准的附录,附录D、附录E和附录F是提示的附录。
本标准由电力工业部科学技术司提出。
本标准由电力工业部绝缘配合标准化技术委员会归口。
本标准起草单位:电力工业部电力科学研究院高压研究所。
本标准起草人:杜澍春、陈维江。
本标准委托电力工业部电力科学研究院高压研究所负责解释。
1范围本标准规定了标称电压为3kV~500kV交流系统中电气装置过电压保护的方法和要求;提供了相对地、相间绝缘耐受电压或平均(50%)放电电压的选择程序,并给出了电气设备通常选用的耐受电压和架空送电线路与高压配电装置的绝缘子、空气间隙的推荐值。
《供配电系统设计规范》GB50052/95第一章总则 (2)第二章负荷分级及供电要求 (2)第三章电源及供电系统 (3)第四章电压选择和电能质量 (4)第五章无功补偿 (5)第六章低压配电 (6)附录一名词解释 (7)第一章总则第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策,做到保障人身安全,供电可靠,技术先进和经济合理,制订本规范。
第1.0.2条本规范适用于110KV及以下的供配电系统新建和扩建工程的设计。
第1.0.3条供配电系统设计必须从全局出发,统筹兼顾,按照负荷性质、用电容量、工程特点和地区供电条件,合理确定设计方案。
第1.0.4条供配电系统设计应根据工程特点、规模和发展规划,做到远近期结合,以近期为主。
第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
第1.0.6条供配电系统设计除应遵守本规范外,尚应符合国家现行有关标准和规范的规定。
第二章负荷分级及供电要求第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级,并应符合下列规定:一、符合下列情况之一时,应为一级负荷:1.中断供电将造成人身伤亡时。
2.中断供电将在政治、经济上造成重大损失时。
例如:重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
3.中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如:重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中,当中断供电将发生中毒、爆炸和火灾等情况的负荷,以及特别重要场所的不允许中断供电的负荷,应视为特别重要的负荷。
二、符合下列情况之一时,应为二级负荷:1.中断供电将在政治、经济上造成较大损失时。
例如:主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。
串联电抗器的作用及电抗率的选择1 前言随着电力电子技术的广泛应用与发展,供电系统中增加了大量的非线性负载,如低压小容量家用电器和高压大容量的工业用交、直流变换装置,特别是静止变流器的采用,由于它是以开关方式工作的,会引起电网电流、电压波形发生畸变,从而引起电网的谐波“污染”。
产生电网谐波“污染”的另一个重要原因是电网接有冲击性、波动性负荷,如电弧炉、大型轧钢机、电力机车等,它们在运行中不仅会产生大量的高次谐波,而且会使电压波动、闪变、三相不平衡日趋严重。
这不仅会导致供用电设备本身的安全性降低,而且会严重削弱和干扰电网的经济运行,形成了对电网的“公害”。
电能质量的综合治理应遵循谁污染谁治理,多层治理、分级协调的原则。
在地区的配电和变电系统中,选择主要电能质量污染源和对电能质量敏感的负荷中心设立电能质量控制枢纽点,在这些点进行在线电能质量监测、采取相应的电能质量改善措施显得格外重要。
在并联电容器装置接入母线处的谐波“污染”暂未得到根本整治之前,如果不采取必要的措施,将会产生一定的谐波放大。
在并联电容器的回路中串联电抗器是非常有效和可行的方法。
串联电抗器的主要作用是抑制高次谐波和限制合闸涌流[1],防止谐波对电容器造成危害,避免电容器装置的接入对电网谐波的过度放大和谐振发生。
但是串联电抗器绝不能与电容器组任意组合,更不能不考虑电容器组接入母线处的谐波背景。
文章着重就串联电抗器抑制谐波的作用展开分析,并提出电抗率的选择方法。
2 电抗器选择不当的后果2.1 基本情况介绍某110kV 变电所新装两组容量2400kvar 的电容器组,由生产厂家提供成套无功补偿装置,其中配置了电抗率为6%的串联电抗器,容量为144kvar。
电容器组投入运行之后,经过实测发现,该110kV 变电所的10kV 母线的电压总畸变率达到4.33%,超过公用电网谐波电压(相电压)4%的限值[2],其中 3 次谐波的畸变率达到 3.77%,超过公用电网谐波电压(相电压)3.2%的限值[2]。

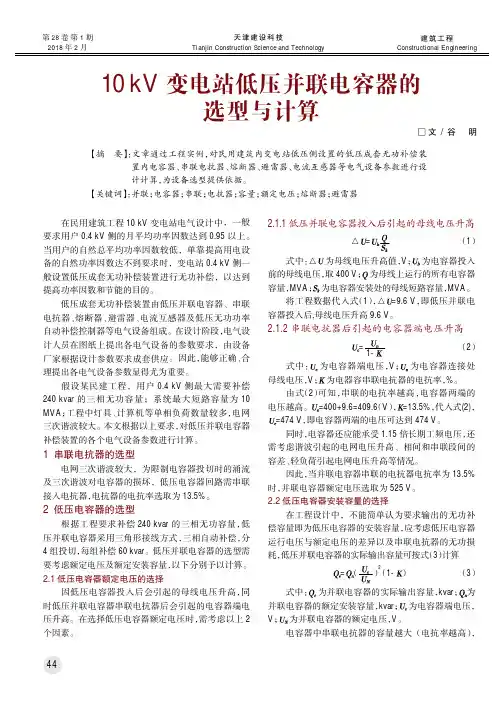

低压并联电容器及电抗器的选择简介:并联电容器及电抗器是低压配电站集中无功补偿的重要组成部分,电容器的主要作用是对低压系统无功功率进行补偿,提高功率因数;电抗器主要作用是抑制谐波和限制涌流(包括并联电容器本身产生的高次谐波)。
因此,在低压配电系统中,电容器和电抗器的成组出现是非常必要的。
文章根据本人多年从业经验对电容器以及电抗器的选择谈谈自己的看法。
前言:在民用建筑中的小功率电机,电梯,计算机,医院中的超声波装置、X射线设备,工业中的机床、焊机、探伤设备等等,这些设备功率因数很低,吸收了系统中的无功功率,使系统电流增大,系统损耗增大,供电质量降低。
提高系统功率因数,可极大地提高电力系统的供电能力,大大降低电网中的功率损耗,减少网路中的电能损耗,提高供电质量,降低电能成本。
一.电容器的选择(未串联电抗器):在未串联电抗器的补偿回路中,电容器的选择变得尤为简单,除了要求电容器额定电压要适合系统电压外,主要就是对电容器补偿容量的选择。
则把(4)式带入(3)式可计算出需要补偿的容量。
二.电抗器的选择:在电容器并联补偿回路中串联电抗器,同样要求电抗器的额定电压要满足系统电压要求,最重要的也是对其电抗率k的确定。
(本文只讨论对调谐电抗器的选择,不考虑限制并联电容器组的合闸涌流的阻尼电抗器的选择)(1)电容器装置接入处的背景谐波主要为3次,选择电抗率大于12%的串联电抗器;(2)电容器装置接入处的背景谐波主要为5次以上,选择电抗率大于4.5%的串联电抗器;(3)由于本文只是对低压电容器及电抗器的选择讨论,没有对谐波谐振和放大率进行详细的分析,根据相关文献:对于采用0.1%~1%的串联电抗器,要防止对5次、7次谐波的严重放大或谐振;对于采用4.5%~6%的串联电抗器,要防止对3次谐波的严重放大或谐振。
三.电容器的选择(串联电抗器):在电容器并联补偿回路中串联电抗器之后,电容器两端电压基波Uc已不再是系统额定电压Us,并且会大于系统额定电压Us,如果此时选择的电容器额定电压还是系统额定电压,电容器就会严重发热,缩短使用寿命,严重者甚至烧毁。
1电抗器的作用串联电抗器顾名思义就是指串联在电路中电抗器(电感),无功补偿和谐波治理行业内的串联电抗器主要是指和电容器串联的电抗器,电抗器和电容器串联后构成谐振回路,起到消谐或滤波的作用,而电抗器在谐振回路中起的作用如下:1.1降低电容器组的涌流倍数和涌流频率。
降低电容器组的涌流倍数和涌流频率,以保护电容器和便于选择配套设备。
加装串联电抗器后可以把合闸涌流抑制在1+电抗率倒数的平方根倍以下。
国标GB50227-2008要求应将涌流限制在电容器额定电流的20倍以下(通常为10倍左右),为了不发生谐波放大(谐波牵引),要求串联电抗器的伏安特性尽量为线性。
网络谐波较小时,采用限制涌流的电抗器;电抗率在0.1%-1%左右即可将涌流限制在额定电流的10倍以下,以减少电抗器的有功损耗,而且电抗器的体积小、占地面积小、便于安装在电容器柜内。
采用这种电抗器是即经济,又节能。
1.2与电容器组构成全谐振回路,滤除特征次谐波。
串联滤波电抗器感抗与电容器容抗全调谐后,组成特征次谐波的交流滤波器,滤去某次特征次谐波,从而降低母线上该次谐波的电压畸变,减少线路上特征次谐波电流,提高网络同母线供电的电能质量。
1.3与电容器组构成偏谐振回路,抑制特征次谐波。
先决条件是需要清楚电网的谐波情况,查清周围电力用户有无大型整流设备、电弧炉、轧钢机等能产生谐波的负荷,有无性能不良好的高压变压器及高压电机,尽可能实测一下电网谐波的实际值,再根据实际谐波成分来配置合适的电抗器。
1.4提高短路阻抗,减小短路容量,降低短路电流。
无功补偿支路前置了串联电抗器,当出现电容器故障时,例如电容器极板击穿或对地击穿,系统通过系统阻抗和串联电抗器阻抗提供短路电流,由于串联电抗器阻抗远大于系统阻抗,所以有效降低了电容器短路故障时的短路容量,保证了配电断路器断开短路电流可能,提高了系统的安全、稳定性能。
1.5减少电容器组向故障电容器组的放电电流,保护电力电容器。
低压配电并联电容器补偿回路所串电抗器的合理选择一、前言在笔者所接触的低压配电施工图中,发现施工图中有一个共性,那就是配电变压器低压侧母线上均接入无功补偿电容器柜。
但令人费解的是,所串电抗器无任何规格要求,无技术参数的注明,只是在图中画了一个电抗器的符号而已。
而所标电容器的容量,也只是电容器铭牌容量而已,实际运行时,最大能补偿多少无功功率,也不得而知。
应引起注意的是,电抗器与电容器不能随意组合,它要根据所处低压电网负荷情况,变压器容量,用电设备的性质,所产生谐波的种类及各次谐波含量,应要进行谐波测量后,才能对症下药,决定电抗器如何选择。
但往往是低压配电与电容补偿同期进行,根本无法先进行谐波测量,然后进行电抗器的选择。
退一步说,即使电网投入运行,进行谐波测量,但用电设备是变动的,电网结构也是变化的,造成谐波的次数及大小有其随意性,复杂性。
因此正确选用电容器所用的串联电抗器也成为疑难问题,这无疑是一个比较复杂的系统工程,不是随便一个电抗器的符号或口头说明要加电抗器那么简单了。
不得随意配合,否则适得其反,造成谐波放大,严重时会引发谐振,危及电容器及系统安全,而且浪费了投资。
有鉴于此,笔者对如何正确选用电容器串联电抗器的问题,将本人研究的一点心得,撰写成文,以候教于高明。
二、电力系统谐波分析及谐波危害电力系统产生谐波的原因主要是用电设备的非线性特点。
所谓非线性,即所施电压与其通过的电流非线性关系。
例如变压器的励磁回路,当变压器的铁芯过饱和时,励磁曲线是非正弦的。
当电压为正弦波时,励磁电流为非正弦波,即尖顶波,它含有各次谐波。
非线性负载的还有各种整流装置,电力机车的整流设备,电弧炼钢炉,EPS,UPS及各种逆变器等。
目前办公室里电子设备很多,这里存在开关电源及整流装置,其电流成分也包含有各次谐波,另外办公场所日光灯及车间内各种照明用的气体放电灯,它们也是谐波电流的制造者。
日光灯铁芯镇流器及过电压运行的电机也是谐波制造者。
目前所用的配电变压器高压侧多接成“Δ”型,这样三次谐波因相序相同,即零序的感应的三次谐波电流在三角形绕组内环流,不易窜入电网。
磁路过饱和而产生的谐波类似六脉动整流回路,主要产生6K±1次谐波,多为5次,7次,11次等。
据有关人员实测表明,电力机车及电弧炉供电系统3次谐波较多,而办公楼及普通工厂车间5次与7次谐波为主。
由于低压配电不涉及电弧炉及电力机车,这样矛盾的焦点集中于5次谐波治理抑制上了。
谐波造成的设备过载及线路损耗增加,降低了输电能力,高次谐波电流又引起系统电压畸变,从而影响其它设备的正常工作。
对于低压电网的补偿用电力电容器,危害更为严重。
深圳某电子厂,由于低压电网谐波,接入的并联补偿电容器,运行不到一周,皆鼓肚损害,其接头及投切用接触器接线端子烧蚀熔化冒火,电气值班人员只得采用电气用手提灭火设备进行灭火,然后退出运行。
电容器生产厂家亲赴现场用谐波测试仪实测,结果证实是谐波严重造成,而非电容器质量所致。
三、串联电抗器的作用低压电网并联电容器补偿回路串联电抗器的作用电抗器作用为:1) 限制电容器投入时合闸涌流当电容器投入的瞬间,由于电容器无充电,无反向电势,合闸瞬间,如同短路,只有线路的阻抗起限制电流作用,因此瞬时电流可达额定电流的百倍以上,不过时间短促,仅持续毫秒或微秒级。
由于接入电网的电容器为多组组合,当投入或切除任一组电容器时,其它运行的电容器会向投切电容器进行充放电,这也是俗称的电容器组背对背效应,增加了电容器的投切困难。
尽管目前采用电容器投切专用接触器,此接触器带有操作时接入的过渡电阻进行限流,但还是经常损坏接触器,电容器柜内投切用接触器可谓十足的易损元件了。
2) 防止电网谐波放大及谐振的发生3) 限制操作过电压4) 限制短路电流当电容器发生短路故障时,能限制系统向电容器短路点注入短路电流。
当系统其它地方发生短路或电抗器电源侧发生短路时,能限制电容器向系统的反馈电流。
5) 抑制流向电容器的高次谐波,使之不使电容器过电流损坏。
众所周知,谐波次数越高,电容器呈现的阻抗越低,这样造成大量谐波电流涌入。
若不采取措施,如对电网采取谐波控制或串联电抗器,电容器很难胜无功补偿作用,很快由于涌波涌入造成过流而损坏。
6) 对某次谐波来说,串联电抗器与电容器的组合,只要合理搭配,可起到滤除部分某次谐波的作用。
需要指出的,滤除某次部分谐波,只是补偿回路的一点附加作用,绝不能作为滤波器使用,否则,则影响了无功补偿的初衷。
有人会疑问,不是防止电容器过流,要限制电容器谐波涌入吗,怎么又允许某次谐波容易涌入呢?问题很容易解答,电容器允许使用在电流达1.35倍额定电流下长期工作,可充分挖掘这部分潜力,让它兼有一点滤波的作用。
另外,电抗器与电容器要合理搭配,不得使电抗器与电容器发生串联谐波,使之回路电流达到短路电流水平而损坏元件的设备,也不能使电抗器与电容器串联回路呈容性,以便防止回路与系统感抗发生并联谐振而使谐波被放大污染系统。
四、串联电抗器的正确选择要正确选用电抗器,首先要了解所在电网谐波情况,或经测量(这对新建单位是不现实的)或根据电网结构,用电设备情况,预测电网谐波情况,然后再决定电抗器的参数。
电抗器选择原则是,若想兼有滤除某次谐波作用,应使电抗与电容接近串联谐振,而达到谐振的条件是电抗与容抗相等,即nXL =Xc/n ,XL=Xc/n2 式中,n为谐波次数,XL·Xc为电抗器与电容器工频电抗。
1. 如果电网清洁,各高次谐波含量很少,可选择电抗率K为0.1%-1%。
这样,电抗体积小,成本低,但能限制合闸涌流为额定电流的10倍以内。
2. 如果电网3次谐波突出,除限制涌流外,尚能滤除部分3次谐波,以便清洁电网。
选择的原则是,即使电容电抗接近谐振,但不能达到谐振。
如果达到谐振,对3次谐波而言,3XL =Xc/3, XL=Xc/9=0.111Xc对于5次谐波XL=Xc/25=0.04Xc对于7次谐波XL=Xc/49=0.0204Xc对于9次谐波XL=Xc/81=0.012Xc对于11次谐波XL=Xc/121=0.0083Xc上述各式中,XL及Xc为基波(工频)情况下,电抗器及电容器的阻抗。
满足上述条件是电抗与电容发生谐振的条件,选用时以不得发生谐振为前提,但不使谐波被放大,应使回路呈感性。
现引入一个参数,即电抗率K,它是串联回路的电抗器的电抗与电容器的容抗之比的百分数,即K=XL /XC%由此可见,发生串联谐振时,分别对3次,5次,7次,9次及11次谐波,电抗率分别为11.1%,4%,2.04%,1.2%及0.83%。
但选择电抗器电抗率时,不但要接近谐振频率,还要使回路呈感性。
这样一来,若电网3次谐波突出,选电抗率K为12%-13%。
若5次谐波突出,选K为4.5%-7%。
若5次与3次均突出,选取电容器组分别串电抗率K为4.5%-7%及12%-13%的电抗器。
至于电抗器的容量,它等于所串电容器容量乘以电抗率,即QL =KQC。
一般说来,只要给出所接电容器容量及额定电压,及要求的电抗器电抗率。
至于电抗器额定绝缘电压、容量及额定电流等参数,由电抗器制造厂自行合理地解决了,不必要求用户提供其它要求参数。

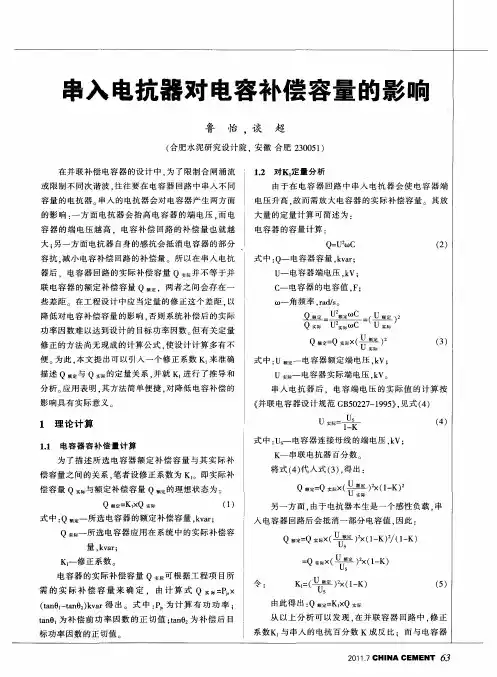

五、串入电抗器后,电容器端电压及补偿容量的变化由于系统电压不变,而电抗器压降又与电容器上压降刚好相位相反,这样必然造成电容器端电压升高。
由于电抗率是电抗器电抗值与电容器容抗值之比的百分数,电抗器上的压降必然为电容器上的压降乘以电抗率了。
即Uc-UL =UN(Uc,UL,UN分别为电容器,电抗器及系统电压)Uc-kUc=UNUc(1-k)=UNUc=UN/(1-k)由此可见,串电抗后,电容器电压升高非1+k倍,而是1/(1-k),这样,串入电抗后,电容器端电压升高,其升高倍数如表所示。
弱。
由于串电抗造成电容器端电压升高,必须采用适合此电压的电容器,即选用较高电压等级的电容器。
这样组合下来,实际电压又不一定正巧与所选电容器额定电压一级,一般都小于电容器额定电压。
由于电容器在小于额定电压下运行,实际补偿容量又低于电容器铭牌所标容量,真是一环扣一环,是一个比较复杂的系统工程了。
为说明上述问题,现举例如下:某项目,系统电压U=400v.每回路补偿电容器为30Kvar,串入电抗率K=7%,求:电N容器运行时实际电压,如何选择电容器额定电压及实际补偿容量。
计算步骤为:/(1-k)=400/(1-7%)=430v1) 电容器实际承受电压Uc=UN选择电容器额定电压为480v(选440v,450v的也能满足要求),电抗=430v-400v=30v,或UL=kUc=7%*430=30v。
器实际压降为UL2) 额定电压480v电容器,实际承受电压为430v,实际生产的无功功率为额定无功的(430/480)2=0.8025倍。
自身发出的无功Q=30*0.8025=24.075(Kvar)3) 电抗器吸收电容器发出的无功功率的7%4) 电容器实际向电网发出额定功率的0.8025*(1-7%)=0.7463倍,即30*0.7463=22.39(Kvar)5) 电容器串入电抗器后实际电流如上述的例子,30Kvar电容器,额定电压480v,额定电流为=30/(*0.48)=36.1A.实际运行时,承受电压为430v。
IN实际电流为I=I*(430/480)=36.1*(430/480)=32.3AN或者I=Q/(*0.43)=24.075/(*0.43)=32.3A这样,选择回路导体及投切元件只能按32.3A选择,不能按系统电压400V,电容器30Kvar求得。
对于额定电压400V,容量30Kvar的电容器,其电流都为I=30/(*0.4)=43.3A.通过上述事例,可以看出串电抗器并联补偿电容器回路,各参数要通过计算求得。
到底补偿多少,有没有达到设计要求,要有明确的交代。
目前设计单位只要求电抗器,其它不再过问,即电气成套厂更加随意,为节约投资,电抗率选用电抗率宁低勿高,宁选铁芯电抗器而不选空芯电抗器。
电容器柜铭牌上的补偿容量按各电容器铭牌容量之和,这样一样来和实际情况差别太远了。
六、严防补偿电容器对谐波放大接入母线的无功补偿用电容器,电容电抗系统能与电力系统组成并联谐振回路。
如果某次谐波电流频率,电容电抗会流过很大的谐振电流,可达原有电网谐波电流数十倍,电容器端电压也产生很高过电压,此种情况称为谐波放大。
当系统存在谐波时,并联补偿用电容器支路串入电抗器,而系统若忽略电阻,则安全呈感性,可用等效电感表示。
等效电路图见图一。
图一. 等效阻抗图图中In 为系统某次谐波电流,也看作由一恒流源发出,L2为系统等值电感,L1为电容器所串电抗器电感,C为补偿电容的电容。
流入系统的谐波电流为Ins,流入电容器的谐波电流为Ins,由此可得I ns =In*(jωL1+1/jωc)/(jωL1+1/jωc+jωL2)=In /﹛1-[ωL2/﹙1/ωc-ωL1﹚]﹜如果ωL2/(1/ωc-ωL1)=1时,Ins→∞即1/ωc-ωL1=ωL2时,进入系统的某次谐波被放大至无穷大。
