并联电容器对电力系统无功补偿及电压调节问题的探讨_马文成

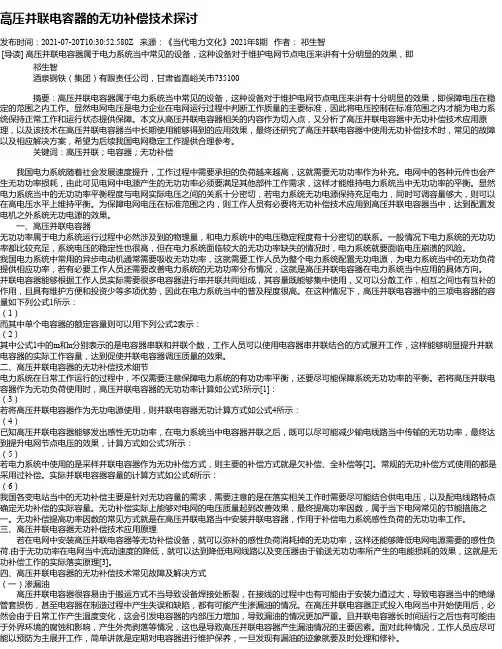

高压并联电容器的无功补偿技术探讨发布时间：2021-07-20T10:30:52.580Z 来源：《当代电力文化》2021年8期作者：祁生智[导读] 高压并联电容器属于电力系统当中常见的设备，这种设备对于维护电网节点电压来讲有十分明显的效果，即祁生智酒泉钢铁（集团）有限责任公司，甘肃省嘉峪关市735100摘要：高压并联电容器属于电力系统当中常见的设备，这种设备对于维护电网节点电压来讲有十分明显的效果，即保障电压在稳定的范围之内工作。

显然电网电压是电力企业在电网运行过程中判断工作质量的主要标准，因此将电压控制在标准范围之内才能为电力系统保持正常工作和运行状态提供保障。

本文从高压并联电容器相关的内容作为切入点，又分析了高压并联电容器中无功补偿技术应用原理，以及该技术在高压并联电容器当中长期使用能够得到的应用效果，最终还研究了高压并联电容器中使用无功补偿技术时，常见的故障以及相应解决方案，希望为后续我国电网稳定工作提供合理参考。

关键词：高压并联；电容器；无功补偿我国电力系统随着社会发展速度提升，工作过程中需要承担的负荷越来越高，这就需要无功功率作为补充。

电网中的各种元件也会产生无功功率损耗，由此可见电网中电源产生的无功功率必须要满足其他部件工作需求，这样才能维持电力系统当中无功功率的平衡。

显然电力系统当中的无功功率平衡程度与电网实际电压之间的关系十分密切，若电力系统无功电源保持充足电力，同时可调容量够大，则可以在高电压水平上维持平衡。

为保障电网电压在标准范围之内，则工作人员有必要将无功补偿技术应用到高压并联电容器当中，达到配置发电机之外系统无功电源的效果。

一、高压并联电容器无功功率属于电力系统运行过程中必然涉及到的物理量，和电力系统中的电压稳定程度有十分密切的联系。

一般情况下电力系统的无功功率都比较充足，系统电压的稳定性也很高，但在电力系统面临较大的无功功率缺失的情况时，电力系统就要面临电压崩溃的风险。

电力系统的无功电源除 了同步电机外 ， 还有静电电容器 、
静止无功补偿器以及 静止无功发生器 。
（ ）电力系统的无功 负荷 。 ３
（）降损与调压相结 合 ， ４ 以降损为主 ， 兼顾调压 ；
（ ）供电部门的无功补偿 与用户补偿相结合。 ５
电力 系统 的无功负荷 主要是异 步电动机 ， 其功率 因数很
作为控制保 护装置 ， 根据低压母线上 的无 功负荷而直接控制
电容器 的投切 。电容 器的投切 是整组进行 ， 不到平滑 的调 做
在 图 ２所示 的系统无功功 率负荷 的静态 电压特性 曲线
中 ．在 正常情况 下 ，系统无功 功率 电源所 提供 的无功功 率 为 ， 设此 电压对应 于系统正 常的 电压水 平 ， 假如 系统 无 但
所示 ： ∑Ｑ ∑ＱＪ△Ｑ 【 ＋ ∑
ｏｊ ） 鼍 ＋ ｓｓ ＝ ６ｉ ＋６ ｎ ｊ 旦
８ｌ
维普资讯
阮 湘海 ，基于电力系统 电容器无功补偿 与电压调整问题的探讨 ，
式中 Ｑ 为电源供 给的无功 ， 它包括两部分 ： 电机 供给 发
维普资讯
《 湖南水利水电）ｏ７ ２０ 年第 ３ 期

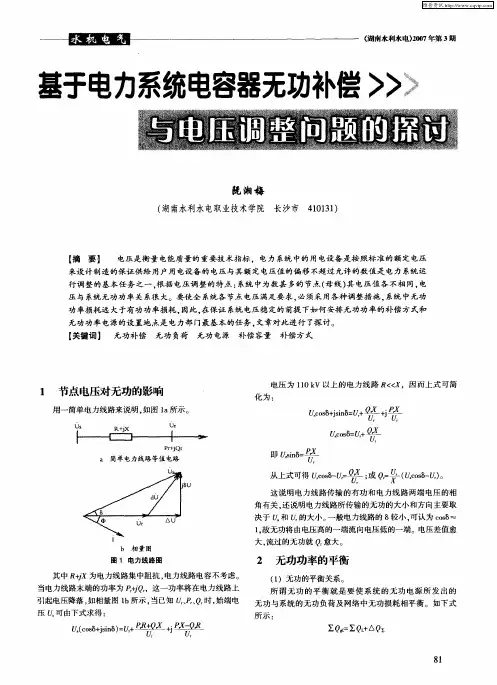

基于电力系统电容器无功补偿 ＞ ＞
阮湘梅
（ 湖南水利水 电职业技术学院 长沙市 ４０３ ） 电能质量的重要技术指标 ，电力 系统 中的用 电设备是按照标准的额定电压
３ 补偿容量不足时的无功平衡 （ ） 图２
送， 具有 投资少 、 占位 小 、 安装 容易 、 配置方 便灵 活 、 护简 维 单、 事故率低等优点。
（ ）低压集 中补偿。低压集 中补偿是指将低压电容器通 ２ 过低压 开关 接在 配电变的低压母线侧 ， 以无功补偿投切装置

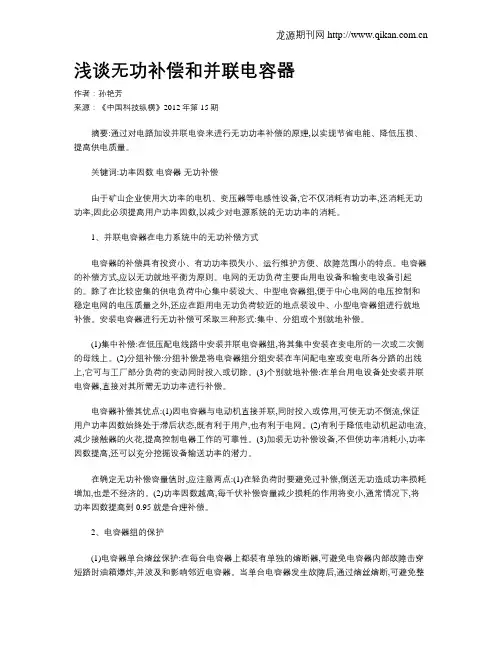

浅谈无功补偿和并联电容器作者：孙艳芳来源：《中国科技纵横》2012年第15期摘要:通过对电路加设并联电容来进行无功功率补偿的原理,以实现节省电能、降低压损、提高供电质量。

关键词:功率因数电容器无功补偿由于矿山企业使用大功率的电机、变压器等电感性设备,它不仅消耗有功功率,还消耗无功功率,因此必须提高用户功率因数,以减少对电源系统的无功功率的消耗。

1、并联电容器在电力系统中的无功补偿方式电容器的补偿具有投资小、有功功率损失小、运行维护方便、故障范围小的特点。

电容器的补偿方式,应以无功就地平衡为原则。

电网的无功负荷主要由用电设备和输变电设备引起的。

除了在比较密集的供电负荷中心集中装设大、中型电容器组,便于中心电网的电压控制和稳定电网的电压质量之外,还应在距用电无功负荷较近的地点装设中、小型电容器组进行就地补偿。

安装电容器进行无功补偿可采取三种形式:集中、分组或个别就地补偿。

(1)集中补偿:在低压配电线路中安装并联电容器组,将其集中安装在变电所的一次或二次侧的母线上。

(2)分组补偿:分组补偿是将电容器组分组安装在车间配电室或变电所各分路的出线上,它可与工厂部分负荷的变动同时投入或切除。

(3)个别就地补偿:在单台用电设备处安装并联电容器,直接对其所需无功功率进行补偿。

电容器补偿其优点:(1)因电容器与电动机直接并联,同时投入或停用,可使无功不倒流,保证用户功率因数始终处于滞后状态,既有利于用户,也有利于电网。

(2)有利于降低电动机起动电流,减少接触器的火花,提高控制电器工作的可靠性。

(3)加装无功补偿设备,不但使功率消耗小,功率因数提高,还可以充分挖掘设备输送功率的潜力。

在确定无功补偿容量值时,应注意两点:(1)在轻负荷时要避免过补偿,倒送无功造成功率损耗增加,也是不经济的。

(2)功率因数越高,每千伏补偿容量减少损耗的作用将变小,通常情况下,将功率因数提高到0.95就是合理补偿。

2、电容器组的保护(1)电容器单台熔丝保护:在每台电容器上都装有单独的熔断器,可避免电容器内部故障击穿短路时油箱爆炸,并波及和影响邻近电容器。

水电工程Һ㊀浅析电力系统中电容器无功补偿与电压调整的问题及处理措施丁向利摘㊀要：就目前我国电力系统而言，电压是我国衡量电力系统质量的重要指标和参数，电力系统当中的设备，在进行设计制造时，均是按照国家标准的额定电压进行设计的，从而保证设备电压和额定电压的偏移值在可控范围内㊂文章针对电力系统中电容器无功补偿与电压调整的问题及处理措施展开探究，并提出一些参考建议，为电力系统行业的发展提供一些技术和理论的支持㊂关键词：电力系统；电容器；无功补偿；电压调整一㊁引言在电力系统的正常运行过程中，电压损耗是十分常见，也是无法避免的问题，存在电压损耗的主要因素，还是由于电力系统当中无功功率在电压当中出现压降，而有功功率在电阻当中存在压降现象㊂通常来说，我国电力系统当中的电阻值通常要比电压数值低很多，也就导致无功功率对于电压损耗的影响较大，而有功功率所产生的电压损耗相对较小㊂在进行电压调整过程中，系统中会存在数量极多的母线或节点，主要是由于本身电压值均不相同，所以电力系统的电压和无功功率以及系统本身有着直接且紧密的联系，如果无功功率的损耗远高于有功功率的损耗，需要对无功功率的电源设置位置进行调整，并安排无功功率补偿措施㊂二㊁无功功率平衡探讨（一）无功平衡关系探究想要达到无功平衡的目的，这需要电力系统无功电源所形成的，电话系统网络无功损耗和对应的无功负荷保持平衡，而无功平衡存在也会产出无功功率的损耗㊂（二）电力系统无功电源对于电力系统中存在的无功电源，不仅包含了同步电机的，还涵盖了静电状态下的无功补偿器㊁电容器和无功发生器等设备㊂上述设备均属于无功电源的一部分，在电力系统当中起着无功补偿的重要作用㊂（三）电力系统当中的无功负荷电力系统在进行无功负荷时，所涉及的设备主要是异步电动机，该电动机具有功率因数较小的优点，同时，在我国电力系统网络负荷工作中，发挥着比重较大的作用㊂三㊁电容器无功补偿措施（一）低压个别补偿这种补偿措施，具体内容是根据每个通电设备的无功需求量进行补偿的，把多台或某一台设备电容器分开，并和用电设备并联，长安形成一套断路器，再通过保护装置㊁控制和电机同时投切活动㊂这种方法的优点，它可以满足设备正常运行时，就可以进行无功补偿的投入，而设备停止工作时，补偿设备也会自动停止并退出，可以有效解决无功倒送的问题㊂同时，还具有占地面积小㊁安装方便㊁配置更换方便㊁投资资金较低㊁维护简单㊁事故率低的优点㊂（二）低压集中补偿这种补偿措施，主要是通过将低压电容和对应的开关与配电变压器进行连接，连接方向和低压母线相同，然后通过无功补偿投切装置，来对这一系统进行控制和保护，在运行过程中，可以依照低压母线无功负荷来进行控制，还能针对电容器开展投切处理㊂这种投切的方式是针对整组设备进行的，整体共同工作和停止，无法针对某一设备进行针对性的工作㊂这种方式的优点在于运行维护工作量小㊁接线简单㊁无功就地处理平衡，能够显著提高配电变压器的利用效率，降低电网在工作过程中所形成的损失，同时，也具有较高的经济价值，是我国当前采取的最常规的无功补偿手段㊂（三）高压集中补偿这种方式是通过并联电容器组，从而直接对变电所６ １０ｋＶ高压母线进行作用，从而达到无功补偿㊂这种方式通常应用于变电站㊁用户离变电站较远㊁地理位置偏僻，在供电线路的末端部位的时候进行应用㊂与此同时，如果使用者本身有一部分高压负荷时，这种方法可以有效降低电力系统自身形成的无功损耗，一定程度上还能起到补偿作用㊂这种方法的优点就在于可以根据复核进行自动投切活动，有较高的补偿效益㊂四㊁电力系统电压调整电压和电力的质量息息相关，也直接反映着电力系统分布状态和无功功率，通过对电力系统的电压进行调整，可以有效保证电力系统的安全稳定运行，并保障电压质量，具体方式可以通过以下几种方式进行调整㊂电压的调整方式有横调压㊁逆调压㊁顺调压这三种，横调压更适合电负荷浮动小的企业，如三班倒类企业；你一条也可以用，用于电网负荷高的阶段电压上线和下线的运行；顺调压是通过对电力系统在电压额定范围内进行调整，从而降低高峰时段的电压值㊂电压调整具体可以通过，对发动机电压进行调压㊁调整变压器的变化㊁对补偿设备进行调压和适当加大导线的横截面积，通过这几种方法也可以有效对电力系统的电压进行调整，保障电力系统安全稳定运行㊂五㊁结语对于电力系统，电容器无功补偿和电压调整措施，可以有效提高电力系统电力输送的质量，保证电压的稳定性，更显著降低了我国在电力资源损耗当中所浪费的成本，极大程度地提高了社会的经济效益㊂参考文献：［１］刘阳．基于电力系统电容器无功补偿与电压调整问题的探讨［Ｊ］．现代国企研究，２０１８（４）：１２２．［２］李艳芸．煤矿电力系统电压无功补偿自动调节探究［Ｊ］．自动化应用，２０１９（２）：９９－１００，１０５．［３］王振河，陈天，咸日常，等．电力电容器常见故障分析及预防措施［Ｊ］．电力电容器与无功补偿，２０２０，ｖ．４１；Ｎｏ．１８８（２）：４８－５２．［４］康童．新颖元启发式智能优化算法及其在电力系统中的应用研究［Ｄ］．长沙：湖南大学，２０１９．作者简介：丁向利，国网河北省电力有限公司邢台供电分公司㊂５７１。

浅谈电力系统电容器无功补偿及其电压调整毕业论文目录内容摘要 0引言 (1)1 电力电容器无功补偿及其安全应用 (3)1．1 电力电容器的补偿原理 (3)1．2 电力电容器补偿的特点 (3)1．3 无功补偿方式 (3)1．4 电容器补偿容量的计算 (4)1．5 电力电容器的安全运行 (5)2 电力系统电压与无功补偿问题 (7)2．1 无功功率就地补偿的概念 (7)2．2 无功功率的平衡 (7)2．3 各种无功补偿设备及补偿方式 (8)３电网的无功补偿与电压调整 (10)3．1 输配电网的无功补偿 (10)3．2 电网电压调整 (11)4 增加无功补偿提高经济效益 (13)4．1 电力现状 (13)4．2 电力负荷预测及功率因数分析 (13)4．3 变电所无功补偿工程 (14)4．4 10KV线路无功补偿工程设计 (14)4．5 工程建设的效益 (15)参考文献··········································································1错误!未定义书签。

用并联电容器补偿无功功率的原理及相关方法引言在电力系统中，无功功率是不可避免的。

无功功率对于电力系统的影响包括电压稳定性和输电损失等。

由于电容器具有“吞噬”无功功率的功能，因此并联电容器补偿无功功率是一种有效的方法。

本文将介绍并联电容器补偿无功功率的原理及相关方法。

无功功率的产生与影响无功功率是电力系统中不可避免的现象。

在电路中，一部分电能转化为有用功率，用于供电设备的工作，其他部分电能则被转化为无功功率，用于维持电路的电磁场。

一般来说，无功功率对电路性能的影响包括以下几个方面：电压波动电压波动是无功功率对电路性能的主要影响之一。

当无功功率过多时，会导致电路中电压的不稳定。

此时，电路中的各种设备会受到影响，其工作效率将大大降低。

特别是在对质量要求较高的行业中，电压波动将对设备带来严重的危害。

输电损失由于无功功率产生的电磁场的存在，线路中的电流将变得更大。

这意味着更多的电能将被转化为热量和其他不需要的形式的能量。

如果无功功率过多，将导致输电损失增加，进而降低电力系统的效率。

并联电容器补偿无功功率的原理并联电容器可以通过吸收无功功率的方式来调整电路的无功功率。

在电路中引入并联电容器后，电容器将在电流周期中积累电荷，然后在下一个周期中释放这些电荷。

换句话说，电容器通过在不同的周期中增加或减少电流的流动来调整电路的无功功率。

并联电容器补偿无功功率的原理可通过以下公式来描述：Qc = Qp * tan(acos(Pf))其中，Qc代表电容器的无功补偿容量，Qp代表电路的总无功功率，Pf为功率因数的余弦值。

并联电容器补偿无功功率的方法为了高效地补偿无功功率，需要根据实际情况选择合适的并联电容器进行安装。

并联电容器的选择通常基于电路的功率因素和负载特性。

以下是几种应用广泛的并联电容器安装方法：固定电容器固定电容器是一种直接在电路中并联安装的电容器。

这种方法对于负载电流比较稳定、功率因数波动不大的电路比较适用。

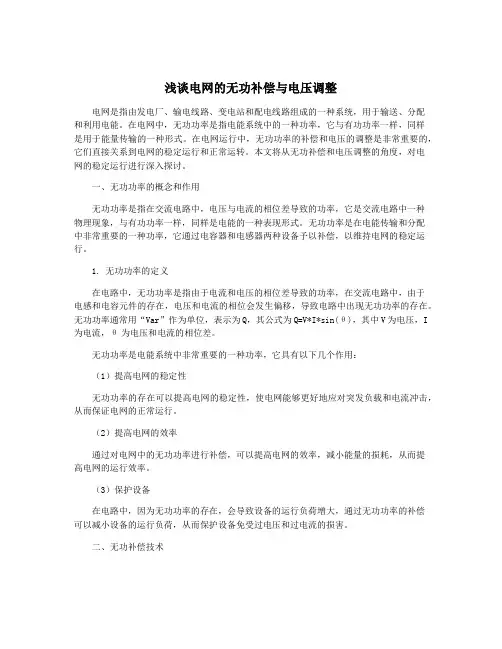

浅谈电网的无功补偿与电压调整电网是指由发电厂、输电线路、变电站和配电线路组成的一种系统，用于输送、分配和利用电能。

在电网中，无功功率是指电能系统中的一种功率，它与有功功率一样，同样是用于能量传输的一种形式。

在电网运行中，无功功率的补偿和电压的调整是非常重要的，它们直接关系到电网的稳定运行和正常运转。

本文将从无功补偿和电压调整的角度，对电网的稳定运行进行深入探讨。

一、无功功率的概念和作用无功功率是指在交流电路中，电压与电流的相位差导致的功率，它是交流电路中一种物理现象，与有功功率一样，同样是电能的一种表现形式。

无功功率是在电能传输和分配中非常重要的一种功率，它通过电容器和电感器两种设备予以补偿，以维持电网的稳定运行。

1. 无功功率的定义在电路中，无功功率是指由于电流和电压的相位差导致的功率，在交流电路中，由于电感和电容元件的存在，电压和电流的相位会发生偏移，导致电路中出现无功功率的存在。

无功功率通常用“Var”作为单位，表示为Q，其公式为Q=V*I*sin(θ)，其中V为电压，I 为电流，θ为电压和电流的相位差。

无功功率是电能系统中非常重要的一种功率，它具有以下几个作用：（1）提高电网的稳定性无功功率的存在可以提高电网的稳定性，使电网能够更好地应对突发负载和电流冲击，从而保证电网的正常运行。

（2）提高电网的效率通过对电网中的无功功率进行补偿，可以提高电网的效率，减小能量的损耗，从而提高电网的运行效率。

（3）保护设备在电路中，因为无功功率的存在，会导致设备的运行负荷增大，通过无功功率的补偿可以减小设备的运行负荷，从而保护设备免受过电压和过电流的损害。

二、无功补偿技术无功补偿技术是指在电能系统中，通过使用电容器和电感器等设备对系统中的无功功率进行补偿，以维持电网的稳定运行。

无功补偿技术通常包括静态无功发生器、无功电容器、无功电抗器等设备，通过这些设备可以对电路中的无功功率进行补偿。

1. 静态无功发生器（SVG）静态无功发生器是一种可以对电能系统中的无功功率进行快速补偿的设备，它通过控制功率电子器件对电网中的无功功率进行调节，能够实现对电能系统中无功功率的快速补偿，从而提高电网的稳定性。

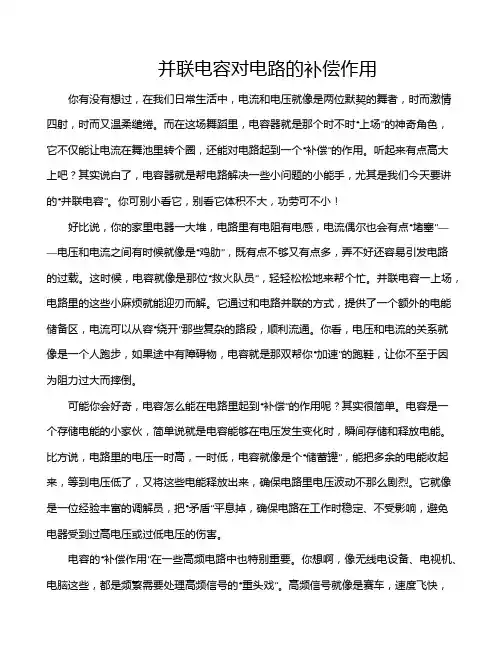

并联电容对电路的补偿作用你有没有想过，在我们日常生活中，电流和电压就像是两位默契的舞者，时而激情四射，时而又温柔缱绻。

而在这场舞蹈里，电容器就是那个时不时“上场”的神奇角色，它不仅能让电流在舞池里转个圈，还能对电路起到一个“补偿”的作用。

听起来有点高大上吧？其实说白了，电容器就是帮电路解决一些小问题的小能手，尤其是我们今天要讲的“并联电容”。

你可别小看它，别看它体积不大，功劳可不小！好比说，你的家里电器一大堆，电路里有电阻有电感，电流偶尔也会有点“堵塞”——电压和电流之间有时候就像是“鸡肋”，既有点不够又有点多，弄不好还容易引发电路的过载。

这时候，电容就像是那位“救火队员”，轻轻松松地来帮个忙。

并联电容一上场，电路里的这些小麻烦就能迎刃而解。

它通过和电路并联的方式，提供了一个额外的电能储备区，电流可以从容“绕开”那些复杂的路段，顺利流通。

你看，电压和电流的关系就像是一个人跑步，如果途中有障碍物，电容就是那双帮你“加速”的跑鞋，让你不至于因为阻力过大而摔倒。

可能你会好奇，电容怎么能在电路里起到“补偿”的作用呢？其实很简单。

电容是一个存储电能的小家伙，简单说就是电容能够在电压发生变化时，瞬间存储和释放电能。

比方说，电路里的电压一时高，一时低，电容就像是个“储蓄罐”，能把多余的电能收起来，等到电压低了，又将这些电能释放出来，确保电路里电压波动不那么剧烈。

它就像是一位经验丰富的调解员，把“矛盾”平息掉，确保电路在工作时稳定、不受影响，避免电器受到过高电压或过低电压的伤害。

电容的“补偿作用”在一些高频电路中也特别重要。

你想啊，像无线电设备、电视机、电脑这些，都是频繁需要处理高频信号的“重头戏”。

高频信号就像是赛车，速度飞快，如果没有电容的“补偿”，电流会乱成一锅粥，信号就会衰减或失真。

这个时候，电容又展现了它的“独门绝技”。

它能通过其储能特性，吸收和释放电流中的高频成分，确保信号的稳定和准确传输。

你可以把它想象成一个经验丰富的司机，帮忙平稳地驾驭着飞快的赛车，确保一路畅通无阻。

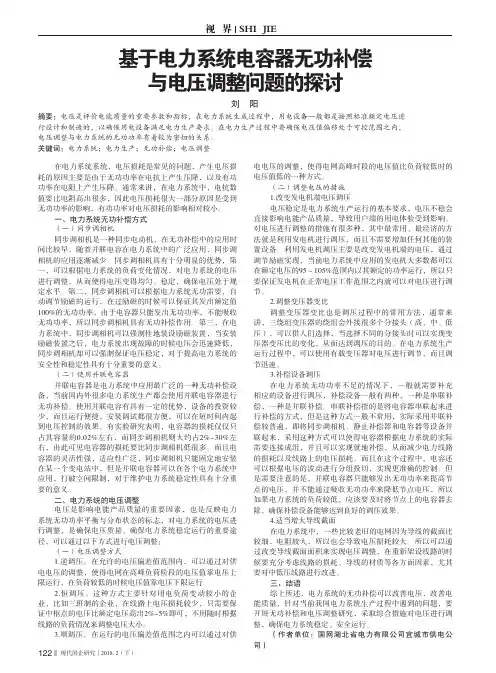

现代国企研究 2018. 2（下）122摘要：电压是评价电能质量的重要参数和指标，在电力系统生成过程中，用电设备一般都是按照标准额定电压进行设计和制造的，以确保用电设备满足电力生产要求。

在电力生产过程中要确保电压值偏移处于可控范围之内，电压调整与电力系统的无功功率有着较为密切的关系。

关键词：电力系统；电力生产；无功补偿；电压调整刘 阳基于电力系统电容器无功补偿与电压调整问题的探讨在电力系统系统，电压损耗是常见的问题，产生电压损耗的原因主要是由于无功功率在电抗上产生压降，以及有功功率在电阻上产生压降。

通常来讲，在电力系统中，电抗数值要比电阻高出很多，因此电压损耗很大一部分原因是受到无功功率的影响，有功功率对电压损耗的影响相对较小。

一、电力系统无功补偿方式（一）同步调相机同步调相机是一种同步电动机，在无功补偿中的应用时间比较早，随着并联电容在电力系统中的广泛应用，同步调相机的应用逐渐减少。

同步调相机具有十分明显的优势，第一，可以根据电力系统的负荷变化情况，对电力系统的电压进行调整，从而使得电压变得均匀、稳定，确保电压处于规定水平。

第二，同步调相机可以根据电力系统无功需要，自动调节励磁的运行，在过励磁的时候可以保证其发出额定值100%的无功功率，由于电容器只能发出无功功率，不能吸收无功功率，所以同步调相机具有无功补偿作用。

第三，在电力系统中，同步调相机可以强制性地装设励磁装置，当安装励磁装置之后，电力系统出现故障的时候电压会迅速降低，同步调相机却可以强制保证电压稳定，对于提高电力系统的安全性和稳定性具有十分重要的意义。

（二）使用并联电容器并联电容器是电力系统中应用最广泛的一种无功补偿设备，当前国内外很多电力系统生产都会使用并联电容器进行无功补偿。

使用并联电容有具有一定的优势，设备的投资较少，而且运行便捷，安装调试都很方便，可以在短时间内起到电压控制的效果。

有实验研究表明，电容器的损耗仅仅只占其容量的0.02%左右，而同步调相机则大约占2%-30%左右，由此可见电容器的损耗要比同步调相机低很多。

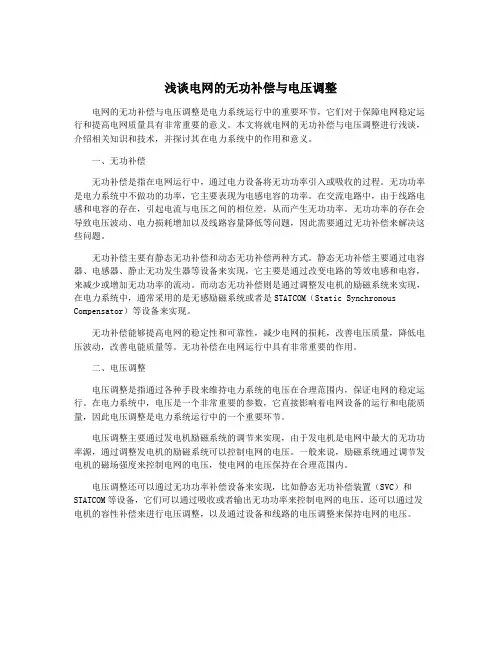

浅谈电网的无功补偿与电压调整电网的无功补偿与电压调整是电力系统运行中的重要环节，它们对于保障电网稳定运行和提高电网质量具有非常重要的意义。

本文将就电网的无功补偿与电压调整进行浅谈，介绍相关知识和技术，并探讨其在电力系统中的作用和意义。

一、无功补偿无功补偿是指在电网运行中，通过电力设备将无功功率引入或吸收的过程。

无功功率是电力系统中不做功的功率，它主要表现为电感电容的功率。

在交流电路中，由于线路电感和电容的存在，引起电流与电压之间的相位差，从而产生无功功率。

无功功率的存在会导致电压波动、电力损耗增加以及线路容量降低等问题，因此需要通过无功补偿来解决这些问题。

无功补偿主要有静态无功补偿和动态无功补偿两种方式。

静态无功补偿主要通过电容器、电感器、静止无功发生器等设备来实现，它主要是通过改变电路的等效电感和电容，来减少或增加无功功率的流动。

而动态无功补偿则是通过调整发电机的励磁系统来实现，在电力系统中，通常采用的是无感励磁系统或者是STATCOM（Static Synchronous Compensator）等设备来实现。

无功补偿能够提高电网的稳定性和可靠性，减少电网的损耗，改善电压质量，降低电压波动，改善电能质量等。

无功补偿在电网运行中具有非常重要的作用。

二、电压调整电压调整是指通过各种手段来维持电力系统的电压在合理范围内，保证电网的稳定运行。

在电力系统中，电压是一个非常重要的参数，它直接影响着电网设备的运行和电能质量，因此电压调整是电力系统运行中的一个重要环节。

电压调整主要通过发电机励磁系统的调节来实现，由于发电机是电网中最大的无功功率源，通过调整发电机的励磁系统可以控制电网的电压。

一般来说，励磁系统通过调节发电机的磁场强度来控制电网的电压，使电网的电压保持在合理范围内。

电压调整还可以通过无功功率补偿设备来实现，比如静态无功补偿装置（SVC）和STATCOM等设备，它们可以通过吸收或者输出无功功率来控制电网的电压。

并联电容器补偿无功功率的作用及方法
电力电容器作为补偿装置有两种方法：串联补偿和并联补偿。

串联补偿是把电容器直接串联到高压输电线路上，以改善输电线路参数，降低电压损失，提高其输送力量，降低线路损耗。

这种补偿方法的电容器称作串联电容器，应用于高压远距离输电线路上，用电单位很少采纳。

并联补偿是把电容器直接与被补偿设备并接到同一电路上，以提高功率因数。

这种补偿方法所用的电容器称作并联电容器，用电企业都是采纳这种补偿方法。

按电容器安装的位置不同，通常有三种方式。

1.集中补偿电容器组集中装设在企业或地方总降压变电所的6～10kV母线上，用来提高整个变电所的功率因数，使该变电所的供电范围内无功功率基本平衡。

可削减高压线路的无功损耗，而且能够提高本变电所的供电电压质量。

2.分组补偿将电容器组分别装设在功率因数较低的车间或村镇终端变配电所高压或低压母线上，也称为分散补偿。

这种方式具有与集中补偿相同的优点，仅无功补偿容量和范围相对小些。

但是分组补偿的效果比较明显，采纳得也较普遍。

3.就地补偿将电容器或电容器组装设在异步电动机或电感性用电设备四周，就地进行无功补偿，也称为单独补偿或个别补偿方式。

这种方式既能提高为用电设备供电回路的功率因数，又能改善用电设备的电压质量，对中、小型设备非常适用。

基于电力系统电容器无功补偿与电压调整问题的探讨摘要：一般说来，根据当前电压调整的特点来说，系统当中数量十分巨大的节点或者说母线，因为其本身没一个点的电压值都不会出现相同的情况，因此系统的电压和系统本身的无功功率之间有着十分紧密和直接的关系。

因此我们要是想要保证整个线路的每一个节点的电压都可以保证满足使用要求的标准，就要从各种调整的方式上进行下手。

在系统当中，无功功率的自身损耗程度要远远大于对应的有功功率损耗的程度，因此我们不要考虑的事情就是在系统自身的稳定电压前提构建之下怎么样去构建和安排无功功率的补偿措施方式，同时还要对无功功率电源的位置进行设置。

这两点同时也是电力部门的最为基本的任务。

关键词：电力系统；电容器；无功补偿；电压调节；分析1导言变电站并联电容器可以对电网的无功功率进行集中补偿。

通过对无功功率的合理补偿，从而达到调节电压、使系统经济和稳定运行。

但在实际运行中，往往由于设计原因，无功负荷的分布不可预见性等因素导致变电站母线并联电容器不能合理的补偿无功和调节电压。

2无功功率的平衡探讨2.1无功平衡关系探索所谓的无功平衡达成的条件，就是要让整个系统的无功电源所发出的无功和当前系统的无功负荷以及相互对应的网络无功损耗保持一种平衡的态势这种店员供给所产生的无功主要可以分成两个部分，首先就是通过发电机的供给所产生的无功，以及通过补偿设备的供给所产生的无功。

除此之外，无功平衡当中还会产生无功功率损耗。

2.2电力系统的无功电源整个电力系统当中的无功电源，除了可以同步电机以外，还包括其他的一些方面，比如静电的电容器、静电的无功补偿器或者是静电的无功发生器等一系列设备。

这些设备作为无功电源当中的一部分，承担着电力系统体系当中的无功补偿重任。

2.3电力系统的无功负荷电力系统体系当中进行无功负荷的主要设备就是异步电动机。

这种点击的相对功率因数很小，在整个电网的负荷当中，异步电动机的相对所占有比重十分大。

3电容器无功补偿的方法以及特点首先是低压个别补偿。

刍议电网无功补偿及电压调整中存在问题与解决措施摘要:近年来，随着我国电力事业的不断发展，电网的管理也在进一步加深，电压是保证电力系统的安全与经济运行，电压合格率是考核电力企业的一项重要指标，无功补偿是提高电压近合格率的一种行之有效的方法。

为了电网能稳定运行，本文对现有的无功补偿方式及电压调整中存在的问题进行分析，并给出相应的解决措施，以达到电力系统经济运行和无功优化的目的。

关键词:电力系统；无功补偿；电压调整中图分类号：TM7 文献标识码：B1区域电网的特点。

电力系统中的电源来自发电厂，并通过高压或超高压输电网络传送到负荷侧，然后由电压等级较低的网络把电能分配到不同电压等级的用户。

这种在电力网中主要起分配电能作用的网络就称为配电网络，而在电力负荷比较集中的地域，输、配电网纵横交错，电压等级从220kV 至6.3kV ，涵盖多个电压等级，电网由地区电力调度统一指挥、指导和协调，我们将这样的电网称作区域电网。

当前我国的电力网损耗可分为3个等级:220kV 及以上电压等级网损;110kV 及35kV 网损;10kV 网损。

其中10kV 配电网的降损空间最大。

10kV 及以下配电网网损大的突出原因在于网络结构、运行方式不尽合理，无功补偿装置配置不合理和管理制度不健全等，另外配电网内的大量高能耗变压器也是导致网络损耗大的原因之一。

电网内的负荷包括用户的有功负荷和无功负荷及电网内有功功率损耗和无功功率损耗。

有功电源只能集中在发电厂，而无功电源既可由发电厂供给，也可根据就地平衡原则装设在电网各负荷点。

无功功率如果都要由发电机提供并经过长距离传送是不合理的，也是不可能的。

因此，无功补偿对区域电网的经济运行是十分重要的。

2区域电网无功补偿的方法。

区域电网无功功率的合理分布对提高电网的电能质量和节能降损有着重要作用，其中无功补偿是提高功率因数、降低线损的有效措施。

电网无功补偿的方式可分为串联补偿和并联补偿，区域电网采用并联补偿。

并联电容器对电力系统无功补偿及电压调节问题的探讨马文成摘要：变电站并联电容器可以对电网的无功功率进行集中补偿。

通过对无功功率的合理补偿，从而达到调节电压、使系统经济和稳定运行。

但在实际运行中，往往由于设计原因，无功负荷的分布不可预见性等因素导致变电站母线并联电容器不能合理的补偿无功和调节电压。

下面就某站10kV 母线并联电容器运行中存在的问题加以分析和探讨。

关键词：并联电容器、无功补偿、电压调节某变电站电压等级为110/35/10kV ，两台主变容量分别为25000kVA 和20000kVA 的有载调压变压器，正常时20000kVA 变压器运行，另一台主变热备用，10kV Ⅰ、Ⅱ段母线经分段开关联成单母运行。

10kV Ⅱ段母线装var 36003600102K TBB -成套电容器装置，电容器型号为：W BFFH 31180023114⨯-⨯--密集型电容器，每组容量为var 1800K ，两组共3600var K ，其额定电流为89A ，串联电抗器型号为11012--CKGKL 的空芯电抗器，额定电抗率为1%。

1 运行中存在的问题该站自2000年投运以来，因10kV 母线并联电容器的补偿容量不合理致使电容器不能正常投入运行，因此，10kV 母线输送的无功负荷不能实现就地补偿，从而不利于电网运行的经济性和稳定性。

1.1 影响并联电容器投入运行的因素：1.1.1 并联电容器投入时补偿容量过剩图例分析如下： 25003000350040004500500055002月1月3月4月5月6月7月8月9月10月t800900100011001200700有功（kw ）无功（kvar ）图 A 10kV 母线2011 年平均有功、无功负荷曲线图上图数据为该站10kV 母线2011年有功、无功负荷平均值，从图中可以看出，10kV 母线年输送无功负荷最大值为1500var K ，最小值为500 var K ，平均值为1000var K 。

对电力系统电压与无功补偿问题探讨电力系统进行无功补偿电压是衡量电能质量的一个重要指标。

电力系统中各种用电设备只有在电压为额定值时才有最好的技术和经济指标。

但是在电力系统的正常运行中，用电负荷和系统运行方式是经常变化的，由此引起电压发生变化，不可避免地出现电压偏移。

而电力系统的运行电压水平取决于无功功率的平衡，系统中各种无功电源的无功功率输出应能满足系统负荷和网络损耗在额定电压下对无功功率的需求，否则就会偏离额定值。

电力系统中无功补偿对电力系统的重要性越来越受到重视，合理地投停使用无功补偿设备，对调整电网电压、提高供电质量、抑制谐波干扰、保证电网安全运行都有着十分重要的作用。

如果系统无功电源不足，则会使电网处于低电压水平上的无功功率平衡，即靠电压降低、负荷吸收无功功率的减少来弥补无功电源的不足。

因此，要维持整个系统的电压水平，就必须有足够的无功电源来满足系统负荷对无功功率的需求和补偿线路和变压器中的无功功率损耗。

一、无功功率就地补偿的概念（1）无功补偿装置的分布，首先要考虑调压的要求，满足电网电压质量指标。

同时，也要避免无功功率在电网内的长距离传输，减少电网的电压损耗和功率损耗。

无功功率补偿的原则是做到无功功率分层分区平衡，就是要做到哪里有无功负荷就在那里安装无功补偿装置。

（2）无功功率不足的危害：交流电力系统需要电源供给两部分能量：一部分将用于做功而被消耗掉，这部分称为“有功功率”；另一部分能量是用来建立磁场，用于交换能量使用的，对于外部电路它并没有做功，称为“无功功率”，无功是相对于有功而言，不能说无功是无用之功，没有这部分功率，就不能建立磁场，电动机，变压器等设备就不能运转。

其物理意义是：电路中电感元件与电容元件正常工作所需要的功率交换。

无功功率不足，无功电源和无功负荷将处于低电压的平衡状态，将给电力系统带来诸如出力不足，电力系统损耗增加，设备损坏等一系列的损害，甚至可能引起电压崩溃事故，造成电网大面积停电。

浅析基于电力系统电容器无功补偿与电压调整问题发表时间：2020-12-30T06:44:23.784Z 来源：《中国电业》（发电）》2020年第22期作者：张琪[导读] 我们国家的电力生产系统里，电压是衡量电能质量的重要技术指标。

国网四川阿坝州电力有限责任公司四川阿坝州 624000摘要：我们国家的电力生产系统里，电压是衡量电能质量的重要技术指标。

在整个电力系统中，用电设备必须按照标准制定的额定电压来进行设计和处理的，这样才能确保用电设备满足用户供电和电力生产。

在这个标准下的电压的变化程度完全符合对应的电子设备所允许的额定电能，这种在范围限定之内的数值也是我国当前电力系统需要进行调整和稳定维护的主要任务之一。

关键词：电力系统；电压调整；电力生产；无功补偿前言在电力系统生产中，电压损耗是常见的问题。

电压与系统无功功率关系很大，要想让全系统各节点电压满足要求，必须使用各种调整措施。

电力系统中无功功率损耗远远大于有功功率损耗，因此，在保证电力系统电压稳定的前提下，怎么安排无功功率的补偿方式和无功功率电源的设置，以及无功功率电源地点的设置，这两点是电力部门最基本的任务。

本文就一、无功功率的平衡探讨1、无功平衡关系探索要想让无功平衡达成，就要使电力系用的无功电源发出的无功和当前系统的无功负荷以及相互对应的网络无功损耗保持一种平衡的状态。

这种无功状态主要可以分成两个部分，通过发电机供给产生的无功以及通过补偿设备的供给产生的无功[2]。

2、电力系统的无功电源整个电力系统的无功电源，包括可以同步电机及其他方面。

比如静电的电容器、静电的无功补偿器或者是静电的无用发生器等一系例设备。

这些设备都在电力系统中承担着无功补偿重任。

3、电力系统的无功负荷电力系统中进行无功负荷的主要设备就是异步电动机，这种异步电动机的相对功率因素很小，在整个电网的负荷当中，异步电动机的相对所占比重非常大。

4、补偿容量不够的时候所进行的无功负荷上面图片所示的就是无功功率负荷构建下的静态电压特性曲线示意图。

辽宁工业大学电力系统自动化课程设计（论文）题目：利用并联电容器实现电力系统电压调整院（系）：电气工程学院专业班级：学号：学生姓名：指导教师：起止时间：2012.12.31—2013.01.11课程设计（论文）任务及评语院（系）：电气工程学院教研室：电气工程及其自动化学号学生姓名专业班级课程设计题目利用并联电容器实现电力系统电压调整（3）课程设计（论文）任务电力系统图如图：1．励磁可调节发电机：PN=280MW，cosφN=0.85，UN=10.5KV，注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算摘要在电力系统中，大量的负荷需要一定的无功功率，同时电力网中各种输电设备也会引起无功功率损耗。

为了保证用电设备有良好的工作电压，避免受到配电网电压波动影响而损坏用电设备，配电网需要进行实时电压调整。

目前控制方法主要有发电机控制调压、控制变压器变比调压、利用无功功率补偿设备调压和利用串联电容器控制电压。

其中利用并联电容器实现电力系统电压调整属于利用无功功率补偿设备调压。

其作用是在重负荷时发出感性无功功率，补偿负荷的无功需要，减少由于输送这些感性无功功率而在输电线路上产生的电压降落，提高负荷端的输电电压。

关键词：无功功率；电压波动；功率补偿；目录第1章绪论 11.1 电力系统电压调整概况 11.2 本文主要内容 1第2章补偿前系统电压计算 22.1 等值电路 22.2 参数计算 22.2.1 变压器参数 22.2.2 输电线路及末端负荷的参数值 32.3 各点电压计算 3第3章采用并联电容器并联补偿的电压调整计算 5 3.1 采用并联电容器的电压调整原理与方法 53.2 补偿容量的计算 63.3 电力电容器的选择 7第4章控制系统设计 94.1 控制系统总体设计 94.2 通信系统设计 104.3 信号传输通道设计 104.4 控制及数据采集设计 114.4.1 控制采集卡硬件结构 114.4.2 DSP处理器 124.4.3 A/D转换器 124.4.4 ISA总线接口电路 124.5 控制设计 13第5章课程设计总结 15参考文献 16第1章绪论电力系统电压调整概况电力系统的电压和频率一样，都是电能质量的重要指标。
