单元四基本体及其截断体的投影项目描述:任何机体,不管其形状多么复杂,都可以看成是由圆柱、圆锥、圆球、棱柱、棱锥等单一几何形体(基本体)按一定方式组合而成,它们是构成形体的基本单元。
本项目中通过介绍各种基本几何体及截断体的投影特征,学习基本几何体的画法及表面取点方法;学习基本几何体及截断体尺寸标注方法。
项目目标:1、掌握平面立体和曲面立体的种类及其三视图画法。
2、掌握平面立体和圆柱体表面取点、取线的作图方法。
3、能正确、完整的标注基本及其切口穿孔的尺寸。
4、掌握截切基本体交线的画法。
能力目标:1、学会运用投影原理分析基本体及其三视图。
2、培养运用投影原理绘制基本体三视图的能力。
3、掌握基本几何体表面求点方法。
任务一平面立体根据表面性质的不同,基本体分为平面立体和曲面立体两类。
立体表面全部由平面所围成的立体,称为平面立体。
如棱柱和棱锥等。
图4-1 基本体组成的机体一、六棱柱三视图及斜截六棱柱的三视图画法棱柱由两个底面和棱面组成,棱面与棱面的交线称为棱线,棱线互相平行。
棱线与底面垂直的棱柱称为正棱柱。
图4-2a所示为一正六棱柱。
由上、下两个底面(正六边形)和六个棱面(长方形)组成。
设将其放置成上、下底面与水平投影面平行,并有两个棱面平行于正投影面面。
(a) (b) 立体图 (c)投影图图4-2 正六棱柱投影及表面上的点的三视图1.六棱柱的三视图分析上、下两底面均为水平面,它们的水平投影重合并反映实形,正面及侧面投影积聚为两条相互平行的直线。
六个棱面中的前、后两个为正平面,它们的正面投影反映实形,水平投影及侧面投影积聚为一直线。
其他四个棱面均为铅垂面,其水平投影均积聚为直线,正面投影和侧面投影均为类似形。
(1)俯视图六棱柱的俯视图是正六边形,是六棱柱顶面和底面的重合投影,反映顶、底面的实形。
正六边形的六条边是六个侧面垂直于顶、底面的积聚性投影。
(2)主视图六棱柱的主视图由三个矩形线框组成。
中间的矩形线框为前、后侧面的重合投影,反映实形。
机械制图–基本体及截断1. 简介机械制图是通过图形符号表示机械产品的形状、尺寸和结构等信息的技术。
在机械制图中,基本体和截断是常用的表达方式。
本文将介绍机械制图中的基本体和截断的概念、表示方法以及常见的图形符号。
2. 基本体2.1 概念基本体是机械产品的基本组成部分,可以是立方体、圆柱体、圆锥体等等。
在机械制图中,基本体用于表示机械产品的整体形状。
2.2 表示方法基本体的表示方法包括三视图投影和轴测投影两种方式。
2.2.1 三视图投影三视图投影是基本体在三个正交平面的投影表示,包括正视图、俯视图和左视图。
其中,正视图表示基本体的前面形状,俯视图表示基本体的顶面形状,左视图表示基本体的左侧形状。
三视图投影可以准确地表示基本体的外观形状和尺寸。
2.2.2 轴测投影轴测投影是将基本体在一个斜投影面上投影表示。
常用的轴测投影包括等轴测投影和正交轴测投影。
等轴测投影是将基本体在斜投影面上等距离地表示,可以直观地展示基本体的形状。
正交轴测投影是将基本体在三个正交轴上投影表示,可以更准确地显示基本体的外观形状和尺寸。
3. 截断3.1 概念截断是指在机械制图中以截面形式来表示机械产品内部结构的技术。
通过截断,可以更清楚地展示机械产品的内部结构、零件之间的装配关系和尺寸等信息。
3.2 表示方法截断的表示方法主要包括部分剖视图和截面图两种方式。
3.2.1 部分剖视图部分剖视图是通过在部分位置上进行剖切,将机械产品的内部结构展示出来。
常用的部分剖视图包括半剖视图和区域剖视图。
半剖视图是将机械产品的一半进行剖切,展示出内部结构。
区域剖视图是将机械产品的特定区域进行剖切,重点展示该区域的内部结构。
3.2.2 截面图截面图是在机械制图中以截面形式来表示机械产品的内部结构。

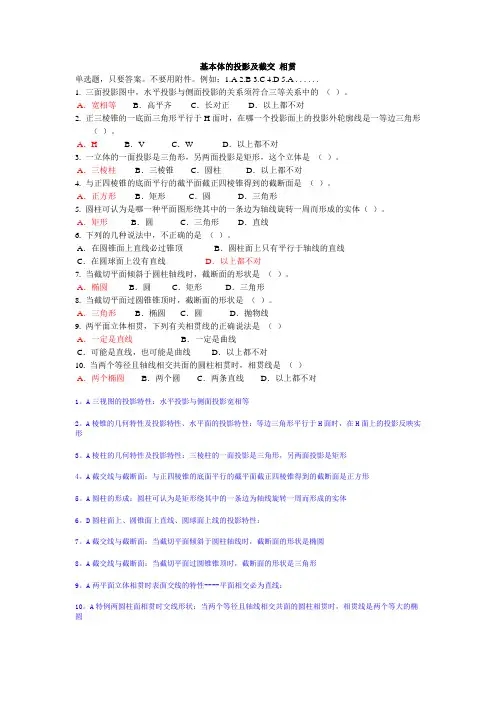

基本体的投影及截交相贯单选题,只要答案。
不要用附件。
例如:1.A 2.B 3.C 4.D 5.A . . . . . .1. 三面投影图中,水平投影与侧面投影的关系须符合三等关系中的()。
A.宽相等B.高平齐C.长对正 D.以上都不对2. 正三棱锥的一底面三角形平行于H面时,在哪一个投影面上的投影外轮廓线是一等边三角形()。
A.H B.V C.W D.以上都不对3. 一立体的一面投影是三角形,另两面投影是矩形,这个立体是()。
A.三棱柱B.三棱锥C.圆柱 D.以上都不对4. 与正四棱锥的底面平行的截平面截正四棱锥得到的截断面是()。
A.正方形B.矩形 C.圆D.三角形5. 圆柱可认为是哪一种平面图形绕其中的一条边为轴线旋转一周而形成的实体()。
A.矩形B.圆 C.三角形D.直线6. 下列的几种说法中,不正确的是()。
A.在圆锥面上直线必过锥顶B.圆柱面上只有平行于轴线的直线C.在圆球面上没有直线 D.以上都不对7. 当截切平面倾斜于圆柱轴线时,截断面的形状是()。
A.椭圆B.圆C.矩形D.三角形8. 当截切平面过圆锥锥顶时,截断面的形状是()。
A.三角形B.椭圆C.圆D.抛物线9. 两平面立体相贯,下列有关相贯线的正确说法是()A.一定是直线B.一定是曲线C.可能是直线,也可能是曲线D.以上都不对10. 当两个等径且轴线相交共面的圆柱相贯时,相贯线是()A.两个椭圆 B.两个圆 C.两条直线D.以上都不对1。
A三视图的投影特性:水平投影与侧面投影宽相等2。
A棱锥的几何特性及投影特性、水平面的投影特性:等边三角形平行于H面时,在H面上的投影反映实形3。
A棱柱的几何特性及投影特性:三棱柱的一面投影是三角形,另两面投影是矩形4。
A截交线与截断面:与正四棱锥的底面平行的截平面截正四棱锥得到的截断面是正方形5。
A圆柱的形成:圆柱可认为是矩形绕其中的一条边为轴线旋转一周而形成的实体6。
D圆柱面上、圆锥面上直线、圆球面上线的投影特性:7。
