任务一绘制切割体的三视图学习目标巩固三视图相关知识；知道截断体，掌握截交线。
能熟练运用表面取点法求解截交线。
任务分析图1—1 顶尖立体图如图1—1所示的顶尖，基本形状由大圆柱、小圆柱和圆锥三部分叠加，经切割而成，其轮廓线既包括基本体形状图线，也包括截交线。
这样的立体在现实生活中很多，要绘制这类立体的三视图，除了必备前面所学的三视图知识，还得学会截交线求作方法，综合运用才能绘制这类立体的三视图。
知识拓展一、截交线被截断后的基本几何体称为截断体，用来截断几何体的平面称为截平面，截平面与立体表面的交线称为截交线，截交线是封闭的曲线，由截交线围成的平面图形称为截面。
（一）平面体的截交线平面与平面体相交（平面体被截断），所得的交线是由直线组成的封闭多边形，该多边形的边就是平面体表面与截平面的交线，其顶点是棱线与截平面的交点。
求平面体的截交线，关键是找到截平面与立体棱线的共有点（截平面与立体各棱线的交点），然后将各点连接即为所求。
[例1—1] 如图1—2所示为一四棱柱被一正垂面截切，求截交线。
图1—2 四棱柱的截交线分析：四棱柱被截切，上底有两条边被截切，侧面有三条棱被截切，共有5条棱被截切，产生五个交点，截面为五边形。
此题的关键就是求作A、B、C、D、E五个顶点的投影。
先在主视图中标注出这些点，按投影关系在俯视图中找到对应的点，再按投影规律作出这些点的左视图投影，然后连接即为所求。
注意：1．要判别图线的可见性。
2．若立体被两相交平面截断，两截平面相交处有交线（交点在立体表面上），切不可漏画。
如图1—3所示。

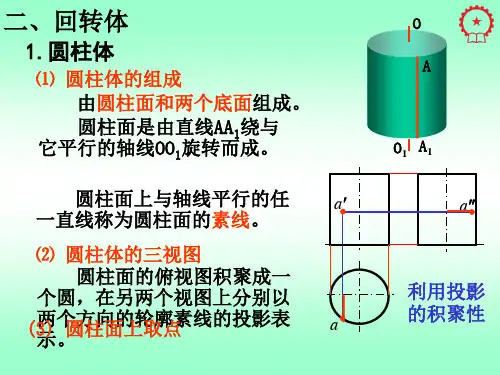

图1—3 截切后的三棱柱（二）回转体的截交线1．圆柱的截断圆柱被截切后产生的截交线，因平面与圆柱轴线的相对位置不同而不同，可以分为三种情况，见表1—1所示。
表1—1 平面截切圆柱的截交线截平面位置平行于轴线垂直于轴线倾斜于轴线截交线矩形圆椭圆轴测图投影图[例1—2] 求圆柱被一正垂面截切后的截交线。
如图1—4。
项目4 绘制基本几何体的三视图任务4.1 绘制平面立体的三视图根据平面立体的两视图补画第三视图，并画出立体表面已知点的其他两投影。
1．2．3．4．班级：姓名：学号：任务4.2 绘制回转体的三视图根据回转体的两视图补画第三视图，并画出立体表面已知点的其他两投影。
1．2．3．4．班级：姓名：学号：任务4.3 绘制平面切割体1.补画主、俯视图中的漏线。
2.补画主、左视图中的漏线。
3.补画主、左视图中的漏线。
4.补画俯、左视图中的漏线。
班级：姓名：学号：5.补全截交五棱柱的俯、左视图。
6.补全截交正四棱锥的俯、左视图。
7.补全截交正四棱柱的俯、左视图。
8.补全截交四棱柱的俯视图。
班级：姓名：学号：任务4.4 绘制回转切割体1.补全截交圆柱体的左视图。
2.补全截交圆锥体的主视图。
3.补全截交圆柱体的左视图。
4.补全截交圆柱体的左视图。
班级：姓名：学号：5.补全截交半球体的俯、左视图。
6.补全截交圆柱体的主、俯视图。
7.补画截交同轴回转体的左视图。
8.补全截交同轴回转体的俯视图。
班级：姓名：学号：任务4.5 求作相贯线1.补全相贯圆柱体的主视图。
2.补全相贯圆柱孔的主视图。
3.补全相贯圆柱孔的主视图。
4.补画主视图。
班级：姓名：学号：5.补全相贯圆柱体的主视图。
6.补全相贯圆柱孔的主视图。
7.补全相贯体的主视图。
8.补全相贯体的左视图。
班级：姓名：学号：9.补全相贯体的主视图。
10.补全相贯体的主、俯视图。
11.补全相贯体的主、俯视图。
12.补全相贯体的主视图。
班级：姓名：学号：:1. 2.班级：姓名：学号：3. 4.班级：姓名：学号：－11－。
