姓名:彭培明学号:2036001403876得分:教师签名:“机械制图”作业4(本部分作业覆盖教材第5~6章的内容,要求第17周以前完成)。
1.分析下列螺纹画法上的错误,在指定的位置上画出正确的图。
(10分)(1)(2)2.根据螺纹的规定画法绘制螺纹的主视图、左视图。
(10分)(1)外螺纹的大径为M20,杆长40螺纹长30,倒角C2。
(2)内螺纹的大径为M16,钻孔深度为30,螺纹长223.按给定的螺纹要素,在各图中标注螺纹部分的尺寸,并查表填空。
(20分)(1)粗牙普通螺纹,公称直径20,螺距2.S,中等公差精度,中径、顶径公差带代号6g,中等旋合长度,右旋.螺纹长20,倒角C 2.5。
螺纹大径20中径18.376螺纹小径17.294螺距 2.5导程 2.5(2)细牙普通螺纹,公称直径16,螺距1,中等公差精度,中径与顶径公差带代号均为6H,中等旋合长度,左旋。
孔深30,螺纹长22,倒角C1。
(3)非密封圆柱管螺纹,尺寸代号为1/4,公差等级为A级。
右旋,螺纹长18,倒角C2。
4.已知直齿圆柱齿轮模数为m=3,齿数z=20,计算齿轮的分度圆、齿顶圆和齿根圆的直径填入下表,并完成齿轮轮齿部分的投影和标注轮齿部分的尺寸。
(10分)D=m(z+2)=3×(20+2)=66(mm)d=mz=3×20=60(mm)h1=m=3(mm)h2=1.25m=1.25×3=3.75(mm)5. 选择正确的尺寸注法。
(10分)6. 选择尺寸基准,标注零件尺寸(尺寸数字由图中量取整数)。
(10分)7. 表面粗糙度注写。
(20分)(1)找出表面粗糙度标注的错误,并将正确的标注在下图中。
(2)在图中标注尺寸(按1:1从图中量取尺寸数值,取整数),表中给出的Ra数值,在图中标注表面粗糙度。
D:12.5A:3.2C:6.3B:3.28. 解释配合代号的含义,并查出极限偏差数值.标注在零件图。
(10分)1,28,孔,H7,间隙2:-0.007,-0.020,+0.021,03:φ22H6/k5, φ22,孔,孔IT6级,轴IT5级,过盈4:+0.013,0,+0.015,+0.002。

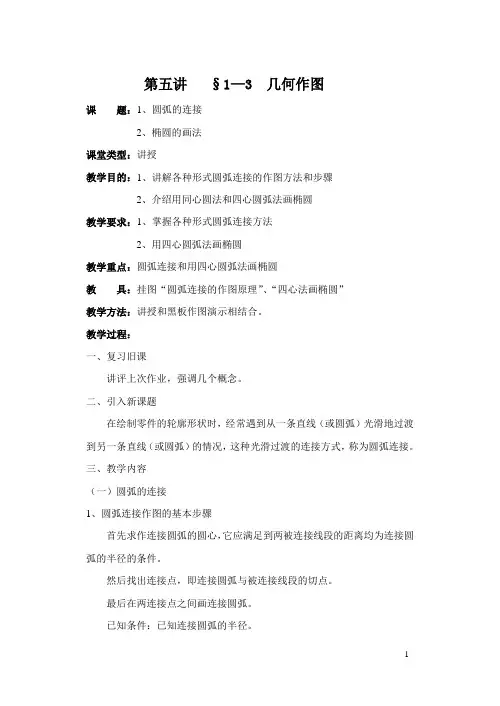

第五讲§1—3 几何作图课题:1、圆弧的连接2、椭圆的画法课堂类型:讲授教学目的:1、讲解各种形式圆弧连接的作图方法和步骤2、介绍用同心圆法和四心圆弧法画椭圆教学要求:1、掌握各种形式圆弧连接方法2、用四心圆弧法画椭圆教学重点:圆弧连接和用四心圆弧法画椭圆教具:挂图“圆弧连接的作图原理”、“四心法画椭圆”教学方法:讲授和黑板作图演示相结合。
教学过程:一、复习旧课讲评上次作业,强调几个概念。
二、引入新课题在绘制零件的轮廓形状时,经常遇到从一条直线(或圆弧)光滑地过渡到另一条直线(或圆弧)的情况,这种光滑过渡的连接方式,称为圆弧连接。
三、教学内容(一)圆弧的连接1、圆弧连接作图的基本步骤首先求作连接圆弧的圆心,它应满足到两被连接线段的距离均为连接圆弧的半径的条件。
然后找出连接点,即连接圆弧与被连接线段的切点。
最后在两连接点之间画连接圆弧。
已知条件:已知连接圆弧的半径。
实质:就是使连接圆弧和被连接的直线或被连接的圆弧相切。
关键:找出连接圆弧的圆心和连接点(即切点)。
2、直线间的圆弧连接作图法归纳为三点:(1)定距:作与两已知直线分别相距为R(连接圆弧的半径)的平行线。
两平行线的交点O即为圆心。
(2)定连接点(切点)从圆心O向两已知直线作垂线,垂足即为连接点(切点)(3)以O为圆心,以R为半径,在两连接点(切点)之间画弧。
3、圆弧间的圆弧连接(1)连接圆弧的圆心和连接点的求法作图法归纳为三点:1)用算术法求圆心:根据已知圆弧的半径R1或R2和连接圆弧的半径R计算出连接圆弧的圆心轨迹线圆弧的半径R′:外切时:R′=R+R1内切时:R′=│R—R2│2)用连心线法求连接点(切点)外切时:连接点在已知圆弧和圆心轨迹线圆弧的圆心连线上内切时:连接点在已知圆弧和圆心轨迹线圆弧的圆心连线的延长线3)以O为圆心,以R为半径,在两连接点(切点)之间画弧。
(2)圆弧间的圆弧连接的两种形式1)外连接:连接圆弧和已知圆弧的弧向相反(外切)1)内连接:连接圆弧和已知圆弧的弧向相同(内切)3、作与已知圆相切的直线与圆相切的直线,垂直于该圆心与切点的连线。
精心整理机械制图试题库一、填空题:1、工程常用的投影法分为两类中心投影法和平行投影法,其中正投影法属于平行投影法投影法。
2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小,根据投影原理标准或有关规定画出的图形,叫做视图。
34细实线画出,对称中心线和轴线用56789向左。
角度的尺寸数字一律按121516、三视图的投影规律长对正,高平齐,宽相等。
17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。
18图纸的幅面分为基本幅面和加长幅面两类,基本幅面按尺寸大小可分为5种,其代号分别为A0、A1、A2、A3、A4。
19、图纸格式分为不留装订边和留装订边种,按标题栏的方位又可将图纸格式分为x型和Y型两种。
20标题栏应位于图纸的右下方标题栏中的文字方向为看图方向。
21.比例是指图中图形与其实物相应要素之比。
图样上标注的尺寸应是机件的实际尺寸,与所采用的比例无关。
22.常用比例有原值、放大和缩小三种;比例1:2是指实物是图形相应要素的2倍,属于缩小比例;比例2:1是指图形是实物的2倍,属于放大比例。
精心整理23、图时应尽量采用原值比例,需要时也可采用放大或缩小的比例。
无论采用何种比例,图样中所注的尺寸,均为机件的实际大小。
24.汉字应用仿宋体书写,数字和字母应书写为斜体或正体。
25.字号指字体的高度,图样中常用字号有10、7、5、3.5号四种。
26.常用图线的种类有实线、虚线、间隔画线、点划线、双点划线、三点画线、点线等八种。
27.图样中,机件的可见轮廓线用粗实线,不可见轮廓线用虚线画出,尺寸线和尺寸界线用细实线画出,对称中心线和轴线用点划线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/2。
28.图样上的尺寸是零件的实际尺寸,尺寸以毫米为单位时,不需标注代号或名称。
29、标注尺寸的三要素是尺寸数字、尺寸界限、尺寸线3133363738404142三种。
43.与一个投影面垂直的直线,一定与其他两个投影面平行,这样的直线称为投影面的垂直线44.与一个投影面平行,与其他两个投影面倾斜的直线,称为投影面的平行线,具体又可分为水平线、正平线、侧平线。

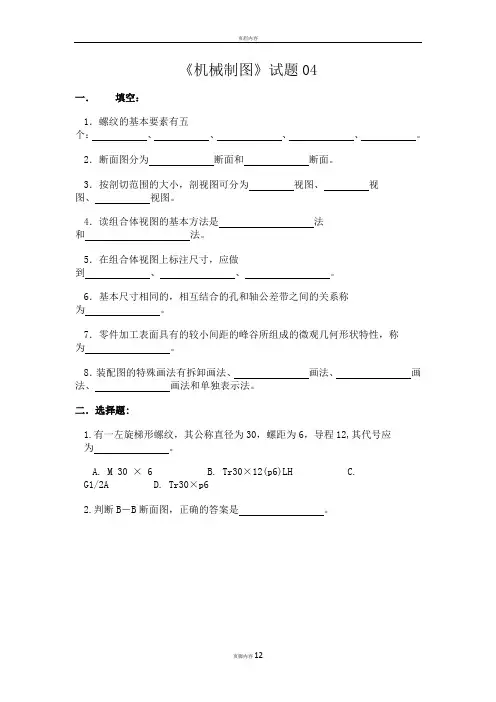

《机械制图》试题04一.填空:1.螺纹的基本要素有五个:、、、、。
2.断面图分为断面和断面。
3.按剖切范围的大小,剖视图可分为视图、视图、视图。
4.读组合体视图的基本方法是法和法。
5.在组合体视图上标注尺寸,应做到、、。
6.基本尺寸相同的,相互结合的孔和轴公差带之间的关系称为。
7.零件加工表面具有的较小间距的峰谷所组成的微观几何形状特性,称为。
8.装配图的特殊画法有拆卸画法、画法、画法、画法和单独表示法。
二.选择题:1.有一左旋梯形螺纹,其公称直径为30,螺距为6,导程12,其代号应为。
A. M 30 × 6B. Tr30×12(p6)LHC.G1/2A D. Tr30×p62.判断B-B断面图,正确的答案是。
3.看懂主、俯视图,想象出组合体的形状,找出正确的左视图。
4.下列各图中,合理的钻孔工艺结构是。
A BC D5.代号为6206的滚动轴承,表示轴承内圈直径为 mm的深沟球轴承。
A. 30B. 40C. 8D. 806.在画半剖视图时,半个视图与半个剖视图的分界线是。
A. 虚线B. 细实线C. 细点画线 D. 粗实线7.正确的内外螺纹旋合画法如图。
A BC D8. 下列局部剖视图中,正确的画法是。
A B CD9.根据下列公差带图,可判断出为过渡配合。
A BC D10. 下列四组视图中,主视图均为全剖视图,其中的主视图有缺漏的线。
A BC. D三.组合体作图题1.已知组合体的主视图和俯视图,画出组合体的左视图,虚线不可省略。
2.补全组合体的尺寸,尺寸数值按1∶1在图中量取后取整数。
(第1题图)(第2题图)四.表达方法作图题1.根据给定的视图,在指定位置将主视图改画为全剖视图。
2.补画主视图中缺漏的线。
(第1题图)(第2题图)五.读零件图读懂阀盖零件图,填空并回答问题。
1.从标题栏可知,阀盖按比例绘制,材料为铸钢。
阀盖的实际总长为 mm。
2.阀盖由主视图和左视图表达。
4 -14 -24 -34 -44 -54 -64 -74 -84 -94 -104 -114 -124 -134 -144 -154 -164 -174 -184 -194 -204 -214 -224 -234 -244 -254 -264 -274 -284 -294 -304 -314 -32 4 -334-1 求线段AB 的实长及其对V ,H 面的投影。
VHX oa 'b 'baa 'b 'βαb 'a 'abBA αβo xV 分析作图①作新轴平行于ab ②变换水平投影ab b '1a '1③作新轴平行于a 'b '④变换正面投影a 'b '直线与H 面的夹角是在以直线的实长为斜边,以直线的水平投影长、直线的Z 轴坐标差为两直角边构成的三角形内,实长斜边与水平投影长所夹的角。
直线与其它投影面的夹角请自行推论。
4-2 在线段AB 上有一点C ,AC = 20㎜,求作点C 的两面投影。
VHX oa 'b 'ba实长分析作图cc '直线上两点间的距离要在反映真实长度的图中量取。
当直线是投影面的平行线时,在所平行的投影面上的投影反映实长.4-3 已知线段AB 的长度为40mm ,求ab 。
V HX oa 'b 'abb 1a 1分析作图直线的长度要从反映真实长度的图中量取。
将一般位置直线变换为投影面的平行线需要一次变换。
由于正面投影是已知的,因此将正面投影作为保留投影是简便的方法。
4-4 求作△ABC 的实形。
V HX o a 'b 'ac 'cba '1c '1b '1c '2a '2b '2分析作图由于△ABC是一般位置平面,要反映其实形需将其变换为投影面的平行面。
须两次换面。
第一次将其变成投影面的垂直面,再将其变成投影面的平行面。
