单元四基本体及其截断体的投影项目描述:任何机体,不管其形状多么复杂,都可以看成是由圆柱、圆锥、圆球、棱柱、棱锥等单一几何形体(基本体)按一定方式组合而成,它们是构成形体的基本单元。
本项目中通过介绍各种基本几何体及截断体的投影特征,学习基本几何体的画法及表面取点方法;学习基本几何体及截断体尺寸标注方法。
项目目标:1、掌握平面立体和曲面立体的种类及其三视图画法。
2、掌握平面立体和圆柱体表面取点、取线的作图方法。
3、能正确、完整的标注基本及其切口穿孔的尺寸。

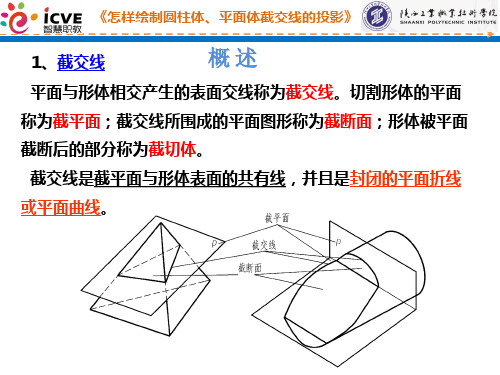

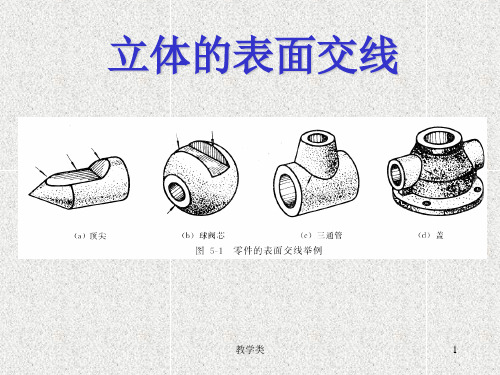

4、掌握截切基本体交线的画法。
能力目标:1、学会运用投影原理分析基本体及其三视图。
2、培养运用投影原理绘制基本体三视图的能力。
3、掌握基本几何体表面求点方法。
任务一平面立体根据表面性质的不同,基本体分为平面立体和曲面立体两类。
立体表面全部由平面所围成的立体,称为平面立体。
如棱柱和棱锥等。
图4-1 基本体组成的机体一、六棱柱三视图及斜截六棱柱的三视图画法棱柱由两个底面和棱面组成,棱面与棱面的交线称为棱线,棱线互相平行。
棱线与底面垂直的棱柱称为正棱柱。
图4-2a所示为一正六棱柱。
由上、下两个底面(正六边形)和六个棱面(长方形)组成。
设将其放置成上、下底面与水平投影面平行,并有两个棱面平行于正投影面面。
(a) (b) 立体图 (c)投影图图4-2 正六棱柱投影及表面上的点的三视图1.六棱柱的三视图分析上、下两底面均为水平面,它们的水平投影重合并反映实形,正面及侧面投影积聚为两条相互平行的直线。
六个棱面中的前、后两个为正平面,它们的正面投影反映实形,水平投影及侧面投影积聚为一直线。
其他四个棱面均为铅垂面,其水平投影均积聚为直线,正面投影和侧面投影均为类似形。
(1)俯视图六棱柱的俯视图是正六边形,是六棱柱顶面和底面的重合投影,反映顶、底面的实形。
正六边形的六条边是六个侧面垂直于顶、底面的积聚性投影。
(2)主视图六棱柱的主视图由三个矩形线框组成。
中间的矩形线框为前、后侧面的重合投影,反映实形。
