电力系统基础知识大全(教学材料)

电力系统基本知识一、电力系统的基本知识1.1电力系统的基本概念1.1.1电力系统及电力网1.1.1.1电力系统的定义把发电、变电、电网、配电和用电等各种电器设备相连接在一起的整体，称作电力系统。

它包含发电厂的电气部分、降压变压器、升压变压器、输配电线路及各类用电设备等。

1.1.1.2电力网的定义、作用、分类1.定义：由相同电压等级的变电所和输配电线路形成的网络结构称作电力网。

2.作用:汇聚、传输、变换、分配电能。

3.分类：为了分析排序电力网可以分成地方电网、区域电网和远距离输电网。

地方电网电压较低（110kv以下)，运送功率较小，线路较短（100km以下），排序时可以搞较多精简；区域电网电压较低（110kv-330kv），运送功率很大，线路较长（100km-300km），排序时就可以搞一定精简；远距离输电网（电压在330kv及以上），运送线路少于300km，排序时无法精简。

按电压多寡，电力网可以分成扰动电网，（1kv及以下）、中压电网（3、6、10kv）、高压电网（35、60、110、220kv）、超高压电网（330kv、差值500、差值600、差值750）、特高压电网（差值800、1000kv）。

按接线方式，电力网分成一端电源可供电网、两端电源可供电网、多端电源可供电网。

1.1.2对电力系统的基本要求电能做为一种特定的商品，它的生厂、运送、分配和采用同时展开；生产与国民经济及人名生活关系密切；电力系统运行的过度过程非常短暂。

要求具有较高的自动化程度，需要继电保护、自动装置的投入，实施实时监控。

1．最大限度的满足用户的建议；2．安全、平衡、可信的供电；3．为电力用户提供更多优质的电能；4．满足系统运行的经济性。

电力系统运行的经济性应考虑合理分配各个发电厂的负荷、降低发电厂燃料消耗率、厂用电率、降低电力网的电能损耗和管理成本。

1.2电能质量的标准良好的电能质量可以使电气设备正常工作，并取得最佳的经济效果。

电力系统的基本知识电力系统是指由发电厂、变电站、输电线路和配电网等组成的一套电力供应体系。

它负责将发电厂产生的电能以高效可靠的方式输送到用户终端，为社会各个领域提供稳定可靠的电力供应。

下面将介绍电力系统的基本知识。

一、发电厂发电厂是电力系统的起点，它通过能源转换将原始能源（例如煤炭、天然气、水力、核能等）转化为电能。

发电厂通常由发电机组组成，它们通过旋转发电机的转子产生交流电，并将其送入输电线路。

根据能源形式和转换原理的不同，发电厂可以分为燃煤发电厂、天然气发电厂、核电站、水电站、风电场等。

每种类型都有其独特的特点和应用场景。

二、变电站变电站是电力系统中的重要组成部分，主要起到电能转换、传输和分配的作用。

它将输送到变电站的高电压电能转换为用户使用的低电压电能，同时也将电能从一根输电线路传送到另一根输电线路。

变电站通常由变压器、断路器、隔离开关等设备组成。

其中，变压器用于电能的电压转换，断路器和隔离开关用于控制电能的传输和分配。

三、输电线路输电线路将发电厂或变电站产生的电能从一个地方输送到另一个地方。

根据电压等级和输送距离的不同，输电线路可分为高压输电线路、超高压输电线路和特高压输电线路。

高压输电线路通常采用导线杆塔结构，通过输电线路上悬挂的导线将电能传输到目标地点。

超高压和特高压输电线路通常采用高压直流输电技术，以提高电能的远距离传输效率。

四、配电网配电网将变电站输出的低电压电能传送给用户终端。

它是电力系统中的最后一级，主要包括低压配电线路、变配电站和用户终端。

配电网的主要功能是分配电能并管理电力负荷。

它需要根据用户的需求进行电能供应的合理规划，确保电力供应的可靠性和稳定性。

五、电力负荷电力负荷是指用户终端消耗电能的需求量。

根据不同的用电特点，电力负荷可分为工业负荷、商业负荷和居民负荷等。

电力系统需要根据电力负荷的变化来调整发电量，并合理规划输电和配电设备的运行。

通过实时监测和负荷预测，电力系统可以优化电力供应，并确保供需平衡。

电力系统分析基础知识一、电力系统的基本概念No.1 电力系统的组成和接线方式1、电力系统的四大主要元件：发电机、变压器、电力线路、负荷。

2、动力系统包括动力部分（火电厂的锅炉和汽轮机、水电厂的水库和水轮机、核电厂的核反应堆和汽轮机）和电力系统。

3、电力网包括变压器和电力线路。

4、用户只能从一回线路获得电能的接线方式称为无备用接线方式。

No.2 电力系统的运行特点1、电能的生产、传输、分配和消费具有：①重要性、②快速性、③同时性。

2、电力系统运行的基本要求：①安全可靠持续供电（首要要求）、②优质、③经济3、根据负荷的重要程度（供电可靠性）将负荷分为三级。

4、电压质量分为：①电压允许偏差、②三相电压允许不平衡度、③公网谐波、④电压允许波动与闪变5、衡量电能质量的指标：①电压、②频率、③波形（电压畸变率）6、10kV公用电网电压畸变率不超过4%。

7、抑制谐波的主要措施：①变压器星三角接线、②加装调谐波器、③并联电容/串联电抗、④增加整流器的脉冲次数8、衡量电力系统运行经济性的指标：①燃料损耗率、②厂用电率、③网损率9、线损包括：①管理线损、②理论线损、③不明线损10、线损计算方法：①最大负荷损耗时间法②最大负荷损失因数法③均方根电流法No.3 电力系统的额定频率和额定电压1、电力线路的额定电压（也称电力网的额定电压）与用电设备的额定电压相同。

2、正常运行时电力线路首端的运行电压常为用电设备额定电压的105%，末端电压为额定电压。

3、发电机的额定电压比电力网的额定电压高5%。

4、变压器的一次绕组相当于用电设备，其额定电压与电力线路的额定电压相同；但变压器直接与发电机相连时，其额定电压与发电机额定电压相同，即为该电压级额定电压的105%。

5、变压器的二次绕组相当于电源，其输出电压应较额定电压高5%，但因变压器本身漏抗的电压损耗在额定负荷时约为5%，所以变压器二次侧的额定电压规定比额定电压高10%。

6、降压变压器二次侧连接10kV线路，当短路电压百分比小于7.5%（变压器本身漏抗的电压损耗较小）时，比线路额定电压高5%。

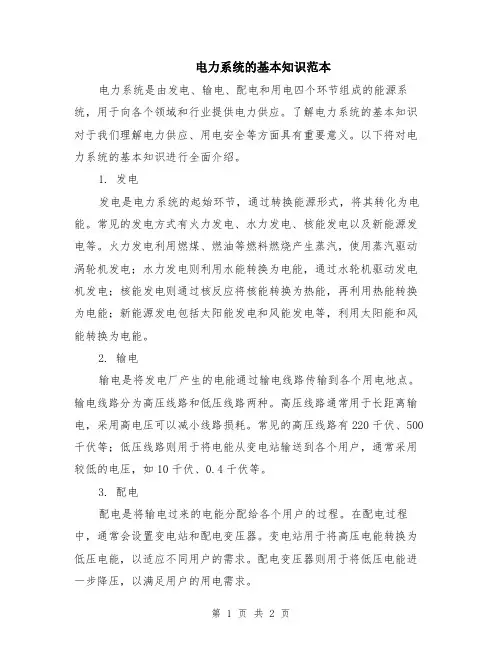

电力系统的基本知识范本电力系统是由发电、输电、配电和用电四个环节组成的能源系统，用于向各个领域和行业提供电力供应。

了解电力系统的基本知识对于我们理解电力供应、用电安全等方面具有重要意义。

以下将对电力系统的基本知识进行全面介绍。

1. 发电发电是电力系统的起始环节，通过转换能源形式，将其转化为电能。

常见的发电方式有火力发电、水力发电、核能发电以及新能源发电等。

火力发电利用燃煤、燃油等燃料燃烧产生蒸汽，使用蒸汽驱动涡轮机发电；水力发电则利用水能转换为电能，通过水轮机驱动发电机发电；核能发电则通过核反应将核能转换为热能，再利用热能转换为电能；新能源发电包括太阳能发电和风能发电等，利用太阳能和风能转换为电能。

2. 输电输电是将发电厂产生的电能通过输电线路传输到各个用电地点。

输电线路分为高压线路和低压线路两种。

高压线路通常用于长距离输电，采用高电压可以减小线路损耗。

常见的高压线路有220千伏、500千伏等；低压线路则用于将电能从变电站输送到各个用户，通常采用较低的电压，如10千伏、0.4千伏等。

3. 配电配电是将输电过来的电能分配给各个用户的过程。

在配电过程中，通常会设置变电站和配电变压器。

变电站用于将高压电能转换为低压电能，以适应不同用户的需求。

配电变压器则用于将低压电能进一步降压，以满足用户的用电需求。

4. 用电用电是电力系统的最终环节，包括各个领域和行业对电能的利用。

常见的用电设备有家庭用电器、工业生产设备、商业用电设备等。

用电设备的功率大小和运行时间会影响电力系统的负荷大小，电力系统需要根据负荷变化来控制发电和配电。

在电力系统中，安全是一个重要的考虑因素。

为了确保电力系统的安全运行，需要进行电力系统保护和监控。

电力系统保护主要是保护设备和人员不受电力系统故障带来的危害，常见的保护装置有断路器、熔断器、隔离开关等。

电力系统的监控则是通过监测电流、电压等参数，及时发现和处理电力系统的异常情况，以保证电力系统的稳定运行。
