电力系统基础知识培训介绍

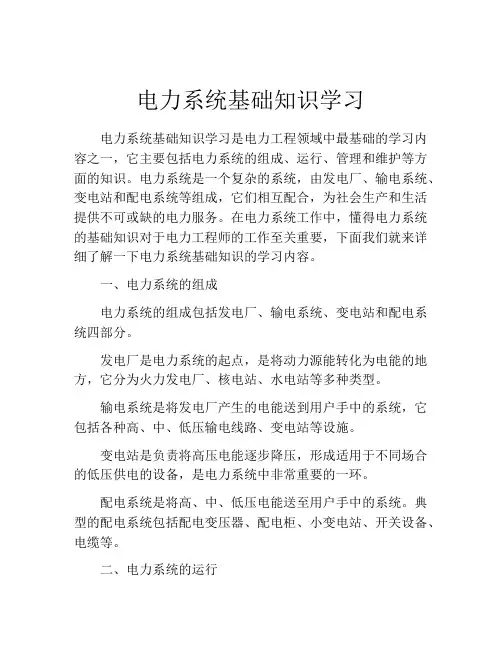

电力系统基础知识学习电力系统基础知识学习是电力工程领域中最基础的学习内容之一，它主要包括电力系统的组成、运行、管理和维护等方面的知识。

电力系统是一个复杂的系统，由发电厂、输电系统、变电站和配电系统等组成，它们相互配合，为社会生产和生活提供不可或缺的电力服务。

在电力系统工作中，懂得电力系统的基础知识对于电力工程师的工作至关重要，下面我们就来详细了解一下电力系统基础知识的学习内容。

一、电力系统的组成电力系统的组成包括发电厂、输电系统、变电站和配电系统四部分。

发电厂是电力系统的起点，是将动力源能转化为电能的地方，它分为火力发电厂、核电站、水电站等多种类型。

输电系统是将发电厂产生的电能送到用户手中的系统，它包括各种高、中、低压输电线路、变电站等设施。

变电站是负责将高压电能逐步降压，形成适用于不同场合的低压供电的设备，是电力系统中非常重要的一环。

配电系统是将高、中、低压电能送至用户手中的系统。

典型的配电系统包括配电变压器、配电柜、小变电站、开关设备、电缆等。

二、电力系统的运行电力系统的运行过程主要包括发电、输电、变电和配电。

发电指将各种动力能源，如化石燃料、核能等，转化为电能的过程。

输电指电能从发电厂经过输电线路、变电站等设施输送到用户手中的过程。

变电指将输送到变电站的高、中压电能逐步降压处理，在逐步降压的过程中进行配电和转换等处理。

配电则是在各个电压等级的配电站、配电柜等设备中，将输送过来的电能进行细致、稳定的供电过程。

在电力系统的运行中，还需要考虑保证系统安全和稳定，因此需要对各种电气参数进行实时监测和控制，如电压、电流、频率等。

三、电力系统的管理和维护电力系统的管理和维护就是指对整个电力系统进行管理和维修，使其运行稳定、安全且高效。

具体的管理和维护内容包括：1.电力系统的规划管理，包括对电力系统的建设、运行和维护进行规划和管理；2.电力系统设备的检修，对于电力系统中各种设备进行定期的检修和维修；3.电力系统的改造升级，对于老旧设备的更新升级、线路路线的优化调整等进行策划和实施；4.对电力系统中各种电气参数的实时监测和控制，防止出现过载、故障等情况；5.支持电力系统的运行和供电，包括故障排除等工作。

电力系统基础知识培训 Document number：BGCG-0857-BTDO-0089-2022第一章电力系统基础知识继电保护、自动装置对电力系统起到保护和安全控制的作用，因此首先应明确所要保护和控制对象的相关情况，涉及的内容包括：电力系统的构成，电力系统中性点接地方式及其特点，电力系统短路电流计算及其相关概念。

这是学习继电保护、自动装置等本书内容的基础。

>>第一节电力系统基本概念一、电力系统构成电力系统是由发电厂、变电站(所)、送电线路、配电线路、电力用户组成的整体。

其中，联系发电厂与用户的中间环节称为电力网，主要由送电线路、变电所、配电所和配电线路组成，如图1-1中的虚框所示。

电力系统和动力设备组成了动力系统，动力设备包括锅炉、汽轮机、水轮机等。

在电力系统中，各种电气设备多是三相的，且三相系统基本上呈现或设计为对称形式，所以可以将三相电力系统用单相图表述。

动力系统、电力系统及电力网之间的关系示意图如图1-l所示。

图1-1 动力系统、电力系统及电力网示意图需要指出的是，为了保证电力系统一次电力设施的正常运行，还需要配置继电保护、自动装置、计量装置、通信和电网调度自动化设施等。

电力系统主要组成部分和电气设备的作用如下。

(1)发电厂。

发电厂是把各种天然能源转换成电能的工厂。

天然能源也称为一次能源，例如煤炭、石油、天然气、水力、风力、太阳能等，根据发电厂使用的一次能源不同，发电厂分为火力发电厂(一次能源为煤炭、石油或天然气)、水力发屯厂、风力发电厂等。

(2)变电站(所)。

变电站是电力系统中联系发电厂与用户的中间环节，具有汇集电能和分配电能、变换电压和交换功率等功能，是一个装有多种电气设备的场所。

根据在电力系统中所起的作用，可分为升压变电站和降压变电站；根据设备安装位置，可分为户外变电站、户内变电站、半户外变电站和地下变电站。

变电站内一次电气设备主要有变压器、断路器、隔离开关、避雷器、电流互感器、电压互感器、高压熔断器、负荷开关等。

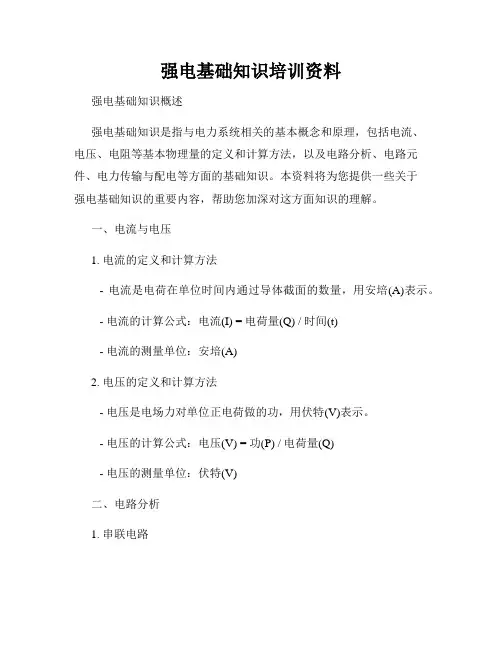

强电基础知识培训资料强电基础知识概述强电基础知识是指与电力系统相关的基本概念和原理，包括电流、电压、电阻等基本物理量的定义和计算方法，以及电路分析、电路元件、电力传输与配电等方面的基础知识。

本资料将为您提供一些关于强电基础知识的重要内容，帮助您加深对这方面知识的理解。

一、电流与电压1. 电流的定义和计算方法- 电流是电荷在单位时间内通过导体截面的数量，用安培(A)表示。

- 电流的计算公式：电流(I) = 电荷量(Q) / 时间(t)- 电流的测量单位：安培(A)2. 电压的定义和计算方法- 电压是电场力对单位正电荷做的功，用伏特(V)表示。

- 电压的计算公式：电压(V) = 功(P) / 电荷量(Q)- 电压的测量单位：伏特(V)二、电路分析1. 串联电路- 串联电路是指多个电阻、电容或电感按照一定顺序连接起来，电流依次流过它们。

- 串联电路中的电压分布：各电阻、电容或电感的电压之和等于总电压。

- 串联电路中的电流分布：电流大小相等，等于总电流。

2. 并联电路- 并联电路是指多个电阻、电容或电感按照一个节点连接起来，电流同时流过它们。

- 并联电路中的电压分布：各电阻、电容或电感的电压相等，等于总电压。

- 并联电路中的电流分布：电流大小之和等于总电流。

三、电路元件1. 电阻- 电阻是阻碍电流通过的元件，其单位为欧姆(Ω)。

- 电阻的串联和并联计算方法与电路分析中的方法相同。

2. 电容- 电容是储存电荷的元件，其单位为法拉(F)。

- 电容充电和放电过程中的电压变化满足指数函数关系。

3. 电感- 电感是产生感应电动势的元件，其单位为亨利(H)。

- 电感对交流电有阻碍作用，对直流电具有短路作用。

四、电力传输与配电1. 三相交流电- 三相交流电是一种常用的电力传输方式，具有高效、稳定的特点。

- 三相交流电的特点包括相位差、电压和电流之间的关系。

2. 变压器- 变压器是用于改变交流电电压的设备，由一个或多个线圈构成。

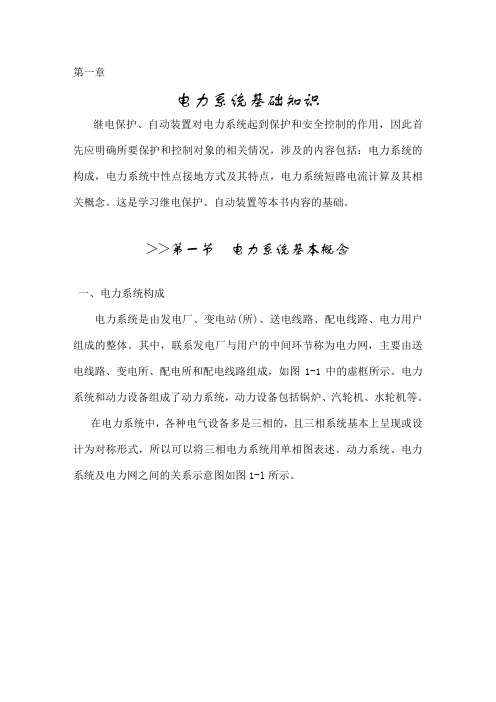

第一章电力系统基础知识继电保护、自动装置对电力系统起到保护和安全控制的作用，因此首先应明确所要保护和控制对象的相关情况，涉及的内容包括：电力系统的构成，电力系统中性点接地方式及其特点，电力系统短路电流计算及其相关概念。

这是学习继电保护、自动装置等本书内容的基础。

>>第一节电力系统基本概念一、电力系统构成电力系统是由发电厂、变电站(所)、送电线路、配电线路、电力用户组成的整体。

其中，联系发电厂与用户的中间环节称为电力网，主要由送电线路、变电所、配电所和配电线路组成，如图1-1中的虚框所示。

电力系统和动力设备组成了动力系统，动力设备包括锅炉、汽轮机、水轮机等。

在电力系统中，各种电气设备多是三相的，且三相系统基本上呈现或设计为对称形式，所以可以将三相电力系统用单相图表述。

动力系统、电力系统及电力网之间的关系示意图如图1-l所示。

图1-1 动力系统、电力系统及电力网示意图需要指出的是，为了保证电力系统一次电力设施的正常运行，还需要配置继电保护、自动装置、计量装置、通信和电网调度自动化设施等。

电力系统主要组成部分和电气设备的作用如下。

(1)发电厂。

发电厂是把各种天然能源转换成电能的工厂。

天然能源也称为一次能源，例如煤炭、石油、天然气、水力、风力、太阳能等，根据发电厂使用的一次能源不同，发电厂分为火力发电厂(一次能源为煤炭、石油或天然气)、水力发屯厂、风力发电厂等。

(2)变电站(所)。

变电站是电力系统中联系发电厂与用户的中间环节，具有汇集电能和分配电能、变换电压和交换功率等功能，是一个装有多种电气设备的场所。

根据在电力系统中所起的作用，可分为升压变电站和降压变电站；根据设备安装位置，可分为户外变电站、户内变电站、半户外变电站和地下变电站。

变电站内一次电气设备主要有变压器、断路器、隔离开关、避雷器、电流互感器、电压互感器、高压熔断器、负荷开关等。

变电站内还配备有继电保护和自动装置、测量仪表、自动控制系统及远动通信装置等。

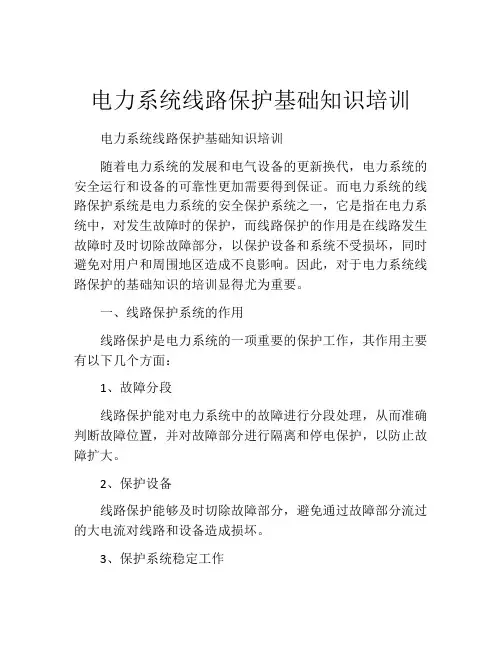

电力系统线路保护基础知识培训电力系统线路保护基础知识培训随着电力系统的发展和电气设备的更新换代，电力系统的安全运行和设备的可靠性更加需要得到保证。

而电力系统的线路保护系统是电力系统的安全保护系统之一，它是指在电力系统中，对发生故障时的保护，而线路保护的作用是在线路发生故障时及时切除故障部分，以保护设备和系统不受损坏，同时避免对用户和周围地区造成不良影响。

因此，对于电力系统线路保护的基础知识的培训显得尤为重要。

一、线路保护系统的作用线路保护是电力系统的一项重要的保护工作，其作用主要有以下几个方面：1、故障分段线路保护能对电力系统中的故障进行分段处理，从而准确判断故障位置，并对故障部分进行隔离和停电保护，以防止故障扩大。

2、保护设备线路保护能够及时切除故障部分，避免通过故障部分流过的大电流对线路和设备造成损坏。

3、保护系统稳定工作线路保护系统对电网的运行稳定性具有重要的保障作用，能够避免电网的不稳定和故障导致的电力停供。

4、确保用电安全线路保护能够及时切除电源的故障部分，保护用电设备和用户的安全，避免发生火灾和人身伤害等情况。

二、线路保护系统的组成线路保护系统的组成主要包括保护主要、接线、CT、PT 等装置。

1、保护主要保护主要是线路保护系统中的核心部分，主要由保护元件和信号处理电路、自动转换电路、报警灯等组成。

不同类型的保护主要有不同的保护功能，例如过流保护、地故保护、短路保护等。

2、接线接线主要负责把外部信号导入到保护主要中，它是连接保护主要和外部线路的关键部分。

一般来说，接线具备耐高压、耐热、抗干扰、可靠性高等特点，以确保整个线路保护系统的安全可靠运行。

3、CT、PTCT和PT是线路保护系统中的核心部件，它们主要负责保护主要对电流和电压信号进行采集和处理，然后将其传递给保护主要进行进一步的信号处理和判断。

CT和PT也是其余通信、控制等保护元件的信号来源。

三、常见故障及处理方法在电力系统的运行中，常常会发生各种故障和异常情况，如过流故障、短路故障、地故障等。

电力系统分析基础知识一、电力系统的基本概念No.1 电力系统的组成和接线方式1、电力系统的四大主要元件：发电机、变压器、电力线路、负荷。

2、动力系统包括动力部分（火电厂的锅炉和汽轮机、水电厂的水库和水轮机、核电厂的核反应堆和汽轮机）和电力系统。

3、电力网包括变压器和电力线路。

4、用户只能从一回线路获得电能的接线方式称为无备用接线方式。

No.2 电力系统的运行特点1、电能的生产、传输、分配和消费具有：①重要性、②快速性、③同时性。

2、电力系统运行的基本要求：①安全可靠持续供电（首要要求）、②优质、③经济3、根据负荷的重要程度（供电可靠性）将负荷分为三级。

4、电压质量分为：①电压允许偏差、②三相电压允许不平衡度、③公网谐波、④电压允许波动与闪变5、衡量电能质量的指标：①电压、②频率、③波形（电压畸变率）6、10kV公用电网电压畸变率不超过4%。

7、抑制谐波的主要措施：①变压器星三角接线、②加装调谐波器、③并联电容/串联电抗、④增加整流器的脉冲次数8、衡量电力系统运行经济性的指标：①燃料损耗率、②厂用电率、③网损率9、线损包括：①管理线损、②理论线损、③不明线损10、线损计算方法：①最大负荷损耗时间法②最大负荷损失因数法③均方根电流法No.3 电力系统的额定频率和额定电压1、电力线路的额定电压（也称电力网的额定电压）与用电设备的额定电压相同。

2、正常运行时电力线路首端的运行电压常为用电设备额定电压的105%，末端电压为额定电压。

3、发电机的额定电压比电力网的额定电压高5%。

4、变压器的一次绕组相当于用电设备，其额定电压与电力线路的额定电压相同；但变压器直接与发电机相连时，其额定电压与发电机额定电压相同，即为该电压级额定电压的105%。

5、变压器的二次绕组相当于电源，其输出电压应较额定电压高5%，但因变压器本身漏抗的电压损耗在额定负荷时约为5%，所以变压器二次侧的额定电压规定比额定电压高10%。

6、降压变压器二次侧连接10kV线路，当短路电压百分比小于7.5%（变压器本身漏抗的电压损耗较小）时，比线路额定电压高5%。

电力基础知识培训变电站一次设备1. 电力系统基础知识- 电力系统是由发电厂、变电站和输电线路组成的电力传输和分配系统。

发电厂产生电力，输电线路将电力传输到变电站，变电站通过变压器将电压升高或降低，并将电力分配给各个用电设备。

2. 变电站一次设备- 变电站一次设备包括变压器、断路器、隔离开关、电流互感器、电压互感器等。

这些设备负责将输电线路输入的高压电力转换为适合供电系统使用的低压电力，并确保在故障发生时能够及时隔离故障段并保证供电系统的安全稳定运行。

3. 变压器- 变压器是变电站中最重要的一次设备之一，它负责将输电线路输入的高压电力通过电磁感应转换为低压电力，以满足用户需求。

变压器通常分为升压变压器和降压变压器。

4. 断路器和隔离开关- 断路器和隔离开关是用于控制和隔离输电线路的设备。

在输电线路发生故障时，断路器能够快速切断电路以保护设备和人员，而隔离开关则能够将故障段与正常段隔离，确保故障不会影响整个供电系统。

5. 电流互感器和电压互感器- 电流互感器和电压互感器用于监测输电线路的电流和电压情况，以便运维人员及时了解电力系统的运行情况并进行故障处理。

通过对变电站一次设备的基础知识培训，电力系统运维人员能够更好地理解并掌握变电站供电系统的运行原理和设备特点，提高对一次设备的管理和维护水平，确保供电系统的安全稳定运行。

在电力行业中，变电站一次设备是电力系统的核心组成部分之一。

它们的作用不仅在于将输电线路输入的高压电力转换为适合供电系统使用的低压电力，还负责保障电网的安全稳定运行。

因此，对变电站一次设备的深入了解和掌握是至关重要的。

首先，变压器是变电站一次设备中最基本和核心的设备之一。

它通过电磁感应原理将输电线路输入的高压电力转换为低压电力，以满足用户需求。

变压器通常分为升压变压器和降压变压器，根据供电系统的需要进行选择。

除了对电压进行转换外，变压器还具有提高电力传输效率和降低输电线路损耗的作用，因而是供电系统不可或缺的设备。

电力系统分析基础知识点总结电力系统是指由发电厂、变电站、输电线路和配电网等组成的电能供应系统。

电力系统的分析是对电力系统进行各种参数和运行条件的计算和评估，以保证电力系统的安全、稳定和经济运行。

下面是电力系统分析的基础知识点总结：一、电力系统模型1.电力系统分析的第一步是建立系统的数学模型。

常用的电力系统模型有节点模型、支路模型和矩阵模型。

2.节点模型是利用节点电压和分支电流表示电力系统的模型，适用于潮流计算、稳定计算等。

3.支路模型是利用支路电流和支路电压表示电力系统的模型，适用于短路计算、暂态稳定计算等。

4.矩阵模型是利用节点电压和支路电流构造的矩阵表示电力系统的模型，适用于状态估计、谐波计算等。

二、电力系统潮流计算1.电力系统潮流计算是解决电力系统节点电压和分支电流的问题。

2.潮流计算的目标是求解电力系统中每个节点的电压和每条支路的电流。

3.潮流计算的方法包括高斯-赛德尔迭代法、牛顿-拉夫逊迭代法、迭代法等。

三、电力系统短路计算1.电力系统短路计算是解决电力系统发生短路故障时，电流的分布和电压的变化的问题。

2.短路计算的目标是求解电力系统中每个节点的短路电流和各个分支的短路电压。

3.短路计算的方法包括节点法、支路法、短路阻抗法等。

四、电力系统暂态稳定计算1.电力系统暂态稳定计算是解决电力系统在故障情况下的暂态过程，如发电机的转速和电压的变化等问题。

2.暂态稳定计算的目标是求解电力系统中各个节点、线路和发电机的暂态响应。

3.暂态稳定计算的方法包括直接法、分步法、迭代法等。

五、电力系统谐波计算1.电力系统谐波计算是解决电力系统中谐波电流和谐波电压的问题。

2.谐波计算的目标是求解电力系统中各个节点的谐波电压和各个支路的谐波电流。

3.谐波计算的方法包括傅里叶级数法、谱域法、蒙特卡洛法等。

六、电力系统状态估计1.电力系统状态估计是利用实时测量数据对电力系统的状态进行估计，如电压的估计、负荷的估计等。
