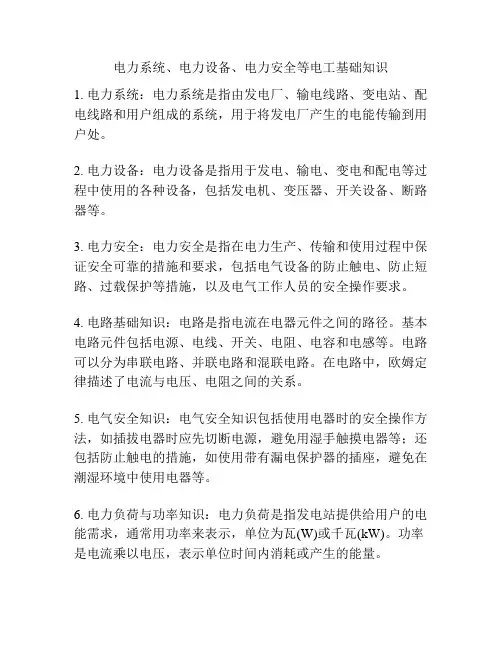

电力系统、电力设备、电力安全等电工基础知识1. 电力系统：电力系统是指由发电厂、输电线路、变电站、配电线路和用户组成的系统，用于将发电厂产生的电能传输到用户处。

2. 电力设备：电力设备是指用于发电、输电、变电和配电等过程中使用的各种设备，包括发电机、变压器、开关设备、断路器等。

3. 电力安全：电力安全是指在电力生产、传输和使用过程中保证安全可靠的措施和要求，包括电气设备的防止触电、防止短路、过载保护等措施，以及电气工作人员的安全操作要求。

4. 电路基础知识：电路是指电流在电器元件之间的路径。

基本电路元件包括电源、电线、开关、电阻、电容和电感等。

电路可以分为串联电路、并联电路和混联电路。

在电路中，欧姆定律描述了电流与电压、电阻之间的关系。

5. 电气安全知识：电气安全知识包括使用电器时的安全操作方法，如插拔电器时应先切断电源，避免用湿手触摸电器等；还包括防止触电的措施，如使用带有漏电保护器的插座，避免在潮湿环境中使用电器等。

6. 电力负荷与功率知识：电力负荷是指发电站提供给用户的电能需求，通常用功率来表示，单位为瓦(W)或千瓦(kW)。

功率是电流乘以电压，表示单位时间内消耗或产生的能量。

7. 电力损耗与效率知识：电力系统在输电、变电和配电过程中会有损耗，这是由于电阻和电感引起的。

电力效率是指实际输出功率与输入功率之比。

提高电力效率可以减少能源浪费。

8. 电力维护与检修知识：电力设备需要定期的维护和检修以保持其正常运行状态。

维护工作包括清洁、润滑、紧固、绝缘检测等。

检修工作包括故障排除、维修和更换损坏的部件等。

9. 电力市场与能源政策知识：电力市场是指电力生产和消费之间的交易市场，包括发电厂的建设、发电成本、电价形成等。

能源政策是指国家或地区制定的关于能源产业发展和能源利用的政策，包括能源发展目标、能源结构调整等。

10. 新能源与智能电网知识：随着能源问题和环境问题的日益突出，新能源技术得到了广泛发展，如太阳能、风能、生物质能等。

电力系统的基础知识一、电力系统的构成一个完整的电力系统由分布各地的各种类型的发电厂、升压和降压变电所、输电线路及电力用户组成，它们分别完成电能的生产、电压变换、电能的输配及使用。

二．电力网、电力系统和动力系统的划分电力网：由输电设备、变电设备和配电设备组成的网络。

电力系统：在电力网的基础上加上发电设备。

动力系统：在电力系统的基础上，把发电厂的动力部分（例如火力发电厂的锅炉、汽轮机和水力发电厂的水库、水轮机以及核动力发电厂的反应堆等）包含在内的系统。

三．电力系统运行的特点一是经济总量大。

目前，我国电力行业的资产规模已超过2万多亿，占整个国有资产总量的四分之一，电力生产直接影响着国民经济的健康发展。

二是同时性，电能不能大量存储，各环节组成的统一整体不可分割，过渡过程非常迅速，瞬间生产的电力必须等于瞬间取用的电力，所以电力生产的的发电、输电、配电到用户的每一环节都非常重要。

三是集中性，电力生产是高度集中、统一的，无论多少个发电厂、供电公司，电网必须统一调度、统一管理标准，统一管理办法;安全生产，组织纪律，职业品德等都有严格的要求。

四是适用性，电力行业的服务对象是全方位的，涉及到全社会所有人群，电能质量、电价水平与广大电力用户的利益密切相关。

五是先行性，国民经济发展电力必须先行。

四、电力系统的额定电压电网电压是有等级的，电网的额定电压等级是根据国民经济发展的需要、技术经济的合理性以及电气设备的制造水平等因素，经全面分析论证，由国家统一制定和颁布的。

我们国家电力系统的电压等级有220/380V、3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。

随着标准化的要求越来越高，3 kV、6 kV、20 kV、66 kV也很少使用。

供电系统以10 kV、35 kV、为主。

输配电系统以110 kV以上为主。

发电机过去有6 kV与10 kV两种，现在以10 kV为主，低压用户均是220/380V。

电力系统基础知识电力系统基础知识是指关于电力系统的基本概念、构成、工作原理、调度管理及优化等方面的知识。

电力系统是一个复杂的工程系统，由输电、变电、发电、调度和配电等多个环节组成，它是现代社会的重要组成部分。

电力系统基础知识是电力工程师必备的基础知识，它不仅涉及到电力系统的工程实践，也涵盖了电力系统的理论基础。

1、电力系统基本概念电力系统是指由发电、输电、变电、调度和配电等组成的一整套电力供应系统，它是保障电力供应的重要基础设施。

电力系统包括三级电力系统，即国家电网、区域电网和地方电网。

其中国家电网是最高级别、覆盖范围最广的电力系统，其主要任务是接受和分配区域电网全部电力负荷。

2、电力系统构成电力系统包含四大子系统：发电系统、输电系统、变电系统和配电系统。

其中发电系统是指能够将机械能转化为电能的设备，输电系统是指将电能从发电厂输送到用户用电地点的线路、变电器和开关设备。

变电系统则是将输送在高压线上的电能升压或降压为合适的电压等级，以满足不同用户的用电需求。

配电系统负责将电能分配到用户的终端用电设备上。

3、电力系统的工作原理电力系统的工作原理是将水能、燃料能、核能等能源转化为机械能，再将机械能传递到发电机上，发电机将机械能转化为电能，电能通过输电和变电进行分配和转换后，最终被配电系统送达用户的终端设备上。

4、电力系统的调度管理电力系统的调度管理是指对电力系统的运行情况进行监控、分析和控制，以实现对电力系统的优化调度，保障电力系统的安全运行。

电力系统调度管理的主要任务包括：电量调度、电压调节、负荷平衡、电网稳定控制等。

5、电力系统的优化电力系统的优化是指对电力系统进行规划、设计、运营和调度的优化，以最大程度地提高电力系统的效率和可靠性，降低系统成本、提高电力质量和优化供电结构。

电力系统的优化包括系统优化、运行优化、管理优化、市场优化等。

6、电力系统的未来发展未来电力系统发展重点将转向寻找可再生能源替代传统能源，如太阳能、风能等，同时也需要通过新能源技术等手段来提高电力系统的效率和可靠性。

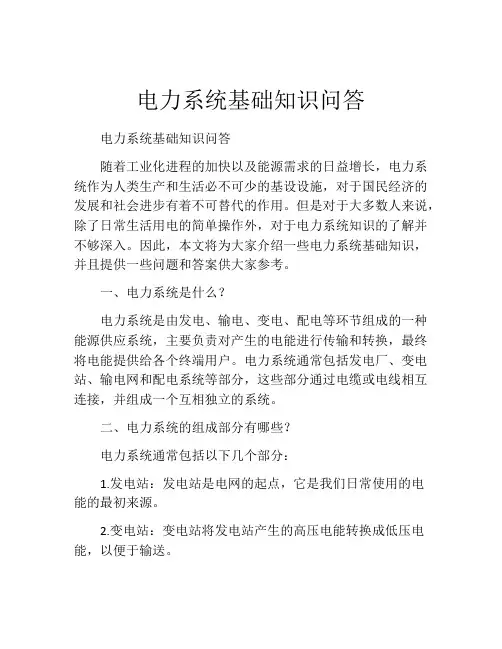

电力系统基础知识问答电力系统基础知识问答随着工业化进程的加快以及能源需求的日益增长，电力系统作为人类生产和生活必不可少的基设设施，对于国民经济的发展和社会进步有着不可替代的作用。

但是对于大多数人来说，除了日常生活用电的简单操作外，对于电力系统知识的了解并不够深入。

因此，本文将为大家介绍一些电力系统基础知识，并且提供一些问题和答案供大家参考。

一、电力系统是什么？电力系统是由发电、输电、变电、配电等环节组成的一种能源供应系统，主要负责对产生的电能进行传输和转换，最终将电能提供给各个终端用户。

电力系统通常包括发电厂、变电站、输电网和配电系统等部分，这些部分通过电缆或电线相互连接，并组成一个互相独立的系统。

二、电力系统的组成部分有哪些？电力系统通常包括以下几个部分：1.发电站：发电站是电网的起点，它是我们日常使用的电能的最初来源。

2.变电站：变电站将发电站产生的高压电能转换成低压电能，以便于输送。

3.输电网：输电网是将电能从发电站或变电站输送到配电站或最终用户的网络。

4.配电系统：通过配电系统，电能被分配到不同的终端用户。

配电网络一般分为高压配电系统和低压配电系统，它们之间的关系是级联的。

5.终端用户：终端用户是电能的最终使用者。

他们通过各种电力设备将电能转化为能源，进行生产、生活和其他活动。

三、电力系统的输电方式有哪些？在电力系统中，首先需要将电能从发电站、变电站输送到各个城市、乡村或者户用地。

以下是电力系统主要的输电方式：1.高压直流输电（HVDC）：HVDC通过一个晶闸管将电能转换为DC电能，并通过单向通道输送至目的地。

HVDC的优点在于高效、经济，并且不会对环境造成污染。

2.交流输电（AC）：交流输电是电力系统中的主要方式。

它是通过输电设备将发电站换流变/变电站变压器、中压开关设备等与向消费者提供电力的低压配电系统相连，形成一个电力输配合作的运输系统。

3.输电线路：输电线路是连接电力系统各个部分的主要途径。

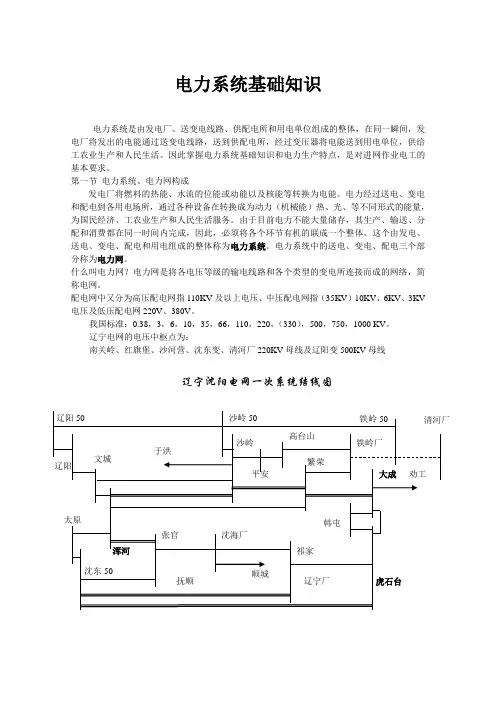

电力系统基础知识电力系统是由发电厂、送变电线路、供配电所和用电单位组成的整体，在同一瞬间，发电厂将发出的电能通过送变电线路，送到供配电所，经过变压器将电能送到用电单位，供给工农业生产和人民生活。

因此掌握电力系统基础知识和电力生产特点，是对进网作业电工的基本要求。

第一节电力系统、电力网构成发电厂将燃料的热能、水流的位能或动能以及核能等转换为电能。

电力经过送电、变电和配电到各用电场所，通过各种设备在转换成为动力（机械能）热、光、等不同形式的能量，为国民经济、工农业生产和人民生活服务。

由于目前电力不能大量储存，其生产、输送、分配和消费都在同一时间内完成，因此，必须将各个环节有机的联成一个整体。

这个由发电、送电、变电、配电和用电组成的整体称为电力系统。

电力系统中的送电、变电、配电三个部分称为电力网。

什么叫电力网？电力网是将各电压等级的输电线路和各个类型的变电所连接而成的网络，简称电网。

配电网中又分为高压配电网指110KV及以上电压、中压配电网指（35KV）10KV、6KV、3KV 电压及低压配电网220V、380V。

我国标准：0.38，3，6，10，35，66，110，220，（330），500，750，1000 KV。

辽宁电网的电压中枢点为：南关岭、红旗堡、沙河营、沈东变、清河厂220KV母线及辽阳变500KV母线辽宁沈阳电网一次系统结线图什么叫电力系统？电力系统：是指由发电厂（不包括动力部分）、变电站、输配电线路直到用户等在电气上相互联结的整体，它包括了发电、输电、配电直到用电这样一个全过程。

10kV输电线路动力系统与电力系统、电力网关系示意图为什么要采用高压输电低压配电？采用高压输电，可以减小功率损耗、电能损耗和电压降落，保证电能质量，提高运行中的经济性。

P=√3UI （U↑I ↓）一、大型电力系统优点1提高了供电可靠性2减少了系统的备用容量3通过合理地分配负荷4提高了供电质量5形成大的电力系统，便于利用大型动力资源，特别是能充分发挥水力发电厂的作用。

电力系统基础知识1、什么是电力系统的稳定性和振荡？答：电力系统正常运行时，原动机向发电机提供的功率始终等于发电机向系统提供的负载消耗功率，当电力系统受到扰动，使上述功率平衡关系受到破坏时，电力系统应能自动地恢复到原来的运行状态，或者凭借控制设备的作用过度到新的功率平衡状态运行，即谓电力系统稳定。

这是电力系统维持稳定运行的能力，是电力系统同步稳定（简称稳定）研究的课题。

电力系统稳定分为静态稳定和暂态稳定。

静态稳定是指电力系统受到微小的扰动（如负载和电压较小的变化）后，能自动地恢复到原来运行状态的能力。

暂态稳定性对应于电网受到严重干扰的情况。

系统的各点电压和电流均作往复摆动，系统任何点的电流和电压之间的相位角随功率角而变化δ的变化而改变、频率下降等我们通常把这种现象叫电力系统振荡。

2、电力系统振荡和短路之间有什么区别？答：电力系统振荡和短路之间的主要区别是：在振荡期间，系统每个点的电压和电流值来回摆动，而短路时电流、电压值是突变的。

此外，振荡时电流、电压值的变化速度较慢，而短路时的电流、电压值突变量很大。

振荡期间，系统任何点的电流和电压之间的相位角随功率角而变化δ的变化而改变；而短路时，电流与电压之间的相位是基本不变的。

振荡期间没有零序和负序分量，短路时有零序和负序分量。

3、电力系统振荡时，对继电保护装置有什么影响？那些保护装置不受影响？答：电力系统振荡时，继电保护装置用电流继电器、阻抗继电器有影响。

对电流继电器的影响。

当保护装置的时限大于1.5-2秒时，可以避免振荡而不会误操作。

对阻抗继电器的影响。

I↑U↓保护动作，I↓U↑保护返回。

距离ⅠⅡ该段采用振荡锁定原理，以避免系统振荡，以防止阻抗继电器误动作。

原则上，不受振荡影响的保护具有相位差保护，和电流差动纵联保护，零序电流保护等。

4、中国电力系统中有几种中性点接地方式？它们对继电保护的要求是什么？答：中国电力系统中性点接地有三种方式：①中性点直接接地方式；②中性点经过消弧线圈接地方式；③中性点不接地方式。

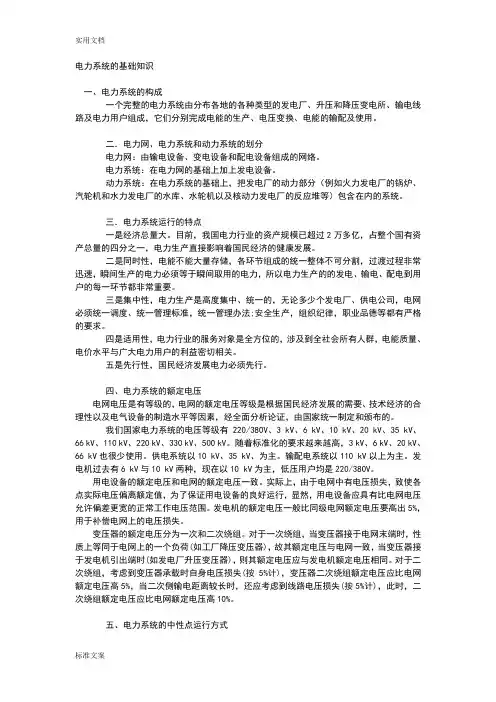

电力系统的基础知识一、电力系统的构成一个完整的电力系统由分布各地的各种类型的发电厂、升压和降压变电所、输电线路及电力用户组成，它们分别完成电能的生产、电压变换、电能的输配及使用。

二．电力网、电力系统和动力系统的划分电力网：由输电设备、变电设备和配电设备组成的网络。

电力系统：在电力网的基础上加上发电设备。

动力系统：在电力系统的基础上，把发电厂的动力部分（例如火力发电厂的锅炉、汽轮机和水力发电厂的水库、水轮机以及核动力发电厂的反应堆等）包含在内的系统。

三．电力系统运行的特点一是经济总量大。

目前，我国电力行业的资产规模已超过2万多亿，占整个国有资产总量的四分之一，电力生产直接影响着国民经济的健康发展。

二是同时性，电能不能大量存储，各环节组成的统一整体不可分割，过渡过程非常迅速，瞬间生产的电力必须等于瞬间取用的电力，所以电力生产的的发电、输电、配电到用户的每一环节都非常重要。

三是集中性，电力生产是高度集中、统一的，无论多少个发电厂、供电公司，电网必须统一调度、统一管理标准，统一管理办法;安全生产，组织纪律，职业品德等都有严格的要求。

四是适用性，电力行业的服务对象是全方位的，涉及到全社会所有人群，电能质量、电价水平与广大电力用户的利益密切相关。

五是先行性，国民经济发展电力必须先行。

四、电力系统的额定电压电网电压是有等级的，电网的额定电压等级是根据国民经济发展的需要、技术经济的合理性以及电气设备的制造水平等因素，经全面分析论证，由国家统一制定和颁布的。

我们国家电力系统的电压等级有220/380V、3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。

随着标准化的要求越来越高，3 kV、6 kV、20 kV、66 kV也很少使用。

供电系统以10 kV、35 kV、为主。

输配电系统以110 kV以上为主。

发电机过去有6 kV与10 kV两种，现在以10 kV为主，低压用户均是220/380V。

电力系统分析基础知识一、电力系统的基本概念No.1 电力系统的组成和接线方式1、电力系统的四大主要元件：发电机、变压器、电力线路、负荷。

2、动力系统包括动力部分（火电厂的锅炉和汽轮机、水电厂的水库和水轮机、核电厂的核反应堆和汽轮机）和电力系统。

3、电力网包括变压器和电力线路。

4、用户只能从一回线路获得电能的接线方式称为无备用接线方式。

No.2 电力系统的运行特点1、电能的生产、传输、分配和消费具有：①重要性、②快速性、③同时性。

2、电力系统运行的基本要求：①安全可靠持续供电（首要要求）、②优质、③经济3、根据负荷的重要程度（供电可靠性）将负荷分为三级。

4、电压质量分为：①电压允许偏差、②三相电压允许不平衡度、③公网谐波、④电压允许波动与闪变5、衡量电能质量的指标：①电压、②频率、③波形（电压畸变率）6、10kV公用电网电压畸变率不超过4%。

7、抑制谐波的主要措施：①变压器星三角接线、②加装调谐波器、③并联电容/串联电抗、④增加整流器的脉冲次数8、衡量电力系统运行经济性的指标：①燃料损耗率、②厂用电率、③网损率9、线损包括：①管理线损、②理论线损、③不明线损10、线损计算方法：①最大负荷损耗时间法②最大负荷损失因数法③均方根电流法No.3 电力系统的额定频率和额定电压1、电力线路的额定电压（也称电力网的额定电压）与用电设备的额定电压相同。

2、正常运行时电力线路首端的运行电压常为用电设备额定电压的105%，末端电压为额定电压。

3、发电机的额定电压比电力网的额定电压高5%。

4、变压器的一次绕组相当于用电设备，其额定电压与电力线路的额定电压相同；但变压器直接与发电机相连时，其额定电压与发电机额定电压相同，即为该电压级额定电压的105%。

5、变压器的二次绕组相当于电源，其输出电压应较额定电压高5%，但因变压器本身漏抗的电压损耗在额定负荷时约为5%，所以变压器二次侧的额定电压规定比额定电压高10%。

6、降压变压器二次侧连接10kV线路，当短路电压百分比小于7.5%（变压器本身漏抗的电压损耗较小）时，比线路额定电压高5%。

电力系统工程根底相关知识引言电力系统工程是指以电力系统为研究对象，研究电力工程领域的技术、理论和应用问题的一门学科。

电力系统工程涉及电力的发电、传输、配电以及电力设备的安装、运行和维护等方面的内容。

本文将从以下几个方面介绍电力系统工程的根底知识。

发电发电是电力系统的起点，是将各种能源转化为电能的过程。

常见的发电方式包括火力发电、水力发电、核能发电、风力发电和太阳能发电等。

发电厂是电力系统中的关键设施，根据发电原理可以分为热发电厂、水电厂、核电厂和新能源发电厂等。

电力系统工程师需要了解各种发电方式的原理、工艺以及设备的选型和运行。

传输是指将发电厂发出的电能通过输电线路传输到负荷所在地的过程。

传输过程中会出现电能的损耗和功率的降低，因此需要对电力线路进行合理的设计和规划。

电力线路包括高压输电线路和低压配电线路，其结构和参数需要满足一定的要求，以确保输电效率和电能质量。

电力系统工程师需要掌握电力线路的设计和运行原理，以及线路参数确实定方法。

降压与配电降压与配电是指将传输线路输送过来的高压电能降低到适合用户使用的低压电能，并将其分配给不同的用户。

降压与配电系统包括变压器、开关设备和保护装置等，其结构和配置需要根据用户的需求进行设计。

电力系统工程师需要了解降压与配电系统的原理和运行方式，以及如何进行合理的配置和管理。

变电站是电力系统中的重要组成局部，用于将不同电压级别的电能进行转换和分配。

变电站一般由变压器、开关设备、保护装置和控制系统等组成，其功能包括电能的降压、配电和接入不同电力系统之间的连接。

电力系统工程师需要了解不同类型的变电站、其结构和配置以及运行和维护的方法。

电力设备电力设备包括各种用于电能转换、传输和分配的设备，如发电机、变压器、开关设备和保护装置等。

电力设备的选型和运行对于电力系统的正常运行至关重要。

电力系统工程师需要了解各种电力设备的原理、结构和特点，以及其选型和运行管理的方法。

电力系统管理电力系统的管理是指对电力系统运行、维护和开展的各个方面进行有效管理和控制。

电力系统分析基础知识点总结电力系统是指由发电厂、变电站、输电线路和配电网等组成的电能供应系统。

电力系统的分析是对电力系统进行各种参数和运行条件的计算和评估，以保证电力系统的安全、稳定和经济运行。

下面是电力系统分析的基础知识点总结：一、电力系统模型1.电力系统分析的第一步是建立系统的数学模型。

常用的电力系统模型有节点模型、支路模型和矩阵模型。

2.节点模型是利用节点电压和分支电流表示电力系统的模型，适用于潮流计算、稳定计算等。

3.支路模型是利用支路电流和支路电压表示电力系统的模型，适用于短路计算、暂态稳定计算等。

4.矩阵模型是利用节点电压和支路电流构造的矩阵表示电力系统的模型，适用于状态估计、谐波计算等。

二、电力系统潮流计算1.电力系统潮流计算是解决电力系统节点电压和分支电流的问题。

2.潮流计算的目标是求解电力系统中每个节点的电压和每条支路的电流。

3.潮流计算的方法包括高斯-赛德尔迭代法、牛顿-拉夫逊迭代法、迭代法等。

三、电力系统短路计算1.电力系统短路计算是解决电力系统发生短路故障时，电流的分布和电压的变化的问题。

2.短路计算的目标是求解电力系统中每个节点的短路电流和各个分支的短路电压。

3.短路计算的方法包括节点法、支路法、短路阻抗法等。

四、电力系统暂态稳定计算1.电力系统暂态稳定计算是解决电力系统在故障情况下的暂态过程，如发电机的转速和电压的变化等问题。

2.暂态稳定计算的目标是求解电力系统中各个节点、线路和发电机的暂态响应。

3.暂态稳定计算的方法包括直接法、分步法、迭代法等。

五、电力系统谐波计算1.电力系统谐波计算是解决电力系统中谐波电流和谐波电压的问题。

2.谐波计算的目标是求解电力系统中各个节点的谐波电压和各个支路的谐波电流。

3.谐波计算的方法包括傅里叶级数法、谱域法、蒙特卡洛法等。

六、电力系统状态估计1.电力系统状态估计是利用实时测量数据对电力系统的状态进行估计，如电压的估计、负荷的估计等。

电力系统根底知识简介电力系统是一个包括发电、输电、配电和终端用电等环节的供电系统。

它是现代社会运转中不可或缺的根底设施之一，为各种生产、生活以及交通等领域的电能需求提供稳定可靠的电力。

发电局部发电是电力系统的起点，通过各种不同的方式将其他形式的能源转换成电能。

常见的发电方式有热力发电、水力发电、核能发电和风能发电等。

热力发电是利用燃烧化石燃料或核反响等方式产生高温高压蒸汽，再通过汽轮机驱动发电机发电。

水力发电是利用水流的能量，通过水轮机驱动发电机发电。

风能发电那么是利用风力转动风车产生电能。

输电局部输电是把发电厂产生的电能从发电厂送到用户的过程。

高压输电线路主要通过电缆或者电网架设在地面或者高架上，以减小电能的损耗和延长输电距离，通常有220千伏、500千伏和750千伏等不同电压等级。

输电线路在铁塔、绝缘子、导线和接地电缆等配套设备的支持下，保证电能的稳定传输。

配电局部配电是将输电过程中的高电压电能转换成适合终端用户使用的低电压电能。

配电系统在各个不同的区域内将电能分成不同的支路，通过变压器等设备提供适当的电压和频率，以满足用户的电能需求。

配电系统通常包括变电站、高压配电网和低压配电网等。

终端用电局部终端用电指的是最终将电能用于生活、生产等领域的环节。

这涉及到各种电器设备和用电设施，包括家庭中的灯具、冰箱、空调等，工业部门的机器设备，以及商业领域的电脑、空调等设备。

电力系统的稳定性电力系统的稳定性是指系统在遇到外部扰动或内部失常时，能够自动恢复原有的稳定工作状态的能力。

保持电力系统的稳定性是电力工业的重要任务。

为了确保电力系统的稳定运行，需要依靠高效准确的监测和控制系统。

电力系统的平安性电力系统的平安性是指在系统运行过程中，对人员和设备的保护。

电力系统中常见的平安问题包括线路过载、断路器故障和电气火灾等。

为了提高电力系统的平安性，需要对系统进行定期检修和维护，并加强系统的保护措施。

电力系统的可持续开展电力系统的可持续开展是指在满足当前电能需求的同时，也要考虑对环境的影响和资源的长远利用。
