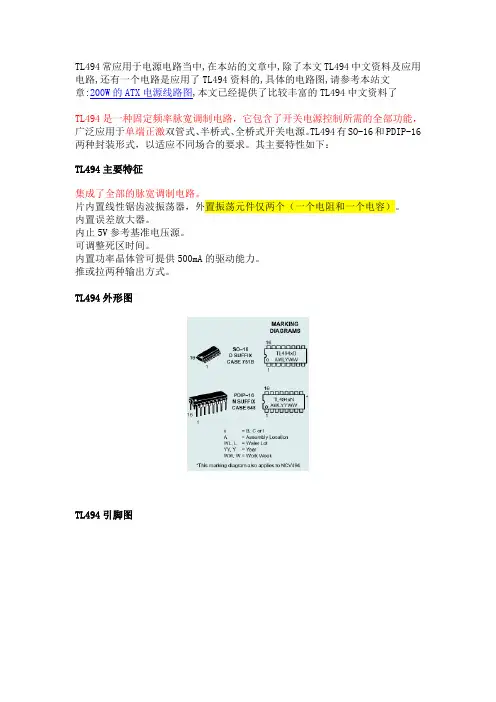

TL494中文资料及应用电路

TL494常应用于电源电路当中,在本站的文章中,除了本文TL494中文资料及应用电路,还有一个电路是应用了TL494资料的,具体的电路图,请参考本站文章:200W的ATX电源线路图,本文已经提供了比较丰富的TL494中文资料了TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：TL494主要特征集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

内置误差放大器。

内止5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

TL494外形图TL494引脚图TL494工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

功率输出管Q1和Q2受控于或非门。

当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。

当控制信号增大，输出脉冲的宽度将减小。

参见图2。

TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。

当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。

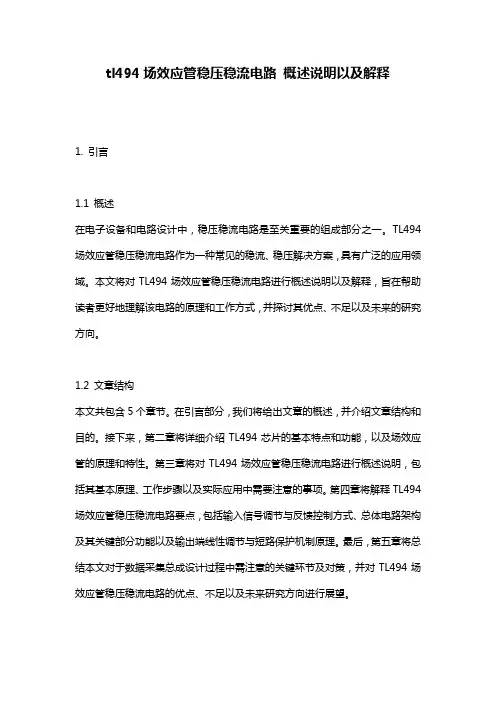

tl494场效应管稳压稳流电路概述说明以及解释1. 引言1.1 概述在电子设备和电路设计中，稳压稳流电路是至关重要的组成部分之一。

TL494场效应管稳压稳流电路作为一种常见的稳流、稳压解决方案，具有广泛的应用领域。

本文将对TL494场效应管稳压稳流电路进行概述说明以及解释，旨在帮助读者更好地理解该电路的原理和工作方式，并探讨其优点、不足以及未来的研究方向。

1.2 文章结构本文共包含5个章节。

在引言部分，我们将给出文章的概述，并介绍文章结构和目的。

接下来，第二章将详细介绍TL494芯片的基本特点和功能，以及场效应管的原理和特性。

第三章将对TL494场效应管稳压稳流电路进行概述说明，包括其基本原理、工作步骤以及实际应用中需要注意的事项。

第四章将解释TL494场效应管稳压稳流电路要点，包括输入信号调节与反馈控制方式、总体电路架构及其关键部分功能以及输出端线性调节与短路保护机制原理。

最后，第五章将总结本文对于数据采集总成设计过程中需注意的关键环节及对策，并对TL494场效应管稳压稳流电路的优点、不足以及未来研究方向进行展望。

1.3 目的本文旨在深入介绍和解释TL494场效应管稳压稳流电路的原理和工作方式，以帮助读者更好地了解该电路的设计思路和实用性。

此外，我们还将探讨该电路的优点、不足以及未来可行的研究方向，以期为相关领域的研究者提供参考和启发。

通过阅读本文，读者可以获得对TL494场效应管稳压稳流电路有关知识的全面了解，并且能够在实际应用中更加准确地使用和优化该电路。

2. TL494场效应管稳压稳流电路2.1 TL494芯片介绍TL494是一种广泛应用于开关电源和PWM控制系统中的集成电路。

它内部集成了一个误差放大器、比较器、死区控制器、PWM控制逻辑电路等。

该芯片以其高性能和可靠性而闻名，并且被广泛用于各种工业和消费电子产品。

2.2 场效应管原理和特性场效应管是一种常见的半导体元件，它的工作原理基于电场调控的导电机制。

TL494介绍及其应用TL494是一款经典的电源管理集成电路（IC），由美国德州仪器公司（Texas Instruments）设计和生产。

它是一款精密脉宽调制（PWM）控制器，广泛应用于开关模式电源电路中，能够提供稳定的电源输出，使得IC在多种应用场景下具有很高的灵活性和可靠性。

TL494集成了一个误差放大器、一个PID调节器、一个PWM比较器、一个偏置电路、一个死区控制电路、一个串行通信接口等核心模块。

它的主要功能包括检测电源电压、输出电流和温度等参数，控制开关管的开关动作以维持稳定的输出电压，并保护电路免受过流、过压和过温等异常情况的影响。

TL494的主要优势在于它的PWM控制功能。

PWM技术可以通过调节信号的占空比来控制开关管的导通时间，从而调节电源输出的平均电压。

这种模式可以实现高效的能量转换，减少功率损耗。

此外，PWM控制方式还可以有效的降低开关频率产生的电磁干扰，具有更好的线性性能和稳定性。

1.开关电源：TL494能够提供高效、稳定的直流电源输出。

它可以通过外部电路来调节输出电压和电流，适用于各种不同的电子设备，例如计算机、数码产品、工业设备等。

同时，TL494还具有可调的负载能力，能够适应不同的负载要求。

2.逆变器：TL494可以实现交流电转换为直流电或直流电转换为交流电的功能。

逆变器通常应用于太阳能电池阵列、风力发电、电力传输和逆变焊机等领域，通过PWM控制方式实现高效的能源转换和电压转换。

3.电机驱动器：TL494能够根据输入信号控制电机的转速和方向。

它可用于磁悬浮系统、步进电机、直流电机和电动汽车等领域，使电机工作更加稳定和高效。

4.照明系统：TL494可应用于LED照明系统的驱动电路，可通过PWM 控制方式实现对LED亮度和颜色的调节，提供高质量的照明效果。

总之，TL494作为一款经典的电源管理IC，在众多领域中都有广泛的应用。

它能够提供稳定、高效的电源输出，具有灵活性和可靠性。

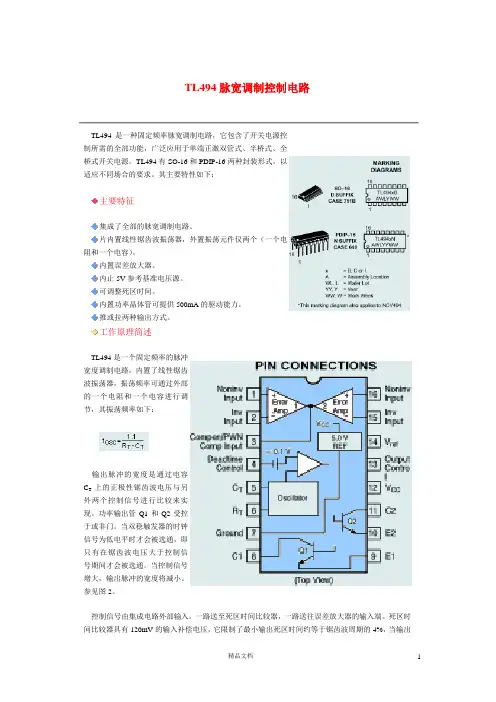

TL494脉宽调制控制电路TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：主要特征集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

内置误差放大器。

内止5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容C T上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

功率输出管Q1和Q2受控于或非门。

当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。

当控制信号增大，输出脉冲的宽度将减小。

参见图2。

控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。

当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

当比较器C T放电，一个正脉冲出现在死区比较器的输出端，受脉冲约束的双稳触发器进行计时，同时停止输出管Q1和Q2的工作。

若输出控制端连接到参考电压源，那么调制脉冲交替输出至两个输出晶体管，输出频率等于脉冲振荡器的一半。

如果工作于单端状态，且最大占空比小于50%时，输出驱动信号分别从晶体管Q1或Q2取得。

输出变压器一个反馈绕组及二极管提供反馈电压。

在单端工作模式下，当需要更高的驱动电流输出，亦可将Q1和Q2并联使用，这时，需将输出模式控制脚接地以关闭双稳触发器。

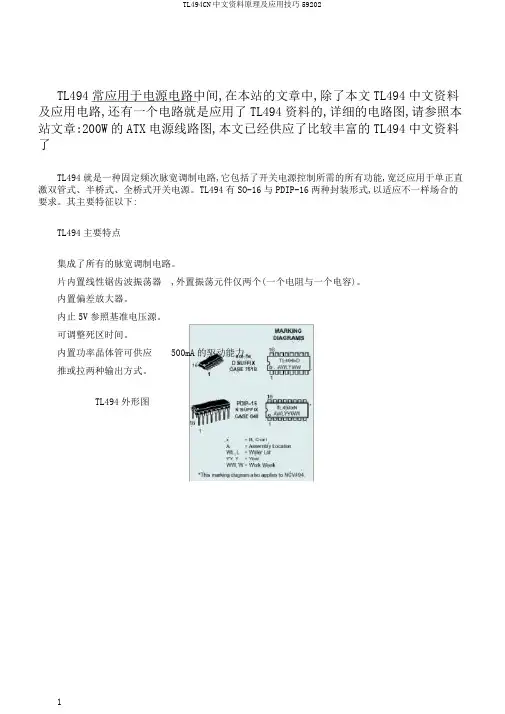

TL494常应用于电源电路中间,在本站的文章中,除了本文TL494中文资料及应用电路,还有一个电路就是应用了TL494资料的,详细的电路图,请参照本站文章:200W的ATX电源线路图,本文已经供应了比较丰富的TL494中文资料了TL494就是一种固定频次脉宽调制电路,它包括了开关电源控制所需的所有功能,宽泛应用于单正直激双管式、半桥式、全桥式开关电源。

TL494有SO-16与PDIP-16两种封装形式,以适应不一样场合的要求。

其主要特征以下:TL494主要特点集成了所有的脉宽调制电路。

片内置线性锯齿波振荡器,外置振荡元件仅两个(一个电阻与一个电容)。

内置偏差放大器。

内止5V参照基准电压源。

可调整死区时间。

内置功率晶体管可供应500mA的驱动能力。

推或拉两种输出方式。

TL494外形图TL494引脚图TL494工作原理简述TL494就是一个固定频次的脉冲宽度调制电路,内置了线性锯齿波振荡器,振荡频次可经过外面的一个电阻与一个电容进行调理,其振荡频次以下:输出脉冲的宽度就是经过电容CT上的正极性锯齿波电压与此外两个控制信号进行比较来实现。

功率输出管Q1与Q2受控于或非门。

当双稳触发器的时钟信号为低电平常才会被选通,即只有在锯齿波电压大于控制信号时期才会被选通。

当控制信号增大,输出脉冲的宽度将减小。

拜见图2。

TL494脉冲控制波形图控制信号由集成电路外面输入,一路送至死区时间比较器,一路送往偏差放大器的输入端。

死区时间比较器拥有120mV的输入赔偿电压,它限制了最小输出死区时间约等于锯齿波周期的4%,当输出端接地,最大输出占空比为96%,而输出端接参照电平常,占空比为48%。

当把死区时间控制输入端接上固定的电压(范围在0—3、3V之间)即能在输出脉冲上产生附带的死区时间。

脉冲宽度调制比较器为偏差放大器调理输出脉宽供应了一个手段:当反应电压从0、5V变化到3、5时,输出的脉冲宽度从被死区确立的最大导通百分比时间中降落到零。

TL494的原理与应用1. TL494简介TL494是一款常用的PWM（脉宽调制）控制器芯片，广泛应用于开关模式电源、电池充电器、逆变器等领域。

它由Texas Instruments（德州仪器）公司设计并推出，具有灵活性、可调性和高性能的特点。

2. TL494原理TL494通过控制脉宽调制信号（PWM信号）的占空比来实现对开关电源的电压输出进行调节，实现稳定的电源输出。

它具有内建的误差放大器、比较器、反相输入三角波振荡器和PWM锁相环等功能模块。

TL494的基本工作原理如下：1.输入电压和参考电压经过误差放大器进行比较，产生PWM控制信号。

2.PWM控制信号与三角波振荡器输出的三角波进行比较。

3.达到阈值时，TL494输出高电平；否则，输出低电平。

4.通过调节PWM的占空比，可以控制输出电压的高低。

3. TL494应用3.1 开关模式电源TL494在开关模式电源中广泛应用，能够实现高效率的电能转换。

通过控制开关管的开启和关闭时间，可以实现快速切换，减小能量损耗，提高电源的效率。

TL494还可以实现多种保护功能，如过压保护、过载保护和短路保护等。

这些保护功能能够有效地保护电源和负载，提高系统的可靠性。

3.2 电池充电器TL494可以用于设计高性能的电池充电器。

通过控制PWM信号的占空比，可以调节电池的充电电流和充电时间，使电池充电过程更加稳定和高效。

此外，TL494还具有过充电和过放电保护功能，能够保护电池的安全使用。

它可以监测电池电压，并在超过设定值时自动停止充电，以防止电池过充电而产生危险。

3.3 逆变器TL494也可以用于设计逆变器电路。

逆变器是将直流电源转换为交流电源的装置，广泛应用于太阳能电站、风能发电系统等领域。

TL494可以通过调节PWM信号的占空比和频率，实现对逆变器输出交流电压的调节和控制。

它还可以实现脉宽调制的斩波控制，提高逆变器转换效率和输出电压的质量。

4. 结论TL494是一款功能强大且应用广泛的PWM控制器芯片。

开关集成电路TL494介绍及其应用TL494是美国德州仪器公司生产的一种电压驱动型脉宽调制控制集成电路，主要应用在各种开关电源中。

本文介绍它与相应的输入、输出电路等一起构成一个单回路控制器。

1、TL494管脚配置及其功能TL494的内部电路由基准电压产生电路、振荡电路、间歇期调整电路、两个误差放大器、脉宽调制比较器以及输出电路等组成。

图1是它的管脚图，其中1、2脚是误差放大器I的同相和反相输入端；3脚是相位校正和增益控制；4脚为间歇期调理，其上加0～3.3V电压时可使截止时间从2%线怀变化到100%；5、6脚分别用于外接振荡电阻和振荡电容；7脚为接地端；8、9脚和11、10脚分别为TL494内部两个末级输出三极管集电极和发射极；12脚为电源供电端；13脚为输出控制端，该脚接地时为并联单端输出方式，接14脚时为推挽输出方式；14脚为5V基准电压输出端，最大输出电流10mA；15、16脚是误差放大器II的反相和同相输入端。

2、回路控制器工作原理回路控制器的方框图如图2所示。

被控制量（如压力、流量、温度等）通过传感器交换为0～5V的电信号，作为闭环回路的反馈信号，通过有源简单二阶低通滤波电路进行平滑、去除杂波干扰后送给TL494的误差放大器I的IN+同相输入端。

设定输入信号是由TL494的5V基准电压源经一精密多圈电位器分压，由电位器动端通过有源简单二阶低通滤波电路接入TL494的误差放大器I的IN-反相输入端。

反馈信号和设定信号通过TL494的误差放大器I进行比较放大，进而控制脉冲宽度，这个脉冲空度变化的输出又经过整流滤波电路及由集成运算放大器构成的隔离放大电路进行平滑和放大处理，输出一个与脉冲宽度成正比的、变化范围为0～10V的直流电压。

这个电压就是所需要的输出控制电压，用它去控制执行电路，及时调整被控制量，使被控制量始终与设定值保持一致，形成闭环单回路控制。

用TL494实现的单回路控制器的电路原理图如图3所示。

TL494中文资料及应用电路TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：TL494主要特征集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

内置误差放大器。

内止5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

TL494外形图TL494引脚图TL494工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

功率输出管Q1和Q2受控于或非门。

当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。

当控制信号增大，输出脉冲的宽度将减小。

参见图2。

TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。

当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。

两个误差放大器具有从-0.3V到（Vcc-2.0）的共模输入范围，这可能从电源的输出电压和电流察觉得到。

误差放大器的输出端常处于高电平，它与脉冲宽度调制器的反相输入端进行“或”运算，正是这种电路结构，放大器只需最小的输出即可支配控制回路。

TL494中文资料1. 简介TL494 是一款集成电路芯片，主要用于开关电源和斩波控制电路。

它采用了 BCD 工艺及扩散抑制技术，可以实现高频斩波控制，提供了多种保护功能和优化的控制特性。

在开关模式电源和直流电源转换器中，TL494可以通过控制开关频率、占空比和参考电压等参数，实现高效率、稳定的电源转换。

本文将介绍 TL494 的基本特性、内部结构和典型应用等内容。

2. 基本特性•工作电压范围：4.5V 至 40V•内部参考电压：5V•输入偏置电流：5mA•最大输出电源电流：200mA•工作温度范围：0°C 至 70°C•内部斜坡调节电路，可实现软启动功能•超宽工作频率范围：100Hz 至 500kHz3. 内部结构TL494 主要由以下功能模块组成：3.1 错误放大器TL494 中包含两个错误放大器，用于比较反馈信号和参考电压，产生 PWM 控制信号，控制开关管的导通时间。

3.2 锁相环 (PLL)TL494 的 PLL 模块用于产生稳定的内部斩波频率。

它通过比较参考电压和反馈信号，生成一个稳定的频率信号，用于控制开关管的导通时间。

3.3 误差放大器误差放大器用于控制 PWM 信号的占空比。

根据反馈信号和参考电压的比较结果，误差放大器会调整PWM 信号的占空比，保持输出电压稳定。

3.4 输出驱动器输出驱动器用于驱动开关管的导通和关断。

它可以根据PWM 信号的控制，实现对开关管的精确控制。

3.5 过流保护电路过流保护电路可以对输出电流进行监测，并在电流超过设定值时，采取相应的保护措施，以保护开关管和负载。

4. 典型应用TL494 的主要应用领域是开关电源和直流电源转换器。

它具有以下优点：•可实现高效率的能量转换，适用于各种功率需求的电源设计•内部集成了多种保护功能，如过流保护、过温保护等，可以有效提高系统的可靠性•具备较高的频率工作范围，可以适应多种应用场景•内部结构复杂，但只需少量外围器件即可实现•提供了丰富的控制接口，便于系统集成和控制最常见的应用包括开关电源、电池充电器和逆变器等。

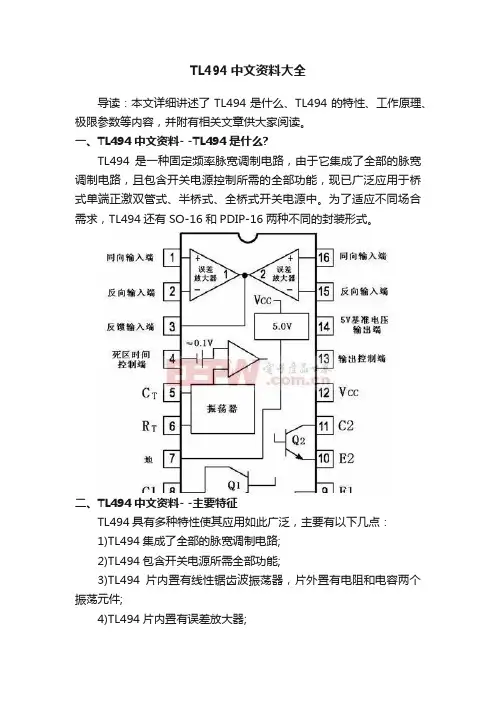

TL494中文资料大全导读：本文详细讲述了TL494是什么、TL494的特性、工作原理、极限参数等内容，并附有相关文章供大家阅读。

一、TL494中文资料- -TL494是什么?TL494是一种固定频率脉宽调制电路，由于它集成了全部的脉宽调制电路，且包含开关电源控制所需的全部功能，现已广泛应用于桥式单端正激双管式、半桥式、全桥式开关电源中。

为了适应不同场合需求，TL494还有SO-16和PDIP-16两种不同的封装形式。

二、TL494中文资料- -主要特征TL494具有多种特性使其应用如此广泛，主要有以下几点：1)TL494集成了全部的脉宽调制电路;2)TL494包含开关电源所需全部功能;3)TL494片内置有线性锯齿波振荡器，片外置有电阻和电容两个振荡元件;4)TL494片内置有误差放大器;5)TL494片内置有5V参考基准电压源;6)TL494片内置有功率晶体管，用以提供500mA的驱动力;7)TL494可调整死区时间;8)TL494具有推拉两种输出方式。

三、TL494中文资料- -工作原理TL494电路图如下图所示，主要由死区时间比较器、脉宽调制比较器、误差放大器、触发器、基准电压发生器等几大部分构成。

输出电容脉冲通过电容上的正极性锯齿波电压和另外2个控制信号进行比较来实现。

只有电容上的正极性锯齿波电压大于控制信号时导通，随着控制信号的增大，输出脉冲宽度将减小。

控制信号由外部输入，分别送往死区时间比较器和误差放大器。

其中，死区时间比较器用于限制最小输出死区时间(约为锯齿波周期的4%)，一旦将死区控制端接固定电压，便可在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器用于协助误差放大器进行输出脉宽的调节，由于误差放大器的输出端经常处于高电平的状态，它与脉冲宽度调制器的反相输入端进行“或”运算，使得误差放大器仅需最小的输出即可支配控制电路。

四、TL494中文资料- -极限参数TL494中文资料相关文章推荐阅读：1、巧用TL494制作PWM多用驱动板2、基于TL494驱动芯片的双管正激小功率电源关键词： TL494 SO-16 TL494中文资料大全加入微信获取电子行业最新资讯搜索微信公众号：电子产品世界或用微信扫描左侧二维码。

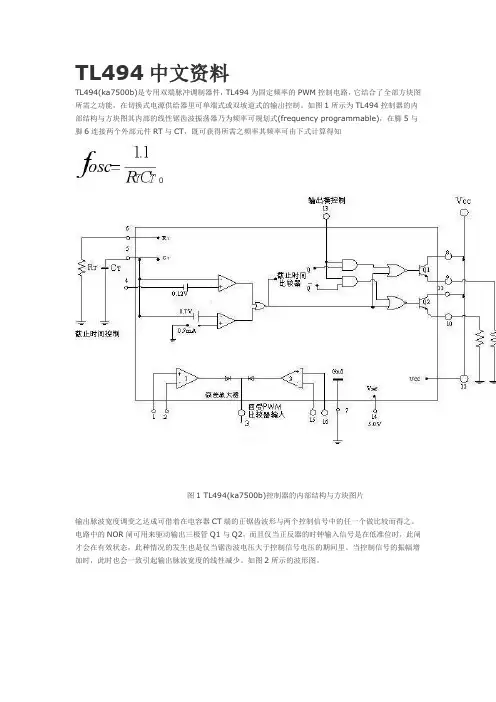

TL494中文资料TL494(ka7500b)是专用双端脉冲调制器件，TL494为固定频率的PWM控制电路，它结合了全部方块图所需之功能，在切换式电源供给器里可单端式或双坡道式的输出控制。

如图1所示为TL494控制器的内部结构与方块图其内部的线性锯齿波振荡器乃为频率可规划式(frequency programmable)，在脚5与脚6连接两个外部元件RT与CT，既可获得所需之频率其频率可由下式计算得知图1 TL494(ka7500b)控制器的内部结构与方块图片输出脉波宽度调变之达成可借着在电容器CT端的正锯齿波形与两个控制信号中的任一个做比较而得之。

电路中的NOR闸可用来驱动输出三极管Q1与Q2，而且仅当正反器的时钟输入信号是在低准位时，此闸才会在有效状态，此种情况的发生也是仅当锯齿波电压大于控制信号电压的期间里。

当控制信号的振幅增加时，此时也会一致引起输出脉波宽度的线性减少。

如图2所示的波形图。

图2 TL494控制器时序波形图外部输入端的控制信号可输入至脚4的截止时间控制端，与脚1、2、15、16误差放大器的输入端，其输入端点的抵补电压为120mV，其可限制输出截止时间至最小值，大约为最初锯齿波周期时间的4%。

当13脚的输出模控制端接地时，可获得96%最大工作周期，而当13脚接制参考电压时，可获得48%最大工作周期。

如果我们在第4脚截止时间控制输入端设定一个固定电压，其范围由0V至3.3V之间，则附加的截止时间一定出现在输出上。

PWM比较器提供一个方法给误差放大器，乃由最大百分比的导通时间来做输出脉波宽度的调整，此乃借着设定截止时间控制输入端降至零电位，而此时再回授输入脚的电压变化可由0.5V至3.5V之间，此二个误差放大器有其模态(common-mode)输入范围由-0.3V至(Vcc-2)V，而且可用来检知电源供给器的输出电压与电流。

误差放大器的输出会处于高主动状态，而且在PWM比较器的非反相输入端与其误差放大器输出乃为或闸(OR)运算结合，依此电路结构，放大器需要最小输出导通时间，此乃抑制回路的控制，通常第一个误差放大器都使用参考电压和稳压输出的电压做比较，其环路增益可依靠回授来控制。

1、TL494的特点与功能TL494是美国德州仪器公司生产的电压驱动型脉宽调制器，可显示器、计算机等系统电路中作为开关电源电路，TL494的输出三极管可接成共发射极及射极跟随器两种方式，因而可以选择双端推挽输出或单端输出方式，在推挽输出方式时，它的两路驱动脉冲相差180度，而在单端方式时，其两路驱动脉冲为同频同相。

TL494的内部功能框图如图1所示。

其引脚功能如下：1、2脚分别为误差比较放大器的同相输入端和反相输入端。

3脚为控制比较放大器和误差比较放大器的公共输出端，输出时表现为或输出控制特性，也就是就在两个放大器中，输出幅度大者起作用。

当3脚的电平变高时，TL494送出的驱动脉冲宽度变窄，当3脚电平低时，驱动脉冲宽度变宽。

4脚为死区电平控制端，从4脚加入死区控制电压可对驱动脉冲的最大宽度进行控制，使其不超过180度，这样可以保护开关电源电路中的三极管。

5、6脚分别用于外接振荡电阻和电容。

7脚为接地端。

8、9脚和11、12脚分别为TL494内容末级两个输出三极管的集电极和发射极。

12脚为电源供电端。

13脚为功能控制端。

14脚为内部5V基准电压输出端。

15、16脚分别为控制比较放大器的反相输入端和同相输入端。

2、应用电路图2是由TL494组成的计算机开关电源电路（只画出了脉宽控制振荡电路），图中的TL494工作在推挽输出方式，并接成共发射极形式，由8脚和11脚输出的脉冲信号T2耦合主开关三极管VT1和VT2，可使它们处于它激振荡状态。

图3是由TL494组成的直流日光灯电子镇流器电路，采用推挽输出方式并接成射极跟随器形式。

由9脚和10脚输出的脉冲先输入至NE556电路的12、8和2、6脚，再由NE556电路的5、9脚输出脉冲信号来驱动VT1和VT2两个CMOS 场效应管。

TL494PULSE-WIDTH-MODULATION CONTROL CIRCUITSFEATURES· Complete PWM Power-Control Circuitry· Uncommitted Outputs for 200-mA Sink or Source Current· Output Control Selects Single-Ended or Push-Pull Operation· Internal Circuitry Prohibits Double Pulse at Either Output· Variable Dead Time Provides Control Over Total Range· Internal Regulator Provides a Stable 5-V Reference Supply With 5% Tolerance· Circuit Architecture Allows Easy SynchronizationDESCRIPTIONThe TL494 incorporates all the functions required in the construction of a pulse-width-modulation (PWM) control circuit on a single chip. Designed primarily for power-supply control, this device offers the flexibility to tailor the power-supply control circuitry to a specific application.The TL494 contains two error amplifiers, an on-chip adjustable oscillator, a dead-time control (DTC) comparator, a pulse-steering control flip-flop, a 5-V, 5%-precision regulator, and output-control circuits.The error amplifiers exhibit a common-mode voltage range from –0.3 V to VCC –2 V. The dead-time control comparator has a fixed offset that provides approximately 5% dead time. The on-chip oscillator can be bypassed by terminating RT to the reference output and providing a sawtooth input to CT, or it can drive the common circuits in synchronous multiple-rail power supplies.The uncommitted output transistors provide either common-emitter or emitter-follower output capability. The TL494 provides for push-pull or single-ended output operation, which can be selected through the output-control function. The architecture of this device prohibits the possibility of either output being pulsed twice during push-pull operation.The TL494C is characterized for operation from 0°C to 70°C. The TL494I is characterized for operation from –40°C to 85°C.Electrical Characteristicsover recommended operating free-air temperature range, V cc =15V, f =10kHz(unless otherwise noted)APPLICATIONS INFORMATION DescriptionThe TL494 is a fixed –frequency pulse width modulation control circuit, incorporating the primary building blocks required for the control of a switching power supply. (See Figure 1.) An internal –linear sawtooth oscillator is frequency –programmable by two external components, RT and CT. The approximate oscillator frequency is determined by:f osc =TT C R ∙1.1 Output pulse width modulation is accomplished by comparison of the positive sawtooth waveformacross capacitor CT to either of two control signals. The NOR gates,which drive output transistors Q1 and Q2, are enabled only when the flip–flop clock–input line is in its low state. This happens only during that portion of time when the sawtooth voltage is greater than the control signals. Therefore, an increase in control–signal amplitude causes a corresponding linear decrease of output pulse width. (Refer to the Timing Diagram shown in Figure 2.)The control signals are external inputs that can be fed into the deadtime control, the error amplifier inputs, or the feedback input. The deadtime control comparator has an effective 120 mV input offset which limits the minimum output deadtime to approximately the first 4% of the sawtooth–cycle time. This would result in a maximum duty cycle on a given output of 96% with the output control grounded, and 48% with it connected to the reference line. Additional deadtime may be imposed on the output by setting the deadtime–control input to a fixed voltage, ranging between 0 V to 3.3 V.The pulse width modulator comparator provides a means for the error amplifiers to adjust the output pulse width from the maximum percent on–time, established by the deadtime control input, down to zero, as the voltage at the feedback pin varies from 0.5 V to 3.5 V. Both error amplifiers have a common mode input range from –0.3 V to (VCC –2V), and may be used to sense power–supply output voltage and current. The error–amplifier outputs are active high and are ORed together at the noninverting input of the pulse–width modulator comparator. With this configuration, the amplifier that demands minimum output on time, dominates control of the loop. When capacitor CT is discharged, a positive pulse is generated on the output of the deadtime comparator, which clocks the pulse–steering flip–flop and inhibits the output transistors, Q1 and Q2. With the output–control connected to the reference line, the pulse–steering flip–flop directs the modulated pulses to each of the two output transistors alternately for push–pull operation. The output frequency is equal to half that of the oscillator. Output drive can also be taken from Q1 or Q2, when single–ended operation with a maximum on–time of less than 50% is required. This is desirable when the output transformer has a ringback winding with a catch diode used for snubbing. When higher output–drive currents are required for single–ended operation, Q1 and Q2 may be connected in parallel, and the output–mode pin must be tied to ground to disable the flip–flop. The output frequency will now be equal to that of the oscillator.The TL494 has an internal 5.0 V reference capable of sourcing up to 10 mA of load current for external bias circuits.The reference has an internal accuracy of ±5.0% with a typical thermal drift of less than 50 mV over an operating temperature range of 0° to 70°C.TL494 脉宽调制控制电路特征完整的PWM(脉宽调制)电路有200mA不受限制的输出电流下降和输入电流下降输出可控，可选择单端或是推拉操作内部电流禁止在任意管脚输出双脉冲在所有范围内能够调整死区时间内部带5V参考电压，有5％的误差电路结构允许简单的同步说明TL494芯片集合了PWM所需的所有的控制电路。

tl494应用电路讲解TL494是功能非常完善的PW\1驱动电路，对于一般的应用已经绰绰有余了•本文将简单的说说两种应用电路•大家可以对照电路自己选简单应用或带保护功能的应用方案.没标注功率的电阻,均为1/4WMCT=0.65uF . RT=10kOf=1.U13*10* -3*10* 10A3*10A -6 =73.3KHz aCT=0.O22uF . RT=10kOf=l.l/2J,10A-3,10,10A3,10A-6=50KHzTL494应用电路这个算是最简单的应用了：屏蔽了两个误差放大器的功能•但缓启动，死区功能还是保留的. 一般应用效率最高，非常稳定.1:按手册要求两个误差放大器屛蔽的话要求误差放大器输入端正极要求接地（图中1 脚和16脚通过1K的电阻接地了），误差放大器输入端负极要求接高电位（2脚和15脚是接入了 14脚的5V基准端了）.注意下TL494的14脚是个5V输出的精密稳压电源，好多应用都是从这个基准端取样的.这样TL494的1脚2脚15脚16脚再加上3脚（3脚是两个误差放大器的输出汇总端，因为屏蔽了两个误差放大器就不去考虑3脚了）的功能就不去用它了.2：TL494的4脚是死区控制端，电压输入0-4V的话可使占空比从最大到关闭是为止（45%-0%）.4脚直接接地的话占空比是最大了（不过放心厂家已经在集成电路部做好了合适的死区电路,4脚就是直接接地也留有死区）.在上图种就是利用4脚接入C1和R1的中间，电容正极接14脚的5V基准电位，通过R1给电容充电，这样开机后4脚开始是5V的电位到电容充满电后4脚变0V（真好完成占空比从0%到最大）整个缓启动的时间长短就C1和R1的时间常数决定（加大电阻或电容缓启动时间变长反之就短了）.3:5脚6脚是决定振荡频率的，公式是F=l. 1/（R*C）注意下整个频率算出来是单端应用的频率，如果推挽应用的话还要除以二.这里一起把TL494单端应用和推挽应用的方式也讲页脚下:TL494的13脚决定了工作方式.13脚接地的话是单端应用如果接14脚5V 辙出端就是推 挽应用了.上图接的是14脚就是推挽应用.4：TL494的7脚是电源地，12脚是正极电源输入端接7-40V 均可.5：TL494的8脚,9脚，10脚，11脚是部的三极管输出脚，因为TL494的输出电流比较 大，驱动场管的话直接加外接释放管后就可以驱动比较大电流的场管了，所以像上图那样做 几百到上千瓦功率均可.这样TL494的最简单的应用电路就讲完了，搭这个电路才几个元件.但主要的功能 已经都涵盖了.明天接着说TL494两个误差放大器的应用使TL494能完成限流，稳压和防反 接功能. 接着看下面的图：TL494应用电路 这是个带稳压和限流的图纸，只是在第一幅图上增加了两个两个误差放大器的应用（一个限 流保护用，一个稳压用）・TL494两个误差放大器允许独立使用，但独立使用时要和11494的3 脚接好RC 网络，上图中的c6和c7就起这个作用. 1：上图中稳压功能的实现是利用其中一个误差放大器的1脚和2脚实现的（两个 误差放大器可以互换使用）.因为误差放大器的2脚是通过R3接入TL494的14脚（5Y 基准 电压端）那么2脚电位就固定在5V 了，那么1脚电位也必须要5V 保持稳定状态.上图中WR1 就是根据设定高压输出电压的需要，电阻分压后微调分压使TL494的1脚保持5V 电位.这样 输出电压出现变化时必然使TL494的1脚电位发生变化，1脚的电位微小变化就使误差放大 器控制PWM 自动调整脉宽，在线性围把TL494的1脚拉回到5V （也就是高压回到原先设定的页脚 电压上），这样就完成稳压的要求了.2：限流保护功能的实现.上图中基准电压通过R4和分压，使15脚的电位在 （5V*R6）12VO-•IN2pQOK -IH2 IC12OA6OV• +卜秽H 卜819-OO25W 】（）（）"稳圧逆变电源'血Q 双也原变压器 OAC220V OAQ2QV 25 TL494 PWN C71030K:aios 3 22uH2OA RIO m vcc 8» ^MOOiintV J/R4二0.4v・但另一个误差放大器因为16脚接地了 .这路误差放大器在核定的电流工作时不起作用.只有当上图的取样电阻R10电流到20A时,R10的左端电位相对地电位变成 20A*0. 02欧姆=-0. 4V.这时TL494的15脚电位就升高到和16脚电位相同（同时变0伏）误差放大器开始工作，如果R10±的电流继续增加就通过PUM减少占空比直到完全关闭输出，正常工作的条件必须维持15脚的电位大于0伏.这样两个误差放大器分别完成了过流和稳压功能•保证了电路的安全稳定状态.自己可以按自己手头的元件通过调整R3.R4.R6.R10,和TL494 一脚的分压电阻设定自己需要的高压和设定的保护电流（只需计算到上面的两个公式就行了）.另外TL494的误差端有非常高的阻抗和灵敏度（只要误差端输入相差几个就可以使脉宽从0%变化到 45%）,误差辙入端的电阻可以大围的选择.接着讲取样电阻R10的代替，这个电阻比较难找（不过电瓶车电机控制器上基本都带有一个这样的电阻，直径1. 5MM长15MM左右，阻值在0.01欧姆左右）.应用场管驱动的功率电路中防止电源反接是非常重要的一环.现在的场管只要是低耐压的阻都很小.这是网上下的一幅截图，设计的比较巧妙：TL494应用电路R3提供场管的开启电压,R4和C1起到电流缓冲作用.网上介绍很多了，电瓶输入电压接反的话几乎不会有电流通过.接入正确的话，等效一个小阻的电阻串联其中.阻由所选的场管决定，比如IRF3025是0. 008欧姆两个并联就等效一个0. 004欧姆的电阻了 .将这个电路的 S. D两极代替电阻R10这样就变成限流100A的电路了.考虑不需要这么大的电流就把R4和R6的分压取在0. 2V, （4. 7k和220）这样限制电流在50A左右.实际做二图时,L1可以取消，并且在电瓶正负极可以不接滤波电容，有极性的电解万一反接还是要爆的，但R10后必须按10A电流并一个2000UF的电解的要求并些高频电解（细高形状的电解）.第二图只要1脚直接接地就变成开环应用电路了（最大脈宽工作）.附个PCB的图样尺寸35X35MM：页脚TL494应用电路（20和19两个焊盘要连接起来）接下来会继续介绍第二图高压隔离的光电稳压应用•最终让高压稳定在数百至上千伏, 整机的空载电流70MA左右.续：前辈“思思”发过SG3525高压光电隔离稳压的图.其实这种稳压已经可以很好的满足PWM的稳压要求了•我前面提到过TL494的误差端是非常灵敏的，如果所有元件都工作在线性状态，误差端只要检测到几MV到数10MV的变化，就可以控制输出高压从0V变化到最高电压.简单应用是：利用高压直接串联电阻使光耦发射端工作在合适的线性电流围就可以在光耦接受端取到合适的反馈电压供误差端比较了.有点麻烦的是，输出端电压如果不高的话相对电压变化反应迅速些，并且串联光耦的电阻也不必消耗很大的功耗（一般的光耦必须在数MA到数10MA才会进入线性态）.假如在比较高的输出电压下还是用电阻限流的话哪限流电阻上消耗功率会比较大（输出lOOOv,光耦电流3MA 就的3W 左右了）.解决的途径有好多种可以用晶体管基极取样驱动光耦.也可以用常用的TL431比较输入端取样驱动光耦.这样高压端只要输入几UA或几十UA就可以了.续：下面这部分就笼统的解说下,PUM电路稳压比较麻烦.一般原则能不用就不用，要用的话可以采取下面的方案：TL431和PC817的应用在网上介绍的比较详细•对于特别高的电压取样，可以把TL431的输入端（1脚）分压取样和TL431阴极（3脚）光耦驱动端的供电分开页脚处理（这里另加个隔离的12V绕组简单稳压供电）.取样端地和12V绕组共地接TL431的阳极（2脚）•通过光耦隔离的信号变化反馈给TL494的稳压误差端就完成隔离稳压功能了.我自己的稳压反馈处理是没用到TL494的误差输入端，而是利用TL494的3脚处理PWM的. 因为有资料查到用3脚处理稳压反馈信号比误差端处理更稳定.下面有好多朋友搭电路会碰到各种奇怪的问题，简单说下注意的地方：一:TL494电源滤波很重要，二：尽量和功率地分开走线.TL494的地线走线最好也是以下列方法走线8550地- TL494地（7脚）-振荡地-误差地这么走线.另外驱动功率场管的连线越短越好•做好这些细节一般就不会出什么问题了•如果还出现推挽两边发热不一致就是变压器没绕好.关注下84帖，在三脚上加个接地电容试下容量0. 1U就行了.有这个电容似乎能大大改善波形. 页脚。

TL494常应用于电源电路当中,在本站的文章中,除了本文TL494中文资料及应用电路,还有一个电路是应用了TL494资料的,具体的电路图,请参考本站文章:200W的ATX电源线路图,本文已经提供了比较丰富的TL494中文资料了TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：TL494主要特征集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

内置误差放大器。

内止5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

TL494外形图TL494引脚图TL494工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

功率输出管Q1和Q2受控于或非门。

当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。

当控制信号增大，输出脉冲的宽度将减小。

参见图2。

TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。

当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。

TL494是美国德州仪器公司生产的一种电压驱动型脉宽调制控制集成电路，主要应用在各种开关电源中。

本文介绍它与相应的输入、输出电路等一起构成一个单回路控制器。

开关集成电路TL494内部原理图:1、TL494管脚配置及其功能TL494的内部电路由基准电压产生电路、振荡电路、间歇期调整电路、两个误差放大器、脉宽调制比较器以及输出电路等组成。

图1是它的管脚图，其中1、2脚是误差放大器I的同相和反相输入端；3脚是相位校正和增益控制；4脚为间歇期调理，其上加0～3.3V电压时可使截止时间从2%线怀变化到100%；5、6脚分别用于外接振荡电阻和振荡电容；7脚为接地端；8、9脚和11、10脚分别为TL494内部两个末级输出三极管集电极和发射极；12脚为电源供电端；13脚为输出控制端，该脚接地时为并联单端输出方式，接14脚时为推挽输出方式；14脚为5V基准电压输出端，最大输出电流10mA；15、16脚是误差放大器II的反相和同相输入端。

2、回路控制器工作原理回路控制器的方框图如图2所示。

被控制量（如压力、流量、温度等）通过传感器交换为0～5V的电信号，作为闭环回路的反馈信号，通过有源简单二阶低通滤波电路进行平滑、去除杂波干扰后送给TL494的误差放大器I的IN+同相输入端。

设定输入信号是由TL494的5V基准电压源经一精密多圈电位器分压，由电位器动端通过有源简单二阶低通滤波电路接入TL494的误差放大器I的IN-反相输入端。

反馈信号和设定信号通过TL494的误差放大器I进行比较放大，进而控制脉冲宽度，这个脉冲空度变化的输出又经过整流滤波电路及由集成运算放大器构成的隔离放大电路进行平滑和放大处理，输出一个与脉冲宽度成正比的、变化范围为0～10V的直流电压。

这个电压就是所需要的输出控制电压，用它去控制执行电路，及时调整被控制量，使被控制量始终与设定值保持一致，形成闭环单回路控制。

用TL494实现的单回路控制器的电路原理图如图3所示。
