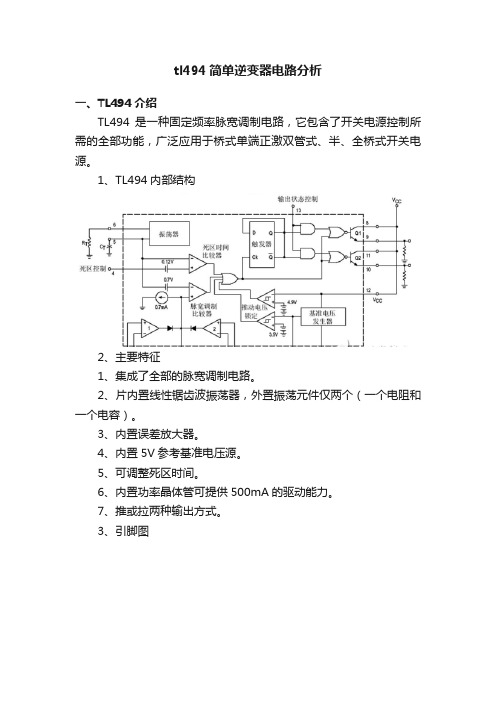

tl494简单逆变器电路分析一、TL494介绍TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于桥式单端正激双管式、半、全桥式开关电源。

1、TL494内部结构2、主要特征1、集成了全部的脉宽调制电路。

2、片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

3、内置误差放大器。

4、内置5V参考基准电压源。

5、可调整死区时间。

6、内置功率晶体管可提供500mA的驱动能力。

7、推或拉两种输出方式。

3、引脚图二、经典tl494逆变应用1、应用一这个算是最简单的应用了：屏蔽了两个误差放大器的功能，但缓启动，死区功能还是保留的。

一般应用效率最高，非常稳定。

1：按手册要求两个误差放大器屏蔽的话要求误差放大器输入端正极要求接地（图中1脚和16脚通过1K的电阻接地了），误差放大器输入端负极要求接高电位（2脚和15脚是接入了14脚的5V基准端了）。

注意下TL494的14脚是个5V输出的精密稳压电源，好多应用都是从这个基准端取样的。

这样TL494的1脚2脚15脚16脚再加上3脚（3脚是两个误差放大器的输出汇总端，因为屏蔽了两个误差放大器就不去考虑3脚了）的功能就不去用它了。

2:TL494的4脚是死区控制端，电压输入0-4V的话可使占空比从最大到关闭是为止（45%-0%）.4脚直接接地的话占空比是最大了（不过放心厂家已经在集成电路内部做好了合适的死区电路，4脚就是直接接地也留有死区）。

在上图种就是利用4脚接入C1和R1的中间，电容正极接14脚的5V基准电位，通过R1给电容充电，这样开机后4脚开始是5V的电位到电容充满电后4脚变0V（真好完成占空比从0%到最大）整个缓启动的时间长短就C1和R1的时间常数决定（加大电阻或电容缓启动时间变长反之就短了）。

3:5脚6脚是决定振荡频率的，公式是F=1.1/（R*C）注意下整个频率算出来是单端应用的频率，如果推挽应用的话还要除以二。

这里一起把TL494单端应用和推挽应用的方式也讲下：TL494的13脚决定了工作方式，13脚接地的话是单端应用如果接14脚5V输出端就是推挽应用了。

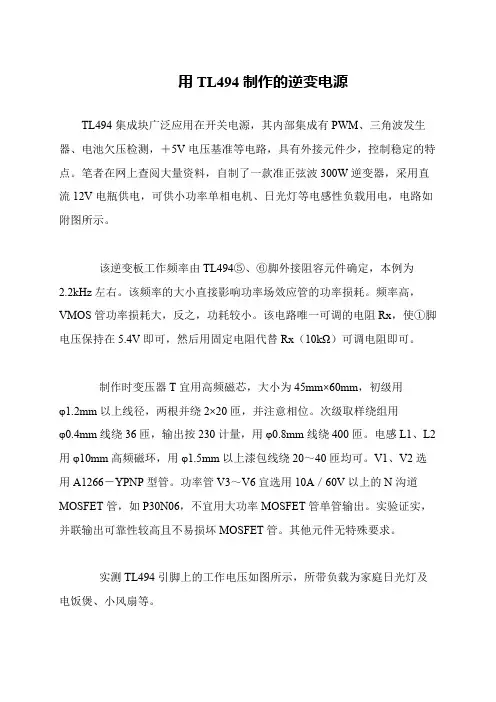

用TL494制作的逆变电源
TL494集成块广泛应用在开关电源，其内部集成有PWM、三角波发生器、电池欠压检测，＋5V电压基准等电路，具有外接元件少，控制稳定的特点。

笔者在网上查阅大量资料，自制了一款准正弦波300W逆变器，采用直流12V电瓶供电，可供小功率单相电机、日光灯等电感性负载用电，电路如附图所示。

该逆变板工作频率由TL494⑤、⑥脚外接阻容元件确定，本例为
2.2kHz左右。

该频率的大小直接影响功率场效应管的功率损耗。

频率高，VMOS管功率损耗大，反之，功耗较小。

该电路唯一可调的电阻Rx，使①脚电压保持在5.4V即可，然后用固定电阻代替Rx（10kΩ）可调电阻即可。

制作时变压器T宜用高频磁芯，大小为45mm×60mm，初级用
φ1.2mm以上线径，两根并绕2×20匝，并注意相位。

次级取样绕组用
φ0.4mm线绕36匝，输出按230计量，用φ0.8mm线绕400匝。

电感L1、L2用φ10mm高频磁环，用φ1.5mm以上漆包线绕20～40匝均可。

V1、V2选用A1266－YPNP型管。

功率管V3～V6宜选用10A／60V以上的N沟道MOSFET管，如P30N06，不宜用大功率MOSFET管单管输出。

实验证实，并联输出可靠性较高且不易损坏MOSFET管。

其他元件无特殊要求。

实测TL494引脚上的工作电压如图所示，所带负载为家庭日光灯及电饭煲、小风扇等。

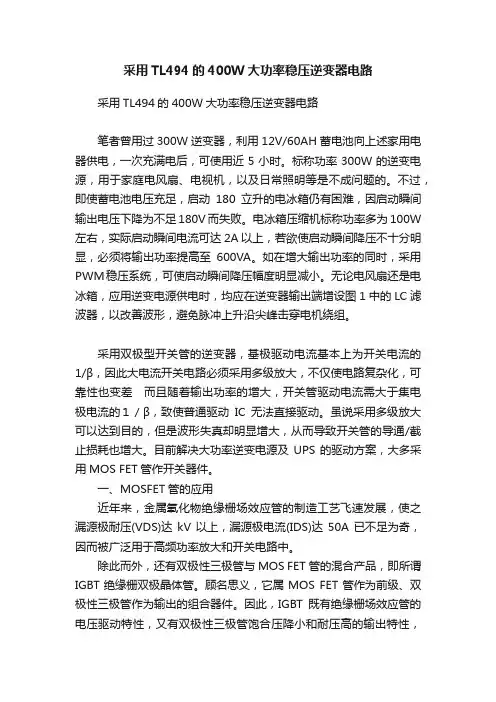

采用TL494的400W大功率稳压逆变器电路采用TL494的400W大功率稳压逆变器电路笔者曾用过300W逆变器，利用12V/60AH蓄电池向上述家用电器供电，一次充满电后，可使用近5小时。

标称功率300W的逆变电源，用于家庭电风扇、电视机，以及日常照明等是不成问题的。

不过，即使蓄电池电压充足，启动180立升的电冰箱仍有困难，因启动瞬间输出电压下降为不足180V而失败。

电冰箱压缩机标称功率多为100W 左右，实际启动瞬间电流可达2A以上，若欲使启动瞬间降压不十分明显，必须将输出功率提高至600VA。

如在增大输出功率的同时，采用PWM稳压系统，可使启动瞬间降压幅度明显减小。

无论电风扇还是电冰箱，应用逆变电源供电时，均应在逆变器输出端增设图1中的LC滤波器，以改善波形，避免脉冲上升沿尖峰击穿电机绕组。

采用双极型开关管的逆变器，基极驱动电流基本上为开关电流的1/β，因此大电流开关电路必须采用多级放大，不仅使电路复杂化，可靠性也变差而且随着输出功率的增大，开关管驱动电流需大于集电极电流的１／β，致使普通驱动IC无法直接驱动。

虽说采用多级放大可以达到目的，但是波形失真却明显增大，从而导致开关管的导通/截止损耗也增大。

目前解决大功率逆变电源及UPS的驱动方案，大多采用MOS FET管作开关器件。

一、MOSFET管的应用近年来，金属氧化物绝缘栅场效应管的制造工艺飞速发展，使之漏源极耐压(VDS)达kV以上，漏源极电流(IDS)达50A已不足为奇，因而被广泛用于高频功率放大和开关电路中。

除此而外，还有双极性三极管与MOS FET管的混合产品，即所谓IGBT绝缘栅双极晶体管。

顾名思义，它属MOS FET管作为前级、双极性三极管作为输出的组合器件。

因此，IGBT既有绝缘栅场效应管的电压驱动特性，又有双极性三极管饱合压降小和耐压高的输出特性，其关断时间达到0.4μs以下，VCEO达到1.8kV，ICM达到100A的水平，目前常用于电机变频调速、大功率逆变器和开关电源等电路中。

tl494电路原理TL494电路原理TL494是一种常用的PWM控制器集成电路，广泛应用于开关电源、电机驱动、逆变器等领域。

它采用了双比较器、误差放大器、频率振荡器以及PWM控制逻辑电路等功能模块，能够实现高精度的脉宽调制控制。

一、双比较器TL494内部集成了两个比较器，分别用于比较误差放大器的输出电压与两个参考电压。

其中一个比较器用于产生PWM信号的占空比控制，另一个比较器则用于产生PWM信号的频率控制。

在PWM控制器工作过程中，误差放大器的输出电压与参考电压进行比较，根据比较结果控制PWM信号的占空比和频率，从而实现对输出电压的精确调节。

二、误差放大器误差放大器是TL494电路中的一个重要组成部分，用于将输出电压与参考电压进行比较，并产生一个误差电压。

误差放大器会不断调整PWM信号的占空比和频率，使得误差电压趋近于零，从而实现对输出电压的稳定控制。

三、频率振荡器频率振荡器是TL494电路中的另一个重要模块，用于产生PWM信号的频率。

频率振荡器内部采用了电流源、电容和电阻等元件，通过控制电流源的大小以及电容和电阻的数值，可以调节频率振荡器的工作频率。

频率振荡器的输出信号经过一个除频电路进行分频，然后与误差放大器的输出电压进行比较，从而实现对PWM信号的频率调节。

四、PWM控制逻辑电路PWM控制逻辑电路是TL494电路的核心部分，它通过将误差放大器的输出电压与两个参考电压进行比较，控制PWM信号的占空比和频率，从而实现对输出电压的精确调节。

PWM控制逻辑电路内部采用了多个比较器、锁存器和逻辑门等元件，通过这些元件的组合和控制，可以实现对PWM信号的精确调控，从而实现对输出电压的稳定控制。

总结TL494电路原理的核心是通过双比较器、误差放大器、频率振荡器以及PWM控制逻辑电路等功能模块的协同工作，实现对输出电压的精确调节。

在实际应用中，我们可以根据具体需求调整参考电压、控制电路参数以及外部元件的数值，从而实现对输出电压的稳定控制。

tl494电源工作原理TL494是一种常用的开关电源集成芯片，广泛应用于各种直流电源中。

它具有较高的转换效率、较低的功耗和噪声、易于控制等优点。

本篇文章将介绍TL494电源芯片的工作原理、内部结构、外部电路以及应用和注意事项。

一、工作原理TL494芯片是一种可调频的DC-DC转换器，其工作原理是将输入的交流电压通过变压、整流和滤波电路转换为直流电压，并通过控制电路进行调节和控制。

1. 输入与输出TL494芯片的输入为交流电源，输出为稳定的直流电压。

输入电压经过变压和整流后，通过滤波电路输出纹波较小的直流电压，即为芯片的输出电压。

2. 内部结构TL494芯片主要由三个部分组成：控制电路、驱动电路和开关管。

控制电路负责调节输出电压和频率，驱动电路将控制信号放大，驱动开关管进行开关动作，从而调节输出电压。

3. 工作过程TL494芯片的工作过程可以分为三个阶段：启动阶段、稳压阶段和停机阶段。

在启动阶段，芯片通过自举电路启动；在稳压阶段，控制电路通过检测输出电压，调节开关管的开关频率，保持输出电压稳定；在停机阶段，开关管关闭，芯片进入待机状态。

二、内部结构图与外部电路1. 内部结构图TL494芯片的内部结构图如图1所示。

控制电路、驱动电路和开关管集成在芯片内部，外部需要通过连接线进行连接。

2. 外部电路TL494芯片的外部电路包括输入滤波电路、反馈电路、驱动电路和控制电路板等。

输入滤波电路用于抑制交流电源的干扰；反馈电路用于检测输出电压，并将其反馈给控制电路；驱动电路将控制信号放大，驱动开关管进行开关动作；控制电路板则负责调节输出电压和频率。

三、应用与注意事项1. 应用TL494芯片广泛应用于各种直流电源中，如充电器、适配器、电源模块等。

它可以通过调节开关管的开关频率和占空比，实现输出电压的调节和控制。

2. 注意事项在使用TL494芯片时，需要注意以下几点：（1）选择合适的滤波电容和电感，以抑制输出纹波和提高输出稳定性；（2）确保输入电源的稳定性，避免电压波动和干扰；（3）正确连接芯片的外部电路和组件，确保电路的正确匹配和稳定工作；（4）注意控制电路的电压和电流限制，避免过载和短路；（5）定期检查和控制电路的参数和性能，确保电源的正常工作。

TL494⼯作原理图解TL494⼯作原理图解（引脚功能_内部结构_参数及开关电源电路）⼀、TL494介绍TL494是⼀种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，⼴泛应⽤于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：TL494主要特征：1．具有两个完整的脉宽调制控制电路，是PWM芯⽚。

2．两个误差放⼤器。

⼀个⽤于反馈控制，⼀个可以定义为过流保护等保护控制。

3．带5VDC基准电源。

4．死区时间可以调节。

5．输出级电流500mA。

6．输出控制可以⽤于推挽、半桥或单端控制。

7．具备⽋压封锁功能?主要特征具体分析：1．振荡器：提供开关电源必须的振荡控制信号，频率由外部RT、CT决定。

这两个元件接在对应端与地之间。

取值范围：RT：5-100k，CT：0.001-0.1uF。

形成的信号为锯齿波。

最⼤频率可以达到500kHz。

2．死区时间⽐较器：这⼀部分⽤于通过0-4VDC电压来调整占空⽐。

当4脚预加电压抬⾼时，与振荡锯齿波⽐较的结果，将使得D触发器CK端保持⾼电平的时间加宽。

该电平同时经过反相，使输出晶体管基极为低，锁死输出。

4脚电位越⾼，死区时间越宽，占空⽐越⼩。

由于预加了0.12VDC，所以，限制了死区时间最⼩不能⼩于4%，即单管⼯作时最⼤占空⽐96%，推挽输出时最⼤占空⽐为48%。

3．PWM⽐较器及其调节过程：由两个误差放⼤器输出及3脚（PWM ⽐较输⼊）控制。

当3端电压加到3.5VDC时，基本可以使占空⽐达到0，作⽤和4脚类似。

但此脚真正的作⽤是外接RC⽹络，⽤做误差放⼤器的相位补偿。

常规情况下，在误差放⼤器输出抬⾼时，增加死区时间，缩⼩占空⽐；反之，占空⽐增加。

作⽤过程和4脚的死区控制相同，从⽽实现反馈的PWM调节。

0.7VDC的电压垫⾼了锯齿波，使得PWM调节后的死区时间相对变窄。

如果把3脚⽐做4脚，则PWM⽐较器的作⽤波形和图4-9类似。

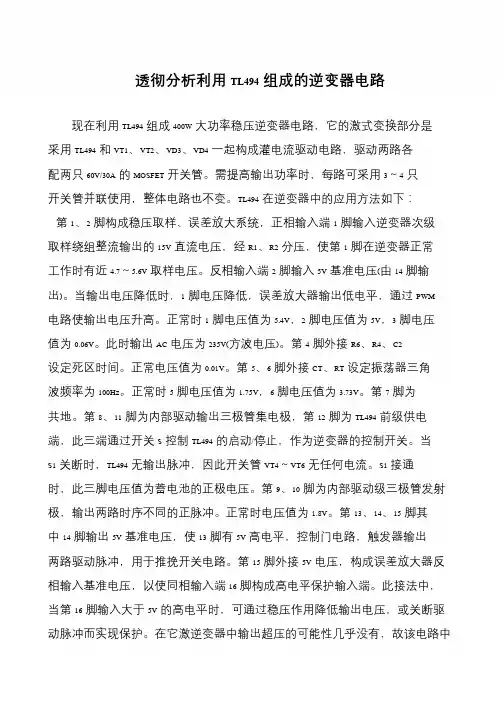

透彻分析利用TL494组成的逆变器电路现在利用TL494组成400W大功率稳压逆变器电路，它的激式变换部分是采用TL494和VT1、VT2、VD3、VD4一起构成灌电流驱动电路，驱动两路各配两只60V/30A的MOSFET开关管。

需提高输出功率时，每路可采用3～4只开关管并联使用，整体电路也不变。

TL494在逆变器中的应用方法如下：第1、2脚构成稳压取样、误差放大系统，正相输入端1脚输入逆变器次级取样绕组整流输出的15V直流电压，经R1、R2分压，使第1脚在逆变器正常工作时有近4.7～5.6V取样电压。

反相输入端2脚输入5V基准电压(由14脚输出)。

当输出电压降低时，1脚电压降低，误差放大器输出低电平，通过PWM 电路使输出电压升高。

正常时1脚电压值为5.4V，2脚电压值为5V，3脚电压值为0.06V。

此时输出AC电压为235V(方波电压)。

第4脚外接R6、R4、C2 设定死区时间。

正常电压值为0.01V。

第5、6脚外接CT、RT设定振荡器三角波频率为100Hz。

正常时5脚电压值为1.75V，6脚电压值为3.73V。

第7脚为共地。

第8、11脚为内部驱动输出三极管集电极，第12脚为TL494前级供电端，此三端通过开关S控制TL494的启动/停止，作为逆变器的控制开关。

当S1关断时，TL494无输出脉冲，因此开关管VT4～VT6无任何电流。

S1接通时，此三脚电压值为蓄电池的正极电压。

第9、10脚为内部驱动级三极管发射极，输出两路时序不同的正脉冲。

正常时电压值为1.8V。

第13、14、15脚其中14脚输出5V基准电压，使13脚有5V高电平，控制门电路，触发器输出两路驱动脉冲，用于推挽开关电路。

第15脚外接5V电压，构成误差放大器反相输入基准电压，以使同相输入端16脚构成高电平保护输入端。

此接法中，当第16脚输入大于5V的高电平时，可通过稳压作用降低输出电压，或关断驱动脉冲而实现保护。

在它激逆变器中输出超压的可能性几乎没有，故该电路中。

TL494正弦波逆变电源设计2第一篇：TL494正弦波逆变电源设计21.TL494正弦波逆变电源设计1.1 概述：TL494本身就是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管室、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

次课程设计我所设计的是TL494正弦波逆变电路，其电路的主要功能是：1）逆变就是将直流变为交流。

由波形发生器产生50Hz、幅度可变的正弦波，与锯齿波比较后，再通过PWM电路，输出SPWM波，经过驱动电路逆变电路，再经过高频变压器与滤波电路输出50Hz的正弦波。

2）电路由主电路与控制电路组成，主电路主要环节：高频逆变电路、滤波环节。

控制电路主要环节：正弦信号发生电路、脉宽调制PWM、电压电流检测单元、驱动电路。

3）功率变换电路中的高频开关器件采用IGBT或MOSFET。

4）系统具有完善的保护这是本次课程设计中要设计的电路的概况，其实总的来说用TL494为主要元件实现的正弦波逆变电路控制器具有构思新颖、电路简单、成本低廉以及控制过程稳定等特点，在很多工业控制场合可获得广泛的应用。

~~ 1.2 系统总体方案的确定：通过对设计内容和设计要求的具体分析，我把电路分别设计成两部分：一是主电路，即是采用高频逆变电路和高频变压器的组合来实现，其中的滤波电路则是采用的线路滤波的方式，高频逆变电路由于其要求的特殊性我采用了电压型半桥逆变电路和高频开关IGBT相连接的方法，并且和高频变压器的组合可以高效的实现直流电向交流电的逆变过程。

第二部分控制电路，当然是采用集成芯片TL494来实现，主要原因在于主电路的电流逆变过程中控制电路各单元的复杂性，而TL494本身包含了开关电路控制所需的全部功能和全部脉宽调制电路，同时片内置有线性误差放大器和其他驱动电路等，因此便可以同时实现：正弦信号发生单元、脉宽调制PWM单元、电压电流检测单元和驱动电路单元。

TL494逆变器电路原理详解1. 什么是TL494逆变器电路？TL494逆变器电路是一种基于TL494芯片设计的直流-交流（DC-AC）逆变器电路。

TL494芯片是一种集成电路，通常用于开关模式电源供应器和调制解调器应用中。

在逆变器电路中，它可以将直流输入转换为交流输出。

2. TL494芯片概述TL494芯片是由德州仪器（Texas Instruments）公司推出的一款PWM（脉宽调制）控制集成电路。

它具有多种功能和特性，使其成为设计各种开关模式电源和调制解调器等应用的理想选择。

以下是TL494芯片的主要特点：•双比较器：用于比较两个输入信号，并产生相应的PWM信号。

•双误差放大器：用于放大比较器输出信号和参考信号之间的误差。

•稳压引脚：用于设置输出脉冲的幅度。

•内部振荡电路：产生高频振荡信号。

•错误保护功能：包括过温保护、欠压保护、过载保护等。

3. TL494逆变器电路基本原理TL494逆变器电路的基本原理是将直流输入信号经过一系列的转换和控制，最终得到交流输出信号。

下面将详细介绍其基本原理。

3.1 输入滤波在逆变器电路中，首先需要对直流输入信号进行滤波。

这是为了去除输入信号中的噪声和干扰，使得后续处理更加稳定可靠。

常用的滤波元件包括电容和电感等。

3.2 脉宽调制（PWM）TL494芯片具有PWM功能，可以根据输入信号和参考信号之间的误差产生相应的脉冲宽度调制（PWM）信号。

PWM技术是一种通过改变脉冲宽度来控制输出功率的技术。

在逆变器电路中，PWM信号被用于控制开关管（如MOSFET或IGBT）的导通时间，从而实现将直流输入转换为交流输出。

通过调整脉冲宽度，可以控制输出波形的频率和占空比。

3.3 输出级在TL494逆变器电路中，输出级是由开关管和输出变压器组成的。

开关管根据PWM信号的控制状态，决定导通和截止的时间。

输出变压器则用于将直流输入信号转换为交流输出信号。

在开关管导通时，直流输入信号通过输出变压器的原/辅线圈，产生交流输出信号；而在开关管截止时，输出变压器的原/辅线圈之间断开，交流输出信号停止。

一市场上常见款式车载逆变器产品的主要指标输入电压：DC 10V～14.5V；输出电压：AC 200V～220V±10％；输出频率：％；输出功率：70W～150W；转换效率：大于85％；逆变工作频率：50Hz±５30kHz～50kHz。

二常见车载逆变器产品的电路图及工作原理目前市场上销售量最大、最常见的车载逆变器的输出功率为70W－150W，逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路。

一款最常见的车载逆变器电路原理图见图1。

车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的12V直流电，通过高频PWM(脉宽调制)开关电源技术转换成30kHz－50kHz、220V左右的交流电；第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。

1.车载逆变器电路工作原理图1电路中，由芯片IC1及其外围电路、三极管VT1、VT3、MOS功率管VT2、VT4以及变压器T1组成12V直流变换为220V/50kHz交流的逆变电路。

由芯片IC2及其外围电路、三极管VT5、VT8、MOS功率管VT6、VT7、VT9、VT10以及220V/50kHz整流、滤波电路VD5－VD8、C12等共同组成220V/50kHz高频交流电变换为220V/50Hz工频交流电的转换电路，最后通过XAC插座输出220V/50Hz交流电供各种便携式电器使用。

图1中IC1、IC2采用了TL494CN(或KA7500C)芯片，构成车载逆变器的核心控制电路。

TL494CN是专用的双端式开关电源控制芯片，其尾缀字母CN表示芯片的封装外形为双列直插式塑封结构，工作温度范围为0℃-70℃，极限工作电源电压为7V～40V，最高工作频率为300kHz。

[说明]TL494制作的400W大功率稳压逆变器电路图TL494制作的400W大功率稳压逆变器电路图目前所有的双端输出驱动IC中，可以说美国德克萨斯仪器公司开发的TL494功能最完善、驱动能力最强，其两路时序不同的输出总电流为SG3525的两倍，达到400mA。

仅此一点，使输出功率千瓦级及以上的开关电源、DC/DC变换器、逆变器，几乎无一例外地采用TL494。

虽然TL494设计用于驱动双极型开关管，然而目前绝大部分采用MOS FET开关管的设备，利用外设灌流电路，也广泛采用TL494。

为此，本节中将详细介绍其功能及应用电路。

其内部方框图如图3所示。

其内部电路功能、特点及应用方法如下:A.内置RC定时电路设定频率的独立锯齿波振荡器，其振荡频率fo(kHz)=1.2/R(kΩ)?C(μF)，其最高振荡频率可达300kHz，既能驱动双极性开关管，增设灌电流通路后，还能驱动MOS FET开关管。

B.内部设有比较器组成的死区时间控制电路，用外加电压控制比较器的输出电平，通过其输出电平使触发器翻转，控制两路输出之间的死区时间。

当第4脚电平升高时，死区时间增大。

C.触发器的两路输出设有控制电路，使Q1、Q2既可输出双端时序不同的驱动脉冲，驱动推挽开关电路和半桥开关电路，同时也可输出同相序的单端驱动脉冲，驱动单端开关电路。

D.内部两组完全相同的误差放大器，其同相输入端均被引出芯片外，因此可以自由设定其基准电压，以方便用于稳压取样，或利用其中一种作为过压、过流超阈值保护。

E.输出驱动电流单端达到400mA，能直接驱动峰值电流达5A的开关电路。

双端输出脉冲峰值为2×200mA，加入驱动级即能驱动近千瓦的推挽式和桥式电路。

TL494的各脚功能及参数如下:第1、16脚为误差放大器A1、A2的同相输入端。

最高输入电压不超过Vcc+0.3V。

第2、15脚为误差放大器A1、A2的反相输入端。

可接入误差检出的基准电压。

由TL494组成的电动车控制器电路图由TL494组成的电动车控制器电路201108-29传感器LM1042在汽车中的应用电路查看: 134 评论(0)传感器LM1042在汽车中的应用电路LM1042在汽车中的应用电路如图所示。

电源取自12V蓄电池。

利用油压开关S1来选择探头。

在汽车点火时S1闭合，通过风将第8脚拉成低电平，选择探头1测量油箱中的液位。

发动机开始工作后S1就断开，U 经过VD1把第8脚拉成高电平，改由辅助探头2测量液位。

即使发动机失速，C5使第8脚仍保持高电平，能禁止探头1测量。

HL为油压报警灯。

VD2可防止电源的极性接反。

RP1用来调整探头的工作电流，使I=200mA。

RP2用以校准每次测量的持续时间。

闭合S2时，COSC被短路，选择单次测量模式。

断开S2时选择重复测量模式。

如需改变A4的电压增益，可沿图中的虚线接入电阻R7。

数字电压表接在Uo2端与Uo1之间，利用R5、C6可滤除仪表输入端的高频干扰。

201108-29传感器LM1042在汽车中的应用电路查看: 134 评论(0)传感器LM1042在汽车中的应用电路LM1042在汽车中的应用电路如图所示。

电源取自12V蓄电池。

利用油压开关S1来选择探头。

在汽车点火时S1闭合，通过风将第8脚拉成低电平，选择探头1测量油箱中的液位。

发动机开始工作后S1就断开，U 经过VD1把第8脚拉成高电平，改由辅助探头2测量液位。

即使发动机失速，C5使第8脚仍保持高电平，能禁止探头1测量。

HL为油压报警灯。

VD2可防止电源的极性接反。

RP1用来调整探头的工作电流，使I=200mA。

RP2用以校准每次测量的持续时间。

闭合S2时，COSC被短路，选择单次测量模式。

断开S2时选择重复测量模式。

如需改变A4的电压增益，可沿图中的虚线接入电阻R7。

数字电压表接在Uo2端与Uo1之间，利用R5、C6可滤除仪表输入端的高频干扰。

201108-29传感器LM1042在汽车中的应用电路查看: 124 评论(0)传感器LM1042在汽车中的应用电路LM1042在汽车中的应用电路如图所示。

分类号：TM464单位代码：10452毕业论文（设计）基于TL494小功率逆变器设计姓名王日健学号201309920312年级 2013专业电气工程及其自动化系（院）汽车学院指导教师谢印忠2015年4月1日摘要随着科学技术的进步，逆变技术得到了快速发展，逆变器是一种应用功率型的半导体器件，能够把直流电能转变成交流电能的一种变流设备，用于交流负载使用。

因此，逆变技术在开发和运用的领域中有着十分重要的地位。

本设计思路是针对车载逆变器，系统地阐述了车载逆变器技术的产生背景，发展现状、设计过程及广泛应用。

该逆变器的核心控制电路采用了芯片TL494CN，并且在电路中使用了高频变压器，极大地减少了该逆变器的成本及体积，逐步提高了逆变器的性能。

整个逆变电路将输入的12V的直流电通过两次变频转变成220V/50Hz的交流电后输出，并且具有输入/输出过压保护，以及过热保护等功能。

关键词：车载逆变器;高频变压器; TL494CNAbstractWith the progress of science and technology, inverter technology has been rapid development. Inverter is a kind of application of power semiconductor devices, which can transform into a DC power converter equipment AC power for AC load use. Therefore, the inverter technology has a very important position in the field of development and application.This design is based on car inverter, systematically expounds the background of vehicle-mounted inverter technology,the current situation of the development, the design process and a wide range of applications. The core of the inverter control circuit adopted TL494CN chip, and the high frequency transformer is used in the circuit, greatly reduces the cost and volume of the inverter and gradually improve the performance of the inverter. The inverter circuit of the input 12 V DC by twice frequency conversion into 220 V / 50 Hz alternating current output, with the input/output overvoltage protection, and overheating protection function.Keywords: Vehicle-mounted inverter; High-frequency transformer; TL494CN目录1 绪论 (1)1.1 引言 (1)1.2 逆变技术的现状及发展趋势 (1)1.3 逆变技术的分类 (2)1.4 逆变技术的应用领域 (3)2 逆变器有关内容的研究现状 (4)2.1 逆变器主电路的基本形式 (4)2.2 逆变电源的选择 (4)2.3 逆变器功率开关器件 (5)3 车载逆变电源工作原理 (7)3.1 简述车载逆变器 (7)3.2 TL494引脚功能及工作原理 (7)3.2.1 TL494芯片简介 (7)3.2.2 TL494芯片各引脚功能 (8)3.2.3 TL494工作原理 (9)3.3 逆变电路设计 (11)3.3.1 逆变电路部分 (11)3.3.2 保护电路部分 (15)4 电路图绘制和调试 (17)4.1 PROTEL99简介 (17)4.2 电路图绘制 (18)4.3 PCB图绘制 (18)4.4 电路调试 (19)结论 (20)参考文献 (21)附录 (22)谢辞 (25)1 绪论1.1 引言逆变器是把直流电能（电池、蓄电瓶）转变成交流电能（一般为220V,50Hz正弦波）的电气装置，它由逆变桥、控制逻辑和滤波电路组成。

收稿日期:2009—01—20作者简介:王擎宇(1961-),男,山西运城市人,助理工程师,主要从事通讯设备维护方面研究.【应用研究】基于T L494的逆变电源的设计与制作王擎宇(辽宁省朝阳微波站,辽宁朝阳122000) 摘　要:介绍以电压驱动脉冲宽度控制芯片T L494为核心的逆变电路,该电路可以将12V 的直流电压转变为220V 、50H z 的交流电压,可广泛应用于各种不间断供电场合.关键词:T L494;PW M;逆变中图分类号:T M91011 文献标识码:A 文章编号:1008-5688(2009)02-0081-02T L494为PW M (脉冲宽度控制)芯片,由美国德州仪器公司生产,在开关电源中已得到广泛应用.本文以该芯片为核心,设计出一种逆变电源.1　T L494引脚功能简介T L494为双列直插式结构,如图1[1]:其中1,2,15,16脚分别为内部两个运算放大器的输入端,3脚为补偿端,4脚为死区电压控制端,5、6脚外接振荡定时元件,7脚为地,8、9、10、11脚分别为内部一个启动管的c 、e 极,12脚为供电端,13脚为输出方式控制,接低电平时内部两个三极管同时导通与截止,接高电平时内部两个三极管轮流导通与截止,14脚为基准电压输出端,输出5V 基准电压,可输出10mA 的驱动电流[2].2　整机工作过程整机电路如图2所示,工作过程如下:接通12电源时,整机不能进入工作状态,当合上启动开关S 时T L494开始工作,内部12脚稳压电路开始工作,并为内部电路供电,5、6脚外接元件与内部电路共同构成振荡器,振荡频率为[3]: f =1C 3・1R 5合理选择两个元件参数,即可使输出信号频率满足设计要求,本电路中选f =100H z ,振荡器输出的信号经内部电路进行二分频后控制内部驱动管轮流导通,即由9、10脚轮流输出高电平,分别经VD 1、VD 2加于功率输出管VT 3、VT 5及VT 2,VT 4的G 极,使VT 3、VT 5及VT 2、VT 4轮流导通,输出变压器初级绕组上下两部分轮流工作,在次级绕组中便可以得到220V 、50H z 的交流电压,向负载供电.T 1的次级绕组L 3为反馈绕组,当输出电压上升时,此绕组中的感应电压经整流滤波后形成的取样电压随之上升,使T L494的1脚电位上升,经内部电路控制9、10脚输出的脉冲宽度变窄,最终使输出电压下降,达到稳压的目的.3　部分元件作用C 3、R 5为定时元件;R 3、C 1引入高频负反馈,抗高频干扰;R 1、R 2为反馈取样元件,用于调整输出电压;VT 1、VT 2在电路中为放电元件,为功率输出管提供截止时的放电回路,使功率输出管可靠截止;L 0、C 5为退耦元件;V D5防止输入电压接反;R 6、R 4为4脚提供偏置电压,用于控制死区时间;R 7、C 4为2脚内部比较器提供基准[4].4　元件参数表图2中各元件参数见表1(见82页).5　电路调节第11卷第2期2009年6月 辽宁师专学报Journal of Liaoning T eachers College V ol 111N o 12Jun 12009 电路焊接完成后,接通12V 电源,并接通启动开关S ,此时,输出端应有电压输出,调节R 1,使其值为220V ;用示波器测量输出信号频率,并微调R 5,使频率为50±1H z ,即完成调节工作.6　结语通过实验,该电路工作稳定可靠,可调性强, 表1元件符号参数元件符号参数元件符号参数R 1500k ΩR 11～R 14100ΩVT 1、VT 2A1266R 2118k ΩC 12200pF VT 3～VT 6P30NOS R 318k ΩC 2103VD 41N5401R 410k ΩC 3103L 022μH z R 551k ΩC 41μΠ50V T 1220V Π12V 、500WR 61M ΩC 51000μΠ50VIC 1T L494R 7212k ΩC 610μΠ50VS1A 开关R 810k ΩFU 130A R 9、R 101kΩVD 1、VD 21N4148当输入电压在10～14V 、输出电流5A 时,输出电压稳定在220V ,可以广泛用于不间断供电或经常断电的场合.参考文献:[1]谢青林.电压驱动型脉宽调制器[J ].国外电子元件,2001,(2):66-67.[2]叶慧贞.开关稳压电源[M].北京:国防工业出版社,1995.38-39.[3]李成章,李波.微机及外设电源原理与维修[M].北京:电子工业出版社,1997.108-109.[4]史平君.实用电源技术手册———电源器件分册[M].沈阳:辽宁科学技术出版社,1999.18-20.(责任编辑　胡　坤,王　巍)(上接47页)(3)作业管理模块:此模块中存放有针对教材内容、供课后巩固练习的相关作业,教师根据学生对教学内容的掌握程度,有选择地下载相关的作业,但无权更改其内容.(4)考试管理模块:此模块中存放有用于测试使用的问题、选项、正确答案、得分点和输出结果,以及用于进行各种类型测试的典型成套试题,教师可以有选择性地下载,但无权更改其内容.(5)交流管理模块:此模块中存放有教师用于对课件进行必要修改所需的媒体素材,包括文本类素材、图形图像类素材、音像类素材、视频类素材、动画类素材等五大类.对于资源库的相关内容,教师使用过程中若有更优的内容和办法时,可将其修改后的文件上传,同时要附上修改意见,待相关教师审阅一致同意后,才能经专业管理员上传相关的模块进行修改.(6)管理员管理模块:此模块的功能是向教师发放通用帐号和密码,对教师注册后所获得的用户帐号和密码进行统一管理,另外,可对课件管理模块、作业管理模块、考试管理模块的相关内容进行更新和修改.114　开发教学资源库的主要技术本方案应用了ASP 技术进行Web 应用程序的开发,实现了Web 上传功能和检索等功能;采用Windows Media 和RealMedia 两种流媒体技术,为资源库平台提供了很好的视音频点播下载的解决方案[2].(1)网页制作.构建资源库平台通常选择的网页制作工具是Frontpage 和Dream wezver.Frontpage 支持所见即所得的编辑方式,在站点的管理方面很出色,无需掌握很深的网页制作技术知识,甚至无需了解它的基本语法.Dream wezver 和Frontpage 的功能类似,也是图形化的网页制作工具,还支持层的操作,并且可以避免生成冗余代码.(2)图形和动画的制作.在构建资源库平台时用到了Photoshop 和Firew orks 图形工具,用Flash 制作交互动画和小游戏等.(3)课件开发与更新技术.普遍使用的电子课件是PPT 幻灯片和电子教案文本播放器来实现.2　教学资源库的管理211　信息资源的采集和数字化处理高校的电教中心都有着丰富的、具有本校特色的资源积累,比如早期的录像教学片、视频教学光盘、课件等.将适合本校特色的视频剪辑、动画、图形图像及文字材料等搜集起来,将这些信息经过转换器抽样量化,由模拟信号转换成数字信号,并对这些内容进行归类,建立视频剪辑数据库,可为信息化、多媒体化的教学提供有效的教学资料.212　信息资源的合理分配并整合根据《教育资源建设技术规范》[3]要求,把教育资源分为媒体素材、课件素材、案例素材、试卷素材、文献素材、常见问题素材和教育资源索引等.结合实际情况,将资源分为视频、图片、文献及案例、课件、试题几部分.其中,视频和课件部分是资源建设的重要部分,案例部分则要结合具体的教学内容,运用现代化的教学理念给予指导.通常采用Web 和数据库技术开发课件的资源平台,信息资源要想发挥作用,必须能为多数人共享,使网络资源互为共享.213　资源库的日常管理对教学资源库应该加强管理,否则,资源很容易流失和毁坏,满足不了教师和学生的学习需求,通常可采用开放式管理方式进行管理,将资源库的各项教学资源,如文字、声像资料、教学软件和硬件等完全敞开,教师和学生可以在资源库内任意选取和利用,并可以根据需求办理相关手续,借出使用,充分利用教学资源.3　结语教学资源库的开发与建设是终身教育的一项核心问题,它关系到学习过程中的多层次性、实时性和实用性.随着教学资源库建设的不断深入,还会有新的问题出现,这就需要不断应用新的科技成果和现代学习理念加以完善.参考文献:[1]马德民,论教育资源的建设问题[J ].管理信息系统,2002,(2):29-31.[2]周桂清.运用信息技术改变传统教学结构[J ].河南教育,2004,(4):38.[3]CE LTS -31,教育资源建设技术规范[S].(责任编辑　李铁成,朱成杰)82　辽宁师专学报2009年第2期。

tl494逆变器工作原理TL494逆变器工作原理。

TL494是一款常用的PWM控制集成电路，广泛应用于逆变器电路中。

它具有多种保护功能和灵活的控制方式，能够稳定可靠地工作在各种工作条件下。

在逆变器电路中，TL494起着关键的作用，其工作原理对于理解逆变器的工作方式和性能具有重要意义。

首先，我们来看一下TL494逆变器的基本工作原理。

在逆变器电路中，TL494接收来自控制电路的输入信号，并根据输入信号的变化来调整输出波形的占空比，从而控制逆变器输出的电压和频率。

通过调节PWM信号的占空比，可以实现对逆变器输出电压的调节，从而实现对负载的精确控制。

其次，TL494逆变器的工作原理还涉及到其内部的比较器和误差放大器。

比较器用于比较输入信号与反馈信号的大小，根据比较结果产生PWM信号；误差放大器则用于放大输入信号和反馈信号之间的误差，从而调节PWM信号的占空比。

通过比较器和误差放大器的协调工作，TL494能够实现精确的PWM控制，保证逆变器输出电压的稳定性和可靠性。

此外，TL494还具有多种保护功能，如过载保护、过温保护和短路保护等。

这些保护功能能够有效地保护逆变器电路和负载，确保其在各种工作条件下都能够安全可靠地工作。

通过这些保护功能，TL494逆变器能够应对各种突发情况，提高逆变器的可靠性和稳定性。

总的来说，TL494逆变器的工作原理涉及到PWM控制、比较器和误差放大器的协调工作，以及多种保护功能的实现。

它能够稳定可靠地工作在各种工作条件下，为逆变器电路的性能提供了重要支持。

通过深入理解TL494逆变器的工作原理，我们能够更好地设计和优化逆变器电路，提高其性能和可靠性。

综上所述，TL494逆变器的工作原理是逆变器电路设计中的重要内容，对于理解逆变器的工作方式和性能具有重要意义。

深入研究TL494的工作原理，能够帮助我们更好地应用和优化逆变器电路，提高其性能和可靠性。

TL494逆变器作为一款常用的PWM控制集成电路，其工作原理的深入理解对于相关领域的工程师和研究人员具有重要意义。

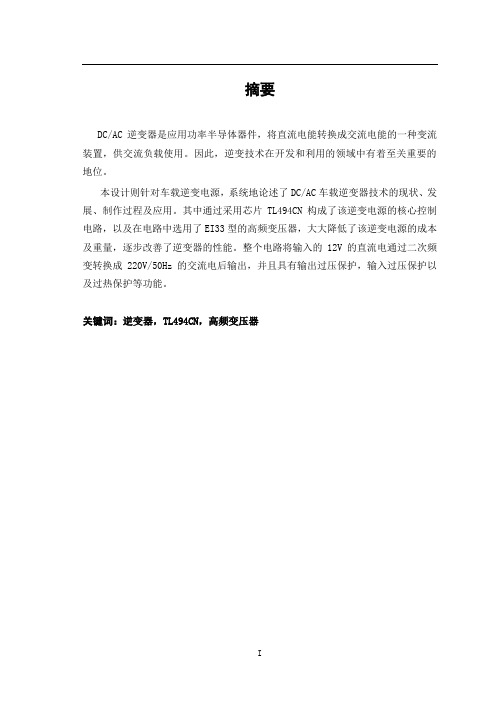

摘要DC/AC逆变器是应用功率半导体器件，将直流电能转换成交流电能的一种变流装置，供交流负载使用。

因此，逆变技术在开发和利用的领域中有着至关重要的地位。

本设计则针对车载逆变电源，系统地论述了DC/AC车载逆变器技术的现状、发展、制作过程及应用。

其中通过采用芯片TL494CN构成了该逆变电源的核心控制电路，以及在电路中选用了EI33型的高频变压器，大大降低了该逆变电源的成本及重量，逐步改善了逆变器的性能。

整个电路将输入的12V的直流电通过二次频变转换成220V/50Hz的交流电后输出，并且具有输出过压保护，输入过压保护以及过热保护等功能。

关键词：逆变器，TL494CN，高频变压器目录摘要 (I)第一章绪论 (1)1.1课题选题背景 (1)1.2逆变技术的现状及趋势 (1)1.3采用逆变技术的目的 (1)1.4采用逆变技术的优越性 (2)第二章课题有关内容的研究现状 (4)2.1逆变器主电路的基本形式 (4)2.2逆变电源的关键问题 (4)2.3车载逆变电源的现状 (5)2.4本章小结 (6)第三章车载逆变电源原理 (7)3.1车载逆变电源的介绍 (7)3.2主要芯片介绍 (7)3.2.1 TL494芯片简介 (7)3.2.2 TL494各引脚功能 (9)3.2.3 TL494工作原理 (10)3.3逆变电源工作原理 (12)3.3.1 逆变原理部分 (12)3.3.2 保护电路部分 (17)3.4本章小结 (18)第四章原理图绘制和电路板调试 (19)4.1PROTEL99介绍 (19)4.2原理图的绘制 (19)4.3PCB图的绘制 (20)4.4实物的制作及调试 (21)4.5本章小结 (22)第五章毕业设计总结 (23)致谢 (24)参考文献 (25)附录一元器件参数表 (26)附录二封装库清单表 (27)附录三实物图 (29)第一章绪论1.1 课题选题背景近年来，电子电力技术发展迅猛，逆变电源广泛应用于日常生活，车载系统，邮电通信等领域。

一市场上常见款式车载逆变器产品的主要指标输入电压：DC 10V～14.5V；输出电压：AC 200V～220V±10％；输出频率：50Hz±5％；输出功率：70W～150W；转换效率：大于85％；逆变工作频率：30kHz～50kHz。

二常见车载逆变器产品的电路图及工作原理目前市场上销售量最大、最常见的车载逆变器的输出功率为70W－150W，逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路。

一款最常见的车载逆变器电路原理图见图1。

车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的12V直流电，通过高频PWM(脉宽调制)开关电源技术转换成30kHz－50kHz、220V左右的交流电；第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。

1.车载逆变器电路工作原理图1电路中，由芯片IC1及其外围电路、三极管VT1、VT3、MOS功率管VT2、VT4以及变压器T1组成12V直流变换为220V/50kHz交流的逆变电路。

由芯片IC2及其外围电路、三极管VT5、VT8、MOS功率管VT6、VT7、VT9、VT10以及220V/50kHz整流、滤波电路VD5－VD8、C12等共同组成220V/50kHz高频交流电变换为220V/50Hz工频交流电的转换电路，最后通过XAC插座输出220V/50Hz交流电供各种便携式电器使用。

图1中IC1、IC2采用了TL494CN(或KA7500C)芯片，构成车载逆变器的核心控制电路。

TL494CN是专用的双端式开关电源控制芯片，其尾缀字母CN表示芯片的封装外形为双列直插式塑封结构，工作温度范围为0℃-70℃，极限工作电源电压为7V～40V，最高工作频率为300kHz。

逆变器电路原理分析逆变器的定义逆变器是通过半导体功率开关的开通和关断作用，把直流电能转变成交流电能的一种变换装置，是整流变换的逆过程。

车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的12V直流电，通过高频PWM (脉宽调制)开关电源技术转换成30kHz－50kHz、220V左右的交流电；第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。

高频升压逆变控制电路：（1）脚第一组放大器的同相输入端，检测输出电流，与3个0.33R 电阻分压，当电流过大时，分压电阻上的电压超过（2）脚基准电压，（3）脚放大器输出端输出高电平，（3）脚为高电平时，电路进入保护状态。

（2）脚为比较器的反相输入端，接（14）脚基准，作比较器的参考电压，外部输入端的控制信号可输入至脚（4）的截止时间控制端（也叫死区时间控制），与脚（1）、（2）、（15）、（16）误差放大器的输入端，其输入端点的抵补电压为120mV，其可限制输出截止时间至最小值，大约为最初锯齿波周期时间的4%。

当13脚的输出模控制端接地时，可获得96%最大工作周期，而当(13)脚接制参考电压时，可获得48%最大工作周期。

如果我们在第4脚截止时间控制输入端设定一个固定电压，其范围由0V至3.3V之间，则附加的截止时间一定出现在输出上。

（5）、（6）脚是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

功率输出管Q1和Q2受控于或非门。

当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。

当控制信号增大，输出脉冲的宽度将减小。
