电工基础知识分享（四）：图文并茂，史上最全万用表使用手册

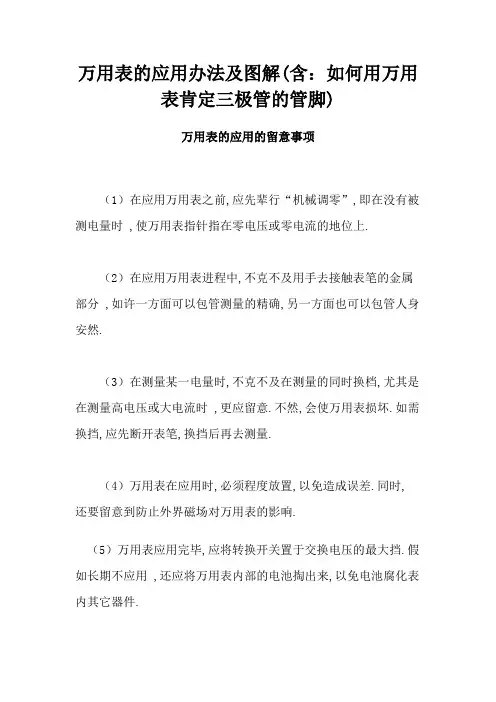

万用表的应用办法及图解(含：如何用万用表肯定三极管的管脚)万用表的应用的留意事项（1）在应用万用表之前,应先辈行“机械调零”,即在没有被测电量时 ,使万用表指针指在零电压或零电流的地位上.（2）在应用万用表进程中,不克不及用手去接触表笔的金属部分 ,如许一方面可以包管测量的精确,另一方面也可以包管人身安然.（3）在测量某一电量时,不克不及在测量的同时换档,尤其是在测量高电压或大电流时 ,更应留意.不然,会使万用表损坏.如需换挡,应先断开表笔,换挡后再去测量.（4）万用表在应用时,必须程度放置,以免造成误差.同时, 还要留意到防止外界磁场对万用表的影响.（5）万用表应用完毕,应将转换开关置于交换电压的最大挡.假如长期不应用 ,还应将万用表内部的电池掏出来,以免电池腐化表内其它器件.欧姆挡的应用一.选择适合的倍率.在欧姆表测量电阻时,应选恰当的倍率,使指针指导在中值邻近.最好不应用刻度左边三分之一的部分,这部分刻度密集很差.二.应用前要调零.三.不克不及带电测量.四.被测电阻不克不及有并联歧路.五.测量晶体管.电解电容等有极性元件的等效电阻时,必须留意两支笔的极性.六.用万用表不合倍率的欧姆挡测量非线性元件的等效电阻时,测出电阻值是不雷同的.这是因为各挡位的中值电阻和满度电流各不雷同所造成的,机械表中,一般倍率越小,测出的阻值越小.万用表测直流时一.进行机械调零.二.选择适合的量程档位.三.应用万用表电流挡测量电流时,应将万用表串联在被子测电路中,因为只有串衔接才干使流过电流表的电流与被测歧路电流雷同 .测量时,应断开被测歧路 ,将万用表红.黑表笔串接在被断开的两点之间.特殊应留意电流表不克不及并联接在被子测电路中 ,如许做是很安全的,极易使万表销毁.四.留意被测电量极性.五.精确应用刻度和读数.六.当拔取用直流电流的挡时,万用表红表笔应插在测量插孔内 ,量程开关可以置于直流电流挡的随意率性量程上.七.假如被子测的直流电流大于,则可将挡扩大为5a挡 .办法很简略,应用者可以在“”插孔和黑表笔插孔之间接入一支0.24欧姆的电阻 ,如许该挡位就变成了5a电流挡了.接入的电阻应拔取用2w以上的线绕电阻,假如功率太小会使之销毁.应用数字万用表断定三极管管脚(图解教程)如今数字式的万用表已经是很普及的电工.电子测量对象了,它的应用便利和精确性受到得维修人员和电子快活爱好者的爱好.但有同伙会说在测量某些无件时,它不如指针式的万用表,如测三极管.我倒以为数字万用表在测量三极管时加倍的便利.以下就是我本身的一些应用经验,我是平日是如许去断定小型的三极管器件的.大家无妨尝尝看是否好用或是否精确,若有看法或问题可以发信给我.手头上有一些bc337的三极管,假设不知它是pnp管照样npn管.图1 三极管我们知道三极管的内部就像二个二极管组合而成的.其情势就像下图.中央的是基极（b极）.图2 三极管的内部情势起首我们要先找到基极并断定是pnp照样npn管.看上图可知,对于pnp管的基极是二个负极的配合点,npn管的基极是二个正极的配合点.这时我们可以用数字万用表的二极管档去测基极,看图3.对于pnp管,当黑表笔（连表内电池负极）在基极上,红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8）,如表笔反过来接则为一个较大的读数（一般为1）.对于npn表来说则是红表笔（连表内电池正极）连在基极上.从图4,图5可以得知,手头上的bc337为npn管,中央的管脚为基极.图3 万用表的二极管测量档图4 断定bc337的b极和管型(1)图4 断定bc337的b极和管型(2)找到基极和知道是什么类型的管子后,就可以来断定发射极和集电极了.假如应用指针式万用表到了这个步可能就要用到两只手了,甚至有同伙会用到嘴舌,可以说是蛮麻烦的.而应用数字表的三伋管hfe档（hfe 测量三极管直流放大倍数）去测就便利多了,当然你也可以省去上面的步调直接用hfe去测出三极管的管脚极性,我本身则以为照样加上上面的步调便利精确一些.把万用表打到hfe档上,bc337卑贱到npn的小孔上,b极对上面的b字母.读数,再把它的另二脚反转,再读数.读数较大的那次极性就对上表上所标的字母,这时就对着字母去认bc337的c, e极.学会了,其它的三极管也就一样如许做了,便利快速.图5 万用表上的hfe档图6 断定c,e极图7 断定c,e极。

图解数字万用表使用摘要数字万用表可用来测量直流和交流电压、直流和交流电流、电阻、电容、频率、电池、二极管等等。

整机电路设计以大规模集成电路双积分A/D转换器为核心，并配以全过程过载保护电路，使之成为一台性能优越的工具仪表，是电工的必备工具之一。

目录一、操作前注意事项二、电压档的使用与注意事项三、电容档的使用与注意事项四、电流档的使用与注意事项五、二极管档的使用与注意事项六、电阻档的使用与注意事项七、hFE档的使用与注意事项一、操作前注意事项（1）将ON-OFF开关置于ON位置，检查9V电池，如果电池电压不足，或“BAT”将显示在显示器上，这时，则应更换电池;如果没有出现则按以下步骤进行；（2）测试前，功能开关应放置于所需量程上，同时要注意指针的位置，如下图所示；（3）同时要特别注意的是，测量过程中，若需要换挡或换插针位置时，必须将两支表笔从测量物体上移开，再进行换挡和换插针位置。

二、电压档的使用与注意事项测电压时，必须把黑表笔插于COM孔，红表笔插于V孔，如下图红色框所示；若测直流电压，则将指针打到如下图所示直流档位若测交流电压，则将指针打到如下图所示交流电压档位(1)如果不知道被测电压范围，将功能开关置于大量程并逐渐降低量程(不能在测量中改变量程)。

(2)如果显示“1”，表示过量程，功能开关应置于更高的量程。

(3) △!表示不要输入高于万用表要求的电压，显示更高的电压值是可能的，但有损坏内部线路的危险。

(4)当测高压时，应特别注意避免触电。

(5)数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。

但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。

要注意到避免外界磁场对万用表的影响(比如有大功率用电器件在使用时)。

(6)在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

三、电容档的测量与注意事项电容容量的测量方法如下图方框所示，将指针打到电容档（F档）在数字万用表的档位左下方有两个孔，上面写的是Cx，把需要测的电容原件插到里面就可以测了，要是有极性的电容要注意正负极电容（或电容量, Capacitance）指的是在给定电位差下的电荷储藏量；记为C，国际单位是法拉（F），表征电容器容纳电荷本领的物理量。

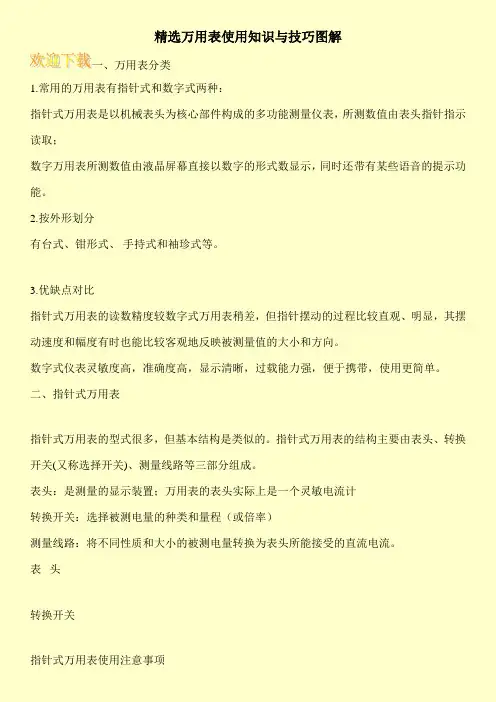

精选万用表使用知识与技巧图解

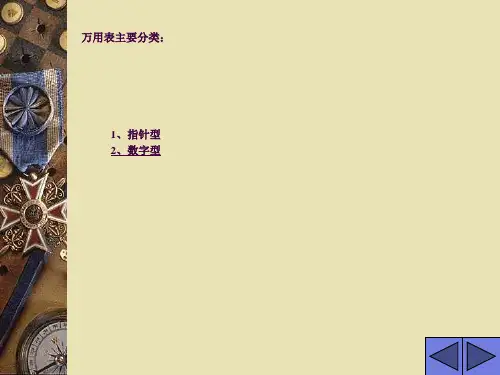

一、万用表分类
1.常用的万用表有指针式和数字式两种：
指针式万用表是以机械表头为核心部件构成的多功能测量仪表，所测数值由表头指针指示读取；
数字万用表所测数值由液晶屏幕直接以数字的形式数显示，同时还带有某些语音的提示功能。

2.按外形划分
有台式、钳形式、手持式和袖珍式等。

3.优缺点对比
指针式万用表的读数精度较数字式万用表稍差，但指针摆动的过程比较直观、明显，其摆动速度和幅度有时也能比较客观地反映被测量值的大小和方向。

数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。

二、指针式万用表
指针式万用表的型式很多，但基本结构是类似的。

指针式万用表的结构主要由表头、转换开关(又称选择开关)、测量线路等三部分组成。

表头：是测量的显示装置；万用表的表头实际上是一个灵敏电流计
转换开关：选择被测电量的种类和量程（或倍率）
测量线路：将不同性质和大小的被测电量转换为表头所能接受的直流电流。

表头
转换开关
指针式万用表使用注意事项。

万用表使用方法图解(可以直接使用，可编辑实用优秀文档，欢迎下载）万用表万用表是一种多功能、多量程的测量仪表，电子电工技术中时刻离不开它。

一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测电容量、电感量及半导体的一些参数(如β)等。

若按显示方式简单区分，万用表可分为指针万用表和数字万用表。

数字万用表是一种多用途电子测量仪器，针对需要多功能、高分辨率、高精度和自动化测量的用户而设计的产品。

它们在具有准和稳的同时，集高速数据采集、自动化测量、任意传感器等多种功能于一身。

二. 数字万用表的使用方法图--电阻的测量第一步：首先红表笔插入VΩ孔黑表笔插入COM孔第二步：把旋转开关旋转到电阻的位置。

第三步：万用表的读数就是该电阻的阻值。

注意：量程的选择和转换。

量程选小了显示屏上会显示“1.”此时应换用较之大的量程;反之，量程选大了的话，显示屏上会显示一个接近于“0”的数，此时应换用较之小的量程。

三. 数字万用表的使用方法图--直流电压的测量第一步：正确插入表笔，首先红表笔插入VΩ孔黑表笔插入COM孔第二步：把万用表的旋转开关旋转到直流电压的位置。

第三步：用表笔的另一端和电池的正负极相对应。

第四步：读出显示器上的数据。

注意：把旋钮选到比估计值大的量程档，接着把表笔接电源或电池两端;保持接触稳定，数值可以直接从显示屏上读取。

四. 数字万用表的使用方法图--交流电压的测量第一步：红表笔插入VΩ孔，黑表笔插入COM孔。

第二步：量程旋钮打到V~适当位置。

第三步：将红黑表笔按如图方式插入到插座的孔内。

第四步：读出显示屏上显示的数据。

注意：测试市电时一定要把档位打到750V位置，测量档位一定要比要测试量的电压高，如不了解要测量的电压是多少伏，先用大的档位量，如量的值太小，再慢慢往小档位换。

五. 数字万用表的使用方法图--直流电流的测量第一步：断开电路。

第二步：黑表笔插入com端口，红表笔插入mA端口。

万用表你真的会用吗？万用表各种功能使用方法图解在详细介绍万用表前，先讲叙一下一般测量仪器仪表的使用常识、读数惯例。

仪表仪器分指针式（模拟式）、数显式（数字）、波形式（图形）显示测量结果。

测量不同的类别的电量参数，使用相应的仪器仪表，并选择相应的功能挡位。

如测量长度用尺子，不同的东西可能要用不同种类及准确度的尺子，我们对电量、参数的测量也一样。

有些仪器正式使用前可能还要预热、调试、调零等，使其进入正常工作状态。

然后估计所测量元件参数、电参数值的大小，选择合适量程来提高测量精确度。

若不能确定，一般先用大量程挡测试，以确保仪器仪表安全。

量程的选择一般以指针在满量程的1/3—2/3处或数字接近所在挡位值比较精确，图形以图形轮廓全显且尽可能大而清晰为宜。

测量过程中有时要调节显示结果的方式或等级、倍率及其它功能等调节旋钮或开关，以便于观察和结果显示，这时锁定（HOLD）键可以锁定测量结果或将数据存储下来。

指针式仪器仪表读数，看所选功能挡以及量程、指针所指示的刻度盘位置。

功能挡是确定测量类别和单位的，量程是用来确定单位和读数的，对刻度盘需要知道看哪条，一般看相应功能或最准确的那一条，同时看指针偏转位置读数。

读数关系有四种，即加、减、乘、除。

加、减在电平表中最具代表性，若选择+3dB和+10dB挡或按键，指针指在+6dB处，测量结果是+19dB，若指针在-5dB处，测量结果为+8dB。

乘关系如欧姆挡测电阻读数，如选择RX100挡，指针指在20位置，则用20乘100为2KΩ，这个电阻就是2KΩ。

还有示波器测量信号幅度，如选择幅度等级为1mV，波形顶点到谷点总共为5格，用1X5等于5mV。

这个信号的幅度就是5mV。

除关系如指针式万用表的电压、电流测试挡，你选择哪个量程，便代表满刻度量程数值大小，而指针偏转位置是代表占了多少份之多少份。

如用直流电压档50V，指针指在26刻度处，是指50V分成5大份，每份又分成10小份，即总共分成50份，占了其中26份，测量结果为26V。
