不同氧化物对玻璃生成

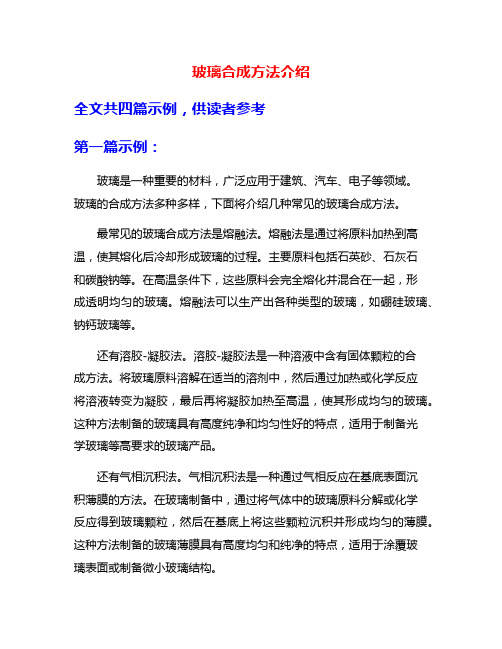

玻璃合成方法介绍全文共四篇示例，供读者参考第一篇示例：玻璃是一种重要的材料，广泛应用于建筑、汽车、电子等领域。

玻璃的合成方法多种多样，下面将介绍几种常见的玻璃合成方法。

最常见的玻璃合成方法是熔融法。

熔融法是通过将原料加热到高温，使其熔化后冷却形成玻璃的过程。

主要原料包括石英砂、石灰石和碳酸钠等。

在高温条件下，这些原料会完全熔化并混合在一起，形成透明均匀的玻璃。

熔融法可以生产出各种类型的玻璃，如硼硅玻璃、钠钙玻璃等。

还有溶胶-凝胶法。

溶胶-凝胶法是一种溶液中含有固体颗粒的合成方法。

将玻璃原料溶解在适当的溶剂中，然后通过加热或化学反应将溶液转变为凝胶，最后再将凝胶加热至高温，使其形成均匀的玻璃。

这种方法制备的玻璃具有高度纯净和均匀性好的特点，适用于制备光学玻璃等高要求的玻璃产品。

还有气相沉积法。

气相沉积法是一种通过气相反应在基底表面沉积薄膜的方法。

在玻璃制备中，通过将气体中的玻璃原料分解或化学反应得到玻璃颗粒，然后在基底上将这些颗粒沉积并形成均匀的薄膜。

这种方法制备的玻璃薄膜具有高度均匀和纯净的特点，适用于涂覆玻璃表面或制备微小玻璃结构。

除了以上几种方法，还有离子交换法、溶剂热法等多种玻璃合成方法。

每种方法都有其特定的应用领域和特点，可以根据需要选择合适的方法来制备玻璃产品。

玻璃是一种重要的材料，合成方法多种多样。

不同的合成方法具有不同的特点和适用领域，可以根据需要选择合适的方法来制备玻璃产品。

希望以上介绍能够帮助大家更好地了解玻璃合成方法。

第二篇示例：玻璃是一种非晶体固体材料，其主要成分是氧化硅和其他成分，例如氧化铝、氧化镁和氧化钠等。

玻璃在日常生活中广泛应用，例如用于制作窗户、瓶子、玻璃器皿等。

今天我们将介绍一些玻璃合成的方法。

玻璃的合成方法主要包括熔融法、溶胶-凝胶法和气相法等。

下面我们将详细介绍这些方法的原理和步骤。

一、熔融法熔融法是最常用的玻璃制备方法之一。

其原理是将各种玻璃原料按一定比例混合后，加热至玻璃转变温度以上，使其熔化混合，再冷却成型。

分子着色剂硫、硒及其化台物均属于这一类。

玻璃中的硒除了以它的高温溶胶(原子溶液)，作为着色基础的玫瑰色素外，也作为分子形式的着色剂。

有些分子着色剂在玻璃中能生成自身的相(像金属结晶一样)，而且最终的着色靠热处理，即显色来达到。

例如，硒和锑宝石有许多与宝石相同的工艺特征，关于这方面的内容将在胶体着色剂的章节中叙述。

着色剂分为胶体着色剂和分子着色剂，其主要区别在于粒子的大小，因为它们对玻璃的着色有影响。

分子着色剂显色时会出现化学反应，由镉离子、硫化物和硒化物的离子生成硫硒化镉的有色分子。

因此分子着色剂使玻璃着色的原因不在于晶体的生长，因为这会导致不良的缺陷(乳浊或变褐)。

在获得优质色调时，着色粒子的尺寸总是比用胶体着色剂着色时小得多。

一、硫及其化合物的着色由于硫的负电性，因而这种元素在玻璃中以元素形式存在。

只有在含B20。

达20％以上的强酸性玻璃中，才能得到蓝色的着色，而硫分子是着色的载色体。

以某些金属(Fe，Cd真Sb)硫化物形式存在的硫，对获得色调具有重要的作用，它们能引起黄、褐、红色着色．硫化物、碱性多硫化物和碱土金属实际上对玻璃不着色，硫化锌难溶于玻璃中，因而它可以用来制取用ZnS晶体乳浊的乳浊玻璃。

在用硫着色的玻璃中，碳黄色(琥珀色)玻璃，镉黄色玻璃和锑红宝石很值得重视。

关于用硫硒化镉着色的玻璃将在有关硒着色剂的章节中叙述．二、碳黄色(玻珀色)玻璃(圈2—10)从玻璃熔炼实践中早巳了解到，由于向炉料中添加各种有机物(糖、麦粉、石墨，焦炭等)，可以得到黄色或浅红一褐色玻璃。

关于这种颜色的早期见解是错误的，它认为颜色是由细微分散的碳所引起的。

现巳证实，为了得到琥珀色调，必须加入硫和铁。

关于玻璃着色的原因，认为是生成碱性多硫化物和亚硫铁酸盐(如NaFeSx)的蝉测，以及认为是在强碱玻璃中生成的亚硫铁酸盐，把玻璃着成浅红一褐色的看法也都是不对的，FeS才是使玻璃产生强烈的浅黄一褐色或浅灰一褐色色调的原因，FeS是在一般成分的玻璃中和提高铁含量时生成的，玻璃——曲线1(添加3．2第CdS和0．3万S熔炼的钙—钠—硅酸盐玻璃)和碳黄色玻璃——曲线2(添加1易糖熔炼的钙—钠—硅酸盐玻璃，的光谱透过率。

生产玻璃的化工原料
生产玻璃的主要化工原料包括二氧化硅（SiO2）、碱性氧化物（如钠、钾的氧化物）、碱性土金属氧化物（如钙、镁、钡、锌的氧化物）以及碎玻璃等。

•二氧化硅（SiO2）：是玻璃制作的最主要的原料，是硅酸盐玻璃中玻璃结构的骨架。

它赋予玻璃高度度、良好的化学稳定性、耐热性和低膨胀性，但会使玻璃的熔融温度增高，粘度加大。

SiO2的引用原料是硅砂或砂岩、石英岩。

•碱性氧化物：如纯碱（Na2CO3）和钾碱（K2CO3）等，这些原料可以降低熔融温度，减小粘度，但会使玻璃的化学稳定性变差。

•碱性土金属氧化物：如CaO和MgO等，能减弱钠硅玻璃析晶倾向，增强化学稳定性，高温时能降低玻璃粘度，促进玻璃熔化和澄清，但温度降低时粘度增加很快，成型操作困难。

此外，还可以加入一些其他原料，如B2O3，可降低玻璃的热膨胀性，提高折射率、耐热急变性和耐化学侵蚀性；加入PbO可以显著提高折射率和色散，使玻璃吸收短波长射线，同时比重加大，熔融温度降低，与金属浸润性好。

这些原料在添加过程中要注意比例和顺序，并通过预处理、混合、熔化、成型、退火等工艺制得玻璃制品。

玻璃原料玻璃原料按其在玻璃中起的作用分：主要原料和辅助原料主要原料：是形成玻璃结构的主体原料，它决定着玻璃的主要物理，化学性质。

这些原料熔融反应后即生成硅酸盐，构成玻璃液的主体，如硅砂，纯碱，白云石等辅助原料：其用量较少，主要用以改善玻璃的熔化，澄清，成形性能或使产品具有某些特殊性能，如加入芒硝作澄清剂，加碳粉作还原剂，加硒钴作着色剂等主要原料：一、硅砂（SiO2，Al2O3，Fe2O3，K2O，Na2O，CaO，MgO）硅砂和砂岩都是在玻璃成分中引入SiO2的主要原料，它是配合料的主要组分，其用量为60%硅砂也叫石英砂，主要由石英颗粒构成，它是由石英岩，长石，和含硅较高的岩石长期被自然界中的风，雨，阳光等侵蚀被分解和风化形成的质地纯净的硅砂为白色，一般硅砂因含有铁和其它有机物的杂质而呈现红褐色，淡黄色FeO和Fe2O3是硅砂中最有害的成分，Fe2O3使玻璃着黄色，FeO使玻璃着蓝色，后者的着色的能力较前者大10-15倍，两者共存使玻璃着蓝绿色，从而降低了玻璃的透明度和玻璃液的透热性，因此对硅砂中的铁应严格控制。

Cr2O3是一种着色能力很强的有害物质，它能使玻璃着绿色，其着色能力是Fe2O3的30-50倍TiO2着色能力较弱，只有含量较多或与Fe2O3共存时才能使玻璃着成黄褐色硅砂中的其它成分如钠，钾是良好的助熔剂，可以减少纯碱的用量，降低成本。

硅砂的粒度：硅砂是玻璃原料中最难熔的一种，其粒度大小，粒度分布甚至粒度形状都会对熔化，混合造成一定的影响。

实验证明熔化粒径0.4mm为0.8mm所用时间1/4,颗粒大的难熔化,甚至造成浮渣,在制品上出现波筋或砂粒;颗粒过细或小于0.1mm过多对熔化也不利,因为a.小颗粒在熔化初期反应较快,气泡产生急剧,在颗粒周围形成一层泡沫层,致使产品上有很多气泡,难排出b.同时细颗粒因静电作用使粘度增加,配合料中易成团c.细颗粒易被气流带入蓄热室影响格子体的换热和使用寿命d.细颗粒中含有粘土质较多,使Fe2O3含量增加最合适的颗粒直径0.1-0.5mm硅砂和砂岩优缺点:1.硅砂化学成分,颗粒组成,水分波动较大,杂质含量高,但其易开采,加工,价格便宜且含有碱金属多可降低碱耗2.砂岩成分稳定,含SiO2高,但难开采,加工且价格高二、长石（SiO2，Al2O3，K2O，NaO，Fe2O3）：玻璃中硅砂和砂岩不能满足Al2O3需要时，用长石来补充。

制玻璃原理化学方程式1.引言1.1 概述玻璃作为一种常见的材料，在我们的日常生活中扮演着重要的角色。

它不仅用于制造窗户、容器和光学设备等实用品，还广泛应用于建筑、汽车、化工等领域。

然而，你是否曾想过如何制造玻璃以及它的基本原理是什么？制造玻璃的过程可以追溯到数千年前的古代文明。

最早的玻璃是通过加热和冷却金属氧化物与硅酸盐混合物而得到的。

而在现代玻璃制造中，主要采用的方法是将石英砂、碱金属氧化物和辅助原料混合后，经过高温熔融，再经过冷却形成固态玻璃。

在制造玻璃的过程中，化学反应起着至关重要的作用。

混合原料在高温下被熔融，形成玻璃的熔体。

这个过程涉及到多个化学方程式，其中最重要的是碱金属氧化物与石英砂的反应。

碱金属氧化物（如钠氧化物或钾氧化物）与石英砂（主要成分为二氧化硅）发生化学反应，生成玻璃的主要成分——矽酸盐。

矽酸盐是玻璃的主要成分，它赋予了玻璃优越的物理性质，如硬度、透明度和耐热性。

除矽酸盐之外，玻璃还可能包含其他添加剂，如氧化金属、氮化物或氢氧化物，这些添加剂可以使玻璃具有不同的特性和用途。

总的来说，制造玻璃的过程是一个复杂的化学反应过程。

通过控制原料成分、温度和时间等因素，可以得到不同成分和性质的玻璃。

这些玻璃不仅在我们的日常生活中发挥着作用，还在科学研究、医疗设备和信息技术等领域发挥着重要的作用。

在接下来的文章中，我们将深入探讨制玻璃的基本原理和化学方程式，以及它们对玻璃性质的影响。

通过对这些内容的了解，我们可以更好地理解玻璃的制造过程和性能，并为未来的玻璃研究和应用提供指导。

1.2 文章结构文章结构部分的内容可以写为：文章结构部分将介绍本文的组织结构和各个章节的主要内容。

通过清晰的结构安排，读者可以更好地理解本文的逻辑顺序和主要观点。

本文分为引言、正文和结论三个主要部分。

引言部分包括概述、文章结构和目的三个小节。

在概述部分，将简要介绍制玻璃原理化学方程式的主题背景和重要性。

文章结构部分则是当前所在的章节，将详细介绍本文的组织结构和各个章节的主要内容。

玻璃中氧化物的分类
玻璃中氧化物根据其化学成分可以分为以下几类：
1. 硅酸盐玻璃（silicate glass）：是最常见的玻璃类型，由硅（SiO2）和其他金属氧化物组成，如钠（Na2O）、钾
（K2O）、钙（CaO）、铝（Al2O3）等。

硅酸盐玻璃具有良好的化学稳定性和热稳定性，是制造容器、窗户、光纤等广泛应用的材料。

2. 硼酸盐玻璃（borate glass）：由硼酸（B2O3）和金属氧化物组成，常见的是硼酸钠玻璃。

硼酸盐玻璃具有低熔点和低粘度，可以用于制造光学玻璃、放射性废物储存材料等。

3. 磷酸盐玻璃（phosphate glass）：由磷酸（P2O5）和金属氧化物组成，常见的是磷酸盐钠玻璃。

磷酸盐玻璃具有良好的生物相容性和化学稳定性，被广泛应用于医疗领域，如制造人工骨骼和牙科修复材料。

4. 氟酸盐玻璃（fluoride glass）：由氟化物（如氟化锂、氟化锆等）和金属氧化物组成。

氟酸盐玻璃具有较高的透过率和较低的折射率，特别适用于红外光学和激光领域。

此外，还有氮化硅玻璃（silicon nitride glass）、碟状玻璃（borosilicate glass）等玻璃类型，它们的分类与氧化物的成分有关。

玻璃原料1-1概述用于制备玻璃配合料的各种物质，统称玻璃原料。

根据它们的用量和作用不同，分为主要原料和辅助原料两类。

主要原料，系指往玻璃中引入各种组成氧化物的原料，如石英砂、石灰石、长石、纯碱、化合物等。

按所引入的氧化物的性质，又分为酸性氧化物原料；碱性氧化性原料；碱土金属和二价金属氧化物原料；多价氧化物原料。

按所引入的氧化物在玻璃结构中的作用，又分为玻璃形成氧化物原料；中间体氧化物原料；网络外体氧化物原料。

辅助原料，是使玻璃获的一些必要的性质和加速熔制过程的原料。

它们的用量少，但他们的作用大，根据作用的不同，分为澄清剂、脱色剂、着色剂、乳浊剂、氧化剂、还原剂、助熔剂等。

1-2主要原料1-2.1引入酸性氧化物原料一、二氧化硅SiO2,分子量：60.06，D:2.4-2.65二氧化硅失主哟的玻璃形成氧化物，以[SiO4]结构组元形成不规则的连续网络，成为玻璃的骨架。

单纯的SiO2可以在1800℃以上的高温下，熔制形成石英玻璃。

在Na-Ca-Si 玻璃中SiO2能降低BL的膨胀系数，提高BL的热稳定性、化学稳定性、软化温度、硬度、机械强度、粘度和透紫外光性。

但使用量过高需用过高的熔制温度，而且可能导致析晶。

引入SiO2的原料石英砂、硅沙、石英岩。

在玻璃中用量较大，占配合料的60%-70%以上。

1. 石英砂石英砂又称为硅沙，它的主要成分是SiO2，含量：98.5%-99.5%以上，含有：Ai2O3、TiO、CaO、MgO、Fe2O3、R2O等杂质。

一般内在质量要求：石英砂的颗粒度和颗粒度组成是重的质量指标，颗粒度的大小决定熔化的质量。

过大难融化，并在生产过程中产生结石、条纹现象。

细的石英砂熔化速度快，但过细的沙容易飞扬、结团，使配合料混合不均匀。

在投料过程中，过细的部分及易被燃烧的气体带入蓄热室堵塞筒子砖，降低窑炉的使用寿命，甚至被迫停产，造成巨大的损失，同时使玻璃成分发生变化。

因此要严格控制石英砂的颗粒度组成。

制玻璃的原理化学方程式1.引言1.1 概述概述制玻璃是一门重要的工艺，广泛应用于建筑、工艺品、家居装饰等领域。

玻璃材料的特性使其成为一种独特而多功能的材料，具有透明、坚固、耐寒耐热的特点。

然而，制玻璃并非简单的熔融硅石，它涉及许多复杂的化学反应和制程。

本文将介绍制玻璃的原理以及相关的化学方程式。

首先，将简要介绍制玻璃的原理，包括玻璃成分、熔融过程和冷却过程对玻璃品质的影响。

然后，将详细介绍制玻璃过程中涉及的化学反应，包括玻璃原料的烧制、熔融和凝固过程中的化学方程式。

最后，将总结本文的主要内容，并对未来的研究和应用进行展望。

通过本文的阅读，读者将了解到制玻璃的基本原理以及其中的化学反应，有助于理解玻璃制造过程中的关键环节，从而更好地掌握玻璃制造技术。

同时，本文也将为相关研究提供理论基础和指导，促进制玻璃领域的发展与进步。

文章结构部分的内容应该包括对整篇文章的组织和内容进行介绍。

下面是一个可能的编写方案：1.2 文章结构本文主要围绕制玻璃的原理和化学方程式展开讨论。

具体而言，文章分为以下几个部分：1. 引言：本部分介绍了制玻璃的重要性以及相关背景信息。

概述了玻璃在日常生活中的广泛应用，并引出了本文的目的和意义。

2. 正文：2.1 制玻璃的原理：本部分详细介绍了制玻璃的基本原理。

包括原料选择、溶解和混合、熔融过程等内容。

通过进一步了解制玻璃的原理，读者可以更好地理解后续的化学方程式部分。

2.2 化学方程式：本部分列举了与制玻璃相关的化学方程式。

通过化学方程式的介绍，读者可以更直观地了解玻璃制备过程中的化学反应和转化。

3. 结论：3.1 总结：本部分对全文进行总结，概括了制玻璃的原理和化学方程式的核心内容。

同时，强调了本文的重要性和对读者的意义。

3.2 展望：本部分对未来与制玻璃相关的研究和应用进行展望。

指出当前制玻璃领域面临的挑战和需要解决的问题，并提出一些可能的发展方向。

通过以上的文章结构，我们将全面而系统地探讨制玻璃的原理和化学方程式。
