§2-2节点（电压）分析法1.为什么要引入节点（电压）分析法目的：2.什么是节点（电压）分析法3.参考节点4.节点（电压）分析法具体步骤5.特殊情况使用支路分析法时，独立方程数目与支路数相等，当电路的支路数很多而节点较少时，使用支路分析法仍要解很多方程，是否有办法可使方程数减少呢？一、引入2、目的：1、原因：减少电路方程的数目。
3、如何实现？二、节点分析法1.指导思想：用未知的节点电压代替未知的支路电压来建立电路方程。
2.节点电压：独立节点对非独立（参考）节点的电压。
对于有n个节点的电路，只有（n－1）个独立的节点。

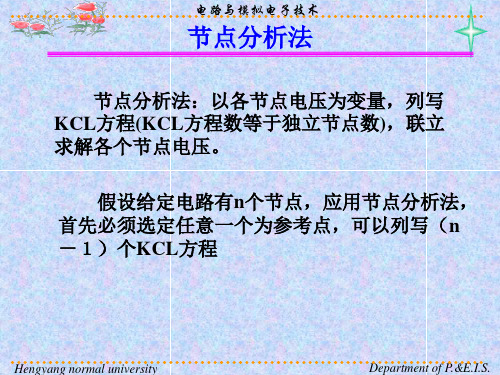

3.节点分析法：用KCL建立节点电流方程，然后用节点电压去表示支路电流，最后求解节电电压的方法。

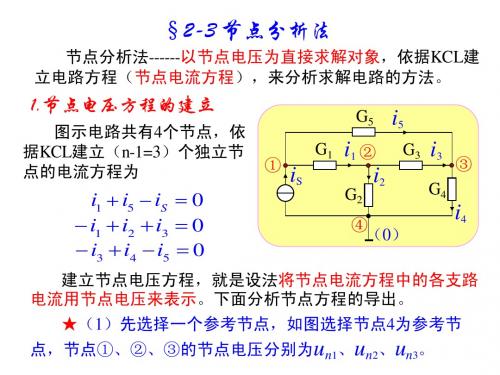

注意：这里“节点”的含义（1）从节点出发（KCL），（2）用节电电压作变量①选参考节点；标出各支路电流参考方向和节点电压。
②对独立节点列节电电流方程[（n－1）个]。
③通过KVL和元件特性用节点电压表示支路电流。
④将以节点电压表示的支路电流代入步骤（2）中的节点方程，整理后可得以节点电压为变量的规范化的电路方程。

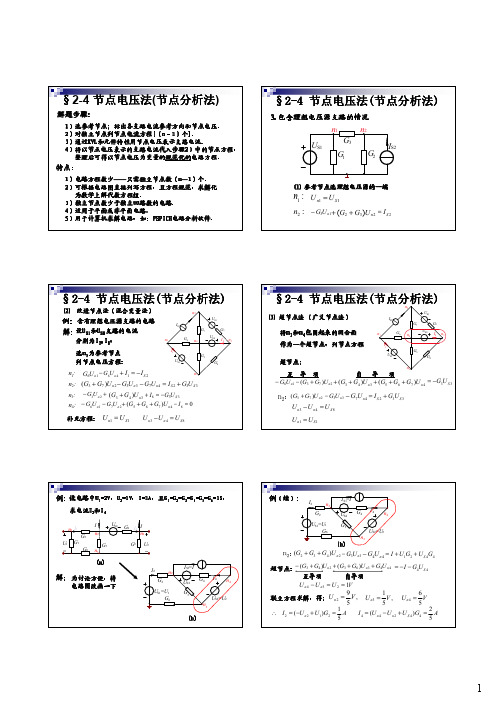

三、具体步骤和注意事项：1.解题步骤R4i4例说明：⎧u u 111111其它量类似。
当支路含有电流源时，该支路等效电流源就是电流源本身；当支路含有的是有伴电压源时，该支路等效电流源大小为电压源与该支路电导的乘积，方向与电压源为非关联。
有伴电压源支路等效电流源与该支路电流不同（等效电流源只是该支路电流的一部分）。
等效电流源：注意：G kk —是连接到节点k 的各支路电导的总和，称为节点k 的自电导，总为“＋”。
G kj —是联接节点k 和节点j 的各支路电导之和的“－”值，称为节点i 和节点j 的互电导。
I Sk —是流入节点k 的各等效电流源电流的代数和（流入为“＋”，流出为“—”）。
I Sk ＝i S1＋…＋i Sj +…其中:对于任何具有n个独立节点的电路，有n个方程且每个节点方程可由下述方程描述:自导×本节点电压＋∑互导×相邻节点电压＝∑(±电压源×该支路电导)＋∑±电流源 具体为，对第k个独立节点，节点方程为:节点k ：G k1u 1+…+G kk u k +…+G kn u n =I S k2、注意事项1)各支路中的电导应该是该支路中的总电导。
