节点分析法

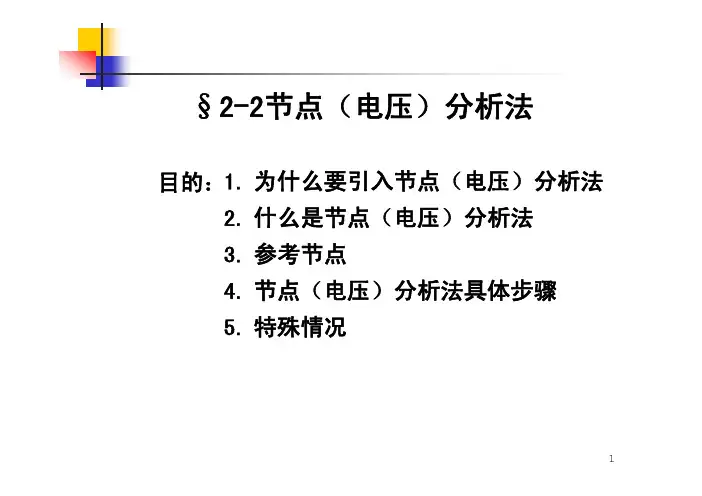

§2-2节点（电压）分析法1.为什么要引入节点（电压）分析法目的：2.什么是节点（电压）分析法3.参考节点4.节点（电压）分析法具体步骤5.特殊情况使用支路分析法时，独立方程数目与支路数相等，当电路的支路数很多而节点较少时，使用支路分析法仍要解很多方程，是否有办法可使方程数减少呢？一、引入2、目的：1、原因：减少电路方程的数目。

3、如何实现？二、节点分析法1.指导思想：用未知的节点电压代替未知的支路电压来建立电路方程。

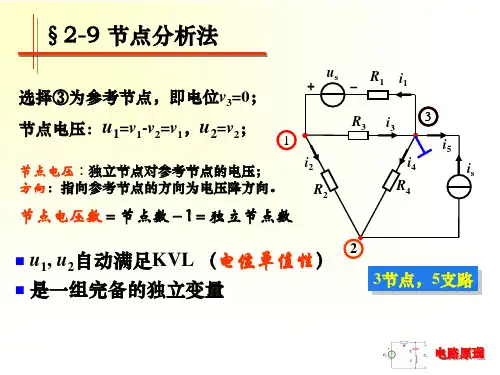

2.节点电压：独立节点对非独立（参考）节点的电压。

对于有n个节点的电路，只有（n－1）个独立的节点。

3.节点分析法：用KCL建立节点电流方程，然后用节点电压去表示支路电流，最后求解节电电压的方法。

注意：这里“节点”的含义（1）从节点出发（KCL），（2）用节电电压作变量①选参考节点；标出各支路电流参考方向和节点电压。

②对独立节点列节电电流方程[（n－1）个]。

③通过KVL和元件特性用节点电压表示支路电流。

④将以节点电压表示的支路电流代入步骤（2）中的节点方程，整理后可得以节点电压为变量的规范化的电路方程。

三、具体步骤和注意事项：1.解题步骤R4i4例说明：⎧u u 111111其它量类似。

当支路含有电流源时，该支路等效电流源就是电流源本身；当支路含有的是有伴电压源时，该支路等效电流源大小为电压源与该支路电导的乘积，方向与电压源为非关联。

有伴电压源支路等效电流源与该支路电流不同（等效电流源只是该支路电流的一部分）。

等效电流源：注意：G kk —是连接到节点k 的各支路电导的总和，称为节点k 的自电导，总为“＋”。

G kj —是联接节点k 和节点j 的各支路电导之和的“－”值，称为节点i 和节点j 的互电导。

I Sk —是流入节点k 的各等效电流源电流的代数和（流入为“＋”，流出为“—”）。

I Sk ＝i S1＋…＋i Sj +…其中:对于任何具有n个独立节点的电路，有n个方程且每个节点方程可由下述方程描述:自导×本节点电压＋∑互导×相邻节点电压＝∑(±电压源×该支路电导)＋∑±电流源 具体为，对第k个独立节点，节点方程为:节点k ：G k1u 1+…+G kk u k +…+G kn u n =I S k2、注意事项1)各支路中的电导应该是该支路中的总电导。

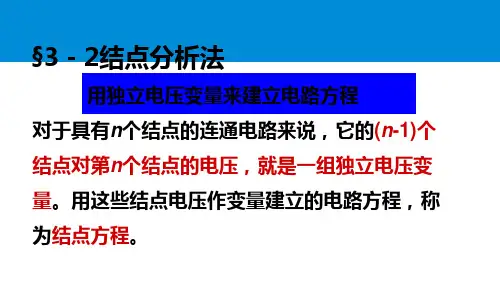

节点分析法1、结点分析方程【结点电位】在有n个结点的电路中，任选一个结点为参考结点，其余各结点至参考结点的电压称为该结点的结点电位。

【结点分析法】以结点电位为待求变量，将各支路电流用结点电位表示，列写除了参考结点以外其他所有结点的KCL 方程，求得结点电位后再确定其他变量的电路分析方法，称为结点分析法，简称结点分析法。

【结点分析方程的列写步骤】（1）选取参考结点，假定其余n-1个独立结点的结点电位。

（2）列写n-1个独立结点的KCL方程，方程中的各支路电流用结点电位表示。

（3）求解方程，得到结点电位。

（4）通过结点电位确定其他变量。

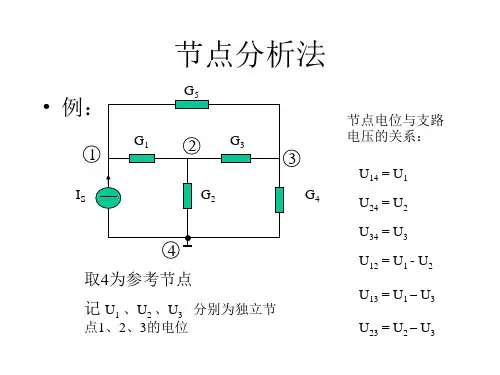

【例3-1-1】对图3-1-1所示电路列写结点方程。

解：设结点④为参考结点，并令独立结点①、②、③电压分别设为、、。

分别列写结点①、②、③的KCL方程如下。

为得到以结点电位为未知变量的电路方程，用结点电位表示各支路电流，即有将上述各式代入KCL方程，得到结点方程整理得【结点自电导】矩阵中对角线元素是与结点①所有相联支路电导之和，对角线元素，分别是结点②、③的所有相联支路电导之和。

对角线元素称为结点自电导。

【结点互电导】非对角线元素，如第一行、第二列元素，是结点①、②之间公共支路电导之和的负值，其余非对角线元素也满足相似的规律，称为结点互电导。

【结点等效电流源】等式右边是流入各结点的电流源，包括电压源通过戴维宁支路变换为诺顿支路所得的等效电流源，之电流的代数和，流入结点取正值，反之取负值。

2、结点方程的视察列写【结点方程的一般形式】对具有n个结点的电路，其结点方程可写为如下矩阵形式：或写成矩阵形式其中：结点自电导＝与结点i相联的所有支路电导之和，恒是为正值。

结点互电导＝结点k、j之间公共支路的电导之和的负值，对于不含受控电源的电路，结点互电导恒是为负值或为零。

结点等效电流源＝结点i相联的电流源、包括由电压源等效转换而来的电流源之电流的代数和，流入结点取正值，反之取负值。

电路分析网孔分析法和节点分析电路分析是电路理论和实际电路设计中的重要部分。

在电路分析中，有两种主要的方法，即网孔分析法和节点分析法。

本文将详细介绍这两种方法，并从理论和实践两个层面对这两种方法进行比较和对比。

首先，我们来看网孔分析法。

网孔分析法是通过将电路划分为若干个网孔来进行分析的方法。

网孔是由电路元件组成的闭合路径。

在网孔分析法中，我们可以根据基尔霍夫定律和欧姆定律，得到各个网孔中的电流和电压之间的关系。

通过解这些方程，我们可以得到电路中各个元件的电流和电压。

相对而言，网孔分析法适用于复杂的电路，因为通过合理划分网孔，可以降低计算复杂度。

其次，我们来看节点分析法。

节点分析法是通过将电路划分为若干个节点来进行分析的方法。

节点是电路中的交叉点或连接点。

在节点分析法中，我们可以根据基尔霍夫定律和欧姆定律，得到各个节点的电流和电压之间的关系。

通过解这些方程，我们可以得到电路中各个元件的电流和电压。

相对而言，节点分析法适用于简单的电路，因为节点分析法只需要解线性方程组，计算较为简单。

接下来，我们比较和对比这两种分析方法。

首先，网孔分析法和节点分析法都是基于基尔霍夫定律和欧姆定律进行分析的。

这两个定律是电路分析的基础，无论是网孔分析法还是节点分析法，都离不开这两个定律。

其次，网孔分析法和节点分析法在计算复杂度上有所不同。

网孔分析法需要对每个网孔进行分析和计算，所以在实际应用中可能需要解较多的方程，计算复杂度较高。

而节点分析法只需要解线性方程组，所以计算复杂度相对较低。

因此，网孔分析法适用于复杂的电路，而节点分析法适用于简单的电路。

最后，网孔分析法和节点分析法在电路分析结果的表示上有所不同。

在网孔分析法中，我们通常会得到各个网孔中的电流值，而在节点分析法中，我们通常会得到各个节点的电压值。

所以，在实际应用中，我们可以根据需要选择不同的方法，以得到更加直观和实用的分析结果。

综上所述，网孔分析法和节点分析法都是重要的电路分析方法，在不同的场景下，可以选择不同的方法进行电路分析。

节点分析法节点分析法是一种常用的工程求解技术。

它是一种将问题分解为若干相互作用部分的方法，并且可以通过分析各个部分之间的关系来解决问题的方法。

该方法主要用于电路分析，但是也可以用于其他工程领域。

在这篇文章中，我们将深入了解节点分析法。

一、节点和支路在实际应用中，电路中的电子运动是非常复杂的。

为了简化问题，节点分析法将电路看成一个个点和连接这些点的线路，把这些点称为节点，把这些线路称为支路。

节点是电路中电子流动的交汇点，支路是将电路中的这些节点连接起来的线路。

二、节点电压从电源的一个引线出发，穿过一个或多个元件，再回到电源的另一条引线上，形成一条封闭的回路。

如果这个回路中没有分支，这个回路就是一个简单的电路。

在节点分析法中，我们把简单电路上的任意两个节点之间的电压称为节点电压。

节点电压是不依赖于电路的特定部分或支路的。

三、基尔霍夫电压定律基尔霍夫电压定律是基于电荷守恒原理的。

在一个封闭的回路中，电子流入和流出这个回路的总电荷是相等的。

因此，通过一个封闭回路的总电压之和应该等于零。

对于一个由n个节点组成的电路，在不考虑接地的情况下，可应用于任意一条封闭回路上的基尔霍夫电压定律式为：∑V_i = 0其中V_i表示电路中第i个节点的电压。

在节点分析法中，节点电流是指流经一个节点的支路电流之和。

假设在一个节点处有m个支路，支路电流分别为i_1，i_2，…，i_m，那么接入该节点的电流i_node可以表示为：i_node = i_1 + i_2 + … + i_m∑i_in = ∑i_out其中i_in指进入节点的支路电流之和，i_out指从节点出发的支路电流之和。

1.画出电路图，标出每个节点和分支的电阻。

2.选定一个节点作为基准节点，通常选为电路中电源的接地点。

将每个节点电压相对于基准节点的电压表示为Vi。

3.用基尔霍夫电压定律列出n-1个方程，其中n为节点的个数，将电路中除了基准节点外的每个节点处的电压表示为基准节点的电压和分支电流之和。

相量模型的网孔分析法和节点分析法相量模型是一种用于分析电力系统中电流和电压的工具，它将复数形式的电流和电压表达为矢量的形式，以便更好地理解和计算电力系统中的各种参数。

相量模型有两种分析方法，分别是网孔分析法和节点分析法。

一、网孔分析法：网孔分析法也称为基尔霍夫电压法，是一种用于解决小型电路中电流和电压分布的方法。

它基于基尔霍夫定律，通过电压的正负符号来确定电压的方向和大小。

网孔分析法的基本思想是，在每个闭合回路中，电压的代数和为零。

具体步骤如下：1.标记电路中的所有分支电流和电压源。

2.在回路中选择一个方向，并标记所有的电流方向，通常需要满足电压降的方向。

3.在每个回路中应用基尔霍夫第一定律，列出等式。

4.通过解这些等式，计算未知电流和电压。

网孔分析法的优点是能够减少未知量的个数，简化计算。

但是，该方法通常适用于电路规模较小和电压源较多的情况下，对于复杂的电路往往不适用。

二、节点分析法：节点分析法也称为基尔霍夫电流法，是一种用于解决大型电路中电流和电压分布的方法。

它基于基尔霍夫定律，通过电流的代数和为零来确定电流的大小和方向。

节点分析法的基本思想是，在每个节点上，电流的代数和为零。

具体步骤如下：1.标记电路中的所有分支电流和电压源。

2.选择一个节点作为参考节点，并将其电势设为零。

3.在每个节点上应用基尔霍夫第一定律，列出等式。

4.通过解这些等式，计算未知电流和电压。

节点分析法的优点是可以应用于复杂电路，计算比较方便。

缺点是需要处理大量的方程，对于大型电路，求解过程可能比较复杂。

总结：相量模型的网孔分析法和节点分析法是两种基于基尔霍夫定律的分析电路的方法。

网孔分析法适用于较小的电路，通过回路中电压的正负来确定电压的大小和方向；节点分析法适用于大型电路，通过节点上电流的代数和为零来确定电流的大小和方向。

这两种方法各有优缺点，应根据实际情况选择合适的方法进行电路的分析。

10种复杂电路分析方法
复杂电路的分析方法有很多种，下面列举了10种常见的复杂电路分
析方法：
1.节点分析法：根据基尔霍夫定律，在电路中选择适当数量的节点，
通过节点电压来求解未知电流或电压。

2.网络简化法：通过对于复杂电路中的并联和串联等电路元件进行简化，将复杂电路简化成简单的电路以便进行分析。

3.等效电路法：将复杂电路转化为等效电路，以简化电路分析。

4.非线性电路分析方法：对于非线性电路，采用分段线性化方法，将
非线性元件转化为等效线性元件，然后进行电路分析。

5.相量法：将电路元件及源的电压和电流用复数形式表示，进行复数
运算来分析复杂电路。

6.平衡法：对于对称电路，可以采用平衡法，通过对称特性进行分析，简化电路分析过程。

7.运放法：对于包含大量运放的电路，可以将运放近似为理想运放，
简化电路分析。

8.拉普拉斯变换法：将电路转化为拉普拉斯域函数，进行复杂电路的
分析与计算。

9.瞬态分析方法：通过对电路的初始和最终状态进行分析，求解电路
中的瞬态响应。

10.傅里叶变换法：用傅里叶变换将电路中的信号从时域转换到频域，进行频域分析，求解复杂电路的频率响应。

这些方法可以根据电路的特点和分析的目的进行选择和组合使用，以
便对复杂电路进行全面的分析。
