改进的节点电压分析法

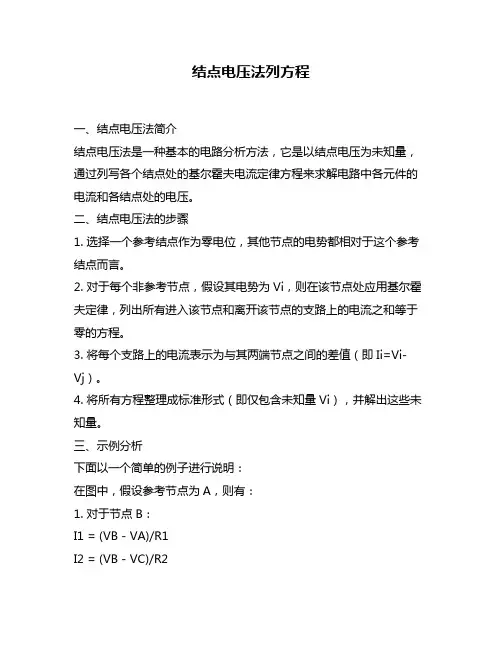

结点电压法列方程一、结点电压法简介结点电压法是一种基本的电路分析方法，它是以结点电压为未知量，通过列写各个结点处的基尔霍夫电流定律方程来求解电路中各元件的电流和各结点处的电压。

二、结点电压法的步骤1. 选择一个参考结点作为零电位，其他节点的电势都相对于这个参考结点而言。

2. 对于每个非参考节点，假设其电势为Vi，则在该节点处应用基尔霍夫定律，列出所有进入该节点和离开该节点的支路上的电流之和等于零的方程。

3. 将每个支路上的电流表示为与其两端节点之间的差值（即Ii=Vi-Vj）。

4. 将所有方程整理成标准形式（即仅包含未知量Vi），并解出这些未知量。

三、示例分析下面以一个简单的例子进行说明：在图中，假设参考节点为A，则有：1. 对于节点B：I1 = (VB - VA)/R1I2 = (VB - VC)/R2根据基尔霍夫定律得：I1 + I2 = 0将I1和I2代入上式得：(VB - VA)/R1 + (VB - VC)/R2 = 02. 对于节点C：I3 = (VC - VB)/R2I4 = (VC - VA)/R3根据基尔霍夫定律得：I3 + I4 = 0将I3和I4代入上式得：(VC - VB)/R2 + (VC - VA)/R3 = 0将以上两个方程整理成标准形式，得：(1/R1 + 1/R2)VB - 1/R2VC = VA/R1-1/R2VB + (1/R2 + 1/R3)VC = VA/R3解以上方程，可得：VB = (VA/R1 + VC/R2)/(1/R1 + 1/R2)VC = (VA/R3 + VB/R2)/(1/R2 + 1/R3)四、总结结点电压法是一种常用的电路分析方法，它可以简化复杂电路的分析过程，但需要注意选取参考节点和正确列出方程。

在实际应用中，可以借助计算机软件进行求解。

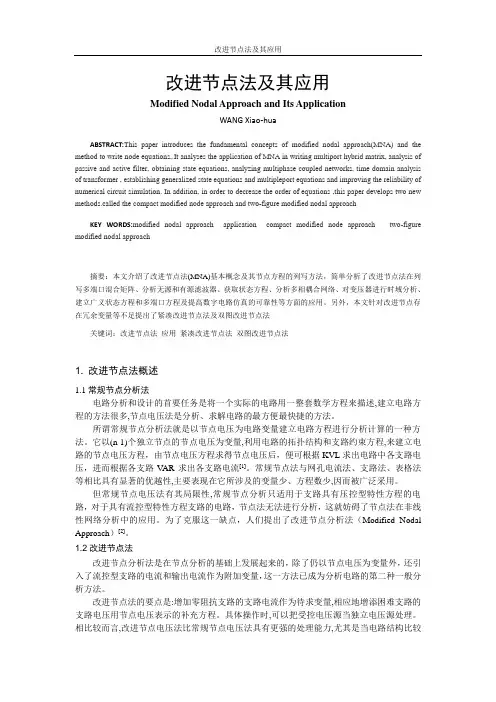

改进节点法及其应用Modified Nodal Approach and Its ApplicationWANG Xiao-huaABSTRACT:This paper introduces the fundamental concepts of modified nodal approach(MNA) and the method to write node equations,.It analyses the application of MNA in writing multiport hybrid matrix, analysis of passive and active filter, obtaining state equations, analyzing multiphase coupled networks, time domain analysis of transformer , establishing generalized state equations and multipleport equations and improving the reliability of numerical circuit simulation. In addition, in order to decrease the order of equations ,this paper develops two new methods.called the compact modified node approach and two-figure modified nodal approachKEY WORDS:modified nodal approach application compact modified node approach two-figure modified nodal approach摘要：本文介绍了改进节点法(MNA)基本概念及其节点方程的列写方法，简单分析了改进节点法在列写多端口混合矩阵、分析无源和有源滤波器、获取状态方程、分析多相耦合网络、对变压器进行时域分析、建立广义状态方程和多端口方程及提高数字电路仿真的可靠性等方面的应用。

改进节点法及其应用Modified Nodal Approach and Its ApplicationWANG Xiao-huaABSTRACT:This paper introduces the fundamental concepts of modified nodal approach(MNA) and the method to write node equations,.It analyses the application of MNA in writing multiport hybrid matrix, analysis of passive and active filter, obtaining state equations, analyzing multiphase coupled networks, time domain analysis of transformer , establishing generalized state equations and multipleport equations and improving the reliability of numerical circuit simulation. In addition, in order to decrease the order of equations ,this paper develops two new methods.called the compact modified node approach and two-figure modified nodal approachKEY WORDS:modified nodal approach application compact modified node approach two-figure modified nodal approach摘要：本文介绍了改进节点法(MNA)基本概念及其节点方程的列写方法，简单分析了改进节点法在列写多端口混合矩阵、分析无源和有源滤波器、获取状态方程、分析多相耦合网络、对变压器进行时域分析、建立广义状态方程和多端口方程及提高数字电路仿真的可靠性等方面的应用。

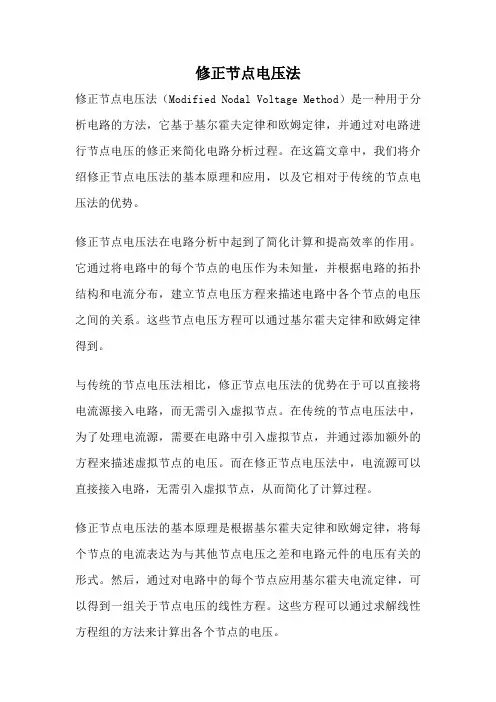

修正节点电压法修正节点电压法（Modified Nodal Voltage Method）是一种用于分析电路的方法，它基于基尔霍夫定律和欧姆定律，并通过对电路进行节点电压的修正来简化电路分析过程。

在这篇文章中，我们将介绍修正节点电压法的基本原理和应用，以及它相对于传统的节点电压法的优势。

修正节点电压法在电路分析中起到了简化计算和提高效率的作用。

它通过将电路中的每个节点的电压作为未知量，并根据电路的拓扑结构和电流分布，建立节点电压方程来描述电路中各个节点的电压之间的关系。

这些节点电压方程可以通过基尔霍夫定律和欧姆定律得到。

与传统的节点电压法相比，修正节点电压法的优势在于可以直接将电流源接入电路，而无需引入虚拟节点。

在传统的节点电压法中，为了处理电流源，需要在电路中引入虚拟节点，并通过添加额外的方程来描述虚拟节点的电压。

而在修正节点电压法中，电流源可以直接接入电路，无需引入虚拟节点，从而简化了计算过程。

修正节点电压法的基本原理是根据基尔霍夫定律和欧姆定律，将每个节点的电流表达为与其他节点电压之差和电路元件的电压有关的形式。

然后，通过对电路中的每个节点应用基尔霍夫电流定律，可以得到一组关于节点电压的线性方程。

这些方程可以通过求解线性方程组的方法来计算出各个节点的电压。

修正节点电压法的计算过程可以分为以下几个步骤：1. 标记节点：给电路中的每个节点标记一个编号，作为未知量。

2. 建立节点电压方程：根据基尔霍夫电流定律和欧姆定律，建立与节点电压有关的方程。

3. 修正节点电压：根据电路中的电流源和电压源，对节点电压进行修正。

4. 解线性方程组：将节点电压方程组表示为矩阵形式，并通过求解线性方程组的方法计算出各个节点的电压。

5. 计算电流和功率：根据节点电压和欧姆定律，计算电路中各个元件的电流和功率。

修正节点电压法在实际电路分析中具有广泛的应用。

它可以用于分析各种类型的电路，包括直流电路和交流电路。

在直流电路中，修正节点电压法可以用于计算电路中各个节点的电压和电流，从而确定电路的工作状态。

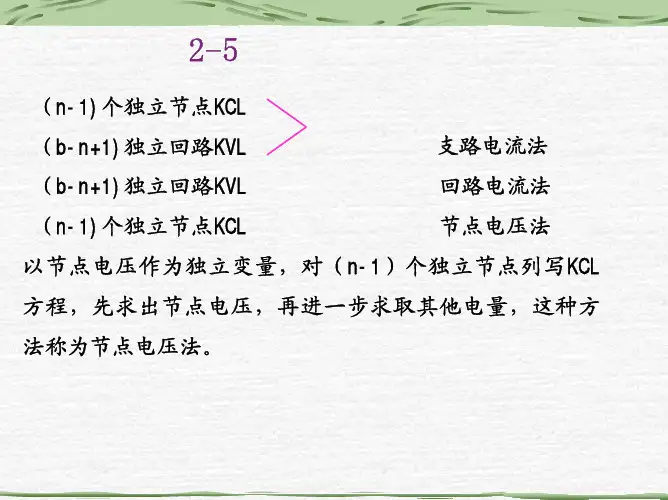

节点电压法.一、节点电压方程出发点进一步减少方程数，用未知的节点电压代替未知的支路电压来建立方程。

图3.2-1电路共有4个节点、 6条支路（把电流源和电导并联的电路看成是一条支路）。

用支路电流法计算，需列写6个独立的方程选取节点d为参考点，d点的电位为，则节点a、b、c为独立的节点，它们与d 点之间的电压称为各节点的节点电压（node voltage），实际上就是各点的电位。

这样a、b、c的节点电压是。

各电导支路的支路电流也就可用节点电压来表示结论：用3个节点电压表示了6个支路电压。

进一步减少了方程数。

1、节点电压方程根据KCL，可得图3.2-1电路的节点电压方程节点电压方程的一般形式自电导×本节点电压－Σ（互电导×相邻节点电压）= 流入本节点的所有电流源的电流的代数和自电导（self conductance）是指与每个节点相连的所有电导之和，互电导（mutual conductance）是指连接两个节点之间的支路电导。

节点电压法分析电路的一般步骤确定参考节点，并给其他独立节点编号。

列写节点电压方程，并求解方程，求得各节点电压。

由求得的节点电压，再求其他的电路变量，如支路电流、电压等。

例3.2-1 图3.2-1所示电路中，G1=G2=G3=2S，G4=G5=G6=1S，，，求各支路电流。

解：1. 电路共有4个节点，选取d为参考点，。

其他三个独立节点的节点电压分别为。

2. 列写节点电压方程节点a：节点b：节点c：代入参数，并整理，得到解方程，得3. 求各支路电流特别注意：节点电压方程的本质是KCL，即Σ(流出电流) =Σ(流入电流)，在节点电压方程中，方程的左边是与节点相连的电导上流出的电流之和，方程的右边则是与节点相连的电流源流入该节点的电流之和。

如果某个电流源上还串联有一个电导，那么该电导就不应再计入自电导和互电导之中，因为该电导上的电流（与它串联的电流源的电流）已经计入方程右边了。

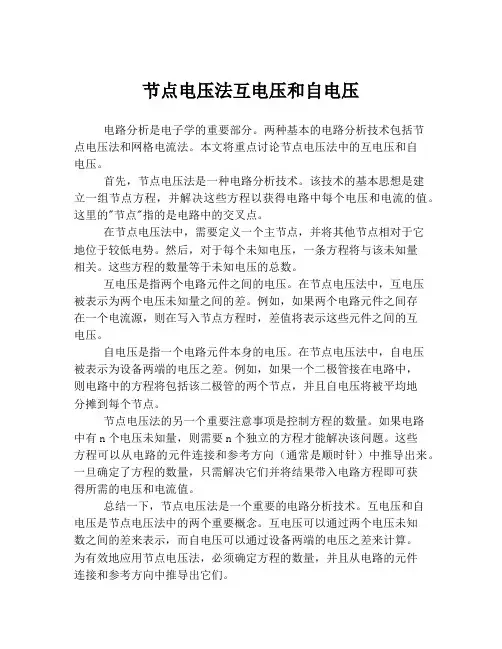

节点电压法互电压和自电压电路分析是电子学的重要部分。

两种基本的电路分析技术包括节点电压法和网格电流法。

本文将重点讨论节点电压法中的互电压和自电压。

首先，节点电压法是一种电路分析技术。

该技术的基本思想是建立一组节点方程，并解决这些方程以获得电路中每个电压和电流的值。

这里的"节点"指的是电路中的交叉点。

在节点电压法中，需要定义一个主节点，并将其他节点相对于它地位于较低电势。

然后，对于每个未知电压，一条方程将与该未知量相关。

这些方程的数量等于未知电压的总数。

互电压是指两个电路元件之间的电压。

在节点电压法中，互电压被表示为两个电压未知量之间的差。

例如，如果两个电路元件之间存在一个电流源，则在写入节点方程时，差值将表示这些元件之间的互电压。

自电压是指一个电路元件本身的电压。

在节点电压法中，自电压被表示为设备两端的电压之差。

例如，如果一个二极管接在电路中，则电路中的方程将包括该二极管的两个节点，并且自电压将被平均地分摊到每个节点。

节点电压法的另一个重要注意事项是控制方程的数量。

如果电路中有n个电压未知量，则需要n个独立的方程才能解决该问题。

这些方程可以从电路的元件连接和参考方向（通常是顺时针）中推导出来。

一旦确定了方程的数量，只需解决它们并将结果带入电路方程即可获得所需的电压和电流值。

总结一下，节点电压法是一个重要的电路分析技术。

互电压和自电压是节点电压法中的两个重要概念。

互电压可以通过两个电压未知数之间的差来表示，而自电压可以通过设备两端的电压之差来计算。

为有效地应用节点电压法，必须确定方程的数量，并且从电路的元件连接和参考方向中推导出它们。

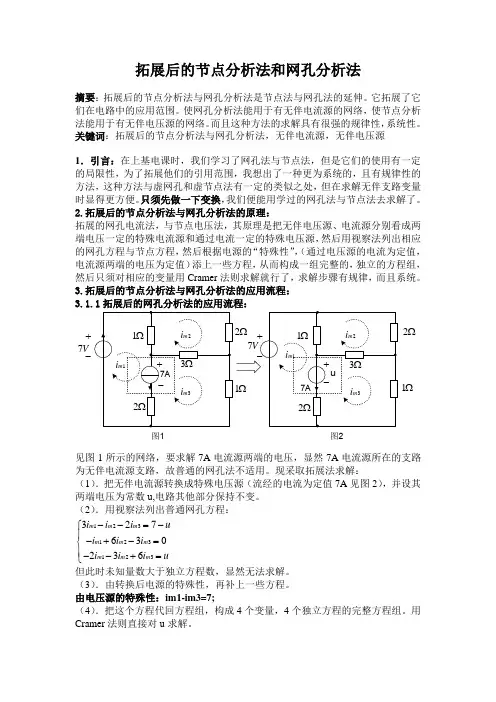

拓展后的节点分析法和网孔分析法摘要：拓展后的节点分析法与网孔分析法是节点法与网孔法的延伸。

它拓展了它们在电路中的应用范围。

使网孔分析法能用于有无伴电流源的网络，使节点分析法能用于有无伴电压源的网络。

而且这种方法的求解具有很强的规律性，系统性。

关键词：拓展后的节点分析法与网孔分析法，无伴电流源，无伴电压源1．引言：在上基电课时，我们学习了网孔法与节点法，但是它们的使用有一定的局限性，为了拓展他们的引用范围，我想出了一种更为系统的，且有规律性的方法，这种方法与虚网孔和虚节点法有一定的类似之处，但在求解无伴支路变量时显得更方便。

只须先做一下变换，我们便能用学过的网孔法与节点法去求解了。

2.拓展后的节点分析法与网孔分析法的原理：拓展的网孔电流法，与节点电压法，其原理是把无伴电压源、电流源分别看成两端电压一定的特殊电流源和通过电流一定的特殊电压源，然后用视察法列出相应的网孔方程与节点方程，然后根据电源的“特殊性”，（通过电压源的电流为定值，电流源两端的电压为定值）添上一些方程，从而构成一组完整的，独立的方程组，然后只须对相应的变量用Cramer 法则求解就行了，求解步骤有规律，而且系统。

3.拓展后的节点分析法与网孔分析法的应用流程： 3.1.1拓展后的网孔分析法的应用流程：+-7V 2Ω1Ω图1图2见图1所示的网络，要求解7A 电流源两端的电压，显然7A 电流源所在的支路为无伴电流源支路，故普通的网孔法不适用。

现采取拓展法求解： （1）．把无伴电流源转换成特殊电压源（流经的电流为定值7A 见图2），并设其两端电压为常数u,电路其他部分保持不变。

（2）．用视察法列出普通网孔方程： 123123123327630236m m m m m m m m m i i i u i i i i i i u --=-⎧⎪-+-=⎨⎪--+=⎩但此时未知量数大于独立方程数，显然无法求解。

（3）．由转换后电源的特殊性，再补上一些方程。

节点电压法的步骤一、引言节点电压法是电路分析中的一种重要方法，它可以用来求解复杂的电路问题。

在进行节点电压法的分析时，需要按照一定的步骤进行操作。

本文将详细介绍节点电压法的步骤。

二、节点电压法的基本原理在进行节点电压法分析时，需要先了解其基本原理。

节点电压法是以每个节点的电势差为变量，通过列方程组求解各个节点的电势差，并进而得到各个元件上的电流和功率等信息。

因此，在使用该方法时，需要先确定每个节点的参考点，并将其与其他未知量联系起来。

三、确定参考点在使用节点电压法进行分析时，需要先确定一个参考点。

通常情况下，选择一个处于地位较高或者比较容易处理的点作为参考点。

在实际应用中，可以根据具体情况选择不同位置作为参考点。

四、标记未知量在确定参考点之后，需要标记出所有未知量。

通常情况下，在使用节点电压法进行分析时，我们会标记出每个元件两端所对应的未知量，并以该未知量作为该元件所对应方程式中的变量。

五、列方程组在标记出所有未知量之后，需要列出方程组。

通常情况下，在使用节点电压法进行分析时，我们会根据参考点的位置，将每个节点的电势差表示为该节点与参考点之间的电势差。

然后，我们会根据各个元件两端所对应的未知量，列出相应的方程式，并将其放入方程组中。

六、解方程组在列出方程组之后，需要解出各个未知量。

通常情况下，在使用节点电压法进行分析时，我们可以采用高斯消元法或者克拉默法等方法来解出方程组中的各个未知量。

七、检验结果在解出各个未知量之后，需要对结果进行检验。

通常情况下，在使用节点电压法进行分析时，我们可以通过计算每个元件上的电流和功率等信息来检验结果是否正确。

八、总结综上所述，节点电压法是一种重要的电路分析方法。

在进行该方法的分析时，需要按照一定步骤进行操作。

具体而言，需要确定参考点、标记未知量、列方程组、解方程组以及检验结果等步骤。

通过这些步骤的操作，可以得到准确可靠的分析结果。
