电力系统继电保护原理及新技术1）电力系统继电保护的任务？答（1）自动，迅速，有选择地切除故障器件，使无故障部分设备恢复正常运行，故障部分设备免遭毁坏。
（2）发现电气器件的不正常状态，根据运行维护条件动作于发信号，减负荷或跳闸。
2）电力系统继电保护的基本要求？选择性，速动性，灵敏性和可靠性。
3）电力系统继电保护的基本原理？根据电力系统正常运行与发生故障或不正常运行状态之间的差别，以及电力系统被保护范围内电气器件发生故障或不正常运行状态的特征，配置完善的继电保护，实现对电力系统的保护。
继电保护装置由各种继电器和元件组成，分类：按不同参量的过量，欠量和差量划分的有过电流继电器，低电压继电器，电流差动继电器；按其结构原理划分为电磁型，整流型，晶体管型和微机型等继电器。
1）微机型继电保护装置的硬件电路构成？微机系统，模拟数据采集系统，开光量输入和输出系统，人机对话微机系统，电源系统。
2）何谓采样定理？对连续信号x （t ）进行采样时，周期采样频率f s必须大于被采样原始信号x （t ）的最大截止频率f c 的两倍，才能从离散的）（t x s中完全恢复出原始信号x （t ）。
数据采集电路的主要作用？把模拟量转换成对应的数字量。
3）逐次比较式模数转换器的主要技术指标？(1)分辨率（2）输入模拟量的极性（3）量程（4）精度（5）转换时间（6）输出逻辑电平4）微机保护的模数变换有哪几种？分别是如何变换的？主要有两种，即逐次比较式和VFC 式。
逐次比较式：就是把模拟量电压与组成二进制关系的标准电压一位一位地进行比较，达到将模拟电压变成二进制数的目的。
VFC ：将模拟电压变换为脉冲信号，由计数器进行计数。
这样在采样间隔内的计数值就与采样对象的积分值成比例。
实现了模数转换。
5）半周积分与傅氏算法的应用特点？半周积分：具有一定滤高频能力，但是不能滤直流分量。
全周波傅氏算法兼备了滤波和计算基本电气量的过程，是一种较好的算法，但其数据窗至少需要一个周期的采样值，仍显得速度不够快。
区域治理智能电力与应用新一代电力系统继电保护——暂态保护刘业标中国能源建设云南火电建设有限公司，云南 昆明 650217摘要：当单相接地故障发生时，经消弧线圈补偿后的故障电流较小，接地电弧不稳定，使得基于稳态量整定的分界开关存在误动现象，从故障暂态原理入手，可以使该问题得到可靠解决，本文针对暂态保护进行了分析。
关键词：电力系统；分界开关；暂态法单相接地故障占电网故障的80%左右，根据故障持续时间分为瞬时性、间歇性和永久性故障。
谐振接地方式不仅可以自动消除瞬间单相接地故障，还能降低间歇性故障发生概率，已成为国内中压配电网主要接地方式。
国际上，日本以及欧洲国家（德国、法国、意大利、俄罗斯等）也是采用小电流接地方式。
国内外统计数据表明，经消弧线圈接地故障跳闸率比小电阻接地减少50%左右。
一、分界开关误动原因针对中性点经消弧线圈接地的配电系统，开展用户分界开关性能测试，模拟区内外金属接地、弧光接地、间歇接地故障，发现间歇接地故障时分界开关误动几率高。
1稳态原因谐振接地补偿电容电流，非故障线路零序电流比故障线路高，残流小于10A，电流方向相同，不存在零序电流整定值区间，因整定值设置过低造成误动。
采用工频滤波算法的普通分界开关控制保护器，滤波后的零序电流幅值偏大，易超过整定值也会引起分界开关误动。
2暂态原因由于接地电流小，接地电弧易于熄灭和重燃，相当比例的接地故障为间歇性弧光接地故障。
间歇性故障暂态过程持续时间长、暂态零序电流幅值大。
如果按稳态量整定动作值，在出现间歇性接地故障时，因为有一个持续的暂态信号捣乱，暂态幅值远大于整定值，分界开关误动。
综上所述，谐振接地分界开关零序电流与电容电流难以从有效值上可靠区分，间歇性故障中暂态零序电流幅值偏大，传统保护整定值失效，导致分界开关不能正确动作。
暂态量不受消弧线圈的影响，利用其实现分界，能够提高可靠性。
二、采用暂态保护解决方案1原理分析暂态信号的主频在300-1000Hz，比消弧线圈中的阻抗主频大6-20倍，可以忽略消弧线圈对暂态信号的影响，几乎没有电感电流存在，暂态信号幅值大是因为高频下容抗小，容性电流大。
电力变压器继电保护配置摘要：本文从差动保护、瓦斯保护、过电流保护、过负荷保护等方面介绍了变压器各种保护配置的原理及作用，最后针对具体变电站给出了变压器保护配置举例。
关键词：电力变压器；保护配置电力变压器是电力系统中大量使用的重要电气设备，同时也是非常贵重的元件，发生故障时将对供电可靠性及系统的正常运行带来严重后果，同时也会造成严重的经济损失。
因此，变压器具有合理的保护配置对变压器保护具有了非常重要的意义。
一、变压器保护的基本原理和作用（一）变压器的主保护变压器的主保护包括差动保护、瓦斯保护。
主保护是为满足系统稳定和设备安全要求，能以最快速度有选择的切除被保护设备和线路故障的保护。

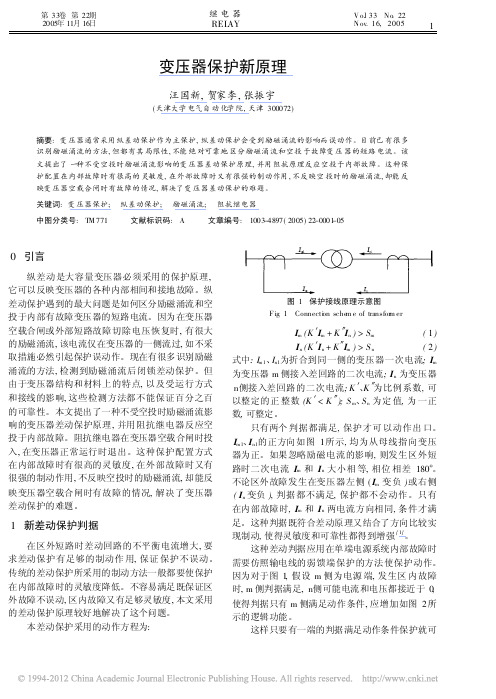

1、差动保护（1）差动保护原理变压器差动保护是按照循环电流原理构成的,主要是用来反应变压器绕组、引出线及套管上的各种短路故障，是变压器的主保护。
（2）差动保护特点从保护范围上来说，可以保护三侧开关CT（包括CT）至主变部分，可以反应保护范围内的接地、相间、匝间故障。
从动作特性上看，瞬时跳三侧开关 (0秒动作)。
2、瓦斯保护（1）瓦斯保护可以反应主变内部各种故障（包括接头过热、局部放电、铁芯故障等）的非电量主保护。
轻瓦斯保护动作于发信号，重瓦斯保护动作瞬时跳开各侧开关。
（2）瓦斯保护原理当变压器发生内部故障时产生大量的气体将聚集在瓦斯继电器的上部，使油下降，当油面降低到一定程度时，上浮筒下沉使水银接点接通，发轻瓦斯动作信号。
如果是严重的故障时，油箱内的压力增大使油流冲击挡板，挡板克服弹簧阻力，带动磁铁向干簧触点方向移动使水银接点闭合接通跳闸回路。
（3）瓦斯保护的特点瓦斯保护的范围是油箱内部的相间短路故障，绕组匝间、层间短期故障，绕组与铁芯与外壳间的短路故障，铁芯故障，油面下降或漏油和分接头接触不良等故障。
（二）变压器的后备保护后备保护是指当主保护或开关拒动时，用来切除故障的保护。
后备保护分为远后备和近后备两种。
远后备保护是指当主保护或开关拒动时，由相邻电力设备或线路的保护来实现的后备保护。
新型继电保护与故障测距原理与技术发表时间：2018-02-01T15:50:47.927Z 来源：《防护工程》2017年第28期作者：袁晓斌巫光祥[导读] 近年来，我国电力行业取得了较快的发展，但电力故障也时有发生，对电力系统正常的运行带来较大影响。
国网江西省电力有限公司萍乡供电分公司江西省萍乡市 337000摘要：近年来，我国电力行业取得了较快的发展，但电力故障也时有发生，对电力系统正常的运行带来较大影响。
目前，运用继电保护技术来对电力系统故障和运行异常进行诊断，或采取相应保护措施来保护电力系统是比较好的办法，确保电力系统运行的安全性和可靠性。
文章从继电保护系统的原理、作用和特点入手，对继电保护系统运行中的常见故障进行了分析，并进一步对继电保护系统运行中常见故障的处理办法进行了具体的阐述。
关键词：继电保护；故障测距原理；技术电力生产发展的需要和新技术的陆续出现是电力系统继电保护原理和技术发展的源泉。
继电保护工作者总是在不断地根据需要和可能,对已有的继电保护装置进行改进和完善,同时努力探求实现继电保护的新原理,开发新型的继电保护装置。
计算机的应用为此创造了前所未有的良机[1]。
1.继电保护系统的原理、作用和特点高压电力系统继电保护技术的原理是电气测量器件对被保护对象实时检测其有关电气量(电流、电压、功率、频率等)的大小、性质、输出的逻辑状态、顺序或它们的组合，还有检测其他的物理量(如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高等)作为继电保护装置的输入信号，通过逻辑运算与给定的整定值进行比较，然后给出一组逻辑信号来判断相应的保护是否应该启动，并将有关命令传给执行机构，由执行机构完成保护的工作任务(跳闸或发出报警信号等)。
高压电力系统继电保护技术的作用是专业对电力系统的正常运行工况进行监测显示，对异常工况进行及时的故障报警、故障诊断或快速切断异常线路(或设备等)的电力，进而为用户的正常生产、生活用电提供保证。

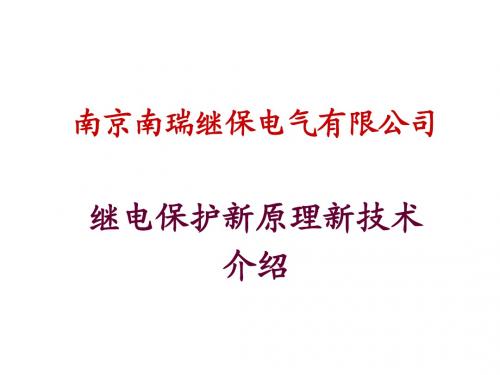

南京南瑞继保电气有限公司继电保护新原理新技术介绍线路保护部份光纤电流纵差保护工频变化量阻抗继电器工频变化量方向继电器单侧电源线<a name=baidusnap0></a>路上</B>发生短路防止纵联方向、纵联距离保护拒动的措施在有串联补偿电容线路上</B>的对策（略）工频变化量阻抗继电器重叠原理的应用工频变化量继电器的基本关系式正向短路基本关系式工频变化量继电器的基本关系式反向短路基本关系式工频变化量阻抗继电器的构成用于构成快速距离Ⅰ段。
其动作方程为： Uop为整定值末端电压, 上式代表定值末端电压变化量大于时继电器动作, 否则不动作。
对相间阻抗继电器对接地阻抗继电器为动作门槛，取故障前工作电压的记忆量正向短路动作特性当落在圆内继电器动作保护过渡电阻的能力很强，该能力有很强的自适应能力。
由于与相位相同，所以过渡电阻附加阻抗是纯阻性的。
因此区外短路不会超越。
正向出口短路没有死区。
正向出口短路动作速度很快。
保护背后运行方式越大，本线路越长，动作速度越快。
系统振荡时不会误动，不必经振荡闭锁控制。
适用于串补线路。
正向出口短路动作速度很快图中为保护背后电源阻抗，为继电器整定阻抗。
正向出口发生短路，短路点电压变化。
连接线并引长交点垂线于点。
则线为保护范围末端电压变化量。
显见，短路点越近保护安装处、越短、线越长，动作量比制动量大得越多。
，继电器动作越快。
最快可达到现场曾有动作于出口的记录。
反向短路动作特性反向短路时落在第Ⅲ象限，进入不了圆内。
因而继电器不会误动。
而有良好的方向性。
工频变化量方向继电器工频变化量方向继电器工频变化量方向继电器特点单侧电源线路上</B>发生短路纵联保护拒动的原因以闭锁式为例及对策原因：如果负荷侧起动元件未起动,则将由远方起信起动发信,闭锁了电源侧的纵联保护。
对策：负荷侧如果起动元件未起动，则检查当任一个相电压或相间电压降低到小于0.6倍额定电压时,将远方起信推迟100mS。
变压器继电保护设计方案1.总降压变电站主结线确实定2. 1.1 主结线定义3.总降压变电站的电气主结线是由变压器、断路器、隔离开关、互感器、母线及电缆等电气设备，按一定顺序连接组成的电路。
4. 1.2主结线根本要求5.对电气主结线的根本要：6.①根据用电负荷的要求，保证供电的可靠性。
7.②电气主结线应具有一定的运用灵活性。
8.③结线简单，运行方便。
9.④在保证平安可靠供电的根底上，力求投资少，年运行费用低。
10. 1.3 主结线方案确定11.根据系统电源情况，供电电压有两个方案[2]。
12.方案1：工作电源与备用电源均用35KV电压，在这个方案中，工厂总降压变电站采用桥式接线。
13.方案2：工作电源采用35KV电压，工厂总降压变电站选用一台主变压器，构成线路-变压器单元结线，备用电源采用10KV电压。
14. 1.4主结线特点15.为了保证一级负荷的正常供电，决定总降压变电站采用单母线分段主结线方式。
16.该主结线的主要特点如下：17.总降压变电站设一台5000kV·A、35/10kV的降压变压器，变压器与35kV架空线路结成线路—变压器组单元结线。
在变压器高压侧安装少油式断路器，以便于变电站的控制、运行和维修。
18.总降压变电站的10kV侧采用单母线分段接线，用10kV少油式断路器将母线分成两段。
19.主变压器低压侧用少油式断路器接到10kV母线的一个分段上；10kV的备用线路也经少油式断路器接到10kV母线的另一分段上。
20.各车间的一级负荷都由两段母线供电，以保证供电的可靠性。
21.根据规定，备用电源只有在主电源停止运行及主变压器故障或检修时才能投3所示。
入。
因此备用电源进线开关在正常时是断开的，而10KV母线的分段断路器在正常时是闭合的。
6.在10kV母线侧，工作电源与备用电源之间设有备用电源自动投入装置(APD〕，当工作电源因故障而断开时，备用电源会立即投入。
当主电源发生故障时，变电站的操作电源来自备用电源断路器前的所用电变压器。
