变压器保护配置及运行规定详细讲解(变压器保护的基本要求,变压器保护配置,运行规定)

变压器保护原理与配置变压器是电力系统中重要的电力设备之一，其主要功能是将一个电压等级的电能转换为另一个电压等级的电能，并在输电中进行电能传输和分配。

为保障变压器的正常运行，必须对其进行保护。

以下是变压器保护原理与配置的介绍。

一、变压器保护原理1. 过载保护当变压器负载电流超过额定电流时，将引起变压器温升过高，甚至可能导致短路，从而损坏变压器。

因此，需要对变压器进行过载保护。

过载保护装置通常采用电流互感器检测变压器负载电流，并通过保护继电器等装置实现过载保护。

2. 短路保护当变压器发生短路故障时，电流会急剧升高，引起变压器内部温度瞬间升高，将损坏变压器绕组和绝缘。

因此，需要对变压器进行短路保护。

短路保护装置通常采用电流互感器检测变压器电流，并通过保护继电器等装置实现短路保护。

3. 地闸保护当变压器出现地闸故障时，会导致变压器绕组和绝缘被损坏，从而影响变压器正常运行。

因此，需要进行地闸保护。

地闸保护装置通常采用变压器的中性点作为检测点，并通过保护继电器等装置实现地闸保护。

4. 过压保护当变压器输入电压超过额定电压时，会导致变压器绕组和绝缘的击穿，损坏变压器正常运行。

因此，需要进行过压保护。

过压保护装置通常采用电压互感器检测输入电压，并通过保护继电器等装置实现过压保护。

5. 欠压保护当变压器输入电压低于额定电压时，会导致变压器负载电流急剧升高，造成变压器绕组温度异常升高，从而损坏变压器。

因此，需要进行欠压保护。

欠压保护装置通常采用电压互感器检测输入电压，并通过保护继电器等装置实现欠压保护。

二、变压器保护配置变压器保护装置应按照变压器及其用途来确定配置方案。

变压器通常采用机械继电器、数字化继电器、微处理器等不同类型的保护装置。

1. 机械继电器保护机械继电器保护装置是一种传统的设备保护方案，通常用于小型变压器的保护。

它具有工作可靠、升级容易、操作简单等优点，但不支持远程通信，难以实现自动化和故障诊断。

2. 数字化继电器保护数字化继电器保护装置是一种新型设备保护方案，通常用于大型变压器的保护。

变压器保护配置及相关问题1.概述1.1.变压器的故障和不正常状态(1)绕组及其引出线的相间短路和在中性点直接接地处的单相接地短路；(2)绕组的匝间短路；(3)外部相间短路引起的过电流：(4)中性点直接接地电力网中;外部接地短路引起的过电流及中性点过电压；(5)过负荷；(6)过励磁；(7)油面降低；(8)变压器温度及油箱压力升高和冷却系统故障1.2对变压器保护的基本要求(1)变压器发生故障时应将它与所有电源断开..(2)母线或其它与变压器相连的其它元件发生故障;而故障元件由于某种原因保护拒动或断路器失灵等其本身断路器未能断开情况下;应使变压器与故障部分分开..(3)当变压器过负荷、油面降低、油温过高时;应发出报警信号2．变压器差动保护2.1变压器差动保护应符合的要求规程规定：(1)应能躲过励磁涌流和外部短路产生的不平衡电流(2)应在变压器过励磁时不误动(3)保护范围应包括变压器及其引出线2.2变压器差动保护需要考虑的特殊问题2.2.1变压器励磁涌流变压器的高低压侧是通过电磁联系的;仅在电源一侧存在励磁电流;它是差动保护中不平衡电流的一部分..在正常情况下;其值很小;小于变压器额定电流的3%..当发生外部短路故障时;由于电源侧母线电压降低;励磁电流更小;因此这些情况下的不平衡电流对差动保护的影响一般可不必考虑..在变压器空载投入电源或外部故障切除电压恢复过程中;会出现励磁涌流..励磁涌流有如下特点：(1)励磁涌流的大小与合闸瞬间外加电压的相位有关;电压过零时合闸涌流最大;可达5—10倍的额定电流..这样;对于三相变压器;无论任何瞬间合闸;至少有两相会出现不同程度的励磁涌流..(2)励磁涌流中含有大量的非周期分量和高次谐波;在最初瞬间可能完全偏向时间轴一侧;其中二次谐波分量所占比例最大;四次以上谐波分量很小..(3)最初的几个周期内;励磁涌流的波形是间断的..(4)励磁涌流的大小和衰减速度;与合闸时电压相位、铁芯中剩磁的大小和方向、电源容量、变压器容量及铁芯材料有关..由于涌流只存在于变压器的电源侧;如不采取措施必将导致保护的误动作;根据涌流的性质;可采取以下措施：(1)利用励磁涌流中的非周期分量使继电器铁芯保护;自动提高保护的动作电流..如使用速饱和铁芯的的差动继电器..(2)利用延时动作或提高动作值躲过涌流..(3)用短路电流和励磁涌流波形的差别来躲涌流..如目前成熟使用的利用二次谐波制动和间断角闭锁的微机型差动保护..鉴于涌流受多种因素影响;二次谐波制动系数的定值整定只能是一个经验数值;一般取15—20％;定值过大可能导致在空投变压器或区外故障切除时差动保护动作;过小则有可能使得变压器内部故障时差动保护动作时间延长..差动保护中二次谐波的闭锁方式有两种;按相闭锁和三相“或”门闭锁..这两种方式也是各有利弊..按相闭锁是指三相涌流中某相二次谐波满足制动条件;则只闭锁该相的差动保护;由于变压器空载合闸时三相涌流中某相波形的二次谐波成分有可能小于15％;将导致空投时差动保护的误动；三相“或”门闭锁是指三相涌流中任一相二次谐波满足制动条件;三相差动保护均被闭锁;这种闭锁方式可以提高差动保护的可靠性;但是在带有闸间短路的变压器空载合闸时;差动保护将因非故障相的励磁涌流而闭锁;造成变压器闸间短路的延缓切除;使损坏更加严重;变压器容量越大延缓时间就越长..投那种方式;应视具体情况而定;当选择按相闭锁方式时;可采取两相差动动作才出口的方式..新变压器投运或大修后投运以及更换主变差动保护后;都要进行3-5次的空载投入冲击试验;除去一次设备的要求外;检验差动保护在涌流情况下的动作特性也是其重要原因..所以空载投入变压器时应将差动保护投入;以检验该变压器差动保护躲涌流的定值是否合适;如出现误动应及时调整定值..2.2.2变压器接线组别的影响和措施对于常用的Y;d11接线的变压器;由于三角侧的线电压与星形侧相应的线电压相差30°;故其相应相的电流相位关系也相差30°;即三角侧的电流比星形侧的同一电流在相位上超前30°;因此即使变压器两侧电流互感器的二次电流相等;在差动回路中也会出现不平衡电流..对这种由接线形式引起的不平衡电流;一般采用相位补偿法补偿;即将变压器星形侧的电流互感器接成三角形;而将变压器三角侧的电流互感器接成星形;从而把电流互感器二次电流的相位校正过来..微机型差动保护多通过软件计算完成相位补偿;两侧的电流互感器都接成星形..2.2.3带负荷调压在运行中改变分接头有载调压变压器在运行中;常常需要改变分接头以调整电压;这样实际上改变了变压器的变比;从而增大了差动回路中的不平衡电流;这一问题的解决一般采用提高保护动作电流来消除影响..2.2.4区外故障不平衡电流的增大变压器在正常负荷状态下;电流互感器的误差很小;这时差动保护的差回路不平衡电流也很小..但随着外部短路电流的增大;电流互感器就可能饱和;误差也随着增大;不平衡电流也随之增大..当不平衡电流超过保护动作电流时;差动保护就误动..如果将差动保护做成这样的特性：它的动作电流将随着不平衡电流的增大而按比例增大;且比不平衡电流增大的还要快;则上述误动就不会出现..现在广泛采用的比率制动式差动保护就具备这样的特点..2.3差动速断保护变压器的差动速断保护实际上就是反应差动电流的过电流继电器;不经任何闭锁和制动;靠定值整定躲过涌流和不平衡电流;任一相差电流大于动作值就动作于出口继电器;以保证在差动范围内发生严重故障时能快速动作出口..2.4比率制动差动保护比率制动是目前差动保护的主流动作原理;各厂家各型号的差动保护都采用原理;所不同之处只是涌流判据和采取什么样的比率制动特性..比率制动差动保护除了引入差动电流作为动作电流外;还引入外部短路电流作为制动电流;当外部短路电流增大时;制动电流随之增大;是差动继电器的动作电流相应增大..这样就可以在不提高动作整定值的情况下;有效避免由于外部短路时不平衡电流引起的误动;并保证差动保护范围内短路时的动作灵敏度..比率制动差动保护的通用特性如式1;特性曲线如图1：Id≥Idmin I<Irmin1r≥IrminId≥Ir+KIr-IrminIr式中; Id—差动电流K —差动动作特性斜线段的斜率Idmin —差动电流动作门槛定值Ir —制动电流 Irmin —制动电流拐点值..按照制动系数定义K res ＝I op ／I res 2式中 I op 为差动保护的动作电流；I res 为差动保护的制动电流..当差动保护动作特性不过原点时;K res 显然与差动保护动作特性中的斜率K 是不同的..当制动电流小于I rmin 时;差动保护的动作取决于差电流门槛值I dmin ;与制动电流无关..此时制动系数无意义..当制动电流大于拐点制动电流时;拐点制动电流越小;则制动系数K res 越大..制动系数K res 随着制动电流的增大;越来越逼近动作特性的斜率..即当发生严重故障时;保护动作的灵敏度仅与动作特性的斜率有关;而与差动电流门槛值和拐点制动电流无关..由以上分析可知;为了使发生外部故障时保护不误动作;拐点制动电流不能取得太大..通常取差电流门槛值略大于正常情况下的最大不平衡电流..与此对应;取拐点制动电流为接近于正常情况下的制动电流..常规差动在正常工作时;制动电流大小为负荷电流;接近于额定电流..考虑到此时电流互感器误差较小;可以将拐点制动电流取在额定电流附近..通常通过比较制动系数的大小来评价差动保护的动作性能：对于相同的制动电流I res ;当制动系数越大时;区内故障使保护能够动作的差动电流越大;保护动作越不灵敏；另一方面;对于区外故障而言;制动系数越大;允许两侧CT 的饱和及暂态误差越大;保护越不容易误动..对于新安装的差动保护在正式投运前应作如下工作：a.安装时进行电流互感器二次极性测试;确保按装置要求的接线方式接入电流互感器二次回路b.在变压器充电时;投入差动保护c.变压器充电合闸5次;以检查差动保护躲励磁涌流的性能和定值d.带负荷前将差动保护停运;打开跳闸压板;测量各侧各相电流的有效值和相位;并检查是否与实际相符e.测各相差电流;f.检查无误后;投入差动保护2.5变压器本体保护变压器本体保护主要包括本体重瓦斯、本体轻瓦斯、有载重瓦斯、压力释放、超温等保护;超高压大容量变压器有的还需要设置“冷却器全停”保护;经长延时后跳闸..压力释放动作于变压器本体油箱压力释放阀的接点;超温跳闸动作于感受变压器油温的电子温度计接点;由于这两种保护的可靠性较低;维护也不宜;一般现场都不投跳闸..瓦斯保护是最主要和最基本的本体保护;和变压器差动保护一起构成变压器的主保护..瓦斯保护主要反映变压器油箱内部的各种故障;特别是铁芯故障..无论差动保护或其它保护如何改进提高性能;也不能代替..当然;瓦斯保护也不能代替差动保护;因为它无法保护变压器套管引出线和连接线短路故障;另外;内部电气故障是瓦斯保护的反应较慢..由于瓦斯保护和差动保护的重要性;运行中的变压器是不允许退出的;确有必要时;必须经总工批准..瓦斯保护动作于瓦斯继电器;目前常用的为开口杯和挡板复合式继电器;安装于变压器油枕和本体油箱的连接油管上;变压器内部的任何故障都会引起油箱内油气的变化;从而使瓦斯继电器动作..瓦斯继电器一般可提供轻瓦斯和重瓦斯两种接点;轻瓦斯联动于继电器上部的开口杯;反应继电器内油面的下降;动作于信号;定值以体积整定；重瓦斯接点联动于继电器内部的挡板;反应油管内油流速的变化;动作于跳闸..运行实践表明;瓦斯继电器的误动作率较高;且误动原因较难明确..安装使用中要特别注意..现在常用的瓦斯继电器;其重瓦斯接点一般是三柱两接点;安装时应将两副接点串联使用;以保证可靠性..东北地区还有自己的特殊要求..相关反措要求还有：重瓦斯跳闸重动中间继电器的动作电压不能低于50%的额定电压；重瓦斯出口中间不能与其它保护共用等..2.6 110KV及以下变压器后备保护配置根据继电保护和安全自动装置技术规程、3—10KV电网继电保护装置运行整定规程中有关条文要求：电力变压器应装设外部接地、相间短路引起的过电流保护及中性点过电压保护装置;以作为相邻元件及变压器内部故障的后备保护..也就是说;变压器后备保护不仅要作变压器故障的后备保护;还常常要兼顾本侧出线故障的后备保护;110KV及以下系统中电源侧后备保护还常常兼作负荷侧母线短路和出线的后备保护..变压器后备保护的配置原则、跳闸方式、整定原则等都应符合上述规程规定;以达到快速切除故障缩小故障范围;保证系统稳定和主设备安全..继电保护系统配置的最基本要求..1)任何电力设备和线路;不得在任何时候处于无继电保护的状态下运行..2)任何电力设备和线路在运行中;必须在任何时候由两套完全独立的继电保护分别控制两台完全独立断路器实现保护..2.6.1相间故障变压器后备保护1过电流保护变压器各侧的过电流保护过电流元件按相设置;均按躲开变压器可能出现的最大负荷电流整定;但不作为短路保护的一级参与选择性配合;其动作时间应大于出线保护的最长时间..最大负荷要考虑事故时;可能出现的过负荷;如并列运行的变压器切除一台后;另一台可能出现的过负荷;对降压变压器还要考虑电动机自启动时的最大电流..上述保护动作应跳各侧变压器..2复合电压闭锁过流作为变压器短路故障的后备保护应主要作为相邻元件及变压器内部故障的后备保护..常常因灵敏度不足而增加复合电压闭锁回路..也就是说;在不对称性故障时;出现负序电压以及在对称性故障保护安装处三相电压低于某一值时;才可开放过电流保护;这样使复合电压闭锁过流的电流定值大大下降;也就提高了灵敏度..使用复合电压闭锁过流应注意以下问题：1在电压侧要求配置相间短路故障后备过流保护时;一般要求作对侧母线相间故障的后备保护;此时不仅要求电流整定要有灵敏度;而且要校验复合电压闭锁的开放电压也要有灵敏度..否则会导致低压侧母线故障时应电压未降到开放值而使保护拒动..常用的做法是高压侧的复合电压闭锁元件取三侧电压构成“或”门或将各侧复压接点并联构成“或门..2各侧、各段电流元件是否经复压闭锁应能分别投退3复压元件应具备电压互感器二次回路断线或电压元件检修时保护误开放的措施..3带方向的复合电压闭锁过流与电网配合的变压器后备保护装置;应根据选择性要求确定是否经过方向元件控制;并且方向元件应有记忆功能;保证出口三相短路时方向元件可靠动作..方向元件和电流元件应采用按相配置的原则..4相间短路后备保护的配置原则作为变压器本身和相邻元件相间短路的后备保护;原则上应在变压器各侧装设;并应注意到能反映电流互感器与断路器之间的故障..为适当简化后备保护;可采用下列处理办法：a.除主电源侧外;其它各侧保护只作为相邻元件的后备保护;而不作为变压器本身的后备保护;因为一般变压器均装有瓦斯保护和至少一套主保护;在有一套主电源侧的后备保护已足够..b.小电源侧或无电源侧的过电流保护主要保护本侧母线;同时兼作本侧出线的后备保护;时间定值应与出线保护最长动作时间配合;动作后先跳联络变;再跳本侧;后跳三侧..c.对于中低压侧母线短路容量较大的变电站;当母线故障或出线故障出线断路器拒动时;若仍按上述原则整定;将有可能由于故障切除时间过长而导致变压器的损坏..这时就需要在该侧设置一套限时速断保护;与相邻线路的速断保护配合;保证在母线或出口短路时能已最快速度切除故障..2.6.2接地故障变压器的后备保护作为变压器接地故障的后备保护;有变压器的零序电流和零序电压保护;它们是整个电网接地保护的组成部分之一;它的配置与整定必须和电网接地保护相配合..在中性点直接接地的电力网中;如变压器的中性点直接接地运行;对外部单相接地引起的过电流;应装设零序电流保护..零序电流的段数、动作时限及如何动作于断路器可以依据规程根据电网情况整定..当变压器中性点可能接地运行或不接地运行时;则对外部接地引起的过电流;以及对因失去中性点引起的电压升高;应装设零序保护..对全绝缘变压器除装设零序电流保护外;并装设零序过电压保护;当电力网单相接地失去接地中性点时;零序过电压保护经0.3-0.5s时限断开变压器各侧断路器..对分级绝缘变压器、中性点应装设放电间隙;除按规定装设零序保护外;并增设反应零序电压和放电间隙电流的零序电流电压保护;均以0.3—0.5s时限跳各侧断路器;用于实现大接地电流系统中不接地变压器的过电压保护..相关问题：1根据快速切除故障;不影响高一级电压电网稳定、保证主设备安全和便于继电保护整定配合的原则;来选择保护的范围及方向..a.降压变压器包括中压侧有电源的降压变压器;主电网间联络变的高压侧;接地、相间保护的方向宜指向变压器;且应对中压母线有足够的灵敏度只有在变压器主保护得到加强而作为高压侧母线后备时才指向母线、中压侧相间接地保护的方向宜指向中压侧母线;并对中压侧母线有足够灵敏度..b.发电厂的升压变压器;高中压侧、后备保护的方向指向本侧母线即保护方向指向负荷..且有足够灵敏度c.低压侧宜不带方向;如下设置方向;方向指向低压母线d.降压变、系统联络变、升压变高压侧的相间、接地后备保护应有一段不带方向、作为总后备e.方向指向与跳闸方式关系密切;必须注意一致性2根据现场运行经验和有关规程要求;不推荐先跳中性点不接地;后跳中性点直接接地变压器的联调方式..110KV、220KV直接接地系统的中性点不接地变压器采用放电间隙零序过流和零序电压的保护方式..对于110KV变压器零序电压定值可整定为150V-180V;中性点放电间隙零序电流定值可整定为一次值40—100A..3变压器中性点接地方式有三种：1不接地；2直接接地；3经电抗器接地..再分细些;则直接接地可分为部份接地有效接地和全部接地极有效接地两种；而经电抗器接地可分为经消弧线圈接地和经小电抗接地两种..变压器中性点接地方式不同;在其中性点上出现的过电压幅值也不同;所以过电压保护方案也不同..一般变压器中性点不接地时中性点绝缘水平为全绝缘与线端相同;不需要安装避雷器;但在多雷区且单进线装有消弧线圈的变压器应在中性点加装避雷器;其额定电压与线端相同..一般变压器部份接地时中性点绝缘水平为半绝缘仅为线端的一半..所以;必须采取有效措施防止中性点不接地系统或接地系统失去接地点时;由于接地故障引起的变压器的过电压损坏..2.6.3后备保护所接电流互感器位置选择为使保护范围尽可能大;考虑比较容易满足电流互感器10％误差;以及在各种运行方式下不失去保护;一般变压器后备保护可按以下方案接入电流互感器：1降压变高压侧相间后备保护应接至断路器侧独立电流互感器..中低压侧相间后备保护宜接在变压器套管电流互感器..2联络变的中压侧相间后备保护应接至断路器独立式电流互感器3升压变高压侧相间后备保护应接至变压器套管电流互感器4变压器中性点放电间隙零序过流保护间隙支路的电流互感器5零序电流保护或方向零序电流保护宜接于各侧主电流互感器;也可保留最末一段不带方向的零序电流保护接在中性线电流互感器..6自耦变零序电流保护方向零序电流保护必须接于高、中压侧主电流互感器..。

电力变压器保护配置1. 介绍电力变压器是电力系统中非常重要的设备，用来变换电压级别以便传输电能。

为了保证变压器的正常运行，必须配置适当的保护装置来提供对各种故障和异常情况的保护。

本文将介绍电力变压器保护装置的配置方法和相关技术。

2. 保护装置的种类电力变压器保护装置主要包括电流保护、电压保护、温度保护、油位保护等。

下面将分别介绍各种保护装置的配置方法和工作原理。

2.1 电流保护电流保护用于检测电流异常情况，例如短路故障或过载情况。

常用的电流保护装置有电流互感器和电流继电器。

配置电流保护时，需要根据变压器的额定电流和工作条件选择合适大小的电流互感器，并设置适当的电流保护参数。

2.2 电压保护电压保护主要用于检测电压异常情况，例如电压偏低或电压偏高。

常用的电压保护装置有电压互感器和电压继电器。

配置电压保护时，需要考虑变压器的额定电压和运行条件，并设置适当的电压保护参数。

2.3 温度保护温度保护用于检测变压器的温度异常情况，例如过热和过冷。

常用的温度保护装置有温度传感器和温度继电器。

配置温度保护时，需要根据变压器的额定温度和工作条件选择合适的温度传感器，并设置适当的温度保护参数。

2.4 油位保护油位保护用于检测变压器的油位异常情况，例如油位过高或油位过低。

常用的油位保护装置有油位传感器和油位继电器。

配置油位保护时，需要根据变压器的油位范围选择合适的油位传感器，并设置适当的油位保护参数。

3. 保护参数的设置为了确保变压器保护装置能够对各种故障和异常情况做出准确的判断和响应，需要设置适当的保护参数。

以下是常用的保护参数和设置方法：3.1 电流保护参数的设置•过流保护参数：根据变压器的额定电流和工作条件，设置过流保护的动作电流和延时时间。

•短路保护参数：根据变压器的额定电流和短路电流特性，设置短路保护的动作电流和延时时间。

3.2 电压保护参数的设置•低压保护参数：根据变压器的额定电压和工作条件，设置低压保护的动作电压和延时时间。

变压器保护配置及运行规定详细讲解变压器保护是保障变压器正常运行和延长其使用寿命的重要手段之一、变压器保护配置及运行规定涉及到多个方面，包括保护原理、保护装置的选择和设置、保护参数的设定和调整等。

下面将详细讲解变压器保护配置及运行规定。

1.保护原理变压器的常见故障有过电压、过电流、短路、漏电等。

为了有效地防止和限制这些故障对变压器造成的损害，变压器保护主要采用继电保护原理。

继电保护可分为电流保护、电压保护、差动保护、绝缘保护、过温保护等。

2.保护装置的选择和设置（1）电流保护装置：变压器电流保护装置是最基本的保护装置。

常见的电流保护装置有熔断器、断路器、电流继电器等。

根据变压器的额定电流和故障电流的大小，选择合适的电流保护装置，并根据装置的特性进行合理的设置和调整。

（2）电压保护装置：变压器电压保护装置主要用于检测变压器的过电压和欠电压情况。

常见的电压保护装置有电压继电器、电压过滤器等。

通过设置合理的过电压和欠电压保护参数，可有效地保护变压器。

（3）差动保护装置：差动保护装置用于检测变压器的短路故障。

常见的差动保护装置有电流差动继电器、比率差动继电器等。

差动保护装置通常需要配合电流互感器和电压互感器来实现。

（4）绝缘保护装置：绝缘保护装置主要用于检测变压器的绝缘状态。

常见的绝缘保护装置有绝缘监测仪、绝缘电阻测试仪等。

绝缘保护装置可通过设置绝缘电阻阈值和回路电流阈值等参数来实现。

（5）过温保护装置：过温保护装置主要用于检测变压器的温度。

常见的过温保护装置有温度继电器、温度传感器等。

通过设置合理的温度保护参数，可及时发现变压器的过温情况。

3.保护参数的设定和调整保护参数的设定和调整是变压器保护配置的关键环节。

保护参数的设定应根据变压器的额定参数、运行条件和保护要求等因素综合考虑。

一般来说，保护参数的设定应满足以下原则：（1）设定值的选择要合理，既要满足保护的快速可靠性要求，又要避免误动作。

（2）设定值应考虑变压器的额定容量、短路能力和运行状态等因素。

变压器保护配置及运行规定详细讲解一、变压器保护配置变压器保护配置包括过电压保护、过流保护、接地保护、油温保护、气温保护、油位保护和防护性自动装置等。

1. 过电压保护：过电压是指电压短时间内远超额定值。

造成变压器过电压的原因主要有雷击、线路突然开断等。

变压器过电压保护采用过电压继电器，其作用是当电压超过额定值时，保护继电器自动进入工作状态。

2. 过流保护：过流是指电流超过额定值。

造成变压器过流的原因主要有电源电压过高、短路、缺相等。

变压器过流保护采用过流继电器，其作用是当电流超过额定值时，保护继电器自动进入工作状态。

3. 接地保护：接地是指变压器某一部分直接与大地相连。

造成变压器接地的原因主要有绝缘损坏、设备老化等。

变压器接地保护采用接地继电器，其作用是当变压器接地时，保护继电器自动进入工作状态。

4. 油温保护：变压器的油温过高会造成变压器的损伤和故障。

油温保护采用温度控制器，其作用是当油温超过额定温度时，控制器自动进行报警和保护。

5. 气温保护：变压器周围环境温度过高或过低会造成变压器的损伤和故障。

气温保护采用温度控制器，其作用是当环境温度超过额定温度时，控制器自动进行报警和保护。

6. 油位保护：变压器的油位过低会造成变压器的损伤和故障。

油位保护采用油位控制器，其作用是当油位过低时，控制器自动进行报警和保护。

7. 防护性自动装置：防护性自动装置包括绝缘监测装置、接地故障指示器、断路器操作装置、无功补偿装置等。

二、变压器运行规定1. 在运行前，应进行设备的检查和测试，并确保设备无故障和缺陷。

2. 在设备启动之前，应先确保变压器内部的油温、气温、油位均处于正常范围内。

3. 在变压器运行过程中，应定期进行检查和测试，以确保设备的安全和稳定运行。

4. 在变压器运行过程中，应注意对设备进行维护和保养，保持设备良好的状态。

5. 在设备检修、维护和保养期间，应关闭电源，避免人员和设备受到电击和损坏。

6. 在设备的运行过程中，应遵守有关规定，加强对设备的监督和管理，确保设备运行的安全和稳定。

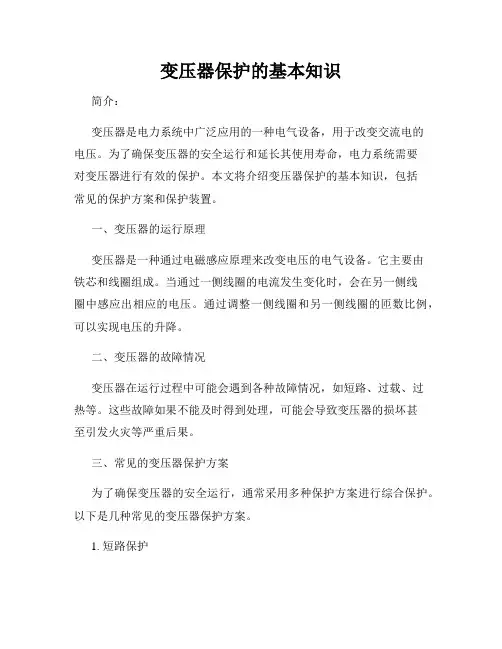

变压器保护的基本知识简介：变压器是电力系统中广泛应用的一种电气设备，用于改变交流电的电压。

为了确保变压器的安全运行和延长其使用寿命，电力系统需要对变压器进行有效的保护。

本文将介绍变压器保护的基本知识，包括常见的保护方案和保护装置。

一、变压器的运行原理变压器是一种通过电磁感应原理来改变电压的电气设备。

它主要由铁芯和线圈组成。

当通过一侧线圈的电流发生变化时，会在另一侧线圈中感应出相应的电压。

通过调整一侧线圈和另一侧线圈的匝数比例，可以实现电压的升降。

二、变压器的故障情况变压器在运行过程中可能会遇到各种故障情况，如短路、过载、过热等。

这些故障如果不能及时得到处理，可能会导致变压器的损坏甚至引发火灾等严重后果。

三、常见的变压器保护方案为了确保变压器的安全运行，通常采用多种保护方案进行综合保护。

以下是几种常见的变压器保护方案。

1. 短路保护短路是变压器故障中最常见的类型之一。

短路保护的主要目的是在短时间内将变压器与故障点隔离，防止故障扩大。

短路保护装置通常包括熔断器或断路器，能够迅速切断故障电路。

2. 过载保护过载是指变压器长时间运行超过其额定容量。

过载可能导致变压器的过热和损坏。

过载保护的主要目的是在变压器超过额定容量一定时间后切断电源，以防止变压器损坏。

过载保护装置通常包括热继电器或电流保护装置。

3. 过压保护过压是指变压器输入端或输出端电压超过额定值。

过压可能会导致绝缘击穿和设备损坏。

过压保护的主要目的是在电压超过额定阈值一定时间后切断电源，以保护变压器和其他设备。

过压保护装置通常包括电压继电器或自动开关。

4. 欠压保护欠压是指变压器输入端或输出端电压低于额定值。

欠压可能导致设备无法正常工作，甚至引发其他故障。

欠压保护的主要目的是在电压低于额定阈值一定时间后切断电源，以确保设备的正常运行。

欠压保护装置通常包括电压继电器或自动开关。

5. 温度保护变压器的温度过高可能会导致绝缘老化和设备损坏。

因此，温度保护对于保护变压器至关重要。

简述电力变压器保护配置电力变压器是电力系统中重要的设备之一，其保护配置的合理性对于电力系统的稳定运行具有至关重要的作用。

本文将从变压器保护配置的目的、保护配置原则、主要保护及其参数设置等方面进行详细介绍。

一、变压器保护配置的目的1. 保障变压器安全稳定运行，防止因故障引起事故。

2. 提高电力系统可靠性，减少停电次数和时间。

3. 降低维修成本和损失，延长设备使用寿命。

二、保护配置原则1. 安全优先原则：在任何情况下都必须确保设备和人员安全，即使在故障发生时也不能妥协。

2. 经济合理原则：在满足安全要求前提下，尽可能地节约成本。

3. 灵活可靠原则：根据不同情况选择不同的保护措施，并确保其可靠性。

三、主要保护及其参数设置1. 过流保护过流保护是变压器最基本也是最常用的一种保护。

其作用是检测变压器中出现过流现象，并在一定时间内切断故障电路。

过流保护分为瞬时过流保护和时间限制过流保护两种，其参数设置应根据变压器额定电流、短路容量等因素进行。

2. 过温保护过温保护是指在变压器温度超出额定值时自动切断电源以防止设备损坏。

其参数设置应根据变压器绕组材料、冷却方式等因素进行。

3. 段差保护段差保护是指在变压器绝缘被击穿时自动切断电源以防止发生事故。

其参数设置应根据变压器绝缘强度、绝缘结构等因素进行。

4. 地面保护地面保护是指在变压器出现接地故障时自动切断电源以防止设备受损。

其参数设置应根据变压器接地方式、接地电阻等因素进行。

5. 差动保护差动保护是一种常用的主要保护方式，它能够有效地检测出变压器内部的故障，并在一定时间内切断故障电路。

其参数设置应根据变压器结构、相数、容量等因素进行。

6. 零序保护零序保护是指在变压器出现接地故障时自动切断电源以防止设备受损。

其参数设置应根据变压器接地方式、接地电阻等因素进行。

四、其他保护配置1. 短路电流限制器：用于限制短路电流，防止短路过大导致设备损坏。

2. 欠压保护：用于检测变压器输入端的电压是否低于额定值，以防止设备受损。

10kv变压器保护配置原则10kV变压器保护配置原则引言：10kV变压器在电力系统中扮演着重要的角色，其正常运行对于电网的稳定性和供电质量至关重要。

为了保护变压器免受故障和损坏，我们需要合理配置变压器的保护装置。

本文将介绍10kV变压器保护配置的原则和要点。

一、差动保护1.差动保护是变压器保护的主要手段之一。

当变压器的绕组发生短路或相间短路时，会导致差动电流增大，通过监测变压器两侧的电流差值，可以及时判断是否存在故障，并采取相应的保护动作。

二、过电流保护1.过电流保护是变压器保护的基础。

当变压器发生内部故障或外部短路时，会导致过电流的产生。

通过设置变压器的过电流保护装置，可以及时检测并切断故障电路，保护变压器免受损坏。

三、过温保护1.变压器过温保护是非常重要的一项保护措施。

当变压器内部温度过高时，可能会引发变压器绝缘材料老化、变压器油击穿等故障，严重时甚至会导致爆炸。

因此，必须设置过温保护装置，监测变压器的温度，并在温度超过额定值时及时发出警报或切断电路。

四、油位保护1.油位保护是变压器保护中的一项重要内容。

变压器油的作用是冷却和绝缘，当变压器油位过低时，会导致变压器冷却不良和绝缘性能下降，从而引发故障。

通过油位保护装置，可以及时监测油位，并在油位异常时发出警报或切断电路。

五、短路电流限制保护1.短路电流限制保护是为了保护变压器在短路故障时避免电流过大而损坏。

通过设置短路电流限制器，可以限制电流的增长，保护变压器免受损坏。

六、电流保护装置的选择1.在配置10kV变压器的电流保护装置时，需要根据变压器的额定电流、短路容量和故障类型等因素进行选择。

一般可选用电流互感器、电流继电器或电流保护装置等设备。

七、保护装置的灵敏度设置1.保护装置的灵敏度设置对于准确判断故障并及时采取保护动作至关重要。

灵敏度设置应考虑到变压器的额定电流、故障类型和系统的可靠性要求等因素。

八、保护装置的互锁与联锁1.为了提高变压器保护的可靠性和安全性，应设置保护装置的互锁和联锁功能。

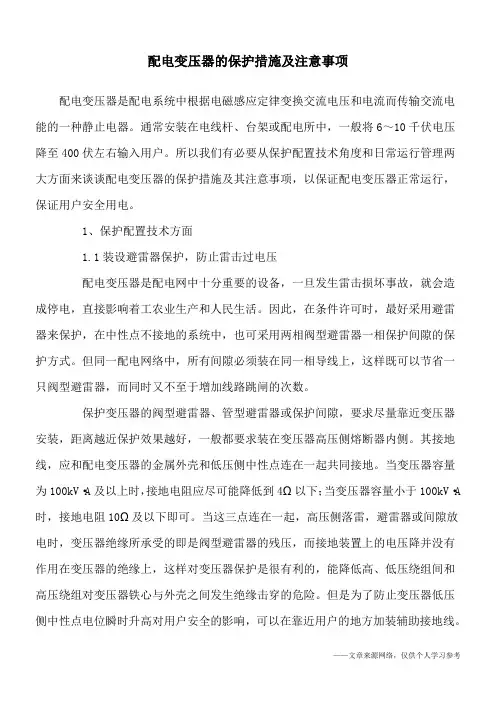

配电变压器的保护措施及注意事项配电变压器是配电系统中根据电磁感应定律变换交流电压和电流而传输交流电能的一种静止电器。

通常安装在电线杆、台架或配电所中，一般将6～10千伏电压降至400伏左右输入用户。

所以我们有必要从保护配置技术角度和日常运行管理两大方面来谈谈配电变压器的保护措施及其注意事项，以保证配电变压器正常运行，保证用户安全用电。

1、保护配置技术方面1.1装设避雷器保护，防止雷击过电压配电变压器是配电网中十分重要的设备，一旦发生雷击损坏事故，就会造成停电，直接影响着工农业生产和人民生活。

因此，在条件许可时，最好采用避雷器来保护，在中性点不接地的系统中，也可采用两相阀型避雷器一相保护间隙的保护方式。

但同一配电网络中，所有间隙必须装在同一相导线上，这样既可以节省一只阀型避雷器，而同时又不至于增加线路跳闸的次数。

保护变压器的阀型避雷器、管型避雷器或保护间隙，要求尽量靠近变压器安装，距离越近保护效果越好，一般都要求装在变压器高压侧熔断器内侧。

其接地线，应和配电变压器的金属外壳和低压侧中性点连在一起共同接地。

当变压器容量为100kV·A及以上时，接地电阻应尽可能降低到4Ω以下；当变压器容量小于100kV·A 时，接地电阻10Ω及以下即可。

当这三点连在一起，高压侧落雷，避雷器或间隙放电时，变压器绝缘所承受的即是阀型避雷器的残压，而接地装置上的电压降并没有作用在变压器的绝缘上，这样对变压器保护是很有利的，能降低高、低压绕组间和高压绕组对变压器铁心与外壳之间发生绝缘击穿的危险。

但是为了防止变压器低压侧中性点电位瞬时升高对用户安全的影响，可以在靠近用户的地方加装辅助接地线。

配电变压器可能出现的过电压分两种情况：（1）正变换：当雷电波到达Y，y接线的变压器的低压绕组时，中性点所装的击穿保险被击穿，或当雷电波到达Y，yn接线的变压器低压绕组时，都会在外加电压作用下，通过变压器的低压绕组的冲击电流按变比感应出电动势，而使高压绕组的中性点电压升高。

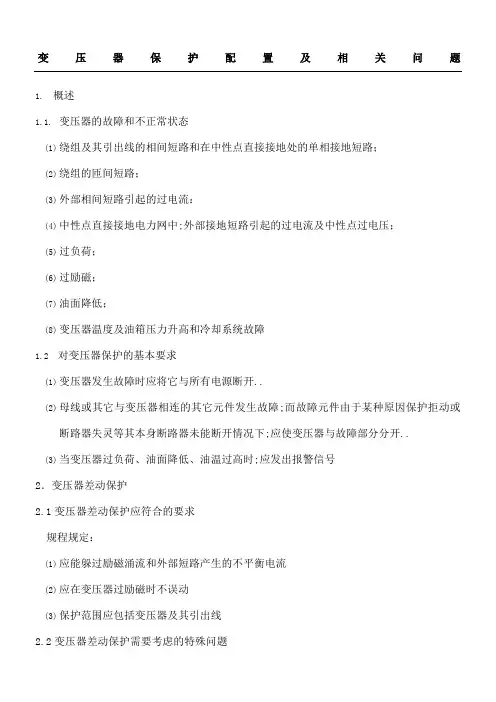

变压器保护配置及相关问题1.概述1.1.变压器的故障和不正常状态(1)绕组及其引出线的相间短路和在中性点直接接地处的单相接地短路；(2)绕组的匝间短路；(3)外部相间短路引起的过电流：(4)中性点直接接地电力网中，外部接地短路引起的过电流及中性点过电压；(5)过负荷；(6)过励磁；(2)(1)(2)励磁涌流中含有大量的非周期分量和高次谐波，在最初瞬间可能完全偏向时间轴一侧，其中二次谐波分量所占比例最大，四次以上谐波分量很小。

(3)最初的几个周期内，励磁涌流的波形是间断的。

(4)励磁涌流的大小和衰减速度，与合闸时电压相位、铁芯中剩磁的大小和方向、电源容量、变压器容量及铁芯材料有关。

由于涌流只存在于变压器的电源侧，如不采取措施必将导致保护的误动作，根据涌流的性质，可采取以下措施：(1)利用励磁涌流中的非周期分量使继电器铁芯保护，自动提高保护的动作电流。

如使用速饱和铁芯的的差动继电器。

(2)利用延时动作或提高动作值躲过涌流。

(3)用短路电流和励磁涌流波形的差别来躲涌流。

如目前成熟使用的利用二次谐波制动和间断角闭锁的微机型差动保护。

鉴于涌流受多种因素影响，二次谐波制动系数的定值整定只能是一个经验数值，一般取15—20％，定值过大可能导致在空投变压器或区外故障切除时差动保护动作，过小则有可能使得变压器内部故障时差动保护动作时间延长。

差动保护中二次谐波的闭锁方式有两种，按相闭锁和三相“或”门闭锁。

这两种方式也是各有利弊。

按相闭锁是指三相涌流中某相二次谐波满足制动条件，则只闭锁该相的差动保护，由于变压器空载合闸时三相涌流中某相波形的二次谐波成分有可能小于15％，将导致空投时差动保护的误动；三相“或”门闭锁是指三相涌流中任一相二次谐波满足制动条件，三相差动保护均被闭锁，这种闭锁方式可以提高差动保护的可靠性，但是在带有闸间短路的变压器空载合闸时，差动保护将因非故障相的励磁涌流而闭锁，造成变压器闸间短路的延缓切除，使损坏更加严重，变压器容量越大延缓时间就越长。

电力变压器的保护配置随着企业的快速发展，供电可靠性的要求不断提高，变压器的安全运行更是必不可少的条件。

而合理可靠的保护配置是变压器安全运行的必备条件。

现代生产的变压器，虽然在设计和材料方面有所改进，结构上比较可靠，相对于输电线路和发电机来说，变压器故障机会也比较少，但在实际运行中，仍有可能发生备种类型的故障和异常运行情况，这会对供电可靠性和系统的正常运行带来严重影响。

为了满足电力系统稳定方面的要求，当变压器发生故障时，要求保护装置快速切除故障。

第一章电力变压器的故障及不正常工作状态（一）变压器的故障变压器的故障可以分为油箱外和油箱内两种故障。

油箱外的故障，主要是套管和引出线上发生的相间短路和接地短路。

油箱内的故障包括绕组的相间短路、接地短路、匝间短路以及铁芯的烧损等。

油箱内故障时产生的电弧，不仅会损坏绕组的绝缘、烧毁铁芯，而且由于绝缘材料和变压器油因受热分解而产生大量气体，有可能引起变压器油箱的爆炸。

因此，当变压器发生各种故障时，保护装置应能尽快的将变压器切除。

实践表明，变压器套管和引出线上的相间短路、接地短路、绕组的匝间短路是比较常见的故障形式，而变压器油箱内发生相间短路的情况比较少。

（二）变压器的不正常运行状态变压器的不正常运行状态主要有变压器外部短路和过负荷引起的过电流；中性点直接接地电力网中，外部接地短路引起的过电流及中性点过电压；风扇故障或漏油等原因引起冷却能力的下降等。

这些不正常运行状态会使绕组和铁芯过热。

大容量变压器在过电压或低频率等异常运行工况下会使变压器过励磁，引起铁芯和其他金属构件过热。

变压器处于不正常运行状态时，继电保护应根据其严重程度，发出告警信号，使运行人员及时发现并采取相应的措施，以确保变压器的安全。

第二章变压器的保护配置电力变压器油箱内故障时，除了变压器各侧电流、电压变化外，油箱内的油、气、温度等非电量也会发生变化。

因此，变压器的保护分电量保护和非电量保护两种。

非电量保护装设在变压器内部。

变压器保护整定中的保护功能配置与整定在变压器保护中，保护功能的配置和整定是非常重要的。

变压器是电力系统中常见的重要设备，起到电能变换和传递的作用。

保护功能的配置和整定可以确保变压器在正常运行和异常情况下的安全可靠性。

本文将介绍变压器保护中的保护功能配置和整定的相关内容。

一、保护功能配置变压器的保护功能配置需要考虑到变压器运行的特点和所处的电力系统条件。

一般而言，变压器的保护功能配置包括过载保护、短路保护、欠电压保护、过电压保护等。

1. 过载保护过载保护是变压器保护中的一项基本功能。

当变压器的负荷超过额定值时，会导致变压器的温升升高，甚至损坏变压器。

因此，过载保护需要配置在变压器的保护系统中。

常见的过载保护方式有热负荷保护和电流保护。

2. 短路保护短路保护是指在变压器出现短路故障时，能够及时切断故障电路，防止电流过大而损坏变压器。

短路保护的配置方式包括电流保护和差动保护等。

电流保护通过监测变压器的电流，当电流超过额定值时会触发保护动作。

差动保护是指通过比较变压器两侧的电流差值，当差值超过设定值时，会判断为短路故障并进行保护动作。

3. 欠电压保护和过电压保护欠电压保护和过电压保护是保护功能配置中的重要环节。

欠电压保护是指当变压器的输入电压低于额定电压时，需要触发保护动作，以防止设备损坏。

过电压保护则是指当变压器的输入电压高于额定电压时，需要触发保护动作，以保证变压器的正常运行。

这两种保护功能的配置可以根据不同变压器的工作条件来确定。

二、保护功能的整定保护功能的整定是为了保证保护装置能够对变压器故障做出准确且及时的判断，并进行相应的保护动作。

整定工作一般由专业人员根据变压器的特性和运行条件来完成。

1. 保护元件选型保护元件的选型是整定中的重要环节。

不同的保护功能需要选择不同的保护元件，如电流互感器、电压互感器、继电器等。

在选择保护元件时，需要考虑到变压器的额定电流、额定电压以及系统的运行条件。

2. 整定参数设定整定参数的设定是为了保护装置能够根据变压器的运行状况进行合理的保护动作。

主变压器的运行维护与保护配置摘要:变压器是电力系统中关键的电力设备之一,其安全性直接关系着系统稳定运行。

因此,在实际运行过程中,有必要对其运行维护与保护配置的要点进行深入的总结与分析。

关键词:主变压器运行维护保护配置1、引言变压器是电力系统中关键是设备之一,其种类繁多、结构复杂,且随着经济的高速增长,部分电网系统变得陈旧或不堪重负,尤其是配电变压器的负载率持续增长,变压器经常过载,导致故障上升,增容费用也大大增加。

因此,正确了解变压器的过负荷运行与维护、保护配置对于保障电力系统的稳定运行有着重要的意义。

2、主变压器的运行维护2.1 温度监视电力变压器在运行中,要产生铁芯损耗和绕组损耗,这些损耗将使变压器发热,温度升高。

变压器运行中允许温度及温升应遵照部颁规程规定执行,若制造工艺有特殊要求,应遵照厂家规定。

对于B级绝缘材料自然油循环风冷变压器,当安装地点的海拔高度不超过1000 m 时,绕组的温升限值为65℃。

为防止变压器由于温度高而加快劣化速度,一般变压器的正常上层油温控制在85℃以内,最高上层油温应不超过95℃。

对于强迫油循环风冷变压器,由于上层油温不能完全反映绕组的温度,所以规定强迫油循环风冷变压器的正常上层油温应小于75℃,最高上层油温应小于85℃。

2.2 电压监视变压器在运行时,由于系统电压与变压器额定电压有一定的偏移,所以常常造成变压器的实际电压不等于额定电压的现象。

当系统电压低于变压器的额定值时,对变压器本身不会有任何不良影响,只是降低供电质量。

当系统电压高于变压器的额定值时,变压器的励磁电流增加,使磁通饱和,引起二次绕组电压波形发生畸变,造成二次侧电压中含有高次谐波,降低了供电电压质量,因此值班人员应根据规程规定的电压值及时进行调整。

2.3 负荷监视电力变压器运行中,负荷是经常变化的,有时是高峰,有时是低谷。

高峰时,允许变压器的负荷大于额定容量,称变压器的正常过负荷运行。

其允许值应根据变压器允许过负荷的倍数和时间来确定。

变压器保护配置变压器是电力系统中重要的电力设备，用于将高压电能转化成低压电能供应给各个用电设备。

其正常运行对于电力系统的稳定运行和用电质量影响重大。

然而，在变压器运行过程中，由于一系列的原因，如操作错误、负载过重、外部过电压等，变压器易发生故障。

为了保证变压器安全稳定运行，必须进行保护配置。

下文将从变压器保护的常见配置和原则进行阐述。

变压器保护的常见配置过流保护过流保护是指在变压器正常工作电流的基础上，对于超过定值的电流进行及时的动作，以达到保护变压器的目的。

过流保护常分为瞬时过流保护和时限过流保护两种方式。

瞬时过流保护采用瞬时动作的方式，在保护范围内的电流超过定值时，保护装置就会迅速动作，将直接与变压器并联的断路器（或隔离开关）分离，从而切断电流，起到保护变压器的作用。

时限过流保护采用时限动作的方式，即在保护范围内的电流持续超过一定时间时，保护装置才会动作。

时限过流保护常常用于电力系统负荷侧的配电网络中，起到了对变压器的双重保护作用。

过负荷保护过负荷保护是指在变压器负荷超过额定容量或者操作人员错误的情况下，及时进行动作，保证变压器的正常运行。

过负荷保护一般采用热继电器来检测变压器的温度或负载情况，一旦发现超过定值，则保护装置就会动作，将断路器（或隔离开关）切断，使得变压器免于受到过负荷损伤。

低压保护低压保护，顾名思义，是指对于变压器的低压侧进行保护的方式。

在变压器的低压侧，一旦发生电压变化异常或短路情况等故障，低压保护装置会及时动作，将直接与变压器并联的断路器（或隔离开关）分离，避免故障扩大和损伤变压器低压侧的设备。

漏电保护漏电保护是将变压器的绝缘状况作为检测对象，发现变压器绕线之间或者变压器与地之间发生漏电流时，保护装置会及时动作，将直接与变压器并联的断路器（或隔离开关）分离，起到了保护变压器的作用。

变压器保护的原则多重保护由于变压器故障原因的多样性，单一的保护方式很难完全覆盖所有的故障情况。

变压器的运行规范一、引言变压器是电力系统中起着非常重要作用的设备之一，它能够实现电能的有效传输和分配。

为了确保变压器的正常运行和延长其使用寿命，有必要遵守一定的运行规范。

本文将介绍变压器的运行规范和相关注意事项。

二、环境适应性1. 温度要求：变压器应放置在干燥通风、无腐蚀性气体和有良好散热条件的室内。

2. 湿度要求：变压器运行环境的相对湿度应小于85%。

3. 气候要求：应根据变压器所处地区的气候条件选择合适的设备型号，确保其能够适应高温、低温、潮湿等不同气候条件。

三、运行参数1. 额定电流：变压器在运行前应根据实际负载情况进行预估，并确保额定电流不超过变压器的额定容量。

2. 额定电压：严禁超过变压器的额定电压进行运行，以避免设备过热、短路等故障。

3. 温升：变压器在运行中会产生一定的温升，应确保温升不超过变压器的额定值。

4. 并联运行：如果多台变压器需要并联运行，应确保各台变压器的参数一致，避免不均衡负载造成的问题。

四、运行监测1. 温度监测：应安装温度传感器对变压器的温度进行监测，一旦温度超过设定值，应立即采取措施降温。

2. 油位监测：定期检查变压器的油位，确保油位在正常范围内。

若油位过低，应及时补充变压器绝缘油。

3. 气体监测：变压器绝缘油中的气体含量是判断变压器是否存在故障的重要指标之一，应定期进行气体监测，并根据监测结果及时处理。

五、保养维护1. 绝缘油维护：定期对变压器的绝缘油进行筛油、干燥处理，确保其绝缘性能。

2. 冷却系统维护：保持变压器冷却系统的清洁和畅通，确保散热效果良好。

3. 清洁维护：定期对变压器进行清洁，避免灰尘、油污等杂质对变压器的影响。

4. 存储维护：如有需要暂停使用的变压器，应进行相应的存储维护，包括防潮、防锈等措施。

六、安全操作1. 接地保护：变压器应进行良好的接地保护，确保人身和设备安全。

2. 维修操作：任何对变压器的维修操作都应在专业人员的指导下进行，避免失误导致损坏或事故发生。
