变压器保护原理与配置

变压器保护原理与配置变压器是电力系统中重要的电力设备之一，其主要功能是将一个电压等级的电能转换为另一个电压等级的电能，并在输电中进行电能传输和分配。

为保障变压器的正常运行，必须对其进行保护。

以下是变压器保护原理与配置的介绍。

一、变压器保护原理1. 过载保护当变压器负载电流超过额定电流时，将引起变压器温升过高，甚至可能导致短路，从而损坏变压器。

因此，需要对变压器进行过载保护。

过载保护装置通常采用电流互感器检测变压器负载电流，并通过保护继电器等装置实现过载保护。

2. 短路保护当变压器发生短路故障时，电流会急剧升高，引起变压器内部温度瞬间升高，将损坏变压器绕组和绝缘。

因此，需要对变压器进行短路保护。

短路保护装置通常采用电流互感器检测变压器电流，并通过保护继电器等装置实现短路保护。

3. 地闸保护当变压器出现地闸故障时，会导致变压器绕组和绝缘被损坏，从而影响变压器正常运行。

因此，需要进行地闸保护。

地闸保护装置通常采用变压器的中性点作为检测点，并通过保护继电器等装置实现地闸保护。

4. 过压保护当变压器输入电压超过额定电压时，会导致变压器绕组和绝缘的击穿，损坏变压器正常运行。

因此，需要进行过压保护。

过压保护装置通常采用电压互感器检测输入电压，并通过保护继电器等装置实现过压保护。

5. 欠压保护当变压器输入电压低于额定电压时，会导致变压器负载电流急剧升高，造成变压器绕组温度异常升高，从而损坏变压器。

因此，需要进行欠压保护。

欠压保护装置通常采用电压互感器检测输入电压，并通过保护继电器等装置实现欠压保护。

二、变压器保护配置变压器保护装置应按照变压器及其用途来确定配置方案。

变压器通常采用机械继电器、数字化继电器、微处理器等不同类型的保护装置。

1. 机械继电器保护机械继电器保护装置是一种传统的设备保护方案，通常用于小型变压器的保护。

它具有工作可靠、升级容易、操作简单等优点，但不支持远程通信，难以实现自动化和故障诊断。

2. 数字化继电器保护数字化继电器保护装置是一种新型设备保护方案，通常用于大型变压器的保护。

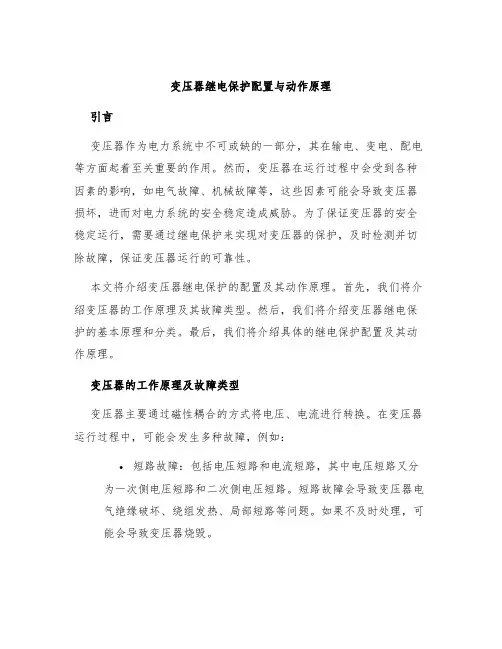

变压器继电保护配置与动作原理引言变压器作为电力系统中不可或缺的一部分，其在输电、变电、配电等方面起着至关重要的作用。

然而，变压器在运行过程中会受到各种因素的影响，如电气故障、机械故障等，这些因素可能会导致变压器损坏，进而对电力系统的安全稳定造成威胁。

为了保证变压器的安全稳定运行，需要通过继电保护来实现对变压器的保护，及时检测并切除故障，保证变压器运行的可靠性。

本文将介绍变压器继电保护的配置及其动作原理。

首先，我们将介绍变压器的工作原理及其故障类型。

然后，我们将介绍变压器继电保护的基本原理和分类。

最后，我们将介绍具体的继电保护配置及其动作原理。

变压器的工作原理及故障类型变压器主要通过磁性耦合的方式将电压、电流进行转换。

在变压器运行过程中，可能会发生多种故障，例如：•短路故障：包括电压短路和电流短路，其中电压短路又分为一次侧电压短路和二次侧电压短路。

短路故障会导致变压器电气绝缘破坏、绕组发热、局部短路等问题。

如果不及时处理，可能会导致变压器烧毁。

•感应过电压故障：由于一侧线路突然性地断开或者负荷突然减少，导致一侧感应电动势增大，使另一侧绕组中产生过电压，导致变压器及其所接负荷发生过电压损坏。

•过载故障：如果变压器长时间过载，会导致绕组发热，绝缘老化等问题，严重的可能导致变压器损坏。

继电保护的基本原理和分类继电保护的基本原理是利用变压器中的各种量，如电流、电压等，来检测变压器的故障，一旦发现故障便切断电路，以保护变压器。

继电保护按照其原理可分为电磁式、静电式、微机式等。

按照其作用位置可分为一次侧保护、二次侧保护，还可以按照所测量的物理量将继电保护分为电流保护、电压保护、差动保护、零序保护等。

在变压器继电保护中，常用的保护包括过流保护、差动保护、感应过电压保护等。

过流保护过流保护是一种常见的变压器继电保护方式，它通过检测变压器中的电流大小来判断是否发生故障，并进行及时的切除。

过流保护常用于保护变压器二次侧。

电力变压器继电保护设计方案电力变压器是电力系统中重要的设备之一，经常被用作输电和配电系统中的变换器。

由于电力变压器的故障会对整个电力系统产生严重影响，因此必须采取必要的保护措施，保障电力系统的稳定性和可靠性。

本文介绍电力变压器继电保护的设计方案，着重介绍继电保护原理和保护配置。

一、继电保护原理电力变压器继电保护一般采用电流互感器整流式保护。

电流互感器将变压器通路中的电流变为与它成比例的小电流，接入继电器中进行处理。

继电器通过比对电流大小和相位差等参数来判断电力变压器内部是否存在故障，如短路、接地等故障。

当发生故障时，继电器将发送开关信号给断路器，切断电力变压器的供电，保护电力系统的安全稳定运行。

二、保护配置电力变压器的保护配置根据其不同型号和规格有所不同，但通常包括以下保护。

1. 过流保护过流保护是电力变压器最基本的保护之一。

当电力变压器通路中的电流超出额定电流值时，其可能会引起故障，如短路和接地等。

过流保护采用不同的越限电流值来判断电力变压器是否发生故障。

过电压保护是指当电力变压器出现过电压时，通过继电器的动作来保护设备。

过电压保护通常采用电压比率继电器，对比变压器的一次和二次侧电压，当二次侧电压过高时，继电器动作，切断断路器，保护电力变压器及其周边设备。

3. 低压保护低压保护是用来检查电力变压器一次侧的电压是否低于额定电压的保护措施。

当电力变压器一次侧电压低于设定值，继电器将会动作，发送开关信号，使断路器切断供电。

4. 短路保护5. 零序保护零序保护是用来检测电力变压器周边设备的相对接地。

当电力变压器周边设备出现接地故障时，电流会通过地线回到中性点，形成零序电流。

零序保护采用电流互感器接入继电器，当检测到零序电流超过设定值时，继电器将动作，切断电力变压器供电，以保护电力系统的稳定性。

三、总结电力变压器是电力系统中最核心的设备之一，其保护显得尤为重要。

电力变压器继电保护采用电流互感器整流式保护，采用过流、过电压、低压、短路、零序保护等多种方式，以确保电力系统的安全稳定运行。

电力变压器保护配置1. 介绍电力变压器是电力系统中非常重要的设备，用来变换电压级别以便传输电能。

为了保证变压器的正常运行，必须配置适当的保护装置来提供对各种故障和异常情况的保护。

本文将介绍电力变压器保护装置的配置方法和相关技术。

2. 保护装置的种类电力变压器保护装置主要包括电流保护、电压保护、温度保护、油位保护等。

下面将分别介绍各种保护装置的配置方法和工作原理。

2.1 电流保护电流保护用于检测电流异常情况，例如短路故障或过载情况。

常用的电流保护装置有电流互感器和电流继电器。

配置电流保护时，需要根据变压器的额定电流和工作条件选择合适大小的电流互感器，并设置适当的电流保护参数。

2.2 电压保护电压保护主要用于检测电压异常情况，例如电压偏低或电压偏高。

常用的电压保护装置有电压互感器和电压继电器。

配置电压保护时，需要考虑变压器的额定电压和运行条件，并设置适当的电压保护参数。

2.3 温度保护温度保护用于检测变压器的温度异常情况，例如过热和过冷。

常用的温度保护装置有温度传感器和温度继电器。

配置温度保护时，需要根据变压器的额定温度和工作条件选择合适的温度传感器，并设置适当的温度保护参数。

2.4 油位保护油位保护用于检测变压器的油位异常情况，例如油位过高或油位过低。

常用的油位保护装置有油位传感器和油位继电器。

配置油位保护时，需要根据变压器的油位范围选择合适的油位传感器，并设置适当的油位保护参数。

3. 保护参数的设置为了确保变压器保护装置能够对各种故障和异常情况做出准确的判断和响应，需要设置适当的保护参数。

以下是常用的保护参数和设置方法：3.1 电流保护参数的设置•过流保护参数：根据变压器的额定电流和工作条件，设置过流保护的动作电流和延时时间。

•短路保护参数：根据变压器的额定电流和短路电流特性，设置短路保护的动作电流和延时时间。

3.2 电压保护参数的设置•低压保护参数：根据变压器的额定电压和工作条件，设置低压保护的动作电压和延时时间。

变压器保护配置及运行规定详细讲解变压器保护是保障变压器正常运行和延长其使用寿命的重要手段之一、变压器保护配置及运行规定涉及到多个方面，包括保护原理、保护装置的选择和设置、保护参数的设定和调整等。

下面将详细讲解变压器保护配置及运行规定。

1.保护原理变压器的常见故障有过电压、过电流、短路、漏电等。

为了有效地防止和限制这些故障对变压器造成的损害，变压器保护主要采用继电保护原理。

继电保护可分为电流保护、电压保护、差动保护、绝缘保护、过温保护等。

2.保护装置的选择和设置（1）电流保护装置：变压器电流保护装置是最基本的保护装置。

常见的电流保护装置有熔断器、断路器、电流继电器等。

根据变压器的额定电流和故障电流的大小，选择合适的电流保护装置，并根据装置的特性进行合理的设置和调整。

（2）电压保护装置：变压器电压保护装置主要用于检测变压器的过电压和欠电压情况。

常见的电压保护装置有电压继电器、电压过滤器等。

通过设置合理的过电压和欠电压保护参数，可有效地保护变压器。

（3）差动保护装置：差动保护装置用于检测变压器的短路故障。

常见的差动保护装置有电流差动继电器、比率差动继电器等。

差动保护装置通常需要配合电流互感器和电压互感器来实现。

（4）绝缘保护装置：绝缘保护装置主要用于检测变压器的绝缘状态。

常见的绝缘保护装置有绝缘监测仪、绝缘电阻测试仪等。

绝缘保护装置可通过设置绝缘电阻阈值和回路电流阈值等参数来实现。

（5）过温保护装置：过温保护装置主要用于检测变压器的温度。

常见的过温保护装置有温度继电器、温度传感器等。

通过设置合理的温度保护参数，可及时发现变压器的过温情况。

3.保护参数的设定和调整保护参数的设定和调整是变压器保护配置的关键环节。

保护参数的设定应根据变压器的额定参数、运行条件和保护要求等因素综合考虑。

一般来说，保护参数的设定应满足以下原则：（1）设定值的选择要合理，既要满足保护的快速可靠性要求，又要避免误动作。

（2）设定值应考虑变压器的额定容量、短路能力和运行状态等因素。

变压器保护配置及运行规定详细讲解一、变压器保护配置变压器保护配置包括过电压保护、过流保护、接地保护、油温保护、气温保护、油位保护和防护性自动装置等。

1. 过电压保护：过电压是指电压短时间内远超额定值。

造成变压器过电压的原因主要有雷击、线路突然开断等。

变压器过电压保护采用过电压继电器，其作用是当电压超过额定值时，保护继电器自动进入工作状态。

2. 过流保护：过流是指电流超过额定值。

造成变压器过流的原因主要有电源电压过高、短路、缺相等。

变压器过流保护采用过流继电器，其作用是当电流超过额定值时，保护继电器自动进入工作状态。

3. 接地保护：接地是指变压器某一部分直接与大地相连。

造成变压器接地的原因主要有绝缘损坏、设备老化等。

变压器接地保护采用接地继电器，其作用是当变压器接地时，保护继电器自动进入工作状态。

4. 油温保护：变压器的油温过高会造成变压器的损伤和故障。

油温保护采用温度控制器，其作用是当油温超过额定温度时，控制器自动进行报警和保护。

5. 气温保护：变压器周围环境温度过高或过低会造成变压器的损伤和故障。

气温保护采用温度控制器，其作用是当环境温度超过额定温度时，控制器自动进行报警和保护。

6. 油位保护：变压器的油位过低会造成变压器的损伤和故障。

油位保护采用油位控制器，其作用是当油位过低时，控制器自动进行报警和保护。

7. 防护性自动装置：防护性自动装置包括绝缘监测装置、接地故障指示器、断路器操作装置、无功补偿装置等。

二、变压器运行规定1. 在运行前，应进行设备的检查和测试，并确保设备无故障和缺陷。

2. 在设备启动之前，应先确保变压器内部的油温、气温、油位均处于正常范围内。

3. 在变压器运行过程中，应定期进行检查和测试，以确保设备的安全和稳定运行。

4. 在变压器运行过程中，应注意对设备进行维护和保养，保持设备良好的状态。

5. 在设备检修、维护和保养期间，应关闭电源，避免人员和设备受到电击和损坏。

6. 在设备的运行过程中，应遵守有关规定，加强对设备的监督和管理，确保设备运行的安全和稳定。

变压器继电保护配置与动作原理变压器是电力系统中常用的电气设备，为了保护变压器在运行过程中不受损害，需要配置相应的继电保护装置。

变压器继电保护的配置和动作原理是指根据变压器的运行特性和故障情况，选用合适的继电保护装置，并通过电气信号实现对变压器进行保护和控制的原理。

变压器的继电保护主要包括保护装置的选择、配置和设置，以及保护装置在发生故障时的动作原理。

首先，对于变压器的温度保护，通常采用温度继电器和热敏电阻来实现。

温度继电器用于监测变压器的温度，并在温度超过设定值时发出信号，触发变压器的停运。

热敏电阻则用于监测变压器的温度，并将监测到的温度值传输给主控台，方便操作人员进行远程监控和控制。

其次，对于变压器的短路保护，通常采用差动保护装置。

差动保护装置用来监测变压器输入和输出的电流差异，在正常运行情况下，输入和输出电流应该相等，如果电流差异超过设定值，就说明发生了短路故障，差动保护装置会发出信号，触发变压器的断路器进行断开操作，以保护变压器免受损害。

此外，还可配置过电压保护装置和欠电压保护装置，用来对变压器在输入和输出两端可能发生的过电压和欠电压进行监测和保护。

过电压保护装置通常采用电压继电器或电压传感器来监测电压波形，如果电压超过设定值，过电压保护装置会触发相应的动作信号；欠电压保护装置则根据设定的欠电压值，当电压低于设定值时，会触发欠电压保护装置的动作。

对于变压器的过载保护，可采用电流继电器或电流互感器来监测变压器的输入和输出电流情况。

当电流超过变压器额定容量时，电流继电器会发出信号，触发断路器进行断开操作，从而保护变压器免受过载损害。

在变压器继电保护装置的动作原理方面，主要是通过继电器或传感器等装置监测变压器内部的电气信号，并根据预设的逻辑关系进行判断和动作。

当变压器发生故障，如短路、过电压、过载等，继电保护装置会根据设定的条件和阈值判断故障类型，并发出相应的信号，触发断路器或其他保护装置进行断开操作，以保护变压器不受进一步损害。

电力变压器继电保护配置摘要：本文从差动保护、瓦斯保护、过电流保护、过负荷保护等方面介绍了变压器各种保护配置的原理及作用，最后针对具体变电站给出了变压器保护配置举例。

关键词：电力变压器；保护配置电力变压器是电力系统中大量使用的重要电气设备，同时也是非常贵重的元件，发生故障时将对供电可靠性及系统的正常运行带来严重后果，同时也会造成严重的经济损失。

因此，变压器具有合理的保护配置对变压器保护具有了非常重要的意义。

一、变压器保护的基本原理和作用（一）变压器的主保护变压器的主保护包括差动保护、瓦斯保护。

主保护是为满足系统稳定和设备安全要求，能以最快速度有选择的切除被保护设备和线路故障的保护。

1、差动保护（1）差动保护原理变压器差动保护是按照循环电流原理构成的,主要是用来反应变压器绕组、引出线及套管上的各种短路故障，是变压器的主保护。

（2）差动保护特点从保护范围上来说，可以保护三侧开关CT（包括CT）至主变部分，可以反应保护范围内的接地、相间、匝间故障。

从动作特性上看，瞬时跳三侧开关 (0秒动作)。

2、瓦斯保护（1）瓦斯保护可以反应主变内部各种故障（包括接头过热、局部放电、铁芯故障等）的非电量主保护。

轻瓦斯保护动作于发信号，重瓦斯保护动作瞬时跳开各侧开关。

（2）瓦斯保护原理当变压器发生内部故障时产生大量的气体将聚集在瓦斯继电器的上部，使油下降，当油面降低到一定程度时，上浮筒下沉使水银接点接通，发轻瓦斯动作信号。

如果是严重的故障时，油箱内的压力增大使油流冲击挡板，挡板克服弹簧阻力，带动磁铁向干簧触点方向移动使水银接点闭合接通跳闸回路。

（3）瓦斯保护的特点瓦斯保护的范围是油箱内部的相间短路故障，绕组匝间、层间短期故障，绕组与铁芯与外壳间的短路故障，铁芯故障，油面下降或漏油和分接头接触不良等故障。

（二）变压器的后备保护后备保护是指当主保护或开关拒动时，用来切除故障的保护。

后备保护分为远后备和近后备两种。

远后备保护是指当主保护或开关拒动时，由相邻电力设备或线路的保护来实现的后备保护。

变压器保护配置
变压器保护配置主要包括过流保护、差动保护、接地保护、过流保护及欠压保护等多重保护，以下为各个保护的配置要点。

1. 过流保护
过流保护是针对变压器发生短路事故的保护。

在发生短路事故时，电流会迅速增加，如果快速切断故障电流，可以避免损坏变压器。

过流保护包括基本过流保护和高比过流保护两种，基本过流保护一般采用时间定值方式，而高比过流保护则主要采用电流比率定值方式。

2. 差动保护
差动保护是针对变压器内部绕组之间短路的保护。

在变压器两侧各装置一个差动保护装置，当两侧电流不平衡时，将发生差动电流，差动保护可及时断开保护范围内的变压器。

差动保护主要采用数码式差动保护装置，具备检测灵敏度高、速度快、可靠性好等特点。

3. 接地保护
变压器接地保护主要是为了防止变压器一侧或两侧出现接地故障而产生的电流损伤，可避免因电压振荡或变压器内部故障造成的第一次或第二次单相接地故障。

接地保护一般采用零序电流保护，若零序电流达到设定值，保护零序导线及相关设备将立即切断故障电路，时限较短，保护性能更高。

4. 过流保护及欠压保护
过电流保护和欠压保护是保证变压器正常运行的关键保护。

过电流保护用于检测变压器运行时电流的异常变化，及时发现故障电路并作出限制保护，防止变压器过热或烧毁。

欠压保护用于检测变压器的电压是否低于设定值，如果是，则及时切断电源，保护变压器。

简述电力变压器保护配置电力变压器是电力系统中重要的设备之一，其保护配置的合理性对于电力系统的稳定运行具有至关重要的作用。

本文将从变压器保护配置的目的、保护配置原则、主要保护及其参数设置等方面进行详细介绍。

一、变压器保护配置的目的1. 保障变压器安全稳定运行，防止因故障引起事故。

2. 提高电力系统可靠性，减少停电次数和时间。

3. 降低维修成本和损失，延长设备使用寿命。

二、保护配置原则1. 安全优先原则：在任何情况下都必须确保设备和人员安全，即使在故障发生时也不能妥协。

2. 经济合理原则：在满足安全要求前提下，尽可能地节约成本。

3. 灵活可靠原则：根据不同情况选择不同的保护措施，并确保其可靠性。

三、主要保护及其参数设置1. 过流保护过流保护是变压器最基本也是最常用的一种保护。

其作用是检测变压器中出现过流现象，并在一定时间内切断故障电路。

过流保护分为瞬时过流保护和时间限制过流保护两种，其参数设置应根据变压器额定电流、短路容量等因素进行。

2. 过温保护过温保护是指在变压器温度超出额定值时自动切断电源以防止设备损坏。

其参数设置应根据变压器绕组材料、冷却方式等因素进行。

3. 段差保护段差保护是指在变压器绝缘被击穿时自动切断电源以防止发生事故。

其参数设置应根据变压器绝缘强度、绝缘结构等因素进行。

4. 地面保护地面保护是指在变压器出现接地故障时自动切断电源以防止设备受损。

其参数设置应根据变压器接地方式、接地电阻等因素进行。

5. 差动保护差动保护是一种常用的主要保护方式，它能够有效地检测出变压器内部的故障，并在一定时间内切断故障电路。

其参数设置应根据变压器结构、相数、容量等因素进行。

6. 零序保护零序保护是指在变压器出现接地故障时自动切断电源以防止设备受损。

其参数设置应根据变压器接地方式、接地电阻等因素进行。

四、其他保护配置1. 短路电流限制器：用于限制短路电流，防止短路过大导致设备损坏。

2. 欠压保护：用于检测变压器输入端的电压是否低于额定值，以防止设备受损。

变压器保护配置变压器是电力系统中重要的电力设备，用于将高压电能转化成低压电能供应给各个用电设备。

其正常运行对于电力系统的稳定运行和用电质量影响重大。

然而，在变压器运行过程中，由于一系列的原因，如操作错误、负载过重、外部过电压等，变压器易发生故障。

为了保证变压器安全稳定运行，必须进行保护配置。

下文将从变压器保护的常见配置和原则进行阐述。

变压器保护的常见配置过流保护过流保护是指在变压器正常工作电流的基础上，对于超过定值的电流进行及时的动作，以达到保护变压器的目的。

过流保护常分为瞬时过流保护和时限过流保护两种方式。

瞬时过流保护采用瞬时动作的方式，在保护范围内的电流超过定值时，保护装置就会迅速动作，将直接与变压器并联的断路器（或隔离开关）分离，从而切断电流，起到保护变压器的作用。

时限过流保护采用时限动作的方式，即在保护范围内的电流持续超过一定时间时，保护装置才会动作。

时限过流保护常常用于电力系统负荷侧的配电网络中，起到了对变压器的双重保护作用。

过负荷保护过负荷保护是指在变压器负荷超过额定容量或者操作人员错误的情况下，及时进行动作，保证变压器的正常运行。

过负荷保护一般采用热继电器来检测变压器的温度或负载情况，一旦发现超过定值，则保护装置就会动作，将断路器（或隔离开关）切断，使得变压器免于受到过负荷损伤。

低压保护低压保护，顾名思义，是指对于变压器的低压侧进行保护的方式。

在变压器的低压侧，一旦发生电压变化异常或短路情况等故障，低压保护装置会及时动作，将直接与变压器并联的断路器（或隔离开关）分离，避免故障扩大和损伤变压器低压侧的设备。

漏电保护漏电保护是将变压器的绝缘状况作为检测对象，发现变压器绕线之间或者变压器与地之间发生漏电流时，保护装置会及时动作，将直接与变压器并联的断路器（或隔离开关）分离，起到了保护变压器的作用。

变压器保护的原则多重保护由于变压器故障原因的多样性，单一的保护方式很难完全覆盖所有的故障情况。

变压器保护原理与配置一、引言变压器作为电力系统中重要的电气设备，承担着电能传输、变换和分配等功能。

由于变压器的特殊性质，其故障可能造成极大的电网事故，因此变压器保护是电力系统中一个重要的环节。

本文将深入探讨变压器保护的原理和配置，希望能够为电力工程师提供一些有用的参考。

二、变压器故障类型变压器的故障类型非常多，包括：1.短路故障：变压器绕组之间发生短路，导致故障电流和温度升高。

2.开路故障：变压器某一绕组开路，导致电能无法正常传输。

3.地故障：变压器外壳与地之间发生电气连接，导致故障电流通过地线流回电源端。

4.绝缘故障：变压器绕组之间或绕组与地之间的绝缘被击穿，导致电器弧、闪络或雷击等现象。

三、变压器保护原理变压器保护的原理是在变压器发生故障时，通过快速的保护动作，将变压器与电力系统隔开，从而避免故障的扩大和电网事故的发生。

根据变压器不同的故障类型，常用的保护方法包括：1.过流保护：通过检测变压器绕组电流，实时判断故障类型，从而在电流超过设定值时进行保护动作。

2.低压保护：通过监测变压器低压侧电压，当电压低于一定值时进行保护动作，避免变压器因电源波动或长期过载引起损伤。

3.差动保护：通过检测变压器两侧电压和电流的差值，当差值过大时进行保护动作，避免绕组短路等故障的发生。

四、变压器保护配置综上所述，为了确保变压器的正常运行和故障保护，需要合理配置变压器的保护装置。

根据变压器的不同级别和需求，通常采用以下几种配置方案：1.单级差动保护：适用于小型变压器和对运行可靠性要求较低的变压器，采用单级差动保护即可满足保护要求。

2.双级差动保护：适用于中型变压器和对运行可靠性要求较高的变压器，采用双级差动保护可提高系统的可靠性和灵敏度。

3.组合保护：适用于大型变压器和对绝缘保护要求较高的场合，采用差动保护、过流保护、低压保护等多种保护方式的组合，可实现多层保护和故障特征诊断。

五、总结本文对变压器保护的原理和配置进行了深入的探讨，强调了合理配置保护装置在维护电力系统稳定运行和提高安全性方面的重要性。

变压器继电保护配置与动作原理变压器是电力系统中常见的电气设备，用于改变交流电的电压。

为了保护变压器正常运行和避免损坏，需要对变压器进行继电保护配置。

差动保护是变压器最主要的保护方式，其原理是利用变压器主次侧电流的差值来判断变压器是否发生故障。

差动保护装置由主保护和备用保护两部分构成。

主保护检测主、次侧电流的差值，若超过设定值则判定为故障，触发断路器动作。

备用保护则监测主保护的工作状态，若主保护失效，则备用保护接管保护动作。

过流保护是基于变压器主侧电流超过额定值时发生的故障，通过检测变压器主侧电流的大小来实现保护。

过流保护装置根据变压器的额定电流和额定时间，设置合适的保护梯度，当电流超过设定值时，保护装置将触发断路器动作。

过温保护是为了防止变压器温度过高而引起设备损坏，其原理是在变压器的油箱或绕组内安装温度传感器，通过测量温度来实现保护。

一般来说，过温保护装置分为油温保护和绕组温度保护两种，当温度超过设定值时，保护装置将触发断路器动作。

漏液保护是通过检测变压器绝缘油的漏失来实现变压器保护。

漏液保护装置一般安装在变压器油箱的底部，通过漏油管与检测装置连接，当发生漏油时，检测装置会发出信号，触发断路器动作。

过电压保护是为了保护变压器免受过电压冲击而设置的保护装置。

过电压保护装置通过监测变压器主侧电压的大小来实现保护，当电压超过设定值时，保护装置将触发断路器动作。

低油压保护是为了保护变压器免受油压过低而设置的保护装置。

低油压保护装置通过检测变压器油箱内的油压来实现保护，当油压低于设定值时，保护装置将触发断路器动作。

总之，变压器继电保护配置是为了保护变压器免受故障和损坏而设置的技术措施，其中包括差动保护、过流保护、过温保护、漏液保护、过电压保护和低油压保护。

通过这些保护装置的配置，可以及时发现变压器发生故障的情况，并实现保护动作，保证变压器的正常运行和设备的安全性。
