AUTOCAD 绘制房屋平面图本例绘制房屋平面图，效果如图3-67所示。
墙体是建筑中最基本、重要的构件，它主要由砖石以及混凝土等砌成，其主要作用是承架房顶或隔开建筑物整体空间。
在绘制墙体图形时，无论所绘制墙体的种类是否相同，都需要先绘制出用于定义墙体具体位置的轴线。
然后以该轴线为参照对象，即可绘制出满足设计要求的墙体轮廓线。
图3-67 房屋平面图在绘制该房屋平面图时，首先利用【直线】和【偏移】工具绘制整个房间的轴线。
此时就可以在轴线的基础上利用【多线】工具绘制主墙线。
而对于门和窗等图形对象，则可以将它们分别创建为块，然后插入到图形中即可。
操作步骤：（1）新建图形文件，并创建“轴线”、“标注”和“墙线”等图层。
然后切换【轴线】图层为当前层，单击【矩形】按钮，绘制尺寸为11410×9010的矩形，并利用【分解】工具将该矩形分解。
接着单击【偏移】按钮，将轴线按照如图3-68所示尺寸进行偏移，并利用【修剪】工具修剪多余的轴线。
偏移辅助线图3-68 绘制矩形并偏移轴线（2）切换【墙线】图层为当前层。
然后利用【多线】工具设置比例为240，多线样式为STANDARD，绘制墙线，效果如图3-69所示。
绘制墙线图3-69 绘制墙线（3）选择【修改】|【对象】|【多线】选项，在打开的【多线编辑工具】对话框中依次利用【T形合并】工具和【十字合并】工具，对墙体进行修整。
然后将墙线全部分解，利用【修剪】工具和【延伸】工具对墙线进行整理，效果如图3-70所示。
整理墙线图3-70 整理墙线（4）利用【偏移】工具按照如图3-71所示尺寸偏移轴线。
然后单击【直线】按钮，绘制墙线，并利用【修剪】和【延伸】整理墙线。
整理墙线偏移轴线并绘制墙线图3-71 完善主墙线（5）利用【偏移】工具按照如图3-72所示尺寸偏移轴线。
然后利用【多线】工具绘制内墙线，并对墙线进行相应的修剪。
绘制内墙线并修剪图3-72 绘制内墙线并修剪（6）将线宽隐藏，然后切换【柱子】图层为当前层，利用【矩形】工具绘制尺寸为240×240的矩形，并将其填充为SOLID 图案。
怎么使用CAD绘制建筑平面图我们都知道CAD可以绘制很多行业的图纸，并且这些图纸都有固定的画法。
那么大家知道怎么使用CAD绘制建筑平面图吗?下面是店铺整理的怎么使用CAD绘制建筑平面图的方法，希望能帮到大家!使用CAD绘制建筑平面图的方法建筑cad的梁、板平面图目的：深化TSSD的计算机结构制图概念，初步了解楼板、钢筋、文字的绘图方法。
准备工作：打开x:\TSSD14\Sample\exam2b.dwg。
一.绘制梁线图 17梁线布置图1. 绘制主梁图 18轴线布置主梁菜单：TS平面→梁→轴线布梁(梁平面→轴线布梁)填写好梁的绘制参数，同时命令行出现下面提示：通过上一个练习，我们已经对TSSD的梁线绘制命令已经有了一个初步的了解。
现在，我们首先使用轴线布梁的命令来绘制主梁。
点取菜单后，先按错误!未找到引用源。
窗选轴线交点的第一角<退出>: 图 17 中P1点另一角 /D-多边形<退出>: 图 17 中P2点现在，我们可以看到，图形上有轴线的部分都已经布置上了梁线。
首先添加两条辅助轴线。
2.在cad中辅助轴线菜单：TS平面→轴网→添加轴线(轴网→添加轴线)点取菜单后，命令行出现下面提示：拾取参考轴线<退出>: 图 17 中P3点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/A回车拾取参考轴线<退出>: 图 17 中P4点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/B回车拾取参考轴线<退出>: 回车图 19单段画次梁通过以上的操作，我们已经添加了2条辅助轴线：1/A轴和1/B 轴。
下面，我们通过这两条轴线形成的交点，来添加次梁线。
3. 绘制次梁菜单：TS平面→梁→画直线梁(梁平面→画直线梁)点取菜单后，先按图 19填写好梁的绘制参数，同时命令行出现下面提示：点取梁线起点<退出>: 图 17 中P5点点取梁线终点<退出>: 图 17 中P6点点取梁线起点 U-回退<退出>: 图 17 中P7点点取梁线终点<退出>: 图 17 中P8点点取梁线起点 U-回退<退出>: 回车现在，所有的梁线均已绘制完成，梁线相交部分已有程序自动处理好。

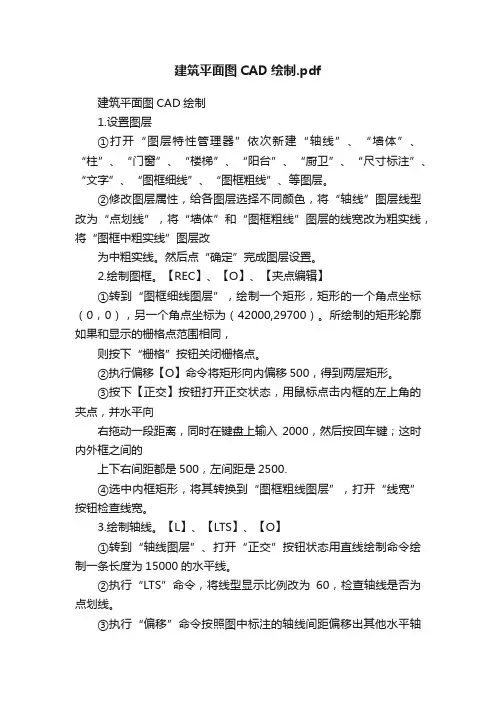

建筑平面图CAD绘制.pdf建筑平面图CAD绘制1.设置图层①打开“图层特性管理器”依次新建“轴线”、“墙体”、“柱”、“门窗”、“楼梯”、“阳台”、“厨卫”、“尺寸标注”、“文字”、“图框细线”、“图框粗线”、等图层。
②修改图层属性，给各图层选择不同颜色，将“轴线”图层线型改为“点划线”，将“墙体”和“图框粗线”图层的线宽改为粗实线，将“图框中粗实线”图层改为中粗实线。
然后点“确定”完成图层设置。

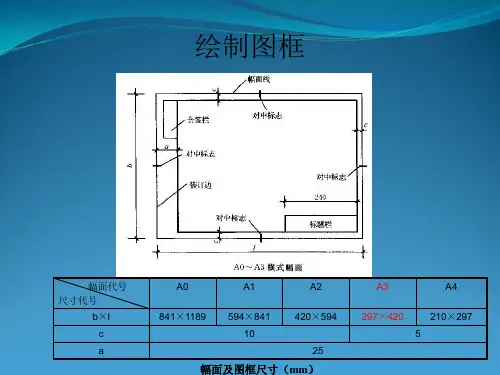

2.绘制图框。
【REC】、【O】、【夹点编辑】①转到“图框细线图层”，绘制一个矩形，矩形的一个角点坐标（0，0），另一个角点坐标为（42000,29700）。
所绘制的矩形轮廓如果和显示的栅格点范围相同，则按下“栅格”按钮关闭栅格点。
②执行偏移【O】命令将矩形向内偏移500，得到两层矩形。
③按下【正交】按钮打开正交状态，用鼠标点击内框的左上角的夹点，并水平向右拖动一段距离，同时在键盘上输入2000，然后按回车键；这时内外框之间的上下右间距都是500，左间距是2500.④选中内框矩形，将其转换到“图框粗线图层”，打开“线宽”按钮检查线宽。
3.绘制轴线。
【L】、【LTS】、【O】①转到“轴线图层”、打开“正交”按钮状态用直线绘制命令绘制一条长度为15000的水平线。
②执行“LTS”命令，将线型显示比例改为60，检查轴线是否为点划线。
③执行“偏移”命令按照图中标注的轴线间距偏移出其他水平轴线。
④再绘制一条合适的纵向轴线，只画出1-6号轴线。
4.绘制墙体双线。
【ML】①转到“墙体图层”，按下“正交”按钮打开正交状态，执行多线绘制命令，输入“J”，按回车键，输入“Z”，按回车键，将对正样式改为“无对正”。
再输入“S”，按回车键，将比例改为“240”。
②执行多线绘制命令，用多线绘制各段厚度为240的墙体，注意要看清楚墙角的交点。
③执行多线绘制命令，将比例改为“120”，绘制厚度为120的几段墙体，根据位置将多段的对正样式改为“B-下对正”或“Z-无对正”，其中有的位置需要偏移轴线作为辅助线定位墙体。
建筑图的绘制
﹒绘制建筑平面图：先画出轴线、柱及墙体的分布情况，然后定出门窗位置并画细部特征。
﹒建筑平面图主要图示如下：
1、房屋的平面形状、大小及房间的布局。
2、外墙及内墙的位置及尺寸。
3、门和窗的位置和类型。
﹒例题：
其主要绘图方法，如图所示：
（1）形成轴线（2）形成柱网
（3）绘制外墙及内墙（4）形成门窗和洞口（5）绘制门与窗
（6）绘制室外台阶及其它部分
（7）绘制楼梯
﹒绘制建筑立面图：以平面图为绘图辅助图，先画出外墙轮廓线、地坪线和屋顶线等，这些线条构成主要布局线，然后绘制墙面细节特征。
﹒例题：
其主要绘图方法，如图所示：
（1）绘制投影线及建筑轮廓线等
（2）绘制窗洞线（3）绘制窗户
（4）绘制雨棚及室外台阶
﹒绘制建筑剖面图：绘制建筑剖面图时可将平面图、立面图作为绘制剖面图的辅助图形。
将平面图旋转90°，并布置在适当的地方，从平面图、立面图绘制竖直及水平投影线以形成剖面图的主要特征，然后绘制剖面图各部分细节。
﹒建筑剖面图主要图示如下：
1、在垂直方向上房屋各个方面的尺寸及组合。
2、建筑物的层数和层高。
3、房屋在剖面上的主要结构形式，构造方式等。
﹒例题：
其主要绘图方法，如图所示：
（1）绘制投影线及屋顶端面线
（2）投影墙体
（3）绘制楼板、窗洞及檐口（4）绘制窗户、门及柱等。
建筑平面图实例步调将以一幢住宅楼的施工图为例，系统讲述操纵CAD绘制建筑施工图的方法，主要讲述建筑平面图的绘制方法和过程。
绘制过程如下：1.设置绘图环境2.绘制轴线3.绘制墙体4.修剪墙体5.绘制柱子6.开门、窗洞和绘制门、窗图形、绘制阳台7.标注尺寸8.绘制轴号9.标注文本〔图名〕10.把绘制完成的平面图，放入图框中。
1.设置绘图环境设置绘图环境步调如下（1）使用样板创立新图形文件。
单击【尺度】东西栏的新建命令，弹出【创立新图形】对话框。
单击使用样板命令，从【选择对象】列表框中选择上一课成立的样板文件“〞单击确定，进入CAD绘图界面。
（2）设置图形边界：【格式】菜单栏，单击图形边界命令: '_limits从头设置模型空间边界:指定左下角点或[开(ON)/关(OFF)] <0.0000,0.0000>: 空格指定右上角点<420.0000,297.0000>: 42000,29700 输入尺寸42000,29700 空格命令: z 进行全部缩放Z空格ZOOM指定窗口的角点，输入比例因子(nX 或nXP)，或者[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>: a 空格正在重生成模型。
（3）放大A3图框。
单击【缩放】快捷键：SC命令: sc 空格SCALE选择对象: 指定对角点: 找到 3 个框选对象选择对象: 空格指定基点: 以图框的某一端点作为基点指定比例因子或[复制(C)/参照(R)] <1.0000>: 100 输入100〔注意：本例中采用1:1的比例作图，而按1:100的比例出图，所以设置的绘图范围为42000 29700，对应的图框那么需放大100倍。
〕（4）点窜图层按照绘图需要，决定图层的数量及相应的颜色和线型。
（5）设置线型比例。
命令: lts 空格LTSCALE 输入新线型比例因子<1.0000>: 100 输入100 空格正在重生成模型。
CAD快速绘制建筑平面图赠送给学员一句我的学习格言：我一定要超过老师，比他还厉害！！一、设置绘图环境：线形的设置二、加载更多的线型三、如图添加图层、顔色，名称，线型四、调整墙体线宽为0.3五、再设置文字样式六、开始绘图，选择轴线图层，打开正交模式，选直线工具，绘制48000轴线七、如果看不到全图，要用缩放全部图形按钮显示，才能看到八、向下如图偏移出其它五条水平轴线，再绘制垂直的连接线，再向右偏移4000九、如下图，把所有的轴线绘制完成十、设置多线样式，准备画24的墙体十一、在墙体图层下启用多线命令，设置好对正方式为下，比例为1，沿四周画出墙体十二、再调整对齐样式为无，绘制出内部两侧墙体十三、设置多样线接口样式，把墙体接口打通十四、再用距形工具，绘制出柱子十五、把图案填充命令给柱子填充实体黑色十六、用复制和阵列命令复制出所有柱子十七、隐藏其它图层，在墙体上画竖线定位开窗点，然后用修剪命令修剪窗口十八、利用竖线修剪一个窗口后，复制竖线到其它要开窗墙体上十九、在门窗图层绘制出四条蓝色的连接线当窗户俯视图二十、再开门的地方绘制出对开门二十一、下面是门弧方向的演示图，看坐标，上右为正角度值，下左方向输入负角度值二十二、再绘制电梯口的推拉门二十三、复制另一片完成推拉门二十四、再用图中方法绘制出楼梯二十五、绘制楼梯方法是先绘制横线，再阵列出所有台阶，然后画中间扶手二十六、再绘制出台阶上的折口，表示上面还有楼梯二十七、最后要给楼梯标高、上下方向箭头、几号楼梯二十八、绘制楼梯上下方向箭头的快速方法是利用引线标注二十九、绘制标高方法如下图三十、再绘制距形及小四边形成电梯平面图三十一、最后绘制出轴号及图名三十二、绘制轴号的方法是定义块属性值，导入修改值文字即可到此，绘建设平面图的实例详细介绍完了，我们可以保存一份。
以后当模板来调用。
里面的图层，线型都不用重新设置了。
楼梯及门尺寸相同的话也可以复制，达到最快的绘图郊果。
实验7 AutoCAD室内平面图实验案例打开“最终室内平面效果图”，看到平面图，要绘制定位中心线：
步骤1、首先单击工具栏前面的
按钮来创建图层，出现图层创建面板（如下图），再按这个按钮进行创建，单击刚创建的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线。
步骤2：首先绘制如下图所示的定位中心线（红色的定位中心线，如下图），每一个定位中心线都是用来绘制柱子或墙体的辅助线。
单击右侧工具箱中的“直线”工具，输入12000，利用这条线往下偏移（快捷键O），
把所有中心线都定位好。
步骤3：下面进行窗洞和门洞的开口：
开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段（如下左图所示），删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成（如下右图所示）。
（可打开“室内平面图制作过程.dwg”文件，看过程）。
步骤4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉（如下图所示）。
步骤5：开门洞：此平面图的墙体宽为180。
既然墙体180，对半分就是90，门边我们设50，也就是大门左侧开门洞的距离至中心钱为90+50=140（如左图），依旧按照开窗洞的方法来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口（如右图）；
步骤6：墙体的设置：此平面图全部用180，也有设墙体为120的。
首先切换至墙体图层。
白色
单击“绘图”菜单下的“多线”命令，设置对正为无，比例为180，
要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新
建“墙体”把前后封口，置为当前层，先把外框拉好（如下图）。
步骤7：墙体的修改：
单击“修改”菜单下“对象”下的“多线”命令，弹出“多线编辑工具”对话框（如左图）。
另一方法是：在多线上双击即弹出“多线编辑工具”对话框。
出现（如右图）所示现象，先把两边的多线进行分解（X），然后修剪掉。
步骤8：把门放入墙体中：切换至门图层（绿色）：
门的制作（如下左图）：单击矩形（rec）（50，810）----单击圆弧（A），点取矩形上下点-----再用直线封口----复制（810一般门）分别放在其应在的位置，然后用[缩放工具（SC）---C （中心点）----R（参照值）---810---890(或650)]进行大门和卫生间门的设置，进行旋转（RO）、移动（M），最终全部门安装好（如下右图）。
步骤9：建立窗体：切换到窗体图层（绿色）
单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“窗体”，把前
后封口，上下各偏移50、30、-50、-30，然后把窗体置为当前层，单击“绘图”菜单下的“多线”命令，进行窗体的绘制，最终所有窗户安装好（如下图所示）。
步骤10：门窗的注释：
门的代号为：M 窗体代号为：C
方法：单击工具箱中的“文字”工具，在绘图区用鼠标框选一个区域，自动出现文字格式工具栏，输入文字并调整文字大小，分别复制到所需的位置，再进行修改。
如：M0、M1等确定，最终效果如下图所示。
