10kV户外柱上真空断路器技术规范书工程项目：广西电网公司年月目录1 总则2 使用环境条件3 技术参数和要求4 试验5 供货范围6 技术资料和图纸交付进度7 运输要求8 技术服务1．总则1.1本规范书适用于本合同的设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
1.3供方须执行现行国家标准和电力行业标准。
有矛盾时，按要求较高的标准执行。
1.4供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下：DL/T402—1999 交流高压断路器订货技术条件DL/T593—1996 高压开关设备的共用订货技术导则2．环境条件2.1 户外布置2.2 周围空气温度最高温度：＋40℃；最低温度：－15℃：最大日温差：25K2.3 海拔高度小于1000m2.4环境湿度：月平均相对湿度不大于90%；日平均相对湿度不大于95%2.5地震烈度：8度2.6 最大风速 35m/s2.8环境污秽等级：Ⅱ级（除特别说明外）2.9安装场所：户外3．技术参数及要求3.1基本技术参数3.1.1额定频率50Hz3.1.2额定电压（即最高电压）：12kV3.1.3额定短路开断电流：20kA；额定短时耐受电流：20kA/3S3.1.4额定绝缘水平，见下表。
3.1.5断路器额定工作循环 O—0.3S—CO—180S—CO3.1.6机械寿命（连续操作不调整）≥5000次3.1.7电气寿命：开断100%额定短路开断电流≥50次3.1.8其他主要参数详见供货范围3.2柱上真空断路器及其结构3.2.1原则采用三相共箱式全密封结构，正常使用至少15年免维护；箱内装设电流互感器(600/1A,0.5级)、真空断路器、同步闭锁的内隔离开关、操作结构等，与箱体的绝缘方式可采用空气、绝缘油、SF6，内置电压互感器时特别注明，绝缘方式投标报价时说明。
户外高压真空断路器技术要求
一、工作环境：
1.周围空气温度：-30℃—40℃
2.风压：700Pa
二、供货范围
序号名称规格型号数量备注
1 户外高压真空断路器ZW32-12P/30 2台
三、主要要求：
1.型号：ZW32-12P/30
2.额定电压：6kV
3.额定电流：30A
4.额定频率：50Hz
5.额定短路开断电流：20kA
6.额定短路关合电流：50kA
7.额定峰值耐受电流：50kA
8.额定短时（4s）耐受电流：20kA
9.额定短路持续时间：4s
10.机械寿命：10000次
11.具有机械连锁功能
三、其它要求：
有出厂合格证、说明书、试验报告及配件清单等
四、到货地点及交货时间
由矿方指定交货地点
四、建议推荐生产厂家：
审核人签字（加盖部门公章）
年月日。
〔2021年版〕国家电网公司物资采购标准〔断路器卷柱上断路器册〕12kV柱上真空断路器专用技术标准〔编号：1008003-0010-01〕国家电网公司二〇〇九年十二月目录1 标准技术参数表 ----------------------------------------------------------------------------- 12 工程需求局部-------------------------------------------------------------------------------- 22.1货物需求及供货范围一览表 ------------------------------------------------------------------------------------------- 22.2必备的备品备件、专用工具和仪器仪表供货表------------------------------------------------------------------ 22.3图纸资料提交单位------------------------------------------------------------------------------------------------------- 32.4工程概况 ------------------------------------------------------------------------------------------------------------------- 32.5使用条件 ------------------------------------------------------------------------------------------------------------------- 42.6工程单位技术差异表 --------------------------------------------------------------------------------------------------- 42.7工程单位要求值---------------------------------------------------------------------------------------------------------- 53 投标人响应局部------------------------------------------------------------------------------- 53.1技术偏差表〔投标人填写〕 ------------------------------------------------------------------------------------------ 53.2投标产品的销售及运行业绩表 --------------------------------------------------------------------------------------- 73.3投标人需提供的设备图纸及资料 ------------------------------------------------------------------------------------ 83.4主要组部件材料---------------------------------------------------------------------------------------------------------- 83.5推荐的备品备件、专用工具和仪器仪表供货表------------------------------------------------------------------ 81 标准技术参数表投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应〞两字代替，不允许改动招标人要求值。
编号:12kV柱上真空断路器招标书（技术部分）招标单位：年月日目录1.总则 (1)1.1招标需知 (1)1.2投标方应提供的文件 (1)2.应遵循的标准 (2)3.使用环境条件 (2)4.主要技术参数 (2)5.结构要求 (4)5.1外壳 (4)5.2真空断路器 (4)5.3操动机构 (5)5.4端子截面 (5)5.5外绝缘爬电比距 (6)6.型式试验 (6)6.1开断能力 (6)6.2短时耐受电流和峰值耐受电流试验 (6)6.3绝缘水平 (6)6.4机械试验 (6)6.5温升试验 (7)6.6淋雨试验 (7)6.7电流互感器 (7)6.8电压互感器 (7)7.出厂试验项目 (7)8.现场试验项目 (7)9.包装运输 (8)9.1标志 (8)9.2包装和运输 (8)10.供货范围 (9)表1主要技术文件 (9)表2主要技术参数 (9)表3差异表 (11)表4制造厂建议提供的备品备件表 (11)表5制造厂建议配备的专用工器具和仪表 (11)表6设备需求表 (12)12kV 柱上真空断路器招标技术规范书（技术部分）1.总则1.1 招标需知1.1.1本招标书（技术部分）提出了招标方订购12kV柱上开关的技术要求。
主要包括设备的使用条件、主要技术参数、结构、性能、试验、包装、运输及所需技术资料等方面的内容。
1.1.2投标人应仔细阅读招标文件中提出的所有规范及技术指标。
投标人所提供的货物须满足招标文件中提出的技术要求。
1.1.3本招标书是按DL/T 403《12～40.5kV高压真空断路器订货技术条件》和DL/T402-1999《交流高压断路器订货技术条件》等有关标准提出的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准的条文，投标方应按有关标准提供符合本招标书技术规范的优质产品。
1.1.4 本招标书所使用的标准及规定的条款如遇与投标方所执行的标准不一致时，投标方应提供执行标准原文，若使用外文应同时提供中译本。
柱上真空断路器技术要求柱上真空断路器技术是一种用于电力系统中的关键设备，它具有高压断开能力和可靠性强的特点。
本文将从技术要求的角度，对柱上真空断路器进行详细介绍。
柱上真空断路器的额定电压应符合国家标准，一般为12kV、24kV、40.5kV等。
其绝缘水平应满足系统的要求，能够在额定电压下保持良好的绝缘性能，以确保电力系统的安全运行。
柱上真空断路器的额定电流也是一个重要的技术指标。
它应能够承受系统额定电流的冲击和短时过载电流，同时具备良好的热稳定性和电气性能，以保证设备的可靠性和稳定性。
柱上真空断路器的开断能力是评价其性能的重要指标之一。
它应能够在额定电流下，可靠地进行开断操作，并能承受系统的短路电流，确保电力系统的安全运行。
同时，柱上真空断路器的闭合能力也需要满足要求，以确保设备在闭合状态下能够正常导电。
柱上真空断路器的操作机构应具备灵活可靠的特点。
它应能够实现远程和就地操作，并具备手动和电动两种操作方式，以适应不同的工作环境和需求。
操作机构还应具备过载和短路保护功能，以确保设备在异常情况下能够及时切断电源，保护电力系统的安全运行。
柱上真空断路器的机械特性也是需要考虑的重要因素。
它应具备良好的机械强度和稳定性，能够承受系统的机械应力和振动，以确保设备在各种工作条件下都能够正常运行。
柱上真空断路器的环境适应能力也是需要关注的。
它应能够适应不同的气候条件和环境温度，具备良好的防尘、防潮和防腐蚀能力，以延长设备的使用寿命。
柱上真空断路器的维护和检修要求也是需要重视的。
它应具备方便快捷的维护方式，能够进行定期的检查和维护工作，以确保设备的正常运行和可靠性。
柱上真空断路器技术要求包括额定电压、额定电流、开断能力、操作机构、机械特性、环境适应能力以及维护和检修要求等方面。
只有满足这些要求，柱上真空断路器才能够在电力系统中发挥稳定可靠的作用，确保电力系统的安全运行。
（2009年版）国家电网公司物资采购标准（交流断路器卷柱上断路器册）12kV～24kV户外柱上断路器通用技术规范（编号：-0000-00）国家电网公司二〇〇九年十二月- 1 -本规范对应的专用技术规范目录212kV～24kV柱上断路器采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表7项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成项目单位技术差异表，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表9 技术偏差表”外，必要时应提供相应试验报告。
目录1 总则.......................................................... 错误！未定义书签。
1.1一般规定.................................................. 错误！未定义书签。
1.2投标人应提供的资格文件.................................... 错误！未定义书签。
Z W 20A - 12/ □- □额定短路开断电流（kA）额定电流（A）额定电压（kV）设计序号户外真空断路器ZW20A-12户外高压交流真空断路器为额定电压12kV ，三相交流50Hz 的户外配电设备。
主要用于开断，关合电力系统中的负荷电流、过载电流及短路电流。
适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所，本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。
概述产品型号及含义使用环境条件1、海拔高度不超过3000m。
2、周围空气温度上限不超过40℃，下限不超过-40℃，日温差25℃。
3、风压不超过700Pa。
4、污秽等级：Ⅳ级。
5、覆冰厚度10mm。
6、安装场所：无易燃、爆炸危险、化学腐蚀的场所；7、地震烈度不超过8度。
● 断路器的主回路、操作机构均密封在SF6气体中，不受外界环境影响，达到免维护、寿命长的要求；● 可与电子控制器配套，实现断路器遥控、遥测、遥信和遥调功能，满足电网智能化控制的要求；● 全新设计的小型化电动弹簧机构，整机零部件数量和操动功耗都降低到最低水平，提高断路器的可靠性和节能；● 在箱体顶部安装有防爆装置，即使发生意外故障，也不会泄漏高温气体和飞溅物，确保产品安全可靠。
主要功能特点高压电器ZW20A-12户外高压交流真空断路器057断路器主要技术参数外形尺寸与安装尺寸ZW20A-12户外高压交流真空断路器0581、产品型号、名称、操作机构电动或手动、数量及交货期。
2、电流互感器变比、精度及数量。
3、是否配置外置式电压互感器（操作电源）。
4、是否配置控制器控制的型号及功能。
订货须知ZW20A-12户外高压交流真空断路器高压电器059。
（2009年版）国家电网公司物资采购标准（交流断路器卷柱上断路器册）12kV～24kV户外柱上断路器通用技术规范（编号：-0000-00）国家电网公司二〇〇九年十二月- 1 -本规范对应的专用技术规范目录212kV～24kV柱上断路器采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表7项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成项目单位技术差异表，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表9 技术偏差表”外，必要时应提供相应试验报告。
目录1 总则.......................................................... 错误！未定义书签。
1.1一般规定.................................................. 错误！未定义书签。
1.2投标人应提供的资格文件.................................... 错误！未定义书签。

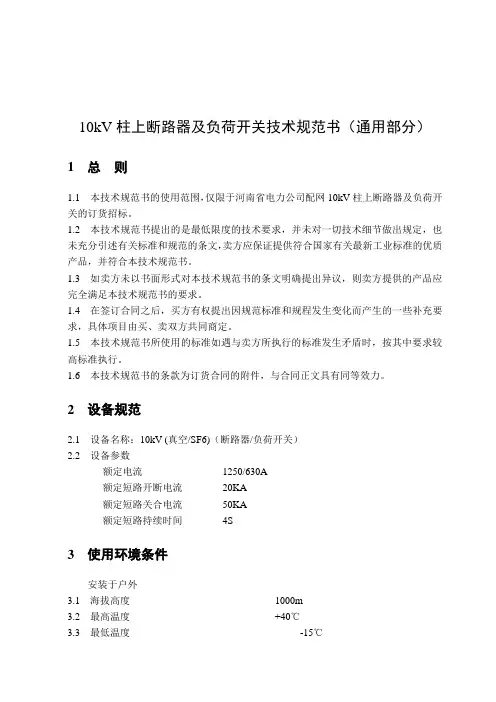

10kV柱上断路器及负荷开关技术规范书（通用部分）1 总则1.1 本技术规范书的使用范围，仅限于河南省电力公司配网10kV柱上断路器及负荷开关的订货招标。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合国家有关最新工业标准的优质产品，并符合本技术规范书。
1.3 如卖方未以书面形式对本技术规范书的条文明确提出异议，则卖方提供的产品应完全满足本技术规范书的要求。
1.4 在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买、卖双方共同商定。
1.5 本技术规范书所使用的标准如遇与卖方所执行的标准发生矛盾时，按其中要求较高标准执行。
1.6 本技术规范书的条款为订货合同的附件，与合同正文具有同等效力。
2 设备规范2.1 设备名称：10kV (真空/SF6)（断路器/负荷开关）2.2 设备参数额定电流1250/630A额定短路开断电流20KA额定短路关合电流50KA额定短路持续时间4S3 使用环境条件安装于户外3.1 海拔高度1000m3.2 最高温度+40℃3.3 最低温度-15℃3.4 最大日温差25℃3.5 最大风速30m/s3.6 复冰厚度10mm3.7 日照强度0.1W/cm23.8 污秽等级要求泄漏比距不小于31mm/kV，按最高工作电压计算。
3.9 地震强度地震裂度8度水平加速度0.5g垂直加速度0.25g安全系数 1.674 监造双方应相互支持，卖方充分尊重监造代表提出的意见。
5 质量保证及试验5.1 设备制造应遵守的规范和标准5.1.1 GB1984《交流高压断路器》5.1.2 DL/T402-91《交流高压断路器订货技术条件》5.1.3 GB311.1-311.6《高压输变电设备的绝缘配合高压试验技术》5.1.4 GB2706《交流高压电器动、热稳定试验方法》5.1.5 GB763《交流高压电器在长期工作时的发热》5.1.6 GB3309《高压开关设备常温下的机械试验》5.1.7 GB2955《电工产品人工日照试验方法》5.1.8 GB772《高压电瓷元件技术条件》5.1.9 GB191《包装贮运标志》5.1.10 GB11022《高压开关设备通用技术条件》5.1.11 IEC56-4《高压交流断路器》5.1.12 GB11023《高压开关六氟化硫气体密封试验导则》5.1.13 DL/T 593-1996《高压开关设备的共用订货技术导则》5.2 设备性能保证卖方提供的设备应符合上述设备规范和技术要求。
