智能变电站基础知识题库单选题100道及答案解析1. 智能变电站的核心特征是（）A. 智能化一次设备B. 网络化二次设备C. 全站信息数字化D. 以上都是答案：D解析：智能变电站的核心特征包括智能化一次设备、网络化二次设备、全站信息数字化等多个方面。
2. 智能变电站采用（）实现对一次设备的控制和监测。
A. 智能终端B. 合并单元C. 保护装置D. 测控装置答案：A解析：智能终端用于实现对一次设备的控制和监测。
3. 以下哪个不是智能变电站的通信规约（）A. IEC 61850B. IEC 60870-5-101C. MODBUSD. DNP3.0答案：C解析：MODBUS 一般不用于智能变电站。
4. 智能变电站中，（）用于实现电流、电压等模拟量的数字化。
A. 智能终端B. 合并单元C. 保护装置D. 测控装置答案：B解析：合并单元的作用是将模拟量转换为数字量。
5. 智能变电站的过程层网络通常采用（）A. 以太网B. 令牌环网C. 星型网D. 环形网答案：D解析：过程层网络多采用环形网结构，以提高可靠性。
6. 智能变电站的站控层设备不包括（）A. 监控主机B. 远动装置C. 合并单元D. 数据服务器答案：C解析：合并单元属于过程层设备。
7. 智能变电站中，（）承担继电保护功能。
A. 智能终端B. 保护装置C. 合并单元D. 测控装置答案：B解析：保护装置是实现继电保护功能的设备。
8. 智能变电站中，（）实现对一次设备的测量和控制。
A. 智能终端B. 保护装置C. 测控装置D. 合并单元答案：C解析：测控装置主要负责测量和控制一次设备。
9. IEC 61850 标准中，逻辑节点的英文缩写是（）A. LDB. LNC. DOID. SCL答案：B解析：逻辑节点的英文缩写是LN。
10. 智能变电站中，（）实现了变电站的智能化管理。
A. 自动化系统B. 智能辅助系统C. 在线监测系统D. 以上都是答案：D解析：自动化系统、智能辅助系统和在线监测系统等共同实现了变电站的智能化管理。

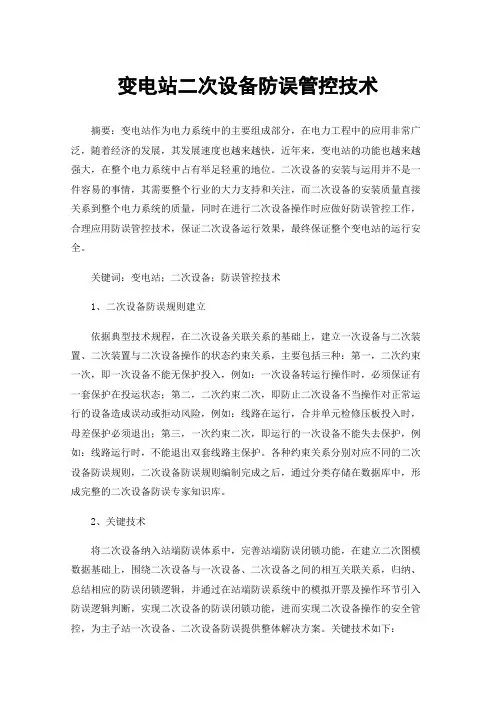

变电站二次设备防误管控技术摘要：变电站作为电力系统中的主要组成部分，在电力工程中的应用非常广泛，随着经济的发展，其发展速度也越来越快，近年来，变电站的功能也越来越强大，在整个电力系统中占有举足轻重的地位。
二次设备的安装与运用并不是一件容易的事情，其需要整个行业的大力支持和关注，而二次设备的安装质量直接关系到整个电力系统的质量，同时在进行二次设备操作时应做好防误管控工作，合理应用防误管控技术，保证二次设备运行效果，最终保证整个变电站的运行安全。
关键词：变电站；二次设备；防误管控技术1、二次设备防误规则建立依据典型技术规程，在二次设备关联关系的基础上，建立一次设备与二次装置、二次装置与二次设备操作的状态约束关系，主要包括三种：第一，二次约束一次，即一次设备不能无保护投入，例如：一次设备转运行操作时，必须保证有一套保护在投运状态；第二，二次约束二次，即防止二次设备不当操作对正常运行的设备造成误动或拒动风险，例如：线路在运行，合并单元检修压板投入时，母差保护必须退出；第三，一次约束二次，即运行的一次设备不能失去保护，例如：线路运行时，不能退出双套线路主保护。
各种约束关系分别对应不同的二次设备防误规则，二次设备防误规则编制完成之后，通过分类存储在数据库中，形成完整的二次设备防误专家知识库。
2、关键技术将二次设备纳入站端防误体系中，完善站端防误闭锁功能，在建立二次图模数据基础上，围绕二次设备与一次设备、二次设备之间的相互关联关系，归纳、总结相应的防误闭锁逻辑，并通过在站端防误系统中的模拟开票及操作环节引入防误逻辑判断，实现二次设备的防误闭锁功能，进而实现二次设备操作的安全管控，为主子站一次设备、二次设备防误提供整体解决方案。
关键技术如下：2.1、二次设备建模对二次设备进行建模，将各类二次设备对象化。
在站端微机防误系统中定义二次对象，描述二次对象的基本属性，建立二次对象间及与一次对象间的映射关系，并最终在站端微机防误系统中形成二次设备的相关图模数据，作为二次防误逻辑校验的关键数据。
变电站五防基础知识一、引言变电站是电力系统中的重要组成部分，起着输电、变压、保护等作用。
为了确保变电站的正常运行和人员的安全，对变电站进行五防工作是非常重要的。
二、五防基础知识1. 防雷击：变电站作为电力系统的重要设施，容易受到雷击的影响。
为了防止雷击对变电站设备的损害，需要在变电站周围设置合适的避雷器，以及对设备进行接地和绝缘处理。
2. 防火灾：变电站内部存在大量的电器设备和高压电缆，一旦发生火灾，后果不堪设想。
因此，变电站的防火工作至关重要。
首先要确保变电站内部通道畅通，便于逃生和灭火；其次要定期进行设备绝缘检测，防止电器设备引发火灾；另外要加强员工的火灾防范意识，提高应急处理能力。
3. 防触电：由于变电站存在高压电源和裸露的导线，人员接触这些设备很容易发生触电事故。
因此，变电站的防触电工作尤为重要。
一方面要加强设备的绝缘措施，确保人员不会接触到带电部分；另一方面要加强员工的安全培训，提高他们对高压设备的认识和防范意识。
4. 防爆炸：变电站内部存在大量的油池、气体和化学物品，一旦发生爆炸，后果将不堪设想。
因此，变电站的防爆炸工作至关重要。
首先要加强设备的通风和排气系统，确保气体不会积聚；其次要定期检测和更换设备中的油池，防止油池泄漏引发火灾和爆炸；另外要加强员工的防爆炸培训，提高他们的安全意识。
5. 防盗抢：变电站内部存在大量的贵重设备和电缆，一旦发生盗抢事件，将对供电系统产生严重影响。
因此，变电站的防盗抢工作至关重要。
首先要加强对变电站周围的安全防护措施，如安装围墙、报警系统等；其次要加强对设备的监控和巡查，及时发现异常情况；另外要加强员工的安全意识，提高他们对盗抢事件的防范能力。
三、结论变电站作为电力系统中的重要设施，需要进行五防工作，以确保其正常运行和人员的安全。
防雷击、防火灾、防触电、防爆炸和防盗抢是变电站五防工作的基础知识。
通过加强设备的绝缘处理、加强员工的安全培训和加强设备的监控巡查，可以有效预防和减少变电站事故的发生，确保供电系统的稳定运行。
变电站配电基础知识开关柜：是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分：1、进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
2、出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。
3、母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
4、PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
5、隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。
在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
6、电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装，可以一台或多台电容器柜并列运行。
电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。

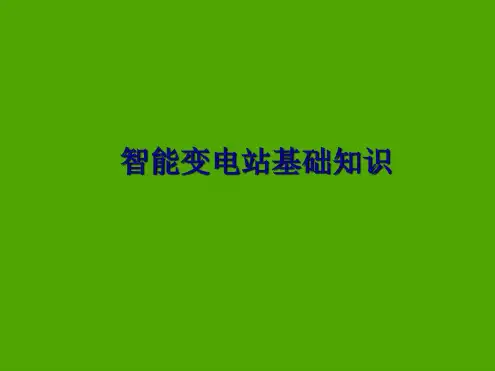

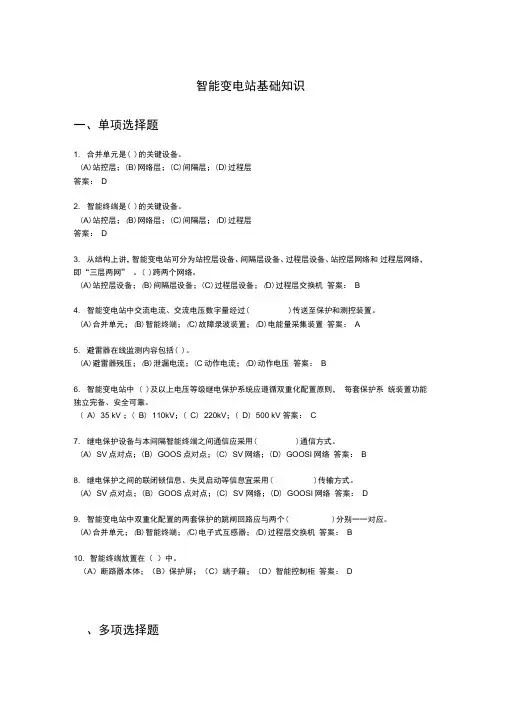

智能变电站基础知识一、单项选择题1. 合并单元是( )的关键设备。
(A)站控层；(B)网络层；(C)间隔层；(D)过程层答案：D2. 智能终端是( )的关键设备。
(A)站控层；(B)网络层；(C)间隔层；(D)过程层答案：D3. 从结构上讲，智能变电站可分为站控层设备、间隔层设备、过程层设备、站控层网络和过程层网络，即“三层两网” 。
( )跨两个网络。
(A)站控层设备；(B)间隔层设备；(C)过程层设备；(D)过程层交换机答案：B4. 智能变电站中交流电流、交流电压数字量经过( )传送至保护和测控装置。
(A)合并单元；(B)智能终端；(C)故障录波装置；(D)电能量采集装置答案：A5. 避雷器在线监测内容包括( )。
(A)避雷器残压；(B)泄漏电流；(C动作电流；(D)动作电压答案：B6. 智能变电站中 ( )及以上电压等级继电保护系统应遵循双重化配置原则，每套保护系统装置功能独立完备、安全可靠。
( A) 35 kV ；( B) 110kV；( C) 220kV；( D) 500 kV 答案： C7. 继电保护设备与本间隔智能终端之间通信应采用( )通信方式。
(A) SV点对点；(B) GOOS点对点；(C) SV网络；(D) GOOSI网络答案：B8. 继电保护之间的联闭锁信息、失灵启动等信息宜采用( )传输方式。
(A) SV 点对点；(B) GOOS点对点；(C) SV 网络；(D) GOOSI网络答案：D9. 智能变电站中双重化配置的两套保护的跳闸回路应与两个( )分别一一对应。
(A)合并单元；(B)智能终端；(C)电子式互感器；(D)过程层交换机答案：B10. 智能终端放置在（）中。
（A）断路器本体；（B）保护屏；（C）端子箱；（D）智能控制柜答案：D、多项选择题1. 智能开关的在线监测类型有：（）（A）局部放电在线监测；（B）绕组测温在线监测；（C）六氟化硫微水密度在线监测；（D）断路器机械特性在线监测答案：（A、C、D）2. 下列哪些设备不属于智能变电站过程层设备？（）（A）合并单元；（B）智能终端；（C）线路保护；（D）操作箱答案：（C、D）3. 下列哪些设备不属于智能变电站微机保护装置？（）（A）交流输入组件；（B）A/D转换组件；（C）保护逻辑（CPU）; （D）人机对话模件答案：（A、B）4. 下列哪些不属于智能变电站继电保护装置的硬压板？（）（A）“投检修状态”压板；（B）“保护出口跳闸”压板；（C）“投主保护”压板；（D）“启动失灵保护”压板答案：（B、C、D）5. 智能变电站的高级应用有：（）（A）智能告警及分析决策；（B）顺序控制操作；（C）设备状态可视化；（D）源端维护答案：（A、B、C、D）三、填空题1. 智能变电站定义：采用先进、可靠、集成、低碳、环保的智能设备，以____________________ ____________ 、 ___________ 为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
智能变电站二次继电保护中存在的问题及解决措施发布时间：2022-10-24T07:51:16.102Z 来源：《新型城镇化》2022年20期作者：何顺邦[导读] 在网络信息化发达的今天，智能生活已遍及每一个角落，而变电站也随着科技的发展而进步，推动了变电站智能化的发展完善国网海东供电公司青海省海东市 810600摘要：在网络信息化发达的今天，智能生活已遍及每一个角落，而变电站也随着科技的发展而进步，推动了变电站智能化的发展完善。
智能变电站运用了大量新兴的设备，对以往的工作模式有较大的改进，变电站的发展带动了二次继电保护措施的改进，但是就目前而言，智能变电站的二次继电保护中仍存在一些问题。
鉴于此，本文先分析了智能变电站二次继电保护中存在的问题，然后对智能变电站二次继电保护问题的解决措施进行了简要的探讨，以供相关的工作人员参考借鉴，希望本文探讨的内容能够保障二次回路的正确性，提高继电保护装置的安全稳定运行水平。
关键词：智能变电站；二次继电保护；问题；解决措施1智能变电站二次继电保护中存在的问题1.1微机保护装置问题一般在模块设计的过程中，会使用微机对装置进行有效的保护。
微机保护装置主要经模拟量输入经口、保护逻辑处理、人机对话等构成。
设备采集模拟量和开关量的时候，通过二次电缆传输到保护装置后，能够对所有的采集数据，加以逻辑计算，进而达到动作方面的要求。
保护装置，多借助保护装置间联闭锁信息的效应，实现二次电缆传输系统的目的。
1.2常规站二次继电保护工作问题常规变电站继电保护能明确断开检修设备、运行设备间的关系。
主要可分为：设备运行中带电检修消缺、设备停电时检修和校验两个类型。
在二次回路运行的过程中，要防止断开互感器二次侧开路。
同时，短路互感设备二次绕组过程，需要合理使用短路片处理，以此避免出现导线缠绕现象。
电流互感设备、短路端子回路、导线上不可工作，此外电流互感设备二次回路运行过程，还应做好二次侧开路高电压控制工作。
