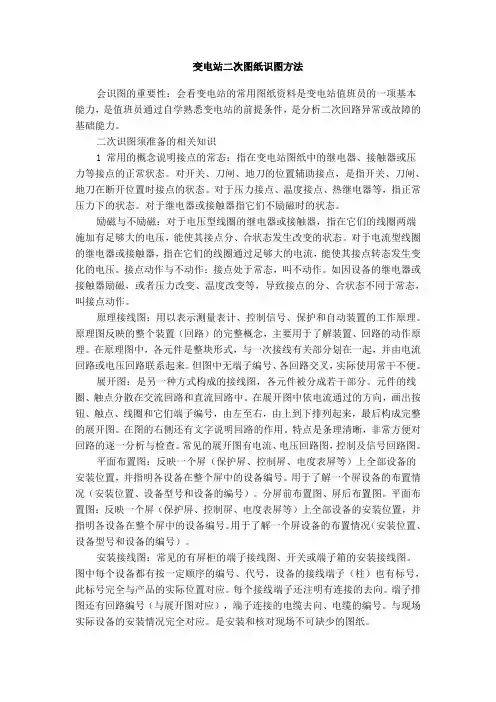

变电站二次图纸识图方法会识图的重要性:会看变电站的常用图纸资料是变电站值班员的一项基本能力,是值班员通过自学熟悉变电站的前提条件,是分析二次回路异常或故障的基础能力。
二次识图须准备的相关知识1 常用的概念说明接点的常态:指在变电站图纸中的继电器、接触器或压力等接点的正常状态。
对开关、刀闸、地刀的位置辅助接点,是指开关、刀闸、地刀在断开位置时接点的状态。
对于压力接点、温度接点、热继电器等,指正常压力下的状态。
对于继电器或接触器指它们不励磁时的状态。
励磁与不励磁:对于电压型线圈的继电器或接触器,指在它们的线圈两端施加有足够大的电压,能使其接点分、合状态发生改变的状态。
对于电流型线圈的继电器或接触器,指在它们的线圈通过足够大的电流,能使其接点转态发生变化的电压。
接点动作与不动作:接点处于常态,叫不动作。
如因设备的继电器或接触器励磁,或者压力改变、温度改变等,导致接点的分、合状态不同于常态,叫接点动作。
原理接线图:用以表示测量表计、控制信号、保护和自动装置的工作原理。
原理图反映的整个装置(回路)的完整概念,主要用于了解装置、回路的动作原理。
在原理图中,各元件是整块形式,与一次接线有关部分划在一起,并由电流回路或电压回路联系起来。
但图中无端子编号、各回路交叉,实际使用常干不便。
展开图:是另一种方式构成的接线图,各元件被分成若干部分。
元件的线圈、触点分散在交流回路和直流回路中。
在展开图中依电流通过的方向,画出按钮、触点、线圈和它们端子编号,由左至右,由上到下排列起来,最后构成完整的展开图。
在图的右侧还有文字说明回路的作用。
特点是条理清晰,非常方便对回路的逐一分析与检查。
常见的展开图有电流、电压回路图,控制及信号回路图。
平面布置图:反映一个屏(保护屏、控制屏、电度表屏等)上全部设备的安装位置,并指明各设备在整个屏中的设备编号。
用于了解一个屏设备的布置情况(安装位置、设备型号和设备的编号)。
分屏前布置图、屏后布置图。

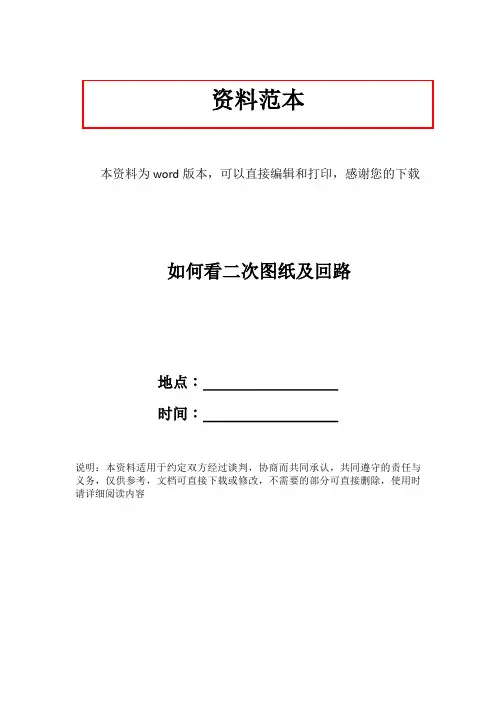

资料范本本资料为word版本,可以直接编辑和打印,感谢您的下载如何看二次图纸及回路地点:__________________时间:__________________说明:本资料适用于约定双方经过谈判,协商而共同承认,共同遵守的责任与义务,仅供参考,文档可直接下载或修改,不需要的部分可直接删除,使用时请详细阅读内容如何看二次图纸及回路一、继电保护基本知识1、继电保护装置是指安装在被保护元件上,反应被保护元件故障或不正常运行状态并作用于断路器或发出信号的一种自动装置。
“继电保护”泛指继电保护技术或由各种继电保护装置组成的继电保护系统。
2、继电保护装置的分类:继电保护以控制过程信号性质不同可分为:模拟型和数字型两大类。
模拟型继电保护装置又分为:机电型继电保护静态型继电保护装置。
机电型继电保护静态型继电保护装置3、继电保护在电力系统中的主要作用:主要作用是通过预防事故或缩小事故范围来提高系统运行的可靠性。
继电保护装置是电力系统中重要的组成部分,是保证电力系统安全和可靠运行的重要技术措施之一。
4、继电保护装置的基本任务:自动、迅速、有选择性地将故障元件从电力雄中切除,使故障元件免于继续遭到破坏,并保证其他无故障元件迅速恢复正常运行。
反应电气元件不正常运行情况,并根据不正常运行情况的种类和电气元件维护条件、发出信号,由运行人员进行处理或将那些继续运行会引起事故的电气元件予以前切除。
继电保护装置还可以和电力系统中其他自动化装置配合,在条件允许时,采取预定措施,缩短事故停电时间,尽快恢复供电,从而提高电力系统运行的可靠性。
5、继电保护的基本要求:对继电保护的基本要求:选择性、速动性、灵敏性和可靠性选择性:是指继电保护装置动作时,仅将故障元件从电力系统中切除,保证系统中非故障元件仍然继续运行,尽量缩小停电范围。
速动性:快速地切除故障可提高电力系统并列运行的稳定性,减少用户在电压降低的情况下的工作时间,以及缩小故障元件的损坏程度。
二次回路识图方法讲解(附案例)1、看图要领:1)、先交流、后直流、交流看电源,直流找线圈;抓住触点不放松,一个一个全查清;2)、先上后下,先左后右,屏外设备一个也不漏。
说明:该要领为电磁型保护二次图纸看图方法,目前微机型保护二次图纸有所区别,但以上看图要领仍有一定的参考价值。
2、微机型保护二次图纸看图方法:1)、认识元件及元件编号、功能。
元件编号在图纸中具有唯一性,这点应特别注意,在几张图纸中,可能只有一张图纸上标有元件功能及所处位置,在其它图中并未说明。
2)、认识回路编号。
某些特定的回路具有统一编号,这点应牢记,对以后看图起到很大的作用。
如跳闸回路33、133、233等,合闸回路3、103;电流回路400-599,电压回路600-799等等。
3)、端子排(左右两侧相通)。
端子排在图纸中起到至关重要的作用,会看懂端子排是看懂二次回路的前提,端子排以下举例:4)、二次回路看图220kV变电所图纸一般没有电磁型保护的展开图、原理图。
很多时候需要根据图纸将原理图画出来。
因此,首先需具备一定的业务知识,对该设备、原理有一定的认识。
二次回路看图方法:从源头着手(正电源),根据端子排、电缆走向、回路编号至负电源或进装置。
或从某一元件着手,左右两端查找回路,直到找到电源端或进装置。
应特别注意的一点是:某些端子上有2根或多根接线,一定注意找相对应的回路编号。
5)、220kV变电所图纸特点220kV变电所图纸与110kV变电所图纸的区别在于有厂家白板图,对应的一次设备、二次设备有对该装置本身的图纸,110kV变电所图纸集中在了自身的图纸中。
6)、西门子断路器厂家图纸看图方法(包括外资闸刀)1、图纸中注意横坐标(1-2-3-4……,图纸顶部)、纵坐标(A-B-C-D-E…..,图纸左侧)、本页图纸编号(ZZA/M1 …..,图纸右下侧)。
2、图纸中每一元件都有相应的标识及位置编号。
如Y1/ZM2,即在图纸ZM2中,对Y1有说明。
变电站二次图纸识图方法会识图的重要性:会看变电站的常用图纸资料是变电站值班员的一项基本能力,是值班员通过自学熟悉变电站的前提条件,是分析二次回路异常或故障的基础能力。
二次识图须准备的相关知识1 常用的概念说明接点的常态:指在变电站图纸中的继电器、接触器或压力等接点的正常状态。
对开关、刀闸、地刀的位置辅助接点,是指开关、刀闸、地刀在断开位置时接点的状态。
对于压力接点、温度接点、热继电器等,指正常压力下的状态。
对于继电器或接触器指它们不励磁时的状态。
励磁与不励磁:对于电压型线圈的继电器或接触器,指在它们的线圈两端施加有足够大的电压,能使其接点分、合状态发生改变的状态。
对于电流型线圈的继电器或接触器,指在它们的线圈通过足够大的电流,能使其接点转态发生变化的电压。
接点动作与不动作:接点处于常态,叫不动作。
如因设备的继电器或接触器励磁,或者压力改变、温度改变等,导致接点的分、合状态不同于常态,叫接点动作。
原理接线图:用以表示测量表计、控制信号、保护和自动装置的工作原理。
原理图反映的整个装置(回路)的完整概念,主要用于了解装置、回路的动作原理。
在原理图中,各元件是整块形式,与一次接线有关部分划在一起,并由电流回路或电压回路联系起来。
但图中无端子编号、各回路交叉,实际使用常干不便。
展开图:是另一种方式构成的接线图,各元件被分成若干部分。
元件的线圈、触点分散在交流回路和直流回路中。
在展开图中依电流通过的方向,画出按钮、触点、线圈和它们端子编号,由左至右,由上到下排列起来,最后构成完整的展开图。
在图的右侧还有文字说明回路的作用。
特点是条理清晰,非常方便对回路的逐一分析与检查。
常见的展开图有电流、电压回路图,控制及信号回路图。
平面布置图:反映一个屏(保护屏、控制屏、电度表屏等)上全部设备的安装位置,并指明各设备在整个屏中的设备编号。
用于了解一个屏设备的布置情况(安装位置、设备型号和设备的编号)。
分屏前布置图、屏后布置图。
电气二次图的识读原理图原理图:用来表示二次接线各元件(仪表、继电器、信号装置、自动装置及控制开关等设备)电气联系及工作原理的电气回路图。
习惯上将原理图分为归总式原理接线图和展开式原理接线图两种形式。
(1)归总式接线图:接线图中的全部仪表、继电器等设备以整体的形式来表示;接线图将交流电压、电流回路和直流回路之间的联系综合地表达在一起;一次回路的有关部分也画在及接线图中,这样可清晰地表明二次回路对一次回路的辅助作用。
其缺点是:不能表明元件的内部接线、端子标号及导线连接方法等,不能作施工图纸。
(2)展开式接线图:它是将二次设备接线圈和触点的接线回路展开分别画出,组成多个独立回路。
其特点是:交流电流回路。
交流电压回路、直流回路分别画成几个彼此独立的部分;同一仪表的线圈。
同一元件的线圈和触点分开画在各自相应不同的回路中,但采用相同的文字符号;图形右边有对应的文字说明,表明回路名称、用途等;各导线端子有统一规定的回路编号。
如何看分开式原理接线图(1)“先一次,后二次”:图中有一次接线和二次接线同时存在时,应先看一次部分,弄清是什么设备和工作性质,再看对一次部分起监控作用的二次部分,具体起什么监控作用。
(2)“先交流,后直流”:图中有交流和直流两种回路同时存在时,应先看交流回路,再看直流回路。
交流回路一般由电流互感器和电压互感器的二次绕组引出,直接反映一次设备接线的运行状况,先把交流回路看懂后,根据交流回路电气量以及在系统发生故障时这些电气量的变化特点,对直流回路进行逻辑推断,直流回路就容易看。
(3)“先电源,后接线”:不论交流回路还是直流回路,二次设备动作都是由电源驱动的,所以看图时,应先找电源,再顺回路接线往后看,交流沿闭合回路,直流从正电源沿接线到负电源,并分析各设备的动作。
(4)“先线圈,后触点”(特别关注)要分析触点动作情况,必须先找到继电器或装置线圈,只有线圈通电,其相应触点才会动作,触点的接通引起回路的变化。
变电所二次图纸识图方法会识图的重要性:会看变电站的常用图纸资料是变电站值班员的一项基本能力,是值班员通过自学熟悉变电站的前提条件,是分析二次回路异常或故障的基础能力。
二次识图须准备的相关知识1 常用的概念说明接点的常态:指在变电站图纸中的继电器、接触器或压力等接点的正常状态。
对开关、刀闸、地刀的位置辅助接点,是指开关、刀闸、地刀在断开位置时接点的状态。
对于压力接点、温度接点、热继电器等,指正常压力下的状态。
对于继电器或接触器指它们不励磁时的状态。
励磁与不励磁:对于电压型线圈的继电器或接触器,指在它们的线圈两端施加有足够大的电压,能使其接点分、合状态发生改变的状态。
对于电流型线圈的继电器或接触器,指在它们的线圈通过足够大的电流,能使其接点转态发生变化的电压。
接点动作与不动作:接点处于常态,叫不动作。
如因设备的继电器或接触器励磁,或者压力改变、温度改变等,导致接点的分、合状态不同于常态,叫接点动作。
原理接线图:用以表示测量表计、控制信号、保护和自动装置的工作原理。
原理图反映的整个装置(回路)的完整概念,主要用于了解装置、回路的动作原理。
在原理图中,各元件是整块形式,与一次接线有关部分划在一起,并由电流回路或电压回路联系起来。
但图中无端子编号、各回路交叉,实际使用常干不便。
展开图:是另一种方式构成的接线图,各元件被分成若干部分。
元件的线圈、触点分散在交流回路和直流回路中。
在展开图中依电流通过的方向,画出按钮、触点、线圈和它们端子编号,由左至右,由上到下排列起来,最后构成完整的展开图。
在图的右侧还有文字说明回路的作用。
特点是条理清晰,非常方便对回路的逐一分析与检查。
常见的展开图有电流、电压回路图,控制及信号回路图。
平面布置图:反映一个屏(保护屏、控制屏、电度表屏等)上全部设备的安装位置,并指明各设备在整个屏中的设备编号。
用于了解一个屏设备的布置情况(安装位置、设备型号和设备的编号)。
分屏前布置图、屏后布置图。
浅析电气二次图的识图方法[摘要]本文结合综合自动化在变电所的应用,阐述了综合自动化变电所电气二次图的识图方法,在此基础上掌握综合自动化变电所的二次部分的设计和设备选型原则。
[关键词] 综合自动化二次图识图方法1.概述目前110kV及以下变电所电气二次部分设计一般采用微机型分层分布式综合自动化设备,其原理与常规电磁式电气二次保护基本相同,设计安装中采用的文字、图形符号基本是一致的,但也有不同之处,这就需要设计人员熟悉微机型和常规型电气二次保护原理,懂得微机型保护生产厂家的设计思路,使工程设计上所选方案始终处于合理的、正确的、领先的地位。
电气二次部分是附属于变电所一次部分(一次设备)的,它是对一次设备进控制、操作、监察和保护的有效方式。
因此,它是变电所的重要组成部分。
2.变电所综合自动化系统二次图2.1电气二次图的文字、图形符号看懂和掌握电气二次部分图纸,首先应掌握二次回路中所表示的文字、编号、图形符号,对照新旧符号、图示、编号的不同之处,为进一步识图奠定基础。
新旧符号对照如表1所示。
其次是要懂得电气二次保护原理知识,如: 断路器的控制、主变压器保护、线路保护、电力电容器保护、距离保护、母线保护、中央信号和直流操作电源部分等理论。
常规保护不论是线路保护还是变压器保护,都分成控制屏、保护屏来进行设计,其信号装置设在中央信号屏上。
而微机综合自动保护装置是将保护、控制、测量、信号功能集一体,采用独立的单元,可以通过液晶显示切换中、英文菜单,信息详细直观,操作、调试方便,并通过工业级总网线组网,可直接与微机监控或保护管理机联网通信。
2.2识图应注意的事项变电所微机型综合自动保护装置一般由线路保护测控、变压器保护测控、电容器保护测控、公共部分、电度计量、高频直流电源、微机监控等部分组成。
在看图首先应总体的了解一下图纸,分清每个独立部分的作用和联系,看图纸是否完整无缺; 接着针对独立的控保部分平面布置、交流电压、电流回路、直流控制、保护监控、信号回路、屏后接线端子部分等逐一进行,找出各回路间因果关系; 然后完整地阅读全图。

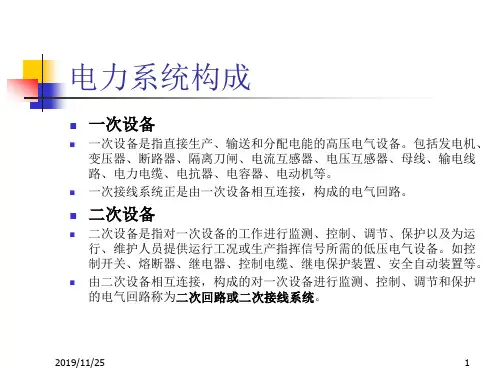

二次图纸的阅图方法一、电力系统构成一次设备是指直接生产、输送和分配电能的高压电气设备。
包括发电机、变压器、断路器、隔离刀闸、电流互感器、电压互感器、母线、输电线路、电力电缆、电抗器、电容器、电动机等。
一次接线系统正是由一次设备相互连接,构成的电气回路。
二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。
如控制开关、熔断器、继电器、控制电缆、继电保护装置、安全自动装置等。
由二次设备相互连接,构成的对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。
二、二次回路的重要性在发电厂或变电所中,一次设备是重要的,二次设备也是重要的。
因为一次设备和二次设备构成一个整体,只有二者都处在良好的状态,才能保证电力生产的安全。
二次回路的故障常会破坏或影响电力系统的正常运行。
例如某变电站差动保护的二次回路接线错误,则当主变带的负荷较大或发生穿越性相间短路时,就会发生误跳闸;若线路保护接线出错,一旦系统发生故障,则可能会使断路器该跳闸的不跳,不该跳闸的却跳了闸,就会造成设备损坏、电力系统瓦解的大事故;(2003年8月14日美加大停电:俄亥俄州某发电厂的工作人员未能及时处理电力线路故障,造成电厂停运,继而导致了美国八个州和加拿大东部大停电。
这次历史上最大规模的停电波及美国的很多城市,纽约市在断电29个小时后才全部恢复电力供应,加拿大安大略省的部分城市也受到影响。
停电影响了地铁、电梯以及机场的正常运营,在一些地方造成了交通拥堵,给大约5000万左右市民的工作和生活造成了极大不便。
);若测量回路有问题,就将影响计量,少收或多收用户的电费,同时也难已判定电能质量是否合格。
因此二次回路虽非主体,但它在保证电力生产的安全,向用户提供合格的电能等方面起着极其重要的作用。
三、常见的二次接线图种类发电厂及变电站的二次接线图数量很多,常见的二次接线图有三种形式,即为原理接线图、展开接线图、安装接线图。
二次接线图我国在电力生产中常采用三种形式的工程图纸,原原理接线图、展开接线图和安装接线图。
美国采用逻辑图、原理图、接线图三种形式。
二次接线的最大特点是其设备、元件的动作严格按照设计的先后顺序进行,其逻辑性很强,所以读图时只需要按一定的规律进行,便会显得条理清楚,易读易记。
看图的基本方法可以归纳为如下六句话(即六先六后):先一次,后二次;先交流,后直流;先电源,后接线;先线圈,后触点;先上后下;先左后右。
所谓的“先一次,后二次”,就是当图中有一次接线和二次接线同时存在时,应先看一次部分,弄清是什么设备和工作性质,再看对一次设备监控作用的二次部分,具体起什么监控作用。
所谓“先交流,后直流”,就是当图中有交流和直流两种回路同时存在时,应先看交流回路,再看直流回路。
因交流回路一般由电流互感器和电压互感器的二次绕组引出,直接反映一次接线的运行状况;而直流回路则是对交流回路各参数的变化所产生的反映(监控和保护作用)。
所谓“先电源,后接线”,就是不论在交流回路还直流回路中,二次设备的动作都是由电源驱动的,所以在看图时,应先找到电源(交流回路的电流互感器和电压互感器的二次绕组),再由此顺回路接线往后看;交流沿闭合回路依次分析设备的动作;直流从正电源沿接线找到负电源,并分析各设备的动作。
所谓“先线圈,后触点”,就是先找到继电器或装置的线圈,再找到其相应的触点。
因为只有线圈通电(并达到其起动值),其相应触点才会动作;由触点的通断引起回路的变化,进一步分析整个回路的动作过程。
所谓“先下后下”和“先左后右”,可理解为:一次接线的母线在上而负荷在下;在二次接线展开图中,交流回路的互感器二次侧(即电源)在上,其负载线圈在下;直流回路电源在上,负电源在下,驱动触点在上,被起动的线圈在下;端子排图、屏背面接线图一般也是由上到下;单元设备编号,则一般是由左至右的顺序排列的。
这是基本方法和一般规律,对于个别情况还要具体问题具体分析。
如何学看变电站二次图二次图纸识图方法会识图的重要性:会看变电站的常用图纸资料是变电站值班员的一项基本能力,是值班员通过自学熟悉变电站的前提条件,是分析二次回路异常或故障的基础能力。
二次识图须准备的相关知识1 常用的概念说明接点的常态:指在变电站图纸中的继电器、接触器或压力等接点的正常状态。
对开关、刀闸、地刀的位置辅助接点,是指开关、刀闸、地刀在断开位置时接点的状态。
对于压力接点、温度接点、热继电器等,指正常压力下的状态。
对于继电器或接触器指它们不励磁时的状态。
励磁与不励磁:对于电压型线圈的继电器或接触器,指在它们的线圈两端施加有足够大的电压,能使其接点分、合状态发生改变的状态。
对于电流型线圈的继电器或接触器,指在它们的线圈通过足够大的电流,能使其接点转态发生变化的电压。
接点动作与不动作:接点处于常态,叫不动作。
如因设备的继电器或接触器励磁,或者压力改变、温度改变等,导致接点的分、合状态不同于常态,叫接点动作。
原理接线图:用以表示测量表计、控制信号、保护和自动装置的工作原理。
原理图反映的整个装置(回路)的完整概念,主要用于了解装置、回路的动作原理。
在原理图中,各元件是整块形式,与一次接线有关部分划在一起,并由电流回路或电压回路联系起来。
但图中无端子编号、各回路交叉,实际使用常干不便。
展开图:是另一种方式构成的接线图,各元件被分成若干部分。
元件的线圈、触点分散在交流回路和直流回路中。
在展开图中依电流通过的方向,画出按钮、触点、线圈和它们端子编号,由左至右,由上到下排列起来,最后构成完整的展开图。
在图的右侧还有文字说明回路的作用。
特点是条理清晰,非常方便对回路的逐一分析与检查。
常见的展开图有电流、电压回路图,控制及信号回路图。
平面布置图:反映一个屏(保护屏、控制屏、电度表屏等)上全部设备的安装位置,并指明各设备在整个屏中的设备编号。
用于了解一个屏设备的布置情况(安装位置、设备型号和设备的编号)。
分屏前布置图、屏后布置图。
电气二次图识图技巧秦国强一、二次图说明图中所有的回路都没有被供电,所有电器的触点均表示在线圈没有通电或触点未受到机械外力作用、没有发生机械动作时的位置。
对接触器和继电器来说,是在动铁心未被吸合时的位置,即主触点和辅助常开触点是断开的,辅助常闭触点是闭合的;对按钮来说,是在未按下时的位置,即常开触点是断开的,常闭触点是闭合的.对于阀门电动头来说,48VDC控制回路中各限位开关的触点位置对应于阀门全关状态。
二、电气设备符号在阅读电气原理图时,必须熟悉图中各器件的符号和作用。
常用电气符号见附录一。
电气设备代码见附录二。
三、识图技巧看图方法:先交流,后直流;交流看电源,直流找线圈;抓住触点不放松,一个一个全查清。
(参考《怎样看电气二次回路图》一书)我个人的理解是:直流回路是为了控制交流回路,先看交流回路可以明确整张电气图的主旨。
而且通常来说交流回路比较简单,容易看懂。
交流回路先看电源,再依接线找到设备。
直流回路先看继电器线圈,找到线圈后,再找出与之相应的触点,根据触点的闭合或断开引起回路的变化情况进行分析,直至查清整个控制回路的动作过程。
电气原理图都是“分块”的,即图中接线明显分为几个部分,包括交流主电路、110VDC和48VDC控制部分、状态指示和报警辅助电路。
拿到图纸后,先看最上边的提示部分(如下图110V直流控制),就可快速、清楚地了解每组接线的作用。
在分析控制回路的逻辑时,很实用的一个办法是采用反向推理.即先明确回路的控制目标,然后去分析正常工作时的线圈及触点状态和故障出现后的动作逻辑.从比较简单的接线入手,由易到难,由已经明确的来反推自己有疑问的部分。
举个例子,380V电动机控制二次接线图(如右图)中,继电器K204通常用于报警和状态指示的控制;K204失电时故障灯(黄灯)亮,由此去判定与线圈K204串联的触点的状态就很简单了:K212得电,即试验盒插入;热继电器F4动作;熔断器动作,S301触点1-2断开;上述三种情况使线圈K204串联的常闭触点断开,K204失电,触点1—9闭合,黄灯亮.6KV电气系统的二次图纸很复杂,使用上述推理分析方法很有效.四、参考资料1、《怎样看电气二次回路图》2、GB 4728 电气图用图形符号3、《电气学习资料》附录一:常用电气图形符号一、连接器件二、单极开关三、常见开关触点四、热敏开关五、接触器和继电器线圈六、延时触点七、断路器和熔断器八、三相开关九、异步电动机。
变电所识图(二次识图)4.测量、继电保护线路二次设备的安装接线图二次回路安装接线图是制造厂加工屏台和现场设备安装、接线、测试、维护、故障处理必不可少的图纸,也是试验、验收的主要参考图纸。
二次回路安装接线图主要包括屏面布置图,端子排图和屏后接线图。
一、屏面布置图屏面布置图是生产、安装过程的参考依据。
屏面布置图中设备的相对位置应与屏上设备的实际位置一致,在屏面布置图中应标定屏面安装设备的中心位置尺寸。
一般布置屏顶安装控制信号电源及母线;屏后两侧安装端子排和FU;屏上方安装少量的电阻、信号灯、光字牌、按钮、控制开关等。
二、端子排图屏内与屏外各安装设备之间连接的转换回路。
接线端子是二次接线中专用来接线的配件,若干个不同类型的接线端子组合在一起就构成端子排,端子排通常垂直布置在屏后两侧。
端子排安装应符合下列要求:(1)端子排应无损坏,固定牢固,绝缘良好。
(2)端子应有序号,端子排应便于更换且接线方便,离地高度大于350mm(3)回路电压超过400V,端子板应有足够的绝缘并涂以红色标志。
(4)强、弱电端子宜分开布置,当有困难时,应有明显标志并设空端子隔开或设加强绝缘的隔板。
(5)正负电源之间以及经常带电的正电源与合闸或跳闸回路之间,宜以一个空端子隔开。
(6)电流回路应经过试验端子,其它需断开的回路宜经特殊端子或试验端子。
试验端子应接触良好。
(7)潮湿环境宜采用防潮端子。
(8)不应使用小端子配大截面导线。
(9)最后预留2-5个备用端子。
三、屏背面接线图屏后接线图是以屏面布置图为基础,并以原理图为依据而绘制的接线图.它标明屏上各个设备引出端子之间的连接情况,以及设备与端子排之间的连接情况.它是制造厂生产屏的过程中配线的依据,也是施工和运行的重要参考图纸屏后接线图是屏面布置图的反面,看图者相当于站在屏后,所以左右方向正好与屏面布置图相反。
屏背面接线图应以展开的平面图形表示。
二次回路结线1.二次回路接线应符合下列要求:(1) 按图施工,接线正确。
《变电站典型二次回路图解》二次接线与继电保护作为两个专业分开。
虽然两者有着千丝万缕的联系,但是在教学上应该予以更大程度的独立化,进行二次接线的学习,或者说尽快的学会看二次图纸,不涉及较深的继电保护原理。
在微机保护时代,一般技术人员已经很少参与保护装置的研发工作,所以,对于微机保护在继电保护原理方面的工作方式,我们当中的大多数人不需要进行太深入的学习。
很多知识点,我们只要简单的了解或者记住结论就可以了。
“二次回路复杂吗?难学吗?”事实上,我认为,只要你明白一个“干电池、开关、灯泡”组成的照明回路是如何工作的,那么你就算是入门了。
为什么这么说呢?针对二次回路分析的文章有很多,从各个方面对绘图、识图等方面进行了阐述。
实事求是的讲,作为入门的一种学习途径,我认为大家恰恰忽略了最为简单的方法:从纯粹电路学的角度来看二次回路。
二次回路是什么?它的本质就是一个两端电压为220V 的直流回路罢了。
从电路学的角度来看二次回路,也正符合了我最初“尽量抛开继电保护原理”学习二次回路的思路。
第一章微机型二次设备的工作方式一般来说,我们将变电站内所有的微机型二次设备统称为“微机保护”,实际上这个叫法是很不确切的。
从功能上讲,我们可以将变电站自动化系统中的微机型二次设备设备分为微机保护、微机测控、操作箱(目前一般与微机保护整合为一台装置内,以往多为独立装置)、自动装置、远动设备等。
按照这种分类方法,可以将二次回路的分析更加详细,易于理解。
现简单介绍一下各类设备的主要功能:微机保护采集电流量、电压量及相关状态量数据,按照不同的算法实现对电力设备的保护功能,根据计算结果做出判断并发出针对断路器的相应操作指令。
微机测控的主要功能是测量及控制,可以采集电流量、电压量及状态量并能发出针对断路器及其它电动机构的操作指令,取代的是常规变电站中的测量仪表(电流表、电压表、功率表)、就地及远传信号系统和控制回路。
操作箱用于执行各种针对断路器的操作指令,这类指令分为合闸、分闸、闭锁三种,可能来自多个方面,例如本间隔微机保护、微机测控、强电手操装置、外部微机保护、自动装置、本间隔断路器机构等。
变电站二次图纸识图方法会识图的重要性:会看变电站的常用图纸资料是变电站值班员的一项基本能力,是值班员通过自学熟悉变电站的前提条件,是分析二次回路异常或故障的基础能力。
二次识图须准备的相关知识1 常用的概念说明接点的常态:指在变电站图纸中的继电器、接触器或压力等接点的正常状态。
对开关、刀闸、地刀的位置辅助接点,是指开关、刀闸、地刀在断开位置时接点的状态。
对于压力接点、温度接点、热继电器等,指正常压力下的状态。
对于继电器或接触器指它们不励磁时的状态。
励磁与不励磁:对于电压型线圈的继电器或接触器,指在它们的线圈两端施加有足够大的电压,能使其接点分、合状态发生改变的状态。
对于电流型线圈的继电器或接触器,指在它们的线圈通过足够大的电流,能使其接点转态发生变化的电压。
接点动作与不动作:接点处于常态,叫不动作。
如因设备的继电器或接触器励磁,或者压力改变、温度改变等,导致接点的分、合状态不同于常态,叫接点动作。
原理接线图:用以表示测量表计、控制信号、保护和自动装置的工作原理。
原理图反映的整个装置(回路)的完整概念,主要用于了解装置、回路的动作原理。
在原理图中,各元件是整块形式,与一次接线有关部分划在一起,并由电流回路或电压回路联系起来。
但图中无端子编号、各回路交叉,实际使用常干不便。
展开图:是另一种方式构成的接线图,各元件被分成若干部分。
元件的线圈、触点分散在交流回路和直流回路中。
在展开图中依电流通过的方向,画出按钮、触点、线圈和它们端子编号,由左至右,由上到下排列起来,最后构成完整的展开图。
在图的右侧还有文字说明回路的作用。
特点是条理清晰,非常方便对回路的逐一分析与检查。
常见的展开图有电流、电压回路图,控制及信号回路图。
平面布置图:反映一个屏(保护屏、控制屏、电度表屏等)上全部设备的安装位置,并指明各设备在整个屏中的设备编号。
用于了解一个屏设备的布置情况(安装位置、设备型号和设备的编号)。
分屏前布置图、屏后布置图。
平面布置图:反映一个屏(保护屏、控制屏、电度表屏等)上全部设备的安装位置,并指明各设备在整个屏中的设备编号。
用于了解一个屏设备的布置情况(安装位置、设备型号和设备的编号)。
安装接线图:常见的有屏柜的端子接线图、开关或端子箱的安装接线图。
图中每个设备都有按一定顺序的编号、代号,设备的接线端子(柱)也有标号,此标号完全与产品的实际位置对应。
每个接线端子还注明有连接的去向。
端子排图还有回路编号(与展开图对应),端子连接的电缆去向、电缆的编号。
与现场实际设备的安装情况完全对应。
是安装和核对现场不可缺少的图纸。
2 图形符号的意义按《变电站值班员》一书后的图形符号,记忆常见符号:常闭接点、常开接点、延时打开与延时闭合接点的区别、按钮、线卷的符号、接触器的触点、电阻等。
1D、2D、3D等屏、柜或端子箱内端子排上的端子符号,1n、2n、1-1n等为各装置的端子。
3 二次回路的标号及标号的规律为便于安装、运行和维护,在二次回路的所有设备之间的连线都要进行标号,这就是二次回路标号。
标号一般采用数字或数字和文字的组合,它表明了回路的性质和用途。
在图纸展开图的每个元件(触点、线圈、端子排的端子等)之间的线段都标号(常叫回路编号),回路标号通常能表明该回路的用途。
在屏柜或端子箱的端子排的端子接线头处均有回路标号(保护人员称为端子黑头上),此处的回路标号与图纸展开图的回路标号对应。
在同一个间隔,回路标号相同的端子、引线在电气上连接的电阻为零,即互相之间用导线连接。
熟记下列常用的回路标号: 1:控制回路电源的正极。
如主变有三侧开关,则三侧开关的控制回路电源的正极分别为101、201、301。
2:控制回路电源的正极。
701:信号回路电源的正极。
702:信号回路电源的正极。
A4XX、B4XX、C4XX、N4XX:为CT二次电流回路的A、B、C、N相。
特点为标号以4开头。
A6XX、B6XX、C6XX、N6XX:为CT二次电压回路的A、B、C、N相。
特点为标号以6开头。
其中A630、B630、C630为Ⅰ母电压,其中A640、B640、C640为Ⅱ母电压。
如本站有多个电压等级,则在630和640后增写Ⅰ、Ⅱ、Ⅲ,分别表示本站高压、中压、低压的母线电压回路。
901、902、903…..或J901、J902、J903、…..等为信号回路。
7、37、107、137,3、33、133、233一般为开关控制回路的跳闸或合闸回路。
●选学下面二次标号的编号规律知识1、二次回路标号的基本原则是什么?回路标号的基本原则是:凡是各设备间要用控制电缆经端子进行联系的,都要按回路编号的原则进行标号。
此外,某些装设备在屏顶的设备与屏内设备进行连接,也需要经过端子排,此时屏顶设备就可看作是屏外设备,而在其连线上同样按回路编号原则给以相应的标号。
为了明确起见,对直流回路和交流回路采用不同的标号方法,而在交、直流回路中,对各种不同用途的回路又赋予不同的数字符号。
因此在二次回路接线图中,我们看到标号后,就能知道这一回路的性质而便于维护和检修。
2、二次回路标号的基本方法是什么?答:(1)用三位或三位以上的数字组成,需要标明回路的相别或某些主要特征时,可在数字标号的前面(或后面)增注文字符号。
(2)按“等电位”的原则标注,即在电气回路中,在连于一点上的所有导线(包括接触连接的可折线段)须标以相同的回路标号。
(3)电气设备的触点、线圈、电阻、电容器等元件所间隔的线段,即看为不同的线段,一般赋予不同的标号;对于在接线图中不经过端子而在屏内直接连接的回路,可不标号。
3、简述直流回路的标号细则。
答:(1)对于不同用途的支流回路,使用不同的数字范围,如控制和保护回路用001~099及1~599,励磁回路用601~609。
(2)控制和保护回路使用的数字标号,按熔断器所属的回路进行分组,每一百个数分为一组,如101~199,201~299,301~399,。
,其中每段里面先按正极性回路(编为奇数)由小到大,再编负极回路(偶数)由大到小,如100,101,103,133,….,142,140,….。
(3)信号回路的数字标号组,应按事故、位置、预告、指挥信号进行分组,按数字大小进行排列。
(4)开关设备、控制回路的数字标号组,应按开关设备的数字序号进行选取。
例如:有3个控制开关1KK、2KK、3KK,则1KK对应的控制回路数字标号选101、199,2KK对应的控制回路数字标号选201、299,熔断器所属回路,3KK对应的控制回路数字标号选301、399。
(5)正极回路线段按奇数标号,负极回路线段按偶数标号。
每经过回路的主要压降元(部)件(如线圈、绕组、电阻等)后,即行改变其极性,其奇偶顺序随之改变。
对不能标明极性或其极性在工作中改变的线段,可任选奇数或偶数。
(6)对于某些特定的主要回路通常给予专用的标号组。
例如:正电源为101、201,负电源为102、202;合闸回路中的绿灯回路为105、205、305、405。
跳闸回路中的红灯回路编号为35、135、235。
等等。
4、简述交流回路的标号细则。
答:(1)交流回路按相别顺序标号,它除用三位数字编号外,还加有文字标号以示区别。
列如A411、B411、C411。
如表9-1所示。
A相A相A相中性零开口三角形连接的电压互感器回路中的任一相文字标号ABCNLX 角注标号abcnlx (2)对于不同用途的交流回路,使用不同的数字组。
如表9-2所示。
回路类别控制、保护、信号回路电流回路电压回路标号范围1~~~799 电流回路的数字标号,一般以使位数字为一组。
如A401~A409,B401~B409、C401~C409。
A591~A599等。
若不够亦可以20为数为一组,供一套电流互感器之用。
几组并联的电流互感器的并联回路,应取数字组中较小的一组数字标号。
不同相的电流互感器并联时,并联回路应选任何一组电流互感器的数字组进行标号。
电压回路的数字标号,应以十位数字为一组。
如A601~A609,B601~B609、C601~C609、A791~A799,····以供一个单独的互感器回路标号之用。
(3)电流互感器和电压互感器的回路,均须在分配给2的数字标号范围内,自互感器引出端开始,按顺序编号。
列如:“TA”的回路标号用411~419,“2TV”的回路标号用621~629等。
(4)某些特殊的交流回路(如母线电流差动保护公共回路、绝缘监察继电器电压表的公共回路等)给予专用的标号组。
4 相对编号法:当两个设备的端子通过连线互相连接时,在安装接线图上,用相对编号法来表示设备某个端子(接线柱)的连线的连接去向。
简单的说为:甲的端子上标乙的端子号,乙的端子标出甲的端子号。
这个编号标在每个设备的端子连接线的线头处。
在实际设备的接线柱以及端子排的端子接线头上都标有以相对编号法的编号,以标明连接的去向。
二次看图的方法看懂工作原理的常用方法(1) 直流回路从正极到负极:列如控制回路、信号回路等。
从一个回路的直流正极开始,按照电流的流动的方向,看到负极为止。
(2) 交流回路从火线到中性线:列如电流、电压回路,变压器的风冷回路。
从一个回路的火线(A、B、C相开始,按照电流的流动方向,看到中性线(N极)为止。
(3) 见接点找线圈,见线圈找接点:见到接点即要找到控制该接点的继电器或接触器的线圈位置。
线圈所在的回路是接点的控制回路,以分析接点动作的条件。
见线圈找出它的所有接点,以便找出该继电器控制的所有接点(对象)。
(4) 利用欧姆定律分析继电器判断是否动作:判别的依据是,电压型线圈的两端加有足够大的电压,电流型线圈的通过两端加有足够大的电流。
对于电压型继电器的线圈回路,当线圈的两端通过若干个继电器的接点或电流线圈与分别电源的正、负极贯通,则认为继电器(接触器)动作(励磁),当回路中有短开的接点,或线卷回路串接有比较大的电阻,或者线卷被并接的接点短接时,则认为继电器(接触器)不动作(不励磁)。
列如:开关分闸回路,当开关处于合位,分闸线圈的正极端串接有合位继电器(电阻大),则认为其不动作。
当保护跳闸接点闭合,将线圈直接接到电源正极时,则认为分闸线圈动作。
对于电流型(如跳闸回路的防跳跃继电器),当线圈的两端通过若干个继电器的接点或电阻较小的线圈与分别电源的正、负极贯通,则认为继电器(接触器)动作(励磁)。
当回路中有短开的接点,或线卷回路串接有比较大的电阻,或者线卷被并接的接点短接时,则认为继电器(接触器)不动作(不励磁)。
(5) 看完所有支路:当某一回路,从正极往负极看回路时,如中间有多个支路连往负极,则每个支路必须看完。
否则分析回路的就会漏掉部分重要的情况。
(6) 利用相对编号法、回路标号弄清安装图与展开图的接线原理图中设备的对应关系:核查安装图与展开图的对应关系的主要目的:第一是检查安装图是否与展开图相对应。
