断路器控制回路图控制回路是二次回路的重要组成部分，电气设备的种类和型号多种多样，控制回路的接线方式也很多，但其基本原理是相似的。
这里以某变电站控制回路图为例，简要说明看图的基本方法。
完整的二次回路原理图一般由四张图构成：原理图—端子图—端子图—原理图。
完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图。
按照上述顺序联接。
下面逐一进行说明：1、操作箱接点联系图我们以A相合闸回路为例来简要说明一下识图方法（图1）。
图1 A相合闸回路先来看图上的两种端子：是箱端子，位于保护装置后侧，是屏端子，一般位于保护屏后两侧，固定在保护屏上。
图的左边为装置的逻辑回路，右侧相对于逻辑回路标有继电装置的种类及回路名称。
如图中根据回路名称，我们可以快速找到A相合闸回路，其中包括跳位监视回路、合闸回路、防跳回路。
跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子，通过跳闸位置继电器TWJa接至4n44，并引至屏端子4D168，从屏端子通过电缆连接至断路器操作机构箱。
图中的7A为回路编号（功能相同的回路在不同型号的设备中都有统一编号，比如合闸回路的编号一般为7，跳闸回路编号一般为37）。
合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ，手合命令发出后启动SHJ，重合闸命令发出后启动ZHJ，然而合闸命令只是一个脉冲，保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa。
SHJ或ZHJ发出合闸脉冲后，HBJa线圈励磁，启动合闸回路的HBJa长开接点，这时合闸回路靠HBJa接点继续导通，直至A 相合闸成功，机构箱内的合闸回路断开，HBJa线圈失磁，HBJa长开触点才断开，切断合闸回路。
图中1TBJa为跳跃闭锁继电器，它有两个线圈，一个是电流启动线圈，串联在跳闸回路中，以便当继电保护装置动作于跳闸时，使1TBJa可靠的启动。
一个是防跳回路中的电压保持线圈，其主要作用是在继电器动作后能可靠地自保持。
二次回路、图纸分类及识图方法摘要：二次设备相互连接形成二次回路，实现对一次设备工况的监测、控制、调节和保护功能。
二次回路主要包括：交流电流回路、交流电压回路、控制回路、信号回路、信号复归回路以及用以供二次设备工作的直流电源和交流电源回路等。
为了满足工作的需要，二次回路应有完整的设计图纸资料，分为装置原理图和装置安装接线图。
本文主要在介绍常用回路标号原则、二次装置标号原则、常用电缆标号原则的基础上，介绍二次回路识图方法：“六先六后”、“相对标号法”。
关键词：二次回路、装置原理图、装置安装接线图、六先六后、相对标号法1.引言电力系统的电气设备，按其用途不同，一般分为一次设备和二次设备两大类。
将电能从发电厂的发电机传送至用户用电器具直接经过的设备，以及与这些设备电气连接的附属设备，称为一次设备。
一次设备主要包括：发电机、电力变压器、断路器、隔离开关、电抗器、电力母线、高压输电线路、高压电容器、高压电动机等。
一次设备相互连接并构成的电力线路，称为电力系统一次接线。
因为一次设备一般都是大容量、高压的设备，为了实现运行维护人员对一次设备进行监控，就必须配置与一次设备保持电气隔离的低电压、小容量的相应设备，统称这些设备为二次设备。
二次设备包括：测量仪表、继电保护和安全自动装置、通信设备等。
二次设备之间相互连接并构成的电路、称为二次回路。
1.二次图纸分类变电站的二次回路，涉及全站所有一次设备，而且所在的部位不同，功能各异，这就使二次设备是比较冗杂的设备。
为了满足工作的需要，二次回路应有完整的设计图纸资料，这些图纸主要包括两大类:装置原理图、装置安装接线图。
2.1装置原理图装置原理图是用以表示测量表计、控制信号、保护和自动装置的工作原理。
装置原理图分为两种：归总式原理图和展开式原理图。
归总式原理图是将二次回路的工作原理以整体（线圈与触点画在一起）的形式表现出来，与一次接线有关部分划在一起，反映的整个装置（回路）的完整概念，主要用于了解装置、回路的动作原理，工作中比较少见。
变电所二次图纸识图方法会识图的重要性：会看变电站的常用图纸资料是变电站值班员的一项基本能力，是值班员通过自学熟悉变电站的前提条件，是分析二次回路异常或故障的基础能力。
二次识图须准备的相关知识1 常用的概念说明接点的常态：指在变电站图纸中的继电器、接触器或压力等接点的正常状态。
对开关、刀闸、地刀的位置辅助接点，是指开关、刀闸、地刀在断开位置时接点的状态。
对于压力接点、温度接点、热继电器等，指正常压力下的状态。
对于继电器或接触器指它们不励磁时的状态。
励磁与不励磁：对于电压型线圈的继电器或接触器，指在它们的线圈两端施加有足够大的电压，能使其接点分、合状态发生改变的状态。
对于电流型线圈的继电器或接触器，指在它们的线圈通过足够大的电流，能使其接点转态发生变化的电压。
接点动作与不动作：接点处于常态，叫不动作。
如因设备的继电器或接触器励磁，或者压力改变、温度改变等，导致接点的分、合状态不同于常态，叫接点动作。
原理接线图：用以表示测量表计、控制信号、保护和自动装置的工作原理。
原理图反映的整个装置（回路）的完整概念，主要用于了解装置、回路的动作原理。
在原理图中，各元件是整块形式，与一次接线有关部分划在一起，并由电流回路或电压回路联系起来。
但图中无端子编号、各回路交叉，实际使用常干不便。
展开图：是另一种方式构成的接线图，各元件被分成若干部分。
元件的线圈、触点分散在交流回路和直流回路中。
在展开图中依电流通过的方向，画出按钮、触点、线圈和它们端子编号，由左至右，由上到下排列起来，最后构成完整的展开图。
在图的右侧还有文字说明回路的作用。
特点是条理清晰，非常方便对回路的逐一分析与检查。
常见的展开图有电流、电压回路图，控制及信号回路图。
平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上全部设备的安装位置，并指明各设备在整个屏中的设备编号。
用于了解一个屏设备的布置情况（安装位置、设备型号和设备的编号）。
分屏前布置图、屏后布置图。
二次图纸识图与用图纸核对现场方法第1小节会识图的重要性会看变电站的常用图纸资料是变电站值班员的一项基本能力，是值班员通过自学熟悉变电站的前提条件，是分析二次回路异常或故障的基础能力。
第2小节二次识图须准备的相关知识 2.1 常用的概念说明接点的常态：指在变电站图纸中的继电器、接触器或压力等接点的正常状态。
对开关、刀闸、地刀的位置辅助接点，是指开关、刀闸、地刀在断开位置时接点的状态。
对于压力接点、温度接点、热继电器等，指正常压力下的状态。
对于继电器或接触器指它们不励磁时的状态。
励磁与不励磁：对于电压型线圈的继电器或接触器，指在它们的线圈两端施加有足够大的电压，能使其接点分、合状态发生改变的状态。
对于电流型线圈的继电器或接触器，指在它们的线圈通过足够大的电流，能使其接点转态发生变化的电压。
接点动作与不动作：接点处于常态，叫不动作。
如因设备的继电器或接触器励磁，或者压力改变、温度改变等，导致接点的分、合状态不同于常态，叫接点动作。
原理接线图：用以表示测量表计、控制信号、保护和自动装置的工作原理。
原理图反映的整个装置（回路）的完整概念，主要用于了解装置、回路的动作原理。
在原理图中，各元件是整块形式，与一次接线有关部分划在一起，并由电流回路或电压回路联系起来。
但图中无端子编号、各回路交叉，实际使用常干不便。
展开图：是另一种方式构成的接线图，各元件被分成若干部分。
元件的线圈、触点分散在交流回路和直流回路中。
在展开图中依电流通过的方向，画出按钮、触点、线圈和它们端子编号，由左至右，由上到下排列起来，最后构成完整的展开图。
在图的右侧还有文字说明回路的作用。
特点是条理清晰，非常方便对回路的逐一分析与检查。
常见的展开图有电流、电压回路图，控制及信号回路图。
平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上全部设备的安装位置，并指明各设备在整个屏中的设备编号。
用于了解一个屏设备的布置情况（安装位置、设备型号和设备的编号）。

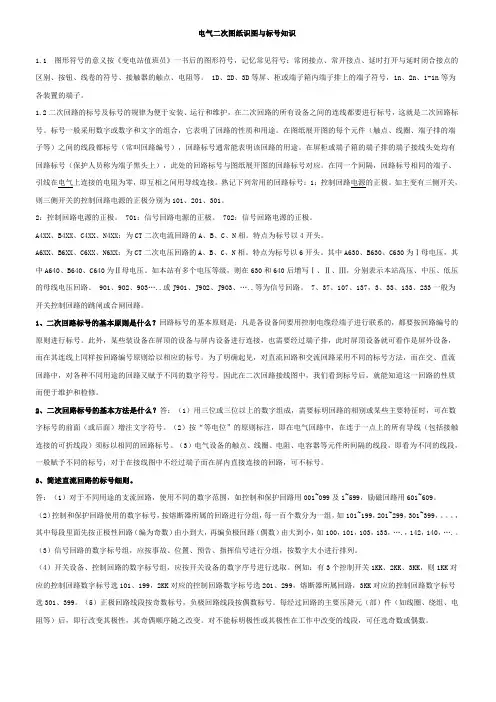

电气二次图纸识图与标号知识1.1 图形符号的意义按《变电站值班员》一书后的图形符号，记忆常见符号：常闭接点、常开接点、延时打开与延时闭合接点的区别、按钮、线卷的符号、接触器的触点、电阻等。
1D、2D、3D等屏、柜或端子箱内端子排上的端子符号，1n、2n、1-1n等为各装置的端子。
1.2二次回路的标号及标号的规律为便于安装、运行和维护，在二次回路的所有设备之间的连线都要进行标号，这就是二次回路标号。
标号一般采用数字或数字和文字的组合，它表明了回路的性质和用途。
在图纸展开图的每个元件（触点、线圈、端子排的端子等）之间的线段都标号（常叫回路编号），回路标号通常能表明该回路的用途。
在屏柜或端子箱的端子排的端子接线头处均有回路标号（保护人员称为端子黑头上），此处的回路标号与图纸展开图的回路标号对应。
在同一个间隔，回路标号相同的端子、引线在电气上连接的电阻为零，即互相之间用导线连接。
熟记下列常用的回路标号：1：控制回路电源的正极。
如主变有三侧开关，则三侧开关的控制回路电源的正极分别为101、201、301。
2：控制回路电源的正极。
701：信号回路电源的正极。
702：信号回路电源的正极。
A4XX、B4XX、C4XX、N4XX：为CT二次电流回路的A、B、C、N相。
特点为标号以4开头。
A6XX、B6XX、C6XX、N6XX：为CT二次电压回路的A、B、C、N相。
特点为标号以6开头。
其中A630、B630、C630为Ⅰ母电压，其中A640、B640、C640为Ⅱ母电压。
如本站有多个电压等级，则在630和640后增写Ⅰ、Ⅱ、Ⅲ，分别表示本站高压、中压、低压的母线电压回路。
901、902、903…..或J901、J902、J903、…..等为信号回路。
7、37、107、137，3、33、133、233一般为开关控制回路的跳闸或合闸回路。
1、二次回路标号的基本原则是什么？回路标号的基本原则是：凡是各设备间要用控制电缆经端子进行联系的，都要按回路编号的原则进行标号。
电气二次回路识图五要素（快速识图法）看图五要素（快速识图法）。
1、"二次相当于人的经脉"。
了解一次设备如断路器、隔离开关、电流、电压互感器、变压器等。
了解这些设备的功能及常用的掌握、爱护方式，各个电压等级不同，但是断路器的掌握回路基本一样例如220kV线路的单元，“经脉受大脑掌握”，有相同之处，隔离开关的掌握回路基本一样“经脉受大脑掌握”，GIS、HGIS组合电器二次回路除了电气闭锁及SF6气室报警多于一般放开式电气设备，其它基本全都。
同时对应一次设备的TA、TV分别用于检测和继电爱护回路，一次设备的不同，采纳的爱护方式也不同。
因此，从TA、TV的二次回路的图纸可以清楚看到爱护的方式。
2、"公共设备、直流系统要明白"。
查找二次回路的汇合点，集中在公共设备如综自系统的检测部分，断路器、隔离开关的掌握部分，各个单元的TA、YV除了继电爱护回路，一部分集中到监控屏上、电度表屏上。
变电站全部的直流电源来自I、II组蓄电池，直流网络的沟通浮充、向系统供电以及它们的检测设备。
3、"图纸看线圈，急躁找接点"。
图纸中的线圈是最少的，因此无论沟通、直流回路从今切入，查找它们的不止一个的接点，了解它的作用和其它线圈的联系，渐渐形成完整的回路。
4、"继电器线圈有规律"。
继电器的线圈的动作状况在图纸上的状况为原始状态，即断路器在分闸、隔离开关在分闸、沟通回路不带电、熔断器、开关在断开位置，然后依据它动作后的状况观看规律回路。
除了断路器、隔离开关的目的地在合闸、跳闸线圈外，其它的继电器的目的地在接点的动作状况。
5、"对号入座确保无错"。
主要针对绽开图、端子排图及屏后设备安装图。
原则上由上向下、由左向右看，同时结合屏外的设备一起看。
设备名称、回路编号应当对准。
变电站二次图纸识图方法会识图的重要性：会看变电站的常用图纸资料是变电站值班员的一项基本能力，是值班员通过自学熟悉变电站的前提条件，是分析二次回路异常或故障的基础能力。
二次识图须准备的相关知识1 常用的概念说明接点的常态：指在变电站图纸中的继电器、接触器或压力等接点的正常状态。
对开关、刀闸、地刀的位置辅助接点，是指开关、刀闸、地刀在断开位置时接点的状态。
对于压力接点、温度接点、热继电器等，指正常压力下的状态。
对于继电器或接触器指它们不励磁时的状态。
励磁与不励磁：对于电压型线圈的继电器或接触器，指在它们的线圈两端施加有足够大的电压，能使其接点分、合状态发生改变的状态。
对于电流型线圈的继电器或接触器，指在它们的线圈通过足够大的电流，能使其接点转态发生变化的电压。
接点动作与不动作：接点处于常态，叫不动作。
如因设备的继电器或接触器励磁，或者压力改变、温度改变等，导致接点的分、合状态不同于常态，叫接点动作。
原理接线图：用以表示测量表计、控制信号、保护和自动装置的工作原理。
原理图反映的整个装置（回路）的完整概念，主要用于了解装置、回路的动作原理。
在原理图中，各元件是整块形式，与一次接线有关部分划在一起，并由电流回路或电压回路联系起来。
但图中无端子编号、各回路交叉，实际使用常干不便。
展开图：是另一种方式构成的接线图，各元件被分成若干部分。
元件的线圈、触点分散在交流回路和直流回路中。
在展开图中依电流通过的方向，画出按钮、触点、线圈和它们端子编号，由左至右，由上到下排列起来，最后构成完整的展开图。
在图的右侧还有文字说明回路的作用。
特点是条理清晰，非常方便对回路的逐一分析与检查。
常见的展开图有电流、电压回路图，控制及信号回路图。
平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上全部设备的安装位置，并指明各设备在整个屏中的设备编号。
用于了解一个屏设备的布置情况（安装位置、设备型号和设备的编号）。
分屏前布置图、屏后布置图。
平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上全部设备的安装位置，并指明各设备在整个屏中的设备编号。
用于了解一个屏设备的布置情况（安装位置、设备型号和设备的编号）。
安装接线图：常见的有屏柜的端子接线图、开关或端子箱的安装接线图。
图中每个设备都有按一定顺序的编号、代号，设备的接线端子（柱）也有标号，此标号完全与产品的实际位置对应。
每个接线端子还注明有连接的去向。
端子排图还有回路编号（与展开图对应），端子连接的电缆去向、电缆的编号。
与现场实际设备的安装情况完全对应。
是安装和核对现场不可缺少的图纸。
2 图形符号的意义按《变电站值班员》一书后的图形符号，记忆常见符号：常闭接点、常开接点、延时打开与延时闭合接点的区别、按钮、线卷的符号、接触器的触点、电阻等。
1D、2D、3D等屏、柜或端子箱内端子排上的端子符号，1n、2n、1-1n等为各装置的端子。
3 二次回路的标号及标号的规律为便于安装、运行和维护，在二次回路的所有设备之间的连线都要进行标号，这就是二次回路标号。
标号一般采用数字或数字和文字的组合，它表明了回路的性质和用途。
在图纸展开图的每个元件（触点、线圈、端子排的端子等）之间的线段都标号（常叫回路编号），回路标号通常能表明该回路的用途。
在屏柜或端子箱的端子排的端子接线头处均有回路标号（保护人员称为端子黑头上），此处的回路标号与图纸展开图的回路标号对应。
在同一个间隔，回路标号相同的端子、引线在电气上连接的电阻为零，即互相之间用导线连接。
熟记下列常用的回路标号： 1：控制回路电源的正极。
如主变有三侧开关，则三侧开关的控制回路电源的正极分别为101、201、301。
2：控制回路电源的正极。
701：信号回路电源的正极。
702：信号回路电源的正极。
A4XX、B4XX、C4XX、N4XX：为CT二次电流回路的A、B、C、N相。
特点为标号以4开头。
A6XX、B6XX、C6XX、N6XX：为CT二次电压回路的A、B、C、N相。
特点为标号以6开头。
其中A630、B630、C630为Ⅰ母电压，其中A640、B640、C640为Ⅱ母电压。
如本站有多个电压等级，则在630和640后增写Ⅰ、Ⅱ、Ⅲ，分别表示本站高压、中压、低压的母线电压回路。
901、902、903…..或J901、J902、J903、…..等为信号回路。
7、37、107、137，3、33、133、233一般为开关控制回路的跳闸或合闸回路。
●选学下面二次标号的编号规律知识1、二次回路标号的基本原则是什么？回路标号的基本原则是：凡是各设备间要用控制电缆经端子进行联系的，都要按回路编号的原则进行标号。
此外，某些装设备在屏顶的设备与屏内设备进行连接，也需要经过端子排，此时屏顶设备就可看作是屏外设备，而在其连线上同样按回路编号原则给以相应的标号。
为了明确起见，对直流回路和交流回路采用不同的标号方法，而在交、直流回路中，对各种不同用途的回路又赋予不同的数字符号。
因此在二次回路接线图中，我们看到标号后，就能知道这一回路的性质而便于维护和检修。
2、二次回路标号的基本方法是什么？答：（1）用三位或三位以上的数字组成，需要标明回路的相别或某些主要特征时，可在数字标号的前面（或后面）增注文字符号。
（2）按“等电位”的原则标注，即在电气回路中，在连于一点上的所有导线（包括接触连接的可折线段）须标以相同的回路标号。
（3）电气设备的触点、线圈、电阻、电容器等元件所间隔的线段，即看为不同的线段，一般赋予不同的标号；对于在接线图中不经过端子而在屏内直接连接的回路，可不标号。
3、简述直流回路的标号细则。
答：（1）对于不同用途的支流回路，使用不同的数字范围，如控制和保护回路用001~099及1~599，励磁回路用601~609。
（2）控制和保护回路使用的数字标号，按熔断器所属的回路进行分组，每一百个数分为一组，如101~199，201~299，301~399，。
，其中每段里面先按正极性回路（编为奇数）由小到大，再编负极回路（偶数）由大到小，如100，101，103，133，….，142，140，….。
（3）信号回路的数字标号组，应按事故、位置、预告、指挥信号进行分组，按数字大小进行排列。
（4）开关设备、控制回路的数字标号组，应按开关设备的数字序号进行选取。
例如：有3个控制开关1KK、2KK、3KK，则1KK对应的控制回路数字标号选101、199，2KK对应的控制回路数字标号选201、299，熔断器所属回路，3KK对应的控制回路数字标号选301、399。
（5）正极回路线段按奇数标号，负极回路线段按偶数标号。
每经过回路的主要压降元（部）件（如线圈、绕组、电阻等）后，即行改变其极性，其奇偶顺序随之改变。
对不能标明极性或其极性在工作中改变的线段，可任选奇数或偶数。
（6）对于某些特定的主要回路通常给予专用的标号组。
例如：正电源为101、201，负电源为102、202；合闸回路中的绿灯回路为105、205、305、405。
跳闸回路中的红灯回路编号为35、135、235。
等等。
4、简述交流回路的标号细则。
答：（1）交流回路按相别顺序标号，它除用三位数字编号外，还加有文字标号以示区别。
列如A411、B411、C411。
如表9-1所示。
A相A相A相中性零开口三角形连接的电压互感器回路中的任一相文字标号ABCNLX 角注标号abcnlx （2）对于不同用途的交流回路，使用不同的数字组。
如表9-2所示。
回路类别控制、保护、信号回路电流回路电压回路标号范围1~399400~599600~799 电流回路的数字标号，一般以使位数字为一组。
如A401~A409，B401~B409、C401~C409。
A591~A599等。
若不够亦可以20为数为一组，供一套电流互感器之用。
几组并联的电流互感器的并联回路，应取数字组中较小的一组数字标号。
不同相的电流互感器并联时，并联回路应选任何一组电流互感器的数字组进行标号。
电压回路的数字标号，应以十位数字为一组。
如A601~A609，B601~B609、C601~C609、A791~A799，····以供一个单独的互感器回路标号之用。
（3）电流互感器和电压互感器的回路，均须在分配给2的数字标号范围内，自互感器引出端开始，按顺序编号。
列如：“TA”的回路标号用411~419，“2TV”的回路标号用621~629等。
（4）某些特殊的交流回路（如母线电流差动保护公共回路、绝缘监察继电器电压表的公共回路等）给予专用的标号组。
4 相对编号法：当两个设备的端子通过连线互相连接时，在安装接线图上，用相对编号法来表示设备某个端子（接线柱）的连线的连接去向。
简单的说为：甲的端子上标乙的端子号，乙的端子标出甲的端子号。
这个编号标在每个设备的端子连接线的线头处。
在实际设备的接线柱以及端子排的端子接线头上都标有以相对编号法的编号，以标明连接的去向。
二次看图的方法看懂工作原理的常用方法(1) 直流回路从正极到负极：列如控制回路、信号回路等。
从一个回路的直流正极开始，按照电流的流动的方向，看到负极为止。
(2) 交流回路从火线到中性线：列如电流、电压回路，变压器的风冷回路。
从一个回路的火线（A、B、C相开始，按照电流的流动方向，看到中性线（N极）为止。
(3) 见接点找线圈，见线圈找接点：见到接点即要找到控制该接点的继电器或接触器的线圈位置。
线圈所在的回路是接点的控制回路，以分析接点动作的条件。
见线圈找出它的所有接点，以便找出该继电器控制的所有接点（对象）。
(4) 利用欧姆定律分析继电器判断是否动作：判别的依据是，电压型线圈的两端加有足够大的电压，电流型线圈的通过两端加有足够大的电流。
对于电压型继电器的线圈回路，当线圈的两端通过若干个继电器的接点或电流线圈与分别电源的正、负极贯通，则认为继电器（接触器）动作（励磁），当回路中有短开的接点，或线卷回路串接有比较大的电阻，或者线卷被并接的接点短接时，则认为继电器（接触器）不动作（不励磁）。
列如：开关分闸回路，当开关处于合位，分闸线圈的正极端串接有合位继电器（电阻大），则认为其不动作。
当保护跳闸接点闭合，将线圈直接接到电源正极时，则认为分闸线圈动作。
对于电流型（如跳闸回路的防跳跃继电器），当线圈的两端通过若干个继电器的接点或电阻较小的线圈与分别电源的正、负极贯通，则认为继电器（接触器）动作（励磁）。
当回路中有短开的接点，或线卷回路串接有比较大的电阻，或者线卷被并接的接点短接时，则认为继电器（接触器）不动作（不励磁）。
(5) 看完所有支路：当某一回路，从正极往负极看回路时，如中间有多个支路连往负极，则每个支路必须看完。
否则分析回路的就会漏掉部分重要的情况。
(6) 利用相对编号法、回路标号弄清安装图与展开图的接线原理图中设备的对应关系：核查安装图与展开图的对应关系的主要目的：第一是检查安装图是否与展开图相对应。
