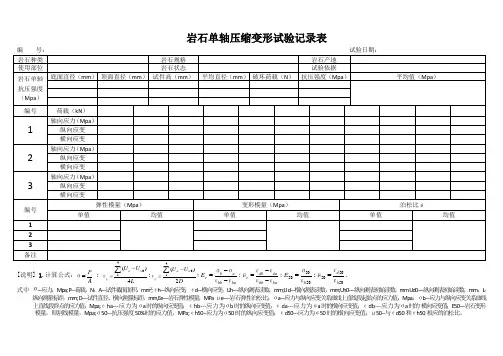

岩石单轴压缩变形试验记录表编 号： 试验日期： 岩石种类 岩石规格 岩石产地使用部位 岩石状态试验依据 岩石单轴抗压强度（Mpa ）底面直径（mm ）顶面直径（mm ） 试件高（mm ） 平均直径（mm ） 破坏荷载（N ） 抗压强度（Mpa ）平均值（Mpa ）编号 荷载（kN ）1 轴向应力（Mpa ）纵向应变横向应变2 轴向应力（Mpa ）纵向应变横向应变3轴向应力（Mpa ）纵向应变横向应变编号弹性模量（Mpa ）变形模量（Mpa ）泊松比μ单值 均值 单值 均值 单值 均值 12 3备注[说明] 1.计算公式：A P =σ ; L U U h h h 4)(410∑-=ε;DU U d d d 2)(410∑-=ε;ha hb a b e E εεσσ--=;ha hb da db e εεεεμ--=;505050h E εσ=;505050h d εεμ=.式中 σ---应力，Mpa; P ---荷载，N ；A---试件截面面积，mm 2;εh---纵向应变；εd---横向应变；Uh----纵向测表读数，mm;U d---横向测表读数，mm;Uh0----纵向测表初始读数，mm U d0----纵向测表初始读数，mm ；L- 纵向测量标距，mm; D----试件直径、横向测量标距，mm,E e----岩石弹性模量，MPa μe----岩石弹性泊松比；σa---应力与纵向应变关系曲线上直线段起始点的应力值，Mpa ；σb---应力与纵向应变关系曲线 上直线段终点的应力值，Mpa;εha---应力为σa 时的纵向应变值；εhb---应力为σb 时的纵向应变值；εda---应力为σa 时的横向应变值；εdb---应力为σa 时的 横向应变值；E50----岩石变形 模量，即割线模量，Mpa;σ50---抗压强度50%时的应力值，MPa;εh50--应力为σ50时的纵向应变值；εd50---应力为σ50时的横向应变值；μ50--与εd50和εh50相应的泊松比。
岩石力学性质试验一、岩石单轴抗压强度试验1.1概述当无侧限岩石试样在纵向压力作用下出现压缩破坏时，单位面积上所承受的载荷称为岩石的单轴抗压强度，即试样破坏时的最大载荷与垂直于加载方向的截面积之比。
在测定单轴抗压强度的同时，也可同时进行变形试验。
不同含水状态的试样均可按本规定进行测定，试样的含水状态用以下方法处理：（1）烘干状态的试样，在105～1100C下烘24h。
（2）饱和状态的试样，使试样逐步浸水，首先淹没试样高度的1/4，然后每隔2h分别升高水面至试样的1/3和1/2处，6h后全部浸没试样，试样在水下自由吸水48h；采用煮沸法饱和试样时，煮沸箱内水面应经常保持高于试样面，煮沸时间不少于6h。
1.2试样备制（1）试样可用钻孔岩芯或坑、槽探中采取的岩块，试件备制中不允许有人为裂隙出现。
按规程要求标准试件为圆柱体，直径为5cm，允许变化范围为4.8～5.2cm。
高度为10cm，允许变化范围为9.5～10.5cm。
对于非均质的粗粒结构岩石，或取样尺寸小于标准尺寸者，允许采用非标准试样，但高径比必须保持=2:1～2.5:1。
（2）试样数量，视所要求的受力方向或含水状态而定，一般情况下必须制备3个。
（3）试样制备的精度，在试样整个高度上，直径误差不得超过0.3mm。
两端面的不平行度最大不超过0.05mm。
端面应垂直于试样轴线，最大偏差不超过0.25度。
1.3试样描述试验前的描述，应包括如下内容：（1）岩石名称、颜色、结构、矿物成分、颗粒大小，胶结物性质等特征。
（2）节理裂隙的发育程度及其分布，并记录受载方向与层理、片理及节理裂隙之间的关系。
（3）测量试样尺寸，并记录试样加工过程中的缺陷。
1.4主要仪器设备1.4.1试样加工设备钻石机、锯石机、磨石机或其他制样设备。
1.4.2量测工具与有关检查仪器游标卡尺、天平（称量大于500g，感量0.01g），烘箱和干燥箱，水槽、煮沸设备。
1.4.3加载设备压力试验机。
岩石力学与岩体实验指导书及报告（内部资料）矿业工程学院实验总室2011年6月一、实验目的：测定岩石的单轴抗压强度。
二、实验方法：将圆柱体岩石试样放在压力实验机上进行单轴压缩实验，试件破坏瞬间受压面上的极限应力值为该岩石的抗压强度。
（一）实验前的准备工作1、试件制备。
描述和尺寸测量见<变形实验>。
每组试件数根据实际情况而定，但最好不少于三块。
（二）实验步骤1、试件安装将准备好的岩石试件放在压力实验机上、下加压板的中心位置，试件整个断面应与加压板严密接触，若不合要求，应予处理。
2、施加载荷保持恒定的应力速率（50～100N/cm2/s）对试件连续加载至破坏为止，记录破坏载荷数值。
描述试件的破坏情况，描述内容见<岩石抗拉强度实验>。
“施加载荷”部分，并记入记录表3－2内，发现试件初裂后仍能继续承受载荷，应记录出裂时的载荷值。
三、计算岩石的抗拉强度岩石的（单轴）抗压强度按下式计算：c p Aσ=式中：cσ－岩石抗压强度（MPa）；P－试件破坏时施加的最大载荷KN；A－试件横截面积cm2。
一、实验目的：测定岩石的抗拉强度。
二、实验方法：本实验采用劈裂法测定岩石的抗拉强度。
（一）实验前的准备工作：主要是试件的制备、描述和尺寸测量。
（1）采用圆盘试件。
试件直径（D ）为50毫米，厚度（T ）为25毫米（T/D=0.5）。
（2）试件两端面应平等，试件轴心线与断面应垂直，二者的最大偏差均不得大于0.2毫米。
试件表面光滑平整。
试件数目据实际情况而定，但最好不少于10块。
（3）测量试件尺寸。
圆盘试件测直径和厚度。
沿厚度（T ）上、中、下三个部位分别测直径，取三次测量的平均值为试件的直径。
沿预定加载方向上、中、下三个部位测定试件厚度，取三次测量的平均值为试件的厚度。
方片形试件参照圆盘形试件确定规格，测量其尺寸。
（二）试件安装将试件安装于抗拉模具上，要将试件安放在模具的中心线上，避免偏心加载。
岩石力学性质试验一、岩石单轴抗压强度试验1.1概述当无侧限岩石试样在纵向压力作用下出现压缩破坏时，单位面积上所承受的载荷称为岩石的单轴抗压强度，即试样破坏时的最大载荷与垂直于加载方向的截面积之比。
在测定单轴抗压强度的同时，也可同时进行变形试验。
不同含水状态的试样均可按本规定进行测定，试样的含水状态用以下方法处理：（1）烘干状态的试样，在105～1100C下烘24h。
（2）饱和状态的试样，使试样逐步浸水，首先淹没试样高度的1/4，然后每隔2h分别升高水面至试样的1/3和1/2处，6h后全部浸没试样，试样在水下自由吸水48h；采用煮沸法饱和试样时，煮沸箱内水面应经常保持高于试样面，煮沸时间不少于6h。
1.2试样备制（1）试样可用钻孔岩芯或坑、槽探中采取的岩块，试件备制中不允许有人为裂隙出现。
按规程要求标准试件为圆柱体，直径为5cm，允许变化范围为4.8～5.2cm。
高度为10cm，允许变化范围为9.5～10.5cm。
对于非均质的粗粒结构岩石，或取样尺寸小于标准尺寸者，允许采用非标准试样，但高径比必须保持=2:1～2.5:1。
（2）试样数量，视所要求的受力方向或含水状态而定，一般情况下必须制备3个。
（3）试样制备的精度，在试样整个高度上，直径误差不得超过0.3mm。
两端面的不平行度最大不超过0.05mm。
端面应垂直于试样轴线，最大偏差不超过0.25度。
1.3试样描述试验前的描述，应包括如下内容：（1）岩石名称、颜色、结构、矿物成分、颗粒大小，胶结物性质等特征。
（2）节理裂隙的发育程度及其分布，并记录受载方向与层理、片理及节理裂隙之间的关系。
（3）测量试样尺寸，并记录试样加工过程中的缺陷。
1.4主要仪器设备1.4.1试样加工设备钻石机、锯石机、磨石机或其他制样设备。
1.4.2量测工具与有关检查仪器游标卡尺、天平（称量大于500g，感量0.01g），烘箱和干燥箱，水槽、煮沸设备。
1.4.3加载设备压力试验机。

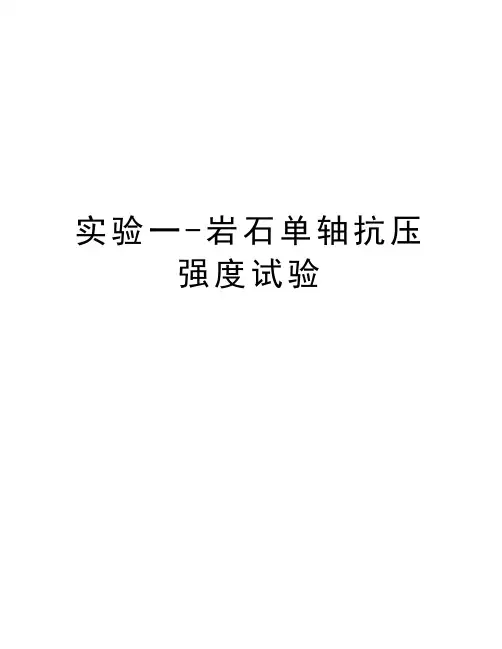

实验一岩石单轴抗压强度试验1.1 概述当无侧限岩石试样在纵向压力作用下出现压缩破坏时，单位面积上所承受的载荷称为岩石的单轴抗压强度，即试样破坏时的最大载荷与垂直于加载方向的截面积之比。
在测定单轴抗压强度的同时，也可同时进行变形试验。
不同含水状态的试样均可按本规定进行测定，试样的含水状态用以下方法处理：(1)烘干状态的试样，在105〜1100C下烘24h。
(2)饱和状态的试样，使试样逐步浸水，首先淹没试样高度的1/4，然后每隔2h 分别升高水面至试样的1/3和1/2处，6h后全部浸没试样，试样在水下自由吸水48h ;采用煮沸法饱和试样时，煮沸箱内水面应经常保持高于试样面，煮沸时间不少于6h。
1.2 试样备制( 1)试样可用钻孔岩芯或坑、槽探中采取的岩块，试件备制中不允许有人为裂隙出现。
按规程要求标准试件为圆柱体，直径为5cm，允许变化范围为 4.8〜5.2cm。
高度为10cm ,允许变化范围为9 . 5 〜 1 0 . 5 cm 。
对于非均质的粗粒结构岩石，或取样尺寸小于标准尺寸者，允许采用非标准试样，但高径比必须保持=2:1〜2.5:1。
(2)试样数量，视所要求的受力方向或含水状态而定，一般情况下必须制备3个。
(3)试样制备的精度，在试样整个高度上，直径误差不得超过0.3mm。
两端面的不平行度最大不超过0.05mm。
端面应垂直于试样轴线，最大偏差不超过0.25度。
1.3 试样描述试验前的描述，应包括如下内容：( 1 )岩石名称、颜色、结构、矿物成分、颗粒大小，胶结物性质等特征。
( 2)节理裂隙的发育程度及其分布，并记录受载方向与层理、片理及节理裂隙之间的关系。
( 3)测量试样尺寸，并记录试样加工过程中的缺陷。
1.4 主要仪器设备试样加工设备：钻石机、锯石机、磨石机或其他制样设备。
量测工具与有关检查仪器：游标卡尺、天平(称量大于500g，感量0.01g),烘箱和干燥箱，水槽、煮沸设备。
加载设备：压力试验机。
