测定岩石的单轴抗压强度.

岩石的单轴抗压强度试验实验二岩石的单轴抗压强度试验一、基本原理岩石单轴受压至破坏时的最大压应力值称单轴抗压强度，简称抗压强度，以R表示。

岩石单轴抗压强度的测定，一般是采用直接压坏标准试件的方法。

二、仪器设备（1）岩石制样机械：钻石机、车床、锯石机、磨床；（2）检验工具：游标卡尺（精度0.02mm）、直角尺、水平检测台、百分表架及百分表；（3）材料试验机。

三、试件规格、加工精度、数量与含水量（1）采用圆柱体为标准试样，直径为5cm，允许变化范围为4.8~4.2cm；高度为10cm，允许变化范围为9.5~10.5cm。

当缺乏圆柱体制样设备时，允许采用5cm×5cm×10cm的方柱体。

（2）试样加工精度：试样两端面不平行度小于0.1mm；试样上下端直径偏差不得大于0.2mm。

（3）试样数量：试样数量按要求的受力状态或含水状态，每种情况下试样的数量一般不少于3块。

四、测定步骤（1）测定前核对岩石试样名称和岩样编号，对试样的颜色、颗粒、层理、节理、风化程度、含水状态以及加工过程中出现的问题等进行描述并填入表内。

（2）检查试样加工精度、量测试样尺寸，填入记录表内。

（3）选择压力及机度盘：一般应满足0P 2.0<m ax P <0P 8.0式中 m ax P ----预计最大破坏载荷； 0P ----压力机度盘最大值。

（4）试样安装将试样置于压力机承压板的中心，调整有球形座的承压板，使之均匀受压。

五、成果整理（1）计算单个试样的单向抗压强度 按下式计算岩石单轴抗压强度R （Mpa ）AP R =式中 P ——最大破坏荷载，N ；A ——垂直于加荷方向的试件断面积，mm 2。

（2）计算每组试样单向抗压强度的算术平均值（取整数）i n1i p R n 1R =∑=六、实验数据试件1：R 1=AP =47×103/ (299.49)2=23.95 试件2：R 2=AP =43×103/ (250.25)2=21.68试件3：R 3=AP =58×103/ (250.42)2=29.05p =3584347++=49.3=d 342.5025.5099.49++=50.15 计算每组试样单向抗压强度的算术平均值R P =∑=n1i n1iRR P =31(R 1+R 2+R 3)=31(23.95+21.68+29.05)=25MPa七、实验小结通过本次实验，使我对岩石的单轴抗压强度有了直观的了解，同时也掌握了岩石的单轴抗压强度试验的原理与方法。

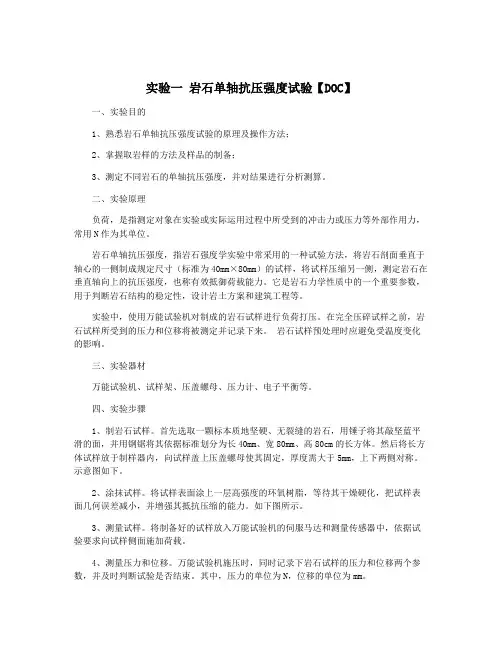

实验一岩石单轴抗压强度试验【DOC】一、实验目的1、熟悉岩石单轴抗压强度试验的原理及操作方法；2、掌握取岩样的方法及样品的制备；3、测定不同岩石的单轴抗压强度，并对结果进行分析测算。

二、实验原理负荷，是指测定对象在实验或实际运用过程中所受到的冲击力或压力等外部作用力，常用N作为其单位。

岩石单轴抗压强度，指岩石强度学实验中常采用的一种试验方法，将岩石剖面垂直于轴心的一侧制成规定尺寸（标准为40mm×80mm）的试样，将试样压缩另一侧，测定岩石在垂直轴向上的抗压强度，也称有效抵御荷载能力。

它是岩石力学性质中的一个重要参数，用于判断岩石结构的稳定性，设计岩土方案和建筑工程等。

实验中，使用万能试验机对制成的岩石试样进行负荷打压。

在完全压碎试样之前，岩石试样所受到的压力和位移将被测定并记录下来。

岩石试样预处理时应避免受温度变化的影响。

三、实验器材万能试验机、试样架、压盖螺母、压力计、电子平衡等。

四、实验步骤1、制岩石试样。

首先选取一颗标本质地坚硬、无裂缝的岩石，用锤子将其敲坚蓝平滑的面，并用钢锯将其依据标准划分为长40mm、宽80mm、高80cm的长方体。

然后将长方体试样放于制样器内，向试样盖上压盖螺母使其固定，厚度需大于5mm，上下两侧对称。

示意图如下。

2、涂抹试样。

将试样表面涂上一层高强度的环氧树脂，等待其干燥硬化，把试样表面几何误差减小，并增强其抵抗压缩的能力。

如下图所示。

3、测量试样。

将制备好的试样放入万能试验机的伺服马达和测量传感器中，依据试验要求向试样侧面施加荷载。

4、测量压力和位移。

万能试验机施压时，同时记录下岩石试样的压力和位移两个参数，并及时判断试验是否结束。

其中，压力的单位为N，位移的单位为mm。

5、计算单轴抗压强度。

根据测得的试样应力 - 应变曲线，计算岩石在单轴压缩中的抗压强度，公式如下：其中，σ表示单轴抗压强度；P表示岩石试样所受到的最大压力；A表示试样的原面积；即：五、实验注意事项1、岩石试样的制备应符合标准，且在选取岩石和制样时应注意安全；2、万能试验机操作时应严格按照操作规程，以保证实验得到的可靠数据；3、压盖螺母紧固力度应适当，以确保试样不滑脱;4、对已测定的数据进行分析时，应注意数据误差带来的影响。

岩石单轴抗压强度试验报告一、试验目的。

本次试验旨在测定岩石的单轴抗压强度，通过试验结果分析岩石的抗压性能，为工程设计和施工提供可靠的参考数据。

二、试验原理。

岩石单轴抗压强度是指岩石在受压作用下的抗压能力。

试验时，岩石样品在垂直于岩石纹理的方向上受到均匀的压力，直至岩石样品发生破坏。

通过施加压力的过程中，记录下不同压力下岩石的变形情况，从而确定岩石的单轴抗压强度。

三、试验设备和试验样品。

本次试验使用的设备包括压力机、测力仪、岩石样品等。

岩石样品为直径为50mm，高度为100mm的圆柱形岩石样品。

四、试验步骤。

1. 将岩石样品放置在压力机的压力板上，并调整样品使其处于垂直状态。

2. 开始施加压力，记录下不同压力下的变形情况和测力仪的读数。

3. 当岩石样品发生破坏时，停止施加压力，并记录下此时的压力值。

五、试验结果。

根据试验数据分析，得出岩石样品的单轴抗压强度为XXXMPa。

六、试验分析。

根据试验结果，可以得出岩石的抗压性能较好/一般/较差。

结合岩石的实际工程应用情况，可以对岩石的选用和工程设计提出合理的建议。

七、结论。

本次试验结果表明，岩石样品的单轴抗压强度为XXXMPa，根据岩石的实际工程应用情况，可以进行合理的选用和设计。

八、试验注意事项。

1. 在进行试验前，需对试验设备进行检查和校准，确保试验数据的准确性。

2. 在进行试验过程中，需严格按照试验操作规程进行，确保试验过程的安全性和可靠性。

3. 在进行试验后，需对试验设备进行清洁和保养，以保证设备的长期稳定运行。

以上为本次岩石单轴抗压强度试验报告的全部内容。

岩石单轴抗压强度测定实验报告岩石是由颗粒和孔隙组成的，所以它的抗压强度与岩石性质有密切的关系。

岩石强度随孔隙度和硬度大小而变化。

通常情况下，孔隙度越大，体积越小，结构就越稳定。

而岩石强度受压抗应力状态，在各种不同强度下都有一定的变化范围。

用单轴抗压强度测定仪进行岩石强度检测具有操作简单、设备较少、检测精度高等优点。

下面对本实验进行分析及讲解。

一、分析实验目的我公司实验室，在开展单轴抗压强度试验之前，要做好试验设备，包括：实验平台、仪器、试剂等。

这些都是要用到的。

主要目的也是为了保证试验结果的准确性。

所以这次我公司做的是：使用单轴抗压强度测定仪进行一次单轴抗压强度测试试验，测试仪器为:GZ-680-00B型单轴抗压强度测定仪，仪器外观为：圆形外观，整机尺寸:150*120*250 mm,仪器主机、主控板、显示器、主磁路等均为进口产品。

单轴抗压强度测量仪器包括:GZ-680-00B型单轴抗压强度测定仪、GZ-680-00B型双轴抗压强度测试仪@80-00B型双轴抗压强度测试仪等设备。

二、实验仪器本实验选用的仪器是“HG660LA”单轴抗压强度测定仪，该仪器的操作方法如下：1.开箱：取一块坚硬完整的岩石样品，放入测试箱中，再将测试箱放在被测物旁边。

3.上机：使用“HG660LA”单轴抗压强度测定仪进行测试。

4.下机：测试箱被测物放置在测试室内。

5.完成：根据下机数据计算出本仪器的数值并得出检测结果。

三、结果讨论使用单轴抗压强度测试仪进行检测显示，在不同条件下，岩石单轴抗压强度都在一定范围内波动。

特别是随着试验深度和试验次数逐步增加，其动态变化范围越来越大，测试结果更加接近实际工程。

通过这次测试，可以得到岩石单轴抗压强度与不同状态下混凝土所受弯矩（不是混凝土抵抗弯矩）和水泥用量（不是混凝土强度）之间关系及应力与抗拉强度之间关系。

经过测试可以看出：当混凝土加载时间足够长时，混凝土处于高强度状态，此时钢筋和混凝土之间所受弯矩较小。

岩石单轴饱和抗压强度试验1. 引言嘿，朋友们，今天咱们聊聊一个听上去就让人有点“头大的”话题——岩石单轴饱和抗压强度试验。

别担心，不用太紧张，这其实就像给岩石做一次全面体检，让它在关键时刻能表现得像个“硬汉”。

毕竟，谁不想知道自己家里的墙壁到底能不能抗住风吹雨打呢？2. 什么是单轴饱和抗压强度试验？2.1 概念普及首先，咱们得搞清楚这“单轴饱和抗压强度”到底是个啥。

简单来说，就是在一个方向上用力压岩石，看它能顶住多大的压力，顺便还要把水灌进去，看看岩石在湿润环境下的表现。

你要知道，岩石就像是一个性格内向的朋友，干燥时稳重，湿润时则可能会“水土不服”。

2.2 重要性那么，为什么这个试验这么重要呢？想象一下，咱们的建筑物就像一座座“山”，如果基础不稳，那可就麻烦大了。

通过这个试验，工程师们能准确判断岩石的承载能力，从而设计出更安全、更坚固的结构。

就像做菜，材料的选择可是关键，选错了可就“翻车”了。

3. 实验步骤3.1 准备工作好啦，接下来咱们说说具体的实验步骤。

这可不是随便来一把，得准备得像过年一样。

首先，要找一些合适的岩石样本，通常都是从现场直接取的，别小看了这些石头，它们可有“故事”呢！然后，得把样本浸泡在水里，确保它们“喝饱水”，这样才算“饱和”。

3.2 进行测试接下来就进入正题，测试环节。

把岩石放在压缩机里，慢慢施加压力。

这个过程就像在对待一个紧张的朋友，慢慢来，不要急。

随着压力的增加，岩石会出现一些裂纹，最后在某个瞬间，它会“啪”的一声崩溃。

那一刻，就像是看了一场精彩的电影高潮，心里总会有些“哇哦”的感觉。

4. 数据分析4.1 结果解读完成测试后，就要开始分析数据了。

这时候，工程师们就像侦探，分析岩石的“病历”。

通过不同的压力值和破坏情况，咱们可以知道岩石的抗压能力到底如何。

简而言之，这就好比是评估一个运动员的体能，只有找到强项和弱点，才能制定出更好的训练计划。

4.2 实际应用数据分析后，咱们还得考虑这些数据怎么用。

《岩体力学》岩石单轴抗压强度试验一、试验的目的测定岩石的单轴抗压强度R c。

当无侧限试样在纵向压力作用下出现压缩破坏时，单位面积上所承受的载荷称为岩石的单轴抗压强度，即试样破坏时的最大载荷与垂直于加载方向的截面积之比。

本次试验主要测定天然状态下试样的单轴抗压强度。

二、试样制备1、试料可用钻孔岩心或坑槽探中采取的岩块。

在取料和试样制备过程中，不允许人为裂隙出现。

2、本次试验采用圆柱体作为标准试样，直径为50mm，允许变化范围为48～54mm，高度为100mm，允许变化范围为95～105mm。

3、对于非均质的粗粒结构岩石，或取样尺寸小于标准尺寸者，允许采用非标准试样，但高径之比宜为2.0～2.5。

4、制备试样时采用的冷却液，必须是洁净水，不许使用油液。

5、对于遇水崩解、溶解和干缩湿胀的岩石，应采用干法制样。

6、试样数量：每组须制备3个。

7、试样制备的精度。

(1)在试样整个高度上，直径误差不得超过0.3mm。

(2)两端面的不平行度，最大不超过0.05mm。

(3)端面应垂直于试样轴线，最大偏差不超过0.25°。

三、试样描述试验前的描述，应包括如下内容：1、岩石名称、颜色、结构、矿物成分、颗粒大小，风化程度，胶结物性质等特征。

2、节理裂隙的发育程度及其分布，并记述受载方向与层理、片理及节理裂隙之间的关系。

3、量测试样尺寸，检查试样加工精度，并记录试样加工过程中的缺陷。

试件压坏后，应描述其破坏方式。

若发现异常现象，应对其进行描述和解释。

四、主要仪器设备1、钻石机、切石机、磨石机或其他制样设备。

2、测量平台、角尺、放大镜、游标卡尺。

3、压力机，应满足下列要求：(1)压力机应能连续加载且没有冲击，并具有足够的吨位，使能在总吨位的10%—90%之间进行试验。

(2)压力机的承压板，必须具有足够的刚度，其中之一须具有球形座，板面须平整光滑。

(3)承压板的直径应不小于试样直径，且也不宜大于试样直径的两倍。

如压力机承压板尺寸大于试样尺寸两部以上时，需在试样上下两端加辅助承压板。

岩石力学与岩体实验指导书及报告（内部资料）矿业工程学院实验总室2011年6月一、实验目的：测定岩石的单轴抗压强度。

二、实验方法：将圆柱体岩石试样放在压力实验机上进行单轴压缩实验，试件破坏瞬间受压面上的极限应力值为该岩石的抗压强度。

（一）实验前的准备工作1、试件制备。

描述和尺寸测量见<变形实验>。

每组试件数根据实际情况而定，但最好不少于三块。

（二）实验步骤1、试件安装将准备好的岩石试件放在压力实验机上、下加压板的中心位置，试件整个断面应与加压板严密接触，若不合要求，应予处理。

2、施加载荷保持恒定的应力速率（50～100N/cm2/s）对试件连续加载至破坏为止，记录破坏载荷数值。

描述试件的破坏情况，描述内容见<岩石抗拉强度实验>。

“施加载荷”部分，并记入记录表3－2内，发现试件初裂后仍能继续承受载荷，应记录出裂时的载荷值。

三、计算岩石的抗拉强度岩石的（单轴）抗压强度按下式计算：c p Aσ=式中：cσ－岩石抗压强度（MPa）；P－试件破坏时施加的最大载荷KN；A－试件横截面积cm2。

一、实验目的：测定岩石的抗拉强度。

二、实验方法：本实验采用劈裂法测定岩石的抗拉强度。

（一）实验前的准备工作：主要是试件的制备、描述和尺寸测量。

（1）采用圆盘试件。

试件直径（D ）为50毫米，厚度（T ）为25毫米（T/D=0.5）。

（2）试件两端面应平等，试件轴心线与断面应垂直，二者的最大偏差均不得大于0.2毫米。

试件表面光滑平整。

试件数目据实际情况而定，但最好不少于10块。

（3）测量试件尺寸。

圆盘试件测直径和厚度。

沿厚度（T ）上、中、下三个部位分别测直径，取三次测量的平均值为试件的直径。

沿预定加载方向上、中、下三个部位测定试件厚度，取三次测量的平均值为试件的厚度。

方片形试件参照圆盘形试件确定规格，测量其尺寸。

（二）试件安装将试件安装于抗拉模具上，要将试件安放在模具的中心线上，避免偏心加载。

岩石单轴抗压强度试验报告实验目的掌握岩石单轴抗压强度试验的方法，测定不同类型岩石的抗压强度，并比较分析。

实验原理单轴抗压试验是指将试件沿着一条轴进行压缩，直至试件发生破坏。

在试验过程中，应用一定的应力，力的大小如何对应于试件的变形情况，被称为实际应力。

实验设备1.单轴压力试验机；2.加压油源；3.应变计；4.扩展计。

实验步骤1.根据石材的大小和形状切割制成试件；2.测量试件的尺寸和质量；3.用沥青或蜡将试件两个平面粘结，上表面贴应变计，下表面贴扩展计；4.将试件放置在压力机的平板上；5.施加初始荷载，使试件与扩展计之间有一定的距离；6.根据不同的试验要求，按规定的间隔施加应力，并记录下每个阶段的荷载变化和位移变化；7.当试件被破坏时，停止施加荷载；8.测量破坏荷载，根据破坏的情况分析试件的强度。

实验结果1.试验数据如下表：编号直径（mm）高（mm）质量（g）破坏荷载（N）1 100 50 1350 4702 80 40 820 2603 90 30 630 3204 70 20 370 1605 50 30 250 902.通过计算可得出试件的抗压强度为：编号抗压强度（MPa）1 28.82 29.13 51.34 30.75 36.0实验分析通过实验可知，不同类型的岩石在单轴抗压试验中所表现出的抗压强度是不同的。

同时，我们发现试件3的抗压强度最大，而试件1的抗压强度最小。

经过对比分析，我们发现试件3是花岗岩，而试件1是石灰石。

因此，可以得出花岗岩的抗压强度要比石灰石强。

结论本次实验通过岩石单轴抗压强度试验方法，测定了不同类型岩石的抗压强度，并进行了比较分析。

实验结果表明，岩石的抗压强度与其类型密切相关。

该实验为后续地质研究和岩土工程设计提供了重要的数据支持。

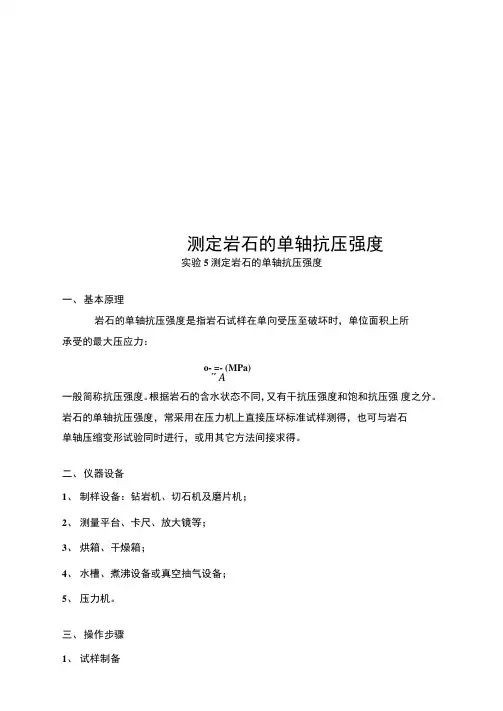

测定岩石的单轴抗压强度实验5测定岩石的单轴抗压强度一、基本原理岩石的单轴抗压强度是指岩石试样在单向受压至破坏时，单位面积上所承受的最大压应力：o- =- (MPa)“ A一般简称抗压强度。

根据岩石的含水状态不同，又有干抗压强度和饱和抗压强度之分。

岩石的单轴抗压强度，常采用在压力机上直接压坏标准试样测得，也可与岩石单轴压缩变形试验同时进行，或用其它方法间接求得。

二、仪器设备1、制样设备：钻岩机、切石机及磨片机；2、测量平台、卡尺、放大镜等；3、烘箱、干燥箱；4、水槽、煮沸设备或真空抽气设备；5、压力机。

三、操作步骤1、试样制备试样规格：一般采用直径5cm、高10cm的园柱体，以及断面边长为5厘米,高为10厘米的方柱体，每组试样必须制备3块。

试样制备精度要求同实验四：2、试样描述试验前应对试样进行描述，内容同实验四。

3、试样烘干或饱和处理根据试验要求需对试样进行烘干或饱和处理。

烘干试样：在105^110-C温度下烘干24h。

自由浸水法饱和试样：将试样放入水槽，先注水至试样高度的1/4处，以后每隔2h分别注水至试样高度的1/2和3/4处，6h后全部浸没试样，试样在水中自由吸水48h。

煮沸法饱和试样：煮沸容器内的水面始终高于试样，煮沸时间不少于6h。

真空抽气法饱和试样：饱和容器内的水面始终高于试样，真空压力表读数宜为lOOkPa,直至无气泡逸出为止，但总抽气时间不应少于4h。

4、测量试样尺寸按试验二量积法中的要求，量测试样断面的边长，求取其断面面积（A） o5、安装试样、加荷将试样置于试验机承压板中心，调整有球形座，使之均匀受载，然后以每秒0. 5^1. OMPa的加载速度加荷，直至试样破坏，记下破坏荷载（F）。

6、描述试样破坏后的形态，并记录有关情况。

7、按下式计算岩石的单轴抗压强度P（J,=—“ A式中：g一一岩石的单轴抗压强度（MPa）；P一一破坏荷载（N）；A一一垂直于加荷方向试样断面积（mm2）。

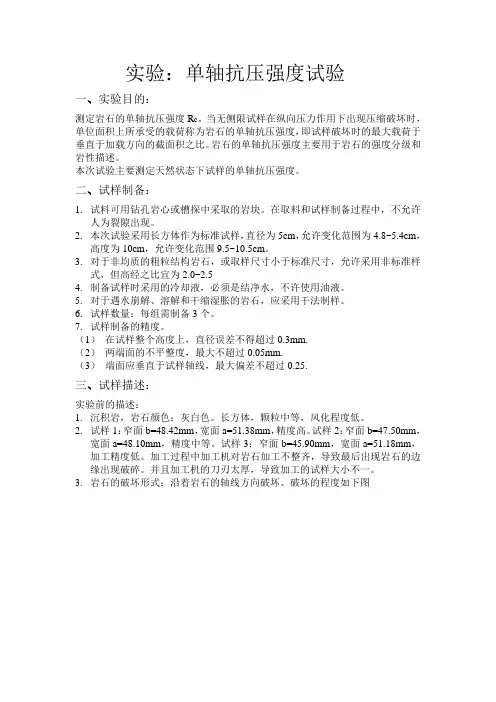

实验：单轴抗压强度试验一、实验目的：测定岩石的单轴抗压强度R c。

当无侧限试样在纵向压力作用下出现压缩破坏时，单位面积上所承受的载荷称为岩石的单轴抗压强度，即试样破坏时的最大载荷于垂直于加载方向的截面积之比。

岩石的单轴抗压强度主要用于岩石的强度分级和岩性描述。

本次试验主要测定天然状态下试样的单轴抗压强度。

二、试样制备：1.试料可用钻孔岩心或槽探中采取的岩块。

在取料和试样制备过程中，不允许人为裂隙出现。

2.本次试验采用长方体作为标准试样，直径为5cm，允许变化范围为4.8~5.4cm，高度为10cm，允许变化范围9.5~10.5cm。

3.对于非均质的粗粒结构岩石，或取样尺寸小于标准尺寸，允许采用非标准样式，但高经之比宜为2.0~2.54.制备试样时采用的冷却液，必须是结净水，不许使用油液。

5.对于遇水崩解、溶解和干缩湿胀的岩石，应采用干法制样。

6.试样数量：每组需制备3个。

7.试样制备的精度。

（1）在试样整个高度上，直径误差不得超过0.3mm.（2）两端面的不平整度，最大不超过0.05mm.（3）端面应垂直于试样轴线，最大偏差不超过0.25.三、试样描述：实验前的描述：1.沉积岩，岩石颜色：灰白色。

长方体，颗粒中等，风化程度低。

2.试样1：窄面b=48.42mm，宽面a=51.38mm，精度高。

试样2：窄面b=47.50mm，宽面a=48.10mm，精度中等。

试样3：窄面b=45.90mm，宽面a=51.18mm，加工精度低。

加工过程中加工机对岩石加工不整齐，导致最后出现岩石的边缘出现破碎。

并且加工机的刀刃太厚，导致加工的试样大小不一。

3.岩石的破坏形式：沿着岩石的轴线方向破坏。

破坏的程度如下图一号试样二号试样四、主要仪器设备：1.切石机、磨石机和压力机2.测量平台、游标卡尺、直尺3.压力机的要求：（1）应连续加载并且没有冲击，有足够的吨位，能在总吨位的10/100~90/100之间进行实验。

（2）承压板必须具有足够的刚度，板面要平整光滑且是球形座。

岩石的单轴抗压强度试验岩石单轴抗压强度试验是研究岩石抗压强度的重要试验，它是从室内或者野外现场对岩石样品的失稳变形过程的研究，能够为钻孔工程、建筑工程设计提供有效的计算依据，该试验在岩石力学和矿物学方面具有重要意义。

岩石单轴抗压强度试验有两种：块体断裂单轴试验和薄层沉积单轴试验。

块体断裂单轴试验是直接对大型块体样品进行抗压测试，目的是测定块体断裂抗压强度。

该试验通常分为两个部分：初段加载和上段加载。

初段加载指的是在块体样品前端按垂向作用的恒定加载，以测定块体断裂单轴抗压强度；上段加载是在块体样品前端按水平作用的恒定加载，以测定块体抗滑移强度。

薄层沉积单轴试验用于测定地层薄层沉积断层抗压强度。

在选取薄层沉积断层样品时，采用地质切片2mm厚制作多层叠合，进行抗压试验，通常采用单轴抗压方式，沿断层表面施加垂向力，随着荷载的增加，测定抗压强度随层厚的变化，从而确定它们的抗压强度。

岩石单轴抗压强度试验包括样品的选择、检查和准备，试验机构的组装，实验参数的设定，试验数据的采集和处理等。

在试验机构组装和实验数据采集时，应该根据对照表要求进行操作。

此外，实验中需采用计算机技术，可以根据实验测量值，实时显示试件变形状况，以供研究者和试验者更好地分析，选择最合适的试验参数。

最后，在岩石单轴抗压强度试验结束后必须正确处理试验样品及其表面断裂痕迹，以便为接下来的测试提供准确试验结果。

岩石单轴抗压强度试验是研究岩石抗压强度的重要方法，两种试验即块体断裂单轴试验和薄层沉积单轴试验是常用的试验方式。

在试验中，应严格控制试验条件，将机构组装调节到要求规格，采集准确的测试数据，以供进一步的分析和处理。

岩石单轴抗压强度试验报告一、试验目的。

本次试验旨在测定岩石的单轴抗压强度，以评估岩石的抗压性能。

通过试验结果，可以为岩石的工程设计和施工提供重要的参考数据。

二、试验原理。

岩石单轴抗压强度是指在轴向加载作用下，岩石试样发生破坏时所承受的最大应力。

试验过程中，岩石试样受到垂直于试样轴线方向的压力，直至试样发生破坏。

根据试验结果，可以计算出岩石的单轴抗压强度。

三、试验方法。

1. 试验样品的准备。

选择符合要求的岩石样品，将其切割成标准试样。

试样的尺寸应符合规范要求，并且表面应光滑平整。

2. 试验设备的准备。

准备好单轴抗压试验机和相应的测量仪器，确保设备的正常运行。

3. 试验步骤。

（1）将试样放置在试验机的加载平台上，调整试验机的工作方式和加载速度。

（2）开始施加加载，记录加载过程中试样的变形情况和加载值。

（3）当试样发生破坏时，停止加载并记录最大承载力。

四、试验结果。

根据本次试验的数据记录和分析，得出如下试验结果：试验样品1，单轴抗压强度为XX MPa。

试验样品2，单轴抗压强度为XX MPa。

试验样品3，单轴抗压强度为XX MPa。

五、试验数据分析。

根据试验结果，可以得出岩石的单轴抗压强度范围，进一步分析不同试样的抗压性能差异，为后续工程设计和施工提供参考依据。

六、结论与建议。

根据试验结果和数据分析，可以得出结论并提出相应的建议。

针对岩石的单轴抗压强度，可以对工程设计和施工提出合理的建议，以确保工程质量和安全。

七、试验总结。

本次试验通过对岩石单轴抗压强度的测定，得出了相关数据和结论，为岩石工程应用提供了重要的参考依据。

同时，也为今后的相关研究和实践积累了经验。

八、参考文献。

列出本次试验所参考的相关文献资料，以及试验过程中使用的标准和规范。

以上为本次岩石单轴抗压强度试验的报告内容，希望对相关工程和研究人员有所帮助。

岩石单轴抗压强度岩石单轴抗压强度是指岩石在一定条件下能够抵抗垂直于其表面的压力的能力。

它是岩石力学性质的重要参数，对于岩石的工程应用和地质灾害评价具有重要意义。

本文将对岩石单轴抗压强度进行详细介绍。

一、岩石单轴抗压强度的定义和测定方法岩石单轴抗压强度是指岩石在一定条件下承受的最大垂直压力。

它是岩石的一个基本力学参数，用于描述岩石的抗压能力。

常用的测定方法有直接法和间接法。

直接法是将岩石样品放在试验机中，施加垂直压力，测量岩石样品的破裂荷载。

直接法测定的岩石单轴抗压强度具有较高的可靠性和准确性，但需要较大的试验设备和样品。

间接法是通过间接测量岩石单轴抗压强度。

常用的方法有细观结构分析法、岩石强度指标法和试验数据拟合法等。

间接法的测定过程较简单，但准确性相对较低。

岩石单轴抗压强度受到多种因素的影响，主要包括岩石成分、岩石结构、岩石孔隙度等。

1. 岩石成分：不同岩石的成分不同，其单轴抗压强度也会有所差异。

一般来说，岩石中含有较多的石英和长石的抗压强度较高，而含有较多的粘土和膨胀矿物的抗压强度较低。

2. 岩石结构：岩石的结构对其抗压强度有着重要影响。

岩石的结构可以分为块状结构、层状结构和块层结构等。

块状结构的岩石抗压强度较高，而层状结构和块层结构的岩石抗压强度较低。

3. 岩石孔隙度：岩石的孔隙度对其抗压强度也有着重要影响。

岩石孔隙度较大时，岩石的抗压强度较低；反之，岩石孔隙度较小时，岩石的抗压强度较高。

三、岩石单轴抗压强度的意义和应用岩石单轴抗压强度是岩石工程设计和地质灾害评价的重要参数。

它对于岩石的承载能力、稳定性和耐久性评价具有重要意义。

1. 岩石工程设计：在岩石工程设计中，岩石单轴抗压强度是评估岩石承载能力的重要指标。

根据岩石单轴抗压强度的不同，可以选择合适的施工方法和支护措施，保证工程的安全和稳定。

2. 地质灾害评价：在地质灾害评价中，岩石单轴抗压强度是评估岩体稳定性的重要指标。

通过测定岩石单轴抗压强度，可以判断岩体的稳定性，预测岩体的破坏形式和规模，为地质灾害防治提供科学依据。

岩石单轴抗压强度试验文章发表于：2009-7-1 11:28:46岩石单轴抗压强度试验岩石单轴抗压强度是试件在无侧限条件下受轴向力作用破坏时单位面积所承受的荷载。

试件含水状态可根据需要选择天然、烘干或饱和状态，同一状态下每组试件数量不应少于3个。

为了消除受载时的端部效应，试件两端安放钢质垫块。

垫块直径等于或略大于试件直径。

其高度约等于试件直径，垫块的刚度和平整度应符合承压板的要求。

标准试件采用圆柱体，直径为50mm，高径比为2～。

单轴抗压强度：R＝P/A软化系数：K＝R1/R2R1、R2分别为饱和和干燥状态下单轴抗压强度平均值。

实验一岩石单轴抗压强度测定实验双击自动滚屏一、教学目的岩石的单轴抗压强度是岩石最重要的物理力学性能之一，是从事岩石工程烟研究、设计、施工和生产中不可或缺的力学参数。

本次课的目的旨在使学生在熟悉了岩石的基本力学性能的基础上，掌握岩石单轴抗压强度的测定技术。

二、教学基础要求通过本次实验课教学，学生须达到如下要求：1.深入理解试样描述的意义，熟练掌握岩石单轴抗压实验试样描述方法和尺寸测量方法；2.熟悉万能材料实验机的工作原理，并熟悉掌握其使用方法；3.熟悉掌握国际岩石力学学会（ISRM）推荐的“岩石单轴抗压强度测试试验标准”；4.能够密切观察实验过程中岩石试件的破坏过程，精确记录其破坏荷载，并通过试件破坏后描述，准确分析其破坏机理；5.根据所记录的有关数据，能够熟练地计算各试件的破坏时单轴压应力；6.能熟练地根据实验结果和破坏后试件描述，剔除破坏应力（或荷载）奇异的试件，准确计算出岩石的单轴抗压强度；7.按《岩石力学实验指导书》要求撰写实验报告。

三、实验方法和手段1.试件致密无节理、裂隙、形状为圆柱形，直径D—50MM、高H—100~125MM，精度、表面平整度、光洁度、轴线与端面垂直度均符合ISRM推荐规定；2.实验设备万能材料实验机一台；3.实验方法沿试件轴线方向加载，加载速度为~s,直至试件破坏。

岩石单轴抗压强度实验报告岩石单轴抗压强度实验报告引言：岩石的力学性质对于地质工程和岩土工程具有重要的意义。

岩石单轴抗压强度是评估岩石抗压能力的重要指标之一，也是岩石力学研究的基础。

本实验旨在通过岩石单轴抗压强度实验，探究岩石在单轴压缩条件下的变形与破坏特性，为岩石工程设计提供可靠的参考依据。

实验材料与方法：实验所使用的岩石样本为花岗岩，样本尺寸为直径100mm、高度200mm。

实验所需的设备有压力机、荷载传感器、位移传感器、数据采集系统等。

实验过程：1. 准备工作：将岩石样本清洗干净，确保表面无杂质。

在压力机上安装好荷载传感器和位移传感器，并将样本放置在压力机的工作台上。

2. 实验装置调试：将压力机调至合适的工作状态，保证实验的准确性和稳定性。

3. 施加荷载：以恒定速率施加荷载，记录每个荷载阶段的荷载值和相应的位移值。

4. 观察与记录：观察岩石样本在荷载作用下的变形情况，并记录下岩石的破坏荷载和破坏形态。

实验结果与分析：经过实验测定，花岗岩样本的单轴抗压强度为XX MPa。

在施加荷载的过程中，岩石样本呈现出明显的弹性阶段、塑性阶段和破坏阶段。

在弹性阶段，岩石样本受到荷载作用后会发生弹性变形，即在去除荷载后能恢复到原来的形状。

弹性模量是评估岩石弹性性质的重要参数。

实验中通过测量岩石样本在不同荷载下的位移值和应力值，可以计算出岩石的弹性模量。

在塑性阶段，岩石样本受到荷载作用后会发生塑性变形，即在去除荷载后无法完全恢复到原来的形状。

塑性阶段的应力-应变曲线呈现出明显的非线性特征，其中包括弹性应变、屈服应变和硬化应变。

在破坏阶段，岩石样本受到荷载作用后会发生破坏，即岩石无法承受更大的荷载而发生破裂或破碎。

破坏形态有两种主要类型：岩石的整体破坏和岩石的局部破坏。

整体破坏是指岩石样本在荷载作用下发生全面破裂，失去承载能力。

局部破坏是指岩石样本在荷载作用下发生局部破裂，但整体结构仍能保持一定的承载能力。

结论：通过岩石单轴抗压强度实验，我们得出了花岗岩样本的单轴抗压强度为XX MPa。
