扶梯基础知识

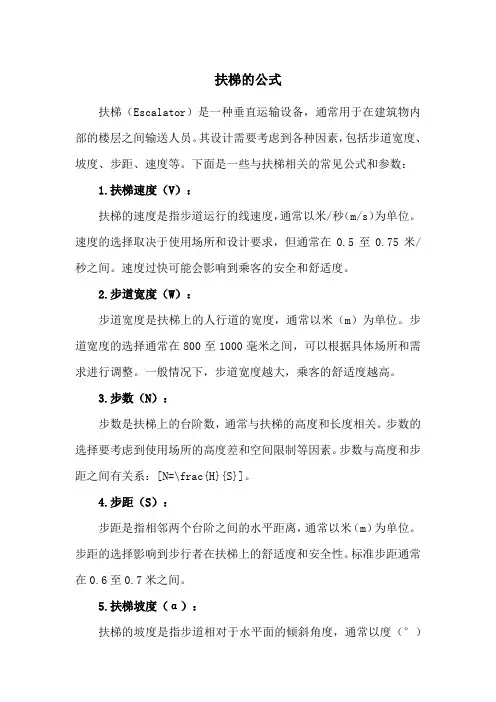

扶梯的公式扶梯（Escalator）是一种垂直运输设备，通常用于在建筑物内部的楼层之间输送人员。

其设计需要考虑到各种因素，包括步道宽度、坡度、步距、速度等。

下面是一些与扶梯相关的常见公式和参数：1.扶梯速度（V）：扶梯的速度是指步道运行的线速度，通常以米/秒（m/s）为单位。

速度的选择取决于使用场所和设计要求，但通常在0.5至0.75米/秒之间。

速度过快可能会影响到乘客的安全和舒适度。

2.步道宽度（W）：步道宽度是扶梯上的人行道的宽度，通常以米（m）为单位。

步道宽度的选择通常在800至1000毫米之间，可以根据具体场所和需求进行调整。

一般情况下，步道宽度越大，乘客的舒适度越高。

3.步数（N）：步数是扶梯上的台阶数，通常与扶梯的高度和长度相关。

步数的选择要考虑到使用场所的高度差和空间限制等因素。

步数与高度和步距之间有关系：[N=\frac{H}{S}]。

4.步距（S）：步距是指相邻两个台阶之间的水平距离，通常以米（m）为单位。

步距的选择影响到步行者在扶梯上的舒适度和安全性。

标准步距通常在0.6至0.7米之间。

5.扶梯坡度（α）：扶梯的坡度是指步道相对于水平面的倾斜角度，通常以度（°）为单位。

标准扶梯的坡度通常在30至35度之间。

坡度越大，扶梯的高度差就越大，但也会影响到乘客的舒适度和安全性。

6.扶梯的工作时间（T）：扶梯的工作时间是指每天运行的小时数，通常以小时（h）为单位。

扶梯的工作时间应根据使用场所的需求进行调整。

7.负载能力（Q）：扶梯的负载能力是指扶梯能够承载的最大重量，通常以公斤（kg）为单位。

负载能力的选择要考虑到使用场所的人流量和重量分布等因素。

这些公式和参数是设计和评估扶梯性能时经常使用的基本要素。

设计扶梯时需要综合考虑这些因素，并根据具体需求和标准进行调整和优化，以确保扶梯的安全、舒适和高效运行。

扶梯基础知识一、执行标准GB16899-1997《自动扶梯和自动人行道的制造与安装安全规范》JB/T8545—1997《自动扶梯梯级链、附件和链轮》二、主要技术要求1、提升高度H提升高度是指使用自动扶梯的建筑物上、下楼层间或地铁地面与地下站厅间的高度。

对于倾斜角为35°的自动扶梯，其提升高度不应超过6m。

2、名义宽度Z1名义宽度是指梯级宽度的公称尺寸，通常为600mm、800mm和1000mm三种规格。

3、额定速度v自动扶梯在空载情况下的运行速度，是制造厂商所设计确定并实际运行的速度。

自动扶梯倾斜角α小于30°时，其额定速度不应超过0.75m/s ，通常为0.5m/s、0.65 m/s和0.75 m/s ；自动扶梯倾斜角α大于30°，但不大于35°时，其额定速度不应超过0.5m/s。

4、倾斜角α梯级运行方向与水平面构成的最大角度，通常自动扶梯的倾斜角为30°和35°两种。

自动扶梯的倾斜角α一般不应超过30°，当提升高度不超过6m，额定速度不超过0.5m/s时，倾斜角α允许增至35°。

三、产品分类3.1 按扶手装饰分类1）全透明式：指扶手护壁板采用全透明的玻璃制作的自动扶梯，按护壁板采用玻璃的形状又可进一步分为曲面玻璃式和平面玻璃式。

2）不透明式：指扶手护壁板采用不透明的金属或其他材料制作的自动扶梯。

由于扶手带支架固定在护壁板的上部，扶手带在扶手支架导轨上作循环运动，因此不透明式其稳定性优于全透明式。

主要用于地铁、车站、码头等人流集中的高度较大的自动扶梯。

3）半透明式：指扶手护壁板为半透明的，如采用半透明玻璃等材料的扶手护壁板。

就扶手装饰而言，全透明的玻璃护壁板具有一定的强度，其厚度不应小于6mm，加上全透明的玻璃护壁板有较好的装饰效果，所以护壁板采用平板全透明玻璃制作的自动扶梯占绝大多数。

3.2 按梯级驱动方式分类按输送能力分为不同的梯级宽度、抬升高度和倾斜角度。

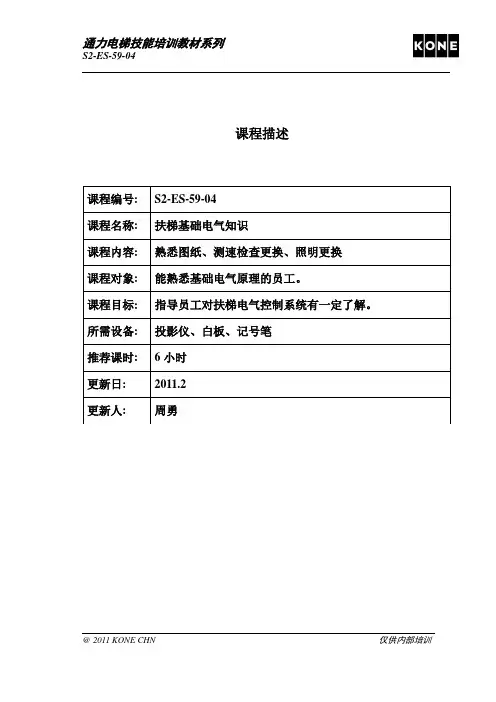

课程描述目录1. 扶梯、人行道电气控制系统 .......................................................................................................... - 2 -1.1扶梯、人行道电气控制系统简介 ......................................................................................... - 2 -1.2通力控制系统介绍 ................................................................................................................. - 2 -1.3通力控制柜布局 ..................................................................................................................... - 3 -1.4控制柜的正确摆放 ................................................................................................................. - 7 -1.5熟悉电气图纸 ......................................................................................................................... - 8 -1.5.1扶梯图纸绘制规则 ...................................................................................................... - 8 -1.5.2通力501-A控制系统 ................................................................................................ - 13 -1.5.3通力401控制系统 .................................................................................................... - 28 -1.5.4通力PLC控制系统................................................................................................... - 30 -1.6测速监控检查、更换 ........................................................................................................... - 32 -1.7照明更换 ............................................................................................................................... - 35 -1.8附：电气图纸 ....................................................................................................................... - 38 -1.扶梯、人行道电气控制系统1.1扶梯、人行道电气控制系统简介扶梯和人行道虽然在机械结构上有很大区别，但是控制系统区别不大，其使用到的安全限位装置、电气保护装置基本相同，所以同一产品系列的扶梯和人行道其控制柜可能是完全相同的。

扶梯自救知识点总结图解扶梯是我们日常生活中常见的设施，但是在使用扶梯时如果发生故障或意外，我们应该如何自救呢？下面将介绍一些扶梯自救的知识点，希望能对大家有所帮助。

一、扶梯基本知识1. 扶梯的构造扶梯主要由扶手、步道、链条、导轨、电机等部件组成。

人们通过扶手和步道上升或下降，电机则提供动力。

2. 扶梯的分类扶梯按照用途和结构不同，可分为乘客扶梯、货物扶梯、自动扶梯等。

根据安装位置的不同，又可分为室内扶梯和室外扶梯。

3. 扶梯的故障扶梯故障的原因可能包括电机故障、链条断裂、导轨脱落、步道脱落等。

一旦发生故障，乘客需要采取有效措施自救。

二、扶梯自救的基本原则1. 保持镇定在发生扶梯故障时，首先应保持镇定，不要惊慌。

尤其是在高层建筑的扶梯上发生故障时，惊慌容易导致意外。

2. 寻找帮助如果有其他人在场，可以寻找他们的帮助。

一起协作找出自救的办法。

3. 寻找自救工具在有条件的情况下，可以寻找周围的一些物品作为自救工具，例如绳索、钢丝绳等。

三、扶梯自救的具体方法1. 使用紧急按钮扶梯上通常有紧急按钮，一旦发生故障，可以按下紧急按钮，通知维修人员。

2. 手拉手自救如果扶梯处于悬空状态，乘客可以手拉手形成一个链条，互相扶持，一起往上走或者往下爬。

3. 使用自救工具如有条件，可以使用绳索等物品，固定在扶梯上，用以自救。

如果有绳索，可以固定在扶梯上，用来攀爬。

4. 等待救援在无法自救的情况下，应保持镇定，寻找安全的位置，等待救援人员到来。

四、扶梯自救的安全注意事项1. 不要随意尝试自救在发生扶梯故障时，乘客不要随意尝试自救，以免造成更大的安全隐患。

2. 防止摔倒在自救的过程中，要小心防止摔倒，以免造成二次伤害。

3. 注意身体状况自救的过程中，应注意自己的身体状况，避免因过度劳累而导致身体不适。

五、扶梯故障的预防措施1. 定期检修对扶梯进行定期的检修和维护工作，确保其在正常的工作状态。

2. 安全标识在扶梯的周围设立安全标识，让乘客了解在紧急情况下的自救方法。

扶梯的工作原理
扶梯是一种常见的垂直交通工具，由于其运行平稳、便利高效，被广泛应用于商场、地铁站等公共场所。

其工作原理如下：
1. 主驱动轮与链条系统：扶梯的主驱动轮通常位于顶端，由电动机提供动力。

主驱动轮通过一个链条系统与下方的步距链轮相连。

2. 扶梯链轮：扶梯的链轮和链条形成一个闭合回路。

链轮的作用是将动力传递到步距链轮上，从而带动扶梯的运行。

链轮通常被设计成凹凸不平的形状，以确保链条在其上正常运行。

3. 步距链轮和步距链条：步距链轮由许多小齿轮构成，这些小齿轮被称为步距齿轮。

步距链条沿着扶梯的整个长度被安装在步距链轮上，它们之间有固定的间隙。

4. 扶梯步骤：扶梯的步骤是乘客站立的平台，行人可以站在上面，靠它进行垂直运输。

步骤由金属板制成，它们被连接到位于链条上的步距槽中。

5. 引导轨道和扶手：扶梯通常设置有两侧的引导轨道，其主要作用是引导步骤在正确的路径上运动。

在引导轨道的两侧，还设有扶手供乘客握住，以确保安全。

工作原理：当电机启动时，主驱动轮开始旋转。

通过链条系统，动力被传递到步距链轮上，使其旋转。

步距链轮的旋转带动链条上的步骤进行垂直运动，乘客可以站在上面随扶梯的运行一
起上下。

总之，扶梯的工作原理是通过电机驱动主驱动轮，再通过链条系统将动力传递到步距链轮上，使其带动步骤运行，从而实现行人的垂直运输。

扶梯参数知识点总结扶梯，又称自动扶梯，是一种传送带式或链条式的电动人行道，在商场、机场、地铁站等公共场所广泛使用，可以方便乘客快速移动。

扶梯的运行参数直接影响其使用性能和安全性能，了解扶梯的参数知识是非常重要的。

本文将对扶梯的参数知识进行总结，希望能够对读者有所帮助。

一、扶梯的基本结构扶梯由扶梯步、扶手和支架构成，其基本结构如下图所示：扶梯的基本结构1. 扶梯步：扶梯的载人部分，一般由金属或塑料制成，上面覆盖有橡胶或塑料地毯，以增加乘坐舒适度。

2. 扶手：扶梯两侧设置的扶手，可以提供支撑和保护乘客的作用。

3. 支架：支撑扶梯步和扶手的结构，一般由金属材料制成，具有足够的强度和稳定性。

二、扶梯的运行参数扶梯的运行参数包括速度、倾斜角、载重、转向等，下面将逐一进行介绍。

1. 速度扶梯的速度是指扶梯步在水平方向上的移动速度，一般以米/秒或英尺/分钟为单位。

扶梯的速度通常设置在0.5米/秒至1.0米/秒之间，根据实际需求可以进行调整。

速度过快会影响乘客的安全，而速度过慢则影响了扶梯的使用效率。

2. 倾斜角扶梯的倾斜角是指扶梯的上升或下降角度，通常以度数表示。

扶梯的标准倾斜角为30度，但也有些扶梯设计为35度或45度，根据实际需求可以进行调整。

倾斜角的大小直接影响了乘客的舒适度和扶梯的空间占用。

3. 载重扶梯的载重是指扶梯能够承载的最大重量，一般以千克或磅为单位。

扶梯的载重一般设置在450kg至675kg之间，但也有些设计更大的扶梯可以承载更大的重量。

在安装扶梯时，需要根据实际使用情况确定扶梯的载重。

4. 转向扶梯的转向是指扶梯在水平方向上的运行方向，包括直行和曲线两种方式。

直行扶梯适用于直线和斜线的场所，而曲线扶梯适用于弯曲和转弯的场所。

在设计扶梯时，需要根据实际场地情况确定扶梯的转向方式。

三、扶梯的安全参数扶梯的安全参数是指扶梯在运行中能够保证乘客的安全，包括刹车系统、防夹挤系统、急停按钮等，下面将逐一进行介绍。

电梯是装载人或货物升降的机械。

我们现在所说的电梯是垂直运行及倾斜运行的带厢体的电梯、倾斜方向运行的阶梯式自动扶梯、倾斜或水平方向运行的自动人行道的总称。

一、电梯的起源与历史电梯是到近代才发展起来的。

但它的历史很悠久。

公元前约1100年，我国古人发明了辘轳，它通过卷筒的回转运动完成升降动作。

公元前236年，古希腊数学家阿基米德把人力驱动的卷筒式卷扬机利用于升降。

这是最初的电梯雏形。

后来经过多次变革才发展成今天的电动式电梯。

19世纪初,欧美开始用蒸汽机作为升降工具的动力。

1852年，美国人奥的斯·托福茨先生发明了第一台有安全装置的降升降机。

1889年美国人阿姆·波丝特先生最初制造出以直流电动机为动力的世界第一台电力驱动升降机。

当时的电梯是鼓轮式的，提升高度和载重量都受到限制，安全性也不好。

1903年在美国出现了曳引式电梯，它以曳引轮取代绳鼓。

后来人们发明了交流感应电动机，并于1900年被应用在电梯上，出现了交流电梯。

1900年诞生了第一台自动扶梯， 1922年第一台现代化自动扶梯面世。

电梯在动力问题得到解决后，便转向电气控制及速度调节方面的研究。

它在驱动控制技术方面的发展经历了以下几个阶段：直流电机驱动控制交流单速电机驱动控制.交流双速电机驱动控制.直流有无齿轮、无齿轮调速驱动控制交流调压调速驱动控制交流变压变频调速驱动控制交流永磁同步电机变频调速驱动控制。

二、电梯的分类电梯通常可以按以下两种方式分类：1．按速度分类：低速、快速、高速、超高速。

2．按使用场合分类：乘客电梯、住宅电梯、载重电梯、医用电梯、观光电梯、车辆电梯、自动扶梯及自动人行道。

三、垂直电梯结构介绍1． 梯整体结构：电梯是机、电一体的大型专业产品。

电梯的结构传统上一般可分为机械和电气系统两大部分。

可以作这样的比喻：电梯的机械系统相当于人的躯干；而电气系统可以比拟成人的大脑和神经。

现代的电梯主要由以下系统构成⏹ 曳引系统 ⏹ 导向系统 ⏹ 轿厢对重系统 ⏹ 门系统 ⏹ 安全保护系统⏹ 电气控制系统 1．1．曳引系统：功能：输出与传送动力，利用曳引轮与钢丝绳的摩擦力,使电梯运行。

扶梯基础知识培训计划一、前言扶梯，又称自动扶梯或电动人行道，是指人们用来乘坐或在商场、地铁站等公共场所快速移动的设施。

它的建设和使用对于提高城市的交通效率、改善人们的出行体验具有重要意义。

作为扶梯操作和维护人员，我们必须具备扎实的基础知识和操作技能，以确保扶梯的正常运行并维护客户的安全。

因此，我们制定了一套扶梯基础知识培训计划，对扶梯的结构、原理、操作和维护技能进行系统性培训，以提高操作人员的工作质量和安全意识。

二、培训内容1. 扶梯结构和原理扶梯由扶梯链条、导轨、电机、传动齿条、链轮、扶手等组成，其原理是通过电机驱动链条移动，从而使人们在上行和下行方向快速移动。

在此阶段，我们将向培训人员介绍扶梯的结构、各个部件的作用和相互之间的工作原理。

2. 扶梯操作技能扶梯的正常运行需要操作人员具备良好的操作技能。

我们将通过模拟操作、实地操作等方式，向培训人员传授扶梯的启停、调速、紧急停止等操作技能，并培养其对扶梯运行状态的敏感度。

3. 扶梯维护知识扶梯维护工作对于扶梯的正常运行和延长使用寿命至关重要。

在此阶段，我们将向培训人员介绍扶梯的日常维护方法，包括机电设备的检查、润滑、清洁等，同时也将介绍扶梯的故障诊断和排除方法。

4. 安全意识培训在扶梯操作和维护工作中，安全意识是至关重要的。

我们将向培训人员介绍扶梯的安全操作规程和紧急状况处理方法，提高其对于安全隐患的识别和应对能力。

5. 应急演练培训结束后，我们将安排模拟紧急情况以检验培训人员的培训成果，并加深其对于安全应急处理的印象，提高其应对突发情况的能力。

三、培训方式1. 理论教学通过课堂讲解、PPT演示、视频播放等方式，向培训人员介绍扶梯的结构、工作原理、操作规程等知识。

2. 模拟操作在模拟操作设备上，培训人员将进行扶梯的启停、调速、紧急停止等操作练习，以熟悉扶梯的操作技能。

3. 实地操作在实际的扶梯设备上，培训人员将进行实地操作练习，提高其对于扶梯操作的熟练度和应对能力。

扶梯消防安全知识扶梯消防安全知识第一章：扶梯基础知识1. 扶梯的定义和分类- 扶梯是一种能够在人们行走时提供垂直提升功能的设备，通常由一系列楼梯和运送设备组成。

- 扶梯分为一般扶梯和自动扶梯两种类型。

一般扶梯适用于交通流量较小的场所，而自动扶梯则适用于高交通流量的场所，如商场、机场等。

2. 扶梯的构造和工作原理- 扶梯由扶梯梯级、扶梯橡胶链、驱动装置和控制装置等组成。

- 扶梯的工作原理是通过驱动装置驱动扶梯橡胶链的运行，从而带动梯级的上行或下行。

3. 扶梯的安全设施- 扶梯上设有扶手，可以提供给乘客扶持和平衡的功能。

- 扶梯侧边设有扶手带，以供乘客抓住，避免侧滑和摔倒的安全隐患。

- 扶梯两侧设有安全护栏，以避免人员掉入扶梯井道。

第二章：扶梯使用注意事项1. 乘客上下扶梯时需注意- 乘客上下扶梯时应抓牢扶手带，避免身体与扶梯之间发生碰撞。

- 乘客在离开扶梯前应等待扶梯完全停止，避免发生事故。

2. 幼儿和老人的乘梯安全- 婴幼儿和小孩在乘梯时应有成年人的陪同，以确保他们的安全。

- 老年人在乘梯时应抓牢扶手带，避免发生摔倒事故。

3. 使用电动轮椅的人的乘梯安全- 使用电动轮椅的人在乘梯前应保持电动轮椅的稳定，并关闭电动轮椅的电源。

- 乘梯时应尽量选择较空旷的扶梯，并有他人陪同。

第三章：扶梯日常维护和检修1. 扶梯日常维护- 扶梯的日常维护包括清洁、润滑和紧固等操作。

- 清洁应保持扶梯梯级、扶手带和安全护栏的干净。

- 润滑应定期对扶梯橡胶链进行润滑，以保持其正常运行。

- 紧固应定期检查扶梯的紧固件，如螺丝和螺母等，确保其固定可靠。

2. 扶梯定期检修- 扶梯的定期检修包括电气检修和机械检修两部分。

- 电气检修要求检查扶梯的电气系统是否正常，如开关、控制装置等。

- 机械检修要求检查扶梯的机械传动部分是否正常，如扶梯梯级、扶梯橡胶链等。

第四章：扶梯火灾防范和应急处理1. 扶梯火灾的原因和防范措施- 扶梯火灾的原因主要包括电气故障、摩擦产生的火花和乘客行为等。
