第2章 设置绘图环境和配置工作环境

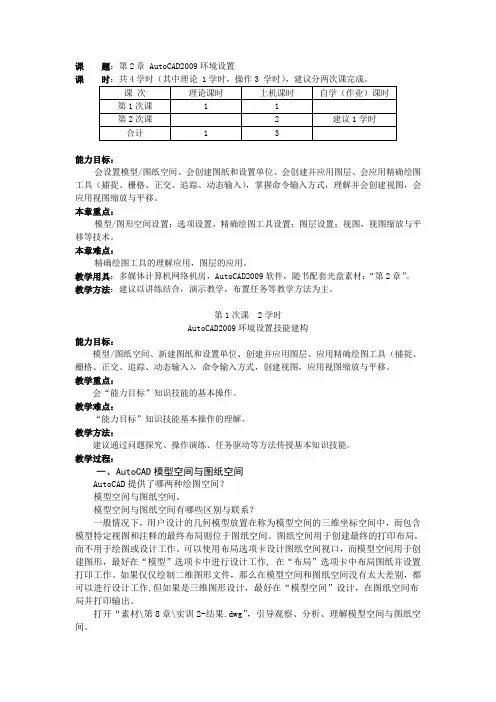

课题：第2章 AutoCAD2009环境设置课能力目标：会设置模型/图纸空间、会创建图纸和设置单位、会创建并应用图层、会应用精确绘图工具（捕捉、栅格、正交、追踪、动态输入），掌握命令输入方式，理解并会创建视图，会应用视图缩放与平移。

本章重点：模型/图形空间设置；选项设置，精确绘图工具设置；图层设置；视图，视图缩放与平移等技术。

本章难点：精确绘图工具的理解应用，图层的应用。

教学用具：多媒体计算机网络机房，AutoCAD2009软件，随书配套光盘素材：“第2章”。

教学方法：建议以讲练结合，演示教学，布置任务等教学方法为主。

第1次课 2学时AutoCAD2009环境设置技能建构能力目标：模型/图纸空间、新建图纸和设置单位、创建并应用图层、应用精确绘图工具（捕捉、栅格、正交、追踪、动态输入），命令输入方式，创建视图，应用视图缩放与平移。

教学重点：会“能力目标”知识技能的基本操作。

教学难点：“能力目标”知识技能基本操作的理解。

教学方法：建议通过问题探究、操作演练、任务驱动等方法传授基本知识技能。

教学过程：一、AutoCAD模型空间与图纸空间AutoCAD提供了哪两种绘图空间？模型空间与图纸空间。

模型空间与图纸空间有哪些区别与联系？一般情况下，用户设计的几何模型放置在称为模型空间的三维坐标空间中，而包含模型特定视图和注释的最终布局则位于图纸空间。

图纸空间用于创建最终的打印布局，而不用于绘图或设计工作。

可以使用布局选项卡设计图纸空间视口，而模型空间用于创建图形，最好在“模型”选项卡中进行设计工作, 在“布局”选项卡中布局图纸并设置打印工作。

如果仅仅绘制二维图形文件，那么在模型空间和图纸空间没有太大差别，都可以进行设计工作,但如果是三维图形设计，最好在“模型空间”设计，在图纸空间布局并打印输出。

打开“素材\第8章\实训2-结果.dwg”，引导观察、分析、理解模型空间与图纸空间。

二、设置绘图范围理解绘图范围。

怎样设置绘图区域？怎样使用户设置的图形界限生效？单击“菜单栏”按钮，在弹出的菜单中选择“格式”→“图形界限”命令（LIMITS）来设置图形界限，或者在命令行中输入命令“LIMITS”来设置图形界限。

“线型比例”值为6
项目训练
设置图纸绘图环境
训练内容：设置新图纸绘图环境。
操作步骤如下：
（1）在“格式”菜单中选择“单位”选项，打开“图形单位” 对话框。 （2）选择单位类型，确定图形输入、测量及坐标显示的值。 （3）在“图形单位”对话框中设置角度类型及精度。
（4）单击“方向”按钮来显示控制方向。
（5）在“格式”菜单中选择“图形界限”选项。
单位”下拉列表中选择“公制”。
（12）单击“确定”按钮完成样板图保存。
2.3.4．设置图层状态 1.设置图层的可见性（开/关） 操作步骤： 第1步，在“图层特性管理器”对话框中，单击某一图层上“开” 列表中的灯泡图标。
第2步，单击“应用”按钮，完成设置。
打开图层 关闭图层
2.冻结/解冻图层
操作步骤： 第1步，在“图层特性管理器”对话框中，单击某一图层上“冻 结” 列表中的图标。 第2步，单击“应用”按钮，完成设置。
象特征，由于图层具有开、关、冻结、解冻、锁定、非锁定等管 理图线的功能，用户可以随时打开显示图形或关闭一些暂时不需 要的图层，运用图层可以组织不同类型的图形信息并进行管理。
2.3.2 1．功能
图层的创建
在绘图前进行图层设置，根据设计图形对象的需要创建和命 名图层，并为这些图层指定各自的特性。 2．调用方法
中已被关闭或冻结的图层，即使设置为可打印，该图层的对象
也不能打印出来。
2.4 绘图辅助功能的设置
2.4.1栅格和捕捉的设置 1．功能 在AutoCAD中可用栅格命令在屏幕上显示一个可见的点阵，
它只是绘图的辅助工具，不会被打印，可以随时隐藏或显示
栅格，其点距是可变的。
2．调用方法
命令：SNAP（栅格捕捉）、GRID（栅格） 菜单：工具→草图设置（选择“捕捉和栅格”选项卡）

绘图辅助工具的设置
在绘制图形的过程中，为了帮助用户更准确、方便地绘图，尽量提高 绘图精度，AutoCAD为用户提供了一些绘图辅助工具，用户可以根据需要随 时打开或关闭这些工具。
栅格
用户在屏幕绘图区域内看见类似于坐标纸一样的可见点阵，这种点阵称 之为栅格。 启用“栅格”命令常用两种方法： （1）单击状态栏中的“栅格”按钮 （2）按键盘上的F7键。 用右键单击状态栏“栅格”按钮选择“设置”选项或打开“草图设置” 对话框，可以设置栅格点间距，并控制它的开、关状态。
捕捉
捕捉点在屏幕上是不可见的点，若打开捕捉时，用户在屏幕上移动鼠标，十 字交点就位于被锁定的捕捉点上。在AutoCAD中，有栅格捕捉和极轴捕捉两种 样式。 启用“捕捉”命令常用两种方法。 （1）单击状态栏中的“捕捉”按钮； （2）按键盘上的F9键。 用右键单击状态栏“捕捉”按钮选择 “设置”选项或打开“草图设置”对话框， 可以设置捕捉间距，并控制它的开、关状态。 正交模式 用户在绘图过程中，为了使图线能水 平和垂直方向绘制，AutoCAD AutoCAD特别设置了正 AutoCAD 交模式。启用“正交”命令常用以下两种 方法。 （1）单击状态栏中的“正交”按钮 （2）按键盘上的F8键。 启用“正交”命令后，就意味着用户只能 画水平和垂直两个方向的直线。
图层的设置
AutoCAD中的一个图层相当于一张透明的纸，不同的图形对象就绘制在 AutoCAD 不同的图层上，将这些透明纸叠加起来，就得到最终的图形。在工程图中， 图样往往包括粗实线、细实线、虚线、中心线等线型，如果通过图层来对这 些信息进行分类，这样就可以很好地组织和管理不同类型的图形信息。 1、创建新图层 在使用“图层”功能时，首先要创建图层，然后再进行应用。在同一 工程图样中，用户可以建立多个图层。

当要打开或关闭图层时，在“图层”工具栏或“图层 特性管理器”的图层控件中，单击要操作图层的“开/关图 层”灯泡图标。当图标显示为黄色时，图层处于打开状态， 否则，图层处于关闭状态。图15中的“家具”、“门窗”和 “墙体”三个图层都处于关闭状态。
图15 打开或关闭图层
图16 冻结或解冻图层
（2）．冻结和解冻图层
（2）. 命令调用 从菜单依次单击“格式”→“绘图界限”;命令行执 行limits通过创建新图形对话框的“快速”向导或“高级” 向导设置绘图界限。 （3）. 操作示例 命令提示为：
命令: limits 重新设置模型空间界限； 指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>:（一般默认，也可以输入新坐 标值） 指定右上角点 <420.0000,297.0000>:（默认A3图纸大小，也可以输入新的坐标值改 变绘图界限）
图13 指定当前图层
③ 如果将某个对象所在图层指定为当前图层，在绘图区域 先选中该对象，然后在“图层”工具栏上单击“把对象的图 层置为当前”按钮即可。也可以先单击“把对象的图层置为 当前”按钮，然后再选择一个对象来改变当前图层。如图14 所示。
说明：并不是所有图层都可被指定为当前图层，被冻结的图层 或依赖外部参照的图层不可以设定为当前图层。用户总是在当前图层上 进行绘图，当前图层只能有一个。
参数解释： ON：表示打开图形边界的检查功能，对于任何超出边 界的图形对象不予接受。 OFF：表示关闭图形边界的检查功能，对所绘图形的 范围没有限制，默认状态为OFF。
说明：实际操作中，一旦改变了图纸界限，绘图区的 对象显示大小会改变，一般limits命令常与ZOOM命令配合使 用，紧接着作如下操作：
