第二章绘图环境与辅助工具(精)

课题：第2章 AutoCAD2009环境设置课能力目标：会设置模型/图纸空间、会创建图纸和设置单位、会创建并应用图层、会应用精确绘图工具（捕捉、栅格、正交、追踪、动态输入），掌握命令输入方式，理解并会创建视图，会应用视图缩放与平移。

本章重点：模型/图形空间设置；选项设置，精确绘图工具设置；图层设置；视图，视图缩放与平移等技术。

本章难点：精确绘图工具的理解应用，图层的应用。

教学用具：多媒体计算机网络机房，AutoCAD2009软件，随书配套光盘素材：“第2章”。

教学方法：建议以讲练结合，演示教学，布置任务等教学方法为主。

第1次课 2学时AutoCAD2009环境设置技能建构能力目标：模型/图纸空间、新建图纸和设置单位、创建并应用图层、应用精确绘图工具（捕捉、栅格、正交、追踪、动态输入），命令输入方式，创建视图，应用视图缩放与平移。

教学重点：会“能力目标”知识技能的基本操作。

教学难点：“能力目标”知识技能基本操作的理解。

教学方法：建议通过问题探究、操作演练、任务驱动等方法传授基本知识技能。

教学过程：一、AutoCAD模型空间与图纸空间AutoCAD提供了哪两种绘图空间？模型空间与图纸空间。

模型空间与图纸空间有哪些区别与联系？一般情况下，用户设计的几何模型放置在称为模型空间的三维坐标空间中，而包含模型特定视图和注释的最终布局则位于图纸空间。

图纸空间用于创建最终的打印布局，而不用于绘图或设计工作。

可以使用布局选项卡设计图纸空间视口，而模型空间用于创建图形，最好在“模型”选项卡中进行设计工作, 在“布局”选项卡中布局图纸并设置打印工作。

如果仅仅绘制二维图形文件，那么在模型空间和图纸空间没有太大差别，都可以进行设计工作,但如果是三维图形设计，最好在“模型空间”设计，在图纸空间布局并打印输出。

打开“素材\第8章\实训2-结果.dwg”，引导观察、分析、理解模型空间与图纸空间。

二、设置绘图范围理解绘图范围。

怎样设置绘图区域？怎样使用户设置的图形界限生效？单击“菜单栏”按钮，在弹出的菜单中选择“格式”→“图形界限”命令（LIMITS）来设置图形界限，或者在命令行中输入命令“LIMITS”来设置图形界限。

CAD的绘图环境如何设置CAD的绘图环境对CAD绘图的影响很大，我们设置好了绘图环境绘图的时候才更方便。

下面是店铺带来关于CAD的绘图环境如何设置的内容，希望可以让大家有所收获!CAD的绘图环境设置的方法一、适当修改系统配置使用菜单栏中的“工具”→“选项”对话框修改系统配置：1.选择“显示”选项卡，修改显示精度为2000(最高20000，圆和圆弧的显示更平滑，但可能显示速度变慢)。

2.选择“用户系统配置”选项卡，自定义鼠标右键功能。

“默认模式”选择第一项“重复上一个命令”，“命令模式”选择第一项“确认”。

这样能提高绘图速度，当然也可不作改变，这要以个人习惯而定。

3.选择“选择”选项卡，将拾取框大小调整到中间偏左位置，拾取框大小变大，在绘图时更容易拾取对象。

二、确定图形单位从“格式”下拉菜单中选取“单位...”打开“图形单位”对话框，设置长度单位为小数即十进制，其精度为0;设置角度单位为十进制，其精度为0;设置缩放拖放内容的单位为毫米。

其余采用默认设置。

三、确定图形界限默认绘图界限为420×297，图纸幅面为A3横放。

改变图形界限，可从菜单栏中选取“格式”→“图形界限”，根据命令提示，输入相应数值，依次回车，则完成图形界限的改变。

单击状态行上的“栅格”按钮，打开栅格，栅格布满设置的图形界限之内的范围。

四、辅助绘图模式作必要调整，对状态栏各项进行设置1.要关闭“捕捉”，这样绘图时不会捕捉到栅格上的点。

2.右键单击“对象捕捉”按钮。

(1)在“极轴追踪”选项卡中，选中“启用极轴追踪”;将增量角设为30度;选中“用所有极轴角设置追踪”，保证在绘图时向各个方向都能出现追踪线。

(2)在“对象捕捉”选项卡中，将端点、中点、圆心、象限点、交点、垂足、切点这7个常用的选中，在绘图时若感觉捕捉点太多，出现互相干涉现象，可随时关闭多余的捕捉点，若有时需要用到特殊捕捉点，可利用“对象捕捉工具栏”中的临时捕捉点进行捕捉。

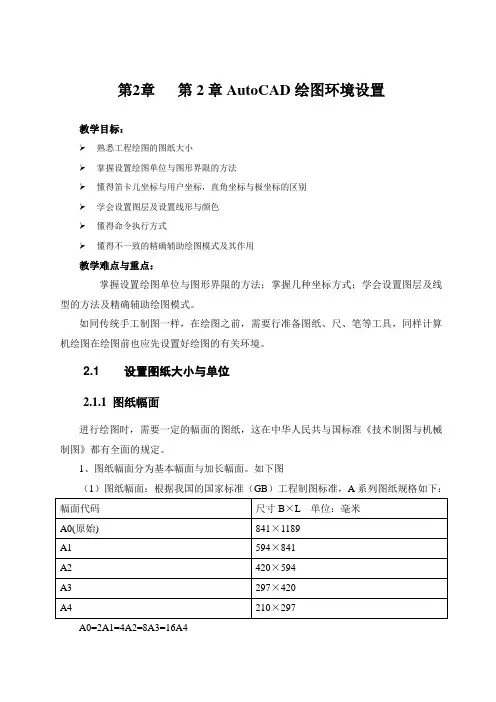

第2章第2章AutoCAD绘图环境设置教学目标：➢熟悉工程绘图的图纸大小➢掌握设置绘图单位与图形界限的方法➢懂得笛卡儿坐标与用户坐标，直角坐标与极坐标的区别➢学会设置图层及设置线形与颜色➢懂得命令执行方式➢懂得不一致的精确辅助绘图模式及其作用教学难点与重点：掌握设置绘图单位与图形界限的方法；掌握几种坐标方式；学会设置图层及线型的方法及精确辅助绘图模式。

如同传统手工制图一样，在绘图之前，需要行准备图纸、尺、笔等工具，同样计算机绘图在绘图前也应先设置好绘图的有关环境。

2.1 设置图纸大小与单位2.1.1图纸幅面进行绘图时，需要一定的幅面的图纸，这在中华人民共与国标准《技术制图与机械制图》都有全面的规定。

1、图纸幅面分为基本幅面与加长幅面。

如下图（1）图纸幅面：根据我国的国家标准（GB）工程制图标准，A系列图纸规格如下：A0=2A1=4A2=8A3=16A4（2）加长幅面：幅面代码尺寸B×L 单位：毫米A3×3 420×891A3×4 420×1189A4×3 297×630(3)留有装订线与不留装订线：见下图(4) 标题栏的尺寸如下表：规格名称A0，A1，A2，A3，A4 A5标题栏尺寸55×175，31×180 18×1752、设置图纸尺寸在AutoCAD中进行设计与绘图的工作环境是一个无限大的空间（即模型空间），它是一个绘图的窗口。

设置图形界限是将所绘制的图形布置在这个区域之内。

图纸的尺寸就是绘图区，即图形设置所操纵的区域，图形界限。

设置步骤：（1）命令行中输入：limits（或者“格式/图形界线”）重新设置模型空间界限系统提示：（2）“指定左下角或者［开（ON）/关(OFF)：若设置为ON则绘图范围仅限于图形界限之内，超出范围则不同意。

若指定图形左下角，则输入X、Y坐标。

通常按回车键，使用默认值（0，0）（3）“指定右上角”：如设置范围为A3图纸，则左下角是（0，0），右上角是（420，297）。
