AutoCAD绘图环境设置概述AutoCAD是一款广泛应用于工程设计和绘图领域的软件。
在使用AutoCAD进行绘图工作时，合理设置绘图环境可以提高工作效率，提升绘图质量。
本文将介绍AutoCAD的绘图环境设置方法，包括单位设置、图层管理、对象属性设置等内容。
单位设置在AutoCAD中，设置正确的单位对绘图非常重要。
单位设置影响着绘图的尺寸和比例。
可以通过以下步骤设置单位： 1. 打开AutoCAD软件并打开一个新的绘图文件。

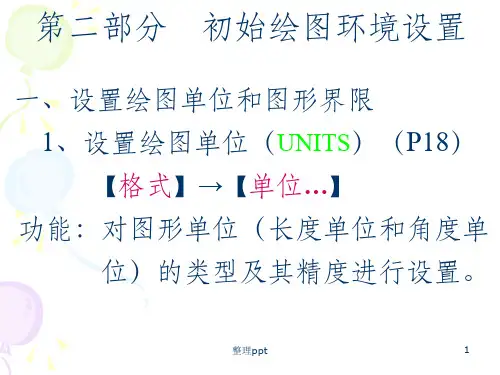

2. 输入UN或UNITS命令，弹出单位设置对话框。
3. 在单位设置对话框中选择合适的单位，如毫米、厘米、米等。
4. 设置长度类型，如十进制、工程、科学等。
5. 点击确定应用设置。
图层管理图层是AutoCAD中管理和组织绘图元素的重要工具。
通过图层管理，可以控制绘图元素的显示、隐藏、颜色、线型等属性。
图层管理的步骤如下： 1. 打开AutoCAD软件并打开绘图文件。
2. 输入LA或LAYER命令，打开图层管理器。
3.在图层管理器中可以新建图层、修改图层属性、调整图层顺序等。
4. 通过勾选或取消勾选图层前的复选框来控制图层的显示与隐藏。
对象属性设置在绘图过程中，经常需要设置绘图对象的属性，如颜色、线型、线宽等。
可以通过以下步骤设置对象属性： 1. 选择要设置属性的对象，可以使用命令如LINE、CIRCLE等创建对象。
2. 输入PROP或PROPERTIES命令，打开属性设置面板。
3. 在属性设置面板中可以设置对象的颜色、线型、线宽等属性。
4. 确定设置后，再次点击绘图区域即可应用属性设置。
快捷键设置AutoCAD提供了丰富的快捷键功能，可以通过快捷键快速调用命令和完成操作。
为了提高工作效率，可以设置自定义快捷键： 1. 输入CUI命令，打开自定义用户界面对话框。
2. 在自定义用户界面对话框中选择键盘快捷键。
3. 在快捷键设置中可以为命令或操作设置快捷键。
第2章第2章AutoCAD绘图环境设置教学目的：➢了解工程绘图的图纸大小➢掌握设置绘图单位和图形界限的方法➢了解笛卡儿坐标和用户坐标，直角坐标和极坐标的区别➢学会设置图层及设置线形和颜色➢了解命令执行方式➢了解不同的准确辅佐绘图形式及其作用教学难点与重点：掌握设置绘图单位和图形界限的方法；掌握几种坐标方式；学会设置图层及线型的方法及准确辅佐绘图形式。
似乎传统手工制图一样，在绘图之前，需求行预备图纸、尺、笔等工具，异样计算机绘图在绘图前也应先设置好绘图的相关环境。

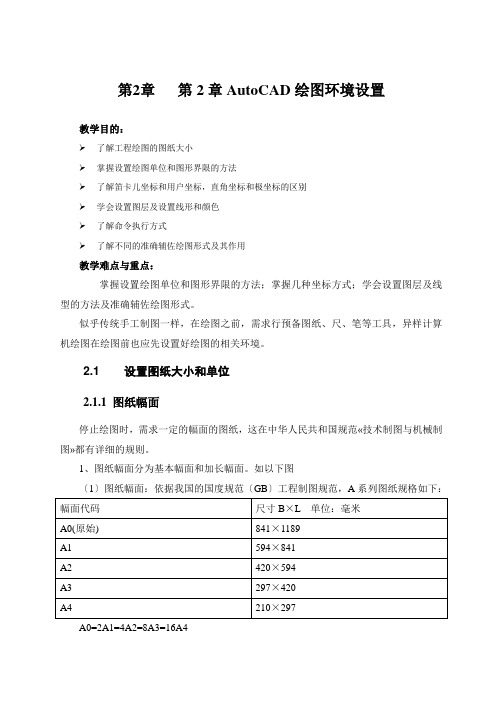

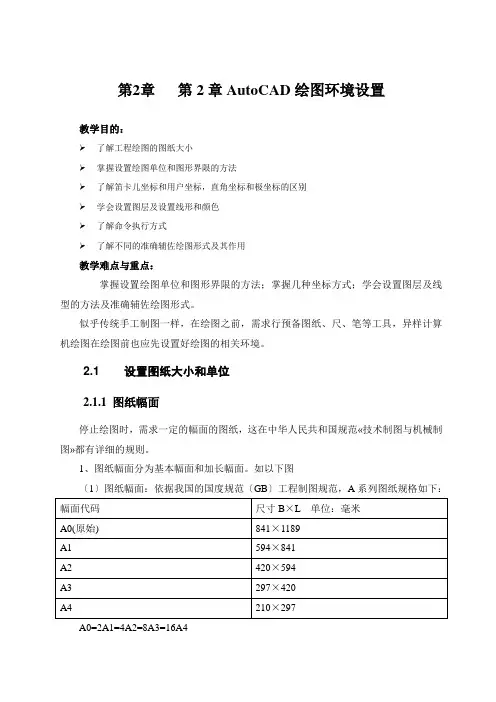

2.1 设置图纸大小和单位2.1.1图纸幅面停止绘图时，需求一定的幅面的图纸，这在中华人民共和国规范«技术制图与机械制图»都有详细的规则。
1、图纸幅面分为基本幅面和加长幅面。
如以下图〔1〕图纸幅面：依据我国的国度规范〔GB〕工程制图规范，A系列图纸规格如下：A0=2A1=4A2=8A3=16A4〔2〕加长幅面：幅面代码尺寸B×L 单位：毫米A3×3 420×891A3×4 420×1189A4×3 297×630(3)留有装订线和不留装订线：见以下图(4) 标题栏的尺寸如下表：规格称号A0，A1，A2，A3，A4 A5标题栏尺寸55×175，31×180 18×1752、设置图纸尺寸在AutoCAD中停止设计和绘图的任务环境是一个有限大的空间〔即模型空间〕，它是一个绘图的窗口。
设置图形界限是将所绘制的图形布置在这个区域之内。
图纸的尺寸就是绘图区，即图形设置所控制的区域，图形界限。
设置步骤：〔1〕命令行中输入：limits〔或〝格式/图形界限〞〕重新设置模型空间界限系统提示：〔2〕〝指定左下角或［开〔ON〕/关(OFF)：假定设置为ON那么绘图范围仅限于图形界限之内，超出范围那么不接受。
假定指定图形左下角，那么输入X、Y坐标。
AutoCAD绘图教案(标准)第一章：AutoCAD 2024基础知识1.1 课程介绍了解AutoCAD 2024的基本功能和应用领域熟悉AutoCAD 2024的界面和操作环境1.2 界面介绍认识工作界面各个部分的功能自定义工作界面1.3 坐标系与视图控制了解世界坐标系与用户坐标系熟悉视图控制命令1.4 图形文件管理创建、打开、保存图形文件图形文件格式及转换第二章：绘图基本操作2.1 绘图设置设置绘图单位、精度、区域配置绘图环境2.2 绘图辅助工具启用正交、对象捕捉、追踪设置绘图界限、网格2.3 基本绘图命令绘制点、线、圆、弧等基本图形绘制多线、多段线、样条曲线2.4 图层管理创建、设置、删除图层控制图层状态第三章：编辑图形3.1 选择与删除选择对象的方法删除、修剪、延伸对象3.2 修改图形移动、旋转、缩放对象打断、合并、分解对象3.3 复制与粘贴复制、镜像、阵列对象粘贴、剪切、偏移对象3.4 图案填充与面域创建图案填充创建面域与并集、交集、差集运算第四章：尺寸标注与文本4.1 尺寸标注标注线性、角度、半径等尺寸创建、编辑、删除标注4.2 文字输入与编辑输入单行、多行文字设置文字样式、修改文字4.3 表格创建与编辑创建表格插入、删除、编辑表格行、列第五章：块与组5.1 创建与插入块创建内部块与外部块插入块、修改块属性5.2 使用组管理对象创建组、解散组复制、移动、阵列组5.3 动态块创建动态块使用动态块参数与属性第六章：三维绘图基础6.1 三维坐标系统了解三维坐标系统的概念掌握三维视图的切换6.2 三维图形的绘制绘制基本的三维图形（如球体、长方体等）使用三维建模工具绘制复杂三维图形6.3 三维编辑与操作掌握三维旋转、缩放、移动等基本操作学习三维镜像、阵列和布尔运算6.4 材质与光源给三维对象添加材质设置光源效果第七章：渲染与动画7.1 渲染基础了解渲染的概念和重要性学习使用渲染工具和命令7.2 设置材质属性调整材质的颜色、纹理和反光性使用贴图和材质库7.3 设置光源和背景调整光源类型和强度设置背景颜色和纹理7.4 动画制作基础了解动画制作的基本流程学习使用动画工具制作简单的动画第八章：AutoCAD高级应用8.1 设计中心与工具选项板熟悉设计中心的功能了解工具选项板的使用8.2 宏与脚本学习录制宏和运行宏了解如何编写AutoLISP脚本8.3 参数化设计了解参数化设计的基本概念学习使用参数化设计工具8.4 图形共享与打印学习使用PDF和DWF格式分享图形掌握打印图形的基本设置第九章：综合案例实战9.1 案例一：平面图绘制学习绘制一个简单的平面图掌握图层管理和尺寸标注的技巧9.2 案例二：立面图绘制学习绘制立面图的基本步骤练习立面图的尺寸标注和文字说明9.3 案例三：三维模型设计创建一个简单的三维模型应用材质和光源进行渲染9.4 案例四：动画与渲染制作一个简单的动画对模型进行渲染处理第十章：复习与测试10.1 复习课程内容回顾整个课程的主要知识点解答学生提出的问题10.2 课堂练习完成一些实际的绘图练习练习使用AutoCAD的高级功能10.3 测试与评估对学生进行课程测试评估学生的学习成果重点解析AutoCAD 2024的基本功能和应用领域AutoCAD界面和操作环境的熟悉坐标系与视图控制图形文件的管理绘图设置与绘图辅助工具的使用基本绘图命令的掌握图层管理的方法编辑图形的各种操作尺寸标注与文本的输入编辑表格的创建与编辑块与组的创建与管理三维绘图基础三维图形的绘制与编辑材质与光源的设置渲染与动画的制作AutoCAD高级应用设计中心与工具选项板的使用宏与脚本的应用参数化设计的概念图形共享与打印综合案例实战平面图、立面图的绘制三维模型设计与渲染动画的制作与渲染处理复习与测试的内容课堂练习与学习成果的评估。
