磁道、柱面、扇区、簇硬盘最基本的组成部分是由坚硬金属材料制成的涂以磁性介质的盘片，不同容量硬盘的盘片数不等。
每个盘片有两面，都可记录信息。
盘片被分成许多扇形的区域，每个区域叫一个扇区，每个扇区可存储128×2的N次方（N＝0.1.2.3）字节信息。
在DOS中每扇区是128×2的2次方＝512字节，盘片表面上以盘片中心为圆心，不同半径的同心圆称为磁道。
硬盘中，不同盘片相同半径的磁道所组成的圆柱称为柱面。
磁道与柱面都是表示不同半径的圆，在许多场合，磁道和柱面可以互换使用，我们知道，每个磁盘有两个面，每个面都有一个磁头，习惯用磁头号来区分。
扇区，磁道（或柱面）和磁头数构成了硬盘结构的基本参数，帮这些参数可以得到硬盘的容量，基计算公式为：存储容量＝磁头数×磁道（柱面）数×每道扇区数×每扇区字节数要点：（1）硬盘有数个盘片，每盘片两个面，每个面一个磁头（2）盘片被划分为多个扇形区域即扇区（3）同一盘片不同半径的同心圆为磁道（4）不同盘片相同半径构成的圆柱面即柱面（5）公式：存储容量＝磁头数×磁道（柱面）数×每道扇区数×每扇区字节数（6）信息记录可表示为：××磁道（柱面），××磁头，××扇区2.簇“簇”是DOS进行分配的最小单位。
当创建一个很小的文件时，如是一个字节，则它在磁盘上并不是只占一个字节的空间，而是占有整个一簇。
DOS视不同的存储介质（如软盘，硬盘），不同容量的硬盘，簇的大小也不一样。
簇的大小可在称为磁盘参数块（BPB）中获取。
簇的概念仅适用于数据区。
本点：（1）“簇”是DOS进行分配的最小单位。
（2）不同的存储介质，不同容量的硬盘，不同的DOS版本，簇的大小也不一样。
（3）簇的概念仅适用于数据区。
3.扇区编号定义：绝对扇区与DOS扇区由前面介绍可知，我们可以用柱面/磁头/扇区来唯一定位磁盘上每一个区域，或是说柱面/磁头/扇区与磁盘上每一个扇区有一一对应关系，通常DOS将“柱面/磁头/扇区”这样表示法称为“绝对扇区”表示法。
硬盘1、盘面硬盘的每一个盘片都有两个盘面（side），即上、下盘面，每一个有效盘面都有一个盘面号，按顺序从上至下从“0”开始依次编号。
在硬盘系统中，盘面号又叫磁头号，因为每一个有效盘面都有一个对应的读写磁头。
硬盘的盘片组在2-14片不等，通常有2-3个盘片，故盘面号（磁头号）为0-3或0-5.2、磁道磁盘在格式化时，被划分成许多同心圆，这些同心圆轨迹叫做磁道（Track）。
磁道从外向内开始顺序编号。
硬盘的每一个盘面有300-1024个磁道。
信息以脉冲串的形式记录在这些轨迹中，这些同心圆不是连续记录数据，而是被划分成一段段的圆弧，这些圆弧的角速度是一样的。
每段圆弧叫做一个扇区，扇区从“1”开始编号。
每个扇区中的数据作为一个单元同时读出或写入。
3、柱面所有盘面上的同一磁道构成一个圆柱，通常称为柱面（Cylinder），每个圆柱上的磁头由上而下从“0”开始编号。
数据的读/写按柱面进行，首先在同一柱面内从“0”磁头开始进行操作，依次向下在同一柱面的不同盘面（即磁头）上进行操作，只有同一柱面所有的磁头全部读/写完毕后，磁头才转到下一柱面。
因为选取磁头是电子切换，选取柱面是机械切换，电子切换比机械切换快得多。
4、扇区每一个磁道又按512个字节为单位划分为等分，叫做扇区(Sector)，在一些硬盘的参数列表上你可以看到描述每个磁道的扇区数的参数，它通常用一个范围标识，例如373～746，这表示，最外圈的磁道有746个扇区，而最里面的磁道有373个扇区，因此可以算出来，磁道的容量分别是从373KB 到186.5KB。
5、簇扇区是磁盘最小的物理存储单元，但由于操作系统无法对数目众多的扇区进行寻址，所以操作系统就将相邻的扇区组合在一起，形成一个簇（cluser），然后对簇进行管理。
每个簇可以包括2、4、8、16、32或64个扇区，显然，簇是操作系统使用的逻辑概念，并非磁盘的物理特性。
硬盘存储容量=磁头数*磁道（柱面）*每道扇区数*每扇区字节数。
硬盘分区表知识——详解硬盘MBR硬盘是现在计算机上最常用的存储器之一。
我们都知道，计算机之所以神奇，是因为它具有高速分析处理数据的能力。
而这些数据都以文件的形式存储在硬盘里。
不过，计算机可不像人那么聪明。
在读取相应的文件时，你必须要给出相应的规则。
这就是分区概念。
分区从实质上说就是对硬盘的一种格式化。
当我们创建分区时，就已经设置好了硬盘的各项物理参数，指定了硬盘主引导记录（即Master Boot Record，一般简称为MBR）和引导记录备份的存放位置。
而对于文件系统以及其他操作系统管理硬盘所需要的信息则是通过以后的高级格式化，即Format命令来实现。
面、磁道和扇区硬盘分区后，将会被划分为面（Side）、磁道（Track）和扇区（Sector）。
需要注意的是，这些只是个虚拟的概念，并不是真正在硬盘上划轨道。
先从面说起，硬盘一般是由一片或几片圆形薄膜叠加而成。
我们所说，每个圆形薄膜都有两个“面”，这两个面都是用来存储数据的。
按照面的多少，依次称为0 面、1面、2面……由于每个面都专有一个读写磁头，也常用0头(head)、1头……称之。
按照硬盘容量和规格的不同，硬盘面数(或头数)也不一定相同，少的只有2面，多的可达数十面。
各面上磁道号相同的磁道合起来，称为一个柱面(Cylinder)。
上面我们提到了磁道的概念。
那么究竟何为磁道呢？由于磁盘是旋转的，则连续写入的数据是排列在一个圆周上的。
我们称这样的圆周为一个磁道。
如果读写磁头沿着圆形薄膜的半径方向移动一段距离，以后写入的数据又排列在另外一个磁道上。
根据硬盘规格的不同，磁道数可以从几百到数千不等；一个磁道上可以容纳数KB 的数据，而主机读写时往往并不需要一次读写那么多，于是，磁道又被划分成若干段，每段称为一个扇区。
一个扇区一般存放512字节的数据。
扇区也需要编号，同一磁道中的扇区，分别称为1扇区，2扇区……计算机对硬盘的读写，处于效率的考虑，是以扇区为基本单位的。
计算机硬盘常用术语的介绍关于计算机硬盘常用术语的介绍1、磁道、柱面和扇区硬盘盘片组的结构如图1所示。
磁道(Track)是硬盘屮的磁头在盘片表面读、写数据时所形成的若干个同心阏轨迹。
硬盘的磁道从最外圈向内依次编为“0”道、“1”道等。
如果将硬盘屮的.所有盘片每面的任一个相同磁道重合起来就形成一个空心柱体，这个空心柱体在磁盘技术屮就被称为柱面(Cylinder),即不同磁头的所有相同位置的磁道就构成了柱而。
如果再将盘片上每条磁道平均分为若干段，则每一段就是一个扇区(Sector)。
目前所使用的硬盘每个磁道均分为64个扇区，编号为0~63，硬盘每扇区格式化后的容量和软盘相同，都是512B。
“0”磁道处于硬盘上一个非常里要的位置，硬盘的主引导记录区MBR(MainBootRecorder,主引导记录)就在这个位置上。
MBR位于硬盘的0磁道0柱面1扇区，其中存放着硬盘主引导程序和硬盘分区表。
在总共512B的硬盘主引汙记录区中，446B属于硬盘主引导程序，64B属于硬盘分冈表，两个字节(55AA)属于分冈结束标志。
巾此可见，“0”磁道一旦受损，将使硬盘的主引导程序和分区表信息遭到严重破坏，从而导致硬盘无法曰举。
“0”磁道损坏也域于硬盘坏道，只不过由于它的位置非常重要，一旦遭到破坏，就会使硬盘无法引导。
硬盘不工作时，磁头停放位置的区域，通常指定一个靠近主轴的内层柱面作为苻陆区。
着陆区不存储数据，可以避免硬盘在受到震动时以及在开、关电源瞬间磁头紧急降落时所造成的数据丢失。
硬盘在电源关闭时会自动将磁头停在肴陆区内。
2、硬盘的接口硬盘的接口类型有IDE(IntergratedDiscElectronics,集成电子磁盘)、SCSI(SmallComputerSystemInterface,小型计算机系统接口)、SATA(SerialAdvancedTechnologyAttachment,串行髙级增补技术)三种。
(1)IDE接口IDE的本意是指把控制器?成在硬盘驱动器或光盘驱动器中。

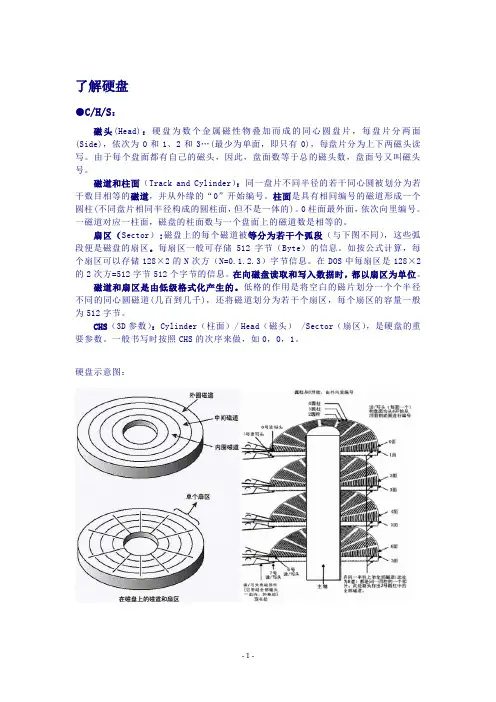

了解硬盘●C/H/S：磁头(Head)：硬盘为数个金属磁性物叠加而成的同心圆盘片，每盘片分两面(Side)，依次为0和1、2和3…(最少为单面，即只有0)，每盘片分为上下两磁头读写。
由于每个盘面都有自己的磁头，因此，盘面数等于总的磁头数，盘面号又叫磁头号。
磁道和柱面（Track and Cylinder）：同一盘片不同半径的若干同心圆被划分为若干数目相等的磁道，并从外缘的“0”开始编号。
柱面是具有相同编号的磁道形成一个圆柱(不同盘片相同半径构成的圆柱面，但不是一体的)。
0柱面最外面，依次向里编号。
一磁道对应一柱面，磁盘的柱面数与一个盘面上的磁道数是相等的。
扇区（Sector）:磁盘上的每个磁道被等分为若干个弧段（与下图不同），这些弧段便是磁盘的扇区。
每扇区一般可存储512字节（Byte）的信息。
如按公式计算，每个扇区可以存储128×2的N次方（N=0.1.2.3）字节信息。
在DOS中每扇区是128×2的2次方=512字节512个字节的信息。
在向磁盘读取和写入数据时，都以扇区为单位。
磁道和扇区是由低级格式化产生的。
低格的作用是将空白的磁片划分一个个半径不同的同心圆磁道(几百到几千)，还将磁道划分为若干个扇区，每个扇区的容量一般为512字节。
CHS（3D参数）：Cylinder（柱面）/ Head（磁头） /Sector（扇区），是硬盘的重要参数。
一般书写时按照CHS的次序来做，如0，0，1。
硬盘示意图：●硬盘数据的记录方式◇两种地址：1.物理地址(“绝对扇区”)：信息记录被表示为：××柱面（磁道），××磁头，××扇区，从0柱0磁1扇开始，编号整个硬盘。
2.逻辑（logic）地址(“相对扇区”)：只有一个逻辑扇区号，可以从0柱0磁1开始计数(如LBA)，也可以从0柱1磁1扇开始计数(如DOS扇区)即各分区单独计数。
DOS扇区即是一种相对扇区，它从0柱1磁1扇（DBR）开始计数，把第一个DOS 扇区（DOS能访问的第一个扇区）编号为逻辑0扇（即C盘逻辑0扇，而MBR所在的0柱0磁1扇则没有DOS扇区编号，只能调用BIOS访问）。

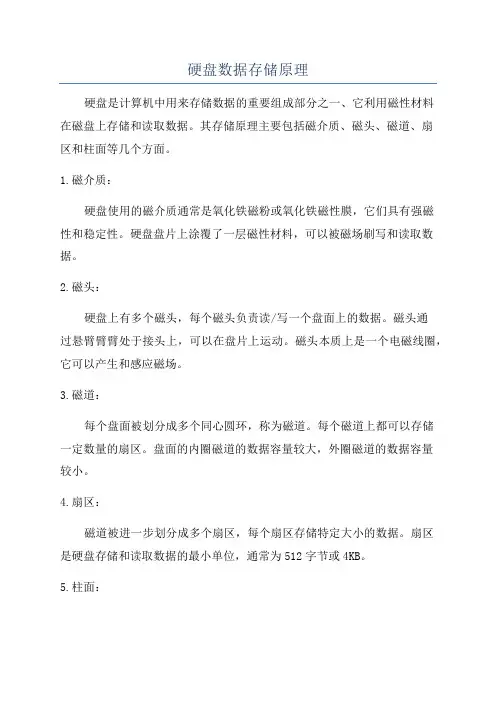

硬盘数据存储原理硬盘是计算机中用来存储数据的重要组成部分之一、它利用磁性材料在磁盘上存储和读取数据。
其存储原理主要包括磁介质、磁头、磁道、扇区和柱面等几个方面。
1.磁介质：硬盘使用的磁介质通常是氧化铁磁粉或氧化铁磁性膜，它们具有强磁性和稳定性。
硬盘盘片上涂覆了一层磁性材料，可以被磁场刷写和读取数据。
2.磁头：硬盘上有多个磁头，每个磁头负责读/写一个盘面上的数据。
磁头通过悬臂臂臂处于接头上，可以在盘片上运动。
磁头本质上是一个电磁线圈，它可以产生和感应磁场。
3.磁道：每个盘面被划分成多个同心圆环，称为磁道。
每个磁道上都可以存储一定数量的扇区。
盘面的内圈磁道的数据容量较大，外圈磁道的数据容量较小。
4.扇区：磁道被进一步划分成多个扇区，每个扇区存储特定大小的数据。
扇区是硬盘存储和读取数据的最小单位，通常为512字节或4KB。
5.柱面：多个盘片上同一半径位置的磁道构成一个柱面。
硬盘在读写数据时，通过调整磁头的位置，将数据读写在相同柱面的磁道上，以提高读写效率。
硬盘的数据存储过程如下：1.写入数据：当计算机需要将数据写入硬盘时，首先由CPU发送写入命令给磁盘控制器。
磁盘控制器将这个命令传递给磁头驱动器。
驱动器通过移动磁头到正确的柱面和磁道上，使磁头位于正确的扇区上。
然后，驱动器通过磁头的电磁线圈在扇区上产生一个磁场，将数据写入磁介质上。
2.读取数据：当计算机需要读取硬盘中的数据时，CPU发送读取命令给磁盘控制器。
控制器将读取命令传达给磁头驱动器。
驱动器通过移动磁头到正确的柱面和磁道上，使磁头位于正确的扇区上。
然后，驱动器通过磁头的电磁线圈感应扇区上的磁场，将磁场信号转换为电信号，并传递给磁盘控制器。
控制器将读取到的数据传递给CPU进行处理。
值得注意的是，硬盘的数据存储是非易失性的。
这意味着数据会一直保留在硬盘上，即使断电或关闭计算机，数据也不会丢失。
这是因为硬盘使用了磁性材料作为存储介质，而磁性材料的磁性是稳定的。

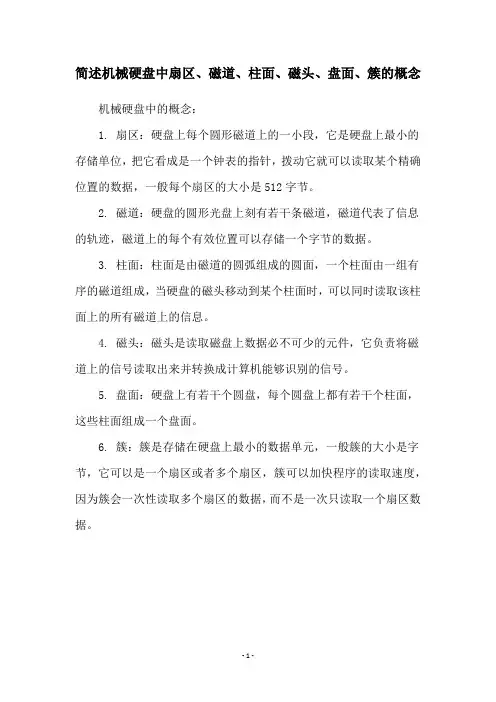

简述机械硬盘中扇区、磁道、柱面、磁头、盘面、簇的概念机械硬盘中的概念：
1. 扇区：硬盘上每个圆形磁道上的一小段，它是硬盘上最小的存储单位，把它看成是一个钟表的指针，拨动它就可以读取某个精确位置的数据，一般每个扇区的大小是512字节。
2. 磁道：硬盘的圆形光盘上刻有若干条磁道，磁道代表了信息的轨迹，磁道上的每个有效位置可以存储一个字节的数据。
3. 柱面：柱面是由磁道的圆弧组成的圆面，一个柱面由一组有序的磁道组成，当硬盘的磁头移动到某个柱面时，可以同时读取该柱面上的所有磁道上的信息。
4. 磁头：磁头是读取磁盘上数据必不可少的元件，它负责将磁道上的信号读取出来并转换成计算机能够识别的信号。
5. 盘面：硬盘上有若干个圆盘，每个圆盘上都有若干个柱面，这些柱面组成一个盘面。
6. 簇：簇是存储在硬盘上最小的数据单元，一般簇的大小是字节，它可以是一个扇区或者多个扇区，簇可以加快程序的读取速度，因为簇会一次性读取多个扇区的数据，而不是一次只读取一个扇区数据。
- 1 -。

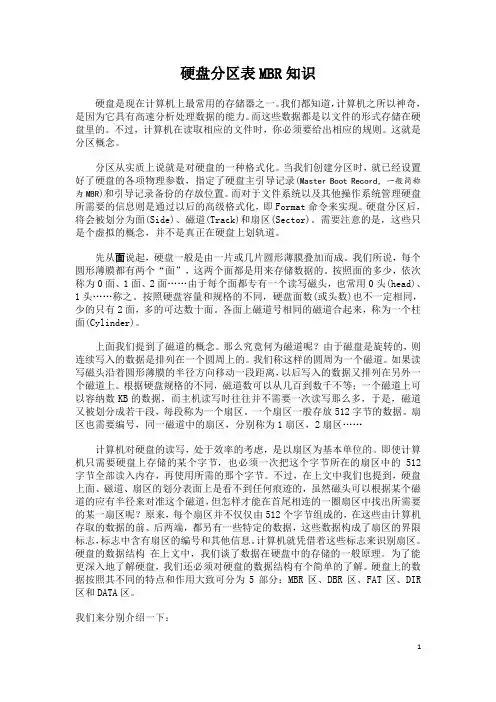

硬盘分区表MBR知识硬盘是现在计算机上最常用的存储器之一。
我们都知道，计算机之所以神奇，是因为它具有高速分析处理数据的能力。
而这些数据都是以文件的形式存储在硬盘里的。
不过，计算机在读取相应的文件时，你必须要给出相应的规则。
这就是分区概念。
分区从实质上说就是对硬盘的一种格式化。
当我们创建分区时，就已经设置好了硬盘的各项物理参数，指定了硬盘主引导记录(Master Boot Record，一般简称为MBR)和引导记录备份的存放位置。
而对于文件系统以及其他操作系统管理硬盘所需要的信息则是通过以后的高级格式化，即Format命令来实现。
硬盘分区后，将会被划分为面(Side)、磁道(Track)和扇区(Sector)。
需要注意的是，这些只是个虚拟的概念，并不是真正在硬盘上划轨道。
先从面说起，硬盘一般是由一片或几片圆形薄膜叠加而成。
我们所说，每个圆形薄膜都有两个“面”，这两个面都是用来存储数据的。
按照面的多少，依次称为0面、1面、2面……由于每个面都专有一个读写磁头，也常用0头(head)、1头……称之。
按照硬盘容量和规格的不同，硬盘面数(或头数)也不一定相同，少的只有2面，多的可达数十面。
各面上磁道号相同的磁道合起来，称为一个柱面(Cylinder)。
上面我们提到了磁道的概念。
那么究竟何为磁道呢？由于磁盘是旋转的，则连续写入的数据是排列在一个圆周上的。
我们称这样的圆周为一个磁道。
如果读写磁头沿着圆形薄膜的半径方向移动一段距离，以后写入的数据又排列在另外一个磁道上。
根据硬盘规格的不同，磁道数可以从几百到数千不等；一个磁道上可以容纳数KB的数据，而主机读写时往往并不需要一次读写那么多，于是，磁道又被划分成若干段，每段称为一个扇区。
一个扇区一般存放512字节的数据。
扇区也需要编号，同一磁道中的扇区，分别称为1扇区，2扇区……计算机对硬盘的读写，处于效率的考虑，是以扇区为基本单位的。
即使计算机只需要硬盘上存储的某个字节，也必须一次把这个字节所在的扇区中的512字节全部读入内存，再使用所需的那个字节。
柱面,磁头,扇区定义柱面、磁头和扇区是硬盘驱动器中关键的物理概念。
首先，柱面是硬盘盘片上的一组同心圆环，每个圆环被划分成一个个相等的轨道。
柱面上的轨道数目是固定的，通常称为磁头的数量，也就是硬盘上可读写数据的数量。
硬盘驱动器可以同时在所有磁头上进行读写操作，但只能在一个柱面上读写。
其次，磁头是硬盘驱动器的一个机械部件，用于读写数据。
硬盘上的数据是通过磁性效应来存储的，而磁头可以在盘片上读取或写入这些磁性效应。
每个柱面上都有一个对应的磁头，它们分别位于硬盘驱动器的不同位置，可以在需要时移动到正确的柱面上进行读写操作。
最后，扇区是盘片上的一个小的物理区域，用于存储数据。
一个柱面上的扇区数量是固定的，且通常是相同的。
操作系统和硬盘控制器将硬盘的存储空间划分成一个个扇区，每个扇区的容量通常是512字节。
读取或写入数据时，磁头会在柱面上找到对应的扇区位置，并在该位置上进行数据的读取或写入操作。
这三个概念的关系可以用如下的方式理解：柱面是硬盘盘片上的圆环，每个圆环上有一个对应的磁头，而每个圆环被划分成一个个扇区。
硬盘驱动器的工作就是通过移动磁头到正确的柱面上，并在该柱面上找到正确的扇区来进行数据的读写操作。
在实际应用中，柱面、磁头和扇区的定义对于操作系统和应用程序来说是透明的，它们只需要通过逻辑块地址（LBA）来访问硬盘上的数据。
然而，了解这些概念有助于我们理解硬盘驱动器的物理工作原理，并对其进行适当的管理和优化。
总结起来，柱面、磁头和扇区是硬盘驱动器中的重要物理概念。
柱面是盘片上的同心圆环，用于存储数据；磁头是用于读写数据的机械部件，每个柱面上都有一个对应的磁头；扇区是盘片上的一个物理区域，用于存储数据。
了解这些概念有助于我们理解硬盘的工作原理，并进行有效的管理和优化。
电脑硬盘的基础知识大全首先简单认识一下硬盘的物理结构，硬盘内部的物理结构很复杂，只能从大的颗粒度去看内部的结构总体来说，硬盘结构包括：盘片、磁头、盘片主轴、控制电机、磁头控制器、数据转换器、接口、缓存等几个部份。
下面就让小编带你去看看那些关于电脑硬盘的基础知识大全吧，希望能帮助到大家！硬盘基础知识基本的结构就是这样子的，至于硬盘是如何进行读写的，必须要知道磁盘盘片是如何划分的?否则你只知道磁头在盘片上动来动去。
盘片上涉及的基本概念整个硬盘上一般有很多的盘片组成，每个盘片如同切西瓜一样被“切”成一块一块的扇面，同时沿着半径的方向被划分成了很多同心圆，就是传说中的磁道，每条磁道被扇面切成很多的扇形区域叫做扇区(扇区是从磁盘读出和写入信息的最小单位，通常大小为512字节)，不同盘片上的同半径磁道组成了柱面，这些都是磁盘物理上的概念，知道便可。
有了这些概念，我帮便可以计算磁盘的容量：磁头数× 磁道(柱面)数× 每道扇区数× 每扇区字节数磁头(head)数：每个盘片一般有上下两面，分别对应1个磁头，共2个磁头;磁道(track)数：磁道是从盘片外圈往内圈编号0磁道，1磁道...，靠近主轴的同心圆用于停靠磁头，不存储数据;柱面(cylinder)数：同磁道数量;扇区(sector)数：每个磁道都别切分成很多扇形区域，每道的扇区数量相同;圆盘(platter)数：就是盘片的数量。
硬盘上的数据定位每个扇区可存储128×2的N次方(N=0.1.2.3)字节的数据(一般为512B)，扇区为数据存储的最小单元，从上图可知，外圈的扇区面积比内圈大，为何存储的数据量相同，这是因为内外圈使用的磁物质密度不同，但现在的硬盘已经采用内外圈同密度物质来存储数据了，以减少类似“大面积小数据”的浪费情况。
(此时的内外磁道的扇区数量将不同，具体细节省略)有了扇区(sector)，有了柱面(cylinder)，有了磁头(head)，显然可以定位数据了，这就是数据定位(寻址)方式之一，CHS(也称3D)，对早期的磁盘(上图所示)非常有效，知道用哪个磁头，读取哪个柱面上的第几扇区就OK了。
硬盘结构原理磁道,扇区和柱面图示/pspio/blog/item/313592607bd09b4feaf8f865.html/blog/185252硬盘工作原理（转）硬盘结构原理磁道,扇区和柱面图示我们知道硬盘中是由一片片的磁盘组成的,大家可能没有打开过硬盘,没见过它具体是什么样.不过这不要紧.我们只要理解了什么是磁道,扇区和柱面就够了.在下图中,我们可以看到一圈圈被分成18(假设)等分的同心圆,这些同心圆就是磁道(见图).不过真打开硬盘你可看不到.它实际上是被磁头磁化的同心圆.如图可以说是被放大了的磁盘片.那么扇区就是每一个磁道中被分成若干等分的区域.相邻磁道是有间隔的,这是因为磁化单元太近会产生干扰.一个小软盘有80个磁道,硬盘嘛要远远大于此值,有成千上万的磁道.每个柱面包括512个字节。
那么什么是柱面呢?看下图,我们假设它只有3片.每一片中的磁道数是相等的.从外圈开始,磁道被分成0磁道,1磁道,2磁道......具有相同磁道编号的同心圆组成柱面,那么这柱面就像一个没了底的铁桶.哈哈,这么一说,你也知道了,柱面数就是磁盘上的磁道数.每个磁面都有自己的磁头.也就是说,磁面数等于磁头数.硬盘的容量=柱面数(CYLINDER)*磁头数(HEAD)*扇区数(SECTOR)*512B.这下你也可以计算硬盘的一些参数了.什么是簇？文件系统是操作系统与驱动器之间的接口，当操作系统请求从硬盘里读取一个文件时，会请求相应的文件系统（FAT 16/32/NTFS）打开文件。
扇区是磁盘最小的物理存储单元，但由于操作系统无法对数目众多的扇区进行寻址，所以操作系统就将相邻的扇区组合在一起，形成一个簇，然后再对簇进行管理。
每个簇可以包括2、4、8、16、32或64个扇区。
显然，簇是操作系统所使用的逻辑概念，而非磁盘的物理特性。
为了更好地管理磁盘空间和更高效地从硬盘读取数据，操作系统规定一个簇中只能放置一个文件的内容，因此文件所占用的空间，只能是簇的整数倍；而如果文件实际大小小于一簇，它也要占一簇的空间。
柱面、簇、扇区、容量之间的大小关系和换算关系是怎样的？
柱面、簇、扇区、容量之间的大小关系和换算关系是怎样的？
硬盘最基本的组成部分是由坚硬金属材料制成的涂以磁性介质的盘片，不同容量硬盘的盘片数不等。
每个盘片有两面，都可记录信息。
盘片被分成许多扇形的区域，每个区域叫一个扇区，每个扇区可存储128×2^N(N＝0.1.2.3)字节信息。
在DOS中，每扇区是128×2^2 = 512字节，盘片表面上以盘片中心为圆心，不同半径的同心圆称为磁道。
硬盘中，不同盘片相同半径的磁道所组成的圆柱称为柱面。
磁道与柱面都是表示不同半径的圆，在许多场合，磁道和柱面可以互换使用。
我们知道，每个磁盘有两个面，每个面都有一个磁头，习惯用磁头号来区分。
扇区，磁道(或柱面)和磁头数构成了硬盘结构的基本参数，帮这些参数可以得到硬盘的容量，基计算公式为：
存储容量 = 磁头数×磁道(柱面数)×每道扇区数×每扇区字节数
要点:
（1）硬盘有数个盘片，每盘片两个面，每个面一个磁头
（2）盘片被划分为多个扇形区域即扇区
（3）同一盘片不同半径的同心圆为磁道
（4）不同盘片相同半径构成的圆柱面即柱面
（5）公式:存储容量= 磁头数×磁道(柱面数)×每道扇区数×每扇区字节数
（6）信息记录可表示为:××磁道(柱面)、××磁头、××扇区。
硬盘基本知识（磁道、扇区、柱面、磁头数、簇、MBR、DBR）2007-11-18 22:20硬盘的DOS管理结构1.磁道，扇区，柱面和磁头数硬盘最基本的组成部分是由坚硬金属材料制成的涂以磁性介质的盘片，不同容量硬盘的盘片数不等。
每个盘片有两面，都可记录信息。
盘片被分成许多扇形的区域，每个区域叫一个扇区，每个扇区可存储128×2的N次方（N＝0.1.2.3）字节信息。
在DOS中每扇区是128×2的2次方＝512字节，盘片表面上以盘片中心为圆心，不同半径的同心圆称为磁道。
硬盘中，不同盘片相同半径的磁道所组成的圆柱称为柱面。
磁道与柱面都是表示不同半径的圆，在许多场合，磁道和柱面可以互换使用，我们知道，每个磁盘有两个面，每个面都有一个磁头，习惯用磁头号来区分。
扇区，磁道（或柱面）和磁头数构成了硬盘结构的基本参数，帮这些参数可以得到硬盘的容量，基计算公式为：存储容量＝磁头数×磁道（柱面）数×每道扇区数×每扇区字节数要点：（1）硬盘有数个盘片，每盘片两个面，每个面一个磁头（2）盘片被划分为多个扇形区域即扇区（3）同一盘片不同半径的同心圆为磁道（4）不同盘片相同半径构成的圆柱面即柱面（5）公式：存储容量＝磁头数×磁道（柱面）数×每道扇区数×每扇区字节数（6）信息记录可表示为：××磁道（柱面），××磁头，××扇区2.簇“簇”是DOS进行分配的最小单位。
当创建一个很小的文件时，如是一个字节，则它在磁盘上并不是只占一个字节的空间，而是占有整个一簇。
DOS视不同的存储介质（如软盘，硬盘），不同容量的硬盘，簇的大小也不一样。
簇的大小可在称为磁盘参数块（BPB）中获取。
簇的概念仅适用于数据区。
本点：（1）“簇”是DOS进行分配的最小单位。
（2）不同的存储介质，不同容量的硬盘，不同的DOS版本，簇的大小也不一样。
（3）簇的概念仅适用于数据区。
3.扇区编号定义：绝对扇区与DOS扇区由前面介绍可知，我们可以用柱面/磁头/扇区来唯一定位磁盘上每一个区域，或是说柱面/磁头/扇区与磁盘上每一个扇区有一一对应关系，通常DOS将“柱面/磁头/扇区”这样表示法称为“绝对扇区”表示法。
但DOS不能直接使用绝对扇区进行磁盘上的信息管理，而是用所谓“相对扇区”或“DOS扇区”。
“相对扇区”只是一个数字，如柱面140，磁头3，扇区4对应的相对扇区号为2757。
该数字与绝对扇区“柱面/磁头/扇区”具有一一对应关系。
当使用相对扇区编号时，DOS 是从柱面0，磁头1，扇区1开始（注：柱面0，磁头0，扇区1没有DOS扇区编号，DOS下不能访问，只能调用BIOS访问），第一个DOS扇区编号为0，该磁道上剩余的扇区编号为1到16（设每磁道17个扇区），然后是磁头号为2，柱面为0的17个扇区，形成的DOS扇区号从17到33。
直到该柱面的所有磁头。
然后再移到柱面1，磁头1，扇区1继续进行DOS扇区的编号，即按扇区号，磁头号，柱面号（磁道号）增长的顺序连续地分配DOS扇区号。
公式：记DH－－第一个DOS扇区的磁头号DC－－第一个DOS扇区的柱面号DS－－第一个DOS扇区的扇区号NS－－每磁道扇区数NH－－磁盘总的磁头数则某扇区（柱面C，磁头H，扇区S）的相对扇区号RS为：RS＝NH×NS×（C－DC）＋NS×（H－DH）＋（S－DS）若已知RS，DC，DH，DS，NS和NH则S＝（RS MOD NS）＋DSH＝（（RS DIV NS）MOD NH）＋DHC＝（（RS DIV NS）DIV NH）＋DC要点：（1）以柱面/磁头/扇区表示的为绝对扇区又称物理磁盘地址（2）单一数字表示的为相对扇区或DOS扇区，又称逻辑扇区号（3）相对扇区与绝对扇区的转换公式4.DOS磁盘区域的划分格式化好的硬盘，整个磁盘按所记录数据的作用不同可分为主引导记录（MBR:Main Boot Record），Dos引导记录（DBR:Dos Boot Record），文件分配表（FAT:File Assign Table），根目录（BD:Boot Directory）和数据区。
前5个重要信息在磁盘的外磁道上，原因是外圈周长总大于内圈周长，也即外圈存储密度要小些，可靠性高些。
要点：（1）整个硬盘可分为MBR，DBR，FAT，BD和数据区。
（2）MBR，DBR，FAT，和BD位于磁盘外道。
5.MBRMBR位于硬盘第一个物理扇区（绝对扇区）柱面0，磁头0，扇区1处。
由于DOS是由柱面0，磁头1，扇区1开始，故MBR不属于DOS扇区，DOS不能直接访问。
MBR中包含硬盘的主引导程序和硬盘分区表。
分区表有4个分区记录区。
记录区就是记录有关分区信息的一张表。
它从主引导记录偏移地址01BEH处连续存放，每个分区记录区占16个字节。
分区表的格式分区表项的偏移意义占用字节数00 引导指示符 1B01 分区引导记录的磁头号 1B02 分区引导记录的扇区和柱面号 2B04 系统指示符 1B05 分区结束磁头号 1B06 分区结束扇区和柱面号 2B08 分区前面的扇区数 4B0C 分区中总的扇区数 4B4个分区中只能有1个活跃分区，即C盘。
标志符是80H在分区表的第一个字节处。
若是00H则表示非活跃分区。
例如：80 01 01 00 0B FE 3F 81 3F 00 00 00 C3 DD 1F 0000 00 01 82 05 FE BF 0C 02 DE 1F 00 0E 90 61 0000 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00要点：（1）MBR位于硬盘第一个物理扇区柱面0，磁头0，扇区1处。
不属于DOS 扇区，（2）主引导记录分为硬盘的主引导程序和硬盘分区表。
6.DBRDBR位于柱面0，磁头1，扇区1，即逻辑扇区0。
DBR分为两部分：DOS引导程序和BPB（BIOS参数块）。
其中DOS引导程序完成DOS系统文件（IO.SYS，MSDOS.SYS）的定位与装载，而BPB用来描述本DOS分区的磁盘信息，BPB位于DBR 偏移0BH处，共13字节。
它包含逻辑格式化时使用的参数，可供DOS计算磁盘上的文件分配表，目录区和数据区的起始地址，BPB之后三个字提供物理格式化（低格）时采用的一些参数。
引导程序或设备驱动程序根据这些信息将磁盘逻辑地址（DOS扇区号）转换成物理地址（绝对扇区号）。
BPB格式序号偏移地址意义1 03H－0AH OEM号2 0BH－0CH 每扇区字节数3 0DH 每簇扇区数4 0EH－0FH 保留扇区数5 10H FAT备份数6 11H－12H 根目录项数7 13H－14H 磁盘总扇区数8 15H 描述介质9 16H－17H 每FAT扇区数10 18H－19H 每磁道扇区数11 1AH－1BH 磁头数12 1CH－1FH 特殊隐含扇区数13 20H－23H 总扇区数14 24H－25H 物理驱动器数15 26H 扩展引导签证16 27H－2AH 卷系列号17 2BH－35H 卷标号18 36H－3DH 文件系统号DOS引导记录公式：文件分配表≡保留扇区数根目录≡保留扇区数＋FAT的个数×每个FAT的扇区数数据区≡根目录逻辑扇区号＋（32×根目录中目录项数＋（每扇区字节数－1））DIV每扇区字节数绝对扇区号≡逻辑扇区号＋隐含扇区数扇区号≡（绝对扇区号MOD每磁道扇区数）＋1磁头号≡（绝对扇区号DIV每磁道扇区数）MOD磁头数磁道号≡（绝对扇区号DIV每磁道扇区数）DIV磁头数要点：（1）DBR位于柱面0，磁头1，扇区1，其逻辑扇区号为0（2）DBR包含DOS引导程序和BPB。
（3）BPB十分重要，由此可算出逻辑地址与物理地址。
7.文件分配表文件分配表是DOS文件组织结构的主要组成部分。
我们知道DOS进行分配的最基本单位是簇。
文件分配表是反映硬盘上所有簇的使用情况，通过查文件分配表可以得知任一簇的使用情况。
DOS在给一个文件分配空间时总先扫描FAT，找到第一个可用簇，将该空间分配给文件，并将该簇的簇号填到目录的相应段内。
即形成了“簇号链”。
FAT就是记录文件簇号的一张表。
FAT的头两个域为保留域，对FAT12来说是3个字节，FAT来说是4个字节。
其中头一个字节是用来描述介质的，其余字节为FFH 。
介质格式与BPB相同。
第一个字节的8位意义：7 6 5 4 3 ２１０└─────-┘ │ │ │┌0非双面置1 │ │ └┤│ │ └1双面│ │┌0不是8扇区│ └┤│ └1是8扇区│┌0不是可换的└┤└1是可换的FAT结构含义FAT12 FAT16 意义000H 0000H 可用FF0H－FF6H FFF0H－FFF6H 保留FF7H FFF7H 坏FF8H－FFFH FFF8H－FFFFH 文件最后一个簇×××H ××××H 文件下一个簇对于FAT16，簇号×2作偏移地址，从FAT中取出一字即为FAT中的域。
逻辑扇区号＝数据区起始逻辑扇区号＋（簇号－2）×每簇扇区数簇号＝（逻辑扇区号－数据区起始逻辑扇区号）DIV每簇扇区数＋2要点：（1）FAT反映硬盘上所有簇的使用情况，它记录了文件在硬盘中具体位置（簇）。
（2）文件第一个簇号（在目录表中）和FAT的该文件的簇号串起来形成文件的“簇号链”，恢复被破坏的文件就是根据这条链。
（3）由簇号可算逻辑扇区号，反之，由逻辑扇区号也可以算出簇号，公式如上。
（4）FAT位于DBR之后，其DOS扇区号从1开始。
8.文件目录文件目录是DOS文件组织结构的又一重要组成部分。
文件目录分为两类：根目录，子目录。
根目录有一个，子目录可以有多个。
子目录下还可以有子目录，从而形成“树状”的文件目录结构。
子目录其实是一种特殊的文件，DOS为目录项分配32字节。
目录项分为三类：文件，子目录（其内容是许多目录项），卷标（只能在根目录，只有一个。
目录项中有文件（或子目录，或卷标）的名字，扩展名，属性，生成或最后修改日期，时间，开始簇号，及文件大小。
目录项的格式字节偏移意义占字节数00H 文件名 8B08H 扩展名 3B0BH 文件属性 1B0CH 保留 10B16H 时间 2B18H 日期 2B1AH 开始簇号 2B1CH 文件长度 4B目录项文件名区域中第一个字节还有特殊的意义：00H代表未使用05H代表实际名为E5HEBH代表此文件已被删除目录项属性区域的这个字节各个位的意义如下：７６５４３２１０未修修子卷系隐只用改改目标统藏读标标录属属属志志性性性注意：WINDOWS的长文件名使用了上表中所说的“保留”这片区域。
