当前位置：文档之家 › 析氢腐蚀和吸氧腐蚀

析氢腐蚀和吸氧腐蚀

  • 格式：pptx
  • 大小：192.59 KB
  • 文档页数：35

下载文档原格式

  / 35

合集下载

析氢腐蚀和吸氧腐蚀

析氢腐蚀和吸氧腐蚀

析氢腐蚀的基本原理
金属发生析氢腐蚀时，阴极上将进行如下 反应：
由反应式可知，其最终产物是氢分子。当 电极电位比氢的平衡电位负时，上式的平 衡就向右移动，发生氢离子放电，溢出氢 气；若电极电位比氢的平衡电位略正时， 平衡将向左移动，氢气转变为氢离子。
发生析H2腐蚀的必要条件: EH>EM
对于
阴极过程由氧的去极化和氢去极化共同组 成。
当i=id时,ηO→∞，极化曲线将有着FSN
走向。但实际上，电位向负方向移动不可能 无限制的继续下去，因为当电位负到一定程 度时，在电极上除了氧的还原外，某种新的 电极过程也可以进行了。
在水溶液中，这一过程通常是析氢反应
的还原过程，该反应的平衡电位比氧还原反 应的平衡电位要负1.23V。在达到氢电极的平 衡电位Ee,H后，氢离子去极化过程就开始与氧 去极化过程加和起来（曲线FSQG）
Had+ H+•H2O+e→H2↑+H2O
④ H2分子聚集成H2泡逸出。 H2的不断逸出，吸收了阴极极化而积累的大量电子，完 成去极化作用。
H+去极化过程的阴极极化曲线
减小析氢腐蚀的途径
析氢腐蚀多数为阴极控制或阴、阳极混合 控制，腐蚀速度主要决定于析氢过电位的 大小。
ηO = ao + bo lg ic
ao：与电极材料、表面状态、溶液组成和温度有关； bo：与电极材料无关。
• 氧离子化过电位越小，氧与电子结合越容易，腐蚀速率越大； 一般金属上氧离子化过电位都较高，多在1V以上。
当电流密度较小时，氧过电位与电流密度呈直线关系
ηO＝ωi = RFi
在一定的阴极电流密度下氧还原反应的实际电位与该溶液中 氧电极的平衡电位间的差值，称为该电流密度下氧离子化过 电位，简称氧过电位，以η 表示。

析氢腐蚀和吸氧腐蚀的例子

析氢腐蚀和吸氧腐蚀的例子

析氢腐蚀和吸氧腐蚀都是金属在潮湿的空气中发生的电化学腐蚀的例子。

析氢腐蚀是指金属在酸性环境中发生的腐蚀，例如铁在酸性溶液中发生的腐蚀。

在这个过程中，铁失去电子形成亚铁离子进入电解质溶液，电子经过一段导体到达碳等不活泼电极，溶液中的氢离子结合电子生成氢气。

吸氧腐蚀是指金属在溶有一定量氧气的中性或弱酸性溶液中发生的腐蚀，例如钢铁在潮湿空气中的腐蚀。

在这个过程中，铁失去电子形成亚铁离子进入电解质溶液，电子经过一段导体到达碳等不活泼电极，溶液中的氧离子结合电子生成氧气。

通过观察虚拟仿真电化学装置可以观察到这两个过程的电子的得失及流动过程。

同时可以通过生活中的一些例子理解这两种腐蚀。

比如析氢腐蚀的一个例子是在氢脆化处理的铝制容器中放置硫酸，因为容器壁的铝能够与稀硫酸反应产生氢气，而氢气的存在会导致容器壁的铝发生析氢腐蚀。

而吸氧腐蚀的一个例子是钢铁生锈的过程，因为钢铁表面吸附的水膜酸性很弱或呈中性，但溶有一定量的氧气，此时就会发生吸氧腐蚀，生活中的钢铁腐蚀主要是发生的吸氧腐蚀。

吸氧腐蚀和析氢腐蚀方程式

吸氧腐蚀和析氢腐蚀方程式

吸氧腐蚀和析氢腐蚀方程式

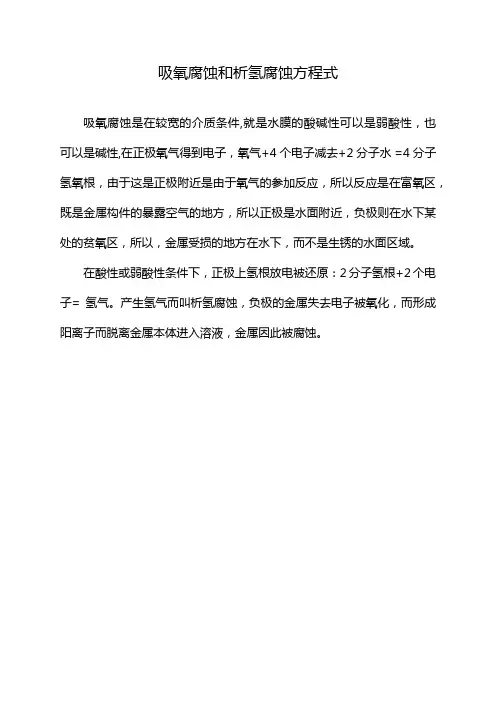

吸氧腐蚀是在较宽的介质条件,就是水膜的酸碱性可以是弱酸性，也可以是碱性,在正极氧气得到电子，氧气+4个电子减去+2分子水 =4分子氢氧根，由于这是正极附近是由于氧气的参加反应，所以反应是在富氧区，既是金属构件的暴露空气的地方，所以正极是水面附近，负极则在水下某处的贫氧区，所以，金属受损的地方在水下，而不是生锈的水面区域。

在酸性或弱酸性条件下，正极上氢根放电被还原：2分子氢根+2个电子= 氢气。

产生氢气而叫析氢腐蚀，负极的金属失去电子被氧化，而形成阳离子而脱离金属本体进入溶液，金属因此被腐蚀。

析氢腐蚀和吸氧腐蚀的电极反应式

析氢腐蚀和吸氧腐蚀的电极反应式

析氢腐蚀和吸氧腐蚀的电极反应式

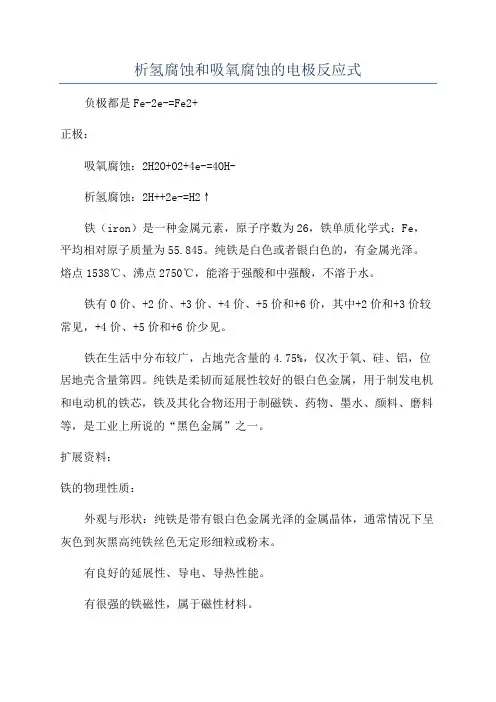

负极都是Fe-2e-=Fe2+
正极：
吸氧腐蚀：2H2O+O2+4e-=4OH-
析氢腐蚀：2H++2e-=H2↑
铁（iron）是一种金属元素，原子序数为26，铁单质化学式：Fe，平均相对原子质量为55.845。

纯铁是白色或者银白色的，有金属光泽。

熔点1538℃、沸点2750℃，能溶于强酸和中强酸，不溶于水。

铁有0价、+2价、+3价、+4价、+5价和+6价，其中+2价和+3价较常见，+4价、+5价和+6价少见。

铁在生活中分布较广，占地壳含量的4.75%，仅次于氧、硅、铝，位居地壳含量第四。

纯铁是柔韧而延展性较好的银白色金属，用于制发电机和电动机的铁芯，铁及其化合物还用于制磁铁、药物、墨水、颜料、磨料等，是工业上所说的“黑色金属”之一。

扩展资料：
铁的物理性质：
外观与形状：纯铁是带有银白色金属光泽的金属晶体，通常情况下呈灰色到灰黑高纯铁丝色无定形细粒或粉末。

有良好的延展性、导电、导热性能。

有很强的铁磁性，属于磁性材料。

密度 : 7.874 g/cm3
比热容：460J/(kg·℃)。

声音在铁中的传播速率：5120m/s。

纯铁质地软，不过如果是铁与其他金属的合金或者是掺有杂质的铁，通常情况下熔点降低，硬度增大。

晶体结构：面心立方和体心立方。

析氢腐蚀与吸氧腐蚀

析氢腐蚀与吸氧腐蚀

扩散控制的腐蚀过程中，由于 腐蚀速度只决定于氧的扩散速 度，因而在一定范围内，腐蚀 电流将不受阳极极化曲线的斜 率和起始电位的影响。如图4-9 中A、B、C三种合金的阳极极 化曲线不同，但腐蚀电流都一 样。也就是说，这种情况下腐 蚀速度与金属本身的性质无关。 例如，钢铁在海水中的腐蚀， 普通碳钢和低合金钢的腐蚀速 度没有明显区别。
，氧还原反应中的电子数n =4，代入式(4-12)可得氧的极限扩
散电流约：iL= 4×96500×10-9×0.3/10-4=1.16A／m2。
腐蚀速度约为lmm／a也就是说，这种条件 下，不管腐蚀电池的电动势大小如何，腐 蚀速度被氧的阴极扩散速度限制在lmm／a 以内。
但是，如果搅拌溶液，或者在流动的溶液 中，特别是海水飞溅区的腐蚀，由于氧的 扩散速度大大加快，金属的腐蚀速度可能 由氧的阴极还原反应即氧的离子化反应速 度控制。
若含S的钢中加入Cu或Mn，其作用有二，一 是其本身是阴极，可加速Fe的溶解；另一方面 却可抵消S的有害作用。因为溶解的Cu+又沉 积在Fe表面，与吸附的S2-离子形成Cu2S，在 酸中不溶(溶度积为10-48)。因此可消除S2-对电 化学反应的催化作用。加入Mn也可抵消S的有 害作用，因为一方面可形成低电导的MnS；另 一方面减少了铁中的S含量，而且MnS比FeS 更易溶于酸中。
（2） 加入氢过电位大的成分，如Hg、Zn、Pb等。 （3） 加入缓蚀剂，增大析氢过电位。如酸洗缓蚀剂若丁，
有效成分为二邻甲苯硫脲。
（4） 降低活性阴离子成分，如Cl-、S2-等。
7.2 吸氧腐蚀
7.2.1 吸氧腐蚀的必要条件 以氧的还原反应为阴极过程的腐蚀，称为
氧还原腐蚀或吸氧腐蚀。发生吸氧腐蚀的 必要条件是金属的电位比氧还原反应的电 位低： EM < (4-8) 在中性和碱性溶液中氧还原反应为： O2+2H2O+4e 4OH－

第 4 章 析氢腐蚀与吸氧

第 4 章 析氢腐蚀与吸氧

4.2 吸氧腐蚀
二. 氧的阴极还原过程及过电势
氧从空气中进入溶液并迁移到阴极表面发生还原反应，包括 个过程 氧从空气中进入溶液并迁移到阴极表面发生还原反应，包括4个过程 阴极极化曲线的三个区域： 阴极极化曲线的三个区域： 1. 当阴极电流密度较小，且供氧充分时，阴极极化过程的速度决定氧的离子化反应 当阴极电流密度较小，且供氧充分时， 2. 阴极电流密度增大，出现了浓差极化 阴极电流密度增大， 3. 当阴极反应速度＝极限扩散电流密度时，出现新的阴极极化 当阴极反应速度＝极限扩散电流密度时，
3. 当V输＝V反时，吸氧腐蚀同时受电化学极化和扩散浓差极化控制。 反时，吸氧腐蚀同时受电化学极 吸氧腐蚀的过程及特点 1. 如腐蚀金属在溶液中的电势较高，腐蚀过程中氧的传递速度大，金 如腐蚀金属在溶液中的电势较高，腐蚀过程中氧的传递速度大， 属腐蚀速度主要由氧在电极上的放电速度决定； 属腐蚀速度主要由氧在电极上的放电速度决定；阳极极化曲线与阴 极极化曲线相交于氧还原反应的活化区。 极极化曲线相交于氧还原反应的活化区。 2. 如腐蚀金属在溶液中的电势很低，腐蚀过程中氧的传递速度太小， 如腐蚀金属在溶液中的电势很低，腐蚀过程中氧的传递速度太小， 阴极过程将由氧去极化和氢离子去极化两个反应共同组成； 阴极过程将由氧去极化和氢离子去极化两个反应共同组成；此时腐 蚀电流大于氧的极限扩散电流 3. 如腐蚀金属在溶液中的电势较低，且处于活性溶解状态，而氧的传 如腐蚀金属在溶液中的电势较低，且处于活性溶解状态， 输速度又有限，则金属腐蚀速度将由氧的极限扩散电流密度决定。 输速度又有限，则金属腐蚀速度将由氧的极限扩散电流密度决定。 阳极极化曲线与阴极极化曲线相交于氧的扩散控制区。 阳极极化曲线与阴极极化曲线相交于氧的扩散控制区。
1. 当V输》V反时，阴极去极化反应是控制因素，即有充足的氧化剂到达阴极。 阴极去极化反应是控制因素，即有充足的氧化剂到达阴极。 2. 当V输《V反时，氧向阴极表面的输送是控制步骤。 氧向阴极表面的输送是控制步骤。 空气中的氧输送到被腐蚀件的阴极表面上，要经历一个复杂的过程。 空气中的氧输送到被腐蚀件的阴极表面上，要经历一个复杂的过程。

[物理]第四章析氢腐蚀与吸氧腐蚀

[物理]第四章析氢腐蚀与吸氧腐蚀
★化当，氧那的么极腐限蚀扩速散度电又流会密减度小id增。大到能使金属钝
★和析氢腐蚀一样，对吸氧腐蚀影响因素的讨论 也只局限在电极反应，而没有涉及腐蚀过程的 产物。如金属氧化物、氢氧化物或更复杂化合 物(如铁锈)。它们在金属表面形成膜，必然对 腐蚀过程造成重大影响。
4、影响吸氧腐蚀的因素
★氧极限扩散电流密度id为：
3、吸氧腐蚀的控制过程及特点
1）如果腐蚀金属在溶液中的电位较正，腐蚀过程 中氧的传递速度又很大，则金属腐蚀速度主要由 氧在电极上的放电速度（吸氧阴极反应速度）决 定，属于活化极化控制。
2）如果腐蚀金属在溶液中的电位非常负，如Zn、 Mn等，阴极过程将由氧去极化（吸氧反应）和 氢离子去极化（析氢反应）两个反应共同组成。
几种钢的氧扩散控制腐蚀速度
钢
的
腐
热处理的影响
蚀
0.39
冷拉,500oC退火
0.39
900oC正火20分
0.39
850oC淬火
各试样在300oC~800oC回火
2Had H2
3）H2分子聚集形成气泡离开电极表面。
由于反应途径和控制步骤不同，其反应动力 学机制就会不同。
如果某一步骤进行得较缓慢，就会使整个氢 去极化反应受到阻滞，由阳极来的电子就会在阴 极积累，使阴极电位向负方向移动，产生一定的 析氢过电位H。
研究表明，第一步是整个电极反应最慢的步 骤。
4、析氢腐蚀的阴极H+ 还原反应的动力学特征
5、析氢腐蚀的影响因素
★溶液方面
1）pH值 溶液pH值对析氢腐蚀速度影响很大，随pH值下降，
腐蚀速度迅速增大。 pH值下降造成两方面的影响。一 方面pH值下降使析氢反应平衡电位Eec正移，腐蚀倾向 增大；另一方面pH值下降又使阴极极化过电位减小， 同样使腐蚀速率增大。

析氢腐蚀和吸氧腐蚀

析氢腐蚀和吸氧腐蚀

氧的浓度对扩散控制的腐蚀过程影响示意图
金属腐蚀与防护（2009-2010学年) 41
化工与生物技术学院
2、溶液流速的影响 在氧浓度一定的条件下，极限扩散电流密度与扩散层厚度成 反比。溶液流速越大，扩散层厚度越小，氧的极限扩散电流 密度就越大，腐蚀速度也就越大。
金属腐蚀与防护（2009-2010学年)
金属腐蚀与防护（2009-2010学年) 10
化工与生物技术学院
在碱性溶液中，在电极上还原的不是氢离子，而是水分子， 析氢的阴极过程按下列步骤进行： 1.水分子到达电极与氢氧离子离开电极 2.水分子电离及氢离子还原生成吸附在电极表面的氢原子 H2O →H++OHH+ +M(e)→MH
3.吸附氢原子的复合脱附 MH + MH→H2+2M 或电化学脱附 MH + H+ +M(e)→H2↑+2M 4、氢分子形成气泡析出
金属腐蚀与防护（2009-2010学年)
22
化工与生物技术学院
铝、不锈钢等有钝化膜的金属在稀酸中的腐蚀属阳极控制。 因金属离子进入溶液，要穿透钝化膜不容易，故有很高的阳 极极化，阳极过程阻力大，为阳极控制。 阳极控制下，使icorr↓的Ecorr变负。 溶液中有O2时，钝化膜易被修复，icorr↓。 溶液中有Cl-时，钝化膜被破坏，icorr↑。
其腐蚀电流增大到腐蚀金属的致钝电流而使金属由活
性溶解状态转为钝化状态时，则金属的腐蚀速度将要 显著降低。由此可见，溶解氧对金属腐蚀往往有着相 反的双重影响。
金属腐蚀与防护（2009-2010学年) 40
化工与生物技术学院
图表明了氧浓度增加电流密度也要相应增大，腐蚀电位将移 向正方，腐蚀速度将增大。

析氢腐蚀和吸氧腐蚀的区别

析氢腐蚀和吸氧腐蚀的区别

析氢腐蚀和吸氧腐蚀的区别
1.性质不同。

析氢腐蚀：金属在酸性溶液中发生电化学腐蚀时会释放出氢气。

吸氧腐蚀：金属在空气中最常见的腐蚀形式，可在酸性、碱性和中性条件下发生。

2.发生机理不同。

析氢腐蚀：钢铁产品中通常含有碳。

在潮湿的空气中，水蒸气会被吸收在钢表面形成一层薄薄的水膜。

当二氧化碳溶解在水膜中时，它变成电解质溶液，增加水中的氢离子。

它是以铁为负极，碳为正极，酸性水膜为电解质溶液的众多小型原电池。

在高中化学中属于电化学腐蚀。

吸氧腐蚀：由于金属表面潮湿，后通过原电池原理发生作用，金属（如钢）被空气中的氧气腐蚀，导致生锈。

在这个过程中，由于需要消耗氧气，故名为：吸氧腐蚀或者耗氧腐蚀。

析氢腐蚀和吸氧腐蚀

析氢腐蚀和吸氧腐蚀

(3) 腐蚀电位位于阴极极化曲线的析氢反应 平衡电位以下，在自然腐蚀状态，阴极反 应包括O2还原反应和H+还原反应。如Mg在 中性溶液中的腐蚀。
• 氧扩散控制吸氧腐蚀的特征
在自然腐蚀状态，阴极反应速度，因而 金属腐蚀电流密度等于O2的极限扩散电 流密度id
icor ic Ecor id
特征：
（2） 阳极极化控制
当ia0 << ic0，才会出现阳极极化控制。因为除Pt、 Pd等低氢过电位金属外，在常见的工程金属材料 表面上析氢反应的交换电流密度都不很大，故这 种类型的析氢腐蚀不可能发生在活化极化控制的 腐蚀体系，只有当金属在酸溶液中能部分钝化， 造成阳极反应阻力大大增加，才能形成这种控制 类型。比如铝和不锈钢在稀硫酸中发生析氢腐蚀 就是这种情况。显然，这种类型的析氢腐蚀的阳 极反应不再受活化极化控制。
• 析氢腐蚀的典型例子—Fe在酸中的腐蚀
（1）在pH < 3的酸溶液中，阴极反应受活化极化 控制。
（2）在弱氧化性和非氧化性酸溶液中，在反应速 度不是很大时，阳极反应亦受活化极化控制。
（3）在大多数情况下，Fe在酸溶液中的腐蚀形态 是均匀腐蚀。
所以，Fe在酸溶液中的腐蚀可以当作均相腐蚀电 极处理，作为活化极化控制腐蚀体系的典型例子。
温度：摄氏度 铁在盐酸巾的腐蚀速度与温度的关系
腐蚀影响因素
（2）溶液中的其他组分
（3）温度 温度升高，腐蚀速度迅速增大，因为温度升高时 阳极反应和阴极反应速度都加快了。 金属 方面 （1）金属材料种类和杂质 金属材料种类和所含杂质的影响既涉及阴极反应 又涉及阳极反应这一影响，混合控制腐蚀体系比 阴极极化控制腐蚀体系明显。 (2) 阴极区面积 (3) 金属表面的状态

铁的吸氧腐蚀和析氢腐蚀方程式

铁的吸氧腐蚀和析氢腐蚀方程式

铁的腐蚀是一个常见的化学现象，其中最常见的两种腐蚀类型是吸氧腐蚀和析氢腐蚀。

这两种腐蚀类型都涉及到铁与周围环境的化学反应，但反应条件和产物有所不同。

首先，我们来看析氢腐蚀。

析氢腐蚀主要发生在强酸性环境中，此时铁会与氢离子发生反应，生成氢气和亚铁离子。

具体的化学方程式为：
extFe+2extH+→extFe2++extH2
这个反应是一个典型的置换反应，其中铁被氧化成亚铁离子，而氢离子被还原成氢气。

由于这个反应会释放出氢气，所以被称为析氢腐蚀。

接下来，我们来看吸氧腐蚀。

吸氧腐蚀主要发生在弱酸性、中性或碱性环境中，此时铁会与水和氧气发生反应，生成氢氧化亚铁和氢氧根离子。

具体的化学方程式为：
4extFe+3extO2+6extH2extO→4extFe(OH)2
这个反应是一个氧化还原反应，其中铁被氧化成亚铁离子，而氧气被还原成氢氧根离子。

由于这个反应需要吸收氧气，所以被称为吸氧腐蚀。

值得注意的是，氢氧化亚铁并不稳定，它会进一步与水和氧气反应生成氢氧化铁，这也是铁锈的主要成分。

总的来说，铁的吸氧腐蚀和析氢腐蚀都是铁与周围环境发生的化学反应，但反应条件和产物有所不同。

析氢腐蚀主要发生在强酸性环境中，生成氢气和亚铁离子；而吸氧腐蚀主要发生在弱酸性、中性或碱性环境中，生成氢氧化亚铁和氢氧根离子。

这两种腐蚀类型都会导致铁的损坏和失效，因此需要采取适当的措施来防止铁的腐蚀。

材料腐蚀与防护-第五章-析氢腐蚀和吸氧腐蚀.

材料腐蚀与防护-第五章-析氢腐蚀和吸氧腐蚀.

氧去极化的阴极极化曲线： 由于氧去极化的阴极过程与氧向金属表面输送过程及 氧的离子化反应有关．所以氧去极化的阴极极化曲线比较 复杂。 分为四个部分： (1)阴极过程由氧离子化反应控制，即反应速度＜ ＜传输速度。 (2) 阴极过程由氧的扩散过程控制，即传输速度＜ ＜反应速度。 随着电流密度的不断增大，氧扩散过程缓慢引起浓差 极化。 (3)阴极过程由氧的离子化反应与氧的扩散过程混 合控制，即传输速度=反应速度。 (4)阴极过程由氧去极化及氢去极化共同控制。
析氢腐蚀的特征： 1.阴极反应浓度极化较小，一般可以忽略，原因： • （1）去极化剂是带电的半径很小的氢离子，在 溶液中有较大的迁移和扩散能力； • （2）去极化浓度较大，在酸性溶液中是氢离子， 在中性和碱性溶液中是水分子；H2O+e—H+OH• （3）氢气泡的搅拌作用； 2.与PH值关系较大。 3.与金属材料的本质和表面状态有关。 4.与阴极面积有关。 5.与温度有关。
影响氧去极化腐蚀的因素： （1）氧的浓度： 极限扩散电流密度随溶解氧的浓度增加 而增加，氧去极化腐蚀速度随着氧的浓度增加而增加。 （2）流动速度： 在氧浓度一定的情况下，极限扩散电流 密度与扩散层厚度呈成反比。溶液流速增加使扩散层 厚度减小，腐蚀速度增加。腐蚀速度随溶液流速的增 加而增加。 （3）温度：通常溶液温度升高有利于提高界面反应速度。 因此，在一定的温度范围内腐蚀速度将随温度升高而 加速。 （4）盐浓度：随着盐浓度增加，溶液的电导率增大，腐 蚀速度明显加快。
5.2 吸氧腐蚀 当电解质溶液中有氧存在时，在阴极上发生氧去极化反应， 在中பைடு நூலகம்或碱性溶液中： 在酸性溶液中：
由此引起阳极金属不断溶解的现象称作氧去极化腐蚀。
许多金属及其合金在中性或碱性溶液中，在潮湿大气、 海水、土壤中都可能发生氧去极化腐蚀，甚至在流动的弱 酸性溶液中也会发生氧去极化反应。因此，与析氢腐蚀比 较，氧去极化腐蚀更为普遍和重要。

金属腐蚀与防护概论 第四章 析氢腐蚀与吸氧腐蚀

金属腐蚀与防护概论 第四章 析氢腐蚀与吸氧腐蚀
5 控制氢去极化腐蚀的措施 ➢ 金属材料的种类 ➢ 表面状态，粗糙表面更易发生析氢反应。 ➢ 溶液的pH值和溶液的成分（特别是表面活性物质及氧化剂的含量）以及 温度等。 ➢ 金属材料的纯度。通常情况下，杂质会导致金属材料的析氢超电压降低， 因此提高材料的纯度可以控制金属的析氢腐蚀。但是，在金属材料中加 入超电压大的组分，可以提高材料的析氢超电压。
蚀生成金属离子的电极电位显著降低，此时也将发生析氢腐蚀。
第四章 析氢腐蚀与吸氧腐蚀
3 析氢反应的步骤与机理
第四章 析氢腐蚀与吸氧腐蚀
4 氢去极化的阴极极化曲线
氢去极化反应在一般情况下都是电化学步骤所控制
不同的金属电极上，氢的去极化 曲线不同
许多金属电极上的析氢反应 的控制步骤是电化学反应
第四章 析氢腐蚀与吸氧腐蚀
4.2 吸氧腐蚀
溶液中的中性氧分子（O2）在阴极上进行还原反应引起的电化学腐蚀 吸氧腐蚀往往比析氢腐蚀普遍和更加容易发生
1 吸氧腐蚀体系
➢ 发生析氢腐蚀的体系基本都能发生吸氧腐蚀。 ➢ 一些具有较高电位的正电性金属（如Cu）在含溶解氧的酸性和中性溶液中都能
发生吸氧腐蚀。
1 吸氧反应的步骤与机理
第四章 析氢腐蚀与吸氧腐蚀
➢ 阴极上氢气泡的产生对电极附近溶液的搅拌作用可以使扩散层厚度减小，因此，H+ 还原反应的极限扩散电流密度比较大。同时，由于H+带电，除扩散外，其电迁移过 程一般不可忽视，H+还原的浓差极化可以忽略，主要以活化极化控制为主。
第四章 析氢腐蚀与吸氧腐蚀
（2） 铁在酸溶液中的腐蚀动力学
第四章 析氢腐蚀与吸氧腐蚀
第四章 析氢腐蚀与吸氧腐蚀
4.1 析氢腐蚀 4.2 吸氧腐蚀
ห้องสมุดไป่ตู้

第三章2析氢腐蚀和吸氧腐蚀

第三章2析氢腐蚀和吸氧腐蚀
8
四、氢去极化腐蚀概况
• 一般来说，电势较负金属在氧化性较弱的 酸和非氧化性酸中以及电极电位很负的金 属（如Mg）在中性或碱性溶液中的腐蚀都 属于氢去极化的腐蚀。 • 当金属中含有电位比金属电位更正的杂质 时，如果杂质上的氢过电位低，则阴极反 应过程将主要发生在杂质表面上进行，杂 质就成为阴极区。此时，杂质的氢过电位 的高低对基体金属的腐蚀有很大影响。
返回
7
析氢腐蚀的特征
• （1）浓度极化小，原因： • a. 去极化剂是带电的，半径很小的氢离子，在溶 液中有较大的迁移速度和扩散速度； • b. 去极化剂的浓度大； • C. 还原产物氢分子以气泡形式离开电极而析出， 使金属表面附近的溶液得到了较充分的搅拌作用。 • （2）与溶液的pH值关系很大。 • （3）与金属材料本身的性质和表面状态有关。 • （4）与阴极面积有关。 • （5）与温度有关。
过对 程于 是铝 属、 于不 阳锈 极钢 控等 制易 的钝 过化 程金 。属 ， 腐 蚀
15
五、减小析氢腐蚀的途径
阴极控制：
1. 减少或消除金属中的有害杂质，特别是析氢
过电位小的阴极性杂质；
2. 加入氢过电位高的成分，如Hg、Zn、Pb等；
3. 加入缓蚀剂增大析氢过电位，如若丁等；
4. 降低活性阴离子成分如Cl-、S2-等的浓度。
1
3.6.1 析氢腐蚀
一、析氢腐蚀定义：
由氢离子作为去极剂的阴极过程，在其还原析 氢气的同时，消耗金属中的电子，导致腐蚀的发 生 。亦称为氢去极化腐蚀。
发生析氢腐蚀的必要条件：
腐蚀电池中的阳极金属氧化电位a必须低于氢 的析出电位 H+/H2，即a＜ H+/H2。
2
3
二、析氢腐蚀步骤

腐蚀与防护 第6讲 析氢和吸氧

腐蚀与防护 第6讲 析氢和吸氧

4. 影响ηH的因素
（3）溶液组成及温度 ） 溶液中存在正电性离子（将在电极表面还 原析出）
Pt, AsCl 缓蚀措施： 缓蚀措施：控制溶液组分
4. 影响ηH的因素－溶液组成及温度
溶液中存在正电性离子 溶液中含有表面活性物质（吸附在金属表面， 阻碍析氢，ηH增大。作缓蚀剂） η 溶液pH值对ηH的影响 酸性介质pH↑→ηH↑，碱性pH↑→ηH↓ 溶液温度 T↑→ηH↓
钝化效果
腐蚀速率一般将减小10 腐蚀速率一般将减小 4-106倍 电极电位正移 0.5-2.0 V
二、钝化途径
化学钝化 电化学钝化
谁能钝化？什么能使之钝化？ 谁能钝化？什么能使之钝化？
钝化介质的因素
活性离子对钝化膜的破坏作用
用电化学方法评价钝化金属的点蚀抗力
三、钝化理论
谢谢大家 敬请批评指正！
讨论
电化学控制 氧的扩散控制区 混合控制区
5. 吸氧腐蚀的影响因素
根据公式：iL=nFDC/δ 溶解氧浓度C的影响 溶液流速或机械搅拌作用（影响δ） 溶液浓度的影响（影响溶液导电性和氧溶 解度） 溶液温度的影响（敞口、密封不同化现象
钝化定义
金属由于表面生成致密钝化膜，阻碍金 属氧化产生阳极极化的现象。
二、吸氧腐蚀 1. 概念 又叫氧去极化腐蚀,以氧还原反 应为阴极过程的腐蚀.
二、吸氧腐蚀 2. 发生条件
阳极金属电位<氧电极的平衡电位 为何是必要条件？ 为何是必要条件？
（负电性很强的金属发生析氢腐蚀）
3. 阴极反应过程
氧通过空气／溶液界面进入溶液； ⑴ 氧通过空气／溶液界面进入溶液； 在溶液对流作用下，氧迁移到阴极表面附近； ⑵ 在溶液对流作用下，氧迁移到阴极表面附近； 在扩散层范围内， ⑶ 在扩散层范围内，氧在浓度梯度的作用下扩散 到阴极表面； 到阴极表面； 在阴极表面氧分子发生还原反应， ⑷ 在阴极表面氧分子发生还原反应，也叫氧的离 子化反应。 子化反应。 控制步骤多是第3 控制步骤多是第3步。 只有在加强搅拌或流动的腐蚀介质中， 只有在加强搅拌或流动的腐蚀介质中，④才可成 为控制步骤。 为控制步骤。

【知识解析】析氢腐蚀和吸氧腐蚀的比较-完整版课件

【知识解析】析氢腐蚀和吸氧腐蚀的比较-完整版课件
吸氧腐蚀比析氢腐蚀更普遍
典例详析
例3－10（2020浙江浙东北联盟期中） 利用如图所示装置进行实验，开始时，a、b管中液面相平，密封好，放置一段时间 。下列说法不正确的是（C ） A．a管内发生吸氧腐蚀，b管内发生析氢腐蚀 B．一段时间后，a管内液面高于b管内液面 C．a管内溶液的pH增大，b管内溶液的pH减小 D．a、b管内具有的相同的电极反应式为Fe－2e－ === Fe2＋
Fe失去电子成为Fe2＋进入溶
Fe失去电子成为Fe2＋进入溶液，Fe失
液，Fe失去的电子流入C极，
去的电子流入C极，H＋移向C极，与C
极上的电子结合成H2从溶液中析出
O2在C极上获得电子成为OH －进入溶液
其他反应及产物 普遍性
Fe2＋＋2OH===Fe（OH）2↓ 4Fe（OH）2＋O2＋2H2O===4Fe（OH）3 2Fe（OH）3===Fe2O3·xH2O＋（3－x）H2O
再见
典例详析
解析：U形管左侧是中性溶液，生铁丝发生吸氧腐蚀，右侧是酸性溶液，生铁丝发 生析氢腐蚀，故A正确。U形管左侧发生吸氧腐蚀，导致a管内气体压强减小，U形管 右侧发生析氢腐蚀，生成氢气，导致b管内气体压强增大，一段时间后，a管内液面 高于b管内液面，故B正确。a管内铁失电子生成亚铁离子，氧气得电子和水反应生成 氢氧根离子，a管内总反应为2Fe＋O2＋2H2O === 2Fe（OH）2，反应过程中消耗水 ，但因电解质溶液呈中性，所以a管内溶液的pH不变；b管内发生析氢腐蚀，消耗H＋ ，溶液的pH增大，故C错误。a、b管内构成的原电池中，铁都作负极，具有相同的 电极反应式：Fe－2e－ === Fe2＋，故D正确。
析氢腐蚀和吸氧腐蚀的比较
类型 形成条件 电解质溶液 负极反应 正极反应

析氢腐蚀与吸氧腐蚀

析氢腐蚀与吸氧腐蚀

3．溶液中中性分子的还原反应 如：
吸氧反应
O2 +H2O+4e 4OH
氯的还原反应
Cl2 2e 2Cl
2
4．不溶性化合物的还原反应 如：
Fe(OH)3 +e Fe(OH)2 OH
或
Fe3O4 H2O 2e FeO 2OH
5．有机化合物的还原反应 如：
RO 4e 4H RH2 H2O
密度 iH0 不同；有的则是因析
氢反应机理不同引起的。而bH 的值则大致相同。
7
不同金属上析氢反应的交换电流密度
根据aH值的大小可将常用电极材料大致分为三类： 1）氢在其上析出具有高过电位的金属(aH≈1.0~1.6V)，如Pb,Hg,Cd,Zn,Sn等。 2）氢在其上析出具有中过电位的金属(aH≈0.5~1.0V)，如Fe,Co,Ni,Cu等。 3）氢在其上析出具有低过电位的金属(aH≈0.1~0.5V)，如Pt,Pd,W等。
，当溶液PH=7，25℃时
pO2 p
0.21
在酸性溶液中，如果发生氧的还原，其反应为
16
其平衡电位为：
若pH=6，则 EO2，H /H2O 0.865V 。不难看出，由于溶氧的中，碱性及酸性 环境中的氧电位比氢电位还高，又由于中，碱性环境占据了腐蚀环境的绝 大部分，所以以析氢腐蚀相比，溶氧腐蚀具更重要的意义。
铁和碳钢的析氢腐蚀（混合控制）
13
五、减小析氢腐蚀的途径 金属的析氢腐蚀通常为阴极控制或阴、阳极混合控制，腐蚀速度主要取决 于析氢过电位的大小。析氢过电位大则析氢腐蚀速度就小。因此，为了减 小或防止析氢腐蚀，通常可采用如下的方法：
（1）改变金属材料的成分，加人析氢过电位高的成分，如在钢中加锌等。 （2）减小或清除金属中的有害杂质，特别是析氢过电位小的杂质。 （3）对金属所处的环境添加缓蚀剂。 （4）降低活性阳离子成分如 Cl 、S2 等。 （5）设法减小阴极面积。

析氢腐蚀与吸氧腐蚀

析氢腐蚀与吸氧腐蚀

2.4.2 析氢电位
析氢电位等于情的平衡电位与析氢过电位之差。
析氢过电位 ɧH与氢离子的阴极 去极化的过程，电极的材 料和溶液 组成等因素有关
2.4.3 析氢腐蚀的控制过程
1. ★阴极控制：腐蚀速度主要取决于析氢过电位的大小。 例如：锌在酸中的溶解就是阴极控制下的析氢腐蚀。 2. ★阳极控制：阳极控制的析氢腐蚀主要是铝、不锈钢等钝化金属在稀 酸中的腐蚀。 3. ★混合控制 ：阴、阳极极化大致相同。 例如：铁和钢在酸性溶液中的 析氢腐蚀中为阴、阳极混合控 制。
2.4.2.1 吸氧腐蚀的必要条件
吸氧腐蚀：以氧还原反应为阴极过程的金属腐蚀。
必要条件：金属的电位金属的电位比氧还原反应的电位负
2.4.2.2 氧的阴极还原过程及其过电位
★在中性和碱性溶液中氧分子的还原反应为: O2＋2H2O＋4e 4OH－ ★在酸性溶液中氧分子的还原反应为: O2＋4H+＋4e 2H2O ★在温度25℃, 氧压强po2=1atm条件下,以上两反应 的平衡电位均为 EO2=1.229-0.059pH ★整个吸氧的阴极过程可分为以下几个分步骤： 1）氧向电极表面输送； 2）氧吸附在电极表面上； 3）氧离子化。
2.4.2.3 吸氧腐蚀的控制过程及特点
1）如果腐蚀金属在溶液中的电位较正，腐蚀过程 中氧的传递速度又很大，则金属腐蚀速 度主要由氧在电极上的放电速度（吸氧阴极反应速度)决定，属于活化极化控制。
2）如果腐蚀金属在溶液中的电位非常负，如Zn、 Mn等，阴极过程将由氧去极化（吸氧反 应）和 氢离子去极化（析氢反应）两个反应共同组成。 3）如果腐蚀金属在溶液中的电位较负，如碳钢,处于活性溶解状态而氧的传输速度又有限 ，则金 属腐蚀速度受浓度极化控制，由氧的极限扩散电流密度决定。腐蚀？ 2、析氢腐蚀和吸氧腐蚀的必要条件分别是什么？ 3、析氢腐蚀和吸氧腐蚀的影响因素有哪些？ 4、析氢腐蚀和吸氧腐蚀的过程是否可控？控制方式有哪些？
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

0.110 0.113 0.12 0.118 0.115 0.116 0.125 0.110 0.130 0.13
6.6x10-15 3.0x10-13 2.2x10-12 3.1x10-11 1.1x10-7 6x10-9 2.5x10-6 1.5x10-6 8x10-5 0.17
腐 蚀 动力学
腐 蚀 动力 学
Pb Hg Cd Zn Cu Ag Fe Ni Pd 光亮Pt
1N H2SO4 1N H2SO4 1.3N H2SO4 1N H2SO4 2N H2SO4 1N Hcl
1N Hcl 0.11N NaoH 1.1N KoH
1N Hcl
-1.56 -1.415 -1.4 -1.24 -0.80 -0.95 -0.70 -0.64 -0.53 -0.10
2x10-5
• 氢离子还原反应的历程
• 氢原子在金属中的扩散
吸附在金属表面的氢原子能够渗入金属并在金属 内扩散，就有可能造成氢鼓泡，氢脆等损害，金 属表面吸附氢原子浓度愈大，则渗入金属的氢原 子愈多，氢损害的危害性愈大。因此，凡是在金 属表面发生析氢反应的场合，如金属在酸性溶液 中发生析氢腐蚀，金属的酸洗除锈，电镀，阴极 保护，都应当注意是否会造成氢损伤问题。 • 阳极过程
流
Ni
1/2Ni2++e=1/2Ni 2.0NNiSO4
2x10-9
密 度
Fe
1/2Fe2+e=1/2Fe 2.0NFeSO4
10-8
室
Co
1/2Co2+e=1/2Co 2.0NCocl2
8x10-7
温
Cu
1/2Cu2++e=1/2Cu 2.0NCuSO4
2x10-5
()
Zn
1/2Zn2+e=1/2Zu 2.0NZuSO4
• 析氢腐蚀的三种控制类型
（1）阴极极化控制
如Zn在稀酸溶液中的腐蚀。因为Zn是高 氢过电位金属，析氢反应交换电流密度 i流 化 应c0很平控密衡小制度电，。ia0位较其而E大特Zena，点靠的即是近阳i腐。极a0>蚀溶>电解ic位0反，E应故cor的为与交阴阳换极极电反极 对这种类型的腐蚀体系，在阴极区析氢 反应交换电流密度的大小将对腐蚀速度 产生很大影响。如下图 。
• 析氢腐蚀的阴极过程
H+
●●
还原反应的动力学特征
当过电位c很小时，c = Rf ic 当过电位c比较大时，c = a – b lgic (1) a值
电a是位。ic金=属1单电位极时材的料过的电种位类对c值析。氢文反献应中的常a值称有为重氢大过
影响。
按| a |的大小可划分为：
高氢过电位金属(如Hg，Pb，Zn，Cd，| a |的数值很大)，
第二章 金属的电化学腐蚀 4析氢腐蚀和吸氧腐蚀
1 析氢腐蚀 • 发生析氢腐蚀的体系
能量条件 ：Eea(Me/Men+) < Eec(H2/H+) (1) 标准电位很负的活泼金属 (2) 大多数工程上使用的金属，如Fe (3) 正电性金属一般不会发生析氢腐蚀。但是当溶
液中含有络合剂(如NH3，CN- )，使金属离子(如 Cu2+、Ag+)的活度保持很低时，正电性金属(如 Cu，Ag)也可能发生析氢腐蚀。
• 析氢腐蚀的典型例子—Fe在酸中的腐蚀
（1）在pH < 3的酸溶液中，阴极反应受活化极化 控制。
（2）在弱氧化性和非氧化性酸溶液中，在反应速 度不是很大时，阳极反应亦受活化极化控制。
（3）在大多数情况下，Fe在酸溶液中的腐蚀形态 是均匀腐蚀。
所以，Fe在酸溶液中的腐蚀可以当作均相腐蚀电 极处理，作为活化极化控制腐蚀体系的典型例子。
中氢过电位金属(如Cu，Fe，Ni，| a |的数值不大)，
低氢过电位金属(如Pt，Pd，| a |的数值很小)。
由a = b lg i0可知，a的数值反映了交换电流密度i0 的大小。随着i0增大，| a |减小 。
(2) b值 b称为Tafel斜率，与金属材料和溶液关系很小， 故各种金属表面上析氢反应的b值相差不大。
0.5N
()
析 氢 200 0.97%
量
Cu 1.23%Fe 1.07%Sb
毫 升
160
1.03%Sw
120
1.1% As
80
40
0 2
1%cd
纯锌
1%Pb 1%Hg
4
6
8
时间(小时)
(根据Vondracek,Izak-krizko)
蚀不 速同 度杂 的质 影对 响锌
在 硫 酸 中 腐
（2） 阳极极化控制
b 2.3 2.3RT nF
对单电子反应n = 1，取传递系数 = 0.5，在25C，可以 算出b=118mV ( = 51.24mV)，这是一个典型的数值。
各种金属上析氢反应的常数a(i=1安培/厘米2), b及交换电流密度i o(根据Pymkuh)
金属
溶
液
a伏
b 伏 i o(安培/厘米2)
某
些
电
电极材料
电极反应
溶液
io(安培/厘米2)
极
反
应
Hg
H++e=1/2H2
1.0NH2SO4
5x10-13
的 交 换
Pt Ag
H++e=1/2H2 Ag++e=Ag
0.2NH2SO4 100g/lAgNo3
10-3 1.1x10-2
电
Cd
1/2Cd2++e=1/2Cd 160g/lCdSO4 1.4x10-2
当ia0 << ic0，才会出现阳极极化控制。因为除Pt、 Pd等低氢过电位金属外，在常见的工程金属材料 表面上析氢反应的交换电流密度都不很大，故这 种类型的析氢腐蚀不可能发生在活化极化控制的 腐蚀体系，只有当金属在酸溶液中能部分钝化， 造成阳极反应阻力大大增加，才能形成这种控制 类型。比如铝和不锈钢在稀硫酸中发生析氢腐蚀 就是这种情况。显然，这种类型的析氢腐蚀的阳 极反应不再受活化极化控制。
• 析氢腐蚀的控制类型
对于析氢腐蚀来说，根据它的特点可知：
●●析氢腐蚀可以按照均相腐蚀电极处理，因 此欧姆电阻可以忽略，只需要比较阴极反 应和都受活化极化控制。对于活 化极化控制的电极反应，电极反应的阻力 主要表现在交换电流密度的大小。因此， 比较电极反应的阻力，只需比较交换电流 密度就行了。
(3) 混合控制
阳极极化和阴极极化程度差不多，称为 混合控制，比如Fe在非氧化性酸中的腐 蚀。这种类型的析氢腐蚀体系的特点是： 腐蚀电位离阳极反应和阴极反应平衡电 位都足够远，即Eea << Ecor << Eec。
