数电期末考试题库及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是：A. 与运算B. 或运算C. 非运算D. 异或运算答案：A2. 下列哪个不是TTL逻辑门的类型？A. 与非门B. 或非门C. 与门D. 异或门答案：D3. 一个D触发器的输出Q在时钟脉冲的上升沿时：A. 翻转B. 保持不变C. 变为高电平D. 变为低电平答案：A4. 在数字电路中，一个4位二进制计数器的最大计数是：A. 8B. 16C. 15D. 145. 一个简单的RS触发器具有：A. 一个稳定的输出B. 两个稳定的输出C. 一个不稳定的输出D. 两个不稳定的输出答案：A6. 以下哪个是同步时序电路的特点？A. 存储单元的时钟输入是独立的B. 存储单元的时钟输入是共享的C. 存储单元的时钟输入是异步的D. 存储单元的时钟输入是随机的答案：B7. 在数字电路设计中，使用布尔代数的目的是：A. 简化逻辑表达式B. 增加电路复杂性C. 减少电路的功耗D. 提高电路的可靠性答案：A8. 一个8位移位寄存器可以存储多少位二进制数？A. 4B. 8C. 16D. 32答案：B9. 在数字电路中，一个三态输出门可以处于以下哪种状态？B. 低电平C. 高阻态D. 所有上述状态答案：D10. 一个二进制计数器在计数过程中，如果遇到一个无效的输入，它将：A. 停止计数B. 继续计数C. 重置为零D. 跳转到下一个有效状态答案：A二、多项选择题（每题3分，共15分）1. 下列哪些是数字电路中常用的逻辑门？A. 与门B. 或门C. 非门D. 异或门E. 与非门答案：ABCDE2. 数字电路中的触发器可以用于：A. 存储数据B. 计数C. 产生时钟信号D. 作为逻辑门E. 以上都不是答案：ABC3. 下列哪些是数字电路的优点？A. 高速度B. 高可靠性C. 易于集成D. 低功耗E. 以上都不是答案：ABCD4. 在数字电路中，同步电路与异步电路的区别在于：A. 同步电路的时钟信号是共享的B. 异步电路的时钟信号是独立的C. 同步电路的时钟信号是独立的D. 异步电路的时钟信号是共享的E. 以上都不是答案：AB5. 以下哪些因素会影响数字电路的性能？A. 温度B. 电源电压C. 信号传输延迟D. 噪声E. 以上都不是答案：ABCD三、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的主要区别。
数字电路期末复习题及答案一、填空题1数字信号的特点是在时间上和幅值上都是断续变化的,其高电平和低电平常用1 _ 和_0 ___ 来表示。
2、分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电路。
3、逻辑代数又称为布尔代数。
最基本的逻辑关系有与、或、非三种。
常用的几种导出的逻辑运算为与非或非与或非同或异或。
4、逻辑函数的常用表示方法有逻辑表达式真值表逻辑图。
5、逻辑函数F=A BCD +A+B+C+ __________ 。
6、逻辑函数F=A B A B A B AB = ________ 0 _______ 。
7、OC门称为集电极开路门，多个OC门输出端并联到一起可实现丄与功能。
8、TTL与非门电压传输特性曲线分为饱和区、转折区、线性区、截止区。
9、触发器有2 个稳态，存储8位二进制信息要__8 ________________________个触发器。
1 0、一个基本RS触发器在正常工作时，它的约束条件是R+S=1，则它不允许输入S = 0且R= 0的信号。
11、一个基本RS触发器在正常工作时，不允许输入R=S= 1的信号，因此它的约束条件是RS=0 。
1 2、在一个CP脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的空翻，触发方式为主从式或边沿式的触发器不会出现这种现象。
13、施密特触发器具有回差现象，又称电压滞后特性；单稳触发器最重要的参数为脉宽。
14、半导体数码显示器的内部接法有两种形式：共阴接法和共阳接法。
15、对于共阳接法的发光二极管数码显示器，应采用低电平驱动的七段显示译码器。
16、寄存器按照功能不同可分为两类：移位寄存器和数码寄存器。
17、时序逻辑电路按照其触发器是否有统一的时钟控制分为同步时序电路和异步时序电路。
、选择题1 一位十六进制数可以用 C 位一进制数来表示。
A 1B . 2 C.4D162、十进制数25用8421BCD码表示为 B 。
A 10 101B . 0010 0101 C.100101 D .101013、以下表达式中符合逻辑运算法则的是D。
期末考试试卷（A）卷课程名称：适用年级/专业：试卷类别开卷（）闭卷（√）学历层次本科考试用时120分钟《考生注意：答案要全部抄到答题纸上，做在试卷上不给分》．．．．．．．．．．．．．．．．．．．．．．．．．．．一、填空题（每空2分，共20分）1.逻辑代数中三个最基本的运算是①、②和③。
2.逻辑函数F=A+B+C D的反函数F= ①，对偶式为②。
3.D触发器的特征方程为①，JK触发器的特征方程为②。
4. 型触发器克服了空翻现象。
5.构造一个模10计数器需要①个状态，②个触发器。
二、单项选择（每小题2分，共20分）（A）1、最小项AB C D的逻辑相邻最小项是A. ABC DB. ABC DC. ABC DD.A BC D（）2、若所设计的编码器是将31 个一般信号转换成二进制代码，则输出应是一组N=（C ）位的二进制代码。
A．3 B. 4 C. 5 D. 6（A）3、时序逻辑电路中一定是含A. 触发器B. 组合逻辑电路C. 移位寄存器D. 译码器（D ）4、在何种输入情况下，“或非”运算的结果是逻辑0。
A．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为1（B ）5、同步时序逻电路和异步时序逻电路比较，其差别在于后者A.没有触发器B. 没有统一的时钟脉冲控制C .没有稳定状态 D. 输出只与内部状态有关（）6、某移位寄存器的时钟脉冲频率为100KH Z，欲将存放在该寄存器中的数左移8位，完成该操作需要（）时间。
A.10μSB.80μSC.100μSD.800ms（D ）7、没有置0功能的触发器是A.RS-FFB.JK-FFC.D-FFD.T-FF（ ）8、一个4位二进制同步加法计数器用作分频器时，若计数脉冲的频率为=CPf160KHZ ，现需要20KHZ 的信号，取自A 、0Q 端的信号 B 、1Q 端的信号；C 、2Q 端的信号 D 、3Q 端的信号（ D ）9、为实现将D 触发器转换为T 触发器，图（一）的虚框内应是A. 或非门B. 与非门C. 异或门D. 同或门 图一（ D ）10、以下表达式中符合逻辑运算法则的是 A.C ·C=C 2 B.1+1=10 C.0<1 D.A+1=1三、证明与化简：（每小题5分，共15分）1、用公式法证明等式A B A B A AB +++B=1成立。
北京航空航天大学数字电路与运算机组成原理试题(2001年)一、(3’+4’+3’)1)用卡诺图化简以下逻辑函数：F BCD ABCD ABCD =++其约束条件为：C D =12)一个3:8译码器组成的逻辑电路如图1所示，写出逻辑函数F 1、F 2的表达式。
图13)试分析图2所示电路的逻辑功能，并与全然RS 触发器的逻辑功能0Y 1Y 2Y 3Y 4Y 5Y 6Y 7Y3:8译码器F 1 F 2+ + R S CPQ Q进展比拟。
图2二、(10’)分析图3所示的异步时序电路：1)作出状态转移表；2)说明电路完成的功能。
三、(10’)投币式复印机有一个输入口X 经受0.1元的硬币，有三个按钮A 、B 、C 操纵复印的尺寸。
复印不同的尺寸应投入不同数量的硬币：B5为0.3元，A4为0.4元，A3为0.5元。
别离由相应的输出Y 1、Y 2、Y 3操纵复印机的复印尺寸。
请用D 触发器实现该电路。
四、(2’x5)1.决定指令执行顺序的寄存器是________________，而记录指令执行构造的状态的寄存器________________。
2.由16K ×4的SDRAM 芯片组成的RAM ，其刷新地址计数器为________________位。
3.由5个9GB 的硬盘组成一个RAID5，其有效的存储容量为________________。
X X Z4.补码乘法的全然等式是：[A×B]补=________________。
5.构造一个具有14位地址和8位字长的存储器，需要_______________个1K×1的存储芯片。
五、简单回答题(5’x4)1.画出操纵器的一样构造框图，并结合指令的执行进程论述各部件的作用。
2.总线的同步操纵和异步操纵有何区别？比拟它们的优缺点。
3.简述DMA接口的全然组成。
4.一台磁盘机，知其有10个盘面，100个柱面，总容量为3200K字节，磁盘旋转一周的时刻为25ms，每一个磁道分4个区，区与区之间有一个间隙，磁头通过每一个间隙需要1.25ms。
北京航空航天大学2011 ～2012 学年第一学期《数字电路与系统》期末考试试卷（A卷）答案及参考评分标准一、（10分，每小题2分）判断各题正误，正确的在括号内记“√”，错误的在括号内记“×”。
(1) 对于十进制纯小数，求它的二进制表示可以采用“除2取余”法。
………（×）(2) TTL门电路在高电平输入时，其输入电流很小（74系列每个输入端的输入电流约为40μA）。
…………………………………………………………（√）(3) 三态门输出为高阻时，其输出线上的电压为高电平。
…………………（×）(4) 单稳态触发器的暂稳态维持时间的长短取决于外界触发脉冲的频率和幅度。
…………………………………………………………………………（×）(5) 当时序逻辑电路存在无效循环时，该电路不能自启动。
………………（√）第 1 页共11 页三、（15分）如图3-1(1) (2) (3) 化简后的结果Y 2(解：(1) Y (A ,B ,C ,D )=B A ⋅⋅(2) Y 1(A ,B ,C ,D )=C B ⋅说明：(3) Y 2(A ,B ,C ,D )= Y 1(A ,说明：四、（15分）已知电路原理图如图4-1所示，CP1、CP2的波形如图4-2所示，设触发器的初始状态均为“0”，请在图4-2中画出输出端B和C的波形。
图4-1图4-2解：评分标准：①只要画对任意一次B、C和CP1/CP2的配合关系，即可得7分，其余二次，B和C的波形每对1次，2分；②如果三次配合关系都不对，则B和C 的波形每对1次，2分；③如果画得配合关系无法识别，则能够正确识别上升沿触发，每对1次，1分；④如果画出了异步清零的门传输延迟，则是更加精确的答案，同样可以得分，且可以在出现其它失误的时候可以酌情加1~2分。
第 4 页共11 页⎩⎨⎧R K Jn Y Q +⎩⎨⎧R K J图7-1第10 页共11 页解：(1) (2) (3)。
数字电路期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑（AND）B. 或逻辑（OR）C. 非逻辑（NOT）D. 异或逻辑（XOR）答案：C2. 下列哪个不是数字电路的特点？A. 精确度高B. 稳定性好C. 功耗大D. 抗干扰能力强答案：C3. 一个简单的触发器可以存储多少位二进制信息？A. 1位B. 2位C. 3位D. 4位答案：A4. 以下哪个是组合逻辑电路的特点？A. 有记忆功能B. 无记忆功能C. 可以进行算术运算D. 可以进行逻辑运算答案：B5. 在数字电路中，同步计数器与异步计数器的主要区别是：A. 同步计数器速度更快B. 同步计数器结构更复杂C. 同步计数器计数更准确D. 异步计数器计数更准确答案：A6. 一个4位二进制计数器最多能计数到：A. 15B. 16C. 8D. 4答案：B7. 以下哪个是数字电路中常用的存储元件？A. 电阻B. 电容C. 电感D. 晶体管答案：D8. 以下哪个不是数字电路中的逻辑门？A. NANDB. NORC. XORD. TRIAC答案：D9. 一个完整的数字电路设计流程包括以下哪些步骤？A. 需求分析B. 电路设计C. 仿真测试D. 所有选项答案：D10. 以下哪个是数字电路中的时序逻辑电路？A. 门电路B. 触发器C. 运算放大器D. 模数转换器答案：B二、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的区别。
答案：数字电路主要处理离散的数字信号，具有逻辑功能，而模拟电路处理连续的模拟信号，主要用于信号放大、滤波等。
2. 解释什么是触发器，并说明其在数字电路中的作用。
答案：触发器是一种具有记忆功能的逻辑电路，能够存储一位二进制信息。
在数字电路中，触发器用于存储数据，实现计数、定时等功能。
3. 什么是组合逻辑电路？请举例说明。
答案：组合逻辑电路是由逻辑门组成的电路，其输出只依赖于当前的输入状态，不具有记忆功能。

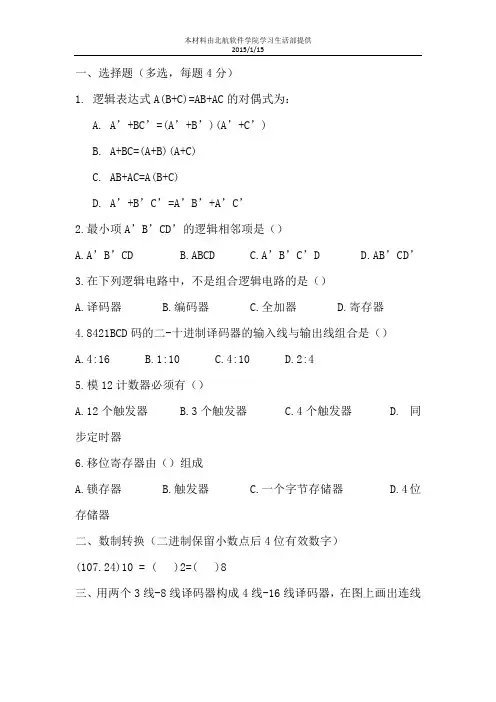

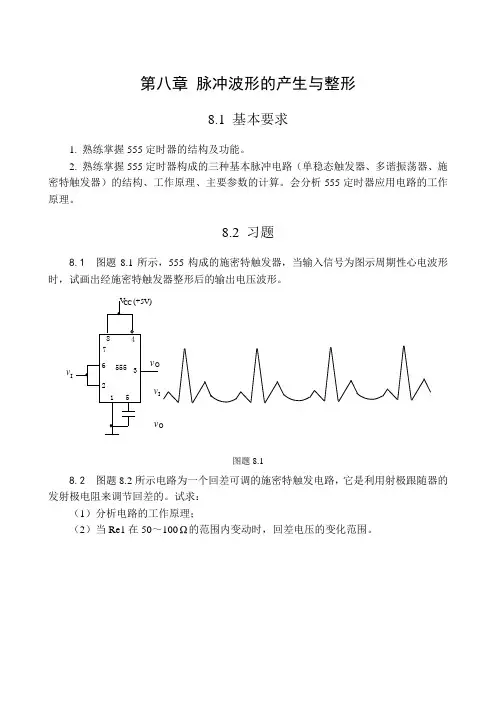

第八章 脉冲波形的产生与整形8.1 基本要求1. 熟练掌握555定时器的结构及功能。
2. 熟练掌握555定时器构成的三种基本脉冲电路（单稳态触发器、多谐振荡器、施密特触发器）的结构、工作原理、主要参数的计算。
会分析555定时器应用电路的工作原理。
8.2 习题8.1 图题8.1所示，555构成的施密特触发器，当输入信号为图示周期性心电波形时，试画出经施密特触发器整形后的输出电压波形。
vI图题8.18.2 图题8.2所示电路为一个回差可调的施密特触发电路，它是利用射极跟随器的发射极电阻来调节回差的。
试求：（1）分析电路的工作原理；（2）当Re1在50～100Ω的范围内变动时，回差电压的变化范围。
2v IO 1O 2图题8.28.3 在图8.3.1所示555构成的多谐振荡器电路中，已知R 1=1k Ω，R 2=8.2 k Ω，C =0.4 F 。
试求振荡周期T ，振荡频率f ，占空比q 。
8.4 图题8.4为一通过可变电阻R W 实现占空比调节的多谐振荡器，图中R W =R W1+R W2，试分析电路的工作原理，求振荡频率f 和占空比q 的表达式。
Ov CR R R图题8.48.5 图题8.5是用两个555定时器接成的延时报警器。
当开关S 断开后，经过一定的延迟时间后，扬声器开始发声。
如果在延迟时间内开关S 重新闭合，扬声器不会发出声音。
在图中给定参数下，试求延迟时间的具体数值和扬声器发出声音的频率。
图中G 1是CMOS 反相器，输出的高、低电平分别为V OH =12V ，V OL ≈0V 。
3)图题8.58.6 图题8.6是救护车扬声器发声电路。
在图中给定的电路参数下，设V CC=12V时，555定时器输出的高、低电平分别为11V和0.2V，输出电阻小于100Ω，试计算扬声器发声的高、低音的持续时间。
)RR图题8.68.7一过压监视电路如图题8.7所示，试说明当监视电压v x超过一定值时，发光二极管D将发出闪烁的信号。
数电期末考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。
A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。
A. 1B. 2C. 3D. 4答案：A3. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时延C. 没有记忆功能D. 任何时刻输出仅由该时刻的输入决定答案：B4. 一个4位二进制计数器可以计数到（）。
A. 8B. 16C. 15D. 14答案：B5. 一个D触发器的特点是（）。
A. 有两个稳定状态B. 只有一个稳定状态C. 没有稳定状态D. 以上都不是答案：A6. 在数字电路中，以下哪个不是基本的门电路？（）。
A. 与门B. 或门C. 非门D. 异或门答案：D7. 一个3线-8线译码器可以译码（）种不同的输入。
A. 3B. 8C. 6D. 7答案：B8. 一个8位寄存器可以存储（）位二进制数。
A. 8B. 16C. 32D. 64答案：A9. 以下哪个是同步时序电路的特点？（）A. 电路的输出仅依赖于当前的输入B. 电路的输出依赖于当前的输入和电路的历史状态C. 电路的输出不依赖于输入D. 电路的输出仅依赖于电路的历史状态答案：B10. 一个JK触发器可以表示（）种不同的状态。
A. 1B. 2C. 3D. 4答案：B二、填空题（每题2分，共20分）1. 在数字电路中，一个基本的与门电路有_____个输入端和一个输出端。
答案：22. 一个4位二进制计数器的计数范围是从0到_____。
答案：153. 一个D触发器在时钟信号的上升沿到来时，其输出Q将与输入D保持_____。
答案：一致4. 在数字电路中，一个3线-8线译码器的输出是_____进制的。
答案：二5. 一个8位寄存器可以存储的最大十进制数是_____。
答案：2556. 一个JK触发器在J=0，K=0时，其状态将保持_____。
北京航空航天大学数字电路与计算机组成原理试题(2002年)一、填空题(2’x5)1.数字信号有__________和__________两种形式。
2.逻辑代数有__________、__________和__________三种基本运算。
3.TTL三态门的三种可能输出状态是_________、_________和_________。
4.设计多输出组合电路时，只有充分考虑________，才能使电路达到最简。
5.Mealy型时序逻辑电路的输出是__________的函数，Moore形式需逻辑电路的输出是__________的函数。
二、判断改错题(2’x3)判断下列各题的正误，正确的在括号内记“”，错误的在括号内记“”并改正。
1.基本R-S触发器的次态方程是Q(n+1)=S+RQ，约束方程是R+S=1。
( )2.同步逻辑电路设计中，状态编码采用相邻编码是为了消除电路中的竞争。
( )3.电平异步时序电路不允许两个或两个以上的输入同时为1。
( )三、(8’)分析并化简题三图所示电路，说明该电路功能，并改用D触发器作为存储元件，实现其功能。
题三图四、(6’)分析题四图所示时序电路，说明该逻辑电路的功能(本电路未连接的输入端均按输入逻辑“1”理解)。
y题四图五、选择题(1’x10，四选一)1. CPU中决定指令执行顺序的是__________。
(A)标志寄存器(B)指令寄存器(C)程序计数器(D)数据缓冲器2. 条件转移指令执行时所依据的条件来自__________。
(A)指令寄存器(B)标志寄存器(C)程序计数器(D)地址寄存器3. PCI是一种可以配置成__________的总线。
(A)16位(B)32位(C)64位(D)32位或64位4. 子程序调用指令执行时，要把当前程序计数器PC的内容存到_______。
(A)通用寄存器(B)堆栈(C)指令寄存器(D)数据缓冲器5. [A B]补=__________。
北航数字电路期末试题及答案数字电子技术基础（A卷）解答下列问题（共40分，每小题5分）1. 十进制数X = 117，其ASCII码表示为： _________________ 。
在8位机器中，［X］补= _______________ ，［-X］补= ________________ 。
2. 已知逻辑函数：F A C B C A（B CD），直接用反演规则写出其反函数和对偶函数。
3. 用卡诺图化简逻辑函数F m4(0,6,7,12,14)d4(1,2,8,101315)4. 用OC门驱动发光二极管电路如图，若V F=2V, |F=20mA试完善电路并计算电阻R=?5. 画出图示电路的输出波形A AB ----------- & 0——■ YE nC6.主-从JK 触发器，已知CP J 、K 信号波形如图示，画出输出波形（初始状态为 0）分析函数F AB ABC 所组成的电路存在何种险象。
8.图示电路中触发器：建立时间t su = 20ns ， 保持时间t h = 5ns ，传输迟延时间t pdcp-Q,/Q = 30ns ， 门 G 迟延 t pd G = 10ns ， 时钟脉冲F max = ?逻辑函数F （A,B,C ） ABC BC AC （本题共CPKQJ 7.14分，每小题7分）1. 用3-8译码器及适当门电路实现。
2.用“四选一”数据选择器及适当门电路实现三.分析下列电路所实现的逻辑功能（本题共16分，每小题8分）1.由2-5-10进制异步计数器构成的电路。
CP2.由74LS163构成计数器电路四.某同步时序系统的原始状态表如图示（本题 15分）1. 用隐含表法化简；2. 自然序编码；3. 用JK 触发器及适当门设计电路;4. 检查是否可以自启动。
数字电子技术基础（A 卷）、填空题（本大题共 22 分）3、（本小题4分）逻辑函数F(A D)(A B)AD BD 的反演式为A oA 1八选一数据选择器 A 2D 0D 1D 2 D 3 D 4D 5D 6 D 7— -------------------- 1 ”3分）由集成异步计数器 74LS290构成图示电路，该电路实现的是1、（本小题 3分）十进制数 126,对应8421BCD 码 ，二进制数 ，十六进制2、（本小题2分）二进制负整数 -011011，补码表示为;反码表示为为 __4、（本小题2分）三输入端TTL 与非门如图所示，图中 A 点的电位为F 点的电位为5、（本小题F3分）八选一数据选择器电路如图，该电路实现的逻辑函数是 F=1 A B/0 A/1 B C/0 A/0 C C/0 B/0 DE/0 D/1 EC/0D/0& （本小题进制计数器。
北航数字电路期末试题及答案北航数字电路期末试题及答案数字电子技术基础(A卷)一． 解答下列问题（共40分，每小题5分）1. 十进制数 X = 117，其ASCII 码表示为： 。
在8位机器中，[X]补 = ，[-X]补 = 。
2. 已知逻辑函数：()F A C BC A B CD =+++，直接用反演规则写出其反函数和对偶函数。
3. 用卡诺图化简逻辑函数∑∑+=)15,1013,8,2,1()14,12,7,6,0(44d m F4. 用OC 门驱动发光二极管电路如图，若V F =2V ，I F =20mA ，试完善电路并计算电阻R=?5. 画出图示电路的输出波形A B C YYABC&E n6. 主-从JK 触发器，已知CP 、J 、K 信号波形如图示，画出输出波形（初始状态为0）。
7. 分析函数 F AB ABC =+ 所组成的电路存在何种险象。
8. 图示电路中触发器：建立时间 t su = 20ns ， 保持时间 t h = 5ns ，传输迟延时间t pdcp-Q,/Q = 30ns ， 门G 迟延t pd G = 10ns ， 时钟脉冲F max = ?二． 逻辑函数 (,,)F A B C ABC BC AC =++（本题共14分，每小题7分）1. 用3-8译码器及适当门电路实现。
2.用“四选一”数据选择器及适当门电路实现。
三．分析下列电路所实现的逻辑功能（本题共16分，每小题8分）1.由2-5-10进制异步计数器构成的电路。
2.由74LS163构成计数器电路。
四． 某同步时序系统的原始状态表如图示（本题15分）1. 用隐含表法化简；2. 自然序编码；3. 用JK 触发器及适当门设计电路；4. 检查是否可以自启动。
数字电子技术基础（A 卷）一、 填空题（本大题共22分）1、（本小题3分）十进制数 126，对应8421BCD 码 ，二进制数 ，十六进制数 。
2、（本小题2分）二进制负整数 –1011011，补码表示为 ；反码表示为 。
3、（本小题4分）逻辑函数BD AD B A D A F +++=))((的反演式为 ；对偶式为 。
4、（本小题2分）三输入端TTL 与非门如图所示，图中A 点的电位为 F 点的电位为 。
5、（本小题3分）八选一数据选择器电路如图，该电路实现的逻辑函数是F= 。
6、（本小题3构成图示电路，该电路实现的是 进制计数器。
7、（本小题3分）逻辑函数AC C B B A F ++=，它的与非表达式为F= ；与或非表达式为F= ；或非—或非表达式为F= 。
F8、（本小题2分）用555设计的多谐振荡器，要求振荡周期T=1~10s ，电容C=100μF 。
则电阻R 的范围是 。
二、（本题10分）图示电路中，A 、B 是输入数据变量，C 3、C 2、C 1、C 0是控制变量。
写出输出Y 的逻辑表达式，并说明该电路C 3、C 2、C 1、C 0为不同控制状态时是何种功能电路？三、（本题8分）写出图示ROM 阵列输出函数的逻辑表达式，列出真值表，说明逻辑功能。
四、（本题8分）用3线—8线译码器和必要的门电路实现逻辑函数。
(,,)F A B C ABC BC A C =++1A 0 1 A 1 1A 2 F 1F 0五、（本题10分）已知JK信号如图所示，请分别画出主从JK触发器和负边沿JK触发器的输出波形。
设触发器初始状态为0。
CPJK六、（本题15分）图示为序列信号发生器电路，它由一个计数器和一个四选一数据选择器构成。
分析计数器的工作原理，确定其模值和状态转换关系；确定在计数器输出控制下，数据选择器的输出序列。
设触发器初始状态为000。
七、（本题12分）画出用74161的异步清零功能构成的80进制计数器的连线图。
八、（本题15分）用D触发器设计一个按自然态序进行计数的同步加法计数器。
要求当控制信号M=0时为5进制，M=1时为7进制（要求有设计过程）。
《数字电子技术基础》期末考试A卷标准答案及评分标准北京航空航天大学2004－2005 学年第二学期期末《数字数字电子技术基础》考试 A 卷班级______________学号 _________姓名______________成绩 _________2007年1月18日班号学号姓名成绩《数字电路》期末考试A卷注意事项：1、答案写在每个题目下面的空白处，如地方不够可写在上页背面对应位置；3、最后两页为草稿纸。
题目：一、求解下列各题：（本题共20分，每小题4分）1、用公式法化简逻辑函数YF+Q+YZ++=+++Z+XZYZXQXQCY)ZYZCQC(XQ2、用卡诺图化简逻辑函数∑(4mF无关最小项为∑)10,4,1(d；)D,C,B,A(13=)0,3,5,6,8,3、图(a)所示为TTL电路，输入信号A、B、C的波形如(b)所示，对应画出输出信号的波形。
（b）（a）4、图示电路为发光二极管驱动电路，其中OC门的输出低电平V OL=0.3V，输出低电平时的最大负载电流I OL=12mA，发光二极管的导通电压V D=1.5V，发光时其电流10mA≤I D≤15mA。
试问：（1）如图所示两电路中，发光二极管各在什么情况下发光？（2）电阻R1、R2的取值范围。
5、由555构成的单稳态触发器中，已知V CC=9V，R=27KΩ，C=0.05μF。
估算输出脉冲的宽度t w。
二、试用八选一数据选择器及适当门电路实现下面逻辑关系（本题12分）。
F（A，B，C，D）=AB+ABCD+ACD+ACD+ABCD三、由四位加法器74LS283、四位比较器74LS85构成的逻辑电路如图所示，A=A3A2A1A0，B=B3B2B1B0，A、B为四位二进制数，试分析该电路的逻辑功能。
（本题12分）74LS8574LS283四、逻辑电路和各输入信号波形如图所示，画出各触发器Q端的波形。
各触发器的初始状态为0。
（本题12分）CP五、由移位寄存器74LS194和3—8译码器组成的时序电路如图所示，分析该电路。
（1）画出74LS194的状态转换图；（2）说出Z的输出序列。
（本题13分）六、已知某同步时序电路的状态转换图如图所示。
（1）作出该电路的状态转换表；（2）若用D触发器实现该电路时写出该电路的激励方程；（3）写出输出方程。
（本题15分）七、电路由74LS161和PROM组成。
（1）分析74LS161的计数长度；（2）写出W、X、Y、Z的函数表达式；（3）在CP作用下。
分析W、X、Y、Z端顺序输出的8421BCD 码的状态（W为最高位，Z为最低位），说明电路的功能。
（本题16分）74LS161 D C B A W X YZT P《数字电子技术基础》期末考试A卷标准答案及评分标准一、1、1 φ1φ1 1 1 1 φ 00 ABCD00 01 01 11 11 10 10评分标准：分步酌情给分。
2、解：D C B B D B D +++=D A A C B F∑=0)10,4,1(d评分标准：卡诺图画对得2分，化简后的式子得2分，约束方程1分 3、按照波形酌情给分。
4、（1）a 图在OC 门输出高电平时发亮；b 图在OC 门输出低电平时发亮。
2分（2）105.15R 155.151-≤≤- 即： 230Ω≤R 1≤350Ω100.3-5.15R 120.3-5.152-≤≤- 即： 270Ω≤R 2≤320Ω 求出R 1、R 2得2分5、s 10485.11RC .1t 3W -⨯== 4分二、有式子改写成标准式或写出真值表或画出卡诺图得6分，用八选一数据选择器画出电路图得6分。
从卡诺图可直接画出电路图三、A>B 时：[]B -=++=A 1B A S 反 6分 A<B 时：[]A -=++=B 1A B S 反 6分 四、每个图6分五、74LS194状态图为：Q 1Q 2Q 3111→110→101→010→100→001→011画出194状态图得10分。
八选一数据选择器D 7 D 6 D 5 D 4 D 3 D 2 D 1 D 0S 2S 1S 0EY FA B CD“1”11 1 1 1 1 1 1100 AB CD 00 01 01 11 11 10101n 2Q +1n 1Q +000Z 输出的序列为：010011，010011 得3分六、（1）状态转换表分（2）求激励方程X Q Q Q Q Q D 12121n 22+==+ 求出D2得4分X Q Q X Q Q X Q Q X Q Q X Q Q D 12121212121⊕⊕=+++= 求出D 1得4分X Q 1 求出Z 得3分 七、（1）说出161的计数长度得6分。
（2）写出W、X、Y、Z函数表达式得6分。
（3）写出输出序列得4分。
北京航空航天大学2006－2007学年《数字电子技术基础》考试 A卷班级______________学号 _________姓名______________成绩 _________2006年9月9日班号学号姓名成绩《数字电子技术基础》补考试卷注意事项：1、答案写在每个题目下面的空白处，如地方不够可写在上页背面对应位置；2、最后两页为草稿纸。
题目：一、求解下列问题：（25分）1．求函数BABF 的对偶函数。
（4分）CBAD2．将具有约束项的逻辑函数∑=)8,10,110,2,3,5,7,(4m F +∑)15,14(d 化简为最简与或式。
（4分）3．图1中电路为TTL 门电路，若用高内阻电压表各图M 点的电压，估算一下量测出M 点的电压为多少伏，并说明理由。
（5分）图14．由555定时器构成的施密特触发器如图2（a ）所示，试求： 1、在图（b ）中画出该电路的电压传输特性曲线；2、如果输入U i 为图（c ）的波形，画出对应输出U O 的波形。
（8分）+6Vo5i (V)u o tu u(a) (b) （c ）图 25．有一个逐次逼近型8位A/D 转换器，若时钟频率为250kHz ，完成一次转换需要多长时间？（4分）“0”二、分析由双四选一数据选择器构成的组合电路所实现的逻辑功能，并用74LS138译码器重新实现之。
要求：（1）列出真值表；(2)说明电路功能；（3）在图(b)上直接画出。
（15分）(a) (b)图 3三、按图4所示JK 触发器的输入波形，试画出主从触发器及负边沿JK 触发器的输出波形。
（8分）JK 主Q图4四、图5是由两片同步十六进制计数器74LS161组成的计数器，试分析两片串联起来是多少进制？（图5五、图6是由集成异步计数器74LS290构成的电路，试分别说明它是多少进制的计数器， 并列出状态转换表。
（10分）Q b Q c Q dQ a 9S (1)S 9(2)R 0(1)R 0(2) 74LS90CPa CPbCP&DQ图6六、用J-K 触发器设计一个同步五进制加法计数器。
