光线路保护系统(OLP)的设计思路光线路保护系统是独立于通信传输系统,完全建立在光缆物理链路上的自动监测保护系统。
河北联通为了对长途干线光传输系统进行保护,新建了光线路保护系统。
本文对其设计思路进行了分析。
标签:光线路保护设计思路光线路保护系统(OLP)是一个独立于通信传输系统,完全建立在光缆物理链路上的自动监测保护系统。
当工作光纤损耗增大导致通信质量下降或工作光纤发生阻断时,系统能够实时自动地将光通信传输系统从工作光纤切换至备用光纤,恢复通信,实现光缆线路的同步切换保护,从而提高光缆线路的可用性,增强通信系统的可靠性,保证服务质量。
最近几年,河北联通的干线传输网络从覆盖范围、网络安全上得到了较大的提高,形成了多WDM系统共存的局面,承载的业务也逐步多元化(主要承载IP骨干网、IP承载网、传统的语音业务及大客户业务),致使长途传输网在带宽、接入能力、网络安全、服务质量等方面都面临新的考验。
随着通信业务的发展,网络的生存能力已成为制约运营商提高竞争力的重要因素。
对于业务网的承载平台——光传送网而言,光缆线路层的保护与恢复对于整个光传送网的生存能力有着重大的影响。
纵观各运营商传输网的运行情况,大部分传输链路故障都由光缆线路阻断引起的,仅有小部分阻断是由设备故障而引起的,此种现象在长途传输网上表现更为明显。
为改善上述情况,光纤自动切换系统作为一个投资少、效果明显的网络保护恢复系统应运而生。
此系统完全建立在光缆物理链路上的自动监测保护系统,是一个独立的传输系统,当工作光纤损耗增大导致通信质量下降或工作光纤发生阻断时,系统能够实时自动地将传输系统从工作光纤切换至备用光纤上,实现对传输网的保护。
针对以上特点,为了加强一、二级干线传输系统的安全性,提高运行维护效率,河北联通在部分干线光传输系统上新建光切换系统。
下面以目前河北联通采用的某公司生产的OLP系列光线路自动切换保护器为例来说明思路。
1设计目标河北联通利用这些设备和冗余光纤线路,构建光缆保护网络,对线路实行1+1或1:1方式的线路保护,从而满足河北联通对线路通信保障可用率指标的要求。

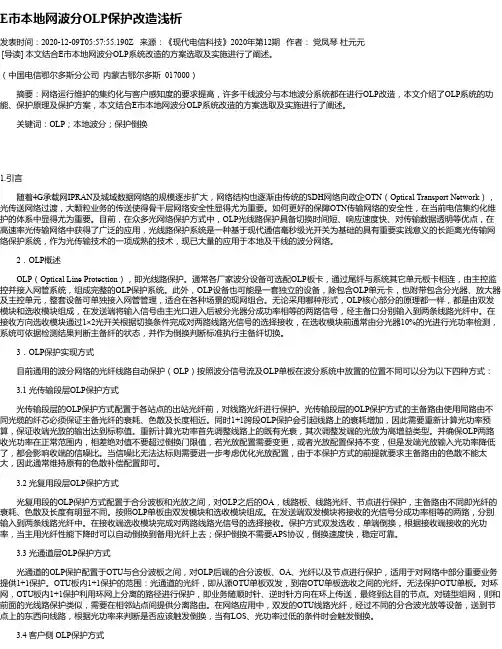

E市本地网波分OLP保护改造浅析发表时间:2020-12-09T05:57:55.190Z 来源:《现代电信科技》2020年第12期作者:党凤琴杜元元[导读] 本文结合E市本地网波分OLP系统改造的方案选取及实施进行了阐述。
(中国电信鄂尔多斯分公司内蒙古鄂尔多斯 017000)摘要:网络运行维护的集约化与客户感知度的要求提高,许多干线波分与本地波分系统都在进行OLP改造,本文介绍了OLP系统的功能、保护原理及保护方案,本文结合E市本地网波分OLP系统改造的方案选取及实施进行了阐述。
关键词:OLP;本地波分;保护倒换1.引言随着4G承载网IPRAN及城域数据网络的规模逐步扩大,网络结构也逐渐由传统的SDH网络向政企OTN(Optical Transport Network),光传送网络过渡,大颗粒业务的传送使得骨干层网络安全性显得尤为重要。
如何更好的保障OTN传输网络的安全性,在当前电信集约化维护的体系中显得尤为重要。
目前,在众多光网络保护方式中,OLP光线路保护具备切换时间短、响应速度快、对传输数据透明等优点,在高速率光传输网络中获得了广泛的应用,光线路保护系统是一种基于现代通信毫秒级光开关为基础的具有重要实践意义的长距离光传输网络保护系统,作为光传输技术的一项成熟的技术,现已大量的应用于本地及干线的波分网络。
2.OLP概述OLP(Optical Line Protection),即光线路保护。
通常各厂家波分设备可选配OLP板卡,通过尾纤与系统其它单元板卡相连,由主控监控并接入网管系统,组成完整的OLP保护系统。
此外,OLP设备也可能是一套独立的设备,除包含OLP单元卡,也附带包含分光器、放大器及主控单元,整套设备可单独接入网管管理,适合在各种场景的现网组合。
无论采用哪种形式,OLP核心部分的原理都一样,都是由双发模块和选收模块组成,在发送端将输入信号由主光口进入后被分光器分成功率相等的两路信号,经主备口分别输入到两条线路光纤中。

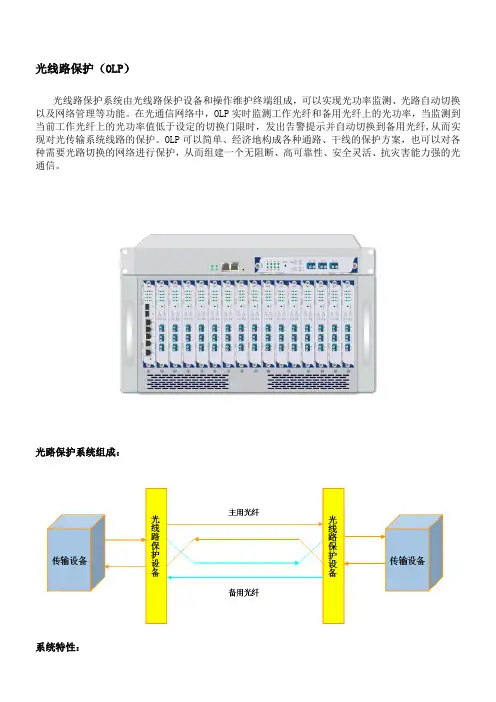

光线路保护(OLP)光线路保护系统由光线路保护设备和操作维护终端组成,可以实现光功率监测、光路自动切换以及网络管理等功能。
在光通信网络中,OLP实时监测工作光纤和备用光纤上的光功率,当监测到当前工作光纤上的光功率值低于设定的切换门限时,发出告警提示并自动切换到备用光纤,从而实现对光传输系统线路的保护。
OLP可以简单、经济地构成各种通路、干线的保护方案,也可以对各种需要光路切换的网络进行保护,从而组建一个无阻断、高可靠性、安全灵活、抗灾害能力强的光通信。
光路保护系统组成:系统特性:1、自动瞬时切换,无需人为干预2、实时监测网络节点的发光功率3、减少网络节点故障造成的各种损失4、增加传输网络的可靠性,提高运营商的服务质量5、在保证其它站点业务无阻断的前提下任意调度主备工作路由/工作设备技术参数:性能参数1:1保护1+1保护1-1保护工作波长 nm 1310±50nm和1550±50nm监测光功率范围 dBm +23~-50监测光功率精度 dB ±0.25监测光功率分辨率 dB ±0.01回波损耗 dB ≥55偏振相关损耗 dB ≤0.05波长相关损耗 dB ≤0.1插入损耗 dB 发端<1.2、收端<1.2 发端<4、收端<1.2 <1.2 切换时间 ms <35 <15 <15 工作寿命次>107工作温度℃-10~+60 C存储温度℃-20~+75 C电源 V DC(36-72)V和AC(85-264)V/50~60Hz,双电源供电掉电状态保持或切换到备通道光纤接口SC/PC(可选)尺寸标准19'机架1U/6U应用案例:。
光线路自动切换系统OLP在光传输网领域的应用作者:白云东刘富波来源:《中国科技博览》2014年第05期摘要:本文介绍光自动切换系统OLP在光传输网领域的应用意义、应用前景、实现方式,光线路自动切换系统OLP和光缆自动监测系统OLM的融合,可以有效的利用OLP驱动的方式,实现光缆的在线监测。
能够对目前在用的光缆状况进行实时监控,在光缆发生损坏时快速精确的实现故障的定位。
中图分类号:TP 文献标识码:A 文章编号:1009-914x(2014)05-01-011、光线路自动切换系统OLP在光传输网领域的应用1.1光线路自动切换系统OLP在光传输网领域的应用背景百万公里级庞大的中国通信光缆网,每年发生超过数千次的光缆阻断,造成超过10亿元的巨大直接通信经济损失和对国民经济各行业、党政军各部门的不可估量的重大损失。
在信息时代,现代化大容量通信光缆网的畅通关系到千家万户。
仅有大容量通信能力是远远不够的,竞争的真正核心是服务质量、保证通信的畅通无阻。
因此,逐步地对每一个光纤传输系统装备光纤监测与保护系统和其它通信网络监控保护技术措施具有非常重大的意义。
有线网络通信要求能为其用户提供可靠的不间断的服务,其可用性要求能达到99.999%,甚至更高。
因此,网络生存能力成为影响网络设计与构建的重要因素,而光线路层的保护与恢复对于整个网络的生存能力有着重大的影响。
1.2光线路自动切换系统OLP在光传输网领域的应用意义1、缩短通讯中断时间,提高维护效率。
2、减少线路故障造成的营收损失。
3、增加传输系统或线路的可靠性,提高服务质量。
1.3光线路自动切换系统OLP在光传输网领域的应用内容1、实现可靠无误的光纤线路自动倒换。
2、对于各种主要的光传输系统的保护系统研究;无论是PDH、SDH、DWDM系统,还是单纤、双纤系统;无论是一级干线,还是二级干线、城域网的保护。
3、当传输系统设备本身发生故障,导致无法正常发光,即使此时线路损耗均正常,也仍然会引起接收端的光功率掉落,如果仅仅以接收端的光功率进行判断的话,会引起自动保护系统发生倒换,而实际上该跨段内的光缆并没有发生阻断。

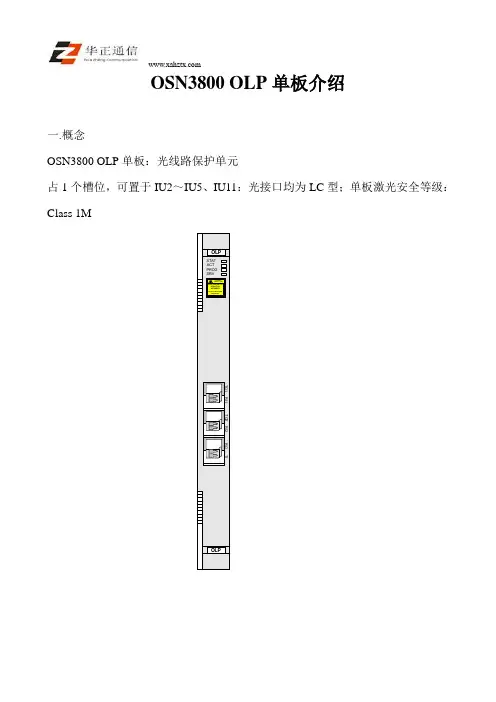

OSN3800 OLP单板介绍
