ami hdb3码编译码实验报告AMI (Alternate Mark Inversion) 和 HDB3 (High Density Bipolar of Order 3) 码是一种常用的线路编码和解码方式，被广泛应用于数字通信系统中。
本实验报告将详细介绍AMI和HDB3码的编码和解码原理，并通过实验验证其正确性和可靠性。
一、实验目的本实验旨在通过编写AMI和HDB3码的编码和解码程序，加深对这两种编码方式的理解，并验证其在数字通信系统中的应用效果。
二、实验原理1. AMI码编码原理AMI码是一种基本的线路编码方式，它通过对二进制数据进行编码，使得连续的1和0之间交替出现正负电平。
具体编码规则如下：- 将二进制数据0编码为0电平；- 将二进制数据1编码为交替出现的正负电平。
2. AMI码解码原理AMI码的解码过程相对简单，只需要检测电平的正负即可。
具体解码规则如下：- 检测到正电平时，解码为二进制数据1；- 检测到负电平时，解码为二进制数据0。
3. HDB3码编码原理HDB3码是一种高密度双极性码，它通过对连续的0进行编码，实现数据的传输和时钟同步。
具体编码规则如下：- 将连续的0编码为连续的正负电平，其中正电平的个数取决于前一位的编码；- 当连续的0个数达到4个时，需要进行特殊处理，即通过插入一个“违例”来保持编码的高密度。
4. HDB3码解码原理HDB3码的解码过程较为复杂，需要根据前一位的编码和违例的位置进行判断。
具体解码规则如下：- 检测到正电平时，根据前一位的编码和违例的位置判断解码为0或1；- 检测到负电平时，根据前一位的编码和违例的位置判断解码为0或1。
三、实验步骤1. 编写AMI码的编码和解码程序，并进行测试。
首先生成一组随机的二进制数据，然后对其进行编码，并将编码结果输出。
接着将编码结果作为输入，进行解码，并将解码结果与原始数据进行比对，验证解码的正确性。
2. 编写HDB3码的编码和解码程序，并进行测试。
通信原理第一次HDB3码实验报告本次实验旨在学习和实践HDB3编码的原理及其应用。
HDB3码是一种高密度双极性3级编码，用于数字通信中的数据传输，其特点是可以减少直流成分，防止信号中断和错误的传输。
本次实验中，我们使用MATLAB软件设计HDB3编码并进行模拟实验，以下为实验报告。
一、实验目的1.了解HDB3编码的工作原理和编码规则；2.掌握HDB3编码技术和MATLAB软件的基本操作；3.理解HDB3编码在数字通信中的应用原理和优势。
二、实验内容3. HDB3编码模拟实验三、实验步骤HDB3码是一种高密度双极性3级编码，它的主要优点在于可以消除直流偏移，减少时钟重锁等问题。
HDB3编码的基本原则是：在数字信号中，若连续4个0或1出现，则在此处插入一个V或B码，这些码用来代替原始的0或1。
V码和B码都是双极性的，它们代表的数字是0。
在V码和B码之间，根据前一段传输信号的正负，可以将两段HDB3码变成相反的极性。
我们编写了一个MATLAB程序，用于模拟HDB3编码的过程。
我们将二进制信号输入，通过程序实现编码和解码。
程序的实现过程如下：(1) 输入二进制信号(2) 对连续的四个0或1替换为B或V码(3) 在HDB3码串中出现连续的0时，判断前一段码的极性，根据正负变换符号。
(4) 解码，将B或V码还原成原来的0或1。
在编码过程中，我们还设计了各种情况的测试数据，包括连续0、连续1、多个数据0后有一个1或多个数据1后有一个0等情况。
通过这些测试数据，我们验证了HDB3编码在数字通信中的稳定性和可靠性。
四、结果分析我们通过实验了解了HDB3编码的原理和应用，编写了MATLAB程序模拟了编码和解码的过程。
通过对各种情况的测试，我们验证了HDB3编码在数字通信中的优越性，包括减少直流成分、防止信号中断和错误的传输等。
五、实验总结。
2023年-2024年国家电网招聘之通信类综合检测试卷A卷含答案单选题（共45题）1、在程控数字交换机中，除了()信号外，其他音信号和多频信号(MF)都是采用信号发生器直接产生数字信号，进入数字交换网络。
A.忙音B.拨号音C.铃流D.回铃音【答案】 C2、光纤数字通信系统中不能传输HDB3码的原因是( )。
A.光源不能产生负信号光B.将出现长连“1"或长连“0”C.编码器太复杂D.码率冗余度太大【答案】 A3、根据以下资料，回答下面的题。
A.38667.6B.36410.2C.35612.8D.37004.9【答案】 B4、()用于产生为确定移动客户的身份和对呼叫保密所需鉴权、加密的三参数(随机号码RAND，符合响应SRES，密钥Kc)的功能单元。
A.归属用户位置寄存器(HLR)B.MSC.VLRD.AUC【答案】 D5、以下不能无限制地增大信道容量的方法是（）。
A.无限制提高信噪比B.无限制减小噪声C.无限制提高信号功D.无限制增加带宽【答案】 D6、BSC具有对一个或多个()进行控制的功能。
A.OMCB.BSC.BTSD.MS【答案】 C7、()这种第三代移动通信制式是从IS-95制式平滑升级而来，技术成熟性比较高，是由北美提出的第三代移动通信制式。
A.TD-SCDMAB.WCDMAC.CDMA2000D.LTE【答案】 C8、当采用()接入方式组建无线局域网时，各站点之间的通信是通过′基站接入、数据交换方式来实现互联的。
各移动站不仅可以通过交换中心自行组网，还可以通过广域网与远地站点组建自己的工作网络。
A.网桥连接型B.基站接入型C.Hub接入型D.无中心结构【答案】 B9、依据《建设项目竣工环境保护验收管理办法》，关于申请建设项目竣工环境保护验收应当提交的材料，下列说法中，正确的是（）。
A.编制环境影响评价报告书的建设项目，应当提交建设项目竣工环境保护验收报告，并附环境保护验收监测表或调查表B.填报环境影响评价登记表的建设项目，应当提交建设项目竣工环境保护申请表，并附建设项目环境保护验收登记卡C.编制环境影响评价报告表的建设项目，应当提交建设项目竣工环境保护申请表，并附环境保护验收监测表或调查表D.编制环境影响评价报告书的建设项目，应当提交建设项目竣工环境保护申请表，并附环境保护验收监测表或调查表【答案】 C10、根据《中华人民共和国防沙治沙法》，在沙化土地范围内从事开发建设活动的，必须事先就该项目可能对当地及相关地区生态产生的影响进行（）。
ami hdb3编译码实验报告Ami HDB3编码实验报告摘要：本实验旨在通过对Ami HDB3编码的模拟实验，探讨其在数字通信中的应用。
实验结果表明，Ami HDB3编码在数字通信中具有较好的性能表现，能够有效地减少传输中的噪声干扰，提高数据传输的可靠性和稳定性。
引言：Ami HDB3编码是一种常用的数字通信编码方式，广泛应用于数字通信系统中。
它通过对数据进行特定的编码处理，能够有效地减少传输中的噪声干扰，提高数据传输的可靠性和稳定性。
本实验旨在通过对Ami HDB3编码的模拟实验，探讨其在数字通信中的应用。
实验目的：1. 了解Ami HDB3编码的基本原理和编码规则；2. 通过实验验证Ami HDB3编码在数字通信中的性能表现；3. 探讨Ami HDB3编码在数字通信中的应用前景。
实验内容：1. 搭建Ami HDB3编码实验平台；2. 对不同数据进行Ami HDB3编码处理；3. 分析编码后的数据传输性能；4. 探讨Ami HDB3编码在数字通信中的应用前景。
实验步骤：1. 搭建Ami HDB3编码实验平台，包括信号发生器、编码器、解码器和示波器等设备；2. 对不同数据进行Ami HDB3编码处理，观察编码后的波形特征；3. 分析编码后数据的传输性能，包括抗干扰能力、传输速率和误码率等指标；4. 探讨Ami HDB3编码在数字通信中的应用前景，包括其在通信系统中的优势和局限性。
实验结果：经过实验验证，Ami HDB3编码在数字通信中具有较好的性能表现。
它能够有效地减少传输中的噪声干扰，提高数据传输的可靠性和稳定性。
与其他编码方式相比，Ami HDB3编码具有更高的抗干扰能力和更低的误码率，适用于高速数据传输和长距离通信。
结论：Ami HDB3编码在数字通信中具有重要的应用价值，能够提高数据传输的可靠性和稳定性。
通过对Ami HDB3编码的模拟实验，我们深入了解了其基本原理和性能特点，为其在实际应用中提供了参考和指导。
HDB3编码与译码实验一、实验前准备工作（1）预习本实验的相关容（2）熟悉实验箱面板分布及测试孔位置，定义本实验相关模块的跳线状态。
（3）实验前重点掌握的容：HDB 3编码和解码原理、定时提取原理（4）思考HDB 3输出波形应该什么样、编码输入和解码输出波形相位应该相同吗、本实验用到哪几个模块及每个模块的主要作用是什么。
二、实验目的（1）掌握HDB；编码规则，编码和解码原理。
（2）了解锁相环的工作原理和定时提取原理。
（3）了解输入信号对定时提取的影响。
（4）了解信号的传输延时。
（5）了解HDB；编译码集成芯片CD22103三、实验仪器（1）ZH5001A通信原理综合实验系统一台（2）（2）20MHZ双踪示波器一台四、基本原理1.HDB3编译码电路在通信原理综合试验箱中，采用了CD22103专用芯片（UD01实现HDB3 码的编译码实验。
在该电路模块下，没有采用复杂的线圈耦合的方法来实现HDB；码字的转换，而是采用运算放大器（UD02完成对HDB3输出进行电平变换。
变换输出为双极性码或单极性码。
HDB3编译码系统组成如图一: 代闆，TTtXM TF1W3|割1 H［用1期律码樓块甜辰幣麗CD22013集成电路进行HDB3编译码。
当它第三脚接+5V时为HDB3编译码器。
编码时，需要输入NRZ码及时钟信号，CD22103编码输出两路并行信号+HDB3out(15脚TPD03和-HDB3out( 14脚TPD04，它们都是半占空比的正弦冲信号，分别与HDB3码的正极信号及负极信号相对应，这两路信号通过一个差分放大器(UD02A后，得到HDB3通过由运算放大器的相加器(UD02B，输出HDB3码的单极性码输出。
译码时，需将HDB3码变换成两路单极性信号分别送到CD22103的第11、13脚，此任务由双/单变换电路来完成。
通常译码之后TPD07与TPD01的波形应一致，但由于当前的输出HDB3 码字可能与前四个码字有关，因此HDB3勺编译码时延较大。
实验二 HDB3 编码实验1. 实验目的与实验原理z了解线路编码的码型选择原则；z掌握HDB3码的编码规则及其特性；z掌握HDB3接口变换与反变换的实现方法；z进一步掌握伪随机信号产生电路的实现方法；HDB3码编码规则是：HDB3码在编码时，连“0”个数被限制为≦3。
HDB3编码方法是，当信息中出现连“0”个数≦3时，HDB3码即是AMI码；当信息中出现4个（或以上）连“0”时，就用特定码组来取代，这种特定码组称为取代节。
例如，信码为：10 1 1 0 0 0 0 0 0 0 1 1 0 0 0 0 0 0 1 若前一个破坏点为V- ,且它至第一个连“0”串前有奇数个B，则HDB3码为： B+ 0 B- B+ 0 0 0 V+ 0 0 0 B- B+ B- 0 0 V- 0 0 B+若前一个破坏点为V+ ，且它至第一个连“0”串前有偶数个B,则HDB3码为： B+ 0 B- B+ B- 0 0 V- 0 0 0 B+ B- B+ 0 0 V+ 0 0 B-HDB3码有两种取代节：“B00V”和“000V”。
其中B表示符合极性交替规则的传号，V表示破坏极性交替规则的传号，称为“破坏点”。
这两种取代节的选取规则是：使任意两个V脉冲间的B脉冲数目为奇数。
这样，相邻V脉冲的极性也满足交替变化规律，达到整个信号保持无直流分量的目的。
HDB3码的波形不是唯一的，它与出现四连“0”码之前的状态有关。
下图中 虚线框内为HDB3编码电路框图。
HDB3编码电路的框图一个完整的二次群HDB3编码实验电路包括以下4部分：（1） 8M时钟信号输入（2） 大于5级NRZ码产生器（3） 用FPGA实现HDB3编码电路（4） 单-双极性输出合成电路2、在MAXPLUS II设计平台下进行电路设计（1）目录路径： TX \ HDB3_all\HDB3A在计算机上建一实验目录（用英文）文件名： hdb3a.gdf ， ( 或 hdb3a1.gdf )（2）完成HDB3编码电路设计，或打开实验光盘提供的实验电路，并进行分析。

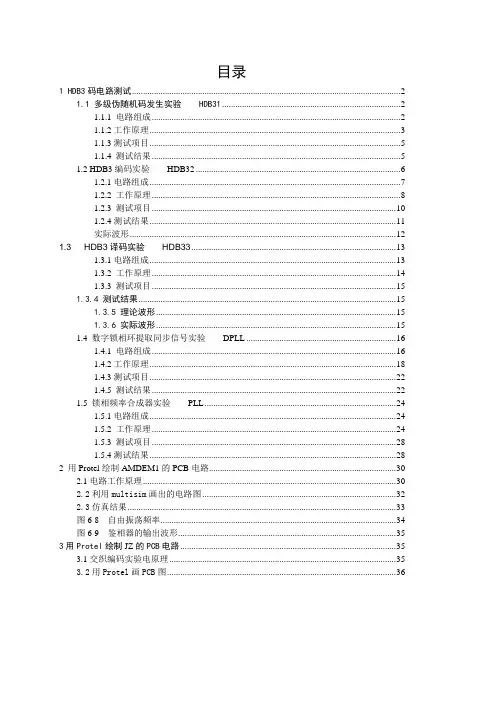

目录1 HDB3码电路测试 (2)1.1 多级伪随机码发生实验 HDB31 (2)1.1.1 电路组成 (2)1.1.2工作原理 (3)1.1.3测试项目 (5)1.1.4 测试结果 (5)1.2 HDB3编码实验HDB32 (6)1.2.1电路组成 (7)1.2.2 工作原理 (8)1.2.3 测试项目 (10)1.2.4测试结果 (11)实际波形 (12)1.3 HDB3译码实验HDB33 (13)1.3.1电路组成 (13)1.3.2 工作原理 (14)1.3.3 测试项目 (15)1.3.4 测试结果 (15)1.3.5 理论波形 (15)1.3.6 实际波形 (15)1.4 数字锁相环提取同步信号实验DPLL (16)1.4.1 电路组成 (16)1.4.2工作原理 (18)1.4.3测试项目 (22)1.4.5 测试结果 (22)1.5 锁相频率合成器实验PLL (24)1.5.1电路组成 (24)1.5.2 工作原理 (24)1.5.3 测试项目 (28)1.5.4测试结果 (28)2 用Protel绘制AMDEM1的PCB电路 (30)2.1电路工作原理 (30)2.2利用multisim画出的电路图 (32)2.3仿真结果 (33)图6-8 自由振荡频率 (34)图6-9 鉴相器的输出波形 (35)3用Protel绘制JZ的PCB电路 (35)3.1交织编码实验电原理 (35)3.2用Protel画PCB图 (36)1 HDB3码电路测试1.1 多级伪随机码发生实验 HDB31电路工作原理时钟信号乃是数字通信各级电路的重要组成部分，在数字通信电路中，若没有时钟信号，则电路基本工作条件将得不到满足而无法工作。
1.1.1 电路组成多级伪随机码发生实验是供给HDB3、PSK 等实验所需时钟和基带信号。
图1-1是实验电原理图，由以下电路组成：1) 内时钟信号源； 2) 多级分频电路； 3) 3级伪随机码发生电路； 4) 4级伪随机码发生电路；5) 5级伪随机码发生电路。
数字通信原理实验报告实验一AMI、HDB3编译码实验学院计算机与电子信息学院专业班级姓名学号指导教师实验报告评分：_______实验一 AMI、HDB3编译码实验一、实验目的了解由二进制单极性码变换为AMI码HDB3码的编码译码规则，掌握它的工作原理和实验方法。
二、实验内容1．伪随机码基带信号实验2．AMI码实验① AMI码编码实验② AMI码译码实验③ AMI码位同步提取实验3．HDB3编码实验4．HDB3译码实验5．HDB3位同步提取实验6．AMI和HDB3位同步提取比较实验7．HDB3码频谱测量实验8．书本上的HDB3码变化和示波器观察的HDB3码变化差异实验三、基本原理:PCM信号基带传输线路码型PCM信号在电缆信道中传输时一般采用基带传输方式，尽管是采用基带传输方式，但也不是将PCM编码器输出的单极性码序列直接送入信道传输，因为单极性脉冲序列的功率谱中含有丰富的直流分量和较多的低频分量，不适于直接送人用变压器耦合的电缆信道传输，为了获得优质的传输特性，一般是将单数性脉冲序列进行码型变换，以适应传输信道的特性。
(一)传输码型的选择在选择传输码型时，要考虑信号的传输信道的特性以及对定时提取的要求等。
归结起来，传输码型的选择，要考虑以下几个原则:1．传输信道低频截止特性的影响在电缆信道传输时，要求传输码型的频谱中不应含有直流分量，同时低频分量要尽量少。
原因是PCM端机，再生中继器与电缆线路相连接时，需要安装变压器，以便实现远端供电(因设置无人站)以及平衡电路与不平衡电路的连接。
图1.1是表示具有远端供电时变压器隔离电源的作用，以保护局内设备。
图1.1变压器的隔离作用由于变压器的接入，使信道具有低频截止特性，如果信码流中存在直流和低频成分，则无法通过变压器，否则将引起波形失真。
2．码型频谱中高频分量的影响一条电缆中包含有许多线对，线对间由于电磁辐射而引起的串话是随着频宰的升高而加剧，因此要求频谱中高频分量尽量少，否则因串话会限制信号的传输距离或传播容量。
信息工程学院实验报告课程名称： 通信原理实验项目名称：实验4 PCM 、HDB3传输系统实验 实验时间：班级： 姓名： 学号：一、实验目的1．掌握PCM 、AMI/HDB3传输系统原理；2．正确进行PCM 、AMI/HDB3传输系统电路连接；3．测试PCM 、AMI/HDB3传输系统中各模块输出信号，了解信号加工处理及传输的流程；4．进行PCM 、AMI/HDB3传输系统单向信号传输试验。
二、实验仪器1．HDB3编译码模块，位号：F2．PCM/ADPCM 编译码模块，位号：H3．时钟与基带数据发生模块，位号：G4．20M 双踪示波器1台5．铆孔连接线6根三、实验步骤（一）PCM 编译码实验1．插入有关实验模块对应位号可见底板右上角的“实验模块位置分布表”，注意模块插头与底板插座的防呆口一致。
23．加电打开系统电源开关，底板的电源指示灯正常显示。
若电源指示灯显示不正常，请立即关闭电源，查找异常原因。
4．实验（一）PCM编译码实验(1). 将时钟设置为64KHZ时，模拟信号为正弦波的PCM编码数据观察(2). 时钟为128KHZ，模拟信号为正弦波的PCM编码数据观察（二）PCM、HDB3传输系统实验5．关机拆线实验结束，关闭电源，拆除信号连线，并按要求放置好实验模块。
四、实验观测及分析（一）PCM编译码实验将时钟设置为64KHZ时，模拟信号为正弦波的PCM编码数据观察（1）拨码器4SW02设置“01000”，则PCM的编码时钟为64KHZ。
（2）DDS信号源设置为正弦波状态(通常频率为2KHz)，调节W01电位器，设置正弦波幅度峰峰值为0V（当无信号输入时，或信号幅度为0时）：①双踪示波器探头分别接在测量点34TP01和34P02，观察抽样脉冲及PCM编码数据，并记录下PCM 编码数据（至少记录一个周期的编码数据）。
图1 PCM编码数据及抽样脉冲分析：由实验观测结果可知，当无信号输入时，或输入信号幅度为0时，PCM编码器编码为11010101或为01010101，并不是编全0码。
HDB3编码器模块设计实验报告1、试验目的数字基带信号的传输是数字通信系统的重要组成部分之一。
在数字通信中，有些场合可不经过载波调制和解调过程，而对基带信号进行直接传输。
为使基带信号能适合在基带信道中传输，通常要经过基带信号变换，这种变换过程事实上就是编码过程。
于是，出现了各种各样的常用码型。
不同码型有不同的特点和不同的用途。
例如AMI码的传号交替反转，且这种基带信号无直流成分和很小的低频成分，利于在一般的基带信道中传输，但它可能出现四连零现象，不利于接收端的定时信号提取。
HDB3码因具有无直流成份，低频成份少和连0个数最多不超过三个等明显的优点，对定时信号的恢复十分有利，而成为CCITT协会推荐使用的基带传输码型之一。
本次试验就是要完成HDB3码编码器模块的设计。
2、总体模块划分HDB3码的编码规则如下：1. 将消息代码变换成AMI码；2. 检查AMI码中的连0情况，当4个以下的连0串时，则保持AMI的形式不变；若出现4个或4个以上连0串时，则将1后的第4个0变为与前一非0符号（+1或-1）同极性的符号，用V表示（+1记为+V，-1记为-V）。
3. 检查相邻V符号间的非0符号的个数是否为偶数，若为偶数，则再将当前的V符号的前一非0符号后的第1个0变为+D或-D符号，且D的极性与前一非0符号的极性相反，并使后面的非0符号从V符号开始再交替变化。
在编码时采取的设计思路是首先完成插V的工作，接着执行插D功能，最后实现单极性变双极性的信号输出。
这样做的好处是：输入进来的信号和插V、插D 功能电路中处理的信号都是单极性信号，且需要寄存器的数目可以少很多。
HDB3码的编码器模型如图1所示。
代码输入HDB3图1编码器总体模块模型3、模块描述1. 插V模块：插V模块设计思路如下：Count用于计连0 “01”代表1“11”代表vNYN Y2. 插D模块插D模块设计思路如下：YNNYfirstV==0表示出现的是第一个V，count用于判定两个V中1的奇偶数。
HDB3线路编码通信系统综合测试线路编码通信系统综合测试HDB3实验⽬的⼀、HDB3编译码器在通信系统中位置及发挥的作⽤1.熟悉HDB3码对通信系统性能的影响2.了解实验仪器⼆、⼀台JH50011.通信原理综合实验系统⼀台 2. 20MHz双踪⽰波器电话机实验原理三、编码线路编码的知识，加深对AMI/HDB3这⼀实验主要⽬的是让学⽣牢固所学HDB3线路编译码器在⼀个传输系统中的性能、作系统性能的认识和掌握实际通途，熟悉HDB3线路编码⽤及对相关通信业务的影响，从⽽让使学⽣⽐较全⾯的、牢固的建⽴AMI/HDB3编码和译码模块，实验的系统连接的技术。
本实验是在本章实验三的基础上增加了HDB3 1所⽰。
框图见图交换处理模DTMDTM2检1检PPCC 2#1#MM 接接传输信道编编⼝⼝码码2121HDB3信PCM编码数据编码数据PCM信号译码编码地址码显⽰地址码号解复m序列序列输出m 复接帧标志同步帧标志位同步接恢复图1 AMI/HDB3线路编码系统测试组成框图四、实验内容准备⼯作：（1）本实验在实验⼆基础上进⾏，先按实验⼆要求设置各选择开关；（2）⾸先将HDB3编译码模块输⼊数据选择开关KD01设置在DT位置（左端），位同步提取选择开关KD02设置在2_3位置（右端：单极性码），AMI/HDB3⽅式选择开关KD03设置在HDB3位置（左端）；（3）将解复接模块内的输⼊数据和时钟选择开关KB01、KB02设置HDB3位置（上端），使各终端信号经复接器、HDB3编译码器、解复接后送到对端终端设备。
1.经HDB3编译码系统传输的帧同步信号观测(1)⾸先，⽰波器以复接模块帧同步信号测试点TPB07的信号做同步，分别观测HDB3编译码模块输⼊编码数据信号测试点TPD01和输出译码数据信号测试点TPD01的波形。
电路正常⼯作时，该两点波形应⼀致。
否则，检查各跳线器设置位置是否正确，记录测试结果。
(2)⽤⽰波器同时观测复接模块帧同步指⽰测试点TPB07与解复接模块帧同步指⽰测试点TPB06波形，观测时⽤TPB07同步。
hdb3实验报告HDB3实验报告引言：HDB3（High Density Bipolar 3-Zero）是一种常用的数字传输编码技术，广泛应用于数字通信领域。
本实验旨在通过对HDB3编码的实验研究，深入了解其原理和应用。
一、HDB3编码原理HDB3编码是一种基于替代零和双零的编码技术。
在传输数据时，将数据位流转换为电压信号，通过特定规则将0替换为正负电平的交替信号，从而实现数据的传输和解码。
二、实验设备与方法本次实验所需设备包括信号发生器、示波器和编码解码器。
首先，通过信号发生器产生待编码的数据位流，并将其输入到编码器中。
然后，将编码后的信号通过示波器进行观测和分析。
最后，将编码后的信号输入到解码器中，通过解码器输出解码后的数据。
三、实验过程与结果1. 编码过程在实验中，我们选择了一个8位的二进制数据位流进行编码。
首先，将数据位流输入到编码器中，编码器根据HDB3编码规则将0替换为正负电平的交替信号。
通过示波器观测编码后的信号波形，可以清晰地看到替代零和双零的出现。
2. 解码过程将编码后的信号输入到解码器中，解码器根据HDB3解码规则将正负电平的交替信号还原为原始的数据位流。
通过示波器观测解码后的信号波形，可以验证解码器的正确性。
3. 实验结果分析通过对编码和解码过程的观测与分析，我们可以得出以下结论：a. HDB3编码可以有效地将数据位流转换为电压信号进行传输，提高传输效率和可靠性。
b. HDB3编码规则中的替代零和双零可以保持信号的直流平衡，减小传输中的直流漂移。
c. 解码器能够正确还原编码后的信号，保证数据的准确传输。
四、HDB3编码的应用HDB3编码在数字通信领域有着广泛的应用。
其主要优点包括：1. 高密度传输：HDB3编码可以有效地提高传输速率，实现高密度的数据传输。
2. 抗干扰能力强：HDB3编码规则中的替代零和双零可以提高抗干扰能力，减小传输中的误码率。
3. 保持直流平衡：HDB3编码规则可以保持信号的直流平衡，减小传输中的直流漂移，提高传输质量。
hdb3编译码实验报告HDB3编码实验报告摘要：本实验旨在通过使用HDB3编码技术来传输数字信号，并对其进行解码，以验证HDB3编码的可靠性和有效性。
实验结果表明，HDB3编码能够有效地传输数字信号，并且在存在噪声和干扰的情况下具有较强的抗干扰能力。
引言：HDB3（High Density Bipolar of order 3）编码是一种常用的数字信号编码方式，它可以有效地将数字信号转换为传输线路上的模拟信号，并且具有较强的抗干扰能力。
本实验将通过对HDB3编码的实验来验证其可靠性和有效性。
实验设计与方法：本实验首先使用数字信号发生器产生一个包含多个1和0的数字信号序列，然后将该数字信号序列通过HDB3编码器进行编码，得到对应的模拟信号。
接着，将这个模拟信号通过传输线路传输，并在接收端使用HDB3解码器对其进行解码，最终得到解码后的数字信号序列。
实验过程中，我们将分别在传输线路中引入不同程度的噪声和干扰，以观察HDB3编码在不同环境下的传输效果。
实验结果与分析：经过一系列实验操作后，我们得到了HDB3编码在不同环境下的传输效果。
实验结果表明，HDB3编码在无噪声和干扰的情况下能够准确地传输数字信号，并且在存在噪声和干扰的情况下，仍然能够有效地保持信号的完整性和准确性。
这表明HDB3编码具有较强的抗干扰能力，能够在复杂的传输环境下保证信号的可靠传输。
结论：通过本实验，我们验证了HDB3编码在数字信号传输中的可靠性和有效性。
HDB3编码不仅能够有效地将数字信号转换为模拟信号进行传输，而且在存在噪声和干扰的情况下具有较强的抗干扰能力，能够保证信号的可靠传输。
因此，HDB3编码在数字通信领域具有重要的应用价值。
HDB3线路编码通信系统综合测试
一、 实验目的
1. 熟悉HDB3编译码器在通信系统中位置及发挥的作用
2. 了解HDB3码对通信系统性能的影响
二、 实验仪器
1. JH5001通信原理综合实验系统 一台
2.
20MHz 双踪示波器
一台
三、 电话机实验原理
这一实验主要目的是让学生牢固所学HDB3线路编码的知识，加深对AMI/HDB3编码系统性能的认识和掌握实际通途，熟悉HDB3线路编译码器在一个传输系统中的性能、作用及对相关通信业务的影响，从而让使学生比较全面的、牢固的建立AMI/HDB3线路编码的技术。
本实验是在本章实验三的基础上增加了HDB3编码和译码模块，实验的系统连接框图见图1所示。
四、 实验内容
准备工作：
（1）本实验在实验二基础上进行，先按实验二要求设置各选择开关；
2#
1#
图 1 AMI/HDB3线路编码系统测试组成框图
（2）首先将HDB3编译码模块输入数据选择开关KD01设置在DT位置（左端），位同步提取选择开关KD02设置在2_3位置（右端：单极性码），AMI/HDB3方式选择
开关KD03设置在HDB3位置（左端）；
（3）将解复接模块内的输入数据和时钟选择开关KB01、KB02设置HDB3位置（上端），使各终端信号经复接器、HDB3编译码器、解复接后送到对端终端设备。
1.经HDB3编译码系统传输的帧同步信号观测
(1)首先，示波器以复接模块帧同步信号测试点TPB07的信号做同步，分别观测HDB3
编译码模块输入编码数据信号测试点TPD01和输出译码数据信号测试点TPD01的波形。
电路正常工作时，该两点波形应一致。
否则，检查各跳线器设置位置是否正确，记录测试结果。
(2)用示波器同时观测复接模块帧同步指示测试点TPB07与解复接模块帧同步指示测试
点TPB06波形，观测时用TPB07同步。
经HDB3编译码模块传输后解复接模块帧同步指示波形在正常时应与发端帧同步指示波形同步。
如不同步请检查各跳线器设置位置是否正确，记录测试结果。
(3)将HDB3编译码模块内位同步提取输入信号选择开关KD02设置在1_2位置（左端：
双极性码），使HDB3位同步电路失锁。
在该情况下重复上述测量步骤，记录测试结果。
2.经HDB3编译码系统传输的PCM话音业务测试
(1)按准备工作要求设置各跳线开关。
通过电话拨号接通电话，使两端电话处于正常通
话状态。
如不能通话请检查各跳线器设置是否正确。
通过电话机2讲话，听ADPCM2至ADPCM1方向经过复接系统传输的话音信号是否受HDB3编译码系统影响。
（注：系统中仅ADPCM2至ADPCM1方向经过复接系统传输，ADPCM1至ADPCM2信道传输现设置为直通。
）
(2)将HDB3编译码模块内位同步提取输入信号选择开关KD02设置在1_2位置（左端：
双极性码），使HDB3位同步电路失锁。
在该情况下重复上述测量步骤，记录测试结果。
3.经HDB3编译码系统传输的ADPCM话音业务测试
方法同PCM话音业务测试，请学生自己组织实施。
4.经HDB3编译码系统传输的m序列信号测试
(1)按准备工作要求设置各跳线开关。
示波器以复接模块内m序列检测点TPB01信号做
参考观察解复接模块内m序列接收输出测试点TPB05波形是否正确。
正常情况两者信号应同步、一致。
如不同步请检查各跳线器设置是否正确，记录测试结果。
(2)将HDB3编译码模块内位同步提取输入信号选择开关KD02设置在1_2位置（左端：
双极性码），使HDB3位同步电路失锁。
在该情况下重复上述测量步骤，记录测试结果。
5.经HDB3编译码系统传输的开关信号指示灯观测
方法同前，请学生自己组织实施。
6.HDB3编译码系统电路故障对通信信号的影响测试
通过断开HDB3编译码模块的输入数据信号、接收译码位同步时钟提取电路失锁等设置不同的故障。
让同学通过观测故障现象和测量，分析故障原因，培养学生分析问题和解决问题的能力。
具体测试在老师的指导下由学生自己组织完成。
五、实验报告
1、整理、分析测试数据，总结测试结果；
2、叙述HDB3码在通信系统中的作用及对通信系统影响。
