华为交换机VLAN聚合（超级vlan）配置示例1、组网需求图1 VLAN聚合组网图如图1所示，某公司拥有多个部门且位于同一网段，为了提升业务安全性，将不同部门的用户划分到不同VLAN中。
现由于业务需要，不同部门间的用户需要互通。
VLAN2和VLAN3为不同部门，现需要实现不同VLAN间的用户可以互相访问。
可以在Switch上部署VLAN聚合，实现VLAN2和VLAN3二层隔离、三层互通，同时VLAN2和VLAN3采用同一个子网网段，节省了IP地址。
2、配置思路2.1、把Switch接口加入到相应的sub-VLAN中，实现不同sub-VLAN间的二层隔离。
2.2、把sub-VLAN聚合为super-VLAN。
2.3、配置VLANIF接口的IP地址。
2.4、配置super-VLAN的Proxy ARP，实现sub-VLAN间的三层互通。
3、操作步骤3.1、配置接口类型# 配置接口GE1/0/1为Access类型。
接口GE1/0/2、GE1/0/3、GE1/0/4的配置与GE1/0/1相同，不再赘述。
<HUAWEI> system-view[HUAWEI] sysname Switch[Switch] interface gigabitethernet 1/0/1[Switch-GigabitEthernet1/0/1] port link-type access[Switch-GigabitEthernet1/0/1] quit#创建VLAN2并向VLAN2中加入GE1/0/1和GE1/0/2。
[Switch] vlan 2[Switch-vlan2] port gigabitethernet 1/0/1 1/0/2[Switch-vlan2] quit#创建VLAN3并向VLAN3中加入GE1/0/3和GE1/0/4。
[Switch] vlan 3[Switch-vlan3] port gigabitethernet 1/0/3 1/0/4[Switch-vlan3] quit3.2、配置VLAN4# 配置super-VLAN。
VLAN配置原理概述VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的LAN在逻辑上划分成多个广播域（多个VLAN）的通信技术。
VLAN内的主机间可以直接通信，而VLAN 间不能直接互通，从而将广播报文限制在一个VLAN内，即广播隔离。
交换机可以基于端口、MAC地址、IP子网、协议和策略划分VLAN，通过802.1Q协议封装不同的VLAN报文，依据报文中的TAG字段对不同VLAN报文进行区分，并根据不同的端口属性对VLAN报文进行处理。
VLAN技术提供VLAN Aggregation、MUX VLAN等增强特性。
实验目的●掌握VLAN划分的不同方法●掌握VLAN Aggregation的配置方法●掌握MUX VLAN的配置方法●掌握VLAN间通信的基本配置方法●掌握端口隔离的配置方法实验内容1.任务要求公司A网络如实验拓扑所示，请根据如下需求对网络进行部署：1)在SW1、SW2、SW3和SW4上创建VLAN12、13、24、112、103、212、312、334、305、401和402；2)将SW1的E0/0/1和E0/0/2划入VLAN112，将E0/0/3划入VLAN103；3)在SW2的E0/0/1和E0/0/2划入VLAN212；4)在SW3的E0/0/1和SW3的E0/0/2划入VLAN312，将SW3的E0/0/3和E0/0/4划入VLAN334，将SW3的E0/0/5划入VLAN305；5)在SW4上，将MAC地址为5489-98CF-447F、IP地址为4.1.1.1的PC41划入VLAN401，MAC地址为5489-98CF-E17D、IP地址为4.2.2.2划入VLAN402；6)在SW1上，通过合适的技术实现VLAN112和VLAN103之间的二层隔离、三层转发功能。
另外可以在交换机上创建VLAN104，IP地址为1.0.0.254/24；7)在SW2上实现VLAN212内PC21和PC22二层隔离三层互通。

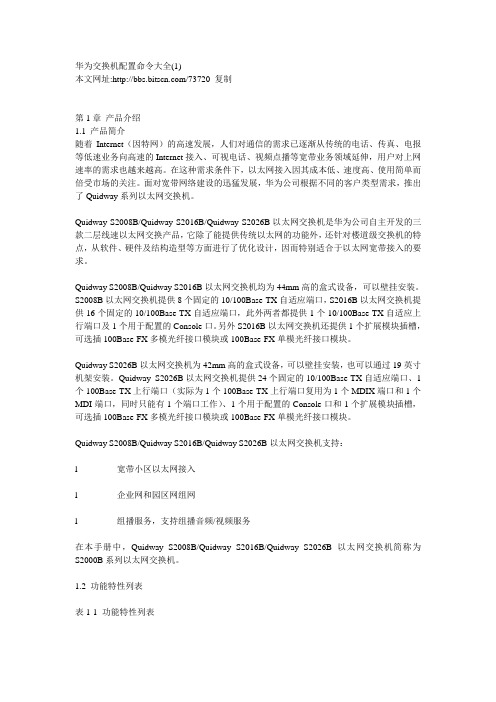

华为交换机配置命令大全(1)本文网址:/73720 复制第1章产品介绍1.1 产品简介随着Internet（因特网）的高速发展，人们对通信的需求已逐渐从传统的电话、传真、电报等低速业务向高速的Internet接入、可视电话、视频点播等宽带业务领域延伸，用户对上网速率的需求也越来越高。
在这种需求条件下，以太网接入因其成本低、速度高、使用简单而倍受市场的关注。
面对宽带网络建设的迅猛发展，华为公司根据不同的客户类型需求，推出了Quidway系列以太网交换机。
Quidway S2008B/Quidway S2016B/Quidway S2026B以太网交换机是华为公司自主开发的三款二层线速以太网交换产品，它除了能提供传统以太网的功能外，还针对楼道级交换机的特点，从软件、硬件及结构造型等方面进行了优化设计，因而特别适合于以太网宽带接入的要求。
Quidway S2008B/Quidway S2016B以太网交换机均为44mm高的盒式设备，可以壁挂安装。
S2008B以太网交换机提供8个固定的10/100Base-TX自适应端口，S2016B以太网交换机提供16个固定的10/100Base-TX自适应端口，此外两者都提供1个10/100Base-TX自适应上行端口及1个用于配置的Console口。
另外S2016B以太网交换机还提供1个扩展模块插槽，可选插100Base-FX多模光纤接口模块或100Base-FX单模光纤接口模块。
Quidway S2026B以太网交换机为42mm高的盒式设备，可以壁挂安装，也可以通过19英寸机架安装。
Quidway S2026B以太网交换机提供24个固定的10/100Base-TX自适应端口、1个100Base-TX上行端口（实际为1个100Base-TX上行端口复用为1个MDIX端口和1个MDI端口，同时只能有1个端口工作）、1个用于配置的Console口和1个扩展模块插槽，可选插100Base-FX多模光纤接口模块或100Base-FX单模光纤接口模块。

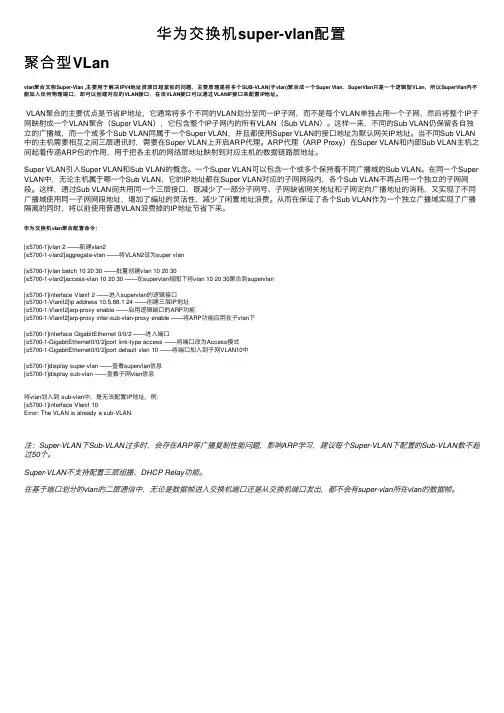

华为交换机super-vlan配置聚合型VLanvlan聚合⼜称Super-Vlan ,主要⽤于解决IPV4地址资源⽇趋紧张的问题，主要原理是将多个SUB-VLAN(⼦vlan)聚合成⼀个Super Vlan，SuperVlan只是⼀个逻辑型VLan，所以SuperVlan内不能加⼊任何物理端⼝，却可以创建对应的VLAN接⼝，在该VLAN接⼝可以通过VLANIF接⼝来配置IP地址。
VLAN聚合的主要优点是节省IP地址，它通常将多个不同的VLAN划分⾄同⼀IP⼦⽹，⽽不是每个VLAN单独占⽤⼀个⼦⽹，然后将整个IP⼦⽹映射成⼀个VLAN聚合（Super VLAN），它包含整个IP⼦⽹内的所有VLAN（Sub VLAN）。
这样⼀来，不同的Sub VLAN仍保留各⾃独⽴的⼴播域，⽽⼀个或多个Sub VLAN同属于⼀个Super VLAN，并且都使⽤Super VLAN的接⼝地址为默认⽹关IP地址。
当不同Sub VLAN 中的主机需要相互之间三层通讯时，需要在Super VLAN上开启ARP代理。
ARP代理（ARP Proxy）在Super VLAN和内部Sub VLAN主机之间起着传递ARP包的作⽤，⽤于把各主机的⽹络层地址映射到对应主机的数据链路层地址。
Super VLAN引⼊Super VLAN和Sub VLAN的概念。
⼀个Super VLAN可以包含⼀个或多个保持着不同⼴播域的Sub VLAN。
在同⼀个Super VLAN中，⽆论主机属于哪⼀个Sub VLAN，它的IP地址都在Super VLAN对应的⼦⽹⽹段内，各个Sub VLAN不再占⽤⼀个独⽴的⼦⽹⽹段。
这样，通过Sub VLAN间共⽤同⼀个三层接⼝，既减少了⼀部分⼦⽹号、⼦⽹缺省⽹关地址和⼦⽹定向⼴播地址的消耗，⼜实现了不同⼴播域使⽤同⼀⼦⽹⽹段地址，增加了编址的灵活性，减少了闲置地址浪费。
从⽽在保证了各个Sub VLAN作为⼀个独⽴⼴播域实现了⼴播隔离的同时，将以前使⽤普通VLAN浪费掉的IP地址节省下来。
华为交换机VLAN配置由于VLAN是逻辑地而不是物理地划分，所以同一个VLAN内的各个计算机无须被放置在同一个物理空间里，即这些计算机不一定属于同一个物理LAN网段。
下面是店铺收集整理的华为交换机VLAN配置，希望对大家有帮助~~华为交换机VLAN配置工具/原料华为交换机方法/步骤『VLAN配置流程』1. 缺省情况下所有端口都属于VLAN 1，并且端口是access端口，一个access端口只能属于一个vlan;2. 如果端口是access端口，则把端口加入到另外一个vlan的同时，系统自动把该端口从原来的vlan中删除掉;3. 除了VLAN1，如果VLAN XX不存在，在系统视图下键入VLAN XX，则创建VLAN XX并进入VLAN视图;如果VLAN XX已经存在，则进入VLAN视图。
配置方法一：1. 创建(进入)vlan2[SwitchA]vlan 22. 将端口E0/1加入到vlan2[SwitchA-vlan2]port ethernet 0/13. 创建(进入)vlan3[SwitchA-vlan2]vlan 34. 将端口E0/2加入到vlan3[SwitchA-vlan3]port ethernet 0/2配置方法二：1. 创建(进入)vlan2[SwitchA]vlan 22. 进入端口E0/1视图[SwitchA]interface ethernet 0/13. 指定端口E0/1属于vlan2[SwitchA-Ethernet1]port access vlan 24. 创建(进入)vlan3[SwitchA]vlan 35. 进入端口E0/2视图[SwitchA]interface ethernet 0/26. 指定端口E0/2属于vlan3[SwitchA-Ethernet2]port access vlan 34测试验证1. 使用命令disp cur可以看到端口E0/1属于vlan2，E0/2属于vlan3;2. 使用display interface Ethernet 0/1可以看到端口为access 端口，PVID为2;3. 使用display interface Ethernet 0/2可以看到端口为access 端口，PVID为3。

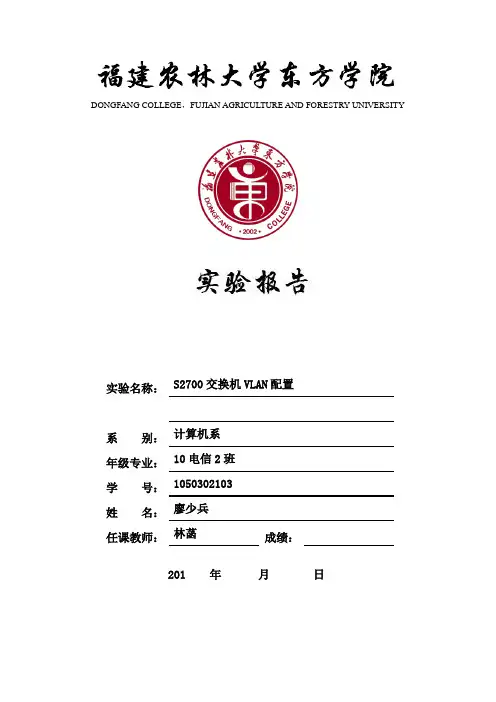

DONGFANG COLLEGE，FUJIAN AGRICULTURE AND FORESTRY UNIVERSITY实验名称：S2700交换机VLAN配置系别：计算机系年级专业：10电信2班学号：1050302103姓名：廖少兵任课教师：林菡成绩：201 年月日知识准备知识准备了解交换机的基本知识，了解交换机的基本原理，了解VLAN的原理。
阅读《Quidway S2700-SI 产品手册》。
实验目的掌握低端系列交换机产品VLAN的配置和使用实验内容VLAN业务的配置实验设备S2700 两台PC机四台直连网线5条串口线(调测线) 一条实验拓扑交换机A和交换机B通过端口1相连，交换机A的端口2与交换机B的端口2是VLAN10 的成员，交换机A的端口3与交换机B的端口3是VLAN20的成员。
配置步骤交换机A的具体配置如下：[s2700] interface Ethernet 0/0/2[s2700-Ethernet0/0/2] port link-type access[s2700-Ethernet0/0/2] interface Ethernet 0/0/3[s2700-Ethernet0/0/3] port link-type access[s2700-Ethernet0/0/3]quit[S2700]vlan 10[S2700-vlan10]port Ethernet 0/0/2[S2700]vlan 20[S2700-vlan20]port Ethernet 0/0/3[S2700]interface Ethernet 0/0/1[S2700-Ethernet0/0/1]port link-type trunk[S2700-Ethernet0/0/1] port trunk allow-pass vlan 10 20[S2700-Ethernet0/0/1]quit交换机B的具体配置如下：[s2700] interface Ethernet 0/0/2[s2700-Ethernet0/0/2] port link-type access[s2700-Ethernet0/0/2] interface Ethernet 0/0/3[s2700-Ethernet0/0/3] port link-type access[s2700-Ethernet0/0/3]quit[S2700]vlan 10[S2700-vlan10]port Ethernet 0/0/2[S2700-vlan10]quit[S2700]vlan 20[S2700-vlan20]port Ethernet 0/0/3[S2700-vlan20]qu[S2700]interface Ethernet 0/0/1[S2700-Ethernet0/0/1]port link-type trunk[S2700-Ethernet0/0/1] port trunk allow-pass vlan 10 20[S2700-Ethernet0/0/1]quit验证方法PC-1和PC-3能互通PC-2和PC-4能互通PC-1和PC-4不能互通，PC-2和PC-3不能互通实验结论同一vlan下的设备可以互通，不同vlan下的设备不能互通；通过端口打TAG可以传递多个vlan信息。

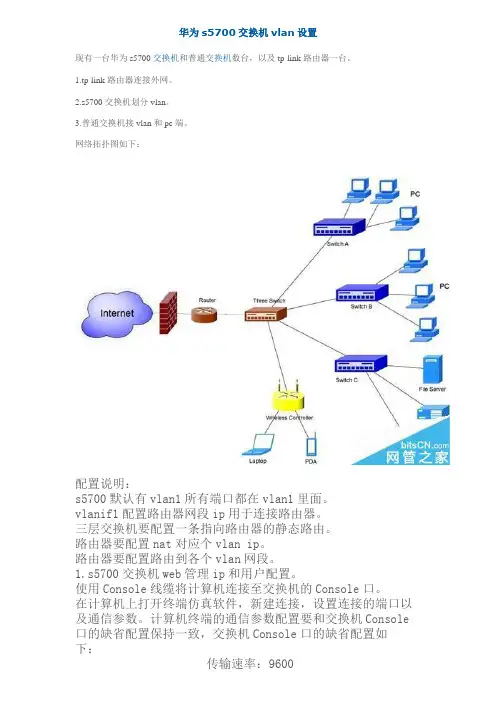

华为s5700交换机vlan设置现有一台华为s5700交换机和普通交换机数台，以及tp-link路由器一台。
1.tp-link路由器连接外网。
2.s5700交换机划分vlan。
3.普通交换机接vlan和pc端。
网络拓扑图如下：配置说明：s5700默认有vlan1所有端口都在vlan1里面。
vlanif1配置路由器网段ip用于连接路由器。
三层交换机要配置一条指向路由器的静态路由。
路由器要配置nat对应个vlan ip。
路由器要配置路由到各个vlan网段。
1.s5700交换机web管理ip和用户配置。
使用Console线缆将计算机连接至交换机的Console口。
在计算机上打开终端仿真软件，新建连接，设置连接的端口以及通信参数。
计算机终端的通信参数配置要和交换机Console 口的缺省配置保持一致，交换机Console口的缺省配置如数据位：8校验方式：无停止位：1流控方式：无按Enter键，直到仿真终端出现如下显示，提示用户配置验证密码。
Please configure the login password (6-16)Enter Password:123456789Confirm Password:123456789配置交换机的管理IP。
system-viewinterface meth 0/0/1ip address 10.255.4.100 24quitquitsave配置web登陆用户信息。
system-viewaaalocal-user admin password cipher pioneer@2015local-user admin privilege level 15local-user admin service-type http ftplocal-user admin ftp-directory flash:quitquitsave使用网线将计算机与交换机的ETH口相连,配置计算机上的IP。
华为交换机vlan的配置代码关于华为交换机vlan的配置代码华为交换机vlan配置名称后我们要进入每一个端口来华为交换机vlan配置。
在交换机中，要进入某个端口比如说第4个端口，要用interface Ethernet 0/4，好的，结合上面给出的图我们让端口2、3、4和5属于VLAN2 ，端口17---22属于VLAN3 。
命令是vlan-membership static/ dynamic VLAN号。
静态的或者动态的两者必须选择一个，后面是刚才华为交换机vlan配置号。
好的，我们看结果：1900Switch(config)#interface ethernet 0/21900Switch(config-if)#vlan-membership static 21900Switch(config-if)#int e0/31900Switch(config-if)#vlan-membership static 21900Switch(config-if)#int e0/41900Switch(config-if)#vlan-membership static 21900Switch(config-if)#int e0/51900Switch(config-if)#vlan-membership static 21900Switch(config-if)#int e0/171900Switch(config-if)#vlan-membership static 3。
1900Switch(config-if)#int e0/221900Switch(config-if)#vlan-membership static 31900Switch(config-if)#好的，我们已经把华为交换机vlan配置都定义到了交换机的端口上了。
这儿，我们只是配置的静态的，关于动态的，我们在后面会有提及的。
到现在为止，我们已经把交换机的华为交换机vlan配置好了，怎么样，没有你想象的那么复杂吧：)。

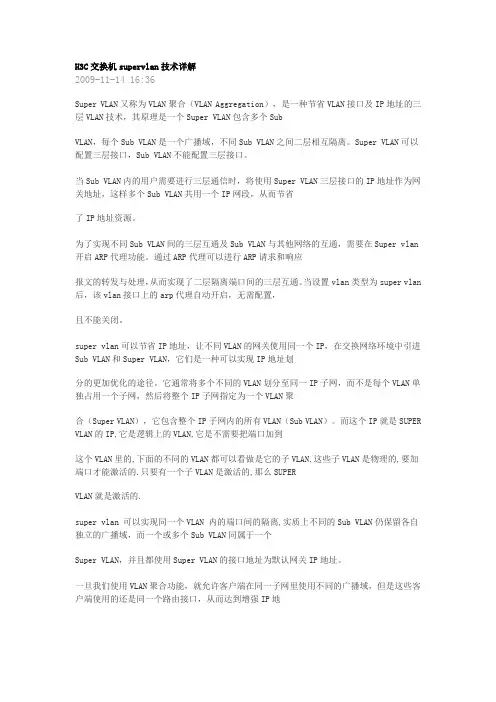

H3C交换机supervlan技术详解2009-11-14 16:36Super VLAN又称为VLAN聚合（VLAN Aggregation），是一种节省VLAN接口及IP地址的三层VLAN技术，其原理是一个Super VLAN包含多个SubVLAN，每个Sub VLAN是一个广播域，不同Sub VLAN之间二层相互隔离。
Super VLAN可以配置三层接口，Sub VLAN不能配置三层接口。
当Sub VLAN内的用户需要进行三层通信时，将使用Super VLAN三层接口的IP地址作为网关地址，这样多个Sub VLAN共用一个IP网段，从而节省了IP地址资源。
为了实现不同Sub VLAN间的三层互通及Sub VLAN与其他网络的互通，需要在Super vlan 开启ARP代理功能。
通过ARP代理可以进行ARP请求和响应报文的转发与处理，从而实现了二层隔离端口间的三层互通。
当设置vlan类型为super vlan 后，该vlan接口上的arp代理自动开启，无需配置，且不能关闭。
super vlan可以节省IP地址，让不同VLAN的网关使用同一个IP，在交换网络环境中引进Sub VLAN和Super VLAN，它们是一种可以实现IP地址划分的更加优化的途径。
它通常将多个不同的VLAN划分至同一IP子网，而不是每个VLAN单独占用一个子网，然后将整个IP子网指定为一个VLAN聚合（Super VLAN），它包含整个IP子网内的所有VLAN（Sub VLAN）。
而这个IP就是SUPER VLAN的IP,它是逻辑上的VLAN,它是不需要把端口加到这个VLAN里的,下面的不同的VLAN都可以看做是它的子VLAN,这些子VLAN是物理的,要加端口才能激活的.只要有一个子VLAN是激活的,那么SUPERVLAN就是激活的.super vlan 可以实现同一个VLAN 内的端口间的隔离,实质上不同的Sub VLAN仍保留各自独立的广播域，而一个或多个Sub VLAN同属于一个Super VLAN，并且都使用Super VLAN的接口地址为默认网关IP地址。
H3C交换机supervlan技术详解2009-11-14 16:36Super VLAN又称为VLAN聚合（VLAN Aggregation），是一种节省VLAN接口及IP地址的三层VLAN技术，其原理是一个Super VLAN包含多个SubVLAN，每个Sub VLAN是一个广播域，不同Sub VLAN之间二层相互隔离。
Super VLAN可以配置三层接口，Sub VLAN不能配置三层接口。
当Sub VLAN内的用户需要进行三层通信时，将使用Super VLAN三层接口的IP地址作为网关地址，这样多个Sub VLAN共用一个IP网段，从而节省了IP地址资源。
为了实现不同Sub VLAN间的三层互通及Sub VLAN与其他网络的互通，需要在Super vlan 开启ARP代理功能。
通过ARP代理可以进行ARP请求和响应报文的转发与处理，从而实现了二层隔离端口间的三层互通。
当设置vlan类型为super vlan后，该vlan接口上的arp代理自动开启，无需配置，且不能关闭。
super vlan可以节省IP地址，让不同VLAN的网关使用同一个IP，在交换网络环境中引进Sub VLAN和Super VLAN，它们是一种可以实现IP地址划分的更加优化的途径。
它通常将多个不同的VLAN划分至同一IP子网，而不是每个VLAN单独占用一个子网，然后将整个IP子网指定为一个VLAN聚合（Super VLAN），它包含整个IP子网内的所有VLAN（Sub VLAN）。
而这个IP就是SUPER VLAN的IP,它是逻辑上的VLAN,它是不需要把端口加到这个VLAN里的,下面的不同的VLAN都可以看做是它的子VLAN,这些子VLAN是物理的,要加端口才能激活的.只要有一个子VLAN是激活的,那么SUPERVLAN就是激活的.super vlan 可以实现同一个VLAN 内的端口间的隔离,实质上不同的Sub VLAN仍保留各自独立的广播域，而一个或多个Sub VLAN同属于一个Super VLAN，并且都使用Super VLAN 的接口地址为默认网关IP地址。
华为交换机怎么配置VLAN和VLANif
华为交换机配置VLAN和VLANif是怎么样的呢，操作是怎么的，那么华为交换机如何配置VLAN和VLANif?下面是店铺收集整理的华为交换机如何配置VLAN和VLANif，希望对大家有帮助~~
华为交换配置VLAN和VLANif的方法
工具/原料
华为交换机一台
电脑一台
方法/步骤
请自行准备好华为交换机和电脑
并且让你的电脑和交换机连接上
使用system-view命令
进入[]模式
创建一个vlan
[Quidway]vlan 2
添加端口
[Quidway-vlan2]port Ethernet 0/0/13 to 0/0/15
然后使用display current查看端口是否属于这个vlan
当然我们也可以用display vlan来查看vlan信息
配置vlan IP
[Quidway]interface Vlanif 2
配置vlanif ip地址
[Quidway]interface Vlanif 2
[Quidway-Vlanif2]ip address 10.10.100.1 255.255.255.0
配置完成之后再次使用display current 来查看下配置信息
如下图能看到vlanif 的ip地址
完成之后吧你的电脑接入到vlan2的接口上
并设置好你的IP地址
然后ping 10.10.100.1是否正常
如下图。
华为交换机配置命令超详解集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]华为交换机配置命令超详解华为3COM交换机配置命令详解1、配置文件相关命令[Quidway]display current-configuration ;显示当前生效的配置[Quidway]display saved-configuration ；显示flash中配置文件，即下次上电启动时所用的配置文件reset saved-configuration ；檫除旧的配置文件reboot ；交换机重启display version ；显示系统版本信息2、基本配置[Quidway]super password ；修改特权用户密码[Quidway]sysname ；交换机命名[Quidway]interface ethernet 0/1 ；进入接口视图[Quidway]interface vlan x ；进入接口视图[Quidway-Vlan-interfacex]ip address ；配置VLAN的IP地址[Quidway]ip route-static ；静态路由＝网关3、telnet配置[Quidway]user-interface vty 0 4 ；进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ；设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ；设置口令[S3026-ui-vty0-4]user privilege level 3 ；用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ；配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ；配置端口工作速率[Quidway-Ethernet0/1]flow-control ；配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ；配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ；设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ；激活端口[Quidway-Ethernet0/2]quit ；退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual ；创建手工聚合组1[DeviceA] interface ethernet 1/0/1 ；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2 ；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建Tunnel业务环回组。
S3500系列交换机Super VLAN的配置- 华为技术- 51CTO技术论坛S3500系列交换机Super VLAN的配置S3500系列交换机Super VLAN的配置一组网需求：创建Super VLAN 10和Sub VLAN：VLAN 2、VLAN3、VLAN5，端口E0/1和端口E0/2属于VLAN2，端口E0/3和端口E0/4属于VLAN3，端口E0/5和端口E0/6属于VLAN5，由于VLAN之间能够满足二层隔离，现要求Sub VLAN两两之间三层互通。
二组网图：无三配置步骤：1．进入系统视图system-view2．创建（进入）VLAN 10[Switch] vlan 103．设置VLAN类型为Super VLAN[Switch-vlan10] supervlan4．创建（进入）VLAN2[Switch-vlan10] vlan 25．将端口E0/1与E0/2加入VLAN 2[Switch-vlan2] port ethernet0/1 ethernet0/26．创建（进入）VLAN 3[Switch-vlan2] vlan 38．将端口E0/3与E0/4加入VLAN 3[Switch-vlan3] port ethernet0/3 ethernet0/49．创建（进入）VLAN 5[Switch-vlan3] vlan 510．将端口E0/5与E0/6加入VLAN 5[Switch-vlan5] port ethernet0/5 ethernet0/611．创建（进入）VLAN 10[Switch-vlan5] vlan 1012．配置Super VLAN和Sub VLAN间的映射关系[Switch-vlan10] subvlan 2 3 513．进入VLAN接口10视图[Switch-vlan10] interface vlan 1014．配置VLAN10的IP地址[Switch-Vlan-interface10] ip address 10.110.1.1 255.255.255.0 四配置关键点：1.VLAN被设置成Super VLAN前，不能包含任何以太网端口；被设置为Super VLAN后，也不能向其中添加以太网端口。
华为中低端lanswitch常见数据配置方法一、设备登录方法LANSWITCH设备常见的登录方法有两种，一种是本地串口登录，一种是telnet登录，设备第一次使用必须通过本地串口登录，下面介绍本地串口登录的方法：第一步：准备好一台带RS-232串口的微机或便携机，一条配置电缆线（配置电缆线为墨绿色，华为公司所有二三层交换机、路由器、和MA5200E/F设备的配置电缆线都是通用的，随机发货的都有这种电缆线，建议设备维护人员各自保存一根，方便开户和维护）。
第二步：将设备加电，将微机（或终端）的串口通过标准RS-232电缆与设备的Console口连接，如图一所示图一：通过配置口搭建本地配置环境第三步：在微机上依次点击开始－程序－附件－通讯－超级终端，打开设置终端界面，双击Hypertrm.exe的图标，出现如下图标连接名称设置设置连接名称（可随意设置）、点击确定连接端口设置选择连接到串口一（根据PC机实际情况选择），点击确定端口通信参数设置分别选择通信参数为9600bps、8位数据位、1位停止位、无校验和无流控，点击确定第三步：在登录串口敲回车键就会出现配置界面，如果是S2008出现如下的提示符：<S2008>敲入system-view就可以进入常见数据配置模式，提示符为]对于老命令行的交换机会出现如下的提示符S2008>敲入enable就进入常见数据配置模式，提示符为#注：所有的数据配置都可以通过串口登录界面进行。
二、常用数据配置命令一）VLAN及端口配置命令1、创建vlan[S2008]vlan 381对于老命令行：S2008#config terminal //先进入config模式S2008(config)#vlan 3812、access端口配置（直接接PC机的端口），将access端口加入到vlan中去[S2008-vlan381] port Ethernet 0/2对于老命令行为S2008 (config-vlan381)#switchport ethernet 0/23、trunk端口配置！配置端口Ethernet0/9为Trunk端口，并允许381等VLAN通过。
ZXR10 6900 系列万兆路由交换机用户手册（以太网交换分册）1.2 配置VLAN1．创建指定VLAN，并进入VLAN 配置模式ZXR10(config)# vlan <vlan-id> 交换机上缺省只有VLAN1，使用该命令可以创建其他VLAN2．批量创建VLANZXR10# vlan database 进入vlan 数据库ZXR10(vlan)# vlan <vlan-list> 可以在数据库中批量创建VLAN3．设置VLAN 的别名ZXR10(config-vlan)# name <vlan-name> 在有些命令中可以使用别名代替VLAN号说明：VLAN 别名用于区分各个VLAN，可以是小组名称、部门、地区等。
缺省情况下，VLAN 的别名为“VLAN”＋VLAN ID，其中VLAN ID 部分为4位数字，不足4 位用0 补足，如ID 为4 的VLAN 别名缺省为VLAN0004。
4．设置以太网端口的VLAN 链路类型ZXR10(config)# interface <interface-name> 进入交换机上的二层接口ZXR10(config-if)# switchport mode {access|trunk|hybrid} 设置以太网端口的VLAN 链路类型说明：ZXR10 6900 系列交换机以太网端口的VLAN 链路类型有三种：Access 模式、Trunk 模式和Hybrid 模式，默认为Access 模式。
5．把以太网端口加入到指定VLAN●把Access 端口加入到指定VLANZXR10(config)# interface <interface-name> 进入交换机上的二层接口ZXR10(config-if)# switchport access vlan {<vlan-id>|<vlan-name>}设置端口属于哪个VLAN●把Trunk 端口加入到指定VLANZXR10(config)# interface <interface-name> 进入交换机上的二层接口ZXR10(config-if)# switchport trunk vlan<vlan-list>设置端口属于哪些VLAN●把Hybrid 端口加入到指定VLANZXR10(config)# interface <interface-name> 进入交换机上的二层接口ZXR10(config-if)# switchport hybrid vlan<vlan-list> [tag|untag]设置端口属于哪些VLAN，并设置这些VLAN 的数据是否打标签6．设置以太网端口的native VLAN（PVID）每个802.1Q 的端口都被分配了一个缺省的VLAN ID，称为PVID。
配置VLAN聚合示例
组网需求
如图1所示，S-switch的接口Ethernet0/0/1连接PC1，Ethernet0/0/2连接PC2，Ethernet0/0/3连接PC3，Ethernet0/0/4连接PC4。
要求通过Proxy ARP后，VLAN2和VLAN3之间可以互相三层通信。
图1 配置VLAN聚合组网图
适用产品和版本
本特性适用于S2300/S3300/S5300设备。
各产品型号的功能实现相同。
版本为V100R002C01B010及后续版本。
各版本的功能实现相同。
配置注意事项
super-VLAN与sub-VLAN必须使用不同的VLAN ID，super-VLAN中不能包含任何物理接口。
配置思路
采用如下的思路配置VLAN聚合：
创建VLAN。
配置sub-VLAN加入super-VLAN。
配置VLANIF接口的IP地址。
配置sub-VLAN的Proxy ARP。
说明：
PC1、PC2、PC3和PC4需要预先配置IP地址，并使它们和VLAN4处于同一网段。
数据准备
为完成此配置例，需准备如下的数据：
sub-VLAN的ID为2和3，super-VLAN的ID为4。
Ethernet0/0/1、Ethernet0/0/2属于VLAN2。
Ethernet0/0/3、Ethernet0/0/4属于VLAN3。
super-VLAN的IP地址为10.10.10.1。
配置步骤
创建VLAN2、VLAN3和VLAN4。
<Quidway> system-view
[Quidway] sysname S-switch
[S-switch] vlan batch 2 3 4配置sub-VLAN加入super-VLAN。
# 将接口Ethernet0/0/1、Ethernet0/0/2加入到sub-VLAN2中。
[S-switch-vlan2] port gigabitethernet 0/0/1 0/0/2
[S-switch-vlan2] quit# 将接口Ethernet0/0/3、Ethernet0/0/4加入到sub-VLAN3中。
[S-switch-vlan3] port gigabitethernet 0/0/3 0/0/4
[S-switch-vlan3] quit# 创建super-VLAN的ID为4,并将sub-VLAN2、3加入到super-VLAN中。
[S-switch] vlan 4
[S-switch-vlan4] aggregate-vlan
[S-switch-vlan4] access-vlan 2 to 3
[S-switch-vlan4] quit配置接口VLANIF4的IP地址为10.10.10.1。
[S-switch] interface vlanif 4
[S-switch-Vlanif4] ip address 10.10.10.1 255.255.255.0配置Proxy ARP功能。
[S-switch-Vlanif4] arp-proxy inter-sub-vlan-proxy enable验证配置结果
VLAN2的PC与VLAN3的PC间可以互相三层通信。
