2016华为交换机常用配置实例

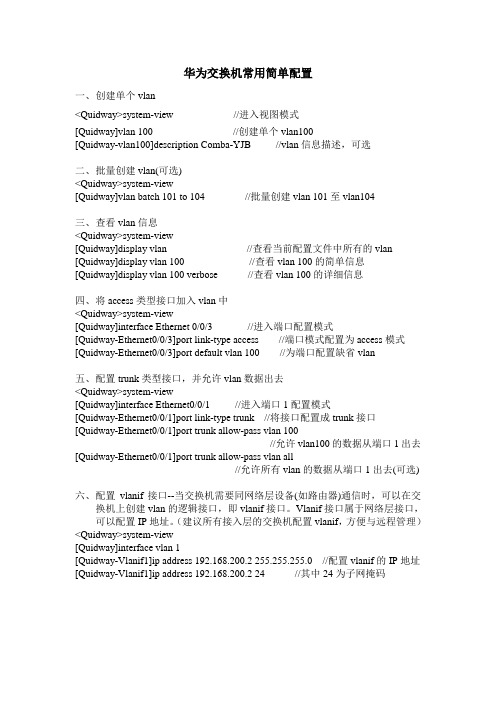

华为交换机常用简单配置一、创建单个vlan<Quidway>system-view //进入视图模式[Quidway]vlan 100 //创建单个vlan100[Quidway-vlan100]description Comba-YJB //vlan信息描述，可选二、批量创建vlan(可选)<Quidway>system-view[Quidway]vlan batch 101 to 104 //批量创建vlan 101至vlan104三、查看vlan信息<Quidway>system-view[Quidway]display vlan //查看当前配置文件中所有的vlan [Quidway]display vlan 100 //查看vlan 100的简单信息[Quidway]display vlan 100 verbose //查看vlan 100的详细信息四、将access类型接口加入vlan中<Quidway>system-view[Quidway]interface Ethernet 0/0/3 //进入端口配置模式[Quidway-Ethernet0/0/3]port link-type access //端口模式配置为access模式[Quidway-Ethernet0/0/3]port default vlan 100 //为端口配置缺省vlan五、配置trunk类型接口，并允许vlan数据出去<Quidway>system-view[Quidway]interface Ethernet0/0/1 //进入端口1配置模式[Quidway-Ethernet0/0/1]port link-type trunk //将接口配置成trunk接口[Quidway-Ethernet0/0/1]port trunk allow-pass vlan 100//允许vlan100的数据从端口1出去[Quidway-Ethernet0/0/1]port trunk allow-pass vlan all//允许所有vlan的数据从端口1出去(可选)六、配置vlanif接口--当交换机需要同网络层设备(如路由器)通信时，可以在交换机上创建vlan的逻辑接口，即vlanif接口。

华为路由器和交换机实例配置华为路由器和交换机实例配置华为路由器和交换机实例配置命令(文章转载有错误的地请指点,以便改正)一. 端口：路由器——ethernet（以太口）、Serial（串口）、loopback （虚拟端口）交换机——ethernet、vlan、loopback注意：交换机默认其24个端口全在vlan 1里面，交换机在给vlan 配了ip之后就具有路由器的功能了。

另一个需要注意的是，所用的端口是否被shutdown了，如果被shutdown了，需要进入相应的端口执行undo shutdown。

二. 配置ip除了交换机的以太口不可以配置ip外，其他端口都可以，配置方法相同。

[Quidway] interface *（所要配置的端口，如vlan 1）[Quidway-*]ip add *.*.*.*（ip）*.*.*.*（掩码）/*（掩码位数，一般只在路由器上适用）三. NAT 上网（此命令是在VRP版本为3.4的路由器上测试的，在其他版本上是否适用，未经考察）组网图：R1E0/2E0/3E0/1E1:192.192.169.*/24E0:192.168.2.1/24Ip:192.168.2.10/24网关:192.168.2.1Ip:192.168.2.11/24网关:192.168.2.1Ip:192.168.2.12/24网关:192.168.2.1Ip:192.168.2.13/24网关:192.168.2.1PCAPCBPCCE0/4To internetPCDS1E0/5NAPT工作过程：P191. 用地址池的方法上网：首先配置路由器的接口的ip地址，然后配置地址转换，把所有内网地址转换成所配置的地址池中的地址，参考命令如下：[R1]acl number 2000 //在vrp为3.4的路由器上，2000-2999表示basic acl [R1-acl-basic-2000]rule permit source 192.168.2.0 0.0.0.255（地址掩码的反码）[R1-acl-basic-2000]rule deny source any#这个访问控制列表定义了IP源地址为192.168.2.0/24的外出数据包[R1]nat address-group 1（地址池的组号）192.192.169.10 192.192.169.15#这条命令定义了一个包含6个公网地址（10～15）的地址池，地址池代号为1[R1] interface e 1[R1-Ethernet1] nat outbound 2000（acl的编号）address-group 1 （地址池的代号）[R1]ip route-static 0.0.0.0 0.0.0.0 192.192.169.1 （千万不要忘记这一步，！）#上面设置了路由器的E0和E1端口IP地址，并在路由表中添加缺省路由。

BIOS LOADING ...CopyrighT (c) 2008-2011 HUAWEI TECH CO,, LTD, (Ver248t ^un 26 2012, 18:54:52) press ctr1+B to enrer BOOTROM menu ・*. 0 Auto-booti ng.,.Decompressing image file .*・ doneInirialize FSP TaskPPI DEV sysinit .............................................. OKvrrp emd di sabl e...BFD emd disable*..SEP emd di sable・ * ・Hard system init............................................ OKBegin to start the system, pl ease wai ti ngVOS VF5彳门亍工 ............................... O K.Starrup File Check........................................ O Kvos monitor ini t*..*,*..* .OKCFM inix advan匚E ........................................ OKPAT init .......................................................... OKHA S2M 1nit.................................................. O KVDS VFS irht hind............................. OK vRP_Root begin,,,VRP_in111 al 1zeTask begin.・.init the Device Link .................................... . .CFG(_planETrrit begin................................CFM_Ini t begi n ...........................................CLi_cmdinit begin■ VRP_RegestAnLiNK€ird begincreate task begi门……. task 1n1t begin...Recover configurate on, ,, OK!Press ENTER To get started.恢复出厂设置:<Quidway>reset saved-configuration<Quidway>reboot配置交换机的步骤：1、设置管理VLAN及业务VLANSysVlan 1163 //管理VLANVlan 1103 //业务VLAN设置交换机管理IP地址ip address 10.12031 255.255.255.0in terface vla n 1163/////////////////////////////////////////////////////////////////////man ageme nt-vla n 1571in terface vla n 1571ip address 10.120.211.1 255.255.255.0////////////////////////////////////////////Switch#c on termSwitch(co nfig)#i nter in ter vla n 1166Switch(config-if)#ip addresss 10.120.6.3 255.255.255.0 Switch(c on fig-if)#exitSwitch(co nfig)#ip default-gateway 10.120.6.254 幼儿园的交换机DHCP服务器210.36.64.80的设置:新建作用域。

2综合配置案例关于本章2.1 中小型园区/分支出口综合配置举例2.2 大型园区出口配置示例（防火墙直连部署）2.3 大型园区出口配置示例（防火墙旁路部署）2.4 校园敏捷网络配置示例2.5 轨道交通承载网快速自愈保护技术配置举例2.6 配置交换机上同时部署ACU2和NGFW的示例2.1 中小型园区/分支出口综合配置举例园区网出口简介园区网出口一般位于企业网内部网络与外部网络的连接处，是内部网络与外部网络之间数据流的唯一出入口。

对于中小型企业来说，考虑到企业网络建设的初期投资与长期运维成本，一般希望将多种业务部署在同一设备上。

企业网络用户一般同时需要访问Internet和私网VPN，而对于中小型企业来说考虑到建设及维护成本问题，一般租用运营商Internet网络组建私网VPN。

对于部分可靠性要求较高的园区网络，一般考虑部署两台出口路由器做冗余备份实现设备级可靠性，同时应用链路聚合、VRRP、主备路由等技术保证园区出口的可靠性。

华为AR系列路由器配合华为S系列交换机是中小型园区网出口设备的理想解决方案。

l园区出口设备需要具备NAT Outbound及NAT Server的功能，实现私网地址和公网地址之间的转换，以满足用户访问Internet或者Internet用户访问内网服务器的需求。

l园区出口设备需要具备通过Internet构建私网VPN的功能，以满足企业用户各个机构之间私网VPN互通的需求。

l园区出口设备需要具备数据加密传输的功能，以保证数据的完整性和机密性，保障用户业务传输的安全。

l中小型园区出口需要具备可靠性、安全性、低成本、易维护等特点。

配置注意事项l本配置案例适用于中小型企业园区/分支出口解决方案。

l本配置案例仅涉及企业网络出口相关配置，涉及企业内网的相关配置请参见华为S 系列园区交换机快速配置中的“中小园区组网场景”。

组网需求某企业总部和分支分别位于不同的城市，地域跨度较远，总部存在A、B两个不同的部门，分支只有一个部门。

华为交换机简单配置大全汇总华为交换机配置console口和telnet密码实例sys 进入到系统视图Enter system view, return to user view with Ctrl+Z.[Quidway]user-interface aux 0[Quidway-ui-aux0]authentication-mode scheme Notice: Telnet or SSH user must be added , otherwise operator can't login![Quidway-ui-aux0]qu[Quidway]local-user huawei 增加用户名New local user added.[Quidway-luser-huawei]password simple huawei 配置密码,且密码不加密[Quidway-luser-huawei]service-type telnet ssh level 3服务类型为SSH和telnet,且用户登陆后权限为管理员权限[Quidway-luser-huawei]qu[Quidway]user-interface vty 0 4[Quidway-ui-vty0-4]authentication-mode视图下键入system-view(3)以太网端口视图(配置以太网端口参数)[Quidway-Ethernet0/1]:在系统视图下键入interface ethernet 0/1(4)VLAN视图(配置VLAN参数)[Quidway-Vlan1]:在系统视图下键入vlan 1 (5)VLAN接口视图(配置VLAN和VLAN汇聚对应的IP接口参数)[Quidway-Vlan-interface1]:在系统视图下键入interface vlan-interface 1 (6)本地用户视图(配置本地用户参数)[Quidway-luser-user1]:在系统视图下键入local-user user1(7)用户界面视图(配置用户界面参数)[Quidway-ui0]:在系统视图下键入user-interface3、其他命令设置系统时间和时区<Quidway>clock time Beijing add 8<Quidway>clock datetime 12:00:00 2005/01/23设置交换机的名称[Quidway]sysnameTRAIN-3026-1[TRAIN-3026-1]配置用户登录[Quidway]user-interface vty 0 4[Quidway-ui-vty0]authentication-mode scheme 创建本地用户[Quidway]local-user huawei[Quidway-luser-huawei]password simple huawei[Quidway-luser-huawei]service-type telnet level 34、VLAN配置方法『配置环境参数』SwitchA端口E0/1属于VLAN2，E0/2属于VLAN3『组网需求』把交换机端口E0/1加入到VLAN2 ，E0/2加入到VLAN3数据配置步骤『VLAN配置流程』(1)缺省情况下所有端口都属于VLAN 1，并且端口是access端口，一个access端口只能属于一个vlan；(2)如果端口是access端口，则把端口加入到另外一个vlan的同时，系统自动把该端口从原来的vlan中删除掉；(3)除了VLAN1，如果VLAN XX不存在，在系统视图下键入VLAN XX，则创建VLAN XX并进入VLAN视图；如果VLAN XX已经存在，则进入VLAN视图。

华为交换机路由器配置实例华为交换机路由器配置实例2016华为路由器交换VLAN配置：配置说明：使用4台PC，华为路由器(R2621)、交换机(S3026e)各一台，组建一VLAN，实现虚拟网和物理网之间的连接。

实现防火墙策略，和访问控制(ACL)。

网络结构如图：四台PC的`IP地址、掩码如下列表：P1 192.168.1.1 255.255.255.0 网关IP 为192.168.1.5P2 192.168.1.2 255.255.255.0 网关IP 为192.168.1.5P3 192.168.1.3 255.255.255.0 网关IP 为192.168.1.6P4 192.168.1.4 255.255.255.0 网关IP 为192.168.1.6路由器上Ethernet0的IP 为192.168.1.5Ethernet1的IP 为192.168.1.6firewall 设置默认为deny实施命令列表：交换机上设置，划分VLAN：sys//切换到系统视图[Quidway]vlan enable[Quidway]vlan 2[Quidway-vlan2]port e0/1 to e0/8[Quidway-vlan2]quit//默认所有端口都属于VLAN1,指定交换机的e0/1 到e0/8八个端口属于VLAN2[Quidway]vlan 3[Quidway-vlan3]port e0/9 to e0/16[Quidway-vlan3]quit//指定交换机的e0/9 到e0/16八个端口属于VLAN3[Quidway]dis vlan all[Quidway]dis cu路由器上设置，实现访问控制：[Router]interface ethernet 0[Router-Ethernet0]ip address 192.168.1.5 255.255.255.0[Router-Ethernet0]quit//指定ethernet 0的ip[Router]interface ethernet 1[Router-Ethernet1]ip address 192.168.1.6 255.255.255.0[Router-Ethernet1]quit//开启firewall，并将默认设置为deny[Router]fire enable[Router]fire default deny//允许192.168.1.1访问192.168.1.3//firewall策略可根据需要再进行添加[Router]acl 101[Router-acl-101]rule permit ip source 192.168.1.1 255.255.255.0destination 192.168.1.3 255.255.255.0[Router-acl-101]quit//启用101规则[Router-Ethernet0]fire pa 101[Router-Ethernet0]quit[Router-Ethernet1]fire pa 101[Router-Ethernet1]quit。

华为交换机配置实例序号注意项目记录1 登录交换机时请注意在超级终端串口配置属性流控选择“无”2 启动时按”ctrl+B”可以进入到boot menu模式3 当交换机提示”Please Press ENTER”，敲完回车后请等待一下，设备需要一定的时间才能进入到命令行界面（具体的时间视产品而定）4 请在用户视图（如<Quidway>）输入”system-view”（输入”sys”即可）进入系统视图(如[Quidway])5 对使用的端口、vlan、interface vlan进行详细的描述6 如果配置了telnet用户，一定要设置权限或配置super密码7 除了S5516使用SFP模块，S8016和S6500系列使用模块，其它产品使用模块不可以带电插拔8 某产品使用其它产品模块前请确认该模块是否可以混用9 配置acl时请注意掩码配置是否准确10 二层交换机配置管理IP后，请确保管理vlan包含了管理报文到达的端口11 配置完毕后请在用户视图下（如<Quidway>）采用save命令保存配置12 请确保在设备保存配置的时候不掉电，否则可能会导致配置丢失13 如果要清除所有配置，请在用户视图下（如<Quidway>）采用resetsaved-configuration，并重启交换机注：其他配置需注意的地方请参考每部分内容后面的注明LANSW IT CH日常维护基本操作1 基本操作1.1 常用命令新旧对照列表常用命令新旧对照表旧新旧新show display access-list aclno undo acl eaclexit quitwrite save show version disp versionerase reset show run disp current-configurationshow tech-support disp diagnostic-informationshow start disp saved-configurationrouter ospf ospfrouter bgp bgprouter rip riphostname sysnameuser local-user0 simple7 ciphermode link-typemulti hybrid注意:1. disp是display的缩写，在没有歧义时LANSW IT CH会自动识别不完整词2. disp cur显示LANSW IT CH当前生效的配置参数3. disp和ping命令在任何视图下都可执行，不必切换到系统视图4. 删除某条命令，一般的命令是undo xxx，另一种情况是用其他的参数代替现在的参数，如有时虽然xxx abc无法使用undo删除，但是可以修改为xxx def以太网端口链路类型介绍以太网端口有三种链路类型：Access、Hybrid和Trunk。

目录互换机远程 TELNET 登录 (2)互换机远程 AUX 口登录 (5)互换机 DEBUG 信息开关 (6)互换机 SNMP 配置 (9)互换机 WEB 网管配置 (10)互换机 VLAN 配置 (12)端口的 TRUNK 属性配置（一） (14)互换机端口 TRUNK 属性配置（二） (16)互换机端口 TRUNK 属性配置（三） (18)互换机端口 HYBRID 属性配置 (21)互换机 IP 地点配置 (23)端口汇聚配置 (25)互换机端口镜像配置 (27)互换机堆叠管理配置 (29)互换机 HGMP V1管理配置 (31)互换机集群管理（HGMP V2 ）配置 (33)互换机 STP 配置 (34)路由协议配置 (36)三层互换机组播配置 (41)中低端互换机 DHCP-RELAY配置 (44)互换机 802.1X配置 (46)互换机 VRRP 配置 (51)单向接见控制 (54)双向接见控制 (57)IP+MAC+ 端口绑定 (62)经过 ACL 实现的各样绑定的配置 (64)鉴于端口限速的配置 (66)鉴于流限速的配置 (68)其余流动作的配置 (70)8016 互换机 DHCP 配置 (73)互换机远程TELNET登录1功能需求及组网说明2telnet配置『配置环境参数』PC 机固定 IP 地点SwitchA 为三层互换机，vlan100地点SwitchA 与 SwitchB互连vlan10接口地点SwitchB 与 SwitchA互连结口vlan100接口地点互换机 SwitchA经过以太网口 ethernet 0/1和 SwitchB的 ethernet0/24实现互连。

『组网需求』1.SwitchA只好同意网段的地点的PC telnet接见2.SwitchA只好严禁网段的地点的PC telnet接见3.SwitchB同意其余随意网段的地点telnet接见2数据配置步骤『PC 管理互换机的流程』1.假如一台 PC 想远程 TELNET 到一台设施上，第一要保证能够两者之间正常通讯。

华为交换机VLAN内Proxy ARP配置示例首页>HuaWei > ARP 作者：杭州清默网络 2016年2月4日 17:00 星期四字号：小中大评论：0 条时间：2016-2-4 17:00 评论：0 条华为交换机VLAN内Proxy ARP配置示例1、组网需求图1 VLAN内Proxy ARP组网示例图如上图1所示，Switch的接口GE1/0/2和GE1/0/1属于同一个sub-VLAN2。

该sub-VLAN属于super-VLAN3。

要求：属于同一VLAN2的两台主机hostA和hostB之间二层隔离。

hostA和hostB之间通过VLAN内Proxy ARP实现三层互通。

Super-VLAN的VLANIF接口的IP地址为10.10.10.1，子网掩码为255.255.255.0。

2、配置思路2.1、创建和配置Super-VLAN和Sub-VLAN。

2.2、将接口加入到从Sub-VLAN中。

2.3、创建Super-VLAN的VLANIF接口并配置其IP地址。

2.4、在Super-VLAN的VLANIF接口使能VLAN内Proxy ARP（arp代理）功能。

3、操作步骤3.1、配置Super-VLAN和Sub-VLAN。

# 配置Sub-VLAN2。

<HUAWEI> system-view[HUAWEI] vlan 2[HUAWEI-vlan2] quit# 使能GE1/0/1和GE1/0/2端口隔离功能。

[HUAWEI] port-isolate mode l2[HUAWEI] interface gigabitethernet 1/0/1[HUAWEI-GigabitEthernet1/0/1] port-isolate enable[HUAWEI-GigabitEthernet1/0/1] quit[HUAWEI] interface gigabitethernet 1/0/2[HUAWEI-GigabitEthernet1/0/2] port-isolate enable[HUAWEI-GigabitEthernet1/0/2] quit# 将GE1/0/1和GE1/0/2加入到Sub-VLAN2中。
