铁道信号基础轨道电路

城市轨道交通信号基础课件——轨道电路简介城市轨道交通系统是现代城市中重要的交通工具之一，保障城市内人员和物资的快速移动。

轨道交通信号系统起着至关重要的作用，确保列车在轨道上安全运行。

本课件将重点介绍城市轨道交通信号系统中的轨道电路。

目录1.轨道电路的作用2.轨道电路的组成3.轨道电路的工作原理4.常见的轨道电路问题与解决方法–电缆断开问题–接地问题–信号干扰问题5.轨道电路的维护与检修–定期维护–故障检修轨道电路的作用轨道电路是城市轨道交通信号系统中的重要组成部分，主要用于监测轨道上的列车位置和速度，以实现列车的自动控制和安全运行。

它通过电气信号的变化，将列车的位置和其他信息传递到轨道信号系统，从而控制轨道交通系统的运行。

轨道电路的组成轨道电路主要由以下几个部分组成：1.电气感应器：安装在轨道上的感应器，用于感知列车的位置和速度。

常见的感应器有轨道电阻器、轨道磁化器等。

2.接触器和继电器：用于接收和放大电气感应器传来的信号，将信号传递给信号系统。

3.室外设备：包括供电设备、信号处理设备等，用于控制和监测轨道电路的工作状态。

轨道电路的工作原理轨道电路工作的基本原理是利用电气信号的变化来感知列车位置和速度。

当列车行驶过程中，轮轴和轨道之间会形成一个闭合电路，电气感应器会检测到这个闭合电路的存在。

通过对闭合电路中的电流进行监测，可以得到列车位置和速度的信息。

在轨道电路中，通过电气感应器感知到的信号会传递到接触器和继电器，然后再传递到信号系统，由信号系统进行进一步处理。

基于列车位置和速度的信息，信号系统可以发送相应的信号，控制轨道交通系统中的信号灯和道岔，保证列车的安全通行。

常见的轨道电路问题与解决方法电缆断开问题在轨道电路中，电缆断开是一个常见的问题。

电缆的断开可能会导致电气感应器无法正常工作，进而影响到轨道电路的正常运行。

•定期检查电缆的连接情况，及时发现并修复断开的电缆。

•采用双回路供电系统，即同时使用两条电缆供电，一旦其中一条电缆发生断开，另一条电缆可以继续供电，保证轨道电路的正常工作。

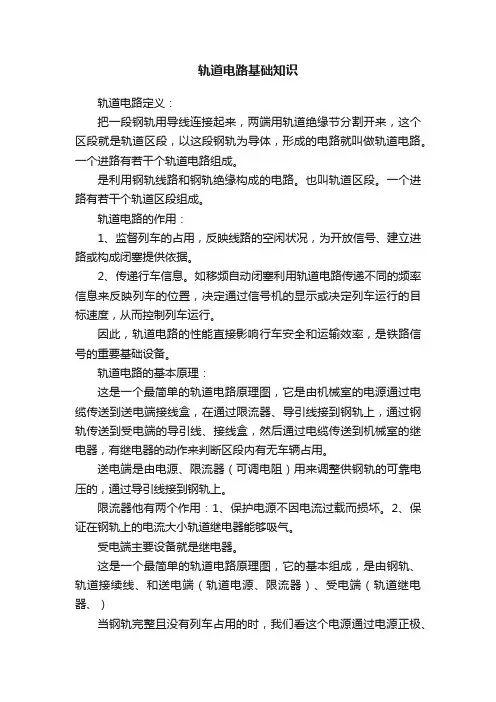

轨道电路基础知识轨道电路定义：把一段钢轨用导线连接起来，两端用轨道绝缘节分割开来，这个区段就是轨道区段，以这段钢轨为导体，形成的电路就叫做轨道电路。

一个进路有若干个轨道电路组成。

是利用钢轨线路和钢轨绝缘构成的电路。

也叫轨道区段。

一个进路有若干个轨道区段组成。

轨道电路的作用：1、监督列车的占用，反映线路的空闲状况，为开放信号、建立进路或构成闭塞提供依据。

2、传递行车信息。

如移频自动闭塞利用轨道电路传递不同的频率信息来反映列车的位置，决定通过信号机的显示或决定列车运行的目标速度，从而控制列车运行。

因此，轨道电路的性能直接影响行车安全和运输效率，是铁路信号的重要基础设备。

轨道电路的基本原理：这是一个最简单的轨道电路原理图，它是由机械室的电源通过电缆传送到送电端接线盒，在通过限流器、导引线接到钢轨上，通过钢轨传送到受电端的导引线、接线盒，然后通过电缆传送到机械室的继电器，有继电器的动作来判断区段内有无车辆占用。

送电端是由电源、限流器（可调电阻）用来调整供钢轨的可靠电压的，通过导引线接到钢轨上。

限流器他有两个作用：1、保护电源不因电流过载而损坏。

2、保证在钢轨上的电流大小轨道继电器能够吸气。

受电端主要设备就是继电器。

这是一个最简单的轨道电路原理图，它的基本组成，是由钢轨、轨道接续线、和送电端（轨道电源、限流器）、受电端（轨道继电器、）当钢轨完整且没有列车占用的时，我们看这个电源通过电源正极、限流器送到钢轨上然后经过钢轨传输到受电端，又通过钢轨接续线送到继电器，给继电器送电。

使继电器历磁，继电器吸起，继电器接点上节点闭合，电流回到负极，构成电流回路。

表示线路空闲。

当轨道电路被车占用时，相当于两根钢轨之间连结了一个短路线，也就是车轮把两根钢轨短路。

这时送电端的电流，通过限流器、接续线、钢轨、车轮又返回到送电端。

也就是说，受电端的继电器，此时没有电流，或有很少一部分电流，不能把继电器吸起，因此，受电端继电器在重力的作用下处于落下。

铁路信号轨道电路介绍及故障分析铁路信号轨道电路是保障铁路交通安全的重要组成部分，它能准确地控制列车的行驶，避免发生交通事故。

本文将介绍铁路信号轨道电路的基本原理和功能，以及常见的故障分析。

一、铁路信号轨道电路的基本原理和功能1. 基本原理铁路信号轨道电路利用电子设备和电路来监测铁路轨道上的列车运行情况，以及控制信号灯的显示。

其基本原理是通过轨道电路检测轨道上的列车或车辆的位置，进而向信号机发送相应的信号，确保列车行车安全。

2. 功能铁路信号轨道电路的主要功能包括列车检测、信号显示和控制以及故障报警。

具体来说，它能够实现以下几个方面的功能：（1）列车检测：通过电气电子设备探测轨道上的列车位置和运行速度，从而实现对列车的实时监测。

（2）信号显示和控制：根据列车的位置和运行情况，控制信号机的显示，及时提醒司机注意行车安全。

（3）故障报警：一旦发现轨道电路设备出现故障，能够及时报警并采取相应的应急措施。

1. 故障类型铁路信号轨道电路的故障类型主要包括设备故障、线路故障和人为操作失误三种情况。

（1）设备故障：包括轨道电路设备的老化、损坏或者因防雷措施不力引起的设备损坏。

（2）线路故障：包括线路接触不良、绝缘故障等导致的信号传输受阻。

（3）人为操作失误：包括铁路工作人员操作不当、误操作等引起的故障。

2. 故障分析在实际运行中，铁路信号轨道电路可能出现各种故障，需要及时排查和处理。

故障分析是解决问题的第一步，只有深入分析故障原因，才能找到合适的解决方法。

（1）检查设备是否老化或损坏：对轨道电路设备进行定期检查和维护，及时更换老化或损坏的设备。

（3）加强人员培训和管理：提高铁路工作人员的意识和操作技能，减少人为操作失误。

三、结语铁路信号轨道电路在铁路交通安全中起着至关重要的作用，它能够确保列车行车安全，避免交通事故的发生。

对于铁路信号轨道电路的工作人员来说，必须要对其工作原理和故障分析有充分的了解，以便能够及时处理各种故障情况，确保铁路交通的正常运行。

轨道电路的组成和基本原理1. 轨道电路的定义轨道电路（Track Circuit）是一种用来检测铁路轨道上是否有车辆存在的电气装置。

它通过将轨道划分为若干个电气区段，在区段上施加电流，并通过监测电流的变化来判断该区段是否被占用。

2. 轨道电路的组成轨道电路主要由以下几个部分组成：2.1 轨道电路绝缘节轨道电路绝缘节是将轨道电路分设为电气区段的基本装置。

它通常由绝缘材料制成，安装在铁轨间隔部位上。

绝缘节能够隔离相邻的电气区段，防止电流在区段之间短路。

2.2 轨道电路接口电阻轨道电路接口电阻的作用是连接相邻的电气区段，同时起到限流作用，使电流能够从一段区段传输到另一段。

接口电阻的阻值要根据铁路的实际情况进行合理调整，以满足电路的要求。

2.3 轨道电路电源轨道电路需要一种稳定的电源来提供电流，常用的电源有交流电源和直流电源。

交流电源一般通过铁道电源系统供电，直流电源则可以通过变流器转换为直流电源。

2.4 轨道电路控制设备轨道电路控制设备主要包括轨道电路控制器和监测设备。

轨道电路控制器用于控制电气区段的供电和检测工作，监测设备用于监测电气区段的状态和故障信息。

3. 轨道电路的工作原理轨道电路工作的基本原理是利用铁轨的导电性来传输电流，并通过检测电流的变化来判断轨道上是否有车辆存在。

3.1 电流传输在正常情况下，轨道电路上的电流从供电处流入一段区段，通过轨道继续流动，最后返回控制设备。

电流的传输过程中，主要依靠接触电阻和铁轨之间的接触面积来传导电流。

3.2 电流检测在未被占用的轨道电路区段中，电流可以顺利地从控制设备返回，电流的大小和稳定性保持在一定范围内。

而在被车辆占用的区段中，车辆的负载会导致电流的改变，使得返回控制设备的电流发生变化。

3.3 判断占用与否通过监测返回的电流信号，控制设备可以判断轨道电路区段的占用状态。

当电流发生变化时，控制设备会判定该区段被占用；当电流恢复正常时，控制设备会判定该区段未被占用。

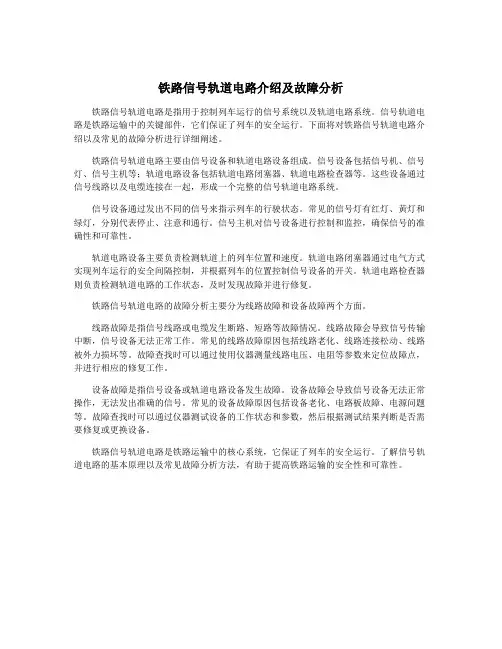

铁路信号轨道电路介绍及故障分析铁路信号轨道电路是指用于控制列车运行的信号系统以及轨道电路系统。

信号轨道电路是铁路运输中的关键部件，它们保证了列车的安全运行。

下面将对铁路信号轨道电路介绍以及常见的故障分析进行详细阐述。

铁路信号轨道电路主要由信号设备和轨道电路设备组成。

信号设备包括信号机、信号灯、信号主机等；轨道电路设备包括轨道电路闭塞器、轨道电路检查器等。

这些设备通过信号线路以及电缆连接在一起，形成一个完整的信号轨道电路系统。

信号设备通过发出不同的信号来指示列车的行驶状态。

常见的信号灯有红灯、黄灯和绿灯，分别代表停止、注意和通行。

信号主机对信号设备进行控制和监控，确保信号的准确性和可靠性。

轨道电路设备主要负责检测轨道上的列车位置和速度。

轨道电路闭塞器通过电气方式实现列车运行的安全间隔控制，并根据列车的位置控制信号设备的开关。

轨道电路检查器则负责检测轨道电路的工作状态，及时发现故障并进行修复。

铁路信号轨道电路的故障分析主要分为线路故障和设备故障两个方面。

线路故障是指信号线路或电缆发生断路、短路等故障情况。

线路故障会导致信号传输中断，信号设备无法正常工作。

常见的线路故障原因包括线路老化、线路连接松动、线路被外力损坏等。

故障查找时可以通过使用仪器测量线路电压、电阻等参数来定位故障点，并进行相应的修复工作。

设备故障是指信号设备或轨道电路设备发生故障。

设备故障会导致信号设备无法正常操作，无法发出准确的信号。

常见的设备故障原因包括设备老化、电路板故障、电源问题等。

故障查找时可以通过仪器测试设备的工作状态和参数，然后根据测试结果判断是否需要修复或更换设备。

铁路信号轨道电路是铁路运输中的核心系统，它保证了列车的安全运行。

了解信号轨道电路的基本原理以及常见故障分析方法，有助于提高铁路运输的安全性和可靠性。

铁路信号轨道电路介绍及故障分析铁路信号轨道电路是铁路信号控制系统中重要的一部分。

它主要用于控制铁路上列车的行驶，保证列车行驶的安全性。

铁路信号轨道电路由铁路信号机、轨道电路、道岔控制电路等组成。

铁路信号机是信号控制系统中的重要组成部分，主要用于指示列车行驶的状态，包括行进、停止、调整速度等信号。

信号机的位置和形状根据铁路设计要求而定，通常安装在铁路路线的侧方或中心线上。

轨道电路是铁路信号系统中的核心，它用于检测轨道上的列车。

轨道电路的运行依赖于信号针、轨束连接电缆、电感线圈、信号放大器等组成的电路系统。

信号针位于轨道的两侧，用于检测轨道上的列车，向轨道电路发送信号。

信号针的类型包括直线通道信号针、稳压通道信号针、斜锥形信号针等。

轨束连接电缆连接信号针和轨道电路系统，用于传输信号。

电感线圈通常安装在轨道电路周围，用于检测轨道上的列车，同时也可以用来检测轨道上其他杂物。

信号放大器是轨道电路系统的核心部件，它可以增强信号针发送的信号，确保信号针能够正确地检测列车。

道岔控制电路是铁路信号系统的其他重要部分，用于控制列车行驶的方向。

道岔控制电路通常包括道岔接点、电缆连接设备、道岔组合机等组成。

道岔接点用于连接铁轨，控制列车行驶的方向。

电缆连接设备用于连接道岔接点和道岔组合机等电路设备。

道岔组合机是道岔控制电路的核心部件，用于控制列车行驶的方向。

在使用铁路信号轨道电路时，如果出现故障，可能会对列车运行造成影响。

总体来说，铁路信号轨道电路的故障分为两类：一类是由于设备和部件故障导致的；另一类是由于电缆和电路连接不良或损坏堵塞导致的。

故障分析的主要步骤包括以下几个方面：首先是故障诊断，确定故障发生的具体位置，确认是由设备故障还是连接不良导致的；其次是故障确认，比如用测试仪器检测故障点的电流、电压等参数；最后是对于设备故障情况，可进行维修或更换；对于连接不良的情况，应及时检查和修复电缆和电路连接。

总之，铁路信号轨道电路是铁路系统不可或缺的组成部分，对于维护和保护铁路交通安全具有重要意义。

铁路信号轨道电路介绍及故障分析
铁路信号轨道电路是指由一些特定的元件、设备和连接线路组成的，以保证列车行驶安全、实现指令传递、自动控制等功能的电气系统。

信号轨道电路是车站之间相互联系、供电的必须部分，其作用远远不止于列车运行指令的传递，也关乎到人员、设备等安全。

信号轨道电路主要分为两大类：进站信号轨道电路和出站信号轨道电路。

其中，进站信号轨道电路是控制列车在某一个车站之内行驶的电路，一般包括“信号机电路”、“轨道电路”和“近端接车电路”等元件。

而出站信号轨道电路则是指控制列车从一个车站到另一个车站行驶的电路，其主要包括“出站信号电路”、“中间信号电路”和“远端接车电路”等元件。

信号轨道电路在运行过程中，存在着多种故障，并且故障类型和原因不尽相同。

其中主要包括如下几种：轨道电路单元变更或断开、制动电路通断错误、接触器故障、信号机故障、信号计数器故障、电源电压或电流异常、线路被破坏，以及天气原因导致的电气故障等。

出现故障时，铁路工作人员一般会先通过观察各信号设备的工作状态及现场情况，寻找问题，然后再进行维修或更换故障部件，确保信号轨道电路及时恢复正常工作，保障列车行驶安全。

在故障处理过程中，必须做到对各种故障类型的区分和快速判断，避免对列车行驶和铁路安全造成不必要的影响。

因此，铁路工作者必须具备全面的知识储备、丰富的工作经验和迅速的应对能力，才能够更好地应对各类突发情况。

在保证铁路安全的前提下，保持信号轨道电路稳定、正常工作，是每一位铁路工作者的职责所在。

轨道电路基本原理一、概述轨道电路是一种用于控制和保护铁道上的列车运行的系统。

它通过在轨道上布设的电气设备，监测和控制列车的位置、速度和状态，以确保列车安全、平稳地行驶。

轨道电路的基本原理涉及到电路的连接方式、信号的传输、以及列车和轨道之间的互动。

二、轨道电路的连接方式轨道电路的连接方式有两种：串联连接和并联连接。

1. 串联连接串联连接是指将轨道电路的各个部分按顺序连接起来，形成一个闭合电路。

列车在运行过程中，从一个轨道电路区段进入到下一个区段，必须经过前一段的电流，然后通过后一段的电流。

这种连接方式可以准确地监测列车通过各个区段的位置。

2. 并联连接并联连接是指将轨道电路的各个部分同时连接在一起，形成一个并联电路。

列车在运行过程中，电流可以同时通过所有的轨道电路区段。

这种连接方式可以快速地检测列车的存在，但无法准确地确定列车的位置。

三、轨道电路的信号传输轨道电路的信号传输主要使用了两种方式：直流电信号和交流电信号。

1. 直流电信号直流电信号是指以直流电压的变化来表示信息的信号。

它通过改变轨道上的电流大小和方向来传递信息。

例如，当列车通过轨道电路时，它会在轨道上的电路中引入一个额外的电流。

这个电流的大小和方向的变化被用来表示列车的存在和速度等信息。

2. 交流电信号交流电信号是指以交流电压的变化来表示信息的信号。

它通过在轨道上布置特殊的传感器，来检测列车的存在和速度等信息。

当列车通过传感器时，它会引起传感器电路中电流和电压的变化。

这些变化被用来表示列车的存在和速度等信息。

四、列车和轨道之间的互动轨道电路的基本原理还涉及到列车和轨道之间的互动。

列车和轨道之间通过电气信号进行通信，以控制和保护列车的运行。

1. 列车的传感装置列车上安装有传感装置，用于探测轨道上的信号。

这些传感装置可以是轨道电路中的电气装置，例如接近开关、轨道电路电流传感器等。

当列车通过传感装置时，它们会检测到电流和电压的变化，并将这些变化转换为列车内部的电信号。

铁路信号轨道电路介绍及故障分析铁路信号轨道电路是铁路通信控制系统的一个重要组成部分，为列车运行提供了保证。

其主要功能是检测轨道的状态，包括列车位置、列车速度等信息，并将这些信息传递给列车驾驶员或自动控制系统，以保证列车安全稳定地行驶。

本文将介绍铁路信号轨道电路的基本结构、工作原理及其常见故障并给出相应的解决方法。

一、基本结构铁路信号轨道电路由工作电源、轨道电路、信号设备、屏蔽层、连接线等部分组成。

其中，轨道电路是最为关键的部分，它负责检测列车通过轨道时的状态，并将检测到的信息传递给信号设备，再由信号设备分析和处理这些信息，从而控制信号机和道岔的状态。

屏蔽层则是保证信号电路稳定可靠的重要环节，它可以防止有害干扰导致信号电路失效。

二、工作原理铁路信号轨道电路的工作原理是利用电路的闭合和断开状态来进行状态检测。

当列车通过这个区段时，车轮会短暂地与轨道发生短路，此时，轨道电路就会检测到电流的变化，将这个信息传递给信号设备。

信号设备接收到这个信息后，会通过计算来得出列车的位置和速度等信息。

根据这些信息，信号设备再控制信号机和道岔的状态，为列车提供行驶指示。

三、常见故障及解决方法1.线路短路线路短路是铁路信号轨道电路中最为常见的故障之一，它会导致信号系统无法正常工作。

当线路出现短路时，信号设备无法正确地接收到轨道电路传输的信息。

解决方法：首先需要排除轨道电路内部的故障，如检查轨道电路连接是否松动或腐蚀等。

若内部故障已经排除，那么就需要检查线路的连接情况了。

可以查看线路连接点是否正确固定，是否有接触不良等情况。

如有必要，可以更换连接线。

2.信号设备故障信号设备故障会导致信号系统失效，不能正常工作。

常见的信号设备故障有：接线不良、元器件失效等。

解决方法：需要检查信号设备的接线情况，如有接线错误或接触不良的情况，则需要进行修复。

如果是元器件失效的问题，则需要将失效的元器件更换掉。

信号机故障会导致列车无法获得行驶指示，影响列车的正常行驶。
